Zespół garaży i wiata na terenie bazy PGM w Polkowicach Etap 3 Wiata na sól drogową. Specyfikacja techniczna wykonania i odbioru robót

Transkrypt

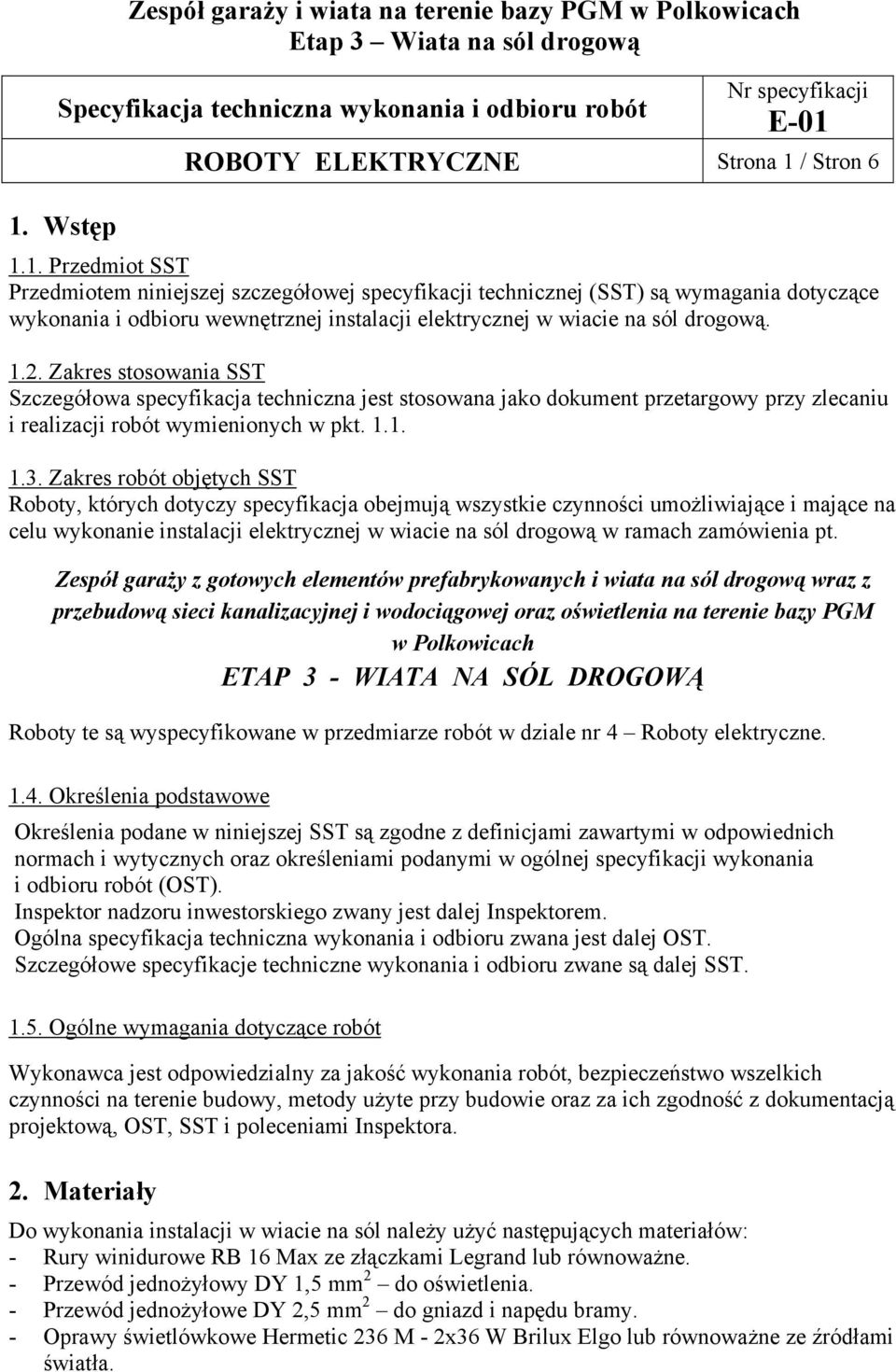

1 1. Wstęp ROBOTY ELEKTRYCZNE Strona 1 / Stron Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru wewnętrznej instalacji elektrycznej w wiacie na sól drogową Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie instalacji elektrycznej w wiacie na sól drogową w ramach zamówienia pt. Zespół garaży z gotowych elementów prefabrykowanych i wiata na sól drogową wraz z przebudową sieci kanalizacyjnej i wodociągowej oraz oświetlenia na terenie bazy PGM w Polkowicach ETAP 3 - WIATA NA SÓL DROGOWĄ Roboty te są wyspecyfikowane w przedmiarze robót w dziale nr 4 Roboty elektryczne Określenia podstawowe Określenia podane w niniejszej SST są zgodne z definicjami zawartymi w odpowiednich normach i wytycznych oraz określeniami podanymi w ogólnej specyfikacji wykonania i odbioru robót (OST). Inspektor nadzoru inwestorskiego zwany jest dalej Inspektorem. Ogólna specyfikacja techniczna wykonania i odbioru zwana jest dalej OST. Szczegółowe specyfikacje techniczne wykonania i odbioru zwane są dalej SST Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonania robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową, OST, SST i poleceniami Inspektora. 2. Materiały Do wykonania instalacji w wiacie na sól należy użyć następujących materiałów: - Rury winidurowe RB 16 Max ze złączkami Legrand lub równoważne. - Przewód jednożyłowy DY 1,5 mm 2 do oświetlenia. - Przewód jednożyłowe DY 2,5 mm 2 do gniazd i napędu bramy. - Oprawy świetlówkowe Hermetic 236 M - 2x36 W Brilux Elgo lub równoważne ze źródłami światła.

2 ROBOTY ELEKTRYCZNE Strona 2 / Stron 6 - Oprawa świetlówkowa Hermetic 254 M - 2x36 W Brilux Elgo lub równoważna ze źródłami światła. - Oprawa halogenowa B-10 Brilux lub równoważna ze źródłem światła. - Gniazdo wtyczkowe ze stykiem ochronnym bryzgoszczelne 2-biegunowe podwójne przykręcane 16 A, 230 V. - Gniazdo wtyczkowe ze stykiem ochronnym bryzgoszczelne 3-biegunowe przykręcane 16 A, 400 V. - Łącznik instalacyjny bryzgoszczelny jednobiegunowy przykręcany 10 A, 230 V. - Łącznik instalacyjny bryzgoszczelny świecznikowy przykręcany 10A, 230V. - Puszki odgałęźne bryzgoszczelne przykręcane 10A, 230 V. - Przepusty rurowe hermetyczne. - Materiały pomocnicze związane z wykonaniem instalacji wewnętrznej. Wszystkie wymienione materiały powinny spełniać wymagania norm przedmiotowych a w razie ich braku wymagania aprobat technicznych dopuszczających ich do stosowania w budownictwie. Dopuszcza się stosowanie materiałów równoważnych po uzyskaniu akceptacji Inspektora. 3. Sprzęt Roboty mogą być wykonane przy użyciu dowolnego sprzętu. 4. Transport Materiały na budowę powinny być przywożone odpowiednimi środkami transportu, zabezpieczone w sposób zapobiegający uszkodzeniu oraz zgodnie z przepisami BHP i ruchu drogowego. 5. Wykonanie robót 5.1. Zakres robót Należy wykonać niżej wymienione roboty zgodnie z dokumentacją projektową, z niżej podanymi normami oraz zasadami sztuki budowlanej. - Przebicie / wiercenie otworów w ścianach dla przejść przewodów. - Montaż na betonie rur winidurowych RB 16 Max Legrand lub równoważnych. - Osadzenie przepustów rurowych hermetycznych. - Wciągnięcie do rur przewodów jednożyłowych DY 1,5 mm 2 oświetlenie. - Wciągnięcie do rur przewodów jednożyłowych DY 2,5 mm 2 gniazda i napęd bramy. - Montaż puszek / rozgałęźników natynkowych 16A, 230V. - Montaż opraw świetlówkowych Hermetic 236 M - 2x36 W Brilux Elgo lub równoważnych ze źródłami światła. - Montaż oprawy świetlówkowej Hermetic 254 M - 2x36 W Brilux Elgo lub równoważnej ze źródłami światła. - Montaż oprawy halogenowej B-10 Brilux lub równoważnej ze źródłem światła. - Montaż gniazda wtyczkowego ze stykiem ochronnym bryzgoszczelnego 2-biegunowego podwójnego przykręcanego 16 A, 230 V.

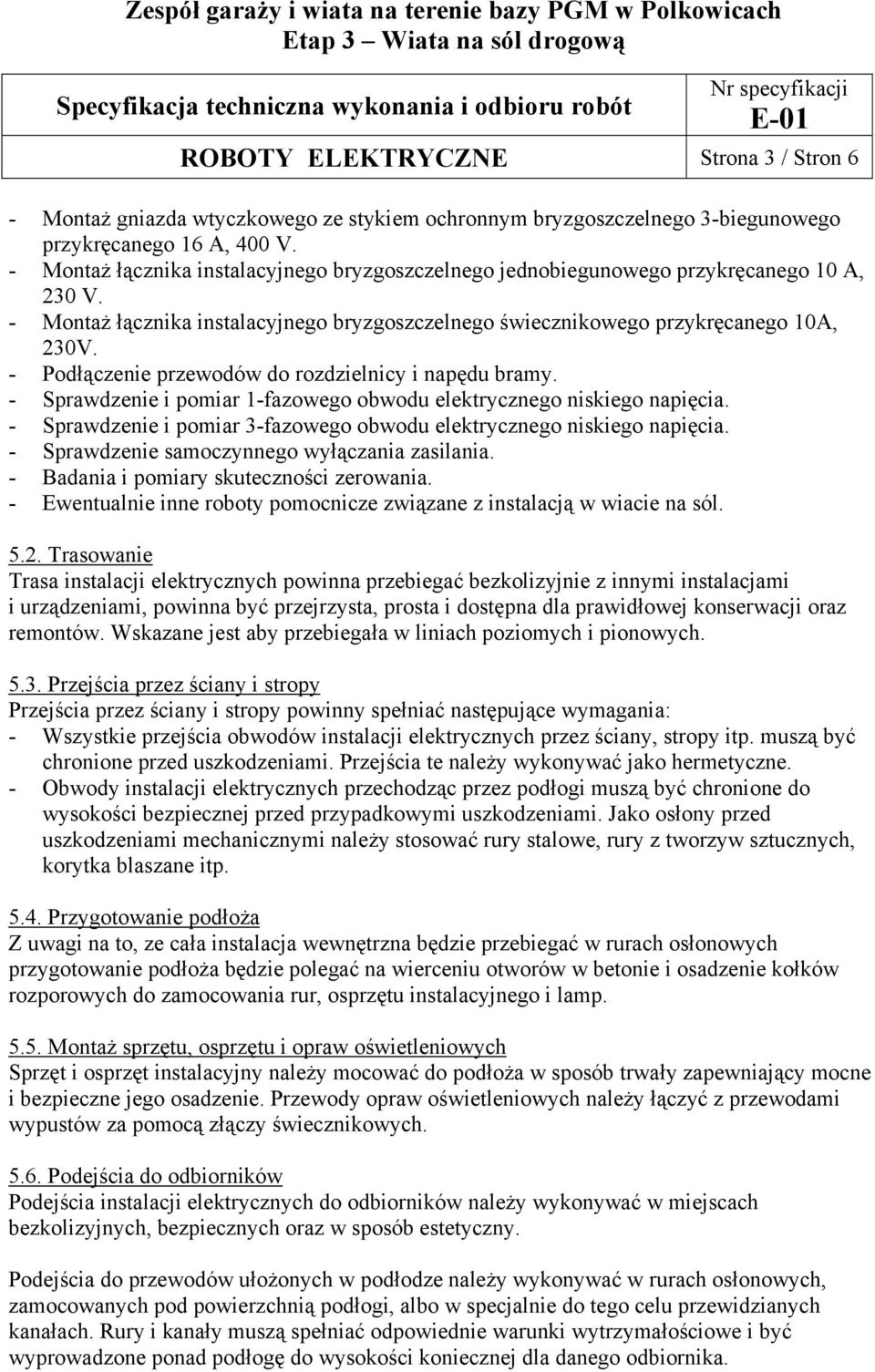

3 ROBOTY ELEKTRYCZNE Strona 3 / Stron 6 - Montaż gniazda wtyczkowego ze stykiem ochronnym bryzgoszczelnego 3-biegunowego przykręcanego 16 A, 400 V. - Montaż łącznika instalacyjnego bryzgoszczelnego jednobiegunowego przykręcanego 10 A, 230 V. - Montaż łącznika instalacyjnego bryzgoszczelnego świecznikowego przykręcanego 10A, 230V. - Podłączenie przewodów do rozdzielnicy i napędu bramy. - Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia. - Sprawdzenie i pomiar 3-fazowego obwodu elektrycznego niskiego napięcia. - Sprawdzenie samoczynnego wyłączania zasilania. - Badania i pomiary skuteczności zerowania. - Ewentualnie inne roboty pomocnicze związane z instalacją w wiacie na sól Trasowanie Trasa instalacji elektrycznych powinna przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami, powinna być przejrzysta, prosta i dostępna dla prawidłowej konserwacji oraz remontów. Wskazane jest aby przebiegała w liniach poziomych i pionowych Przejścia przez ściany i stropy Przejścia przez ściany i stropy powinny spełniać następujące wymagania: - Wszystkie przejścia obwodów instalacji elektrycznych przez ściany, stropy itp. muszą być chronione przed uszkodzeniami. Przejścia te należy wykonywać jako hermetyczne. - Obwody instalacji elektrycznych przechodząc przez podłogi muszą być chronione do wysokości bezpiecznej przed przypadkowymi uszkodzeniami. Jako osłony przed uszkodzeniami mechanicznymi należy stosować rury stalowe, rury z tworzyw sztucznych, korytka blaszane itp Przygotowanie podłoża Z uwagi na to, ze cała instalacja wewnętrzna będzie przebiegać w rurach osłonowych przygotowanie podłoża będzie polegać na wierceniu otworów w betonie i osadzenie kołków rozporowych do zamocowania rur, osprzętu instalacyjnego i lamp Montaż sprzętu, osprzętu i opraw oświetleniowych Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. Przewody opraw oświetleniowych należy łączyć z przewodami wypustów za pomocą złączy świecznikowych Podejścia do odbiorników Podejścia instalacji elektrycznych do odbiorników należy wykonywać w miejscach bezkolizyjnych, bezpiecznych oraz w sposób estetyczny. Podejścia do przewodów ułożonych w podłodze należy wykonywać w rurach osłonowych, zamocowanych pod powierzchnią podłogi, albo w specjalnie do tego celu przewidzianych kanałach. Rury i kanały muszą spełniać odpowiednie warunki wytrzymałościowe i być wyprowadzone ponad podłogę do wysokości koniecznej dla danego odbiornika.

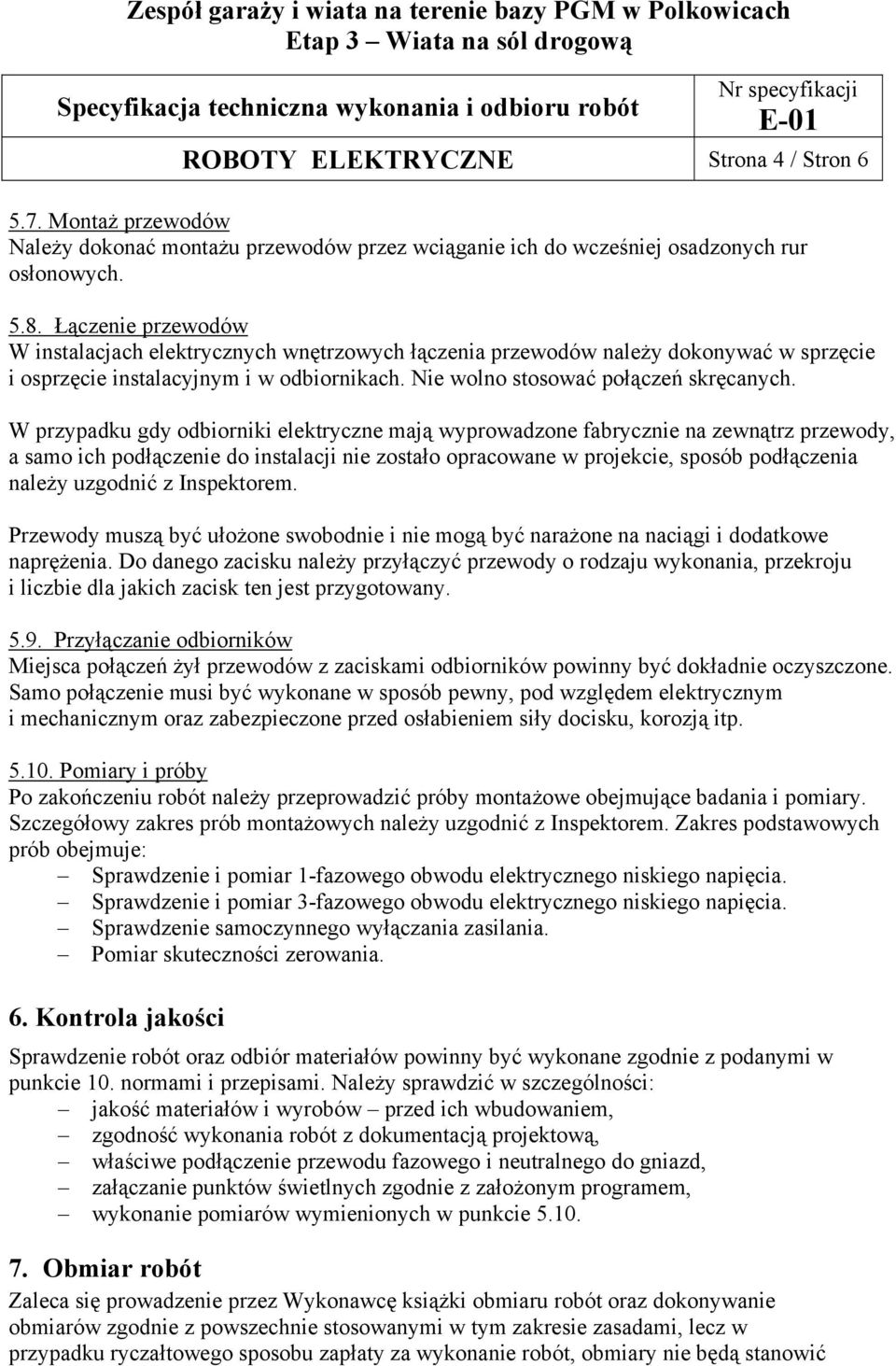

4 ROBOTY ELEKTRYCZNE Strona 4 / Stron Montaż przewodów Należy dokonać montażu przewodów przez wciąganie ich do wcześniej osadzonych rur osłonowych Łączenie przewodów W instalacjach elektrycznych wnętrzowych łączenia przewodów należy dokonywać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku gdy odbiorniki elektryczne mają wyprowadzone fabrycznie na zewnątrz przewody, a samo ich podłączenie do instalacji nie zostało opracowane w projekcie, sposób podłączenia należy uzgodnić z Inspektorem. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku należy przyłączyć przewody o rodzaju wykonania, przekroju i liczbie dla jakich zacisk ten jest przygotowany Przyłączanie odbiorników Miejsca połączeń żył przewodów z zaciskami odbiorników powinny być dokładnie oczyszczone. Samo połączenie musi być wykonane w sposób pewny, pod względem elektrycznym i mechanicznym oraz zabezpieczone przed osłabieniem siły docisku, korozją itp Pomiary i próby Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Szczegółowy zakres prób montażowych należy uzgodnić z Inspektorem. Zakres podstawowych prób obejmuje: Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia. Sprawdzenie i pomiar 3-fazowego obwodu elektrycznego niskiego napięcia. Sprawdzenie samoczynnego wyłączania zasilania. Pomiar skuteczności zerowania. 6. Kontrola jakości Sprawdzenie robót oraz odbiór materiałów powinny być wykonane zgodnie z podanymi w punkcie 10. normami i przepisami. Należy sprawdzić w szczególności: jakość materiałów i wyrobów przed ich wbudowaniem, zgodność wykonania robót z dokumentacją projektową, właściwe podłączenie przewodu fazowego i neutralnego do gniazd, załączanie punktów świetlnych zgodnie z założonym programem, wykonanie pomiarów wymienionych w punkcie Obmiar robót Zaleca się prowadzenie przez Wykonawcę książki obmiaru robót oraz dokonywanie obmiarów zgodnie z powszechnie stosowanymi w tym zakresie zasadami, lecz w przypadku ryczałtowego sposobu zapłaty za wykonanie robót, obmiary nie będą stanowić

5 ROBOTY ELEKTRYCZNE Strona 5 / Stron 6 podstawy zapłaty. Obmiaru robót należy dokonywać zgodnie z zasadami podanymi w przywołanych katalogach nakładów rzeczowych. Jednostki obmiarowe podane są w przedmiarze robót. 8. Odbiór robót Odbioru robót instalacji wewnętrznej i zewnętrznej należy dokonać zgodnie z wytycznymi podanymi w opracowaniu Warunki techniczne wykonania i odbioru instalacji elektrycznych w praktyce. Poradnik wykonawcy, użytkownika i inspektora nadzoru. Wydawnictwo Dashofer. Warszawa 2010 oraz normą PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. 9. Podstawa płatności Z uwagi na ryczałtowy sposób rozliczenia zadania budowlanego zasady płatności reguluje umowa o wykonanie robót budowlanych zawarta między Zamawiającym a Wykonawcą. 10. Przepisy związane Praca zbiorowa Praca zbiorowa 51: : : : : : :2003 PN-IEC :1999 PN-IEC :2003 Poradnik Kierownika Budowy. Od przejęcia placu budowy do odbioru końcowego. Wydawnictwo Forum, Warunki techniczne wykonania i odbioru instalacji elektrycznych w praktyce. Wydawnictwo Dashofer. Warszawa wyposażenia elektrycznego. Postanowienia ogólne wyposażenia elektrycznego. Oprzewodowanie wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia wyposażenia elektrycznego. Uziemienia i przewody ochronne wyposażenia elektrycznego. Inne wyposażenie. Oprawy oświetleniowe i instalacje oświetleniowe Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomieszczenia wyposażone w wannę lub/i basen natryskowy Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego

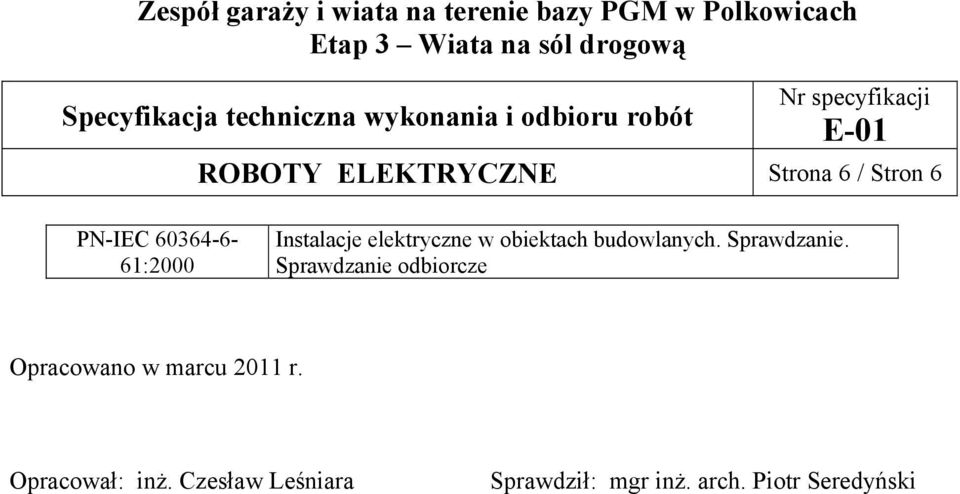

6 ROBOTY ELEKTRYCZNE Strona 6 / Stron 6 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze Opracowano w marcu 2011 r. Opracował: inż. Czesław Leśniara Sprawdził: mgr inż. arch. Piotr Seredyński
