M ZASYPANIE WYKOPÓW WRAZ Z ZAGSZCZENIEM

Transkrypt

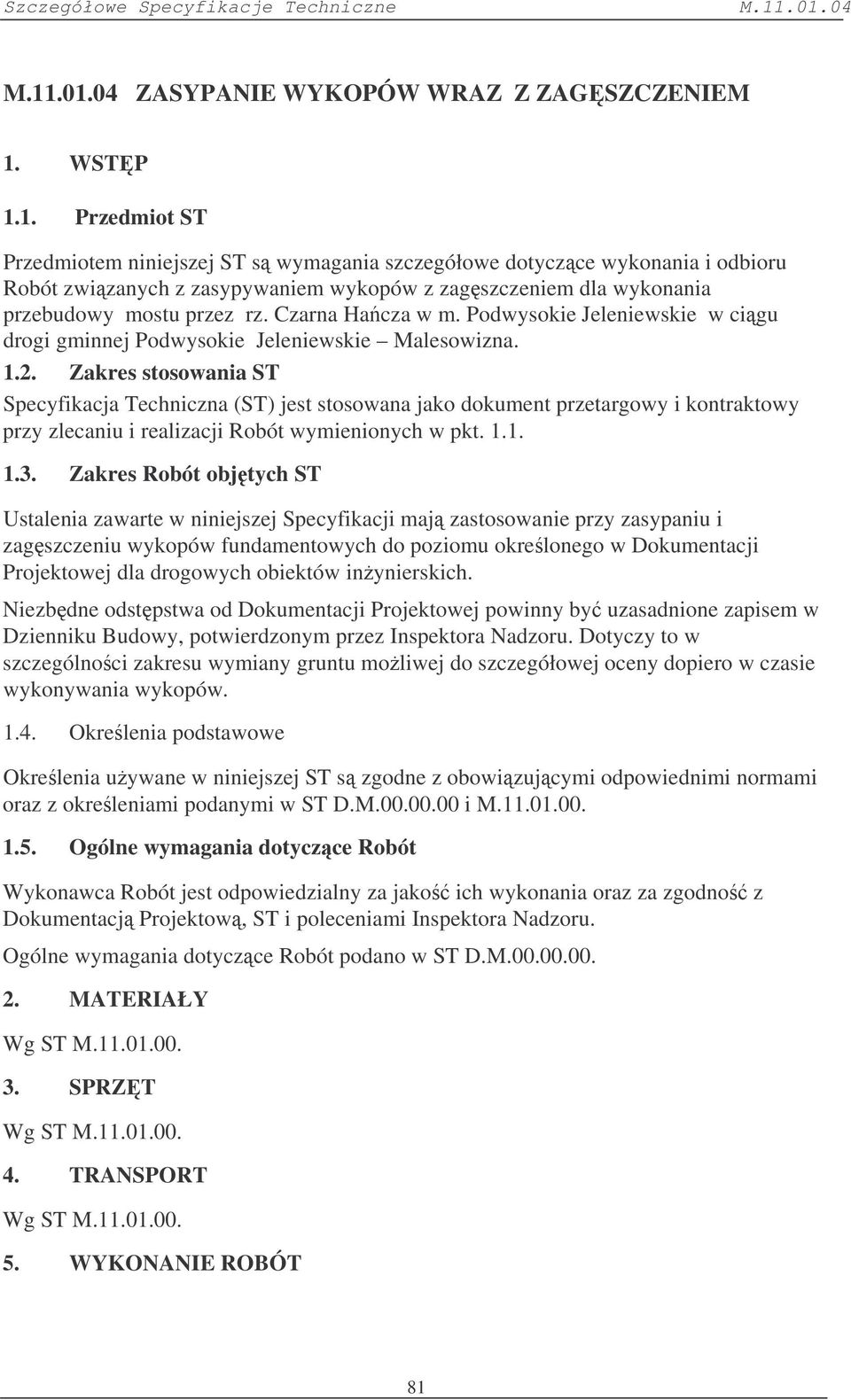

1 ZASYPANIE WYKOPÓW WRAZ Z ZAGSZCZENIEM 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej ST s wymagania szczegółowe dotyczce wykonania i odbioru Robót zwizanych z zasypywaniem wykopów z zagszczeniem dla wykonania przebudowy mostu przez rz. Czarna Hacza w m. Podwysokie Jeleniewskie w cigu drogi gminnej Podwysokie Jeleniewskie Malesowizna Zakres stosowania ST Specyfikacja Techniczna (ST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt Zakres Robót objtych ST Ustalenia zawarte w niniejszej Specyfikacji maj zastosowanie przy zasypaniu i zagszczeniu wykopów fundamentowych do poziomu okrelonego w Dokumentacji Projektowej dla drogowych obiektów inynierskich. Niezbdne odstpstwa od Dokumentacji Projektowej powinny by uzasadnione zapisem w Dzienniku Budowy, potwierdzonym przez Inspektora Nadzoru. Dotyczy to w szczególnoci zakresu wymiany gruntu moliwej do szczegółowej oceny dopiero w czasie wykonywania wykopów Okrelenia podstawowe Okrelenia uywane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami oraz z okreleniami podanymi w ST D.M i M Ogólne wymagania dotyczce Robót Wykonawca Robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z Dokumentacj Projektow, ST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce Robót podano w ST D.M MATERIAŁY 3. SPRZT 4. TRANSPORT 5. WYKONANIE ROBÓT 81

2 5.1. Zasypywanie wykopów Zasypywanie wykopów powinno by przeprowadzone bezporednio po wykonaniu w nich projektowanych elementów obiektu i okrelonych Robót. Przed rozpoczciem zasypania wykopów ich dno powinno by oczyszczone z namułów oraz ewentualnych innych zanieczyszcze obcych, a w przypadku potrzeby odwodnione. Do zasypywania powinien by uyty grunt rodzimy wydobyty z zasypywanego wykopu, nie zamarznity i bez jakichkolwiek zanieczyszcze (np. torfu, darniny, korzeni, odpadków budowlanych lub innych materiałów). Grunt uyty do zasypania wykopów powinien by zagszczony przynajmniej tak jak grunt wokół wykopu. Kada warstwa gruntu powinna by zagszczana. Grubo zagszczanych warstw winna wynosi: przy zagszczaniu lekkimi walcami - max 0,2 m, przy zagszczaniu walcami wibracyjnymi, wibratorami lub ubijakami mechanicznymi - max 0,4m, W okolicach urzdze lub warstw odwadniajcych oraz instalacji grunt powinien by zagszczany rcznie. Zagszczanie gruntu powinno odbywa si przy jednoczesnej, stałej kontroli laboratoryjnej, a wskanik zagszczenia lub wskanik odkształcenia gruntu nasypowego powinien by równy wskanikowi zagszczenia gruntu rodzimego. Wilgotno gruntu zagszczanego w danej warstwie winna by zbliona do wilgotnoci optymalnej. Przy zagszczaniu gruntów nasypowych, dla uzyskania równomiernego wskanika naley: rozciela grunt warstwami poziomymi o równej gruboci, sposobem rcznym lub lekkim sprztem mechanicznym, warstw nasypanego gruntu zagszcza na całej szerokoci, przy jednakowej liczbie przej sprztu zagszczajcego, prowadzi zagszczanie od krawdzi ku rodkowi obszaru zasypek Wykonywanie nasypów Nasypy powinny by wznoszone przy zachowaniu przekroju poprzecznego i profilu podłunego, które okrelono w Dokumentacji Projektowej, z uwzgldnieniem ewentualnych zmian wprowadzonych przez Inspektora Nadzoru. W celu zapewnienia statecznoci nasypu i jego równomiernego osiadania naley przestrzega nastpujcych zasad: nasyp naley wykonywa metod warstwow i wznosi równomiernie na całej szerokoci; grubo warstwy w stanie lunym powinna by odpowiednio dobrana w zalenoci od rodzaju gruntu i sprztu uywanego do zagszczania; przystpienie do układania kolejnej warstwy nasypu moe nastpi po stwierdzeniu prawidłowego wykonania warstwy poprzedniej. Wskanik zagszczenia gruntu I S nie powinien by mniejszy ni: 1,02 - dla górnej warstwy nasypu gruboci 0,20 m, 82

3 1,02 - dla warstwy do głbokoci 1,20 m w rodkowej czci nasypu na połowie jego szerokoci, 0,95 -dla warstw poniej 1,20 m i do głbokoci 1,20 m w czciach skrajnych nasypu. W zalenoci od uziarnienia stosowanych materiałów, zagszczenie warstwy naley okrela za pomoc oznaczania wskanika zagszczania lub porównania pierwotnego i wtórnego modułu odkształcenia, okrelonych zgodnie z norm PN-S Jeeli badania kontrolne wyka, e zagszczenie warstwy nie jest wystarczajce to Wykonawca powinien spulchni warstw, doprowadzi grunt do wilgotnoci optymalnej i powtórnie zagci. Wilgotno gruntu zagszczanego powinna by zbliona do wilgotnoci optymalnej dla danego gruntu. W przypadku, gdy wilgotno ta wynosi mniej ni 80% wilgotnoci optymalnej, zagszczan warstw gruntu naley polewa wod. Jeeli wilgotno gruntu jest wiksza od optymalnej, grunt przed zagszczeniem powinien by osuszony. Wilgotno optymalna i maksymalna gsto objtociowa szkieletu gruntowego, powinny by wyznaczane laboratoryjnie. W przypadku braku bada laboratoryjnych wilgotno optymaln gruntu mona przyjmowa orientacyjnie; dla pospółki i wirów - 10%. Przy zagszczaniu gruntu nasypowego naley przestrzega nastpujcych zasad: rozciela grunt warstwami o równej gruboci sposobem rcznym lub lekkim sprztem mechanicznym, warstw nasypanego gruntu zagszcza na całej powierzchni, przy jednakowej liczbie przej urzdzenia zagszczajcego, prowadzi zagszczenie od krawdzi ku rodkowi nasypu. Nasypy za przyczółkami naley wykonywa równoczenie z przyległymi fragmentami nasypów drogowych. Wykonywanie nasypu naley przerwa, jeeli wilgotno gruntu przekracza warto dopuszczaln, tzn. jest wiksza od wilgotnoci optymalnej o wicej ni 20% jej wartoci, Jeeli warstwa gruntu nie zagszczonego uległa przewilgoceniu, a Wykonawca nie jest w stanie jej osuszy i zagci w czasie zaakceptowanym przez Kierownika Projektu, to moe on nakaza Wykonawcy usunicie wadliwej warstwy, Niedopuszczalne jest wykonywanie nasypów w temperaturze, przy której nie jest moliwe osignicie w nasypie wymaganego wskanika zagszczenia gruntu, Wykonywanie nasypu naley przerwa w czasie duych opadów niegu, przed wznowieniem prac naley usun nieg z powierzchni wznoszonego nasypu. 6. KONTROLA JAKOCI ROBÓT 6.1. Badanie przydatnoci gruntów do budowy nasypu Badanie przydatnoci gruntu do budowy nasypu naley przeprowadzi na próbkach pobranych z kadej partii przeznaczonej do wbudowania, pochodzcej z nowego ródła. W badaniu naley okreli wg PN-B-04481: skład granulometryczny, 83

4 zawarto czci organicznych, wilgotno naturaln, wilgotno optymaln i maksymaln gsto objtociow szkieletu gruntowego, granic płynnoci, kapilarno biern wg PN-B Badania kontrolne prawidłowoci wykonania poszczególnych warstw zasypek i nasypów Badania kontrolne prawidłowoci wykonania poszczególnych warstw nasypu polegaj na sprawdzeniu: odwodnienia kadej warstwy, gruboci kadej warstwy i jej wilgotnoci przy zagszczaniu, 6.3. Sprawdzenie zagszczenia zasypek i nasypów Sprawdzenie zagszczenia nasypu polega na skontrolowaniu zgodnoci wartoci wskanika zagszczenia I S z wartociami podanymi w punkcie 5. Oznaczenie wskanika zgszczenia naley przeprowadzi według BN-77/ Zagszczenie naley kontrolowa zgodnie z poleceniami Inspektorem Nadzoru, jednak nie rzadziej ni 1 raz w trzech punktach dla kadej warstwy. Prawidłowo zagszczenia konkretnej warstwy musi by potwierdzona przez Inspektora Nadzoru wpisem do Dziennika Budowy. Ocen wyników zagszczania gruntów, zawartych w dokumentach kontrolnych, przeprowadza si obliczajc redni arytmetyczn wszystkich wartoci I S przedstawionych przez Wykonawc w raportach z biecej kontroli Robót ziemnych. Zagszczenie nasypu uznaje si za zgodne z wymaganiami, jeeli spełnione bd warunki: 2/3 wyników bada uytych do obliczania redniej spełnia warunki zagszczenia, a pozostałe wyniki nie powinny odbiega o wicej ni 5% (I S ) od wartoci wymaganej; I S - rednie nie mniej ni I S wymagane Pomiary kształtu nasypu Pomiary kształtu nasypu obejmuj kontrol: prawidłowoci wykonania skarp, szerokoci korony korpusu. Sprawdzenie prawidłowoci wykonania skarp polega na skontrolowaniu zgodnoci z pochyleniem okrelonym w Dokumentacji Projektowej. Sprawdzenie szerokoci korony korpusu polega na porównaniu szerokoci korony korpusu na poziomie wykonywanej warstwy gruntu z szerokoci wynikajc z wymiarów geometrycznych korpusu, okrelonych w Dokumentacji Projektowej. 7. OBMIAR ROBÓT Ogólne zasady obmiaru Robót podano w ST D.M Wymagania ogólne pkt

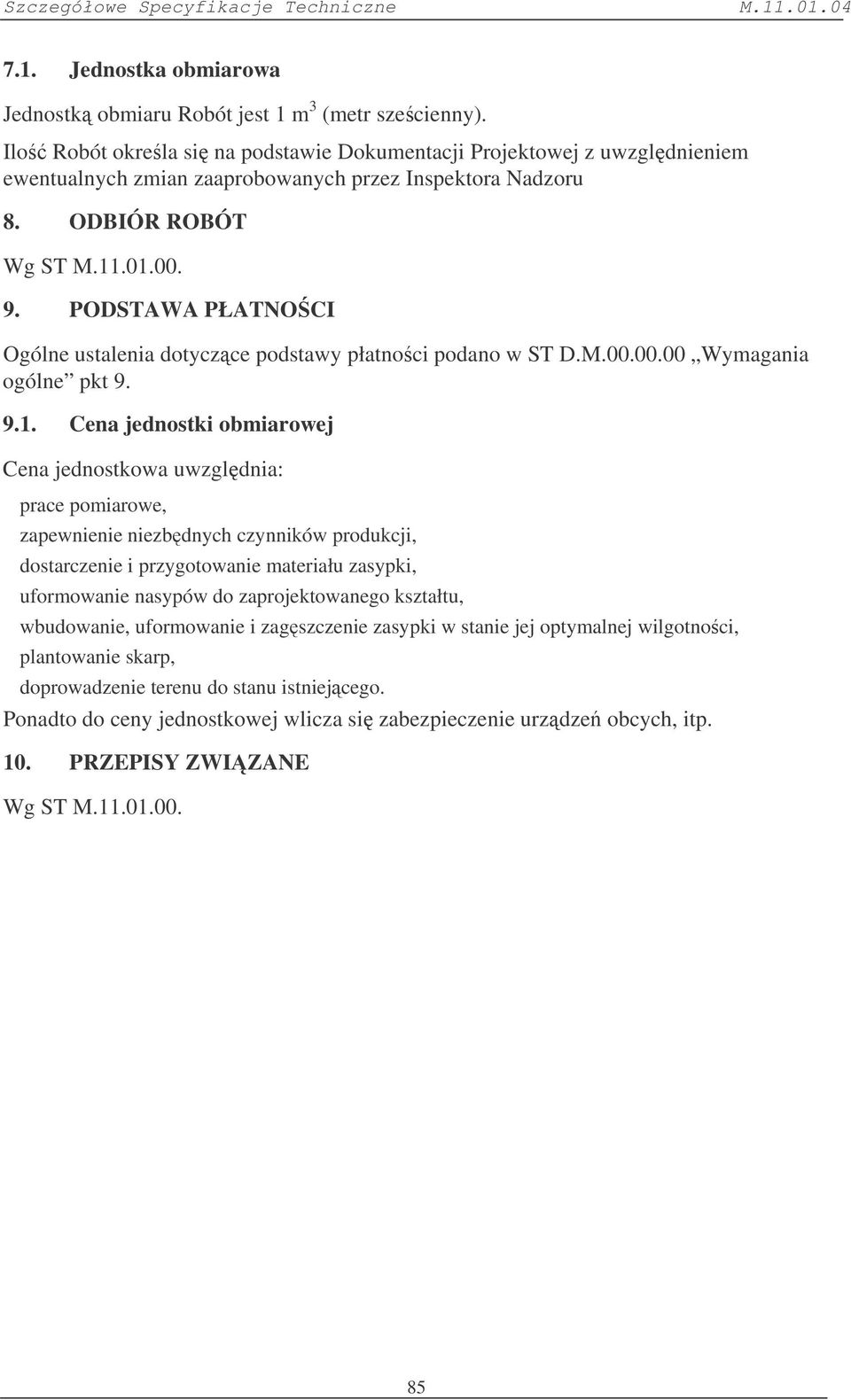

5 7.1. Jednostka obmiarowa Jednostk obmiaru Robót jest 1 m 3 (metr szecienny). Ilo Robót okrela si na podstawie Dokumentacji Projektowej z uwzgldnieniem ewentualnych zmian zaaprobowanych przez Inspektora Nadzoru 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatnoci podano w ST D.M Wymagania ogólne pkt Cena jednostki obmiarowej Cena jednostkowa uwzgldnia: prace pomiarowe, zapewnienie niezbdnych czynników produkcji, dostarczenie i przygotowanie materiału zasypki, uformowanie nasypów do zaprojektowanego kształtu, wbudowanie, uformowanie i zagszczenie zasypki w stanie jej optymalnej wilgotnoci, plantowanie skarp, doprowadzenie terenu do stanu istniejcego. Ponadto do ceny jednostkowej wlicza si zabezpieczenie urzdze obcych, itp. 10. PRZEPISY ZWIZANE 85
