1 SPECYFIKACJA TECHNICZNA D URZDZENIA ZABEZPIECZAJCE RUCH PIESZYCH

2

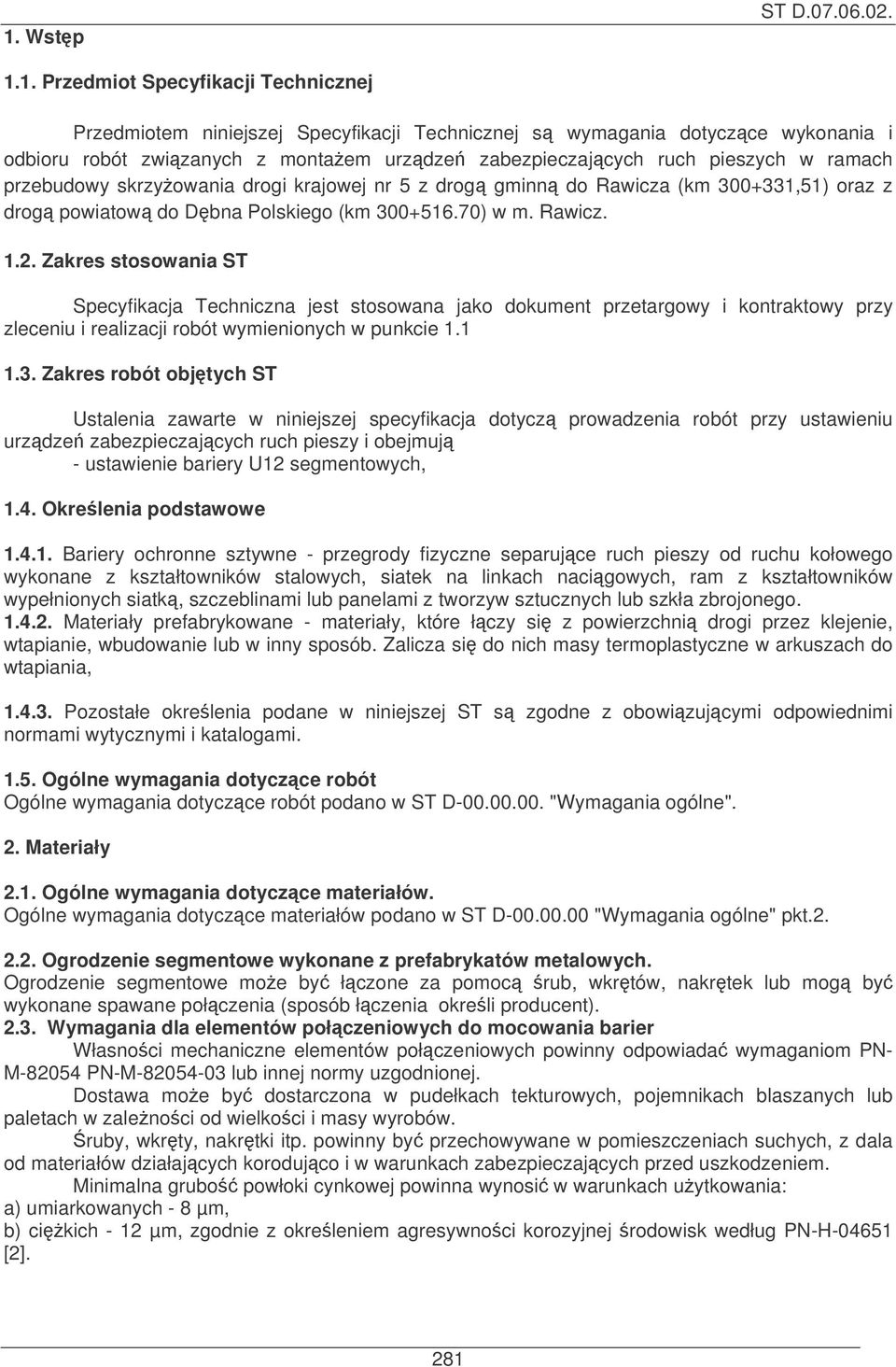

3 1. Wstp 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót zwizanych z montaem urzdze zabezpieczajcych ruch pieszych w ramach przebudowy skrzyowania drogi krajowej nr 5 z drog gminn do Rawicza (km ,51) oraz z drog powiatow do Dbna Polskiego (km ) w m. Rawicz Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacja dotycz prowadzenia robót przy ustawieniu urzdze zabezpieczajcych ruch pieszy i obejmuj - ustawienie bariery U12 segmentowych, 1.4. Okrelenia podstawowe Bariery ochronne sztywne - przegrody fizyczne separujce ruch pieszy od ruchu kołowego wykonane z kształtowników stalowych, siatek na linkach nacigowych, ram z kształtowników wypełnionych siatk, szczeblinami lub panelami z tworzyw sztucznych lub szkła zbrojonego Materiały prefabrykowane - materiały, które łczy si z powierzchni drogi przez klejenie, wtapianie, wbudowanie lub w inny sposób. Zalicza si do nich masy termoplastyczne w arkuszach do wtapiania, Pozostałe okrelenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami wytycznymi i katalogami Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w ST D "Wymagania ogólne". 2. Materiały 2.1. Ogólne wymagania dotyczce materiałów. Ogólne wymagania dotyczce materiałów podano w ST D "Wymagania ogólne" pkt Ogrodzenie segmentowe wykonane z prefabrykatów metalowych. Ogrodzenie segmentowe moe by łczone za pomoc rub, wkrtów, nakrtek lub mog by wykonane spawane połczenia (sposób łczenia okreli producent) Wymagania dla elementów połczeniowych do mocowania barier Własnoci mechaniczne elementów połczeniowych powinny odpowiada wymaganiom PN- M PN-M lub innej normy uzgodnionej. Dostawa moe by dostarczona w pudełkach tekturowych, pojemnikach blaszanych lub paletach w zalenoci od wielkoci i masy wyrobów. ruby, wkrty, nakrtki itp. powinny by przechowywane w pomieszczeniach suchych, z dala od materiałów działajcych korodujco i w warunkach zabezpieczajcych przed uszkodzeniem. Minimalna grubo powłoki cynkowej powinna wynosi w warunkach uytkowania: a) umiarkowanych - 8 µm, b) cikich - 12 µm, zgodnie z okreleniem agresywnoci korozyjnej rodowisk według PN-H [2]. 281

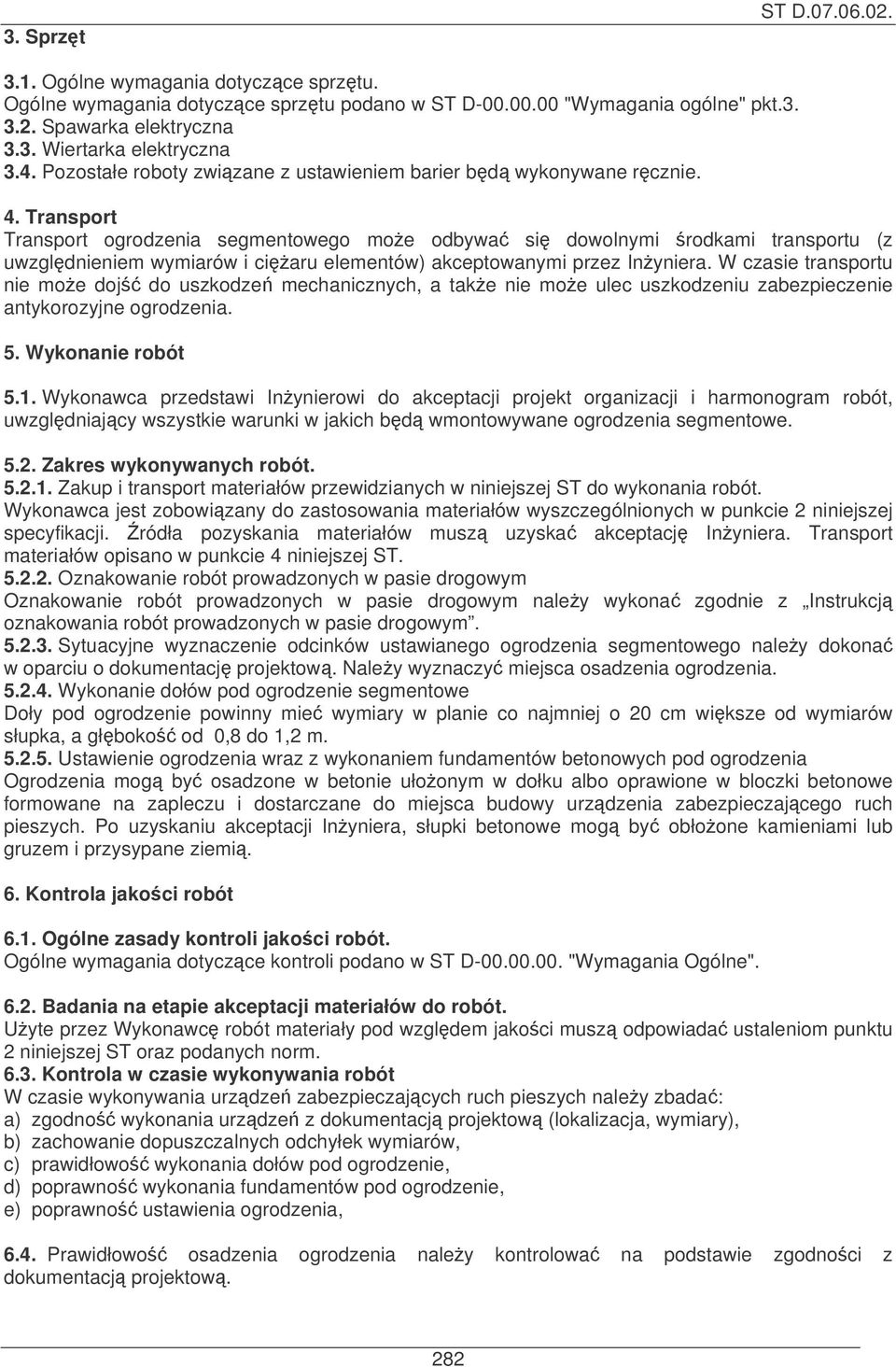

4 3. Sprzt 3.1. Ogólne wymagania dotyczce sprztu. Ogólne wymagania dotyczce sprztu podano w ST D "Wymagania ogólne" pkt Spawarka elektryczna 3.3. Wiertarka elektryczna 3.4. Pozostałe roboty zwizane z ustawieniem barier bd wykonywane rcznie. 4. Transport Transport ogrodzenia segmentowego moe odbywa si dowolnymi rodkami transportu (z uwzgldnieniem wymiarów i ciaru elementów) akceptowanymi przez Inyniera. W czasie transportu nie moe doj do uszkodze mechanicznych, a take nie moe ulec uszkodzeniu zabezpieczenie antykorozyjne ogrodzenia. 5. Wykonanie robót 5.1. Wykonawca przedstawi Inynierowi do akceptacji projekt organizacji i harmonogram robót, uwzgldniajcy wszystkie warunki w jakich bd wmontowywane ogrodzenia segmentowe Zakres wykonywanych robót Zakup i transport materiałów przewidzianych w niniejszej ST do wykonania robót. Wykonawca jest zobowizany do zastosowania materiałów wyszczególnionych w punkcie 2 niniejszej specyfikacji. ródła pozyskania materiałów musz uzyska akceptacj Inyniera. Transport materiałów opisano w punkcie 4 niniejszej ST Oznakowanie robót prowadzonych w pasie drogowym Oznakowanie robót prowadzonych w pasie drogowym naley wykona zgodnie z Instrukcj oznakowania robót prowadzonych w pasie drogowym Sytuacyjne wyznaczenie odcinków ustawianego ogrodzenia segmentowego naley dokona w oparciu o dokumentacj projektow. Naley wyznaczy miejsca osadzenia ogrodzenia Wykonanie dołów pod ogrodzenie segmentowe Doły pod ogrodzenie powinny mie wymiary w planie co najmniej o 20 cm wiksze od wymiarów słupka, a głboko od 0,8 do 1,2 m Ustawienie ogrodzenia wraz z wykonaniem fundamentów betonowych pod ogrodzenia Ogrodzenia mog by osadzone w betonie ułoonym w dołku albo oprawione w bloczki betonowe formowane na zapleczu i dostarczane do miejsca budowy urzdzenia zabezpieczajcego ruch pieszych. Po uzyskaniu akceptacji Inyniera, słupki betonowe mog by obłoone kamieniami lub gruzem i przysypane ziemi. 6. Kontrola jakoci robót 6.1. Ogólne zasady kontroli jakoci robót. Ogólne wymagania dotyczce kontroli podano w ST D "Wymagania Ogólne" Badania na etapie akceptacji materiałów do robót. Uyte przez Wykonawc robót materiały pod wzgldem jakoci musz odpowiada ustaleniom punktu 2 niniejszej ST oraz podanych norm Kontrola w czasie wykonywania robót W czasie wykonywania urzdze zabezpieczajcych ruch pieszych naley zbada: a) zgodno wykonania urzdze z dokumentacj projektow (lokalizacja, wymiary), b) zachowanie dopuszczalnych odchyłek wymiarów, c) prawidłowo wykonania dołów pod ogrodzenie, d) poprawno wykonania fundamentów pod ogrodzenie, e) poprawno ustawienia ogrodzenia, 6.4. Prawidłowo osadzenia ogrodzenia naley kontrolowa na podstawie zgodnoci z dokumentacj projektow. 282

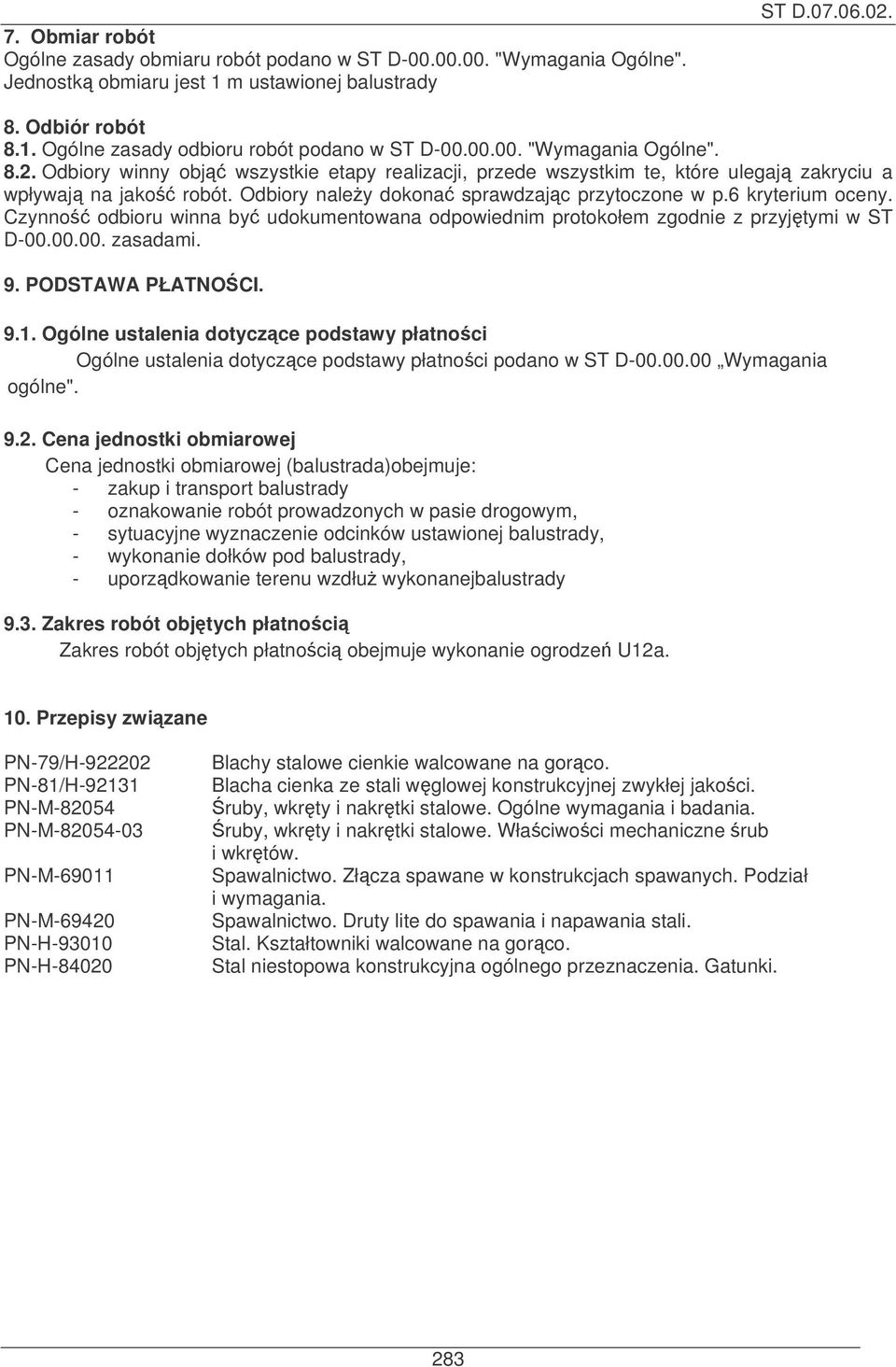

5 7. Obmiar robót Ogólne zasady obmiaru robót podano w ST D "Wymagania Ogólne". Jednostk obmiaru jest 1 m ustawionej balustrady 8. Odbiór robót 8.1. Ogólne zasady odbioru robót podano w ST D "Wymagania Ogólne" Odbiory winny obj wszystkie etapy realizacji, przede wszystkim te, które ulegaj zakryciu a wpływaj na jako robót. Odbiory naley dokona sprawdzajc przytoczone w p.6 kryterium oceny. Czynno odbioru winna by udokumentowana odpowiednim protokołem zgodnie z przyjtymi w ST D zasadami. 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatnoci Ogólne ustalenia dotyczce podstawy płatnoci podano w ST D Wymagania ogólne" Cena jednostki obmiarowej Cena jednostki obmiarowej (balustrada)obejmuje: - zakup i transport balustrady - oznakowanie robót prowadzonych w pasie drogowym, - sytuacyjne wyznaczenie odcinków ustawionej balustrady, - wykonanie dołków pod balustrady, - uporzdkowanie terenu wzdłu wykonanejbalustrady 9.3. Zakres robót objtych płatnoci Zakres robót objtych płatnoci obejmuje wykonanie ogrodze U12a. 10. Przepisy zwizane PN-79/H PN-81/H PN-M PN-M PN-M PN-M PN-H PN-H Blachy stalowe cienkie walcowane na gorco. Blacha cienka ze stali wglowej konstrukcyjnej zwykłej jakoci. ruby, wkrty i nakrtki stalowe. Ogólne wymagania i badania. ruby, wkrty i nakrtki stalowe. Właciwoci mechaniczne rub i wkrtów. Spawalnictwo. Złcza spawane w konstrukcjach spawanych. Podział i wymagania. Spawalnictwo. Druty lite do spawania i napawania stali. Stal. Kształtowniki walcowane na gorco. Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki. 283
