1 Szafy SZE2 Uniwersalne szafy energetyczne, przeznaczone do zastosowania w warunkach wewntrznych lub zewntrznych. Konstrukcja szafy pozwala na proste łczenie szaf w zestawy szeregowe. Produkowane w 19 wykonaniach gabarytowych, zgodnie z ponisz tabel. Na specjalne zamówienie istnieje moliwo wykonania szafy o nietypowych wymiarach gabarytowych. Szafy SZE2 o szer i 800 mm Rodzaj szaf Szafy jednodrzwiowe Szafy dwudrzwiowe Tabela wykona standardowych Szeroko całkowita szafy [mm] z osłonami wpuszczanymi z osłonami zewntrznymi Głboko całkowita szafy [mm] Wysoko szafy bez cokołu [mm] Numery katalogowe Uwagi: Aby zobaczy szczegółowy opis danego wykonania szafy, kliknij na odpowiednim numerze katalogowym w powyszej tabeli. Szafy w wykonaniach zaznaczonych czerwonym kolorem dostpne s w stałej sprzeday z magazynu producenta. Wszystkie szafy wyprodukowane od dnia r. posiadaj nowy rodzaj płyty

2 Dane techniczne Rodzaj elementu Szkielet szafy Drzwi Osłony Dach - płyta dolna i górna - słupy Cokół- naroniki - łczniki Materiał blacha stalowa 2,0 mm 2,5 mm 2,0 mm 1,5 mm 1,5 mm 2,5 mm 1,25 mm Wykoczenie powierzchni Standardowo malowane farb proszkow epoksydowo-poliestrow o grubej strukturze w kolorze RAL 7035, przeznaczon do zastosowania w warunkach wewntrznych. Na yczenie istnieje moliwo zastosowania farby fasadowej o zwikszonej odpornoci na działanie czynników atmosferycznych, z ewentualnym uyciem podkładu z policynku. Płyta montaowa 3,0 mm ocynkowana Belki montaowe 1,5 i 2,0 mm alucynk Stopie ochrony zgodnie z norm PN-92/E / EN / IEC 529: IP 64 dla szaf jednodrzwiowych, IP 54 dla szaf dwudrzwiowych. Opis konstrukcji Spawany szkielet szafy - Ramy boczne szkieletu posiadaj otworowania do zamocowania systemu szyn montaowych lub płyty montaowej. - W płycie górnej i dolnej szkieletu znajduj si otwory przeznaczone do wprowadzenia kabli, ewentualnie montau paneli wentylacyjnych. Otwory te s standardowo zakryte zalepkami pełnymi. Szafa z dachem oraz osłonami bocznymi wpuszczanymi Szafa z dachem oraz osłonami bocznymi zewntrznymi Drzwi przednie, osłona tylna - Szafy o szerokoci szkieletu 1000 i 1200 mm posiadaj drzwi dwuskrzydłowe, szafy o szerokoci szkieletu 800 i 600 mm - drzwi jednoskrzydłowe. Dla wszystkich szerokoci szafy istnieje moliwo zamiany osłony tylnej na drzwi. - Łatwa zamiana kierunku otwierania drzwi (obrócenie klamki). - Drzwi standardowo wyposaone w zamek baskwilowy trzypunktowy z wkładk na klucz patentowy oraz ram wzmacniajc z otworami do mocowania kanałów kablowych, wizek kabli itp. - Na yczenie istnieje moliwo wykonania drzwi z szyb szklan i/lub perforacj. - Maksymalny kt otwarcia drzwi wynosi 120. Dwa rodzaje osłon bocznych - Osłony wpuszczane - nie wychodzce poza gabaryty szkieletu szafy.

3 - Osłony zewntrzne - zwikszajce szeroko szafy o 25 mm z kadej strony, zalecane dla szaf przeznaczonych do ustawienia na zewntrz budynków. Dach - Stanowi wyposaenie dodatkowe. - Zapewnia ochron wentylatorów zamontowanych w płycie górnej szkieletu. - Równie zalecany dla szaf ustawionych na zewntrz budynków. Szafa z osłonami bocznymi wpuszczanymi, dachem i uchami transportowymi Ucha transportowe - Jako dodatkowe wyposaenie szafy dostarczane s cztery ruby z uchem, które przykrca si do otworów w płycie górnej szkieletu. Podstawa - Szafa powinna by ustawiona na cokole o wysokoci 100 lub 200 mm. - Dopuszcza si ustawienie szafy bez cokołu bezporednio na kanale kablowym, po uprzednim uzgodnieniu szczegółów (wymiarów kanału) z Działem Konstrukcyjnym ZPAS SA. Wylewane uszczelki - Drzwi, osłony oraz zalepki pełne płyty górnej szkieletu posiadaj wylewane uszczelki z pianki poliuretanowej. Szafa o szerokoci 600 mm z płyt montaow, bez osłon bocznych Uziemienie, ekranowanie, zerowanie - Konstrukcja poszczególnych elementów składowych szafy umoliwia wykonanie połcze uziemiajcych. - Jako wyposaenie dodatkowe dostarczane s linki i listwa uziemienia oraz listwa ekranowania /zerowania. Sposoby mocowania urzdze w szafie - Płyta montaowa - mieci si w wietle szafy; łatwe pozycjonowanie za pomoc dwóch prowadnic; szybkie mocowanie na cztery ruby. - Belki montaowe - umoliwiaj skonfigurowanie dowolnego stelaa wewntrz szafy (otworowanie belek pasuje zarówno do poziomych jak i pionowych otworów w szkielecie). - Belki none w rozstawie rama obrotowa - dla szaf o szerokoci 800 mm. Łczenie szaf w zestawy szeregowe - Szafy przystosowane s do łczenia w zestawy szeregowe.

4 - Jako dodatkowe wyposaenie szafy dostarczana jest przegroda. Przykład stelaa zbudowanego z belek montaowych oraz półek Szafa o szerokoci 800 mm z 19" ram obrotow Szafa o szerokoci 800 mm z belkami nonymi w rozstawie 19", bez osłon bocznych

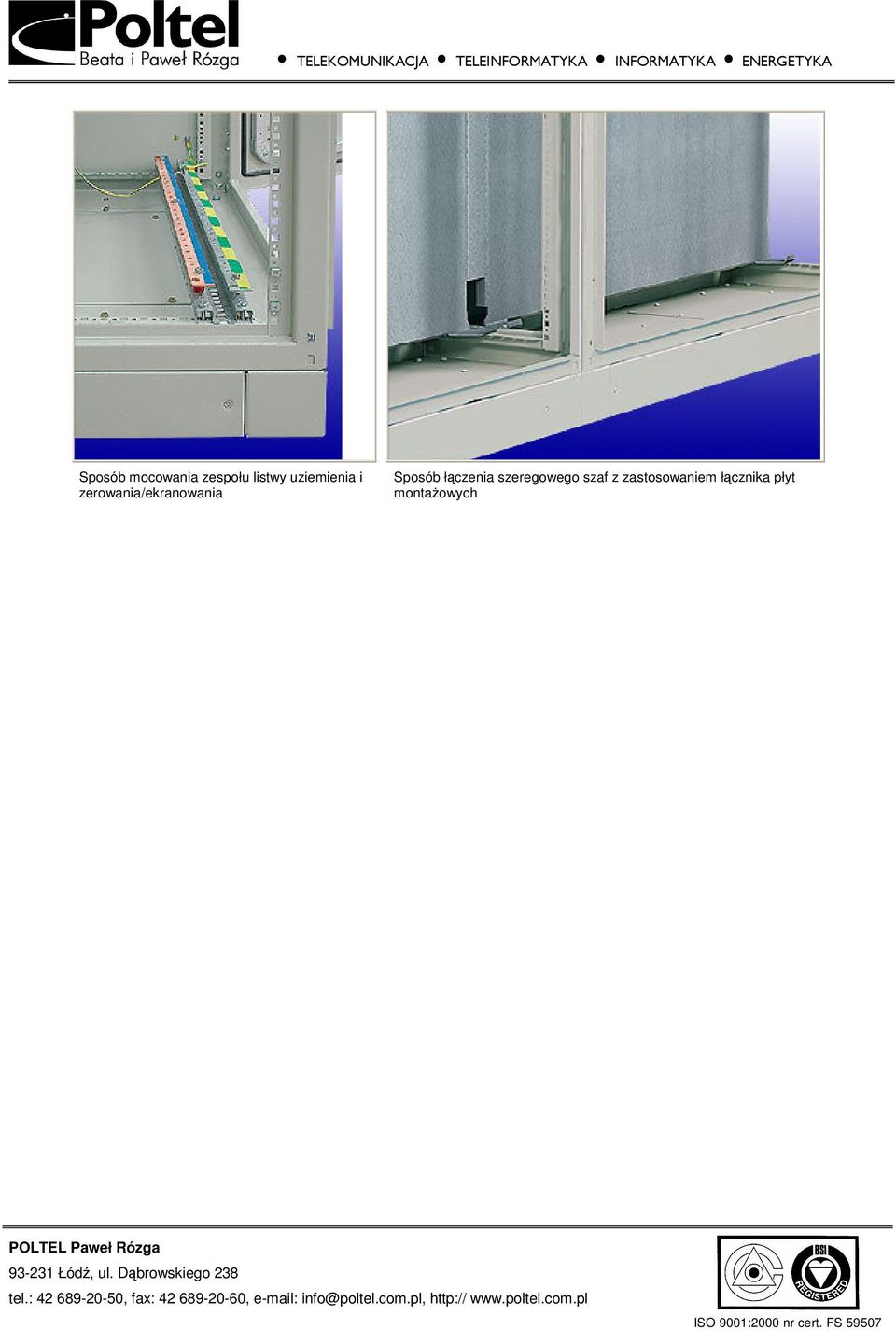

5 Sposób mocowania zespołu listwy uziemienia i zerowania/ekranowania Sposób łczenia szeregowego szaf z zastosowaniem łcznika płyt montaowych
