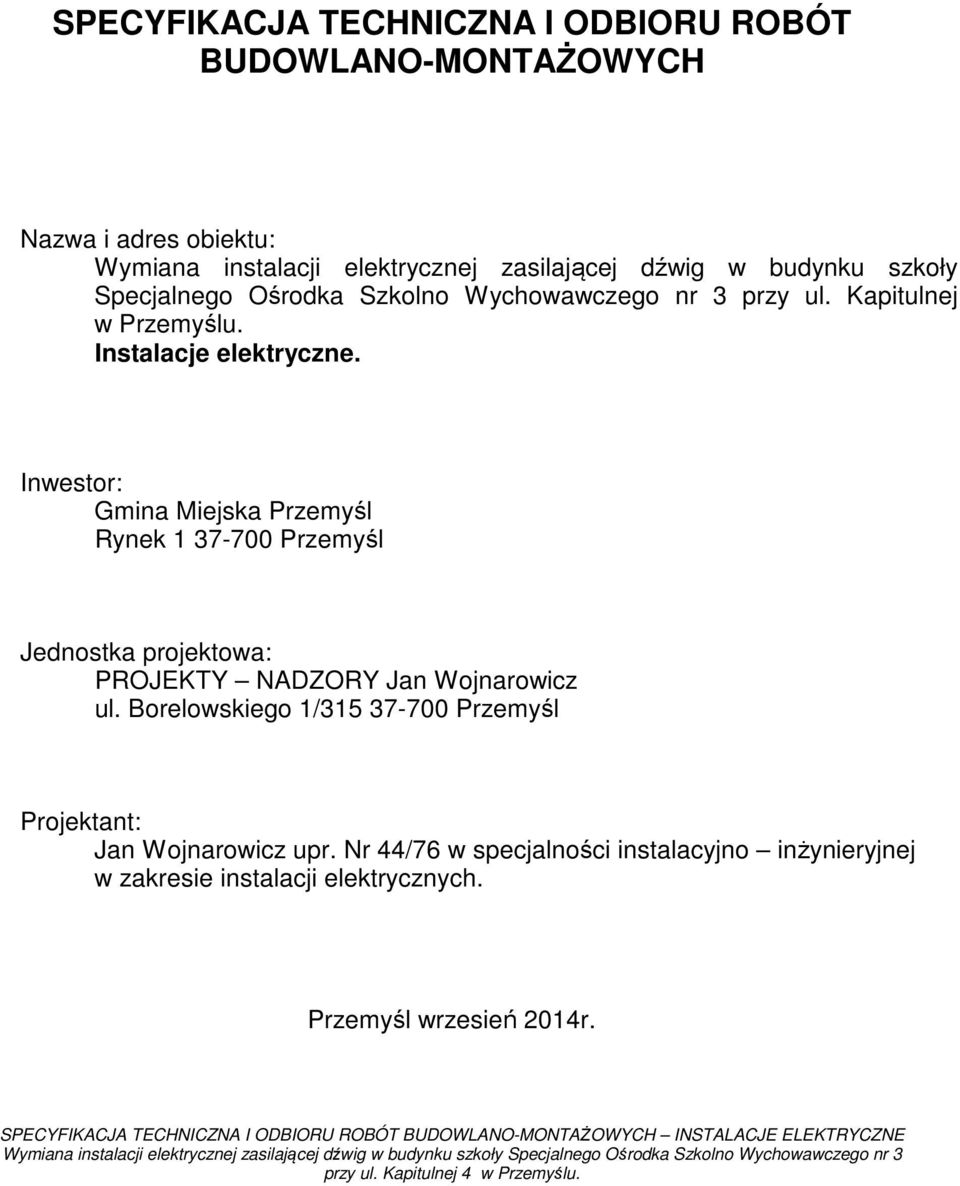

1 SPECYFIKACJA TECHNICZNA I ODBIORU ROBÓT BUDOWLANO-MONTAŻOWYCH Nazwa i adres obiektu: Wymiana instalacji elektrycznej zasilającej dźwig w budynku szkoły Specjalnego Ośrodka Szkolno Wychowawczego nr 3 przy ul. Kapitulnej w Przemyślu. Instalacje elektryczne. Inwestor: Gmina Miejska Przemyśl Rynek Przemyśl Jednostka projektowa: PROJEKTY NADZORY Jan Wojnarowicz ul. Borelowskiego 1/ Przemyśl Projektant: Jan Wojnarowicz upr. Nr 44/76 w specjalności instalacyjno inżynieryjnej w zakresie instalacji elektrycznych. Przemyśl wrzesień 2014r.

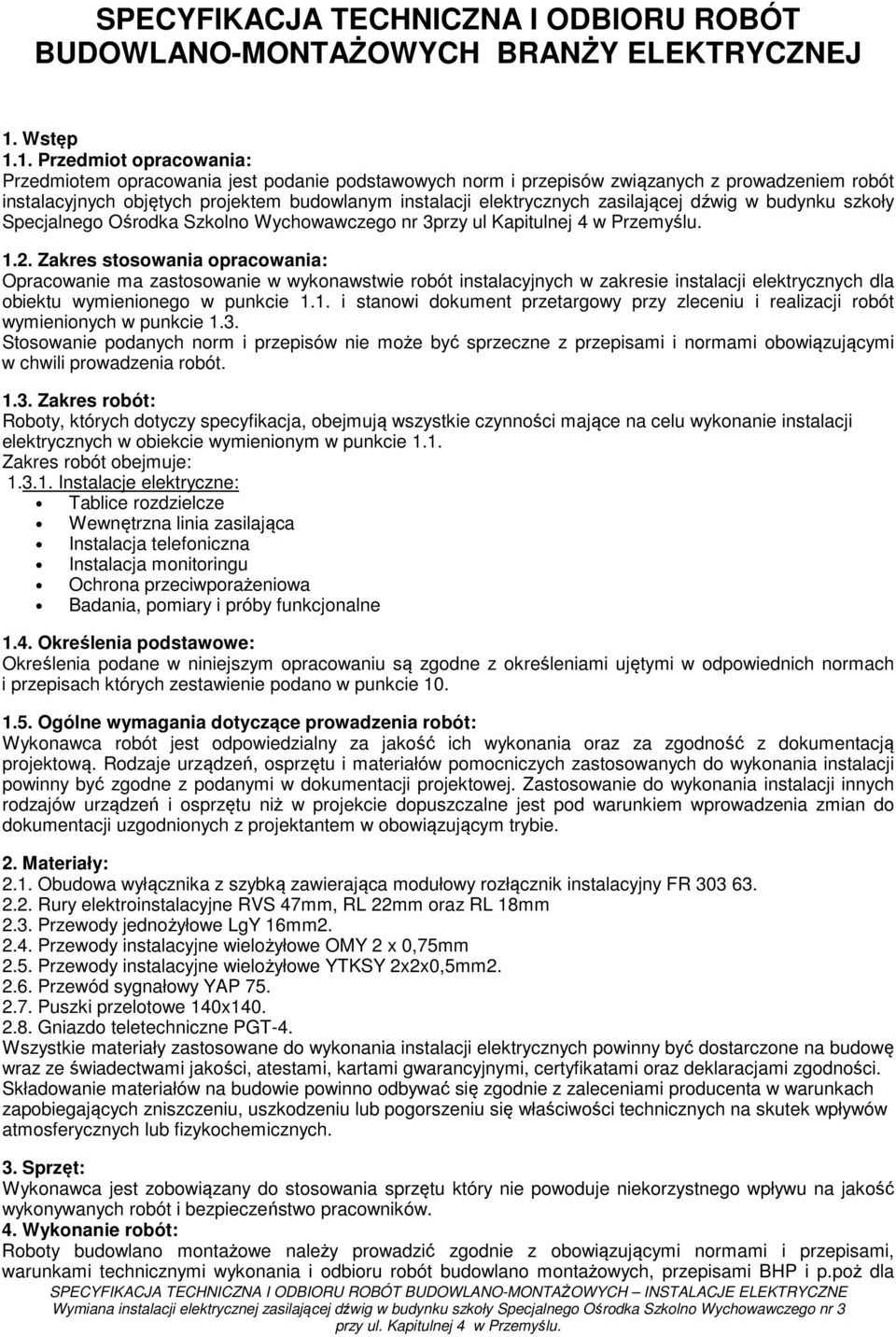

2 SPECYFIKACJA TECHNICZNA I ODBIORU ROBÓT BUDOWLANO-MONTAŻOWYCH BRANŻY ELEKTRYCZNEJ 1. Wstęp 1.1. Przedmiot opracowania: Przedmiotem opracowania jest podanie podstawowych norm i przepisów związanych z prowadzeniem robót instalacyjnych objętych projektem budowlanym instalacji elektrycznych zasilającej dźwig w budynku szkoły Specjalnego Ośrodka Szkolno Wychowawczego nr 3przy ul Kapitulnej 4 w Przemyślu Zakres stosowania opracowania: Opracowanie ma zastosowanie w wykonawstwie robót instalacyjnych w zakresie instalacji elektrycznych dla obiektu wymienionego w punkcie 1.1. i stanowi dokument przetargowy przy zleceniu i realizacji robót wymienionych w punkcie 1.3. Stosowanie podanych norm i przepisów nie może być sprzeczne z przepisami i normami obowiązującymi w chwili prowadzenia robót Zakres robót: Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności mające na celu wykonanie instalacji elektrycznych w obiekcie wymienionym w punkcie 1.1. Zakres robót obejmuje: Instalacje elektryczne: Tablice rozdzielcze Wewnętrzna linia zasilająca Instalacja telefoniczna Instalacja monitoringu Ochrona przeciwporażeniowa Badania, pomiary i próby funkcjonalne 1.4. Określenia podstawowe: Określenia podane w niniejszym opracowaniu są zgodne z określeniami ujętymi w odpowiednich normach i przepisach których zestawienie podano w punkcie Ogólne wymagania dotyczące prowadzenia robót: Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową. Rodzaje urządzeń, osprzętu i materiałów pomocniczych zastosowanych do wykonania instalacji powinny być zgodne z podanymi w dokumentacji projektowej. Zastosowanie do wykonania instalacji innych rodzajów urządzeń i osprzętu niż w projekcie dopuszczalne jest pod warunkiem wprowadzenia zmian do dokumentacji uzgodnionych z projektantem w obowiązującym trybie. 2. Materiały: 2.1. Obudowa wyłącznika z szybką zawierająca modułowy rozłącznik instalacyjny FR Rury elektroinstalacyjne RVS 47mm, RL 22mm oraz RL 18mm 2.3. Przewody jednożyłowe LgY 16mm Przewody instalacyjne wielożyłowe OMY 2 x 0,75mm 2.5. Przewody instalacyjne wielożyłowe YTKSY 2x2x0,5mm Przewód sygnałowy YAP Puszki przelotowe 140x Gniazdo teletechniczne PGT-4. Wszystkie materiały zastosowane do wykonania instalacji elektrycznych powinny być dostarczone na budowę wraz ze świadectwami jakości, atestami, kartami gwarancyjnymi, certyfikatami oraz deklaracjami zgodności. Składowanie materiałów na budowie powinno odbywać się zgodnie z zaleceniami producenta w warunkach zapobiegających zniszczeniu, uszkodzeniu lub pogorszeniu się właściwości technicznych na skutek wpływów atmosferycznych lub fizykochemicznych. 3. Sprzęt: Wykonawca jest zobowiązany do stosowania sprzętu który nie powoduje niekorzystnego wpływu na jakość wykonywanych robót i bezpieczeństwo pracowników. 4. Wykonanie robót: Roboty budowlano montażowe należy prowadzić zgodnie z obowiązującymi normami i przepisami, warunkami technicznymi wykonania i odbioru robót budowlano montażowych, przepisami BHP i p.poż dla

3 odpowiedniego zakresu robót, projektem budowlanym i ustaleniami podjętymi w ramach nadzoru autorskiego. Wykonawca przedstawi do akceptacji projekt organizacji oraz harmonogram robót uwzględniający wszystkie warunki w jakich będą prowadzone roboty instalacyjne. W trakcie wykonawstwa należy sprawdzić aktualność norm i przepisów wymienionych w tym opracowaniu Instalacje elektryczne Trasowanie Trasy instalacji elektrycznych powinny przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami, powinny być przejrzyste, proste i dostępne dla prawidłowej konserwacji oraz remontów. Wskazane jest aby przrzebiegały w liniach poziomych i pionowych Montaż konstrukcji wsporczych oraz uchwytów Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji elektrycznych, bez względu na rodzaj instalacji, powinny być zamocowane do podłoża w sposób trwały, uwzględniający warunki lokalne i technologiczne, w jakich dana instalacja będzie pracować Przejścia przez ściany i stropy Przejścia przez ściany powinny spełniać następujące wymagania: wszystkie przejścia obwodów instalacji elektrycznych przez ściany, stropy itp. muszą być chronione przed uszkodzeniami. przejścia te należy wykonywać w przepustach rurowych, Jako osłony przed uszkodzeniami mechanicznymi należy stosować rury z tworzyw sztucznych Montaż sprzętu, osprzętu Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. Do mocowania sprzętu i osprzętu mogą służyć konstrukcje wsporcze lub konsolki osadzone na podłożu, przyspawane do stalowych elementów konstrukcji budowlanych lub przykręcone do podłoża za pomocą kołków i śrub rozporowych Podejście do odbiorników Podejścia instalacji elektrycznych do odbiorników należy wykonywać w miejscach bezkolizyjnych, bezpiecznych oraz w sposób estetyczny Układanie przewodów Przewody izolowane jednożyłowe LgY 16mm2 należy układać w rurach winidurowych RVS 47mm ułożonych pod tynkiem oraz na tynku na uchwytach. Przewód teletechniczny YTKSY 2x2x0,5mm2 należy układać w rurach winidurowych RVS 18mm ułożonych pod tynkiem oraz na tynku na uchwytach. Przewód teletechniczny OMY 2x0,75mm2 oraz sygnałowy YAP 75 należy układać w rurach winidurowych RL 22mm ułożonych pod tynkiem oraz w istniejącej listwie ściennej Łączenie przewodów W instalacjach elektrycznych łączenia przewodów należy dokonywać w sprzęcie i osprzęcie instalacyjnym oraz bezpośrednio w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku gdy odbiorniki elektryczne mają wyprowadzone fabrycznie na zewnątrz przewody, a samo ich podłączenie do instalacji nie zostało opracowane w projekcie, sposób podłączenia należy uzgodnić z projektantem. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku należy przyłączyć przewody o rodzaju wykonania, przekroju i liczbie dla jakich zacisk ten jest przygotowany. Zdejmowanie izolacji i oczyszczenie przewodu nie może powodować uszkodzeń mechanicznych. Końce przewodów miedzianych z żyłami wielodrutowymi (linek) powinny być zabezpieczone zaprasowanymi tulejkami Przyłączanie odbiorników Miejsca połączeń żył przewodów z zaciskami odbiorników powinny być dokładnie oczyszczone. Samo połączenie musi być wykonane w sposób pewny, pod względem elektrycznym i mechanicznym oraz zabezpieczone przed osłabieniem siły docisku, korozją itp. Połączenia mogą być wykonywane jako sztywne lub elastyczne w zależności od konstrukcji odbiornika i warunków technologicznych. Przyłączenia należy wykonywać przewodami kabelkowymi i kablami wprowadzonymi bezpośrednio do odbiorników Montaż rozdzielnicy RGP Obudowę wyłącznika głównego dźwigu z szybką należy zamontować w miejscu wskazanym w dokumentacji projektowej. Wyposażenie stanowi rozłącznik FR A. Po zamontowaniu obudowy wyłącznika należy: - zainstalować aparaty zdjęte na czas transportu i dostarczone w oddzielnych opakowaniach, - dokręcić w sposób pewny wszystkie śruby i wkręty w połączeniach elektrycznych i mechanicznych, - założyć osłony zdjęte w czasie montażu - podłączyć obwody zewnętrzne 5. Przepisy BHP podczas wykonywania robót budowlanych.

4 Przed przystąpieniem do wykonywania robót budowlanych wykonawca jest obowiązany opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. Wszyscy uczestnicy procesu budowlanego współdziałają ze sobą w zakresie bezpieczeństwa i higieny pracy w procesie przygotowania i realizacji budowy. Stosowanie niezbędnych środków ochrony indywidualnej obowiązuje wszystkie osoby przebywające na terenie budowy. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawuje kierownik robót. Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych. Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. Wykonawca, użytkujący maszyny i inne urządzenia techniczne, niepodlegające dozorowi technicznemu, udostępnia organom kontroli dokumentację techniczno-ruchową lub instrukcję obsługi tych maszyn lub urządzeń. 6. Kontrola jakości robót: Celem kontroli jakości jest stwierdzenie założonej jakości wykonania robót. Jakość robót budowlano montażowych jest sprawdzana przez osoby upoważnione, określone w Ustawie Prawo budowlane. Sprawdzenie i odbiór robót powinno być wykonane zgodnie z normami i przepisami. Na podstawie oględzin, prób, i pomiarów należy stwierdzić czy zainstalowane przewody, aparaty, osprzęt oświetleniowy, łączeniowy i instalacyjny nie posiadają wad lub uszkodzeń i spełniają wymagania zawarte w odpowiednich normach i przepisach pod względem bezpieczeństwa osób i mienia. W ramach kontroli jakości robót należy sprawdzić zgodność wykonania robót z dokumentacją projektową oraz wykonać następujące próby i pomiary: - sprawdzenie ciągłości przewodów ochronnych, - pomiar rezystancji izolacji instalacji elektrycznej - sprawdzenie skuteczności ochrony przeciwporażeniowej - przeprowadzenie prób funkcjonalnych działania aparatów i łączników Wyniki badań, prób i pomiarów należy udokumentować odpowiednimi protokołami pomiarowymi. 7. Obmiar robót Obmiar robót obejmuje całość instalacji elektroenergetycznych zewnętrznych i wewnętrznych. Jednostką obmiarową jest odpowiednia jednostka poszczególnych pozycji obmiarowych. 8. Odbiór robót 8.1. Odbiór robót zanikających i ulegających zakryciu 8.2. Odbiory częściowe 8.3. Odbiory końcowe 8.4. Odbiory ostateczne Odbiorowi robót zanikających i ulegających zakryciu podlegają: - wykopy pod fundamenty - ustawienie fundamentów - wykonanie uziomów - ułożenie kabli elektroenergetycznych i sygnalkizacyjnych. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową jeżeli wszystkie wyniki prób i pomiarów dały wyniki pozytywne. Wykonawca zobowiązany jest do przygotowania geodezyjnej dokumentacji powykonawczej. 9. Podstawa płatności Podstawę płatności stanowi komplet wykonanych robót i pomiarów pomontażowych. 10. Przepisy związane Warunki techniczne wykonania i odbioru robót montażowych. Normy: PN-87/E Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Przewody o izolacji i powłoce polwinitowej. PN-87/E Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Przewody jednożyłowe o izolacji polwinitowej. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia

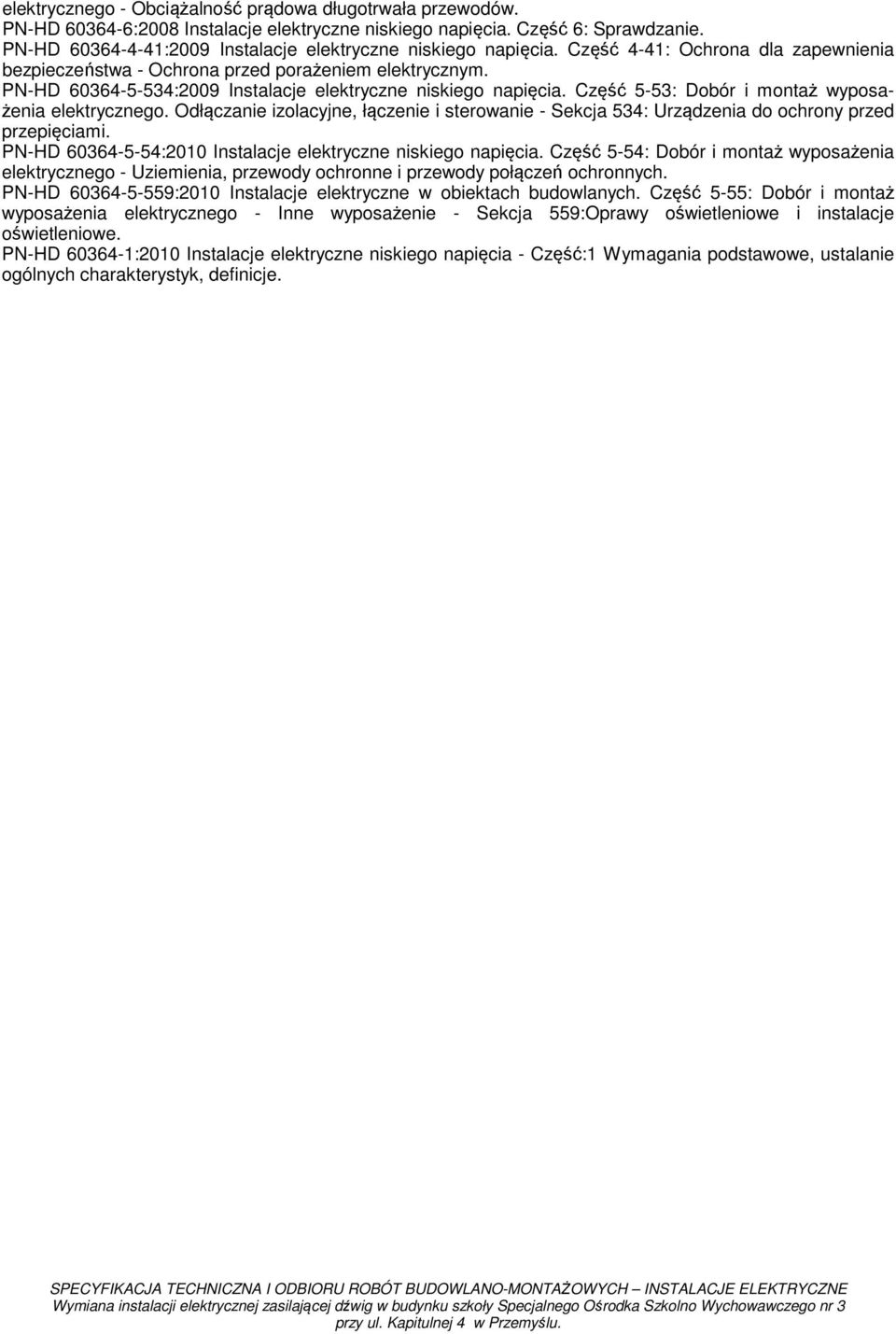

5 elektrycznego - Obciążalność prądowa długotrwała przewodów. PN-HD :2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie. PN-HD :2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed porażeniem elektrycznym. PN-HD :2009 Instalacje elektryczne niskiego napięcia. Część 5-53: Dobór i montaż wyposażenia elektrycznego. Odłączanie izolacyjne, łączenie i sterowanie - Sekcja 534: Urządzenia do ochrony przed przepięciami. PN-HD :2010 Instalacje elektryczne niskiego napięcia. Część 5-54: Dobór i montaż wyposażenia elektrycznego - Uziemienia, przewody ochronne i przewody połączeń ochronnych. PN-HD :2010 Instalacje elektryczne w obiektach budowlanych. Część 5-55: Dobór i montaż wyposażenia elektrycznego - Inne wyposażenie - Sekcja 559:Oprawy oświetleniowe i instalacje oświetleniowe. PN-HD :2010 Instalacje elektryczne niskiego napięcia - Część:1 Wymagania podstawowe, ustalanie ogólnych charakterystyk, definicje.
