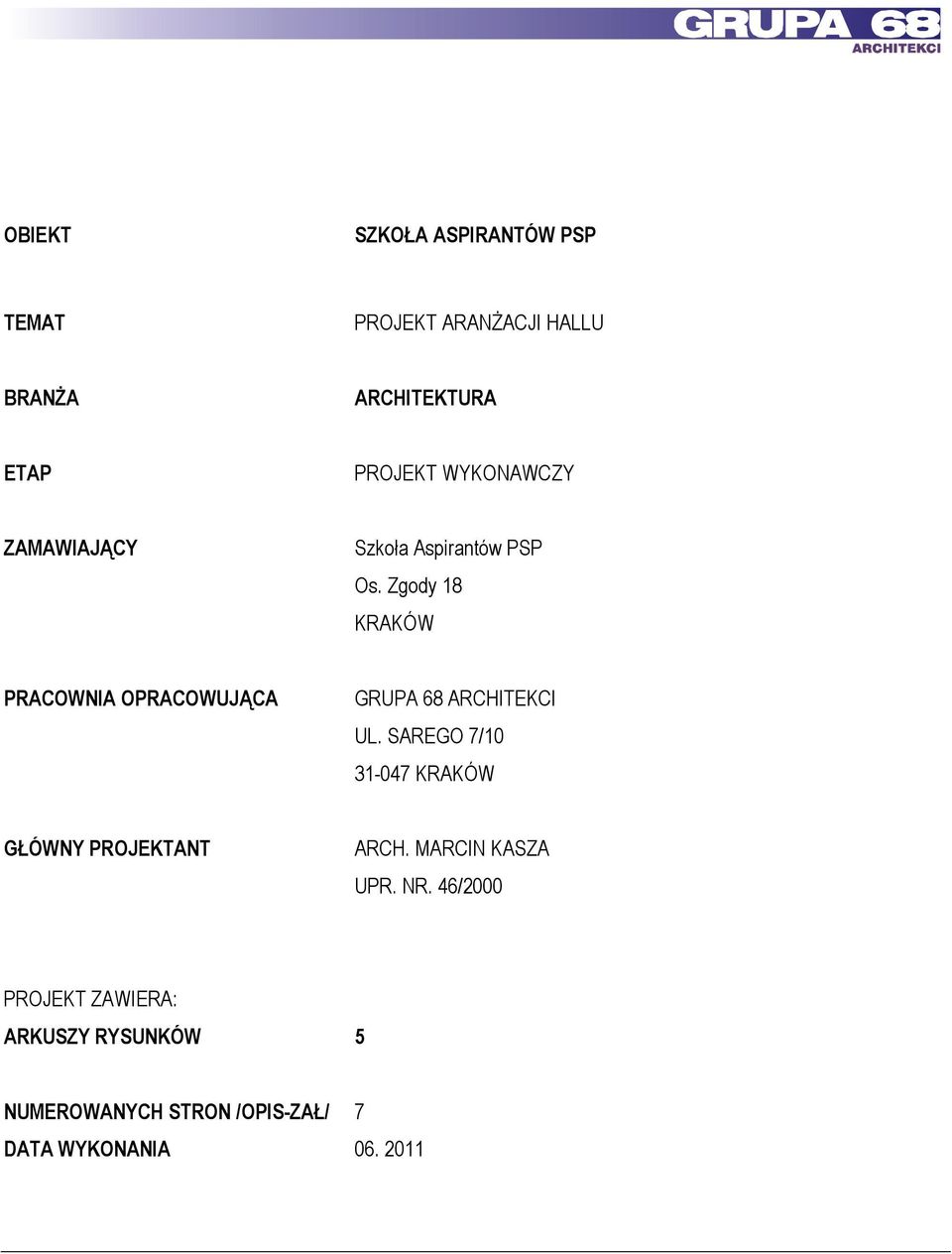

1 OBIEKT SZKOŁA ASPIRANTÓW PSP TEMAT PROJEKT ARANśACJI HALLU BRANśA ARCHITEKTURA ETAP PROJEKT WYKONAWCZY ZAMAWIAJĄCY Szkoła Aspirantów PSP Os. Zgody 18 KRAKÓW PRACOWNIA OPRACOWUJĄCA GRUPA 68 ARCHITEKCI UL. SAREGO 7/ KRAKÓW GŁÓWNY PROJEKTANT ARCH. MARCIN KASZA UPR. NR. 46/2000 PROJEKT ZAWIERA: ARKUSZY RYSUNKÓW 5 NUMEROWANYCH STRON /OPIS-ZAŁ/ 7 DATA WYKONANIA

2 GRUPA 68 ARCHITEKCI I. SPIS ZAWARTOŚCI OPRACOWANIA I. Spis zawartości opracowania. II. Spis rysunków. III. Opis architektoniczny. IV. Uprawnienia. V. Oświadczenie o sporządzeniu projektu zgodnie z obowiązującymi przepisami. VI. Rysunki. II. SPIS RYSUNKÓW Nr rys. TYTUŁ SKALA 01 RZUT BUDOWLANY 1:50 02 RZUT PODŁOGI, RZUT SUFITU 1:50 03 WIDOKI ŚCIAN 1:50 04 PROJEKT BALUSTRADY 1:50 05 PROJEKT LADY RECEPCYJNEJ 1:50 06 WIZUALIZACJA HALLU RECEPCYJNEGO 1:50 III. OPIS ARCHITEKTONICZNY 1. PODSTAWA OPRACOWANIA Umowa z Inwestorem. Inwentaryzacja pomieszczeń. Obowiązujące normy i przepisy. 2. DANE OGÓLNE Inwestor: Szkoła Aspirantów PSP Os. Zgody 18, Kraków 2.2. Obiekt: Szkoła Aspirantów PSP 2.3. Adres Obiektu Os. Zgody 18, Kraków 2.4. Faza Projekt Wykonawczy 2.5. Projektant Grupa 68 Architekci Kraków, ul. Sarego 7/10 ARCHITEKTURA strona 2

3 2.6. Charakterystyka powierzchni. GRUPA 68 ARCHITEKCI Przedmiotowa aranŝacja dotyczy hallu wejściowego w budynku Szkoły Aspirantów PSP w Krakowie. Projekt dotyczy wymiany materiałów wykończeniowych powyŝszego pomieszczenia, w szczególności posadzki, ścian i sufitów. Nie projektuje się Ŝadnych zmian funkcjonalnych, wszystkie pomieszczenia pozostają bez zmian w zakresie powierzchni. AranŜacja dostosowana jest do projektu przebudowy elewacji wejściowej i naleŝy rozpatrywać ją łącznie z ww. opracowaniem. Niniejszy projekt naleŝy zrealizować po zakończeniu robót związanych z przebudową elewacji wejściowej (ewentualnie łącznie z robotami elewacyjnymi tak, aby roboty nie kolidowały wzajemnie). Projekt przewiduje zmianę lokalizacji stanowiska dyŝurnego. Obecnie znajduje się ono w zamkniętym, przeszklonym boksie po lewej stronie od wejścia głównego. W projekcie zaproponowano przeniesienie tego stanowiska na prawą stronę od wejścia oraz organizację w formie otwartej lady recepcyjnej. Decyzja ta uzyskała pozytywną opinię przełoŝonych SAPSP. Hall wejściowy w obecnej formie jest ciemny i przytłaczający. Projektowana aranŝacja oparta jest więc na zabiegach mających na celu rozjaśnienie wnętrza i wykończenie go materiałami trwałymi, jednocześnie eleganckimi, odpowiadającymi charakterowi obiektu. 3. POSADZKI 3.1 Posadzki ceramiczne. Istniejące posadzki, wykonane z kamiennych płyt naleŝy w całości usunąć. Cokoły kamienne naleŝy zdemontować. Powierzchnię posadzki oczyścić, wyrównać jastrychem samopoziomującym, zagruntować i ułoŝyć płytki ceramiczne na kleju. Uwaga! Poziom posadzki wykończonej musi odpowiadać poziomowi istniejącej posadzki z uwagi na połączenie poziomów posadzki hallu z poziomem posadzek przylegających pomieszczeń, wind oraz wejścia do budynku. Zaprojektowano płytki Marazzi SistemA. Fuga. Zaprojektowano fugi epoksydowe Mapei Kerapoxy Marazzi Sistem A Kolor Grigio (jasnoszary) Wymiary 120x60cm Fuga epoksydowa Mapei Kerapoxy, szer. 2mm Kolor 113 szary Występowanie hall wejściowy, cała powierzchnia, wg rys. 02 Rzut podłogi Marazzi Sistem A Kolor - Ardesia (ciemnoszary) Wymiary 60x30cm Fuga epoksydowa Mapei Kerapoxy, szer. 2mm Kolor 113 szary Występowanie hall wejściowy, strefa przy skrajnych stopniach schodów, wg rys. 02 Rzut podłogi. ARCHITEKTURA strona 3

4 GRUPA 68 ARCHITEKCI 4. ŚCIANY Z wszystkich ścian hallu naleŝy zdjąć płyty kamienne, parapety kamienne oraz odbojnice drewniane. Ściany naleŝy oczyścić i wyrównać płytami g.-k. na kleju. Płyty naleŝy zaszpachlować, wyrównać i zagruntować. Wnęka, znajdująca się w ścianie po prawej stronie od wejścia powinna być zabudowana płytami g.-k. na ruszcie stalowym. Jedna ze ścian hallu, w sąsiedztwie wewnętrznej klatki schodowej, sąsiaduje z pokojem biurowym i znajdują się w niej okna do tego pokoju. Z uwagi na to, Ŝe ww. pokój posiada oświetlenie naturalne, a istniejące otwory okienne do hallu są stale zasłonięte i nie doświetlają tego wnętrza, zdecydowano o zabudowaniu tych otworów. W tym celu naleŝy zdemontować stolarkę okienną, a otwór wypełnić pustakami ceramicznymi. Powierzchnię ściany naleŝy wyrównać płytami g.-k. od strony hallu oraz od strony pokoju biurowego. Ścianę w pokoju biurowym naleŝy wykończyć zgodnie z jej obecnym stanem, a ścianę hallu zgodnie z niniejszym opracowaniem. Płyty g.-k. 12,5mm. UWAGA! Przed połoŝeniem tapet podwykonawca odpowiedzialny za ten etap robót, obowiązany jest ocenić stan ścian i ich wyrównanie. Jeśli ściany będą nierówne tak, Ŝe istnieje prawdopodobieństwo, Ŝe po połoŝeniu tapety nierówności będą widoczne, naleŝy bezwzględnie wyrównać je płytami g-k na plackach, w celu uzyskania gładkiej płaszczyzny. 5. TAPETY. Wszystkie ściany hallu zaprojektowano jako wykończone tapetą winylową. Materiał ten jest trwały, odpory, zmywalny, co pozwala zastosować go w naraŝonych na działanie róŝnych czynników, intensywnie uŝytkowanych przestrzeniach komunikacyjnych w obiektach uŝyteczności publicznej. 5.1 Przygotowanie podłoŝa. Informacje ogólne: Produkt uŝywany w danym wnętrzu musi pochodzić z jednej partii produkcyjnej. Najpierw naleŝy sporządzić plan jak będą naklejane kolejne pasy okleiny i ile będzie ich potrzebnych. Jeśli będzie potrzebnych kilka rolek okleiny, to naklejanie naleŝy zawsze rozpocząć od rolek z najwyŝszym numerem produkcyjnym. Przygotowując pasy, naleŝy zawsze zostawić zapas 4 cm. NaleŜy ponumerować pasy uŝywając wyłącznie grafitowego, zwykłego ołówka. NaleŜy zawsze dokładnie przeczytać i stosować się do instrukcji zamieszczonej w kaŝdej rolce. Następnie naleŝy wyznaczyć bazową, pionową linię (równieŝ ołówkiem), od której naleŝy rozpocząć układanie pierwszego pasa. Linia bazowa powinna być oddalona od najbliŝszego naroŝnika o szerokości pasa minus 2 cm. Następnie naleŝy nałoŝyć klej uŝywając wałka o krótkim włosiu. Klej nakłada się na szerokość pasa ± 20 cm. Ściana Powierzchnia ściany musi być gładka, czysta i sucha w głąb ściany, wolna od kurzu i tłuszczu.. NaleŜy zamalować wszelkie napisy, usunąć zatłuszczenia i inne zabrudzenia ściany, np. kurz. NaleŜy równieŝ usunąć stare tapety i podkłady malarskie. Powierzchnie o zwykłej chłonności takie jak zwykły tynk i tynk gipsowy naleŝy zagruntować rozcieńczonym gruntem firmy Vescom (1 miarka gruntu i 3 miarki wody) i pozostawić na czas 5 godzin do wyschnięcia. Powierzchnie mocno chłonące wilgoć, takie jak: gipsowo ARCHITEKTURA strona 4

5 GRUPA 68 ARCHITEKCI kartonowe, betonowe, naleŝy zagruntować nie rozcieńczonym gruntem firmy Vescom i pozostawić na 5 godzin do wyschnięcia. Ściany malowane naleŝy dokładnie umyć, uŝywając odtłuszczających płynów. Powierzchnia ściany nie moŝe się kruszyć i pylić, z uwagi na zbyt słabą przyczepność takiego podłoŝa. Płyty MDF i inne powierzchnie tego typu naleŝy zagruntować tak, jak powierzchnie normalnie chłonące wilgoć. JeŜeli powierzchnia nie wchłania wilgoci np. plastik, metal lub ściana pomalowana nieprzepuszczalną dla wilgoci farbą, nie naleŝy jej gruntować. W tym przypadku naleŝy zastosować klej Vescom Niczym nie powlekany metal naleŝy wcześniej zabezpieczyć farbą gruntującą do metali. Minimalna temperatura pomieszczenia ścian musi wynosić 10 C. Wilgotność ściany nie moŝe przekroczyć 6%. Uwagi dodatkowe Zaleca się nakładać grunt firmy Vescom duŝym pędzlem malarskim lub wałkiem z włosiem o średniej długości. UŜywanie nierozcieńczonego gruntu umoŝliwi podczas remontu oderwanie samej okleiny od ściany bez uszkodzenia jej powierzchni. Kleje Vescom W celu otrzymania oczekiwanych rezultatów, naleŝy uŝywać wyłącznie klejów Vescom: Vescom 2000 do tekstylnych oklein ściennych i winylowych oklein ściennych cięŝszych niŝ 370 g/m2; Vescom 3000 do winylowych i tekstylnych oklein ściennych na trwale zamkniętych (nie oddychających) podłoŝach; Vescom 5000 do winylowych oklein ściennych nanoszonych na wzmocnione, fabrycznie impregnowane płyty gipsowo-włóknowe. Przed uŝyciem klej naleŝy dokładnie wymieszać. W zaleŝności od warunków np. temperatury lub warunków podłoŝa, rodzaju okleiny, klej Vescom 1000/5000 moŝna rozcieńczyć wodą max do 4% objętości, a klej Vescom 2000 max do 6%. Kleju Vescom 3000 nie wolno rozcieńczać. NaleŜy zawsze dokładnie zamykać pojemnik z klejem. Okres przydatności do uŝycia to 9 miesięcy od daty zakupu. Tapeta winylowa Vescom Hauki. 4.1 Vescom Hauki Kolor (szary) Występowanie ściany hallu, wg Rys. 01 AranŜacja wnętrz oraz Rys. 03. Widoki ścian. 4.2 Vescom Hauki Kolor (złamana biel) Występowanie słupy i ściana hallu, wg Rys. 01 AranŜacja wnętrz oraz Rys. 03. Widoki ścian. 6. GRAFIKA W niniejszym opracowaniu zaprojektowano grafikę drukowaną na tapecie winylowej. Grafika powinna być wklejona na płaszczyznę wnęki w hallu, zgodnie z Rys. 01 AranŜacja wnętrz oraz Rys. 03. Widoki ścian. Przygotowanie podłoŝa jak w punkcie 5.1. Tapeta winylowa biała, gładka. 7. MALOWANIE. ARCHITEKTURA strona 5

6 GRUPA 68 ARCHITEKCI Powierzchnie, które nie są pokryte tapetą i płytkami naleŝy pokryć powłoką malarską. Dotyczy to sufitów podwieszanych oraz fragmentów ściany tworzących obramienie grafiki. 6.1 Decoral 0135 Kolor - złamana biel 8. SUFITY. Występowanie sufity podwieszane, wnęka w hallu. Z uwagi na bardzo rozbudowany układ ścian, wnęk, pilastrów, nadwieszeń elementów konstrukcyjnych oraz dekoracyjnych, zdecydowano o uspokojeniu przestrzeni przez kilka zabiegów, m.in. przez podwieszenie sufitów. Projektowana wysokość sufitów nawiązuje do projektu przebudowy elewacji wejściowej, gdzie bryła wejścia głównego determinuje minimalną wysokość pomieszczenia. Zaprojektowano sufit gładki, na jednym poziomie nad całą przestrzenią hallu. Płyty g.-k. na ruszcie stalowym, podwieszone na wieszakach stalowych. 9. OPRAWY OŚWIETLENIOWE. Projekt zakłada wymianę całości opraw oświetleniowych w hallu, włącznie z demontaŝem istniejących drewnianych konstrukcji pod oprawy. Zaprojektowano oprawy liniowe Eurolight, w nawiązaniu do projektu oświetlenia zewnętrznego nad wejściem głównym. Oprawy zewnętrzne i wewnętrzne będą widoczne poprzez przeszkloną ścianę wejścia głównego, zatem zdecydowano się na dobór tych samych opraw. Część wejściowa hallu oświetlona będzie oprawami prostoliniowymi, w układzie jak oprawy zewnętrzne nad wejściem. Część hallu połoŝona za schodami będzie oświetlona oprawami łamanymi. Przestrzeń pomiędzy wewnętrzną klatką schodową a windami będzie oświetlona oprawami prostoliniowymi. Oprawy wbudowane Eurolight. 8.1 Oprawa Eurolight Organic MF 60. Długość 90cm, 120 cm, 150 cm, 200 cm. Występowanie hall, wg Rys. 02. Rzut sufitów. 8.2 Oprawa Eurolight Organic Zwieszana Hawk Left.. Występowanie hall, wg Rys. 02. Rzut sufitów. 10. WYPOSAśENIE. 9.1 Meble. Opracowanie aranŝacji wnętrz hallu obejmuje projekt lady recepcyjnej. Ladę naleŝy wykonać na wymiar, ARCHITEKTURA strona 6

7 9.2 Grzejniki. GRUPA 68 ARCHITEKCI zgodnie z Rys. 04 projekt lady recepcyjnej. Powierzchnie lady wykończone będą laminatem Formica matowym w kolorze czerwonym. Podcięcie w dolnej, frontowej części lady naleŝy wykończyć blachą ze stali nierdzewnej, podobnie wcięcie pomiędzy korpusem a nadstawką lady. Płyty MDF grubości 25mm i 18mm. Wykończenie laminat Formica K1238 matowy (kolor czerwony) Projekt zakłada wymianę wszystkich grzejników Ŝeliwnych na stalowe grzejniki płytowe. Grzejnik płytowy Purmo Compact C Purmo Compact C33 Kolor - biały Wymiary 900x2300mm Występowanie hall, wg Rys. 01 AranŜacja wnętrz Purmo Compact C33 Kolor - biały Wymiary 900x3300mm Występowanie hall, wg Rys. 01 AranŜacja wnętrz. 11. UWAGI KOŃCOWE Ostateczna akceptacja elementów wykończenia odbywać się będzie poprzez zatwierdzenie i zestawienie próbek dostarczonych Klientowi przez producenta przy udziale projektantów Przed rozpoczęciem malowania ścian naleŝy wykonać próbne malowanie dla ostatecznego zaakceptowania kolorów przez projektanta W wypadku zmian marek referencyjnych zastrzega się dobór i akceptacje ofert zamiennych Wszystkie prace wykonać zgodnie z wiedzą techniczną, normami, przepisami oraz Warunkami wykonania i odbioru robót budowlano-montaŝowych Wszelkie prace wykonywać zgodnie z technologią, wytycznymi i instrukcjami producentów uŝywanych materiałów i produktów Przed zastosowaniem materiałów na budowie sprawdzić waŝność świadectw dopuszczeniowych do stosowania KaŜda faza robót powinna być odebrana przez Inspektora Nadzoru Wykonawca obowiązany jest przedstawić Projektantowi do akceptacji wszelkie rozwiązania robocze, rysunki warsztatowe z odpowiednimi opisami, obliczeniami, próbki materiałów, prototypy wyrobów zarówno ujętych jak i nie ujętych dokumentacją projektową wraz z wymaganymi świadectwami, dopuszczonymi atestami itp. Przed zamówieniem elementów indywidualnych Wykonawca musi sprawdzić ich wymiary na budowie. Arch. Marcin Kasza ARCHITEKTURA strona 7
