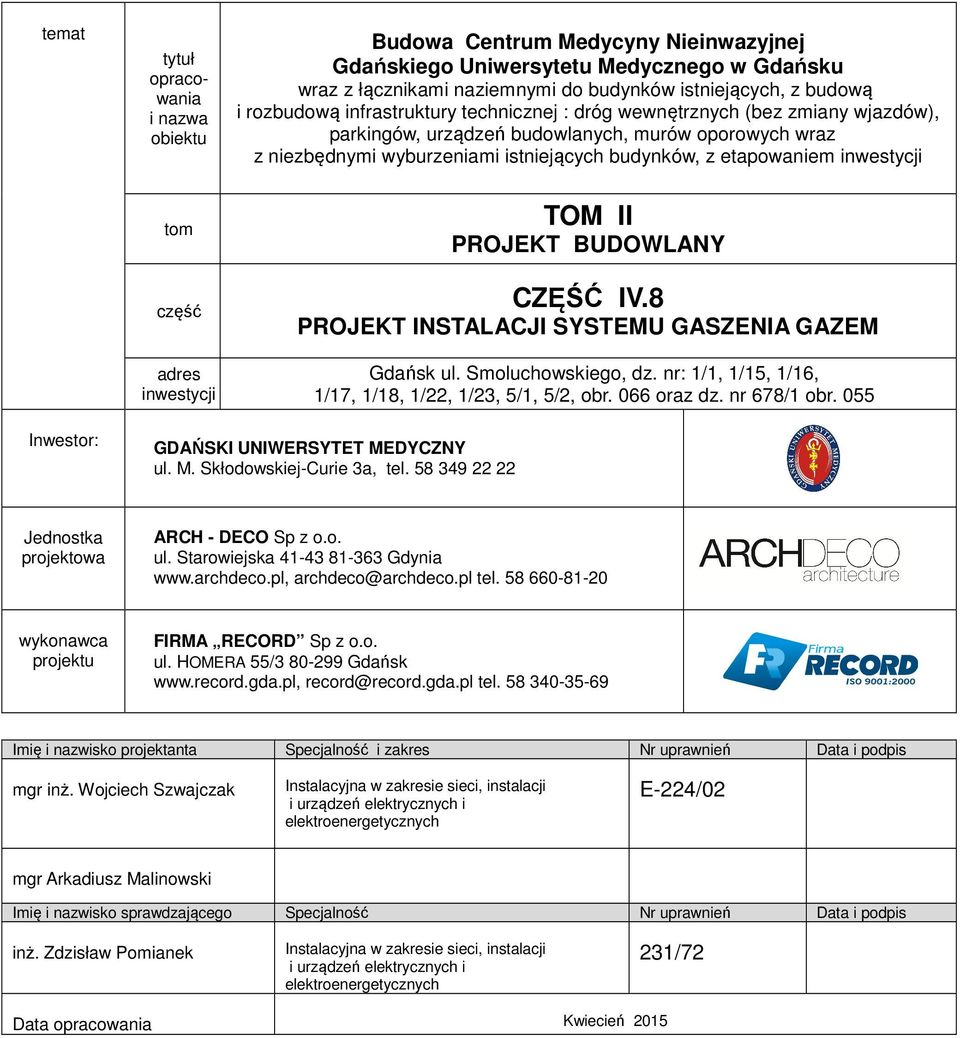

1 temat tytuł opracowania i nazwa obiektu Budowa Centrum Medycyny Nieinwazyjnej Gdańskiego Uniwersytetu Medycznego w Gdańsku wraz z łącznikami naziemnymi do budynków istniejących, z budową i rozbudową infrastruktury technicznej : dróg wewnętrznych (bez zmiany wjazdów), parkingów, urządzeń budowlanych, murów oporowych wraz z niezbędnymi wyburzeniami istniejących budynków, z etapowaniem inwestycji tom część adres inwestycji TOM II PROJEKT BUDOWLANY CZĘŚĆ IV.8 PROJEKT INSTALACJI SYSTEMU GASZENIA GAZEM Gdańsk ul. Smoluchowskiego, dz. nr: 1/1, 1/15, 1/16, 1/17, 1/18, 1/22, 1/23, 5/1, 5/2, obr. 066 oraz dz. nr 678/1 obr. 055 Inwestor: GDAŃSKI UNIWERSYTET MEDYCZNY ul. M. Skłodowskiej-Curie 3a, tel Jednostka projektowa ARCH - DECO Sp z o.o. ul. Starowiejska Gdynia archdeco@archdeco.pl tel wykonawca projektu FIRMA RECORD Sp z o.o. ul. HOMERA 55/ Gdańsk record@record.gda.pl tel Imię i nazwisko projektanta Specjalność i zakres Nr uprawnień Data i podpis mgr inż. Wojciech Szwajczak Instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych E-224/02 mgr Arkadiusz Malinowski Imię i nazwisko sprawdzającego Specjalność Nr uprawnień Data i podpis inż. Zdzisław Pomianek Instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych 231/72 Data opracowania Kwiecień 2015

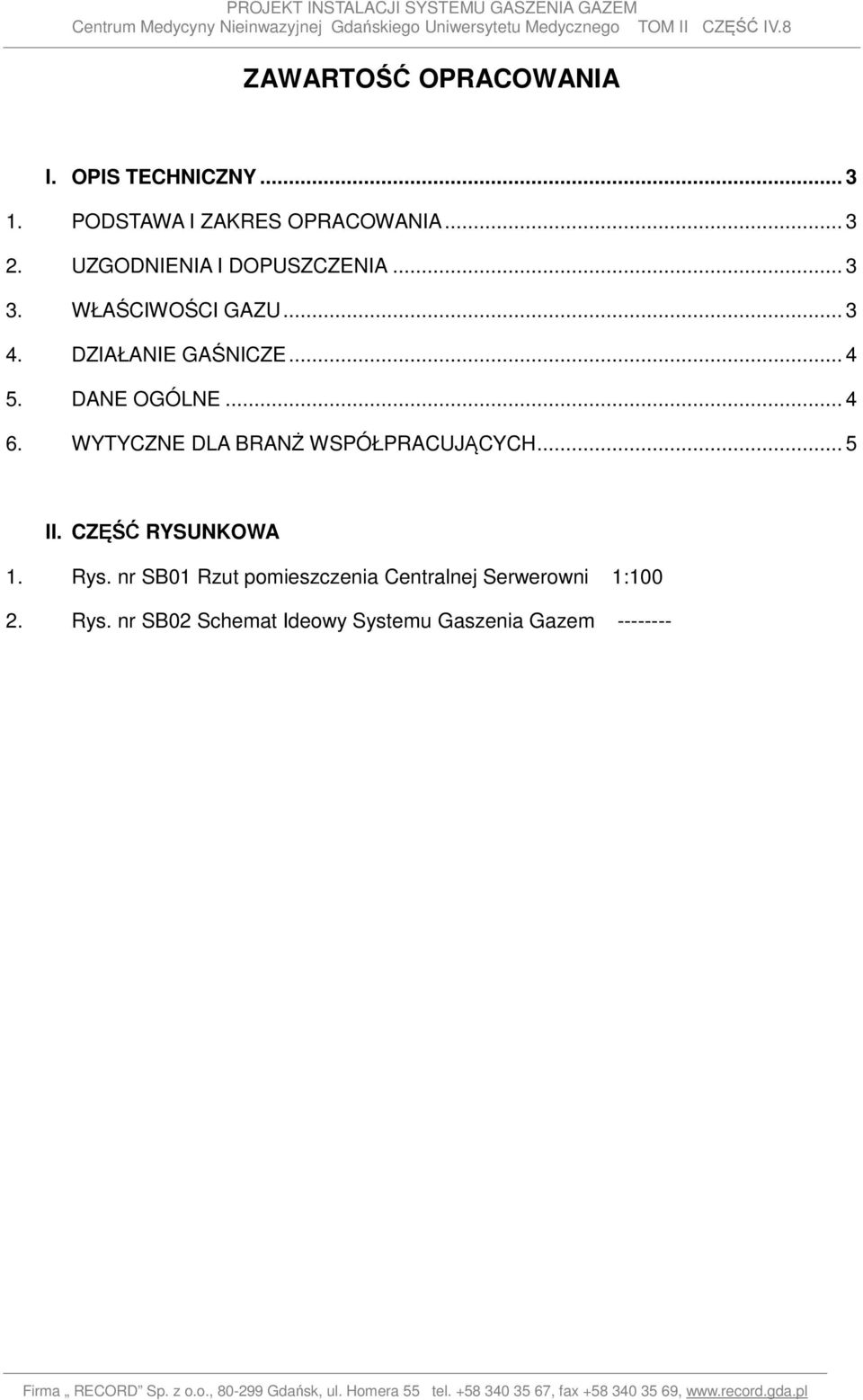

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY PODSTAWA I ZAKRES OPRACOWANIA UZGODNIENIA I DOPUSZCZENIA WŁAŚCIWOŚCI GAZU DZIAŁANIE GAŚNICZE DANE OGÓLNE WYTYCZNE DLA BRANŻ WSPÓŁPRACUJĄCYCH... 5 II. CZĘŚĆ RYSUNKOWA 1. Rys. nr SB01 Rzut pomieszczenia Centralnej Serwerowni 1: Rys. nr SB02 Schemat Ideowy Systemu Gaszenia Gazem

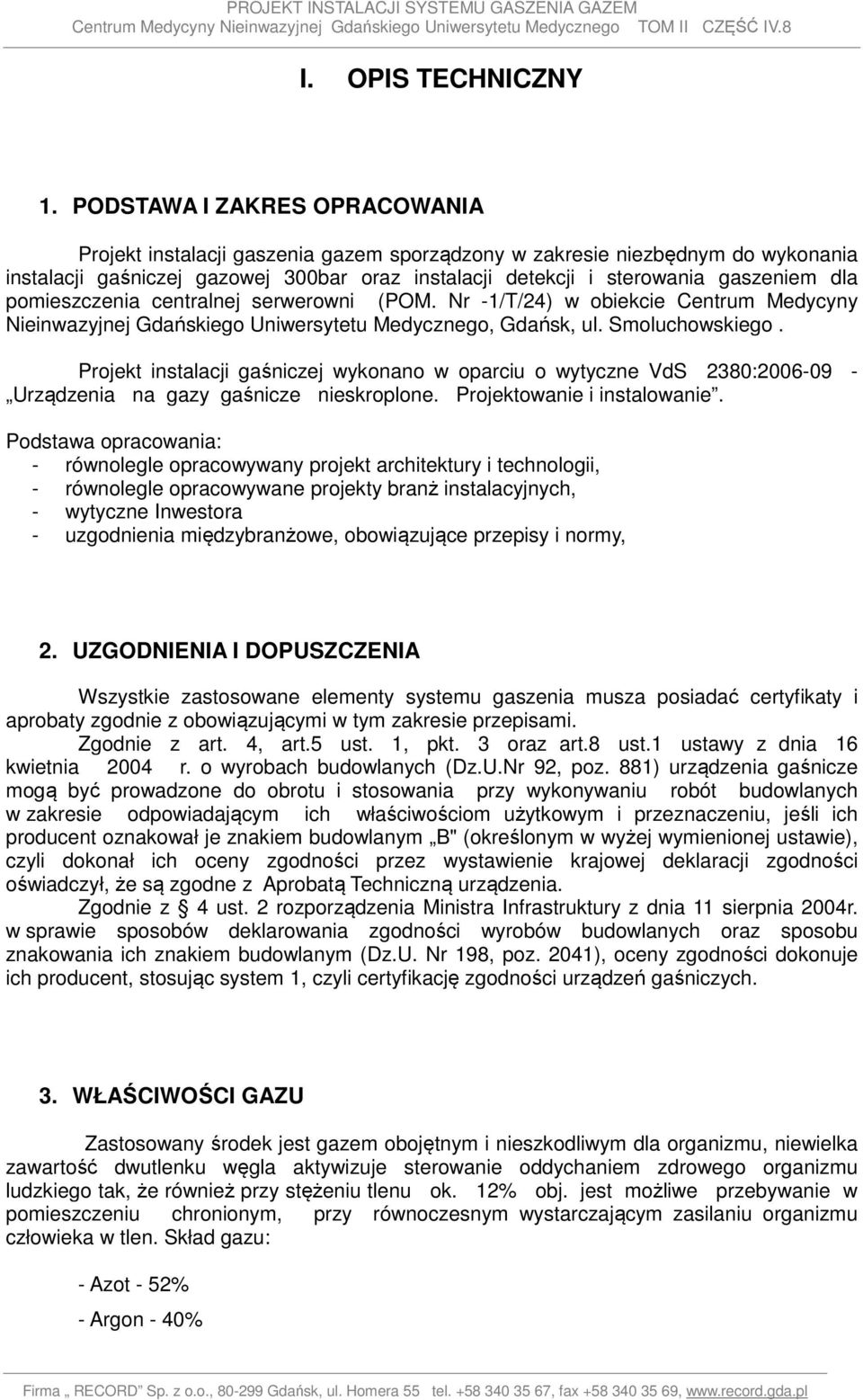

3 I. OPIS TECHNICZNY 1. PODSTAWA I ZAKRES OPRACOWANIA Projekt instalacji gaszenia gazem sporządzony w zakresie niezbędnym do wykonania instalacji gaśniczej gazowej 300bar oraz instalacji detekcji i sterowania gaszeniem dla pomieszczenia centralnej serwerowni (POM. Nr -1/T/24) w obiekcie Centrum Medycyny Nieinwazyjnej Gdańskiego Uniwersytetu Medycznego, Gdańsk, ul. Smoluchowskiego. Projekt instalacji gaśniczej wykonano w oparciu o wytyczne VdS 2380: Urządzenia na gazy gaśnicze nieskroplone. Projektowanie i instalowanie. Podstawa opracowania: - równolegle opracowywany projekt architektury i technologii, - równolegle opracowywane projekty branż instalacyjnych, - wytyczne Inwestora - uzgodnienia międzybranżowe, obowiązujące przepisy i normy, 2. UZGODNIENIA I DOPUSZCZENIA Wszystkie zastosowane elementy systemu gaszenia musza posiadać certyfikaty i aprobaty zgodnie z obowiązującymi w tym zakresie przepisami. Zgodnie z art. 4, art.5 ust. 1, pkt. 3 oraz art.8 ust.1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U.Nr 92, poz. 881) urządzenia gaśnicze mogą być prowadzone do obrotu i stosowania przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeśli ich producent oznakował je znakiem budowlanym B" (określonym w wyżej wymienionej ustawie), czyli dokonał ich oceny zgodności przez wystawienie krajowej deklaracji zgodności oświadczył, że są zgodne z Aprobatą Techniczną urządzenia. Zgodnie z 4 ust. 2 rozporządzenia Ministra Infrastruktury z dnia 11 sierpnia 2004r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. Nr 198, poz. 2041), oceny zgodności dokonuje ich producent, stosując system 1, czyli certyfikację zgodności urządzeń gaśniczych. 3. WŁAŚCIWOŚCI GAZU Zastosowany środek jest gazem obojętnym i nieszkodliwym dla organizmu, niewielka zawartość dwutlenku węgla aktywizuje sterowanie oddychaniem zdrowego organizmu ludzkiego tak, że również przy stężeniu tlenu ok. 12% obj. jest możliwe przebywanie w pomieszczeniu chronionym, przy równoczesnym wystarczającym zasilaniu organizmu człowieka w tlen. Skład gazu: - Azot - 52% - Argon - 40%

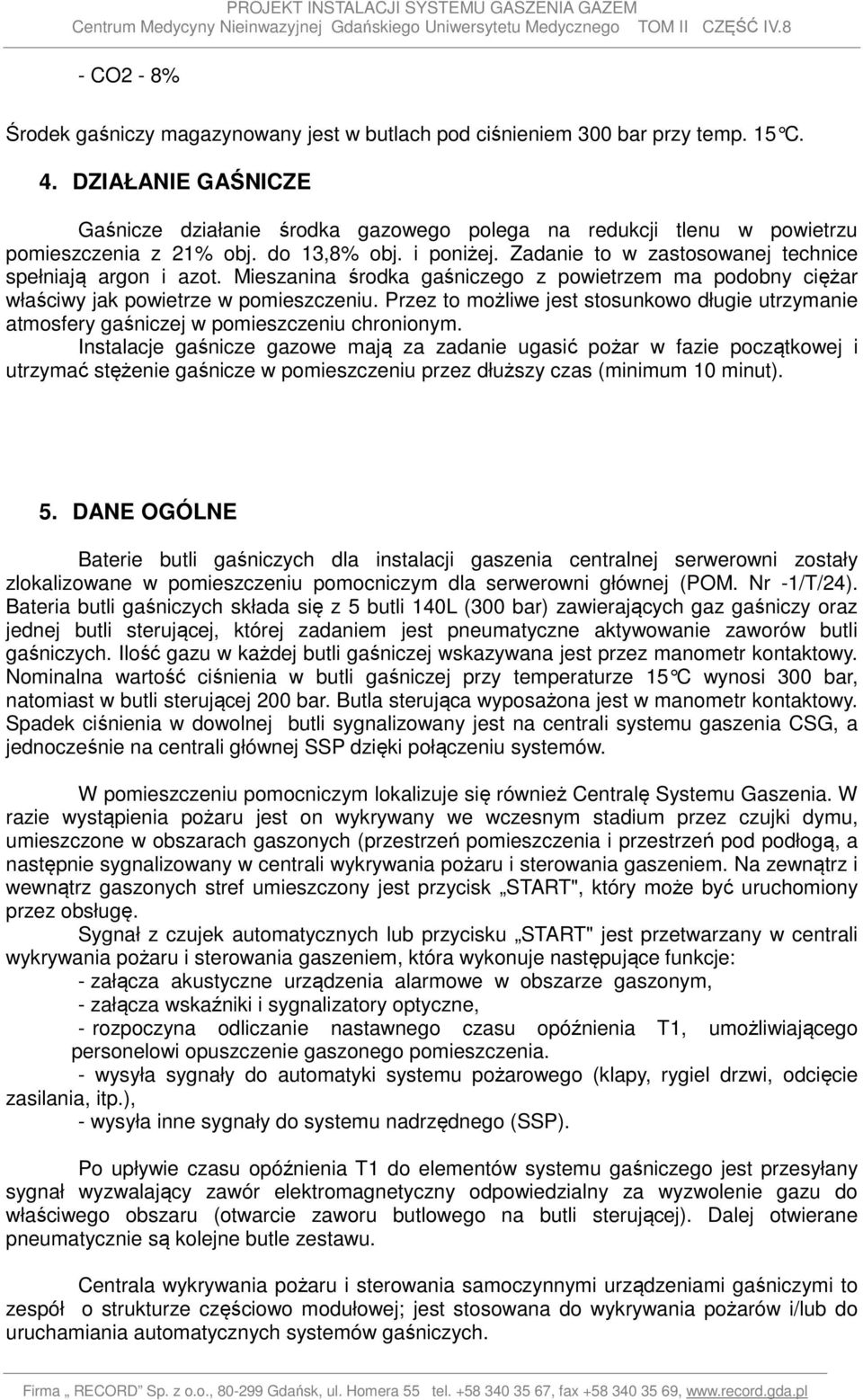

4 - CO2-8% Środek gaśniczy magazynowany jest w butlach pod ciśnieniem 300 bar przy temp. 15 C. 4. DZIAŁANIE GAŚNICZE Gaśnicze działanie środka gazowego polega na redukcji tlenu w powietrzu pomieszczenia z 21% obj. do 13,8% obj. i poniżej. Zadanie to w zastosowanej technice spełniają argon i azot. Mieszanina środka gaśniczego z powietrzem ma podobny ciężar właściwy jak powietrze w pomieszczeniu. Przez to możliwe jest stosunkowo długie utrzymanie atmosfery gaśniczej w pomieszczeniu chronionym. Instalacje gaśnicze gazowe mają za zadanie ugasić pożar w fazie początkowej i utrzymać stężenie gaśnicze w pomieszczeniu przez dłuższy czas (minimum 10 minut). 5. DANE OGÓLNE Baterie butli gaśniczych dla instalacji gaszenia centralnej serwerowni zostały zlokalizowane w pomieszczeniu pomocniczym dla serwerowni głównej (POM. Nr -1/T/24). Bateria butli gaśniczych składa się z 5 butli 140L (300 bar) zawierających gaz gaśniczy oraz jednej butli sterującej, której zadaniem jest pneumatyczne aktywowanie zaworów butli gaśniczych. Ilość gazu w każdej butli gaśniczej wskazywana jest przez manometr kontaktowy. Nominalna wartość ciśnienia w butli gaśniczej przy temperaturze 15 C wynosi 300 bar, natomiast w butli sterującej 200 bar. Butla sterująca wyposażona jest w manometr kontaktowy. Spadek ciśnienia w dowolnej butli sygnalizowany jest na centrali systemu gaszenia CSG, a jednocześnie na centrali głównej SSP dzięki połączeniu systemów. W pomieszczeniu pomocniczym lokalizuje się również Centralę Systemu Gaszenia. W razie wystąpienia pożaru jest on wykrywany we wczesnym stadium przez czujki dymu, umieszczone w obszarach gaszonych (przestrzeń pomieszczenia i przestrzeń pod podłogą, a następnie sygnalizowany w centrali wykrywania pożaru i sterowania gaszeniem. Na zewnątrz i wewnątrz gaszonych stref umieszczony jest przycisk START", który może być uruchomiony przez obsługę. Sygnał z czujek automatycznych lub przycisku START" jest przetwarzany w centrali wykrywania pożaru i sterowania gaszeniem, która wykonuje następujące funkcje: - załącza akustyczne urządzenia alarmowe w obszarze gaszonym, - załącza wskaźniki i sygnalizatory optyczne, - rozpoczyna odliczanie nastawnego czasu opóźnienia T1, umożliwiającego personelowi opuszczenie gaszonego pomieszczenia. - wysyła sygnały do automatyki systemu pożarowego (klapy, rygiel drzwi, odcięcie zasilania, itp.), - wysyła inne sygnały do systemu nadrzędnego (SSP). Po upływie czasu opóźnienia T1 do elementów systemu gaśniczego jest przesyłany sygnał wyzwalający zawór elektromagnetyczny odpowiedzialny za wyzwolenie gazu do właściwego obszaru (otwarcie zaworu butlowego na butli sterującej). Dalej otwierane pneumatycznie są kolejne butle zestawu. Centrala wykrywania pożaru i sterowania samoczynnymi urządzeniami gaśniczymi to zespół o strukturze częściowo modułowej; jest stosowana do wykrywania pożarów i/lub do uruchamiania automatycznych systemów gaśniczych.

5 System musi spełniać wymagania EN 54-2 i EN 54-4, jako centrala wykrywania pożaru z wejściami i wyjściami, do których można przyłączyć elektryczne urządzenia sterujące dla systemów gaśniczych. Jako urządzenie sterowania elektrycznego do systemów gaśniczych spełniać też musi wymagania wprowadzone przez EN Centrala może być używana jako system wykrywania pożaru, jako urządzenie sterowania i opóźniania dla systemów gaśniczych oraz jako urządzenie kombinowane, zawierające funkcje detekcyjne oraz funkcje sterowania gaszeniem. Nadmiar gazu podczas akcji gaśniczej ma być odprowadzony na zewnątrz budynku przez klapę odciążającą o powierzchni czynnej 0,195 m² i kanał odprowadzający o przekroju 0,2 m² w obudowie o klasie odporności EI120. Dla usunięcia gazu gaśniczego lub pozostałości po pożarze wymagana jest wentylacja zamknięta z urządzeniami wyciągowymi, podobnie jak w przypadku każdej gazowej instalacji gaśniczej. Wspomniana wentylacja mechaniczna nie może być częścią normalnej instalacji wentylacji. Sterowanie instalacją wentylacyjną powinno odbywać się z zewnątrz chronionego pomieszczenia. W przypadku braku takiej wentylacji dopuszcza się możliwość wykorzystania sił i środków Straży Pożarnej oraz kanałów odciążających do przewietrzenia pomieszczeń chronionych. Instalację należy wykonać z rur stalowych bez szwu wg DIN EN / P235TR2 (rury 'HP'- wysokociśnieniowe), łączonych za pomocą kształtek stalowych ocynkowanych zgodnych z DIN EN z użyciem teflonu lub past uszczelniających. Wartość maksymalnego ciśnienia roboczego rurociągu powinna być większa niż maksymalny przyrost ciśnienia wyznaczony w obliczeniach hydraulicznych. System rurowania powinien być zabezpieczony przed dopuszczalną siłą uderzenia środka gaśniczego i wydłużeniem/skróceniem termicznym oraz nie powinien być narażony mechanicznie, chemicznie, na drgania, korozję lub inne uszkodzenia. Odległości między uchwytami zgodnie z wytycznymi zamieszczonymi w poniższej tabeli. Każdy rurociąg gaśniczy powinien być zakończony zaślepionym odcinkiem o długości co najmniej 15 cm służącym do gromadzenia zabrudzeń. Należy wykonać uziemienie rurociągów instalacji gaśniczej. Do ochrony pomieszczeń zaprojektowano dysze GRD. Maksymalna wysokość chronionego pomieszczenia przez jeden rząd dysz wynosi 5 m. Wielkość średnicy otworu dyszy wyznacza się na podstawie obliczeń hydraulicznych. Precyzyjne ustalenie zależności pomiędzy dyszami, redukcją ciśnienia, rurociągami itd. przeprowadza się przy użyciu programu komputerowego. Przyjmuje się, że 95% podstawowej ilość gazu gaśniczego jest wyładowywana do pomieszczenia chronionego w czasie do 60 s. 6. WYTYCZNE DLA BRANŻ WSPÓŁPRACUJĄCYCH - Branża budowlana - Pomieszczenie serwerowni należy uszczelnić, aby możliwe było utrzymanie stężenia gaśniczego przez minimum 20 minut. - Wszystkie przejścia instalacyjne przez granicę strefy chronionej uszczelnić i zabezpieczyć zgodnie z zasadami ochrony ppoż. w zakresie odporności ogniowej. - Drzwi w pomieszczeniu powinny być normalnie zamknięte; należy je wyposażyć w samozamykacz. - Drzwi do pomieszczenia chronionego powinny otwierać się na zewnątrz. - Należy zapewnić środki umożliwiające otwarcie drzwi od wewnątrz nawet jeśli zostały zamknięte od zewnątrz.

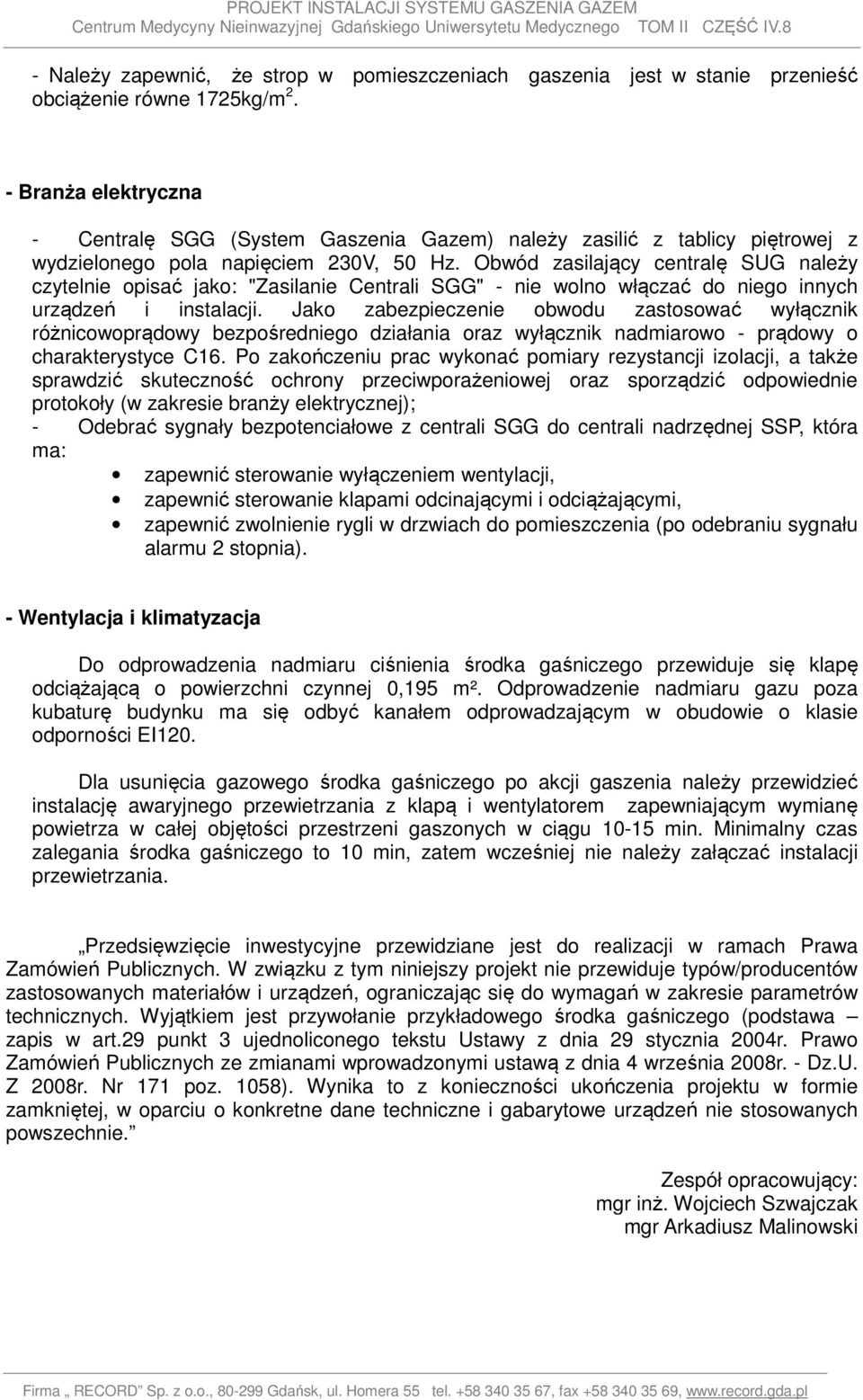

6 - Należy zapewnić, że strop w pomieszczeniach gaszenia jest w stanie przenieść obciążenie równe 1725kg/m 2. - Branża elektryczna - Centralę SGG (System Gaszenia Gazem) należy zasilić z tablicy piętrowej z wydzielonego pola napięciem 230V, 50 Hz. Obwód zasilający centralę SUG należy czytelnie opisać jako: "Zasilanie Centrali SGG" - nie wolno włączać do niego innych urządzeń i instalacji. Jako zabezpieczenie obwodu zastosować wyłącznik różnicowoprądowy bezpośredniego działania oraz wyłącznik nadmiarowo - prądowy o charakterystyce C16. Po zakończeniu prac wykonać pomiary rezystancji izolacji, a także sprawdzić skuteczność ochrony przeciwporażeniowej oraz sporządzić odpowiednie protokoły (w zakresie branży elektrycznej); - Odebrać sygnały bezpotenciałowe z centrali SGG do centrali nadrzędnej SSP, która ma: zapewnić sterowanie wyłączeniem wentylacji, zapewnić sterowanie klapami odcinającymi i odciążającymi, zapewnić zwolnienie rygli w drzwiach do pomieszczenia (po odebraniu sygnału alarmu 2 stopnia). - Wentylacja i klimatyzacja Do odprowadzenia nadmiaru ciśnienia środka gaśniczego przewiduje się klapę odciążającą o powierzchni czynnej 0,195 m². Odprowadzenie nadmiaru gazu poza kubaturę budynku ma się odbyć kanałem odprowadzającym w obudowie o klasie odporności EI120. Dla usunięcia gazowego środka gaśniczego po akcji gaszenia należy przewidzieć instalację awaryjnego przewietrzania z klapą i wentylatorem zapewniającym wymianę powietrza w całej objętości przestrzeni gaszonych w ciągu min. Minimalny czas zalegania środka gaśniczego to 10 min, zatem wcześniej nie należy załączać instalacji przewietrzania. Przedsięwzięcie inwestycyjne przewidziane jest do realizacji w ramach Prawa Zamówień Publicznych. W związku z tym niniejszy projekt nie przewiduje typów/producentów zastosowanych materiałów i urządzeń, ograniczając się do wymagań w zakresie parametrów technicznych. Wyjątkiem jest przywołanie przykładowego środka gaśniczego (podstawa zapis w art.29 punkt 3 ujednoliconego tekstu Ustawy z dnia 29 stycznia 2004r. Prawo Zamówień Publicznych ze zmianami wprowadzonymi ustawą z dnia 4 września 2008r. - Dz.U. Z 2008r. Nr 171 poz. 1058). Wynika to z konieczności ukończenia projektu w formie zamkniętej, w oparciu o konkretne dane techniczne i gabarytowe urządzeń nie stosowanych powszechnie. Zespół opracowujący: mgr inż. Wojciech Szwajczak mgr Arkadiusz Malinowski

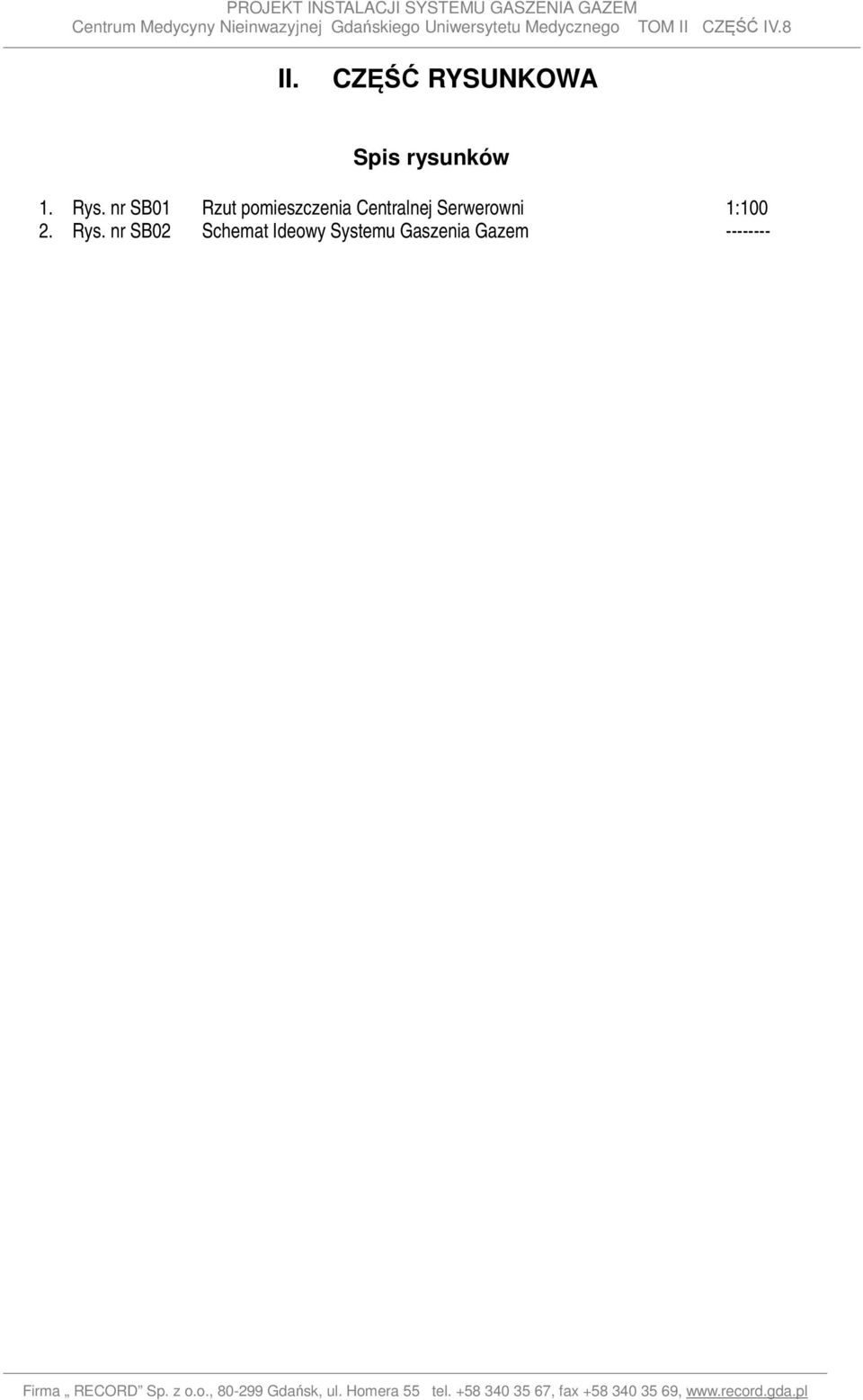

7 II. CZĘŚĆ RYSUNKOWA Spis rysunków 1. Rys. nr SB01 Rzut pomieszczenia Centralnej Serwerowni 1: Rys. nr SB02 Schemat Ideowy Systemu Gaszenia Gazem
