Wytyczne CNBOP PIB W 0003 Systemy oddymiania klatek schodowych Tomasz Kiełbasa

Transkrypt

1 Wytyczne CNBOP PIB W 0003 Systemy oddymiania klatek schodowych Tomasz Kiełbasa Kierownik Jednostki Certyfikującej CNBOP-PIB

2 Dlaczego CNBOP-PIB? Badania, aprobacja/oceny techniczne i certyfikacja wyrobów stosowanych w ochronie przeciwpożarowej, Prace naukowo-badawcze, badawczo-rozwojowe, Prace normalizacyjne, Opinie techniczne, ekspertyzy, oceny instalacji, Szkolenia, konferencje - projektanci, instalatorzy, konserwatorzy, rzeczoznawcy, właściciele, zarządcy, inwestorzy Publikacje - monografie, kwartalnik naukowy, standardy, wytyczne Bezpieczeństwo Pożarowe obiektów!

3 Wytyczne CNBOP-PIB

4 Dlaczego systemy oddymiania klatek schodowych?

5 Zespół autorski

6 Wprowadzenie Przedmiotem wytycznych są systemy oddymiania klatek schodowych w budynkach, w których ich zastosowanie jest wymagane przez przepisy techniczno-budowlane. Wobec dużego zróżnicowania konstrukcji i układu klatek schodowych spotykanych w budownictwie zakres stosowania wytycznych doprecyzowany został w treści dalszych rozdziałów. W innych budynkach projektowanie i wykonanie systemu oddymiania zgodnie z niniejszymi wytycznymi może być realizowane, pod warunkiem potwierdzenia skuteczności przyjętych rozwiązań za pomocą analiz numerycznych i testów dymowych.

7 Wprowadzenie Zabezpieczenie przed zadymieniem i oddymianie poziomych dróg ewakuacyjnych, nie stanowiących części przestrzeni klatek schodowych, pozostaje poza zakresem rozwiązań opisanych w niniejszych wytycznych. System oddymiania klatek schodowych nie stanowi instalacji oddymiania korytarzy przyległych do klatki schodowej. Oddymianie szybów windowych wydzielonych z przestrzeni klatki schodowej nie jest objęte zakresem niniejszych wytycznych.

8 Wytyczne CNBOP-PIB W-0003: Definicje, symbole i jednostki 3. Wymaganie oddymiania klatek schodowych 4. Założenia do scenariuszy pożarowych dla budynków wyposażonych w systemy oddymiania klatek schodowych Budynki ZL IV średniowysokie z klatkami schodowymi nieobudowanymi lub niezamykanymi drzwiami przeciwpożarowymi Budynki ZL IV wysokie Budynki ZL IV średniowysokie z klatkami schodowymi obudowanymi i zamykanymi drzwiami przeciwpożarowymi Budynki użyteczności publicznej średniowysokie i niskie

9 Wytyczne CNBOP-PIB W-0003: Czynniki wpływające na efektywność systemów oddymiania klatki schodowej Rozwój pożaru w pomieszczeniu Stratyfikacja termiczna Siła oddziaływania wiatru 6. Zasady projektowania systemów oddymiania Powierzchnia obliczeniowa klatki schodowej (A KS-O ) Określenie parametrów elementów wykonawczych systemów oddymiania grawitacyjnego Określenie parametrów elementów wykonawczych systemów oddymiania z nawiewem mechanicznym Rozdział powietrza nawiewanego do klatki schodowej Wymagania uzupełniające dla systemu oddymiania grawitacyjnego i systemu oddymiania z nawiewem mechanicznym

10 Wytyczne CNBOP-PIB W-0003: Zasady prowadzenia analizy numerycznej dla systemów oddymiania klatek schodowych Cel wykonywania analiz obliczeniowej mechaniki płynów (CFD) Programy komputerowe Analiza skuteczności oddymiania klatki schodowej Model obliczeniowy Założenia do wykonywanej analizy Przebieg analizy Warunki początkowe wewnątrz i na zewnątrz Czas analizy Kryteria oceny skuteczności systemu oddymiania klatki schodowej Raport z analizy CFD

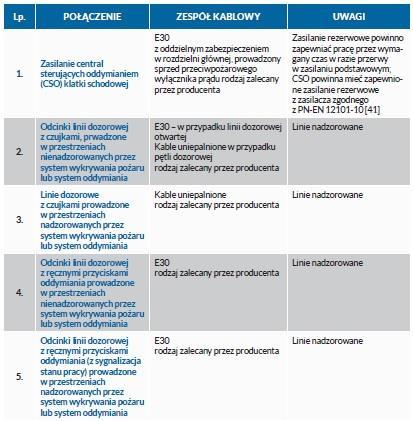

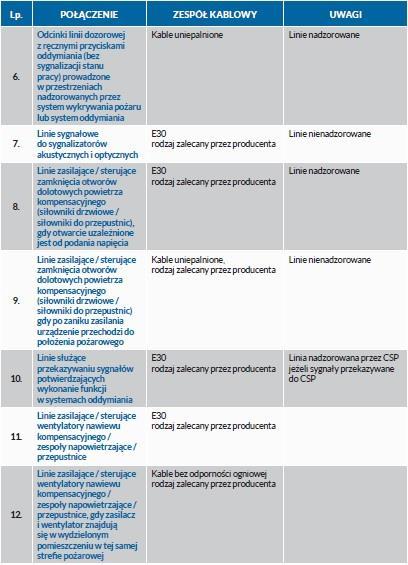

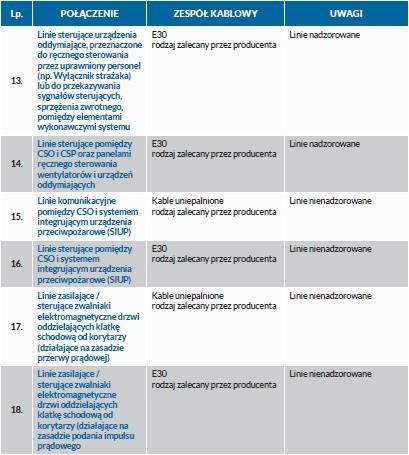

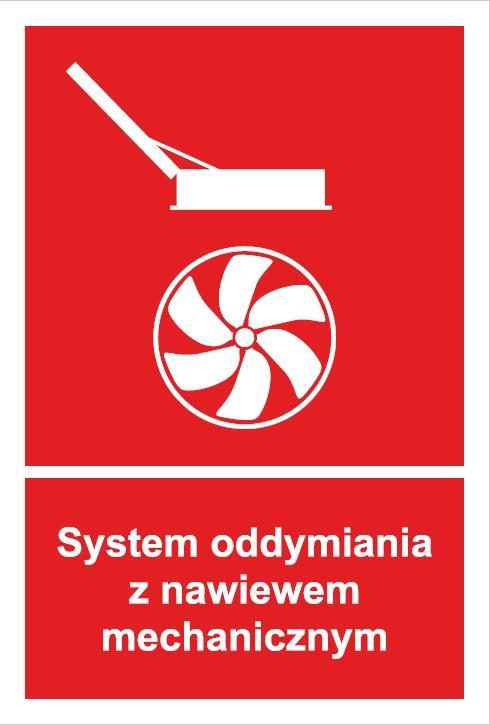

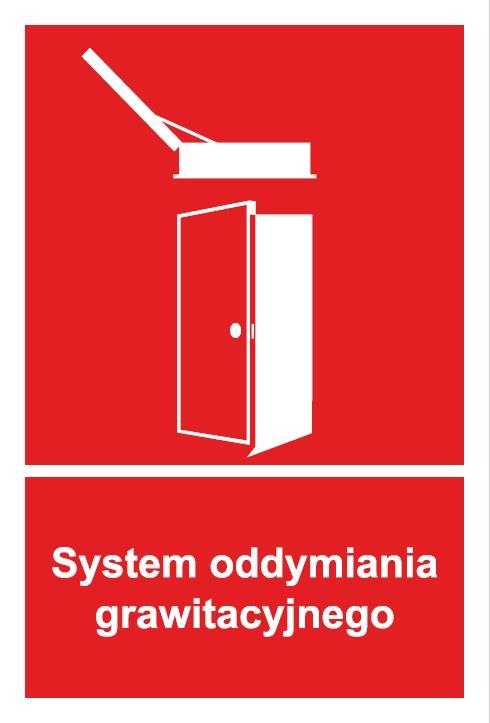

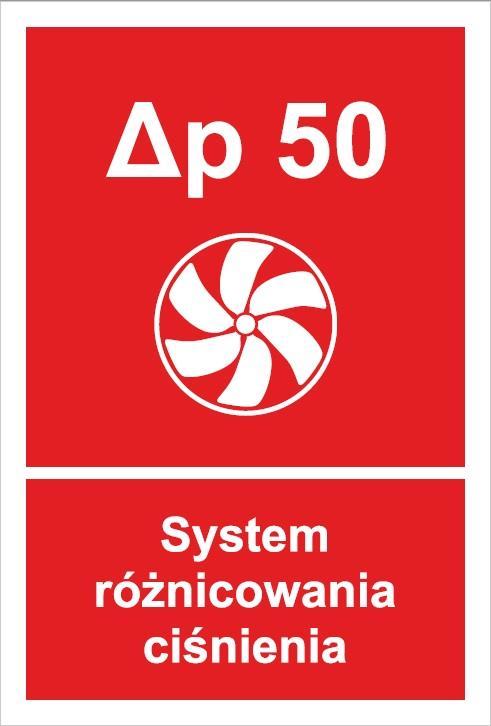

11 Wytyczne CNBOP-PIB W-0003: Wymagania dla zestawów do odprowadzania dymu i ciepła z klatek schodowych 9. Zasilanie i okablowanie systemu oddymiania 10. Testowanie i nadzór nad stanem systemu oddymiania Testy odbiorowe Testy okresowe 11. Zalecenia usprawniające działanie ekip ratowniczych Wymagania obligatoryjne Wymagania fakultatywne oznakowanie, sterowanie, alarmowanie użytkowników, obowiązki ochrony budynku.

12 Wytyczne CNBOP-PIB W-0003:2016 ZAŁĄCZNIKI 1. Przykłady wyznaczania powierzchni obliczeniowej (A KS-O ) dla klatek schodowych o różnej konstrukcji 2. Powierzchnie nieszczelności wybranych przegród występujących w klatce schodowej 3. Wzór protokołu testu odbiorowego 4. Wzór protokołu testu okresowego

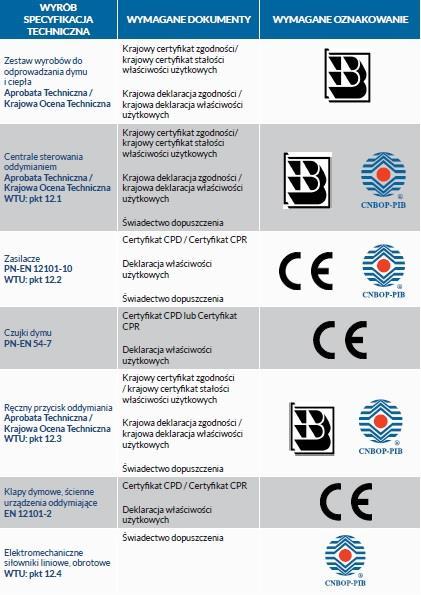

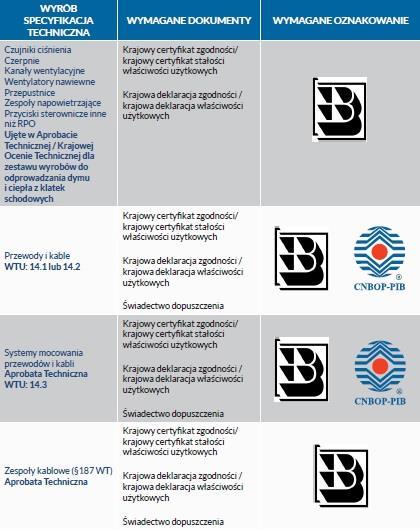

13 Definicja systemu oddymiania klatki schodowej System oddymiania klatki schodowej - zestaw wyrobów do odprowadzania dymu i ciepła z klatki schodowej, dobranych pod kątem ich właściwego współdziałania. Przydatność zestawu do stosowania w budownictwie powinna być potwierdzona przez CNBOP-PIB: Certyfikatem Zgodności z Aprobatą Techniczną (do r.) lub Krajowym Certyfikatem Stałości Właściwości Użytkowych na zgodność z Krajową Oceną Techniczną (od r.), wydanymi dla zestawu wyrobów i dla którego producent wystawił krajową deklarację właściwości użytkowych oraz oznakował zestaw wyrobów znakiem budowlanym.

14 Zestaw wyrobów budowlanych wg polskich przepisów Rozporządzenie MIiB z dnia r. w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. poz. 1966) Systemy kontroli rozprzestrzeniania dymu i ciepła - zestawy: zestawy do odprowadzania dymu i ciepła, zestawy do różnicowania ciśnienia, zestawy do sterowania odcięciami przeciwpożarowymi.

15 Wymagania dla zestawu wyrobów Zestaw do grawitacyjnego / mechanicznego odprowadzania dymu i ciepła z klatki schodowej wymagania aprobat technicznych CNBOP-PIB: wymagania ogólne, wzajemna kompatybilność elektryczna elementów zestawu, funkcjonalność, niezawodność działania, trwałość, skuteczność oddymiania.

16 Systemy oddymiania klatek schodowych wg VdS 2221 VdS 2221:2007 Urządzenia do oddymiania klatek schodowych. Projektowanie i instalowanie 4.1 System Wbudowany system, składający się z: urządzeń sterowania ręcznego, urządzeń sterujących, urządzeń wykrywania pożaru, urządzeń zasilających, urządzeń wyzwalających, względnie napędów elektromechanicznych, powinien mieć certyfikat uznania zgodnie z wytycznymi VdS VdS 2594 Systemy. Wymagania i metody badań.
