1 PL H.264 4CH DVR Instrukcja obsługi URZ0132 Przed podłączeniem i uruchomieniem urządzenia należy dokładnie przeczytać niniejszą instrukcję obsługi.

2

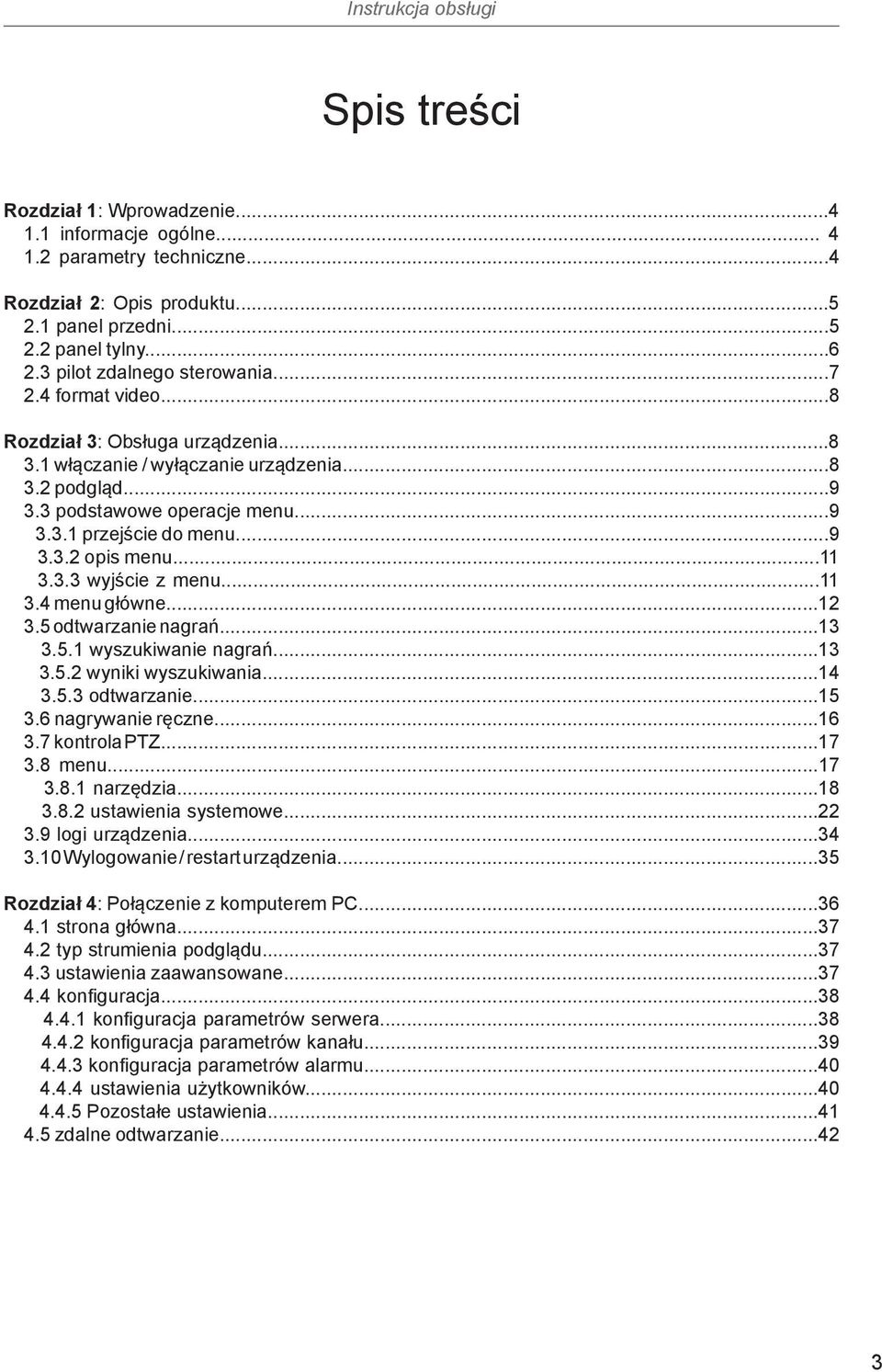

3 Spis treści Rozdział 1: Wprowadzenie informacje ogólne parametry techniczne...4 Rozdział 2: Opis produktu panel przedni panel tylny pilot zdalnego sterowania format video...8 Rozdział 3: Obsługa urządzenia włączanie / wyłączanie urządzenia podgląd podstawowe operacje menu przejście do menu opis menu wyjście z menu menu główne odtwarzanie nagrań wyszukiwanie nagrań wyniki wyszukiwania odtwarzanie nagrywanie ręczne kontrola PTZ menu narzędzia ustawienia systemowe logi urządzenia Wylogowanie / restart urządzenia...35 Rozdział 4: Połączenie z komputerem PC strona główna typ strumienia podglądu ustawienia zaawansowane konfiguracja konfiguracja parametrów serwera konfiguracja parametrów kanału konfiguracja parametrów alarmu ustawienia użytkowników Pozostałe ustawienia zdalne odtwarzanie

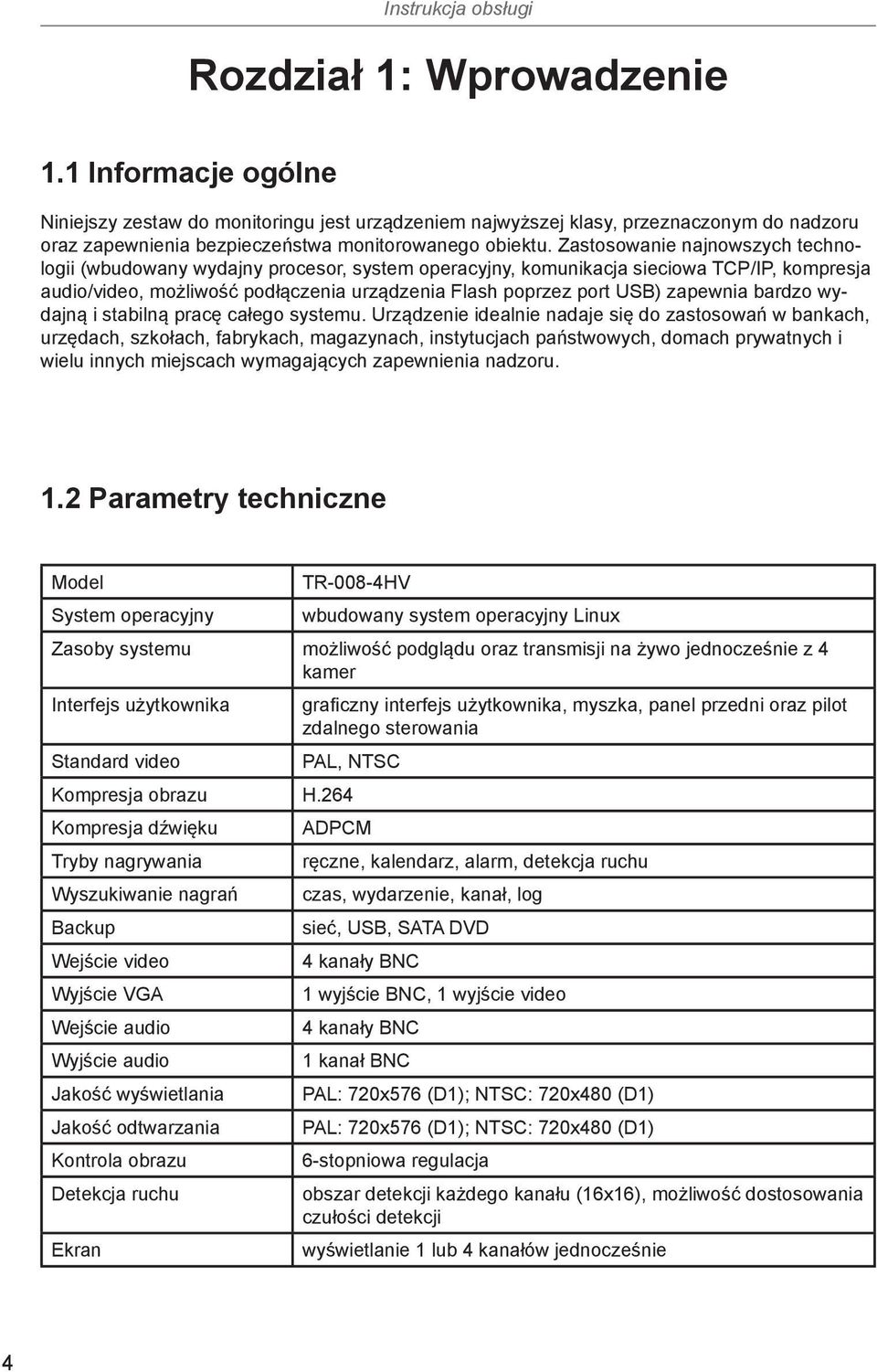

4 Rozdział 1: Wprowadzenie 1.1 Informacje ogólne Niniejszy zestaw do monitoringu jest urządzeniem najwyższej klasy, przeznaczonym do nadzoru oraz zapewnienia bezpieczeństwa monitorowanego obiektu. Zastosowanie najnowszych technologii (wbudowany wydajny procesor, system operacyjny, komunikacja sieciowa TCP/IP, kompresja audio/video, możliwość podłączenia urządzenia Flash poprzez port USB) zapewnia bardzo wydajną i stabilną pracę całego systemu. Urządzenie idealnie nadaje się do zastosowań w bankach, urzędach, szkołach, fabrykach, magazynach, instytucjach państwowych, domach prywatnych i wielu innych miejscach wymagających zapewnienia nadzoru. 1.2 Parametry techniczne Model System operacyjny TR-008-4HV wbudowany system operacyjny Linux Zasoby systemu możliwość podglądu oraz transmisji na żywo jednocześnie z 4 kamer Interfejs użytkownika graficzny interfejs użytkownika, myszka, panel przedni oraz pilot zdalnego sterowania Standard video PAL, NTSC Kompresja obrazu H.264 Kompresja dźwięku ADPCM Tryby nagrywania ręczne, kalendarz, alarm, detekcja ruchu Wyszukiwanie nagrań czas, wydarzenie, kanał, log Backup sieć, USB, SATA DVD Wejście video 4 kanały BNC Wyjście VGA 1 wyjście BNC, 1 wyjście video Wejście audio 4 kanały BNC Wyjście audio 1 kanał BNC Jakość wyświetlania PAL: 720x576 (D1); NTSC: 720x480 (D1) Jakość odtwarzania PAL: 720x576 (D1); NTSC: 720x480 (D1) Kontrola obrazu 6-stopniowa regulacja Detekcja ruchu obszar detekcji każdego kanału (16x16), możliwość dostosowania czułości detekcji Ekran wyświetlanie 1 lub 4 kanałów jednocześnie 4

5 Jakość video PAL: 25 ramek/sek (regulowane) NTSC: 30 ramek/sek (regulowane) Zapis video dysk twardy, sieć Odtwarzanie lokalne 1 lub 4 kanały odtwarzane jednocześnie Wejście alarmu 4 wejścia Wyjście alarmu 1 wyjście Kontrola PTZ RS485 Interfejs dysku twardego 2 interfejsy SATA Interfejs sieciowy port RJ45 10M/100M Ethernet Interfejs USB 1 x USB 2.0 high-speed oraz 1 x USB 1.1 Zasilanie 12V, 3A Rozdział 2: Opis produktu 2.1 Panel przedni 1. CH- 2. CH+ 3. QUAD 4. MENU 5. ESC 6. REC 7. PLAY/PAUZA 8. STOP 9. REW 10. FWD 11. Lewo 12. Dół 13. Prawy 14. Góra 15. OK 16. Wskaźnik start 17. Wskaźnik nagrywania 18. Wskaźnik zasilania 19. Sensor podczerwieni 20. PTZ 5

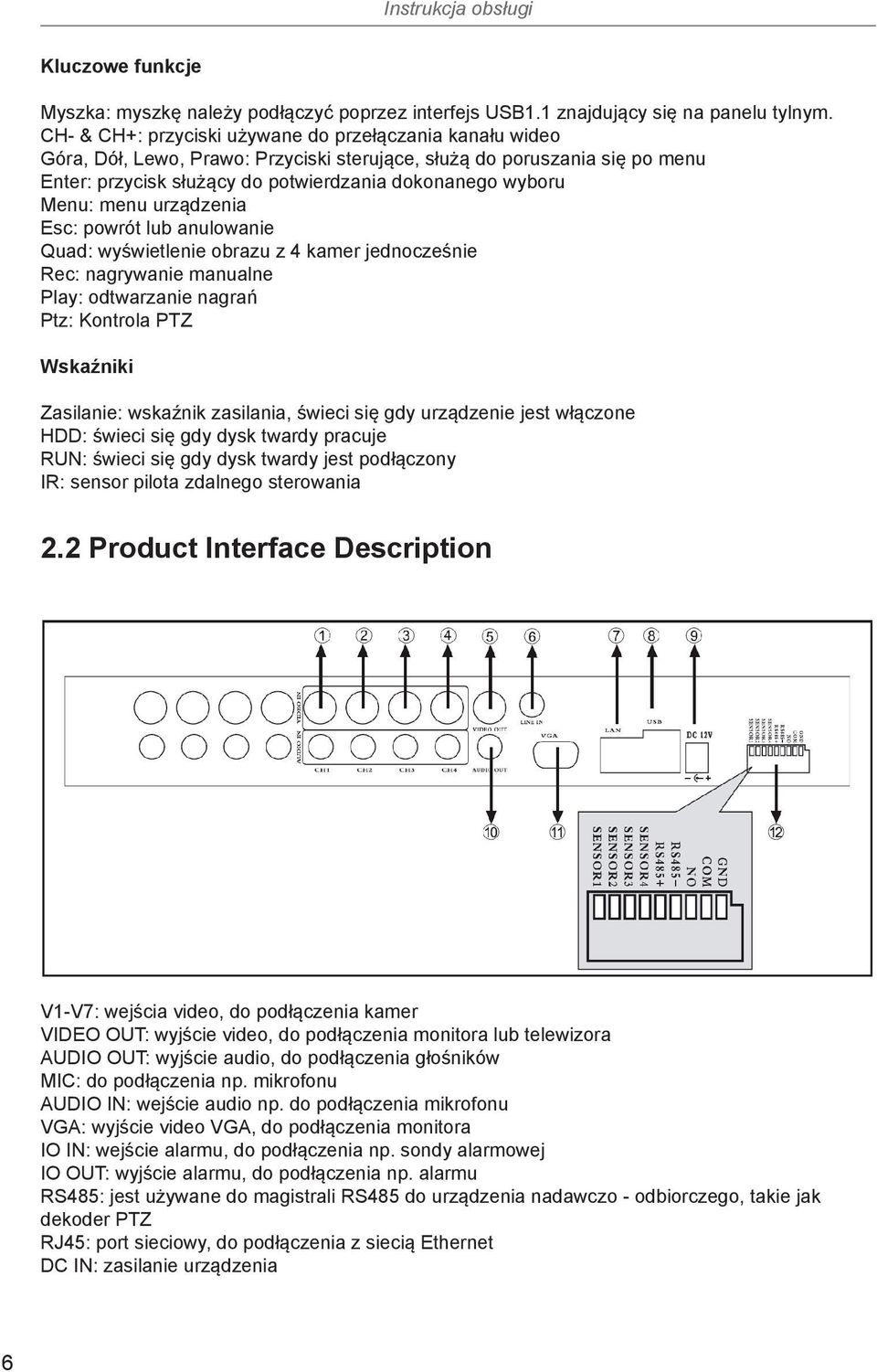

6 Kluczowe funkcje Myszka: myszkę należy podłączyć poprzez interfejs USB1.1 znajdujący się na panelu tylnym. CH- & CH+: przyciski używane do przełączania kanału wideo Góra, Dół, Lewo, Prawo: Przyciski sterujące, służą do poruszania się po menu Enter: przycisk służący do potwierdzania dokonanego wyboru Menu: menu urządzenia Esc: powrót lub anulowanie Quad: wyświetlenie obrazu z 4 kamer jednocześnie Rec: nagrywanie manualne Play: odtwarzanie nagrań Ptz: Kontrola PTZ Wskaźniki Zasilanie: wskaźnik zasilania, świeci się gdy urządzenie jest włączone HDD: świeci się gdy dysk twardy pracuje RUN: świeci się gdy dysk twardy jest podłączony IR: sensor pilota zdalnego sterowania 2.2 Product Interface Description V1-V7: wejścia video, do podłączenia kamer VIDEO OUT: wyjście video, do podłączenia monitora lub telewizora AUDIO OUT: wyjście audio, do podłączenia głośników MIC: do podłączenia np. mikrofonu AUDIO IN: wejście audio np. do podłączenia mikrofonu VGA: wyjście video VGA, do podłączenia monitora IO IN: wejście alarmu, do podłączenia np. sondy alarmowej IO OUT: wyjście alarmu, do podłączenia np. alarmu RS485: jest używane do magistrali RS485 do urządzenia nadawczo - odbiorczego, takie jak dekoder PTZ RJ45: port sieciowy, do podłączenia z siecią Ethernet DC IN: zasilanie urządzenia 6

7 2.3 Pilot zdalnego sterowania Instrukcja obsługi 1-9 Wybór kanału Przycisk numeryczny ALL Wyświetlenie wszystkich kanałów Menu Wejście/wyjście z menu W górę W dół OK Wybór/modyfikacja elementu Przewijanie do tyłu Play/pauza Przewijanie do przodu REC Nagrywanie Zatrzymywanie Wyciszenie ESC Wyjście PTZ Kontrola PTZ control mode FOCUS+ Ostrość + FOCUS- Ostrość - IRIS+ Przysłona obiektywu + IRIS- Przysłona obiektywu - ZOOM+ Zoom + ZOOM- Zoom - 7

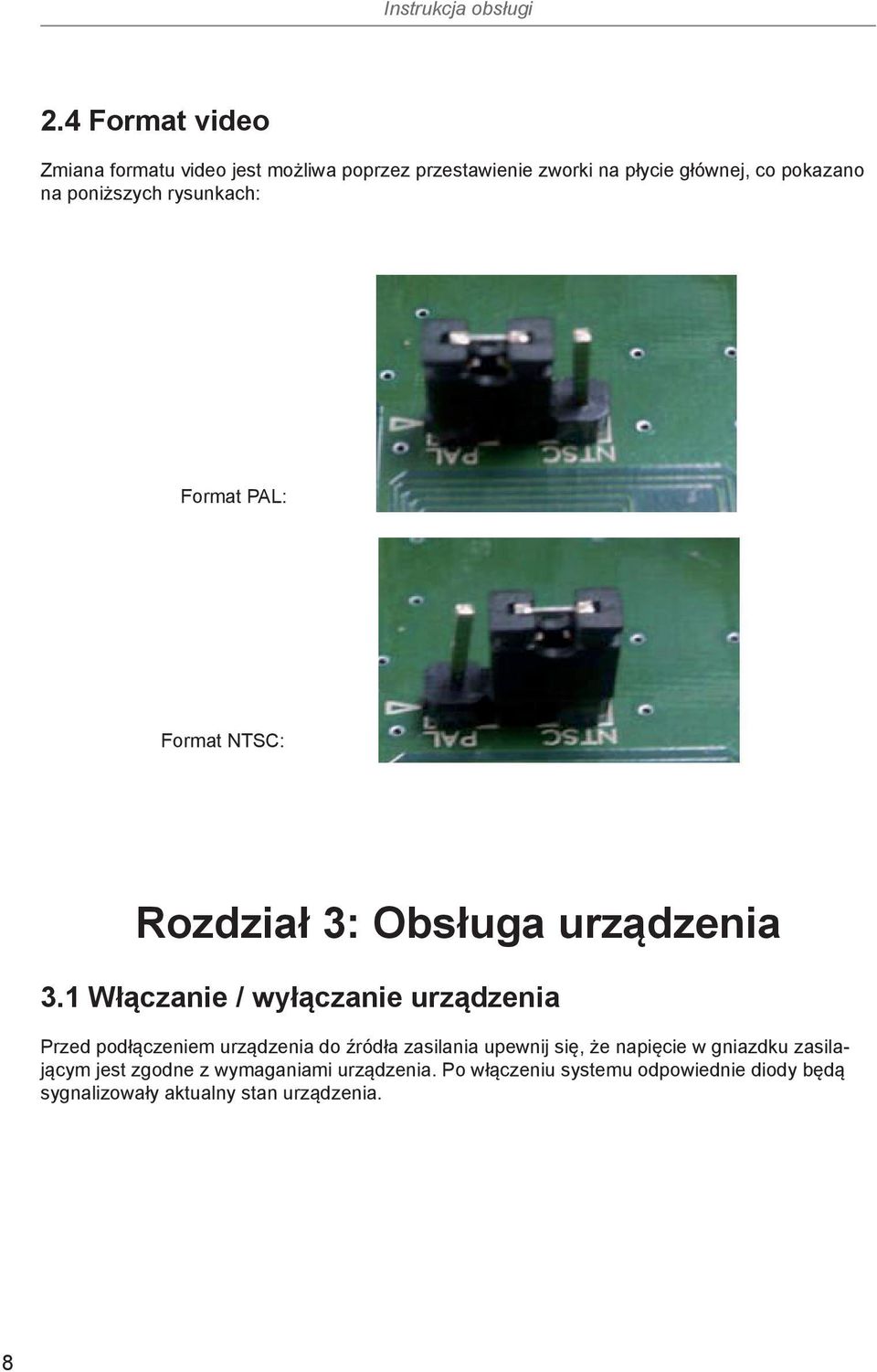

8 2.4 Format video Zmiana formatu video jest możliwa poprzez przestawienie zworki na płycie głównej, co pokazano na poniższych rysunkach: Format PAL: Format NTSC: Rozdział 3: Obsługa urządzenia 3.1 Włączanie / wyłączanie urządzenia Przed podłączeniem urządzenia do źródła zasilania upewnij się, że napięcie w gniazdku zasilającym jest zgodne z wymaganiami urządzenia. Po włączeniu systemu odpowiednie diody będą sygnalizowały aktualny stan urządzenia. 8

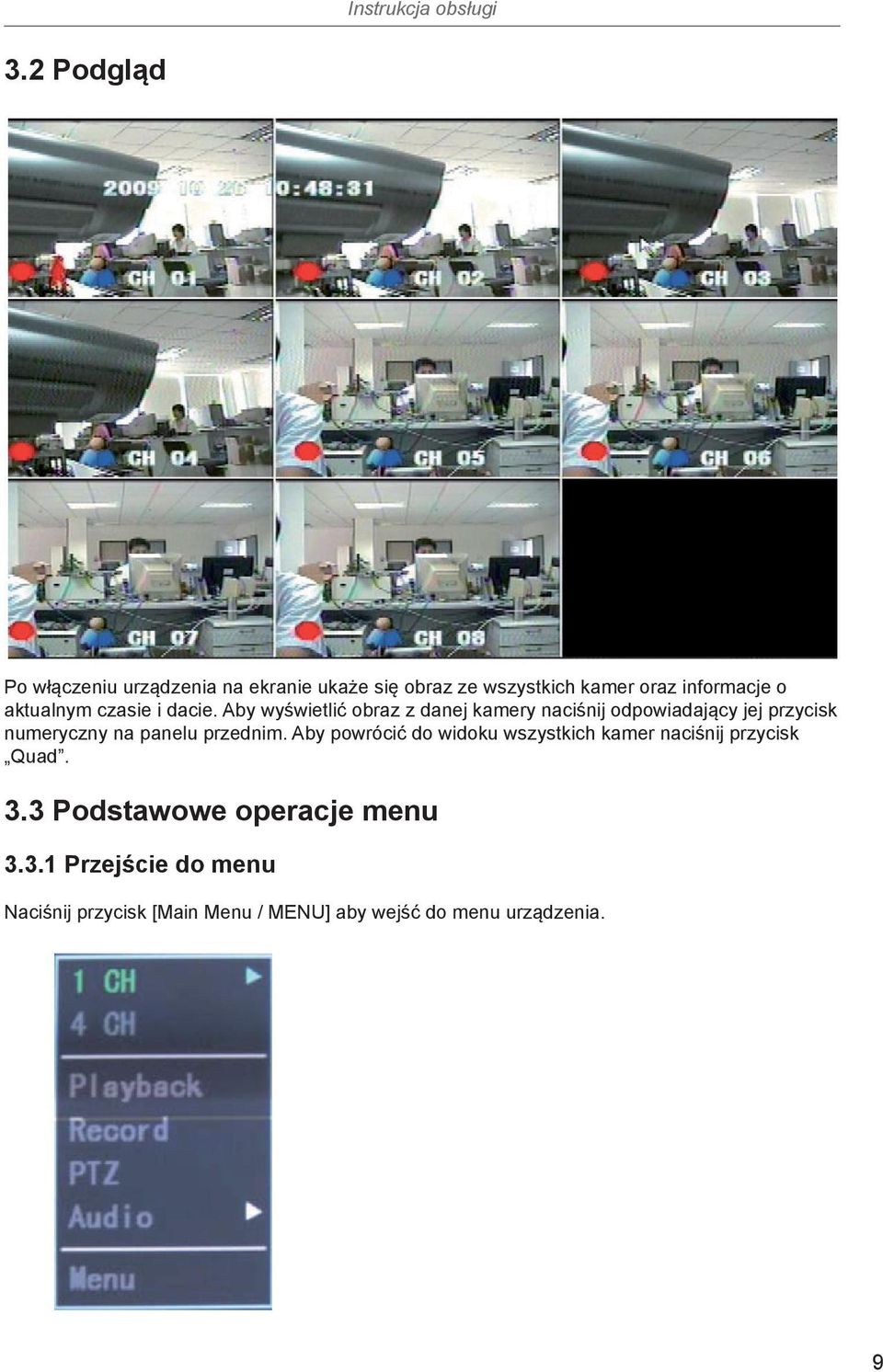

9 3.2 Podgląd Po włączeniu urządzenia na ekranie ukaże się obraz ze wszystkich kamer oraz informacje o aktualnym czasie i dacie. Aby wyświetlić obraz z danej kamery naciśnij odpowiadający jej przycisk numeryczny na panelu przednim. Aby powrócić do widoku wszystkich kamer naciśnij przycisk Quad. 3.3 Podstawowe operacje menu Przejście do menu Naciśnij przycisk [Main Menu / MENU] aby wejść do menu urządzenia. 9

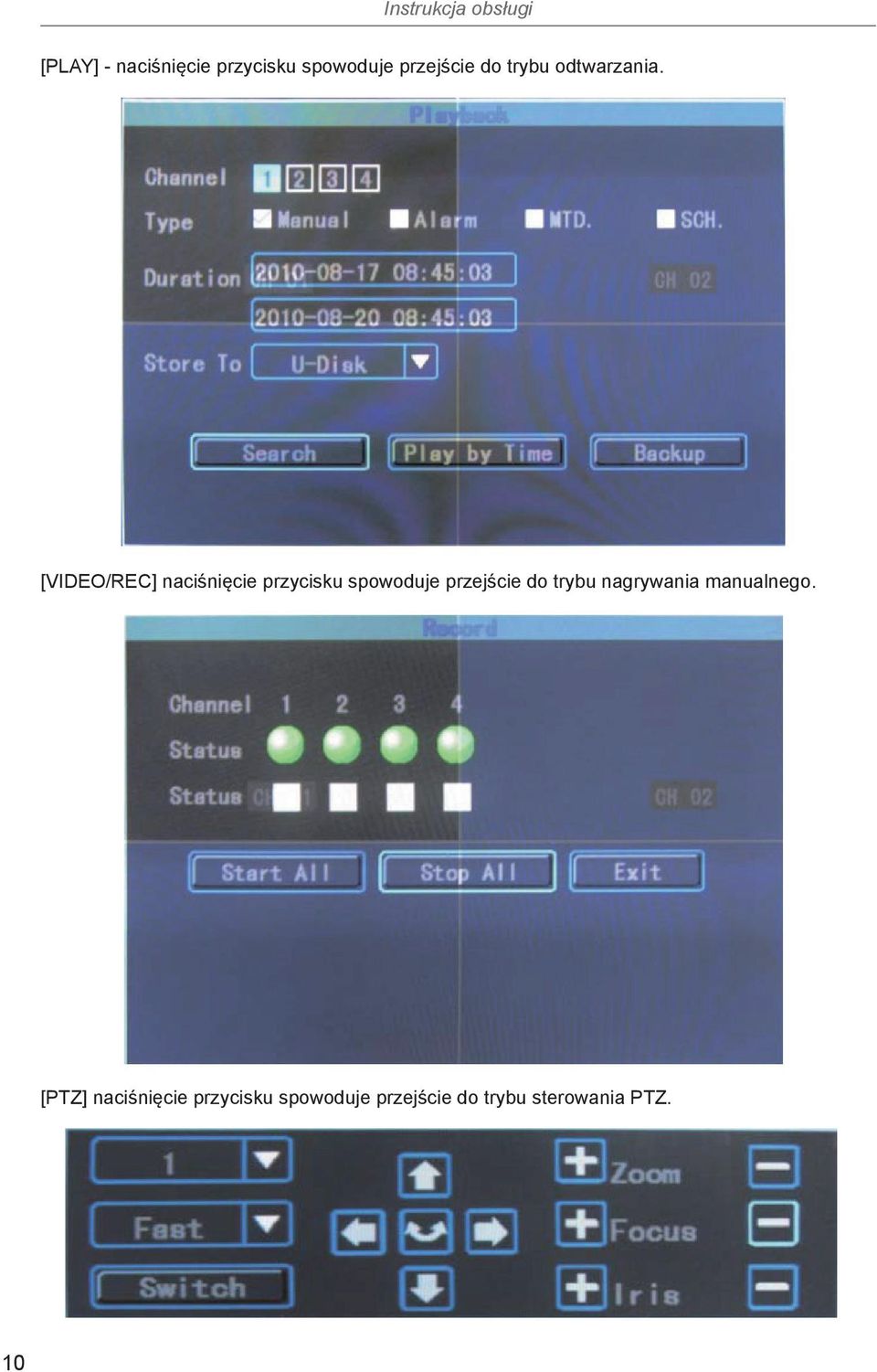

10 [PLAY] - naciśnięcie przycisku spowoduje przejście do trybu odtwarzania. [VIDEO/REC] naciśnięcie przycisku spowoduje przejście do trybu nagrywania manualnego. [PTZ] naciśnięcie przycisku spowoduje przejście do trybu sterowania PTZ. 10

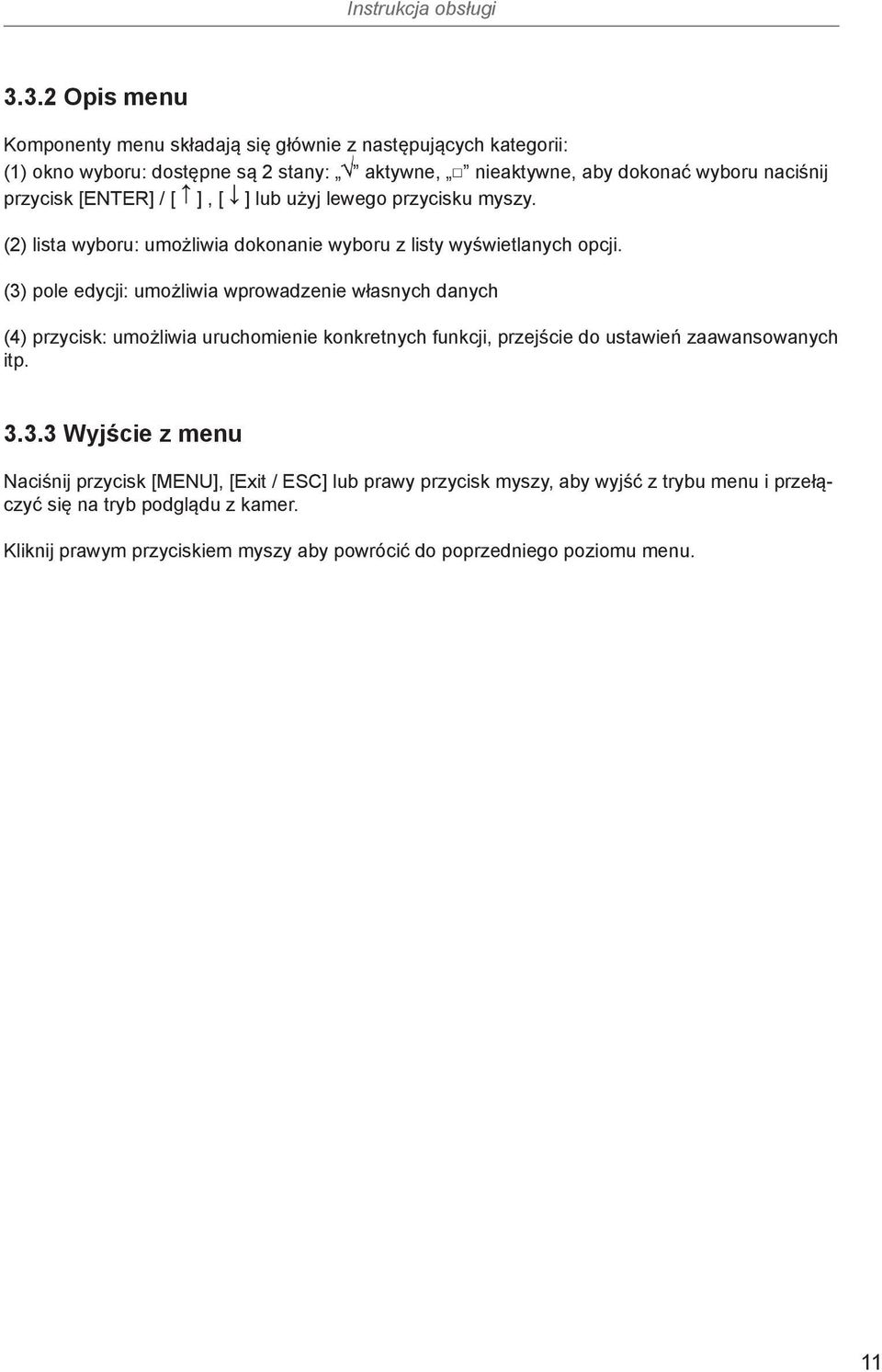

11 3.3.2 Opis menu Komponenty menu składają się głównie z następujących kategorii: (1) okno wyboru: dostępne są 2 stany: aktywne, nieaktywne, aby dokonać wyboru naciśnij przycisk [ENTER] / [ ], [ ] lub użyj lewego przycisku myszy. (2) lista wyboru: umożliwia dokonanie wyboru z listy wyświetlanych opcji. (3) pole edycji: umożliwia wprowadzenie własnych danych (4) przycisk: umożliwia uruchomienie konkretnych funkcji, przejście do ustawień zaawansowanych itp Wyjście z menu Naciśnij przycisk [MENU], [Exit / ESC] lub prawy przycisk myszy, aby wyjść z trybu menu i przełączyć się na tryb podglądu z kamer. Kliknij prawym przyciskiem myszy aby powrócić do poprzedniego poziomu menu. 11

12 3.4 Menu główne Naciśnij przycisk MENU lub prawy przycisk myszy aby wyświetlić menu. Menu składa się z trzech grup: Tryb podglądu: umożliwia wybór trybu podglądu: wyświetlenie obrazu z konkretnej kamery lub wszystkich kamer jednocześnie. Skróty: skróty te umożliwiają przejście odpowiednio do odtwarzania nagrań, nagrywania ręcznego oraz kontroli PTZ. Menu główne: naciśnięcie przycisku spowoduje przejście do menu głównego urządzenia zawierającego: narzędzia (tools), ustawienia (setup), logi (log) oraz wyłączenie systemu (shutdown). 12

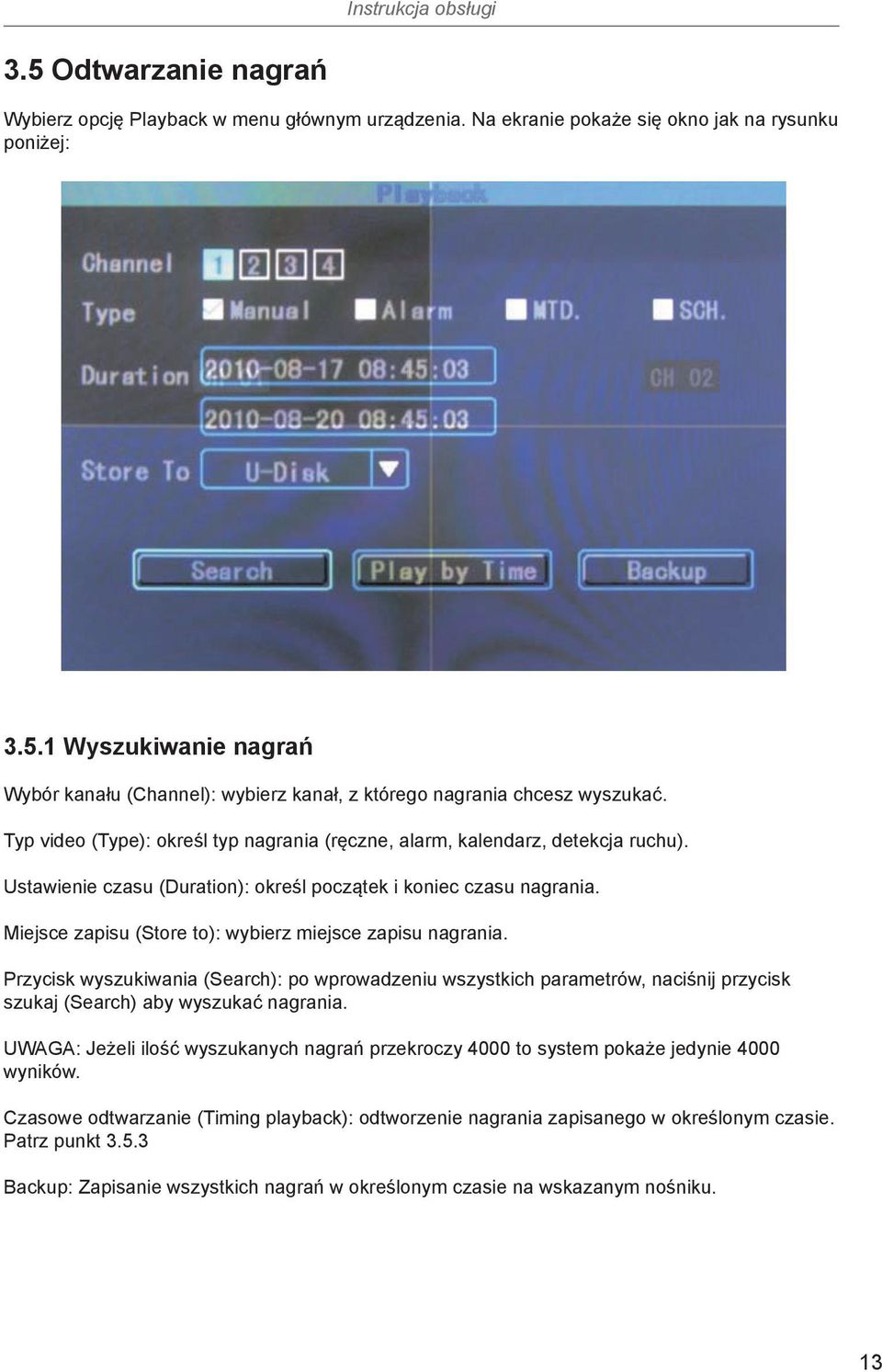

13 3.5 Odtwarzanie nagrań Wybierz opcję Playback w menu głównym urządzenia. Na ekranie pokaże się okno jak na rysunku poniżej: Wyszukiwanie nagrań Wybór kanału (Channel): wybierz kanał, z którego nagrania chcesz wyszukać. Typ video (Type): określ typ nagrania (ręczne, alarm, kalendarz, detekcja ruchu). Ustawienie czasu (Duration): określ początek i koniec czasu nagrania. Miejsce zapisu (Store to): wybierz miejsce zapisu nagrania. Przycisk wyszukiwania (Search): po wprowadzeniu wszystkich parametrów, naciśnij przycisk szukaj (Search) aby wyszukać nagrania. UWAGA: Jeżeli ilość wyszukanych nagrań przekroczy 4000 to system pokaże jedynie 4000 wyników. Czasowe odtwarzanie (Timing playback): odtworzenie nagrania zapisanego w określonym czasie. Patrz punkt Backup: Zapisanie wszystkich nagrań w określonym czasie na wskazanym nośniku. 13

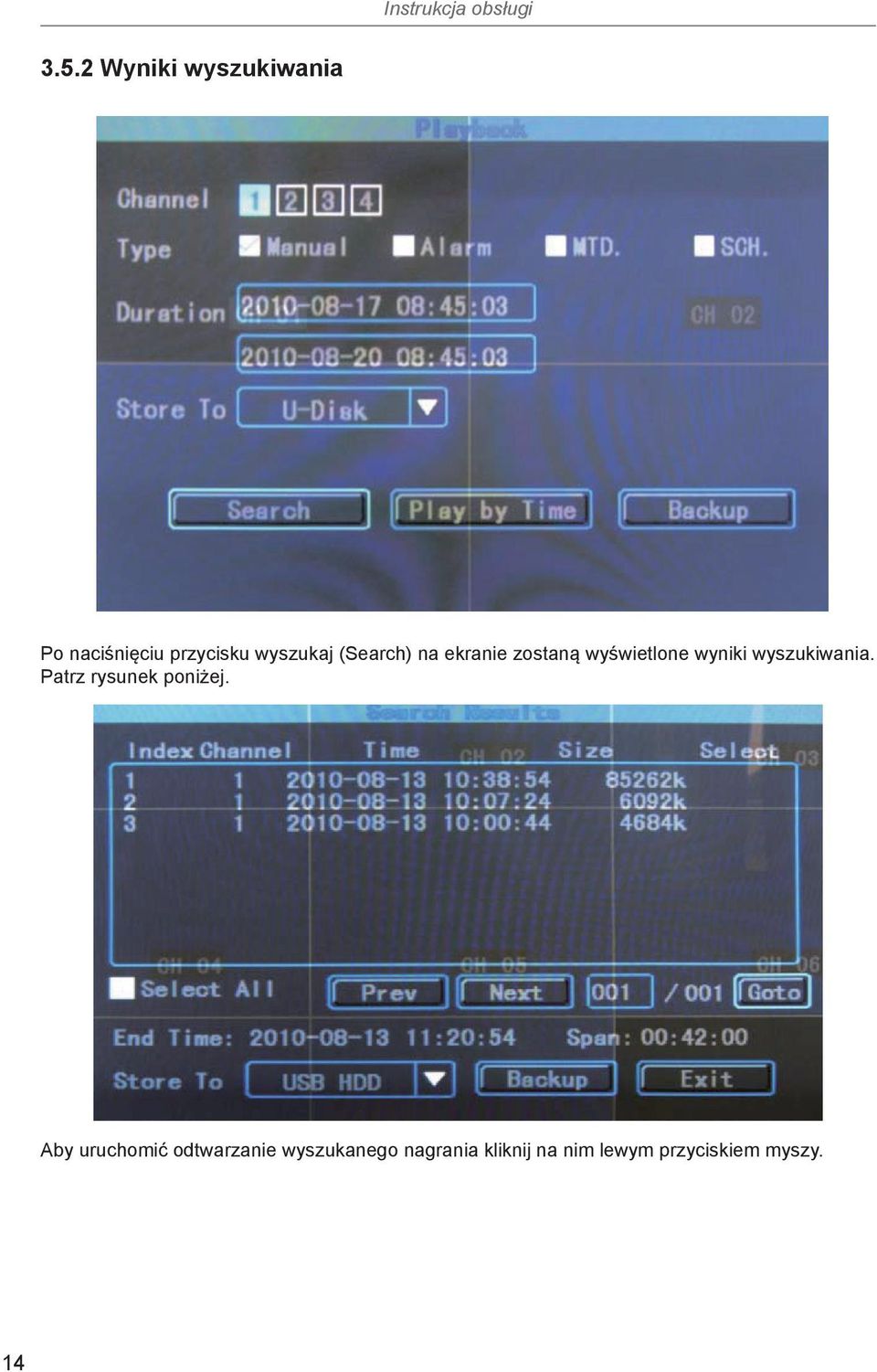

14 3.5.2 Wyniki wyszukiwania Po naciśnięciu przycisku wyszukaj (Search) na ekranie zostaną wyświetlone wyniki wyszukiwania. Patrz rysunek poniżej. Aby uruchomić odtwarzanie wyszukanego nagrania kliknij na nim lewym przyciskiem myszy. 14

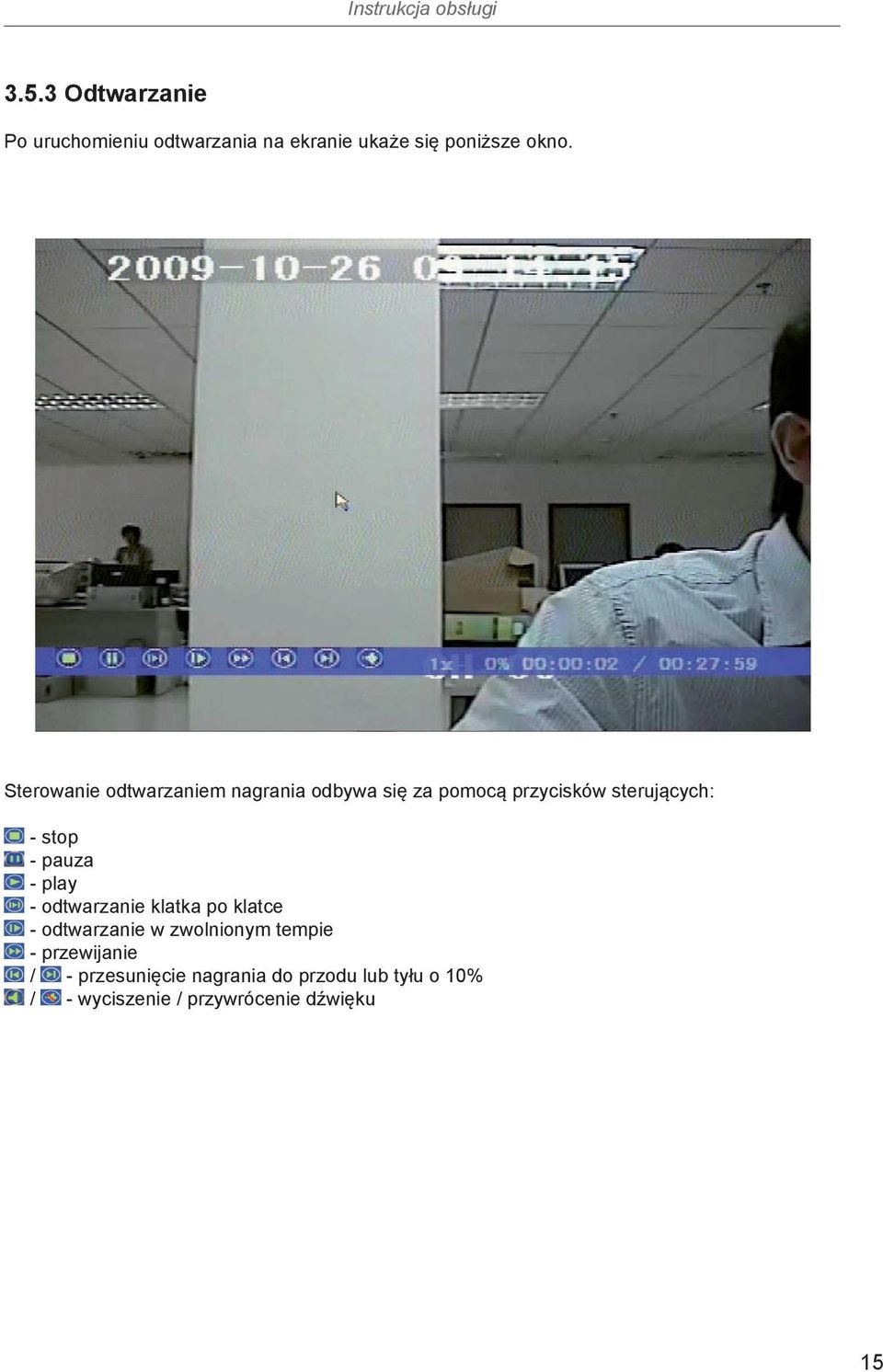

15 3.5.3 Odtwarzanie Po uruchomieniu odtwarzania na ekranie ukaże się poniższe okno. Sterowanie odtwarzaniem nagrania odbywa się za pomocą przycisków sterujących: - stop - pauza - play - odtwarzanie klatka po klatce - odtwarzanie w zwolnionym tempie - przewijanie / - przesunięcie nagrania do przodu lub tyłu o 10% / - wyciszenie / przywrócenie dźwięku 15

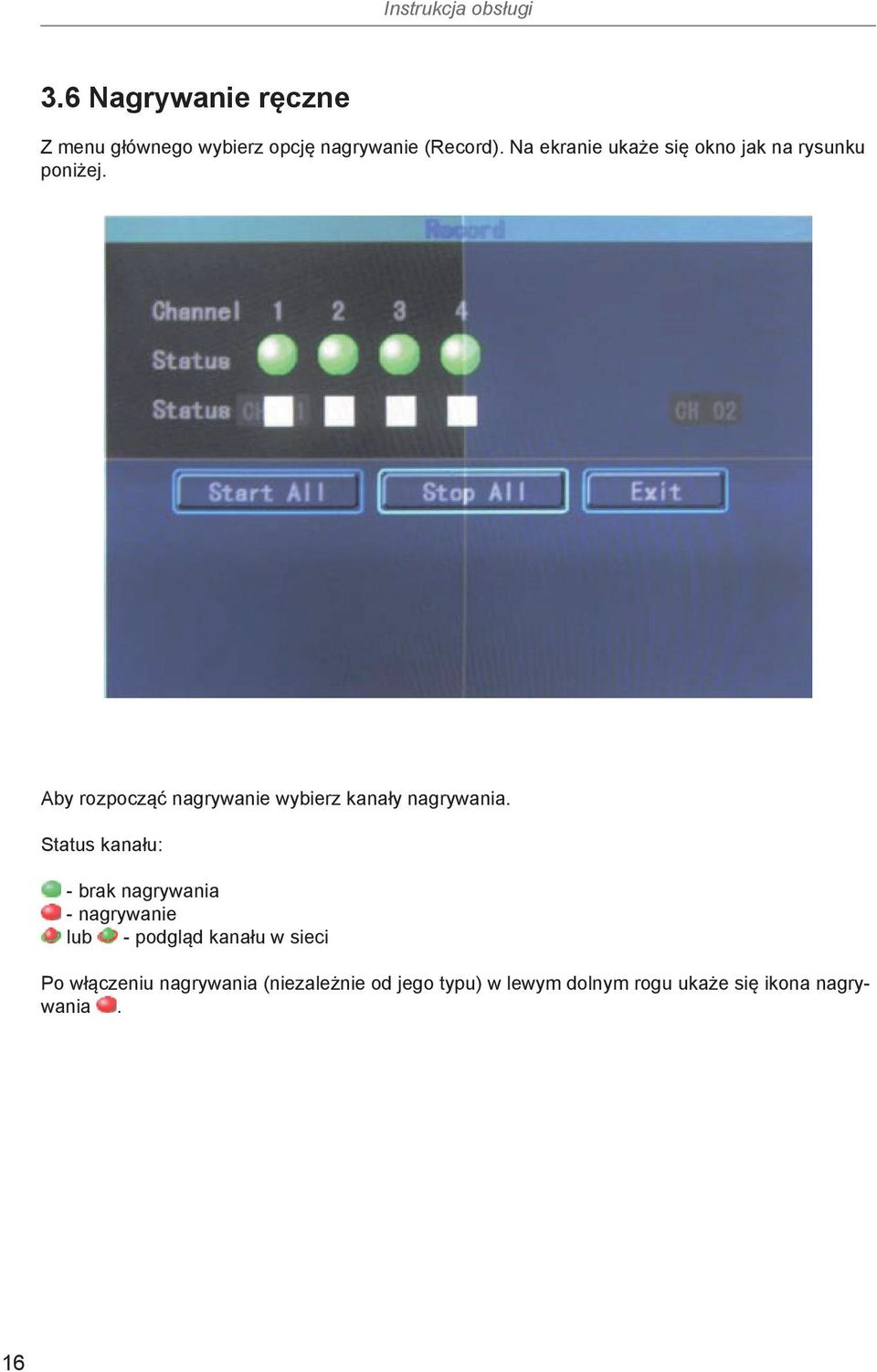

16 3.6 Nagrywanie ręczne Z menu głównego wybierz opcję nagrywanie (Record). Na ekranie ukaże się okno jak na rysunku poniżej. Aby rozpocząć nagrywanie wybierz kanały nagrywania. Status kanału: - brak nagrywania - nagrywanie lub - podgląd kanału w sieci Po włączeniu nagrywania (niezależnie od jego typu) w lewym dolnym rogu ukaże się ikona nagrywania. 16

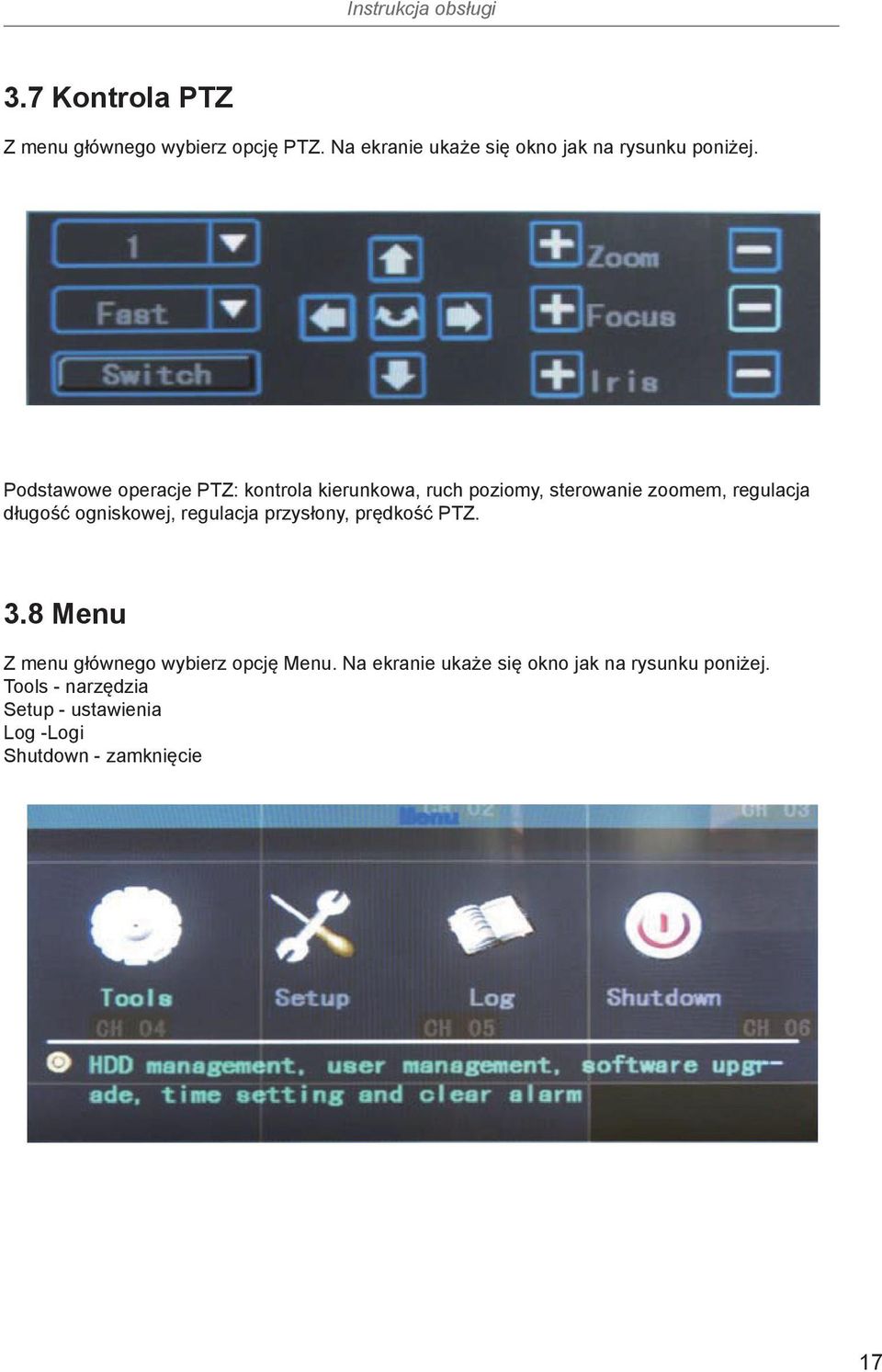

17 3.7 Kontrola PTZ Z menu głównego wybierz opcję PTZ. Na ekranie ukaże się okno jak na rysunku poniżej. Podstawowe operacje PTZ: kontrola kierunkowa, ruch poziomy, sterowanie zoomem, regulacja długość ogniskowej, regulacja przysłony, prędkość PTZ. 3.8 Menu Z menu głównego wybierz opcję Menu. Na ekranie ukaże się okno jak na rysunku poniżej. Tools - narzędzia Setup - ustawienia Log -Logi Shutdown - zamknięcie 17

18 3.8.1 Narzędzia Po wybraniu narzędzi (Tools) na ekranie ukaże się okno jak na rysunku poniżej. Narzędzia zawierają (zarządzanie dyskiem twardym, zarządzanie użytkownikami, przywrócenie ustawień domyślnych, usunięcie alarmu, aktualizacja oprogramowania, ustawienia czasu i informacje Zarządzanie dyskiem twardym. Po wybraniu tej opcji na ekranie ukażą się informacje o zainstalowanym dysku twardym. SATA: v - oznacza prawidłowo zainstalowany dysk twardy, x - oznacza, że nie wykryto dysku twardego. Formatowanie (Format): opcja umożliwia formatowanie dysku twardego. 18

19 Zarządzanie użytkownikami Opcja umożliwia dodanie nowego użytkownika, usunięcie lub modyfikację istniejącego użytkownika. Dodanie nowego użytkownika W celu dodania nowego użytkownika naciśnij przycisk dodaj (Add). Na ekranie ukaże się okno jak na rysunku poniżej. Należy wprowadzić nazwę użytkownika, hasło (mniej niż 6 znaków) oraz nadać prawa użytkownikowi. Zatwierdzenie nowego użytkownika dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian. 19

20 Modyfikacja istniejącego użytkownika W celu modyfikacji istniejącego użytkownika wybierz użytkownika a następnie naciśnij przycisk modyfikuj (Modify). Tylko administrator może modyfikować konta innych użytkowników. Usunięcie użytkownika W celu usunięcia istniejącego użytkownika wybierz użytkownika a następnie naciśnij przycisk usuń (Delete) Przywrócenie ustawień domyślnych Po wybraniu opcji przywrócenie ustawień domyślnych na ekranie ukaże się okno jak na rysunku poniżej. Naciśnięcie przycisku OK spowoduje automatyczne przywrócenie ustawień fabrycznych Usunięcie alarmu Po ręcznym usunięciu ustawień alarmu na ekranie zostanie wyświetlona informacja o pomyślnym usunięciu alarmu. Patrz rysunek poniżej. 20

21 Po naciśnięciu przycisku OK system powróci do okna narzędzi Aktualizacja oprogramowania Po wybraniu opcji aktualizacja oprogramowania (Upgrade) na ekranie ukaże się okno jak na rysunku poniżej. Opcja umożliwia wybranie celu (Motherboard lub Panel) oraz metody aktualizacji (FTP lub USB). USB: plik aktualizujący należy umieścić w katalogu głównym pamięci USB i kliknąć przycisk OK. FTP: plik aktualizujący należy umieścić w katalogu głównym serwera, następnie wprowadzić adres IP serwera i kliknąć przycisk OK. Po aktualizacji system zostanie uruchomiony ponownie. UWAGA: Plik aktualizujący musi mieć określoną nazwę: * Motherboard - mainboard.bin * Panel - panel.bin W czasie aktualizacji nie należy wyłączać źródła zasilania ponieważ może spowodować to uszkodzenie urządzenia. 21

22 Ustawienia czasu Opcja umożliwia wprowadzenie aktualnej daty i czasu oraz formatu wyświetlania daty. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian Wersja Na ekranie wyświetlona zostanie nazwa urządzenia, model oraz informacja dotycząca wersji oprogramowania Ustawienia systemowe W celu dokonania ustawień należy w menu wybrać ikonę ustawień systemowych (Setup). Na ekranie pokaże się okno jak na rysunku poniżej: Setup - ustawienia Record - nagrywanie Video - video Alarm in - wejście alarmu Alarm out - wyjście alarmu Schedule - kalendarz Network - sieć PTZ - PTZ MTD - wykrycie ruchu 22

23 Konfiguracja systemu W celu dokonania konfiguracji systemu należy w menu wybrać ikonę konfiguracji systemu (Setup). Na ekranie pokaże się okno jak na rysunku poniżej: Numer urządzenia (Device number): aby możliwe było sterowanie DVR za pomocą pilota, numer pilota musi odpowiadać numerowi DVR. Nazwa urządzenia (Equipment name): umożliwia zmianę nazwy urządzenia, domyślna nazwa NetDVR. 23

24 Nadpisywanie (Overwrite): Po wybraniu opcji Yes w momencie zapełnienia dysku twardego system zacznie nadpisywać kolejne nagrania w miejsce najstarszych nagrań. Automatyczne wylogowanie (Lock time): kiedy system nie jest używany przez określony czas następuje automatyczne wylogowanie użytkownika. Czas przełączania kamery (Auto Switch): czas, po którym następuje przełączenie na obraz z kolejnej kamery. Format video (Standard): DVR obsługuje formaty PAL i NTSC, domyślnie ustawiony jest format- PAL. Wybór formatu patrz punkt 2.4 niniejszej instrukcji. Rozdzielczość (VGA): istnieje możliwość dostosowania rozdzielczości VGA zgodnie z ustawieniami podłączonego monitora. Przezroczystość menu (Transparency): Istnieje możliwość ustawienia przezroczystości menu. Język (Language): istnieje możliwość wyboru języka (w tym polski) w zależności od potrzeby. Status nagrywania (Show status): ustawienie znacznika powoduje wyświetlanie na ekranie ikon trybu nagrywania. Ikony trybu nagrywania: - nagrywanie (niezależnie od trybu). - nagrywanie według kalendarza. - nagrywanie ręczne. - włączona opcja detekcji ruchu - nagrywanie w momencie wykrycia ruchu Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian Ustawienia nagrywania (Record) W celu dokonania ustawień należy w menu wybrać ikonę nagrywania (Record). Na ekranie pokaże się okno jak na rysunku poniżej: 24

25 Wybór kanału (Select channel): Z rozwijanej listy wybierz kanał, którego ustawienia chcesz edytować. Strumień (Stream): Wybierz strumień główny (main) lub podrzędny (sub-stream). Typy strumienia (Stream type): Video - oznacza kodowanie podczas nagrywania wyłącznie obrazu, Audio/Video (A/V) - oznacza kodowanie podczas nagrywania obrazu i głosu. Typ nagrywania (CBR/VBR): CBR - oznacza nagrywanie obrazu ze stałym próbkowaniem (bit rate) ustalonym przez użytkownika. VBR - oznacza nagrywanie obrazu ze zmiennym próbkowaniem (bit rate) dostosowywanym automatycznie przez system w zależności od nagrywanego obraz. Próbkowanie (Bit rate): Im wyższa wartość próbkowania tym lepsza jakość nagrywanego obrazu lecz zajęte miejsce na dysku jest większe. Ilość klatek na sekundę (Video frame rate): Im większa liczba klatek na sekundę tym jakość obrazu jest lepsza (odtwarzany obraz jest bardziej płynny) lecz zajęte miejsce na dysku jest większe. Kopiowanie ustawień (Copy to): Umożliwia kopiowanie wprowadzonych ustawień na inne kanały. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian. 25

26 Ustawienia video (Video) W celu dokonania ustawień video należy w menu wybrać ikonę ustawienia video (Video). Na ekranie pokaże się okno jak na rysunku poniżej: Wybór kanału (Channel): Wybierz kanał, którego ustawienia chcesz zmienić. Nazwa kanału (Name): Opcja umożliwia zmianę nazwy kanału. - oznacza brak wy- Wyświetlanie nazwy kanału: - oznacza wyświetlanie nazwy kanału, świetlania. Parametry obrazu (Image parameters): Istnieje możliwość ustawienia następujących parametrów obrazu: jasność, kontrast, barwa, nasycenie. W tym celu należy posłużyć się strzałkami kierunkowymi [ ], [ ] lub myszką. Ustawienia domyślne (Use the default values): W celu przywrócenia ustawień fabrycznych należy nacisnąć przycisk Domyślne (Default). Ustawienia obszaru pokrycia kamery: dokonuje się po uprzednim umieszczeniu znaku przy opcji Pokrycie (Blind). Obszar pokrycia: Po przejściu do interfejsu ustawień obszaru pojawi się żółty kwadracik na środku pola. Za pomocą strzałek kierunkowych lub myszki należy ustawić punkt początkowy obszaru pokrycia. Po zatwierdzeniu za pomocą klawisza Enter kwadracik zmieni kolor na czerwony. Określenie wielkości obszaru dokonuje się ponownie za pomocą strzałek kierunkowych lub myszki. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian. 26

27 Wejście alarmu (Alarm in) W celu dokonania ustawień wejścia alarmu należy w menu wybrać ikonę wejście alarmu (Alarm in). Na ekranie pokaże się okno jak na rysunku poniżej: Kanał wejściowy (Input): umożliwia wybór kanału wejściowego. Typ alarmu (Type): umożliwia wybór rodzaju alarmu: wysoki, niski. Wykrywanie (Detect): umożliwia testowanie sygnału wejściowego. PTZ: Dla ustawień PTZ patrz punkt

28 Brzęczyk (Buzzer): włączenie brzęczyka -, wyłączenie -. Wybór kanałów nagrywania (Rec. CH): istnieje możliwość wyboru kanałów nagrywania po pojawienia się sygnału alarmu. Kanał wyjściowy (Alarm out): umożliwia wybór kanału wyjściowego. Kopiowanie ustawień (Copy to): Umożliwia kopiowanie wprowadzonych ustawień na inne kanały. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian Wyjście alarmu (Alarm out) W celu dokonania ustawień wyjścia alarmu należy w menu wybrać ikonę wyjście alarmu (Alarm out). Na ekranie pokaże się okno jak na rysunku poniżej: Kanał wyjściowy (Alarm out): umożliwia wybór kanału wyjściowego. Typ alarmu (Type): Umożliwia wybór typu alarmu Normal close-type / always open-type. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian. 28

29 Kalendarz (Schedule) W celu dokonania ustawień kalendarza należy w menu wybrać ikonę kalendarza (Schedule). Na ekranie pokaże się okno jak na rysunku poniżej: Opcja umożliwia ustawienie dla poszczególnych kanałów czasu (4 okresy) i trybu nagrywania (kalendarz, wykrycie ruchu, alarm). Możliwy jest także wybór dnia tygodnia. Kopiowanie ustawień (Copy to): Umożliwia kopiowanie wprowadzonych ustawień na inne kanały. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian Detekcja ruchu (MTD) W celu dokonania ustawień detekcji ruchu należy w menu wybrać detekcji ruchu (MTD). Na ekranie pokaże się okno jak na rysunku poniżej: 29

30 Wybór kanału (Channel): wybierz kanał, którego ustawienia chcesz zmienić. Typ (Type): można wybrać detekcję ruchu lub zanik sygnału wizyjnego. Wybór kanałów nagrywania (Rec. CH): istnieje możliwość wyboru kanałów nagrywania po wykryciu ruchu. Wyjście alarmu (Alarmout): istnieje możliwość wyboru wyjścia alarmu po wykryciu ruchu. Brzęczyk (Buzzer): włączenie brzęczyka -, wyłączenie -. Obszar (Area): istnieje możliwość określenia obszaru detekcji ruchu. Patrz punkt Czułość (Sensi): istnieje możliwość określenia czułości detekcji ruchu. Kopiowanie ustawień (Copy to): Umożliwia kopiowanie wprowadzonych ustawień na inne kanały. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian. 30

31 Kontrola PTZ (PTZ) W celu dokonania ustawień kontroli PTZ należy w menu wybrać Kontrola PTZ (PTZ). Na ekranie pokaże się okno jak na rysunku poniżej: Opcja umożliwia ustawienie parametrów kontroli ruchu (PTZ): prędkość (bitrate), liczba bitów danych (Data Bit), bit stopu (Stop Bit), suma kontrolna (Checksum), kontrola przepływu (Flow Ctrl), typ protokołu (Protocol), adres dekodera (Decoder) itp. Kopiowanie ustawień (Copy to): Umożliwia kopiowanie wprowadzonych ustawień na inne kanały. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian. 31

32 Sieć (Network) W celu dokonania ustawień sieciowych należy w menu wybrać Sieć (Network). Na ekranie pokaże się okno jak na rysunku poniżej: Konfiguracja ustawień sieci lokalnej (LAN): W celu dokonania ustawień sieci lokalnej należy wybrać ikonę LAN, na ekranie ukaże się okno jak na rysunku poniżej: 32

33 Adres fizyczny (MAC): wyświetla adres fizyczny urządzenia (MAC). DHCP: zaznaczenie tej opcji spowoduje automatyczne pobranie adresu IP z serwera DHCP. Adres IP (IP): Umożliwia ręczne wprowadzenie adresu IP urządzenia, który musi być unikatowy w danej sieci. Maska sieciowa (Net mask): Umożliwia ręczne wprowadzenie maski sieciowej. Brama domyślna (Gateway): Umożliwia ręczne wprowadzenie adresu bramy domyślnej. Adres serwera DNS (DNS): Umożliwia ręczne wprowadzenie adresu serwera DNS. Ustawienia portu (Port): Numer portu musi być większy niż Port HTTP (HTTP port): Umożliwia ręczne wprowadzenie numeru portu HTTP. Zatwierdzenie ustawień dokonuje się za pomocą przycisku OK. Naciśnięcie przycisku Cancel spowoduje wyjście z systemu bez zapisania zmian. Konfiguracja PPPOE (PPPoE): W celu dokonania ustawień PPPoE należy wybrać ikonę PPPoE, na ekranie ukaże się okno jak na rysunku poniżej: 33

34 Opcja umożliwia wprowadzenie ustawień PPPoE takich jak: nazwa użytkownika i hasło dostępu otrzymane od dostawcy internetu (ISP). Konfiguracja DDNS: W celu dokonania ustawień DDNS należy wybrać ikonę DDNS, na ekranie ukaże się okno jak na rysunku poniżej: Opcja umożliwia wprowadzenie ustawień DDNS. Aktywne (Eneble): ustawienie znacznika oznacza włączenie funkcji DDNS, funkcja DDNS jest wyłączona. oznacza, że 3.9 Logi urządzenia Aby wyświetlić logi urządzenia należy w menu (patrz str. 17) nacisnąć ikonę Log. 34

35 Opcja umożliwia wyświetlenie zdarzeń ze względu na ich typ oraz okres trwania Wylogowanie / restart urządzenia Opcja umożliwia wylogowanie lub restart urządzenia. 35

36 Rozdział 4: Połączenie z komputerem PC Aby połączyć komputer PC z urządzeniem DVR konieczne jest wykonanie następujących ustawień: 1. Internet Explorer: Przy pierwszym połączeniu w przeglądarce internetowej (Internet Explorer) należy wybrać: Narzędzia -> Opcje internetowe -> Zabezpieczenia -> Poziom niestandardowy i wprowadzić ustawienia jak na rysunku poniżej: Logowanie: W przeglądarce internetowe (Internet Explorer) należy wpisać adres urządzenia DVR (domyślny adres urządzenia to: na ekranie ukaże się okno jak na rysunku poniżej. Należy wprowadzić nazwę użytkownika oraz hasło. Jeżeli plugin nie zainstaluje się automatycznie należy zainstalować go ręcznie. 36

37 4.1 Strona główna Po zalogowaniu się, na ekranie ukaże się strona główna jak na rysunku poniżej: podgląd z kamer, kontrola PTZ, typ strumienia podglądu, wybór strumienia, konfiguracja i odtwarzanie nagrań. Podgląd: W oknie podglądu należy kliknąć lewym przyciskiem myszy, aby wybrać kanał (kanał jest wyświetlany jako czerwony prostokąt). Podwójne kliknięcie na numer kanału spowoduje jego otwarcie lub zamkniecie. Tryb podglądu: aby zmienić tryb podglądu należy kliknąć ikonę na podgląd danego kanału. lub podwójnie kliknąć 4.2 Typ strumienia podglądu Istnieje możliwość wyboru strumienia podglądu. 37

38 4.3 Ustawienia zaawansowane Aby przejść do ustawień zaawansowanych należy na oknie danego kanału kliknąć prawym przyciskiem myszy. Włącz / wyłącz dźwięk: Wybranie tej opcji spowoduje włączenie lub wyłączenie dźwięku. Obraz (Capture): Wybranie tej opcji spowoduje uchwycenie aktualnego obrazu z kamery i zapisanie go jako zdjęcie. Nagrywanie (Video): Opcja umożliwia ręczne włączenie nagrywania. Ustawienia PTZ (PTZ settings): Opcja umożliwia ustawienie parametrów kontroli ruchu (PTZ). Patrz punkt Ustawienia OSD (OSD setting): Opcja umożliwia zmianę ustawień OSD. Detekcja ruchu (Motion detection) Opcja umożliwia określenie obszaru detekcji. W pierwszej kolejności należy umieścić znacznik przy opcji detekcja ruchu (motion detection), wybierz opcję dodaj obszar (Add area), przytrzymaj lewy przycisk myszy i przeciągnij po ekranie do momentu, aż pojawi się biała siatka, która oznacza obszar detekcji. W celu usunięcia obszaru detekcji należy wybrać opcję usuń obszar (clear the area), następnie przytrzymaj lewy przycisk myszy i przeciągnij po ekranie do momentu, aż zniknie biała siatka, co oznacza usunięcie obszaru detekcji. Parametry ekranu (Screen adjustment): Opcja umożliwia zmianę parametrów ekranu: jasność, kontrast, barwa, nasycenie. Po wyjściu z ustawień wprowadzone zmiany zostaną automatycznie zachowane. 4.4 Konfiguracja Konfiguracja parametrów serwera 38

39 Opcja umożliwia konfigurację parametrów serwera. Patrz rysunek powyżej Konfiguracja parametrów kanału Opcja umożliwia konfigurację parametrów kanału. Patrz rysunek powyżej. 39

40 4.4.3 Konfiguracja parametrów alarmu Opcja umożliwia konfigurację parametrów alarmu. Patrz rysunek powyżej Ustawienia użytkowników Opcja umożliwia konfigurację parametrów użytkownika. Patrz rysunek powyżej. 40

41 4.4.5 Pozostałe ustawienia Opcja umożliwia konfigurację pozostałych parametrów alarmu. Patrz rysunek powyżej. 41

42 4.5 Zdalne odtwarzanie Wybierz numer odtwarzanego kanału, rodzaj i czas nagrania. Następnie kliknij przycisk Szukaj, na ekranie pojawi się lista wyszukanych nagrań. Opcja umożliwia wyszukanie do 4000 pozycji. Odtwarzanie nagrania (File playback): aby odtworzyć wyszukane nagranie należy dwukrotnie kliknąć na nie myszką lub kliknąć na przycisk odtwarzanie pliku (File PIayback). Czasowe odtwarzanie (Timing playback): Opcja umożliwia odtworzenie nagrania zapisanego w określonym czasie. W celu odtworzenia nagrania należy nacisnąć przycisk odtwarzanie czasowe (Time PIayback). Pobieranie (Download): Używając przycisku pobierz plik (FiIe Download) możemy zapisać nagranie na komputerze. 42
