Sierpie 2010 Baza artykułów nn ABB Instrukcja instalacji i obsługi w rodowisku eplan Electric P8. ABB Group August 10, 2010 Slide 1

Transkrypt

1 Sierpie 2010 Baza artykułów nn ABB Instrukcja instalacji i obsługi w rodowisku eplan Electric P8 August 10, 2010 Slide 1

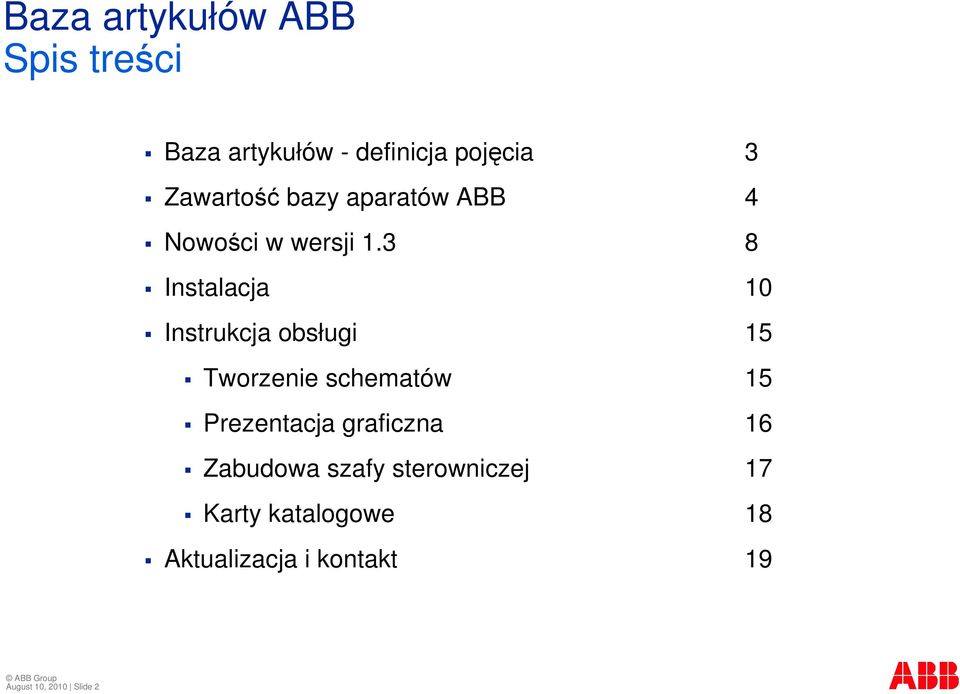

2 Spis treci Baza artykułów - definicja pojcia 3 Zawarto bazy aparatów ABB 4 Nowoci w wersji Instalacja 10 Instrukcja obsługi 15 Tworzenie schematów 15 Prezentacja graficzna 16 Zabudowa szafy sterowniczej 17 Karty katalogowe 18 Aktualizacja i kontakt 19 August 10, 2010 Slide 2

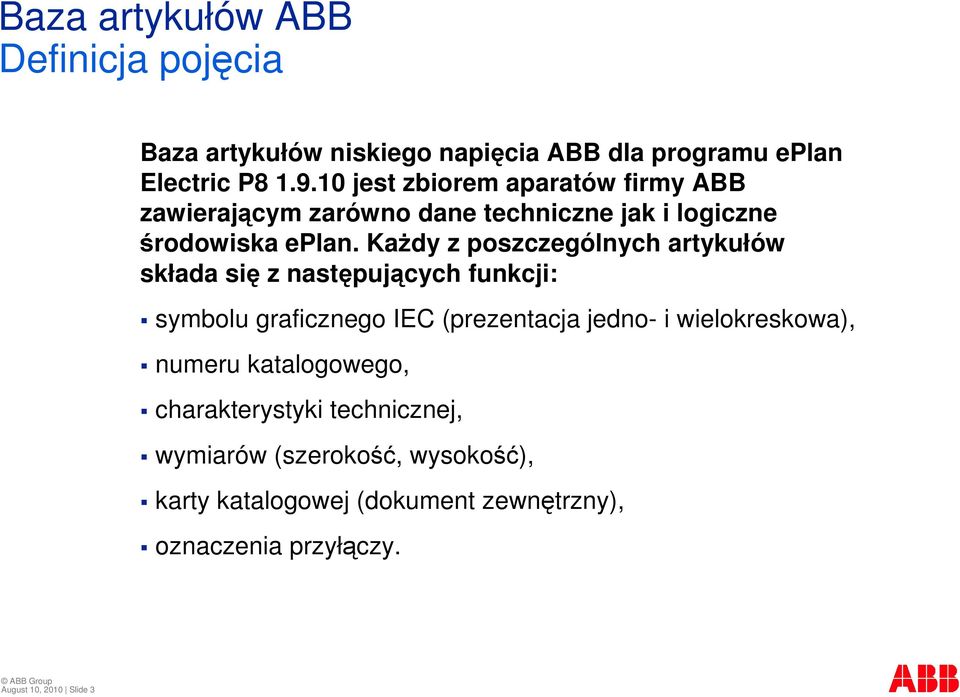

3 Definicja pojcia Baza artykułów niskiego napicia ABB dla programu eplan Electric P jest zbiorem aparatów firmy ABB zawierajcym zarówno dane techniczne jak i logiczne rodowiska eplan. Kady z poszczególnych artykułów składa si z nastpujcych funkcji: symbolu graficznego IEC (prezentacja jedno- i wielokreskowa), numeru katalogowego, charakterystyki technicznej, wymiarów (szeroko, wysoko), karty katalogowej (dokument zewntrzny), oznaczenia przyłczy. August 10, 2010 Slide 3

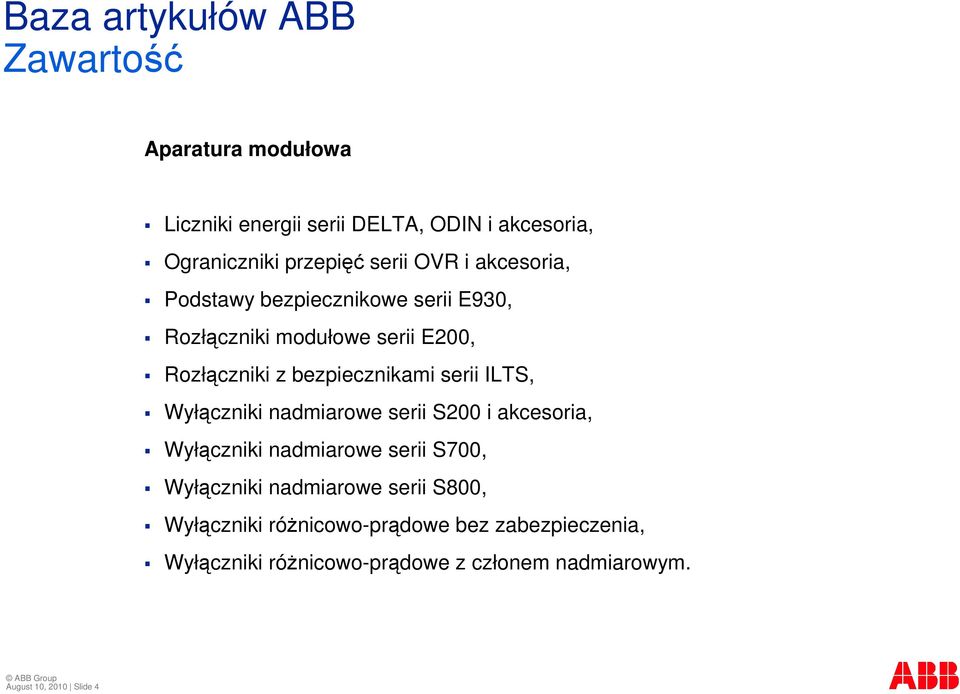

4 Zawarto Aparatura modułowa Liczniki energii serii DELTA, ODIN i akcesoria, Ograniczniki przepi serii OVR i akcesoria, Podstawy bezpiecznikowe serii E930, Rozłczniki modułowe serii E200, Rozłczniki z bezpiecznikami serii ILTS, Wyłczniki nadmiarowe serii S200 i akcesoria, Wyłczniki nadmiarowe serii S700, Wyłczniki nadmiarowe serii S800, Wyłczniki rónicowo-prdowe bez zabezpieczenia, Wyłczniki rónicowo-prdowe z członem nadmiarowym. August 10, 2010 Slide 4

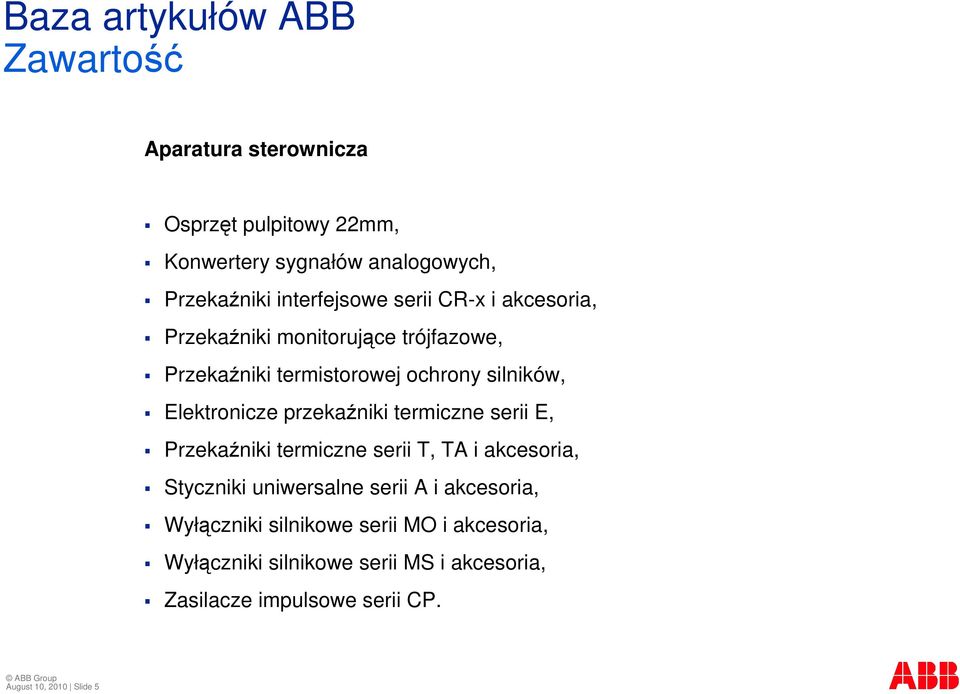

5 Zawarto Aparatura sterownicza Osprzt pulpitowy 22mm, Konwertery sygnałów analogowych, Przekaniki interfejsowe serii CR-x i akcesoria, Przekaniki monitorujce trójfazowe, Przekaniki termistorowej ochrony silników, Elektronicze przekaniki termiczne serii E, Przekaniki termiczne serii T, TA i akcesoria, Styczniki uniwersalne serii A i akcesoria, Wyłczniki silnikowe serii MO i akcesoria, Wyłczniki silnikowe serii MS i akcesoria, Zasilacze impulsowe serii CP. August 10, 2010 Slide 5

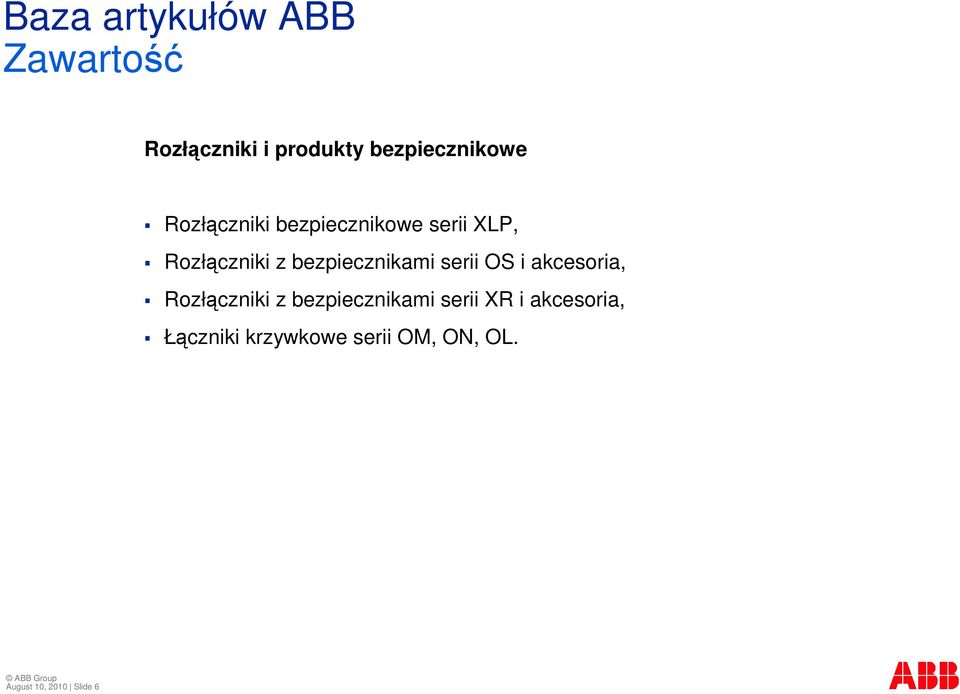

6 Zawarto Rozłczniki i produkty bezpiecznikowe Rozłczniki bezpiecznikowe serii XLP, Rozłczniki z bezpiecznikami serii OS i akcesoria, Rozłczniki z bezpiecznikami serii XR i akcesoria, Łczniki krzywkowe serii OM, ON, OL. August 10, 2010 Slide 6

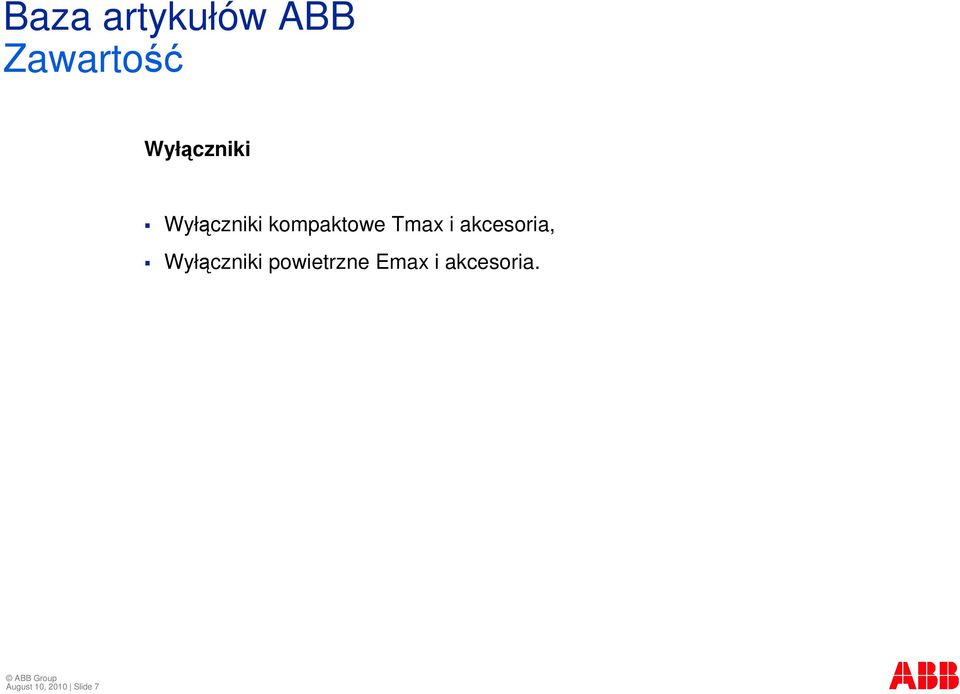

7 Zawarto Wyłczniki Wyłczniki kompaktowe Tmax i akcesoria, Wyłczniki powietrzne Emax i akcesoria. August 10, 2010 Slide 7

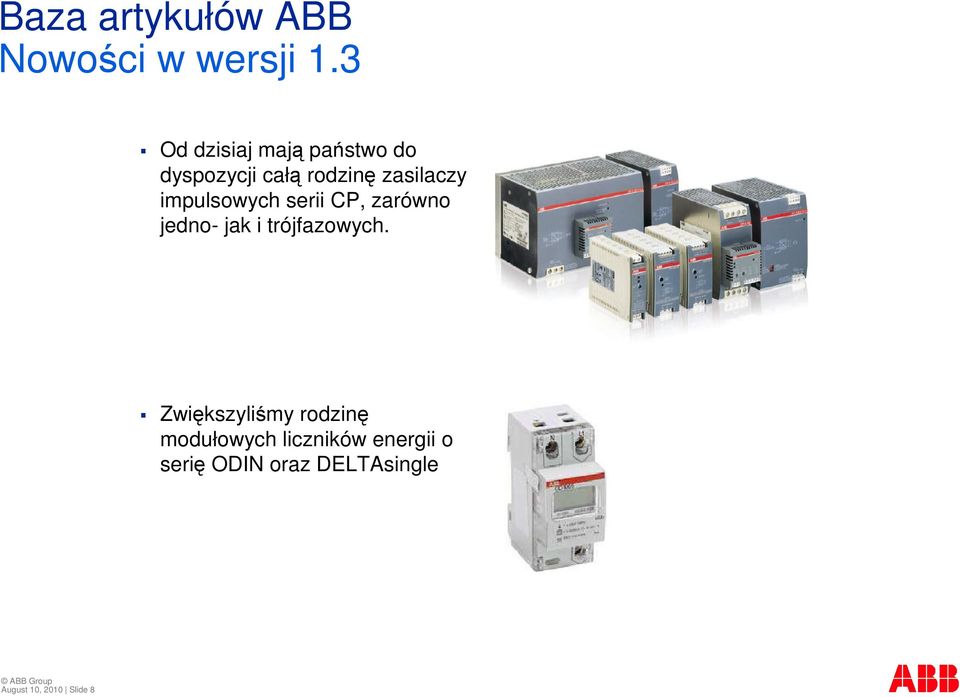

8 Nowoci w wersji 1.3 Od dzisiaj maj pastwo do dyspozycji cał rodzin zasilaczy impulsowych serii CP, zarówno jedno- jak i trójfazowych. Zwikszylimy rodzin modułowych liczników energii o seri ODIN oraz DELTAsingle August 10, 2010 Slide 8

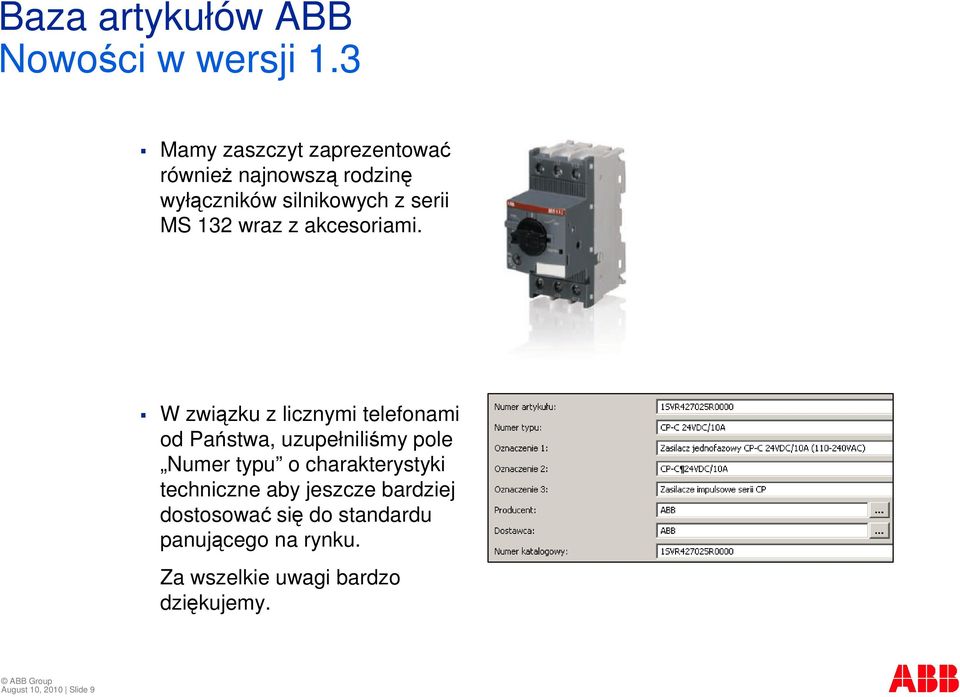

9 Nowoci w wersji 1.3 Mamy zaszczyt zaprezentowa równie najnowsz rodzin wyłczników silnikowych z serii MS 132 wraz z akcesoriami. W zwizku z licznymi telefonami od Pastwa, uzupełnilimy pole Numer typu o charakterystyki techniczne aby jeszcze bardziej dostosowa si do standardu panujcego na rynku. Za wszelkie uwagi bardzo dzikujemy. August 10, 2010 Slide 9

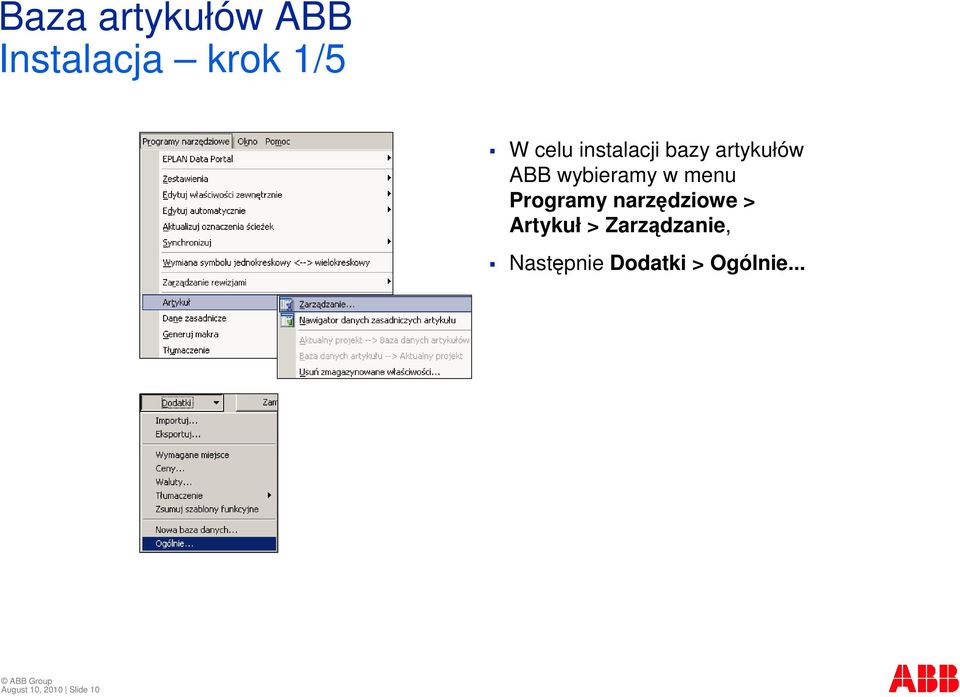

10 Instalacja krok 1/5 W celu instalacji bazy artykułów ABB wybieramy w menu Programy narzdziowe > Artykuł > Zarzdzanie, Nastpnie Dodatki > Ogólnie... August 10, 2010 Slide 10

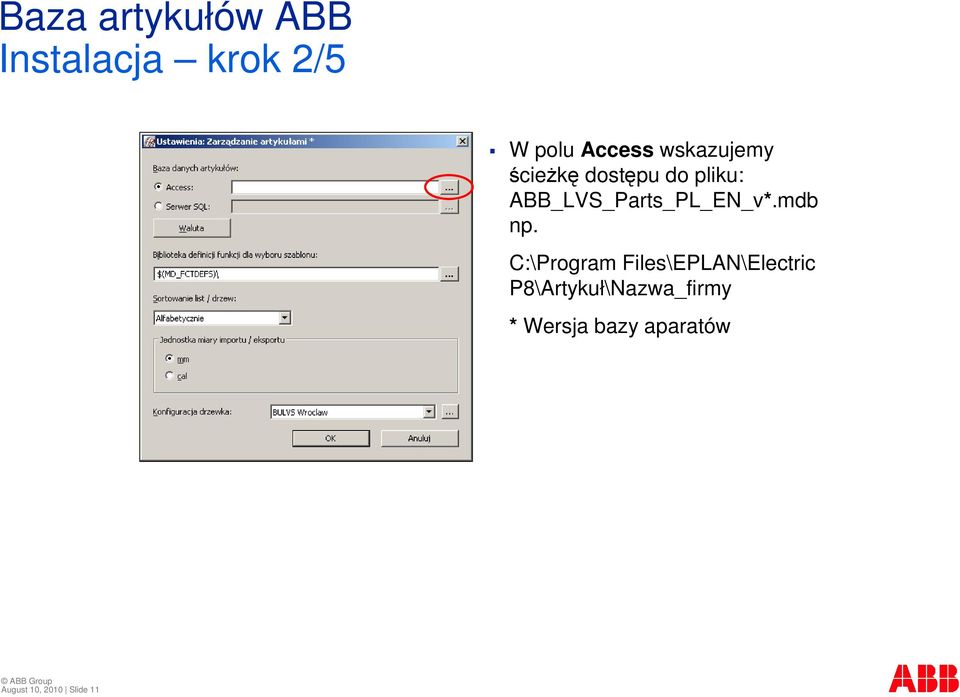

11 Instalacja krok 2/5 W polu Access wskazujemy ciek dostpu do pliku: ABB_LVS_Parts_PL_EN_v*.mdb np. C:\Program Files\EPLAN\Electric P8\Artykuł\Nazwa_firmy * Wersja bazy aparatów August 10, 2010 Slide 11

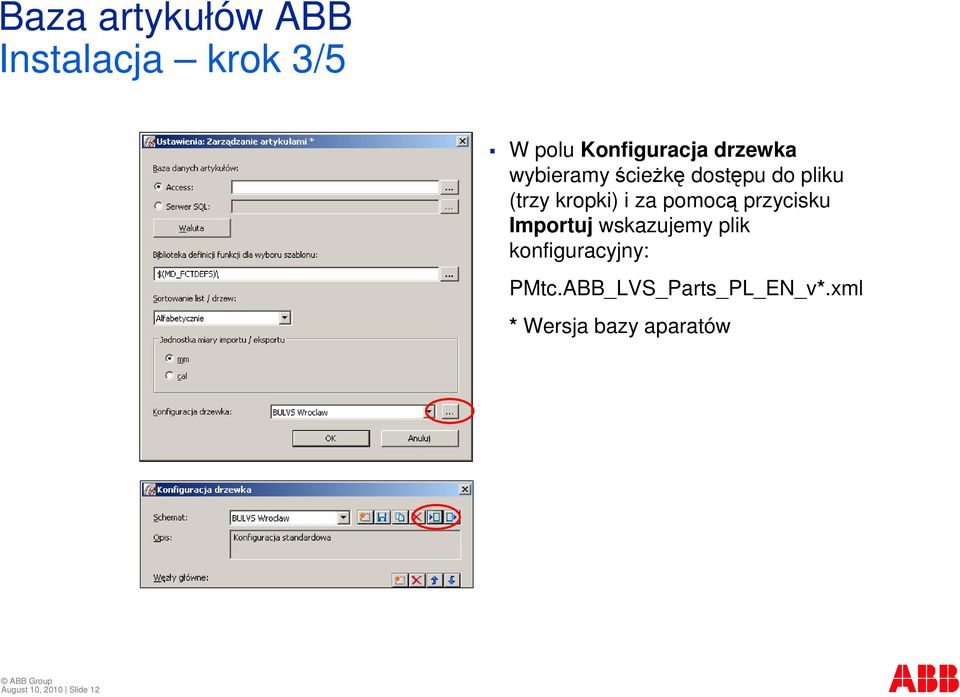

12 Instalacja krok 3/5 W polu Konfiguracja drzewka wybieramy ciek dostpu do pliku (trzy kropki) i za pomoc przycisku Importuj wskazujemy plik konfiguracyjny: PMtc.ABB_LVS_Parts_PL_EN_v*.xml * Wersja bazy aparatów August 10, 2010 Slide 12

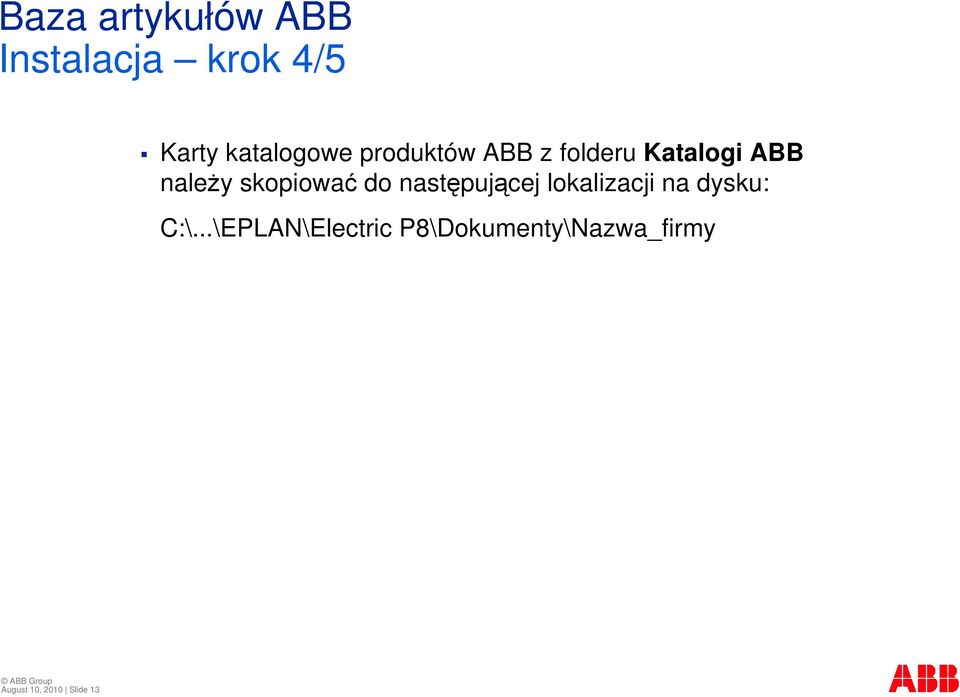

13 Instalacja krok 4/5 Karty katalogowe produktów ABB z folderu Katalogi ABB naley skopiowa do nastpujcej lokalizacji na dysku: C:\...\EPLAN\Electric P8\Dokumenty\Nazwa_firmy August 10, 2010 Slide 13

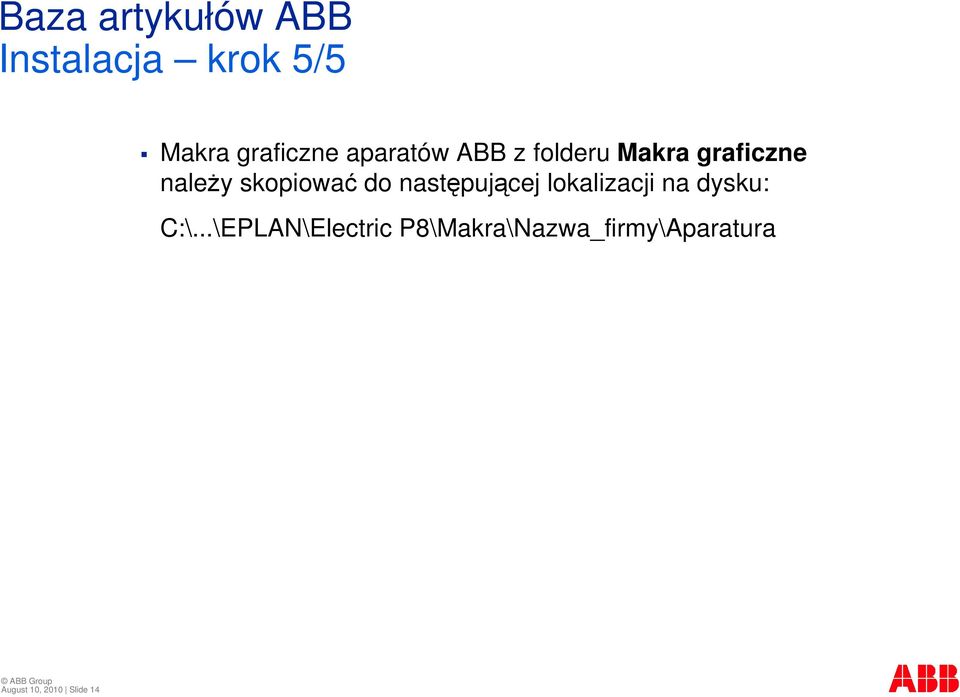

14 Instalacja krok 5/5 Makra graficzne aparatów ABB z folderu Makra graficzne naley skopiowa do nastpujcej lokalizacji na dysku: C:\...\EPLAN\Electric P8\Makra\Nazwa_firmy\Aparatura August 10, 2010 Slide 14

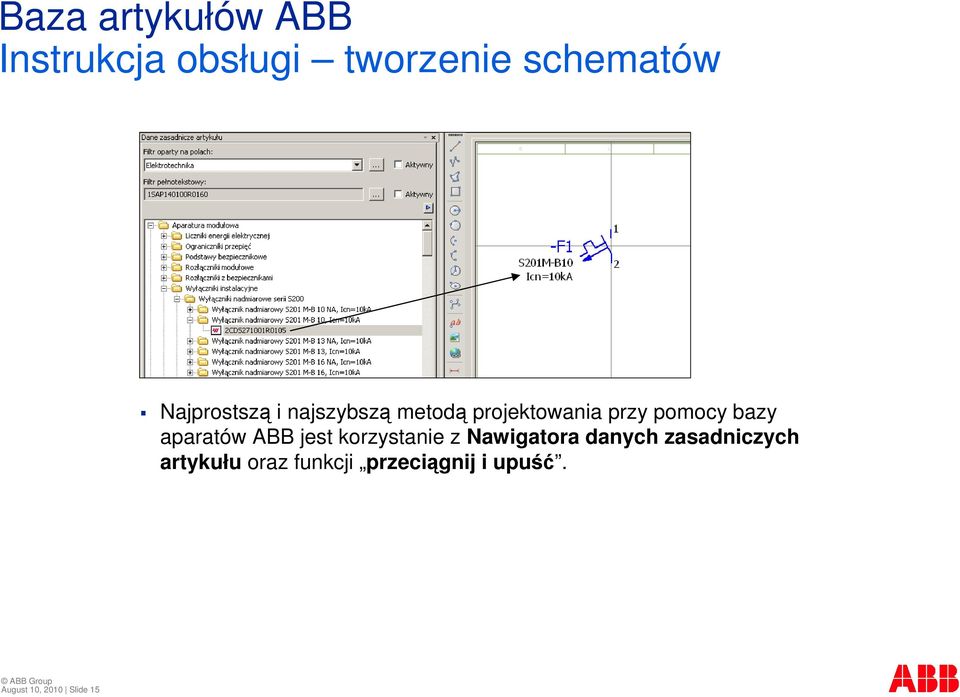

15 Instrukcja obsługi tworzenie schematów Najprostsz i najszybsz metod projektowania przy pomocy bazy aparatów ABB jest korzystanie z Nawigatora danych zasadniczych artykułu oraz funkcji przecignij i upu. August 10, 2010 Slide 15

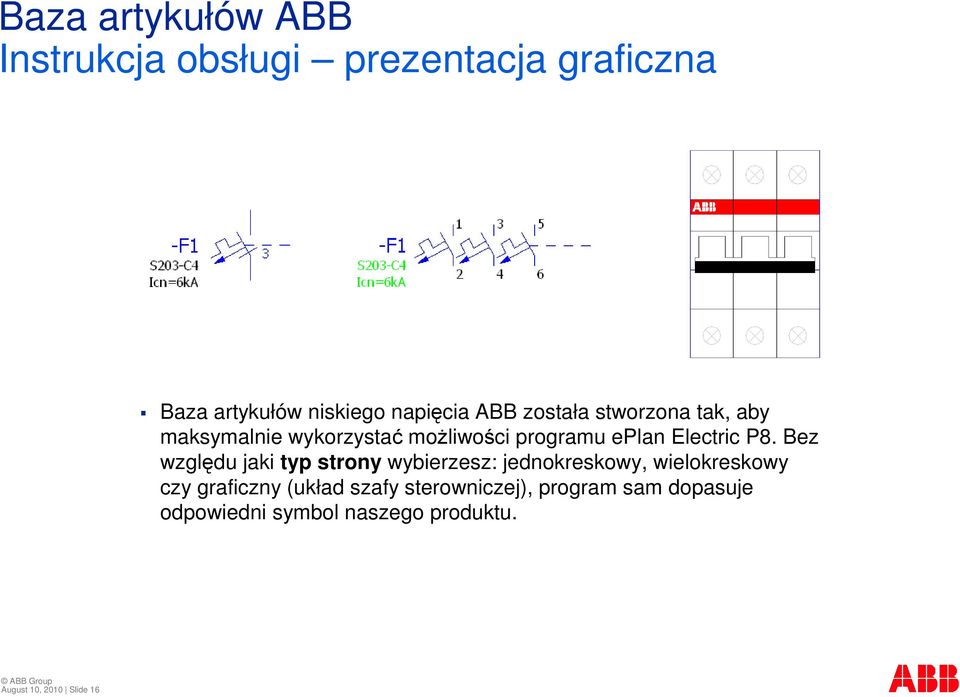

16 Instrukcja obsługi prezentacja graficzna Baza artykułów niskiego napicia ABB została stworzona tak, aby maksymalnie wykorzysta moliwoci programu eplan Electric P8. Bez wzgldu jaki typ strony wybierzesz: jednokreskowy, wielokreskowy czy graficzny (układ szafy sterowniczej), program sam dopasuje odpowiedni symbol naszego produktu. August 10, 2010 Slide 16

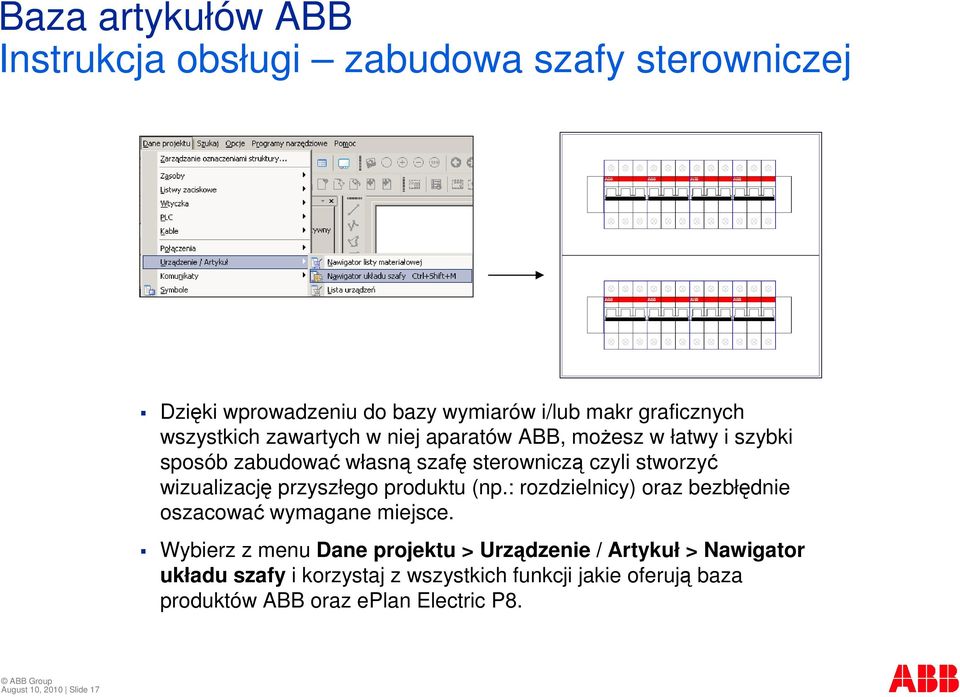

17 Instrukcja obsługi zabudowa szafy sterowniczej Dziki wprowadzeniu do bazy wymiarów i/lub makr graficznych wszystkich zawartych w niej aparatów ABB, moesz w łatwy i szybki sposób zabudowa własn szaf sterownicz czyli stworzy wizualizacj przyszłego produktu (np.: rozdzielnicy) oraz bezbłdnie oszacowa wymagane miejsce. Wybierz z menu Dane projektu > Urzdzenie / Artykuł > Nawigator układu szafy i korzystaj z wszystkich funkcji jakie oferuj baza produktów ABB oraz eplan Electric P8. August 10, 2010 Slide 17

18 Instrukcja obsługi karty katalogowe Do kadego produktu w bazie artykułów ABB została przypisana karta katalogowa zawierajca wszystkie, potrzebne w procesie projektowania, informacje zarówno techniczne jak i handlowe. Dziki temu tak wane dane dla naszych Klientów znajduj si w jednym miejscu, pod prawym przyciskiem myszy. Wybierz interesujcy Ci produkt w nawigatorze danych zasadniczych artykułu, nastpnie Otwórz hiperłcze > Dokument zewntrzny 1. August 10, 2010 Slide 18

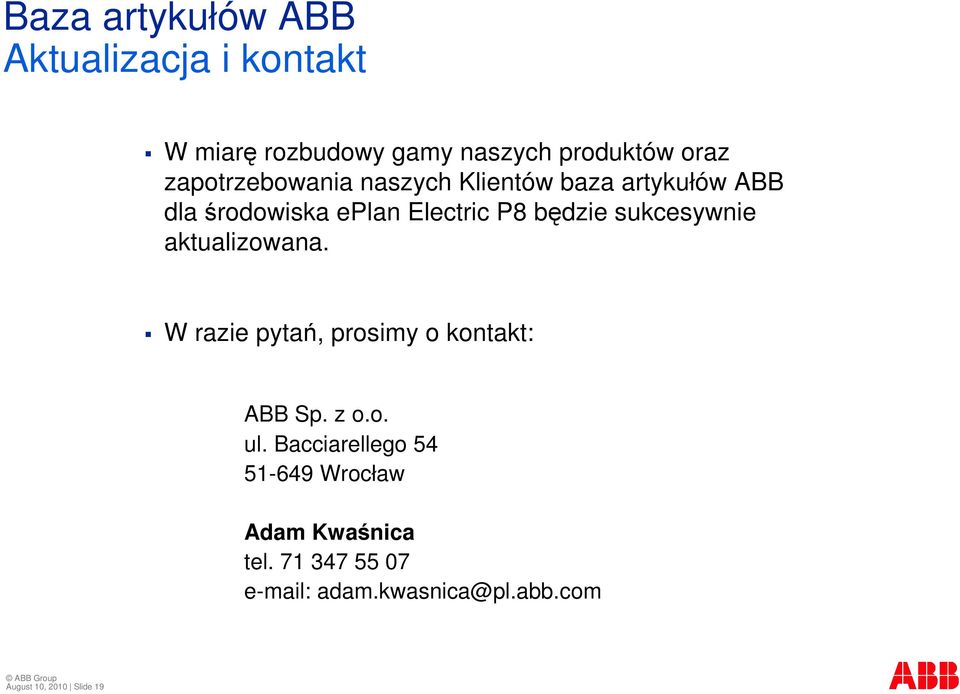

19 Aktualizacja i kontakt W miar rozbudowy gamy naszych produktów oraz zapotrzebowania naszych Klientów baza artykułów ABB dla rodowiska eplan Electric P8 bdzie sukcesywnie aktualizowana. W razie pyta, prosimy o kontakt: ABB Sp. z o.o. ul. Bacciarellego Wrocław Adam Kwanica tel adam.kwasnica@pl.abb.com August 10, 2010 Slide 19
