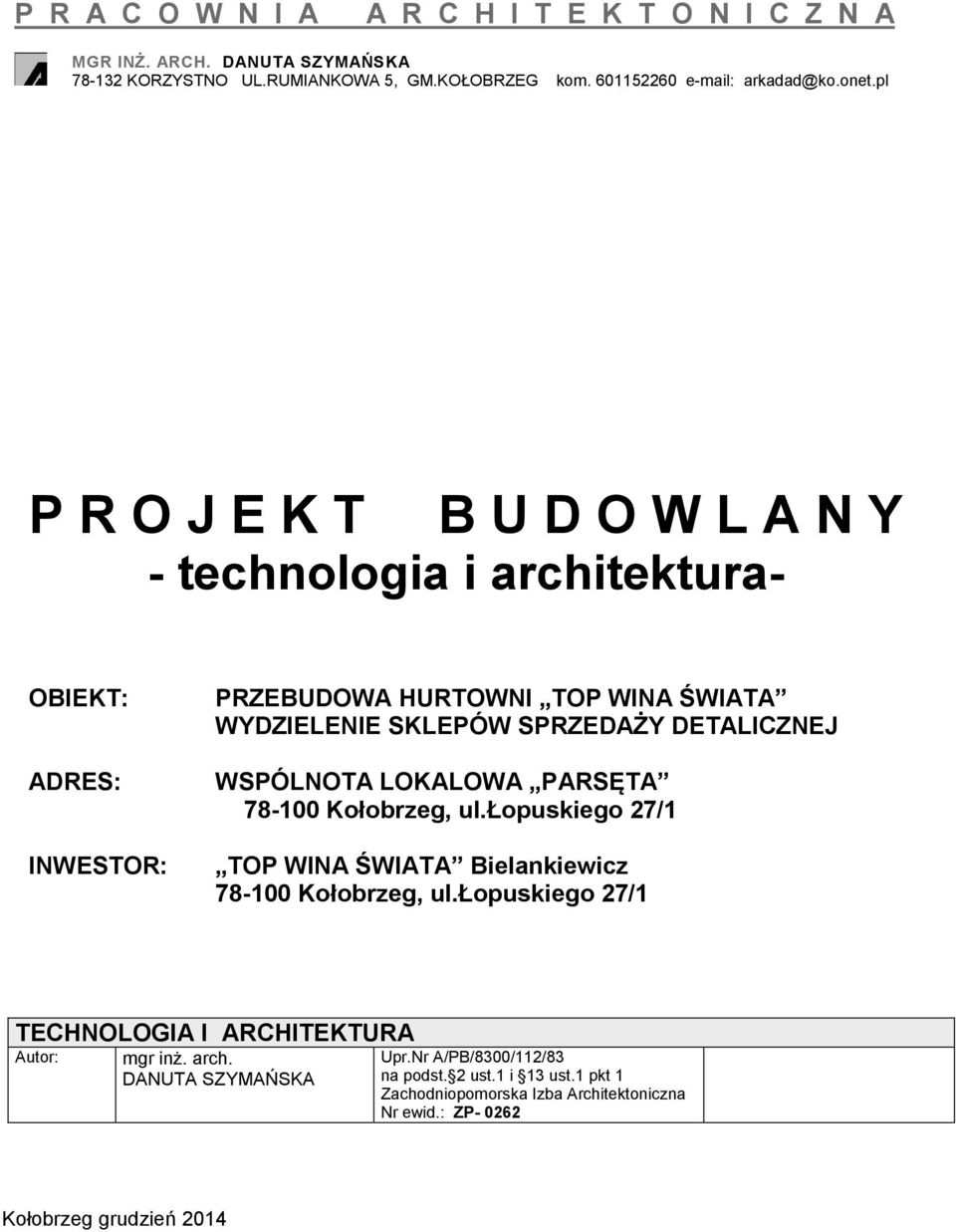

1 P R A C O W N I A A R C H I T E K T O N I C Z N A MGR INŻ. ARCH. DANUTA SZYMAŃSKA KORZYSTNO UL.RUMIANKOWA 5, GM.KOŁOBRZEG kom arkadad@ko.onet.pl P R O J E K T B U D O W L A N Y - technologia i architektura- OBIEKT: ADRES: INWESTOR: PRZEBUDOWA HURTOWNI TOP WINA ŚWIATA WYDZIELENIE SKLEPÓW SPRZEDAŻY DETALICZNEJ WSPÓLNOTA LOKALOWA PARSĘTA Kołobrzeg, ul.łopuskiego 27/1 TOP WINA ŚWIATA Bielankiewicz Kołobrzeg, ul.łopuskiego 27/1 TECHNOLOGIA I ARCHITEKTURA Autor: mgr inż. arch. DANUTA SZYMAŃSKA Upr.Nr A/PB/8300/112/83 na podst. 2 ust.1 i 13 ust.1 pkt 1 Zachodniopomorska Izba Architektoniczna Nr ewid.: ZP Kołobrzeg grudzień 2014

WSPÓLNOTA LOKALOWA PARSĘTA 78-100 Kołobrzeg, ul.łopuskiego 27/1 TOP WINA ŚWIATA Bielankiewicz 78-100 Kołobrzeg, ul.

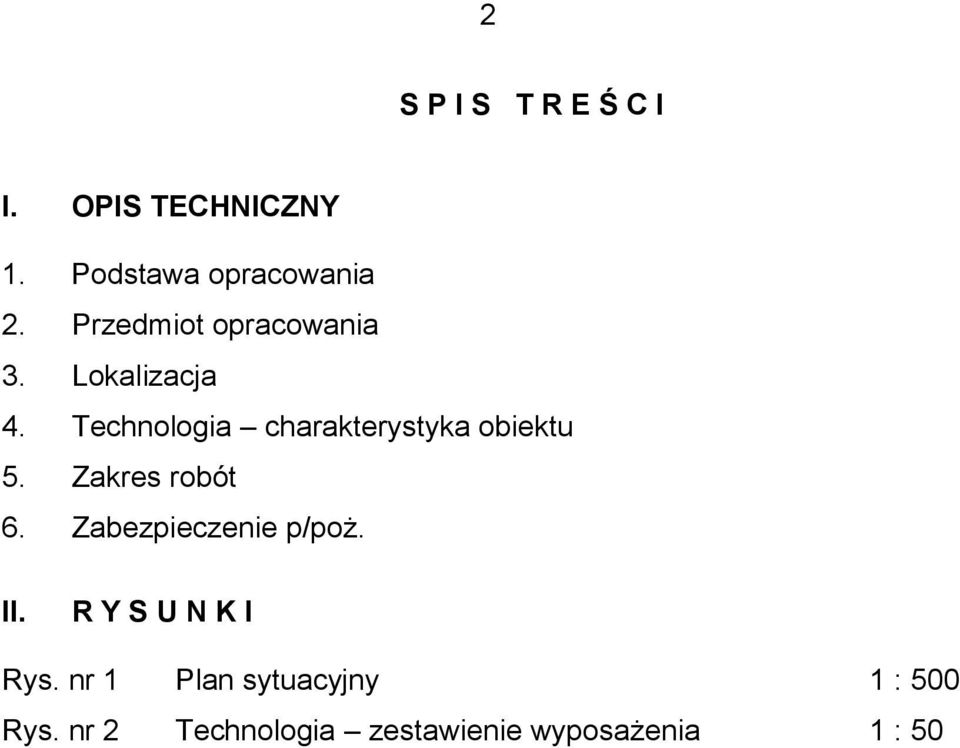

2 2 S P I S T R E Ś C I I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot opracowania 3. Lokalizacja 4. Technologia charakterystyka obiektu 5. Zakres robót 6. Zabezpieczenie p/poż. II. R Y S U N K I Rys. nr 1 Plan sytuacyjny 1 : 500 Rys. nr 2 Technologia zestawienie wyposażenia 1 : 50

Technologia charakterystyka obiektu 5. Zakres robót 6.

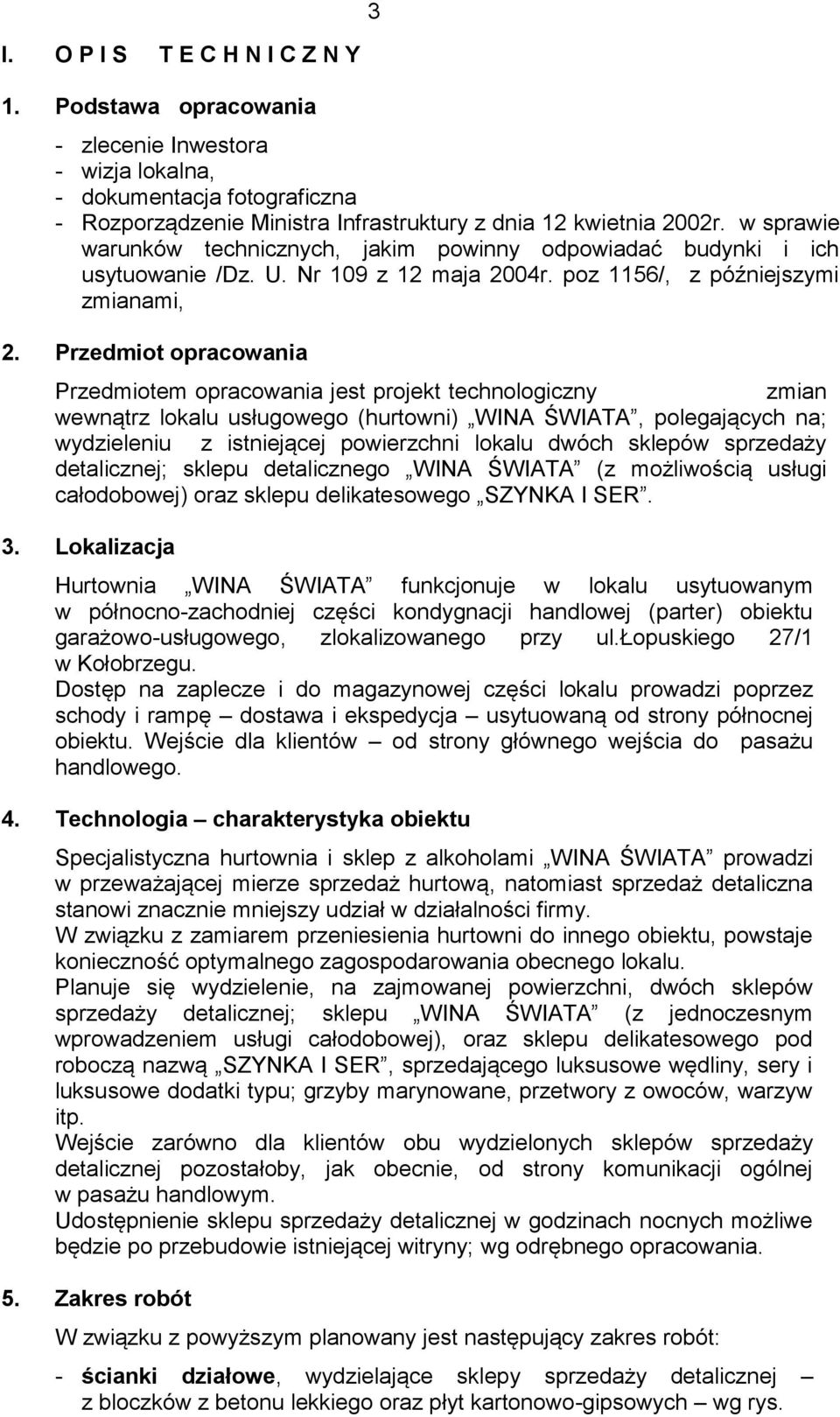

3 3 I. O P I S T E C H N I C Z N Y 1. Podstawa opracowania - zlecenie Inwestora - wizja lokalna, - dokumentacja fotograficzna - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U. Nr 109 z 12 maja 2004r. poz 1156/, z późniejszymi zmianami, 2. Przedmiot opracowania Przedmiotem opracowania jest projekt technologiczny zmian wewnątrz lokalu usługowego (hurtowni) WINA ŚWIATA, polegających na; wydzieleniu z istniejącej powierzchni lokalu dwóch sklepów sprzedaży detalicznej; sklepu detalicznego WINA ŚWIATA (z możliwością usługi całodobowej) oraz sklepu delikatesowego SZYNKA I SER. 3. Lokalizacja Hurtownia WINA ŚWIATA funkcjonuje w lokalu usytuowanym w północno-zachodniej części kondygnacji handlowej (parter) obiektu garażowo-usługowego, zlokalizowanego przy ul.łopuskiego 27/1 w Kołobrzegu. Dostęp na zaplecze i do magazynowej części lokalu prowadzi poprzez schody i rampę dostawa i ekspedycja usytuowaną od strony północnej obiektu. Wejście dla klientów od strony głównego wejścia do pasażu handlowego. 4. Technologia charakterystyka obiektu Specjalistyczna hurtownia i sklep z alkoholami WINA ŚWIATA prowadzi w przeważającej mierze sprzedaż hurtową, natomiast sprzedaż detaliczna stanowi znacznie mniejszy udział w działalności firmy. W związku z zamiarem przeniesienia hurtowni do innego obiektu, powstaje konieczność optymalnego zagospodarowania obecnego lokalu. Planuje się wydzielenie, na zajmowanej powierzchni, dwóch sklepów sprzedaży detalicznej; sklepu WINA ŚWIATA (z jednoczesnym wprowadzeniem usługi całodobowej), oraz sklepu delikatesowego pod roboczą nazwą SZYNKA I SER, sprzedającego luksusowe wędliny, sery i luksusowe dodatki typu; grzyby marynowane, przetwory z owoców, warzyw itp. Wejście zarówno dla klientów obu wydzielonych sklepów sprzedaży detalicznej pozostałoby, jak obecnie, od strony komunikacji ogólnej w pasażu handlowym. Udostępnienie sklepu sprzedaży detalicznej w godzinach nocnych możliwe będzie po przebudowie istniejącej witryny; wg odrębnego opracowania. 5. Zakres robót W związku z powyższym planowany jest następujący zakres robót: - ścianki działowe, wydzielające sklepy sprzedaży detalicznej z bloczków z betonu lekkiego oraz płyt kartonowo-gipsowych wg rys.

Przedmiot opracowania Przedmiotem opracowania jest projekt technologiczny zmian wewnątrz lokalu usługowego (hurtowni) WINA ŚWIATA, polegających na; wydzieleniu z istniejącej powierzchni lokalu dwóch

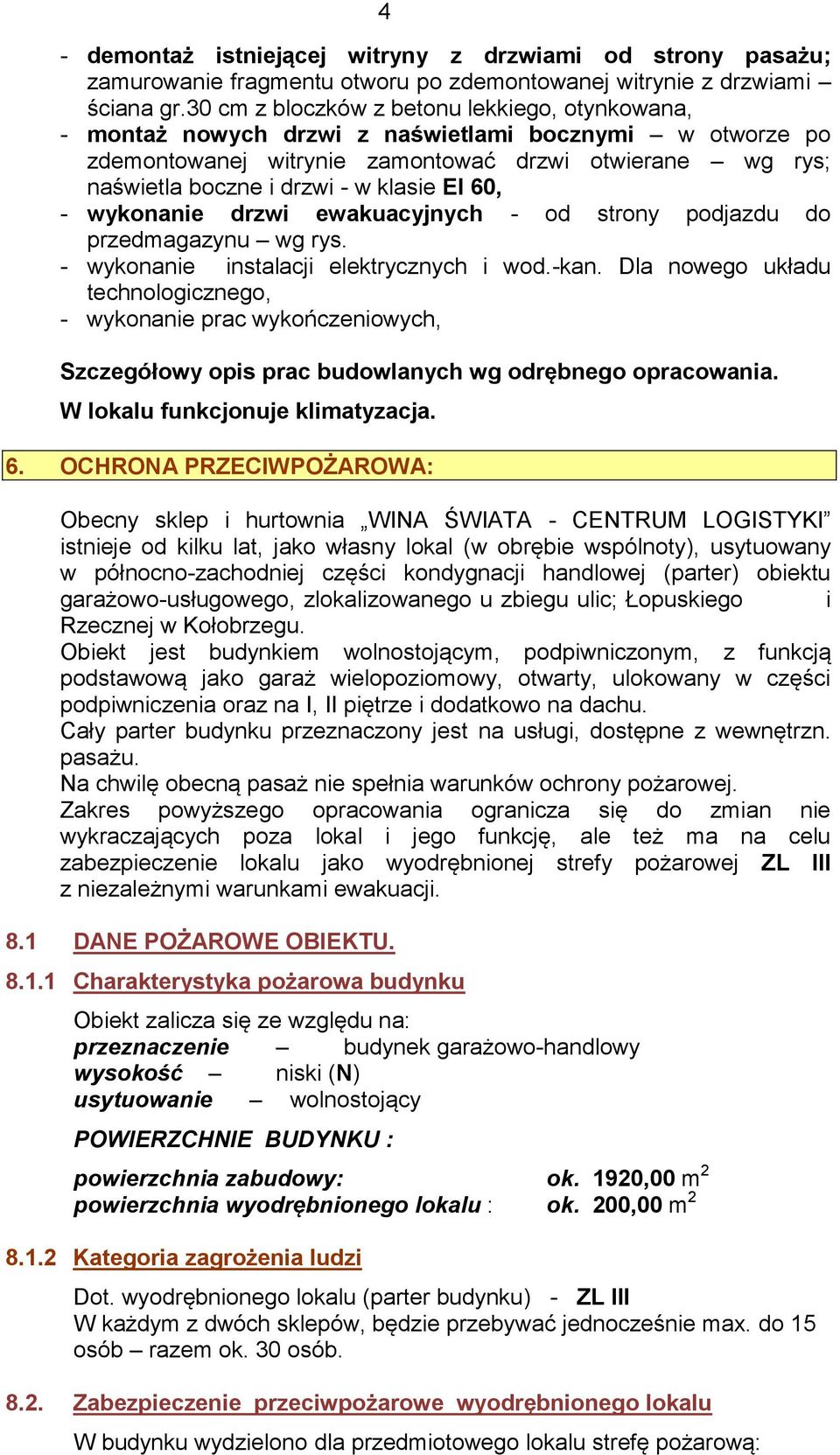

4 4 - demontaż istniejącej witryny z drzwiami od strony pasażu; zamurowanie fragmentu otworu po zdemontowanej witrynie z drzwiami ściana gr.30 cm z bloczków z betonu lekkiego, otynkowana, - montaż nowych drzwi z naświetlami bocznymi w otworze po zdemontowanej witrynie zamontować drzwi otwierane wg rys; naświetla boczne i drzwi - w klasie EI 60, - wykonanie drzwi ewakuacyjnych - od strony podjazdu do przedmagazynu wg rys. - wykonanie instalacji elektrycznych i wod.-kan. Dla nowego układu technologicznego, - wykonanie prac wykończeniowych, Szczegółowy opis prac budowlanych wg odrębnego opracowania. W lokalu funkcjonuje klimatyzacja. 6. OCHRONA PRZECIWPOŻAROWA: Obecny sklep i hurtownia WINA ŚWIATA - CENTRUM LOGISTYKI istnieje od kilku lat, jako własny lokal (w obrębie wspólnoty), usytuowany w północno-zachodniej części kondygnacji handlowej (parter) obiektu garażowo-usługowego, zlokalizowanego u zbiegu ulic; Łopuskiego i Rzecznej w Kołobrzegu. Obiekt jest budynkiem wolnostojącym, podpiwniczonym, z funkcją podstawową jako garaż wielopoziomowy, otwarty, ulokowany w części podpiwniczenia oraz na I, II piętrze i dodatkowo na dachu. Cały parter budynku przeznaczony jest na usługi, dostępne z wewnętrzn. pasażu. Na chwilę obecną pasaż nie spełnia warunków ochrony pożarowej. Zakres powyższego opracowania ogranicza się do zmian nie wykraczających poza lokal i jego funkcję, ale też ma na celu zabezpieczenie lokalu jako wyodrębnionej strefy pożarowej ZL III z niezależnymi warunkami ewakuacji. 8.1 DANE POŻAROWE OBIEKTU Charakterystyka pożarowa budynku Obiekt zalicza się ze względu na: przeznaczenie budynek garażowo-handlowy wysokość niski (N) usytuowanie wolnostojący POWIERZCHNIE BUDYNKU : powierzchnia zabudowy: ok. 1920,00 m 2 powierzchnia wyodrębnionego lokalu : ok. 200,00 m Kategoria zagrożenia ludzi Dot. wyodrębnionego lokalu (parter budynku) - ZL III W każdym z dwóch sklepów, będzie przebywać jednocześnie max. do 15 osób razem ok. 30 osób Zabezpieczenie przeciwpożarowe wyodrębnionego lokalu W budynku wydzielono dla przedmiotowego lokalu strefę pożarową:

EI 60, - wykonanie drzwi ewakuacyjnych - od strony podjazdu do przedmagazynu wg rys. - wykonanie instalacji elektrycznych i wod.-kan.

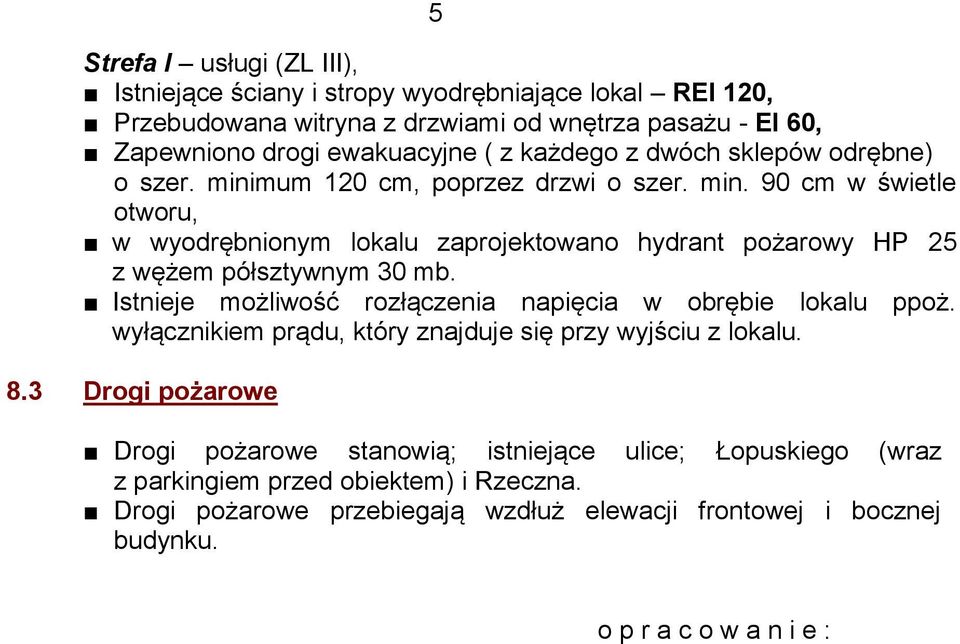

5 5 Strefa I usługi (ZL III), Istniejące ściany i stropy wyodrębniające lokal REI 120, Przebudowana witryna z drzwiami od wnętrza pasażu - EI 60, Zapewniono drogi ewakuacyjne ( z każdego z dwóch sklepów odrębne) o szer. minimum 120 cm, poprzez drzwi o szer. min. 90 cm w świetle otworu, w wyodrębnionym lokalu zaprojektowano hydrant pożarowy HP 25 z wężem półsztywnym 30 mb. Istnieje możliwość rozłączenia napięcia w obrębie lokalu ppoż. wyłącznikiem prądu, który znajduje się przy wyjściu z lokalu. 8.3 Drogi pożarowe Drogi pożarowe stanowią; istniejące ulice; Łopuskiego (wraz z parkingiem przed obiektem) i Rzeczna. Drogi pożarowe przebiegają wzdłuż elewacji frontowej i bocznej budynku. o p r a c o w a n i e :

Istnieje możliwość rozłączenia napięcia w obrębie lokalu ppoż. wyłącznikiem prądu, który znajduje się przy wyjściu z lokalu. 8.
