1 ZAKŁAD INŻYNIERII ŚRODOWISKA Swarzędz, ul. Kwaśniewskiego 1 PROJEKTY BUDOWLANE INFRASTRUKTURY ŚRODOWISKA I INSTALACJI SANITARNYCH Adres do korespondencji: OSANITA Wacław Nowacki Poznań - Ławica ul. Smoka Wawelskiego 28 w.nowacki@wp.pl. Tytuł opracowania: PROJEKT MODERNIZACJI INSTALACJI ELEKTRYCZNYCH WLZ / ADM W BLOKU MIESZKALNYM PRZY UL. PORANEK 13A, 13B, 13C W POZNANIU Lokalizacja Poznań, ul. Poranek 13A, 13B, 13C Obręb: 39, ark. 02, działka nr 52/23 Inwestor: Wspólnota Mieszkaniowa ul. Poranek 13A, 13B, 13C Poznań Na podstawie art. 20 ust. 4 ustawy z dn. 7 lipca 1994 r. - Prawo budowlane (tekst jednolity Dz. U. z 2013 r., poz.1409, ze zm. z 2014 r., poz. 40, 768, 822, 1133, 1200, z 2015 r., poz. 200, 443, 528) oświadcza się, że dokumentacja projektowa została sporządzona zgodnie z obowiązującymi przepisami techniczno-budowlanymi, zasadami wiedzy technicznej i jest kompletna w swoim zakresie do celów, którym ma służyć. Listopad 2015 Zespół projektowy: Instalacje elektryczne projektował: sprawdził: Jerzy Witkowski upr. bud. UAN/N/7210/86 w zakresie projektowania instalacji i sieci elektroenergetycznych inż. Andrzej Dettlaff upr. 93/82/Pw w zakresie projektowania instalacji i sieci elektroenergetycznych

2 ZAWARTOŚĆ PROJEKTU Strona tytułowa z oświadczeniem projektantów Zawartość projektu Informacje ogólne Przedmiot projektu Stan prawny nieruchomości objętych projektowanymi robotami Wymagane postępowania administracyjne Inwestor przedsięwzięcia Obszar oddziaływania obiektu i informacja o zagrożeniach dla środowiska i otoczenia Ochrona przyrody, szkody górnicze Projektowane zagospodarowanie działek, bilans terenu i zieleni Zgodność z warunkami gospodarowania przestrzenią siedliska zabudowy miejskiej Podstawy formalno-prawne i techniczne projektu 2. Zakres opracowania Opis techniczny Zasilanie energetyczne Pomiar energii elektrycznej Rozdział energii elektrycznej Tablice rozdzielcze Instalacja do odbiorników administracyjnych Instalacje dodatkowe w mieszkaniach Instalacja połączeń wyrównawczych Ochrona przed przepięciami Ochrona przeciwporażeniowa Uwagi ogólne 4. Obliczenia techniczne 5. Informacja OZ 6. Rysunki: Rys. 1 Rys. 2 Rys. 3 Rys. 4 Rys. 5 Rys. 6 Rys. 7 Schemat główny - tablice licznikowe i TM Schemat główny - RG i TA Tablica mieszkaniowa TM Rzut kondygnacji /parter/ Rzut kondygnacji piwnica/ Elewacja RG + TA Elewacje tablic licznikowych TL

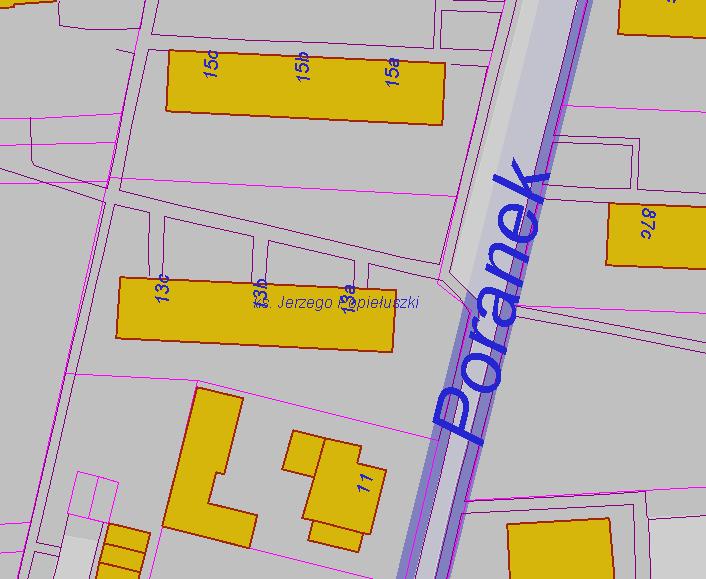

3 1 Informacje ogólne 1.1 Przedmiot projektu.. Przedmiotem opracowania jest projekt modernizacji instalacji elektrycznych WLZ / ADM w bloku mieszkalnym trzyklatkowym. Roboty przeprowadzone będą pod adresem: Poznań, ul. Poranek 13A, 13B, 13C na dz. nr 52/23, obręb 39, ark. 02, stanowiącej własność Miasta Poznań w użytkowaniu wieczystym Wspólnoty Mieszkaniowej ul. Poranek 13A, 13B, 13C 1.2 Stan prawny nieruchomości objętych projektowanymi robotami ORIENTACJA: dane Systemu Informacji Przestrzennej Miasta Poznania - ZGiKM Geopoz - Poznań, ul. Gronowa 20 13c 13b 13a obr./ark: 39/02 działka nr 52/ Wymagane postępowania administracyjne Projektowane roboty remontowo-budowl. nie spełniają warunków do wydania decyzji o warunkach zabudowy wg Ustawy z dn. 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz.U. z 2012r. poz. 647, 951 ze zm.); planowane roboty nie stanowią o zmianie funkcji, parametrów, cech i wskaźników kształtowania zabudowy oraz zagospodarowania terenu, w tym gabarytów i formy architektonicznej obiektów budowlanych, linii zabudowy oraz intensywności wykorzystania terenu. Przedsięwzięcia objęte projektem podlegają uzgodnieniom z Biurem Miejskiego Konserwatora Zabytków w Poznaniu. Przedmiotowa nieruchomość oraz położone na niej obiekty budowlane położone są na obszarze wpisanego do rejestru zabytków historycznego układu urbanistycznego (zespołu budowlanego). Na podstawie aktualnego stanu prawnego (Ustawa z dnia 7 lipca 1994 roku - Prawo Budowlane ((Dz.U. z 1994r, nr 89, poz. 414) z późn. zm. (jednolity tekst opracowany na podstawie: Dz. U. z 2013r. poz. 1409, z 2014r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz. 151, 200, 443, 528) projektowane roboty nie wymagają pozwolenia na budowę, natomiast wybrane zakresy podlegają obowiązkowi zgłoszenia robót organowi administracji budowlanej M. Poznania (np. wymiana stolarki okiennej).

4 1.4 Inwestor przedsięwzięcia. Inwestorem nakładów budowlanych jest Wspólnota Mieszkaniowa ul. Poranek 13A, 13B, 13C 1.5 Obszar oddziaływania obiektu i informacja o zagrożeniach dla środowiska i otoczenia Projektowane roboty wykonane będą wyłącznie wewnątrz budynku będącego w użytkowaniu wieczystym inwestora - bez wpływu na tereny sąsiednie. Jednocześnie przegląd danych o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników remontowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z odrębnymi przepisami wykazuje, że nie występują zagrożenia dla środowiska, otoczenia oraz higieny i zdrowia użytkowników i osób trzecich. 1.6 Ochrona przyrody, szkody górnicze W zasięgu oddziaływania projektowanych robót budowlanych nie występują formy ochrony przyrody utworzone lub ustanowione na podstawie Ustawy z dn. 16 kwietnia 2004 r. o ochronie przyrody (Dz.u. nr 92, poz. 880 z późn. zm.). Przedmiotowy teren nie znajduje się w granicach obszaru Natura'2000 oraz nie leży w granicach eksploatacji górniczej. 1.7.Projektowane zagospodarowanie działki, bilans terenu i zieleni Przedsięwzięcia remontowe nie wpłyną na zmianę zagospodarowania, na stan zieleni. 1.8 Zgodność z warunkami gospodarowania przestrzenią siedliska - zabudowy miejskiej. Nie występuje sprzeczność z warunkami gospodarki przestrzennej dla rejonu robót, bowiem nie wpływają one na zmianę sposobu użytkowania i funkcji przestrzeni podlegającej robotom. 1.9 Podstawy formalne i techniczne projektu Ustawa z dnia 7 lipca 1994 roku - Prawo Budowlane ((Dz.U. z 1994r, nr 89, poz. 414) z późn. zm. (jednolity tekst opracowany na podstawie: Dz. U. z 2013 r. poz. 1409, z 2014 r. poz. 40, 768, 822, 1133, 1200, z 2015 r. poz.151, 200, 443, 528) Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (tekst jednolity Dz. U. z 2015 r. poz. 199). Ustawa z dnia 23 lipca 2003 roku o ochronie zabytków i opiece nad zabytkami (Dz.U z 2003 r. Nr 162, poz. 1568), z późn. zm.(jednolity tekst Dz. U. z 2014 r. poz. 1446, ze zm. z 2015 r. poz. 397). Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia 17 lipca 2015 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U z 2015 r. Poz. 1422) Wizja lokalna, pomiary techniczne, inwentaryzacja, informacje i dokumenty udostępnione przez inwestora. Mapa sytuacyjno-wysokościowa z inwentaryzacją infrastruktury podziemnej oraz dane Systemu Informacji Przestrzennej Miasta Poznania - ZGiKM Geopoz - Poznań, ul. Gronowa 20 Normy techniczne PN-76/E-05125, PN-IEC 60364, PN-IEC /3

5 2. Zakres opracowania W zakres niniejszego opracowania wchodzą: ź wewnętrzne linie zasilające ź obwody administracyjne ź tablica główna ź tablice piętrowe ź tablice administracyjne ź tablice mieszkaniowe ź połączenia wyrównawcze ź rurowanie dla instalacji teletechnicznych ź ochrona przepięciowa ź ochrona przeciwporażeniowa 3. Opis techniczny 3.1 Zasilanie energetyczne Budynek przy ul. Poranek 13A, 13B, 13C zasilany jest z istniejącego złącza kablowego ZK-3, usytuowanego w ścianie szczytowej budynku od strony ulicy Poranek. Lokalizacja złącza kablowego pozostaje bez zmian. W porozumieniu z ENEA Operator Sp. z o.o. należy zdemontować istniejące podstawy bezpiecznikowe 3x63A i w ich miejsce zabudować rozłącznik bezpiecznikowy NH-1. Wartości zabezpieczeń w złączu pozostają bez zmian. Zacisk PEN uziemić, rezystancja uziemienia nie powinna przekroczyć 30 omów. Linia zasilająca od złącza kablowego do tablicy głównej jest ułożona w ziemi oraz w rurze ochronnej. Konieczność wyłączenia napięcia w przyłączu, prace dotyczące złącza kablowego oraz przygotowanie miejsca do prac związanych z wymianą odcinka wlz należy uzgodnić z dwutygodniowym wyprzedzeniem w Dziale Majątku Sieciowego, Sekcji Utrzymania Ruchu w Rejonie Dystrybucji Poznań ul. Panny Marii 2. Schemat zasilania przedstawiono na rys Pomiar energii elektrycznej Istniejące liczniki energii elektrycznej dla poszczególnych mieszkań oraz licznik administracyjny zostaną przeniesione do tablic piętrowych TP, zlokalizowanych na klatkach schodowych. Liczniki należy montować na typowych tablicach licznikowych 1/3faz. Wartości zabezpieczeń przedlicznikowych pozostają bez zmian. Schematy układów pomiarowych pokazano na rys Rozdział energii elektrycznej Przed przystąpieniem przez wykonawcę do prac remontowych, zarządca nieruchomości powinien wystąpić do Wydziału Układów Pomiarowych z wnioskiem o wyrażenie zgody na zerwanie plomb na zabezpieczeniach przedlicznikowych i licznikach poszczególnych odbiorców energii elektrycznej. Głównym elementem rozdziału energii elektrycznej są złącze kablowe, tablica główna TG i tablice piętrowe TP. Pomiędzy tablicą główną TG, a tablicami piętrowymi TP należy ułożyć linie zasilające wg opisów na schemacie zasilania. W piwnicach linie układać w osłonie z rur RL i DVK instalowanych na uchwytach na wierzchu, po trasach linii istniejących. Pionowe odcinki pomiędzy tablicami piętrowymi układać i osłonić korytem aluminiowym lub stalowym u kolorze uzgodnionym z inwestorem. Linie zasilające tablice mieszkaniowe układać w osłonie z rurek RL28 układanych w tynku. Zaprojektowano nową tablicę główną TG, zlokalizowaną w miejscu istniejącej w klatce B. Pozostałe tablice piętrowe zlokalizowane będą na poszczególnych kondygnacjach. Obudowę z przyciskiem przeciwpożarowego wyłącznika prądu instalować na poziomie przyziemia z prawejj struny wejścia do klatek 13A,13B,13C. Schemat główny przedstawiono na rys.1i 2.

6 3.4 Tablice rozdzielcze Tablice rozdzielcze TG, TA i TP zaprojektowano z typowych obudów. Tablice mieszkaniowe TM zaprojektowano jako naścienne Ekinoxe produkcji Legrand. Przed wykonaniem wnęk dla tablic zagłębionych należy dokładnie sprawdzić możliwość wykonania wnęk przyjętych w projekcie miejscach. Należy zachować istniejące szerokości drogi ewakuacyjnej między wewnętrznymi krawędziami poręczy, a zamontowanymi tablicami rozdzielczymi. Tablice przyścienne mocować dodatkowo do ścian. Schematy i wyposażenie tablic przedstawiono na rysunkach nr 1, 2, Instalacje do odbiorników administracyjnych W piwnicach istn.instalacje wykonane przewodami YDY wymienić na YDYżo-750V w rurkach RL Na klatkach schodowych instalacje wykonane są przewodami jak wyżej w osłonie z rurek RL lub w listwach instalacyjnych LN mocowanych na wierzchu. Istniejącą instalację oświetlenia klatek schodowych przełożyć pod tynk.oprawy oświetleniowe na klatkach schodowych istniejące- ze źródłami LED wyposażonymi w czujniki ruchu. Jest to zgodne z ustaleniami z przedstawicielem wspólnoty mieszkaniowej. Oświetlenie numerów administracyjnych wykonać oprawami LED zgodnie z projektem sterowana czujnikiem ruchu i zmierzchowym. W istniejących oprawach oświetlenia wejść wymienić na źródła światła LED 11-18W. W tablicy administracyjnej przewidziano gniazdo jednofazowe 230V dla celów remontowych. 3.6 Instalacje dodatkowe w mieszkaniach. Istniejącą instalację dzwonkową do mieszkań należy zdemontować.należy wykonać nową instalację dzwonkową 230V AC. Dzwonki zaprojektowano w nowych tablicach mieszkaniowych TM. Instalację od przycisków dzwonkowych do tablic mieszkaniowych wykonać przewodami YDY2x1,5mm², pod tynkiem. Należy wymienić istniejące przyciski dzwonkowe na klatkach schodowych. 3.7 Instalacja połączeń wyrównawczych. W piwnicach z głównego zacisku uziemiającego GSU wykonać połączenia wyrównawcze z: metalowymi rurami instalacyjnymi metalowymi elementami konstrukcji i wyposażenia budynku Połączenia wykonać przewodami LYżo 16 mm2 w sposób metaliczny stały przy pomocy połączeń skręcanych (obejmy dwuśrubowe). Końcówki przewodów przed połączeniem z elementami stalowymi ocynować lub stosować podkładki bimetaliczne. Wszystkie przewody wyrównawcze główne oraz przewód uziemiający powinny być oznaczone dwubarwnie, barwą zielono-żółtą. ź ź 3.8 Ochrona przed przepięciami. Dla ograniczenia poziomu przepięć mogących dochodzić do urządzeń należy zabudować należy w tablicy. ograniczniki przepięć 1+2.

7 3.9 Ochrona przeciw porażeniowa. Układ obecny TN-C można docelowo przekształcić w układ sieci TN-S. Jako ochronę przed porażeniem prądem elektrycznym zastosowano samoczynne wyłączenie zasilania. z wykorzystaniem urządzeń ochronnych przetężeniowych i różnicowoprądowych oraz połączenia wyrównawcze. Rozdziału przewodu ochronno-neutralnego PEN na neutralny N i ochronny PE należ dokonać w tablicy głównej. Zacisk PE w tablicy głównej połączyć z głównym zaciskiem uziemiającym GSU przewodem ochronnym PE. Dostępne części przewodzące tj. części metalowe, które wskutek uszkodzenia izolacji mogą znaleźć się pod napięciem, takie jak: ź metalowe obudowy aparatów i urządzeń elektrycznych ź kołki ochronne gniazd wtyczkowych ź metalowe obudowy opraw oświetleniowych powinny być połączone z przewodem ochronnym. Przewody winny posiadać oznaczenia barwne zgodne z normą PN-EN 60446;2010. Przewody należy oznaczać następująco: ź przewód neutralny N, barwą jasnoniebieską, ź przewód ochronny PE, kombinacją dwubarwną zielono-żółtą, ź przewód ochronno-neutralny PEN, kombinacją dwubarwną zielono-żółtą, a na końcach barwą jasnoniebieską tak, aby równocześnie widoczne były wszystkie wymienione barwy. Przed oddaniem instalacji do eksploatacji należy dokonać sprawdzenia skuteczności ochrony 3.10 Uwagi ogólne. Instalacje elektryczne w większości mieszkań wykonane są obecnie w układzie sieci TN-C. Projekt opracowano dla docelowego układu sieci TN-S w budynku. Linie zasilające zaprojektowano jako pięcioprzewodowe z oddzielnym przewodem N i PEN (docelowo PE). Przewód N barwy jasnoniebieskiej powinien być na całej długości izolowany od metalowych konstrukcji i obudów tablic. W projektowanych liniach wlz do mieszkań, w których instalacja jest wykonana obecnie w układzie TN-C, przewód PEN (PE), który docelowo po wykonaniu instalacji w mieszkaniach w układzie sieci TN-S będzie pełnił rolę przewodu PE - oznaczyć barwą zielonożółtą, a na końcach barwą jasnoniebieską tak, aby równocześnie widoczne były wszystkie wymienione barwy i wprowadzić w projektowanej tablicy mieszkaniowej n zacisk wielokrotny PEN(PE). Przewód izolacji jasnoniebieskiej, który docelowo będzie pełnił rolę przewodu N wprowadzić w projektowanej tablicy na zacisk wielokrotny N i nie podłączać do niego żadnych przewodów do czasu wykonania w mieszkaniach instalacji w układzie TN-S (przy liczniku pozostawić zapas). W mieszkaniach z instalacją wykonaną w układzie TN-C nie instalować obecnie wyłączników różnicowo-prądowych w tablicach (przewidzieć miejsce dla docelowego montażu w ramach remontu instalacji elektrycznych w mieszkaniu w układzie TN-S). W projektowanych liniach wlz do mieszkań, w których instalacja jest wykonana obecnie w układzie sieci TN-S, przewód PE oznaczyć barwą zielono-żółtą i wprowadzić w tablicy mieszkaniowej na zacisk wielokr. PE, a przewód w izolacji jasnoniebieskiej wprowadzić na zacisk wielokrotny N. Istniejące linie zasilające, tablice rozdzielcze, tablice mieszkaniowe oraz instalacje administracyjne zdemontować. Prace remontowe wykonywać etapowo w zależności od wysokości nakładów finansowych będących w dyspozycji Inwestora.

8 5. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia OZ W czasie wykonywania robót budowlano montażowych objętych zawartością niniejszego opracowania, mogą wystąpić zagrożenia bezpieczeństwa i zdrowia ludzi. Informacje sporządzono w oparciu o Rozporządzeniu Ministra Infrastruktury z dnia r (Dz. U. Nr 120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Zakres robót obejmuje: - Zasilanie energetyczne - Pomiar energii elektrycznej - Rozdział energii elektrycznej - Tablice rozdzielcze - Instalacja do odbiorników administracyjnych - Instalacje dodatkowe w mieszkaniach - Instalacja połączeń wyrównawczych - Ochrona przed przepięciami -Ochrona przeciwporażeniowa Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania w trakcie prowadzenia robót budowlanych występują zagrożenia: - praca na rusztowaniach - prace spawalnicze Zagrożenia : - porażenie prądem - upadek z wysokości - pożar - prace spawalnicze - uszkodzenia ciała na wskutek nieostrożnego obchodzenia się sprzętem. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - instrukcja BHP stanowiska pracy, - aktualne zaświadczenia SEP. - badania lekarskie praca na wysokości. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawna komunikacje, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - zachować procedurę obowiązującą przy dopuszczeniu pracowników do prac instalacyjnych i do prac w czynnych obiektach energetyki.

9

10

11

12 Wielkości stosowanych zabezpieczeń w lokalach budynku przy ul. Poranek 13 ABC w Poznaniu
