1 Zawartość opracowania 1. Część opisowa 2. Część rysunkowa: nr rys.: skala: PZT- 01. Istniejące zagospodarowanie terenu 1:250 PZT- 02. Projektowane zagospodarowanie terenu 1:200 PZT -03. Projekt szaty roślinnej 1:200 PZT -04. Ogrodzenie terenu od strony ul. Kościuszki - - projektowana brama z furtką-lewa, projektowana brama z furtką-prawa, projektowane przęsła uzupełniające 1:50 1:20 PZT- 05. Projektowany mur aŝurowy odcinki C-D, D-E, E-F 1:25 PZT- 06. Projektowany mur pełny odcinki I-J, J-K 1:25 PZT- 07. Ekrany osłonowe stacji trafo PZT- 08. Zasiek śmietnika 1:20

Kościuszki - - projektowana brama z furtką-lewa, projektowana brama z furtką-prawa, projektowane przęsła uzupełniające 1:50 1:20 PZT- 05.

2 Projekt zagospodarowania terenu do projektu remontu i przebudowy budynku dla potrzeb sądu rejonowego przy ul. Kościuszki 1-3 w Legnicy 1. DANE EWIDENCYJNE 1.1. Zleceniodawca: Sąd Rejonowy w Legnicy ul. Złotoryjska Inwestor i uŝytkownik: j.w Obiekt: budynek przy ul. Kościuszki 1-3 w Legnicy 1.4. Faza projekt wykonawczy 1.5. Jednostka projektująca: APA LINEA Wrocław, ul. Mierosławskiego Autorzy projektu: architektura: projektant: mgr inŝ. arch. Anna Morasiewicz współpraca: mgr inŝ. arch. Łukasz Brach mgr inŝ. arch. Marta Bodylewicz mgr inŝ. arch. Malwina Terka 1.7. Podstawa opracowania: - Umowa nr OG.261-7/2008 z dnia 08 września 2008 r Materiały wyjściowe: - mapa geodezyjna do celów projektowych - inwentaryzacja architektoniczno budowlana i konserwatorska przeprowadzona dla niniejszego projektu - program funkcjonalno uŝytkowy Inwestora - ZałoŜenia do projektowania budynków dla sądów powszechnych i powszechnych jednostek prokuratury przekazane przez Inwestora - Miejscowy plan zagospodarowania przestrzennego dzielnicy Tarninów - zaakceptowana koncepcja rozwiązań funkcjonalno przestrzennych jako materiał wyjściowy stanowiący podstawę projektu budowlanego - uzgodnienia i ustalenia robocze z Inwestorem UŜytkownikiem - uzgodnienia robocze z Miejskim Konserwatorem Zabytków - ekspertyza mykologiczno budowlana opracowana przez dr inŝ. Jerzego Szcześniaka wrzesień 2008 r.

Mierosławskiego 9 1.6. Autorzy projektu: architektura: projektant: mgr inŝ. arch. Anna Morasiewicz współpraca: mgr inŝ. arch. Łukasz Brach mgr inŝ. arch. Marta Bodylewicz mgr inŝ. arch. Malwina Terka 1.

3 - techniczne warunki przyłączenia energii elektrycznej - techniczne warunki przyłączenia do sieci wodociągowej oraz odprowadzenia ścieków i wód opadowych 2. Część opisowa 2.1.Przedmiot inwestycji Główne załoŝenia projektu budowlanego to remont i przebudowa istniejącego zabytkowego, pochodzącego z końca XIX wieku budynku w zabudowie bliźniaczej, dla potrzeb Sądu Rejonowego w Legnicy w oparciu o wytyczne inwestora i zgodnie z Miejscowym Planem Zagospodarowania Przestrzennego. Zakres opracowania obejmuje równieŝ projekt zagospodarowania terenu z wyburzeniem istniejącego budynku gospodarczego, znajdującego się w złym stanie technicznym Uzbrojenie terenu Dostawa mediów odbywać się będzie poprzez: Przyłącze energii elektrycznej Istniejący budynek jest podłączony do sieci energetycznej EnergiaPro GT S.A. poprzez złącze kablowe ZK-2, wbudowane w ścianę zewnętrzną od strony ul. Kościuszki. Istniejące złącze zostanie wymienione na złącze kablowe typu ZK-3b, do którego zostaną wprowadzone istniejące kable oraz kabel zasilający budynek ze stacji R-211. Złącze kablowe ZK-3b, wraz z podłączeniem do sieci energetycznej ujęte zostanie odrębnym opracowaniem, wykonanym na zlecenie EnergiaPro Grupa Tauron S.A. Oddział w Legnicy. Z rozdzielnicy głównej budynku przewiduje się wyprowadzić linie zasilające / sterujące do silników bram wjazdowych; trasy linii pokazano na planie zagospodarowania terenu. Szczegóły rozwiązań projektowych zawiera TOM VIII i TOM IX niniejszej dokumentacji. Budynek aktualnie podłączony jest do sieci telekomunikacyjnej; przewiduje się, Ŝe ewentualną wymianę przyłącza wykona wybrany operator sieci teletechnicznej. Przyłącze wody zgodnie z uzyskanymi warunkami wykonane zostanie nowe przyłącze. Projekt przyłącza sporządzony został w formie odrębnego opracowania TOM VI. Przyłącze kanalizacji sanitarnej bez zmian,

w Legnicy w oparciu o wytyczne inwestora i zgodnie z Miejscowym Planem Zagospodarowania Przestrzennego.

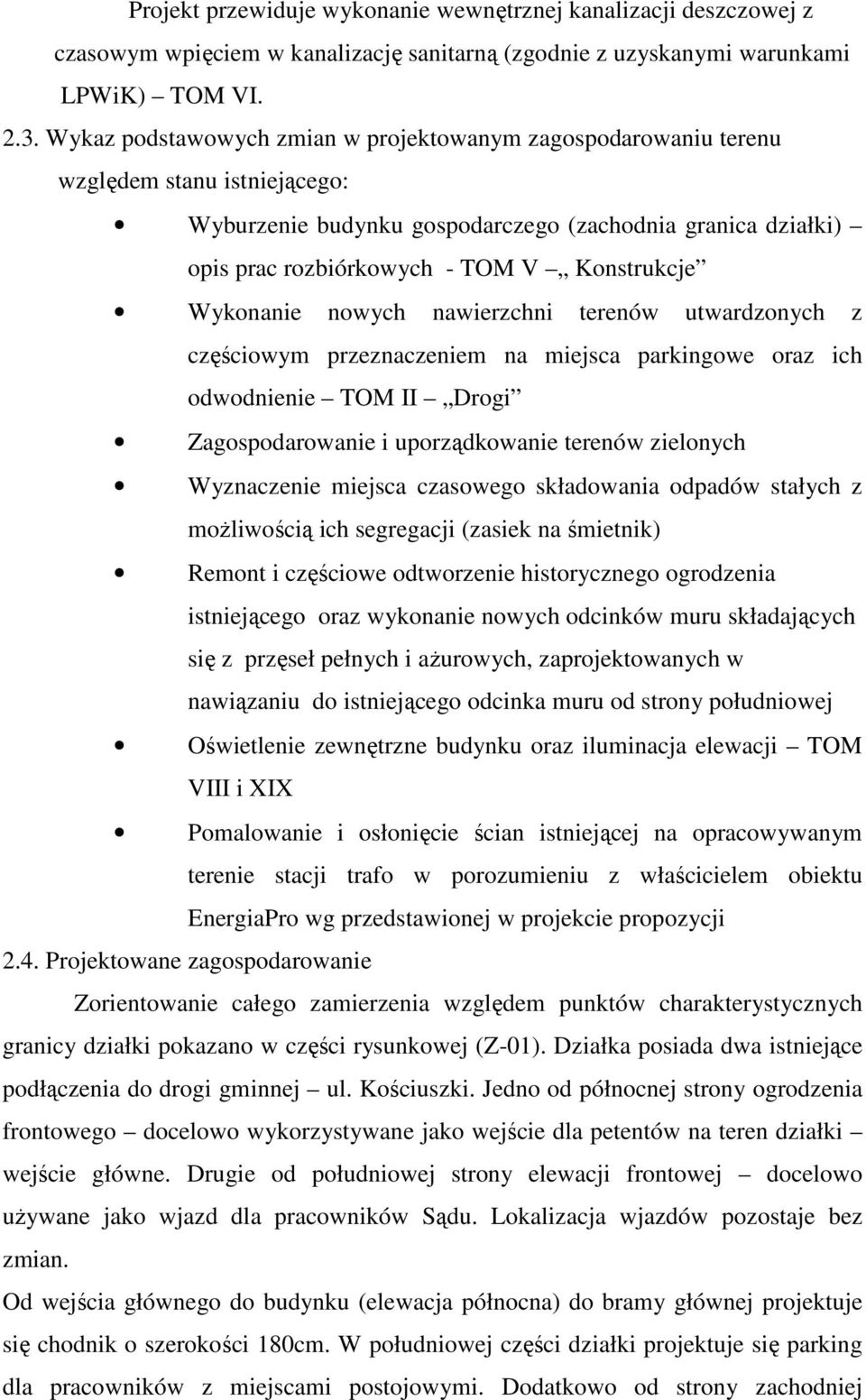

4 Projekt przewiduje wykonanie wewnętrznej kanalizacji deszczowej z czasowym wpięciem w kanalizację sanitarną (zgodnie z uzyskanymi warunkami LPWiK) TOM VI Wykaz podstawowych zmian w projektowanym zagospodarowaniu terenu względem stanu istniejącego: Wyburzenie budynku gospodarczego (zachodnia granica działki) opis prac rozbiórkowych - TOM V Konstrukcje Wykonanie nowych nawierzchni terenów utwardzonych z częściowym przeznaczeniem na miejsca parkingowe oraz ich odwodnienie TOM II Drogi Zagospodarowanie i uporządkowanie terenów zielonych Wyznaczenie miejsca czasowego składowania odpadów stałych z moŝliwością ich segregacji (zasiek na śmietnik) Remont i częściowe odtworzenie historycznego ogrodzenia istniejącego oraz wykonanie nowych odcinków muru składających się z przęseł pełnych i aŝurowych, zaprojektowanych w nawiązaniu do istniejącego odcinka muru od strony południowej Oświetlenie zewnętrzne budynku oraz iluminacja elewacji TOM VIII i XIX Pomalowanie i osłonięcie ścian istniejącej na opracowywanym terenie stacji trafo w porozumieniu z właścicielem obiektu EnergiaPro wg przedstawionej w projekcie propozycji 2.4. Projektowane zagospodarowanie Zorientowanie całego zamierzenia względem punktów charakterystycznych granicy działki pokazano w części rysunkowej (Z-01). Działka posiada dwa istniejące podłączenia do drogi gminnej ul. Kościuszki. Jedno od północnej strony ogrodzenia frontowego docelowo wykorzystywane jako wejście dla petentów na teren działki wejście główne. Drugie od południowej strony elewacji frontowej docelowo uŝywane jako wjazd dla pracowników Sądu. Lokalizacja wjazdów pozostaje bez zmian. Od wejścia głównego do budynku (elewacja północna) do bramy głównej projektuje się chodnik o szerokości 180cm. W południowej części działki projektuje się parking dla pracowników z miejscami postojowymi. Dodatkowo od strony zachodniej

Wykonanie nowych nawierzchni terenów utwardzonych z częściowym przeznaczeniem na miejsca parkingowe oraz ich odwodnienie TOM II Drogi Zagospodarowanie i uporządkowanie terenów zielonych Wyznaczenie

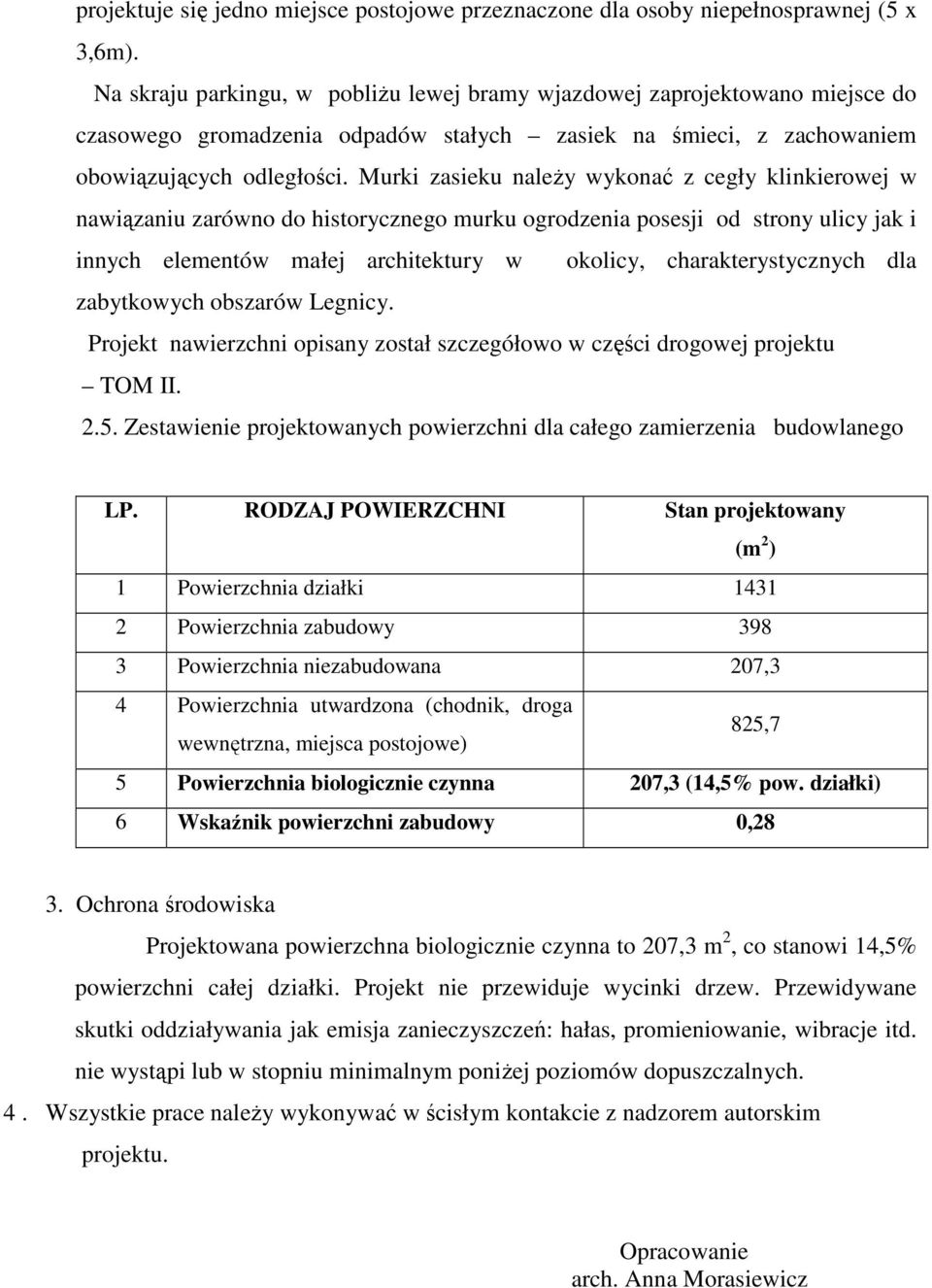

5 projektuje się jedno miejsce postojowe przeznaczone dla osoby niepełnosprawnej (5 x 3,6m). Na skraju parkingu, w pobliŝu lewej bramy wjazdowej zaprojektowano miejsce do czasowego gromadzenia odpadów stałych zasiek na śmieci, z zachowaniem obowiązujących odległości. Murki zasieku naleŝy wykonać z cegły klinkierowej w nawiązaniu zarówno do historycznego murku ogrodzenia posesji od strony ulicy jak i innych elementów małej architektury w okolicy, charakterystycznych dla zabytkowych obszarów Legnicy. Projekt nawierzchni opisany został szczegółowo w części drogowej projektu TOM II Zestawienie projektowanych powierzchni dla całego zamierzenia budowlanego LP. RODZAJ POWIERZCHNI Stan projektowany (m 2 ) 1 Powierzchnia działki Powierzchnia zabudowy Powierzchnia niezabudowana 207,3 4 Powierzchnia utwardzona (chodnik, droga wewnętrzna, miejsca postojowe) 825,7 5 Powierzchnia biologicznie czynna 207,3 (14,5% pow. działki) 6 Wskaźnik powierzchni zabudowy 0,28 3. Ochrona środowiska Projektowana powierzchna biologicznie czynna to 207,3 m 2, co stanowi 14,5% powierzchni całej działki. Projekt nie przewiduje wycinki drzew. Przewidywane skutki oddziaływania jak emisja zanieczyszczeń: hałas, promieniowanie, wibracje itd. nie wystąpi lub w stopniu minimalnym poniŝej poziomów dopuszczalnych. 4. Wszystkie prace naleŝy wykonywać w ścisłym kontakcie z nadzorem autorskim projektu. Opracowanie arch. Anna Morasiewicz

Murki zasieku naleŝy wykonać z cegły klinkierowej w nawiązaniu zarówno do historycznego murku ogrodzenia posesji od strony ulicy jak i innych elementów małej architektury w okolicy,
