1 BLACK BOOK ONE

2

3

4

5 Spis treści WPROWADZENIE Wprowadzenie 3 Gama produktów 27 Dane i specyfikacje 119 Kolory i wykończenia 137 Instrukcja montażu 147 GAMA PRODUKTÓW DANE I SPECYFIKACJE Kingspan Europe 155 KOLORY I WYKOŃCZENIA KINGSPAN EUROPE INSTRUKCJA MONTAŻU 1

6 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Dlaczego Kingspan BENCHMARK Dzięki swoim 25-letnim doświadczeniom Kingspan BENCHMARK jest liderem w dziedzinie projektowania, produkcji i dostaw wysokiej jakości, nowatorskich, specjalistycznych systemów architektonicznych pokryć elewacyjnych i rozwiązań zintegrowanych. Oferta BENCHMARK łączy w sobie wszystkie elementy, umożliwiając tworzenie zadziwiających elewacji, idealnie dostosowanych do specyfiki projektów i budynków, wspartych kompleksowymi gwarancjami i procedurami testowymi oraz zgodnych z obowiązującymi przepisami budowlanymi. Dzięki inspirującym elewacjom i tworzonym pod konkretne zamówienia płytom architektonicznym, które oferujemy w bogatej gamie barw, faktur i wersji wykończeniowych, począwszy od materiałów metalicznych po laminaty wysokociśnieniowe i płytki ceramiczne, zespół doświadczonych menedżerów projektów i projektantów BENCHMARK pomoże w realizacji założonych celów Państwa projektów budowlanych. Rodzina produktów Benchmark to w pełni zintegrowane systemy elewacyjne i ścienne z opcją indywidualnych technik wykończeniowych, obejmującą obróbki blacharskie, prefabrykowane narożniki oraz rozwiązania stelaży stalowych. Ich zastosowanie pozwala podnieść estetykę i atrakcyjność budynku oraz zwiększyć skuteczność architektoniczną. Aten Infotech HEUSDEN-ZOLDER, BELGIA. 2

7 Wprowadzenie WPROWADZENIE Czym są systemy izolacyjnych pokryć elewacyjnych BENCHMARK? 4 Zalety Swoboda kreacji 6 Szybkość montażu 16 Sprawność systemu 18 Badania i akredytacje 19 Strategia EnvelopeFirst 20 Serwis i wsparcie 22 Kontakt z nami 23 Sektory rynku 24 3

8 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Czym są systemy izolacyjnych pokryć elewacyjnych BENCHMARK? Dożywotnia ciągłość izolacji, sprawność termiczna i szczelność Skrócenie czasu budowy dzięki prostocie montażu systemu jednokomponentowego System typu FireSafe Pakiet rozwiązań podnoszący walory architektoniczne budynków Nadaje się do zastosowań pionowych i poziomych Dostępny z kompleksową gwarancją BENCHMARK Guarantee 4

9 System poddany niezależnym badaniom, w tym testom obudowy zewnętrzej budynków wykonywanym przez CWCT Możliwość osiągnięcia oceny A+ w klasyfikacji Green Guide Poszerzona gama kolorystyczna Wzory indywidualne opracowywane na zamówienie WPROWADZENIE Łatwość integracji z drzwiami, oknami i szkleniem Łatwość wykonania otworów i złożonych elewacji Gwarantowana jakość EN ISO 9001:2000 5

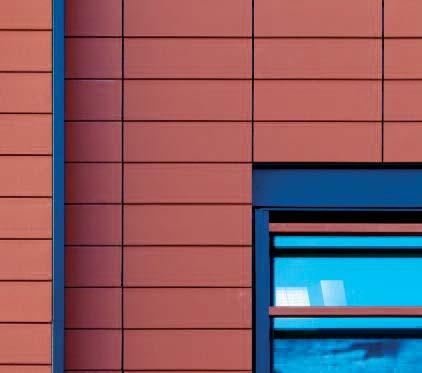

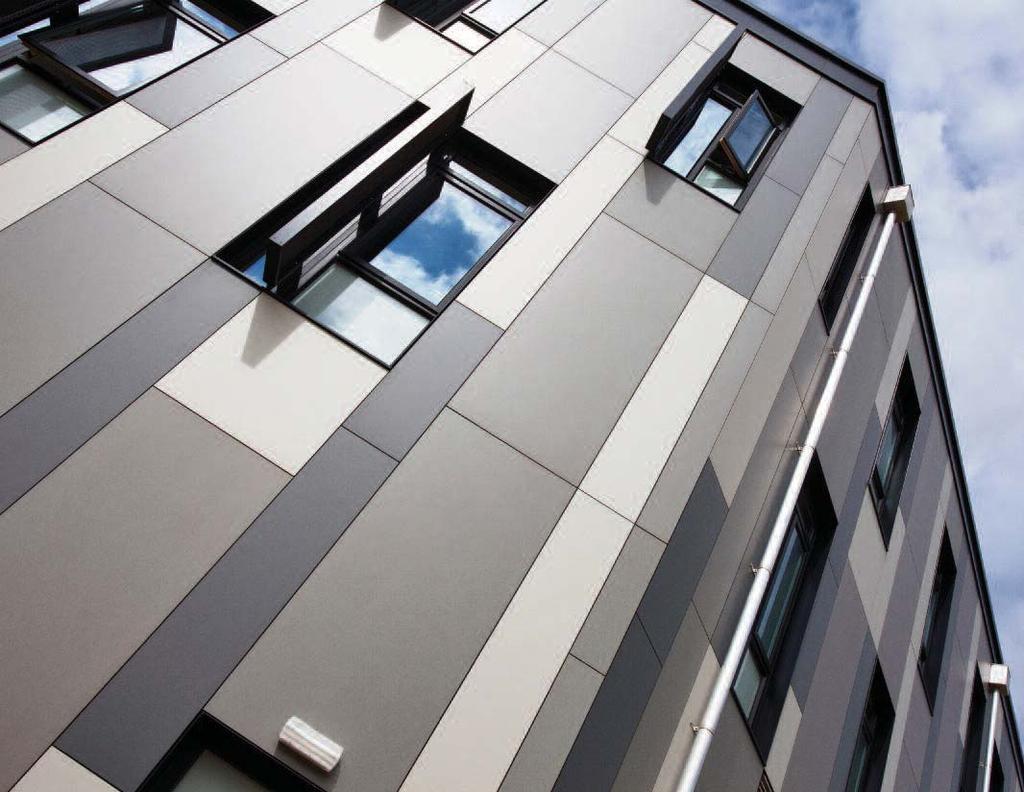

10 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Swoboda kreacji Gama produktów z systemu pokryć ściennych Kingspan BENCHMARK Designwall oraz Engineered Façade System to więcej niż zwykłe płyty izolacyjne. Są to systemy rozwiązań poszyciowych dla budynków, które mogą być dostosowywane do indywidualnych wymagań i które umożliwiają realizowanie nietuzinkowych projektów. Wieloletnie innowacje sprawiły, że płyty architektoniczne, zarówno laminowane strukturalnie, jak i wypełniane pianką na montażu, dają obecnie nieograniczone możliwości projektowania budynków. Dodatkowo system Karrier, łączący w sobie sprawdzone zalety płyt izolacyjnych Kingspan z bogatą paletą kolorów, faktur i wersji wykończeniowych, umożliwia tworzenie elewacji najwyższej klasy. University of York YORK, WIELKA BRYTANIA. 6

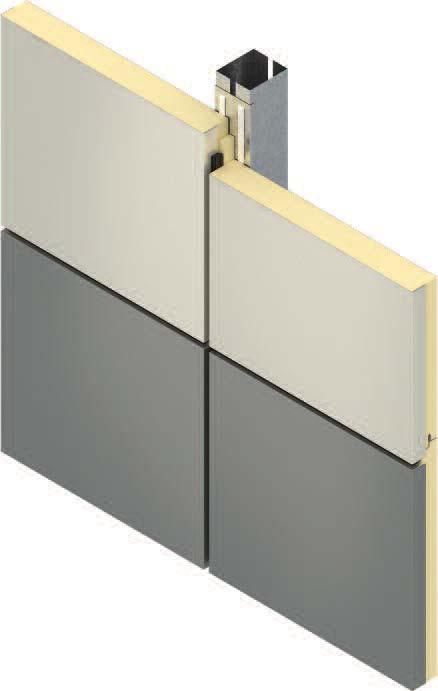

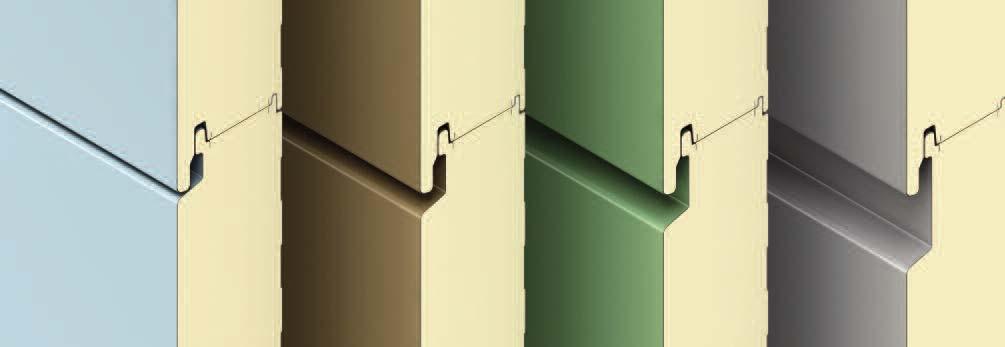

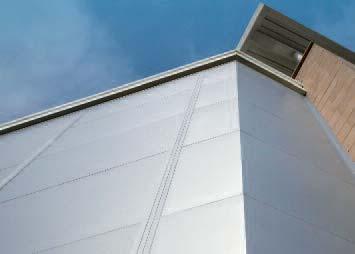

11 Opcje łączeń Seria produktów Designwall dostępna jest w szerokiej gamie estetycznych opcji wykończeniowych łączeń, które obejmują nakładki, obramowania skrzynkowe i krawędzie niewymagające obróbki. W przypadku wersji niewymagających obróbki, na łączeniu pomiędzy płytami widoczna jest pionowa szczelina, która dzięki różnym detalom wykończeniowym umożliwia tworzenie modularnych elewacji o czystych formach. WPROWADZENIE Opcje łączeń w systemie BENCHMARK Evolution Ramka aluminiowa Inline Black Inline Silver Q2 Q2A Peter Beckers BMW GENK, BELGIA. 7

12 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Swoboda kreacji Różne detale łączeń Różne wysokości detali łączeniowych umożliwiają uzyskanie pożądanego efektu na elewacjach. W połączeniu z niewymagającymi obróbki krawędziami tworzą one modularną elewację o czystej formie. Wysokość detali łączeniowych 0, 10, 20 i 50 mm. Możliwe jest również wyprodukowanie na indywidualne zamówienie detali łączeniowych w wersjach o dowolnej kolorystyce, umożliwiających uzyskanie ciekawych akcentów. Dostępne opcje detali łączeniowych zależą od wybranego typu płyty. Clark State Community College SPRINGFIELD, STAN OHIO, USA. 8

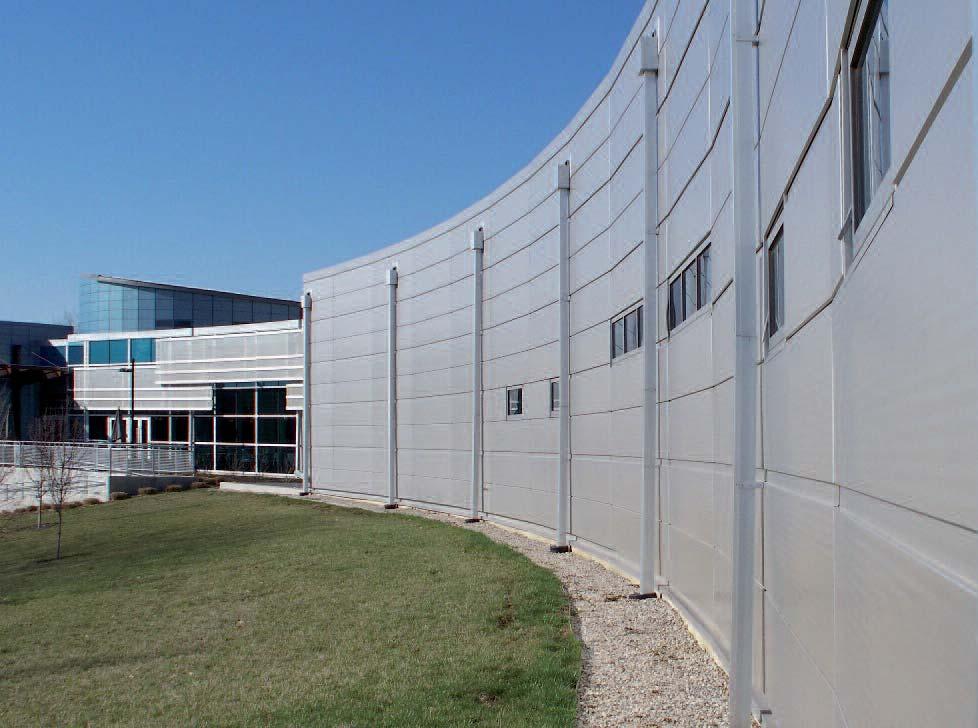

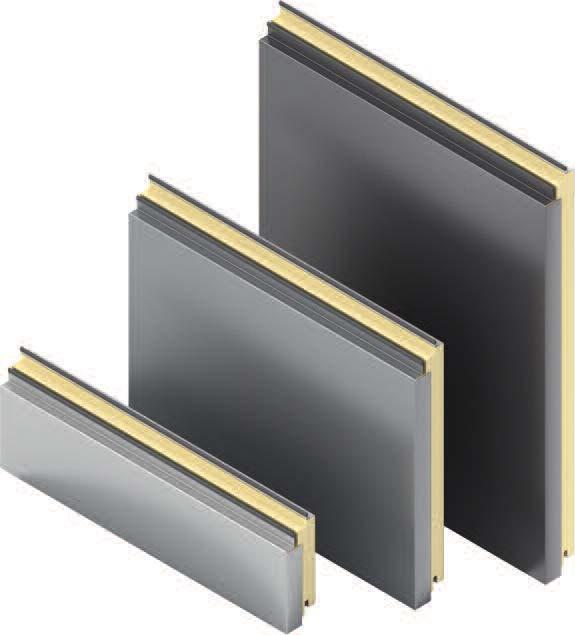

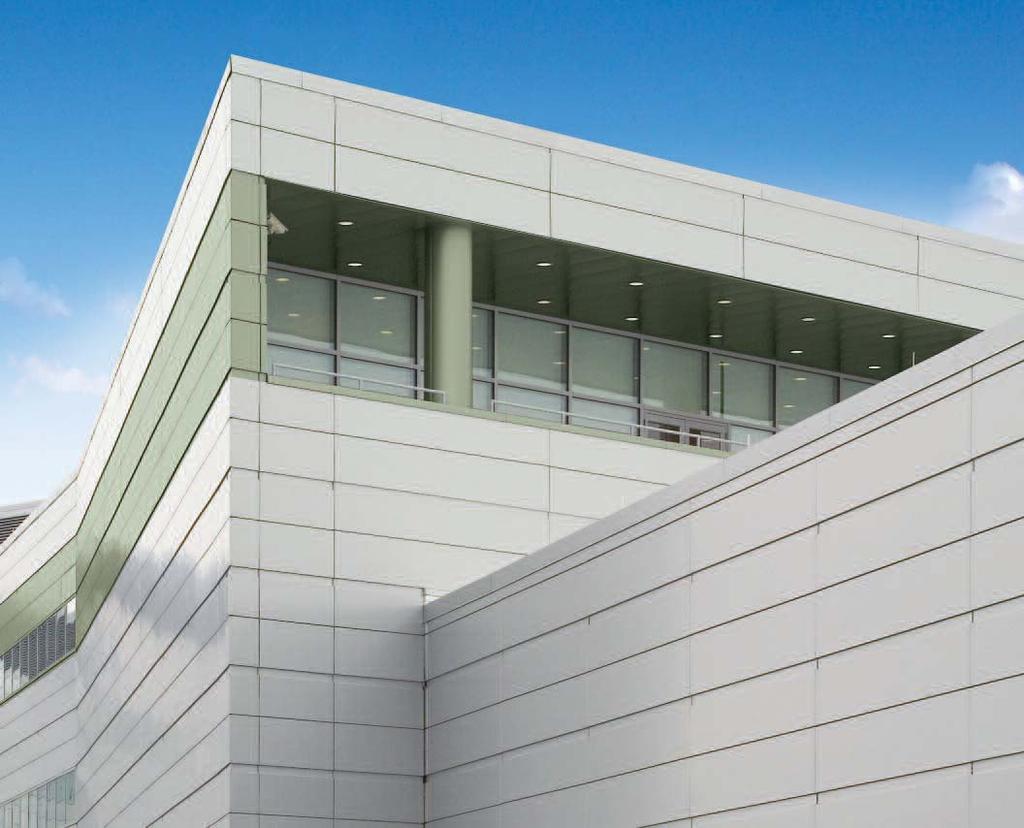

13 Różne szerokości i długości modułów Zmienne szerokości i długości modułów elewacyjnych umożliwiają tworzenie bardziej dopracowanych detali architektonicznych: BENCHMARK Inspiration szerokość zmienna od 250mm do 1100mm skok 10mm. Długość od 250mm -4,2m. Snandardowe długości od 2 do 4m. BENCHMARK Evolution Szerokości 600, 900 i 1000mm. Standardowe długości od 2 do 6metrów. Panele o długości mniejszej niż 2m dostępne na zamówienie. WPROWADZENIE 9

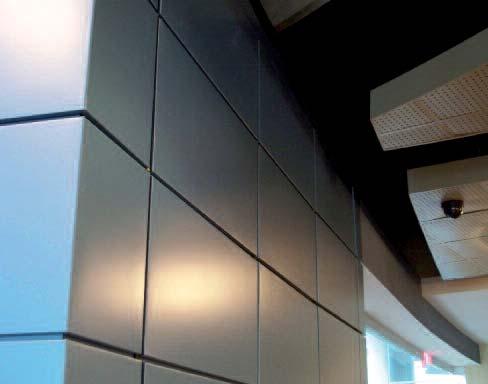

14 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Swoboda kreacji Narożniki na indywidualne zamówienie Prefabrykowane elementy narożne, narożniki wewnętrzne, narożniki w układzie pionowym i poziomym o różnych długościach i wykończeniu : narożniki zaokrąglone narożniki gięte pod dowolnym kątem narożniki "na styk" ze szczeliną narożniki ścięte obudowy słupów 10

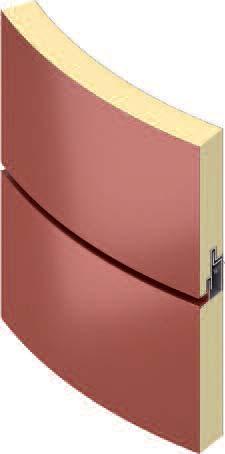

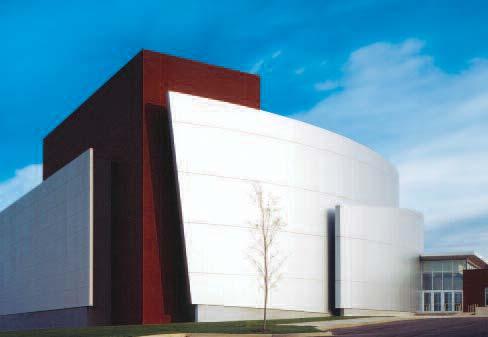

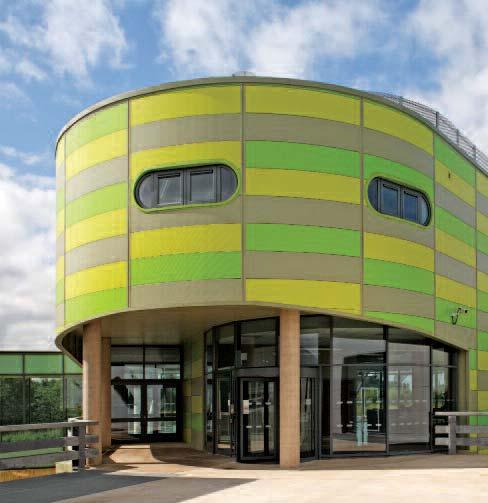

15 Opcje gięcia Poziome płyty gięte w łuk Płyty segmentowe WPROWADZENIE Lake Zurich High School LAKE ZURICH, STAN ILLINOIS, USA. Castle College Training Centre NOTTINGHAM SCIENCE PARK, NOTTINGHAM, WIELKA BRYTANIA. Central Ohio Transit Authority (COTA) COLUMBUS, STAN OHIO, USA. 11

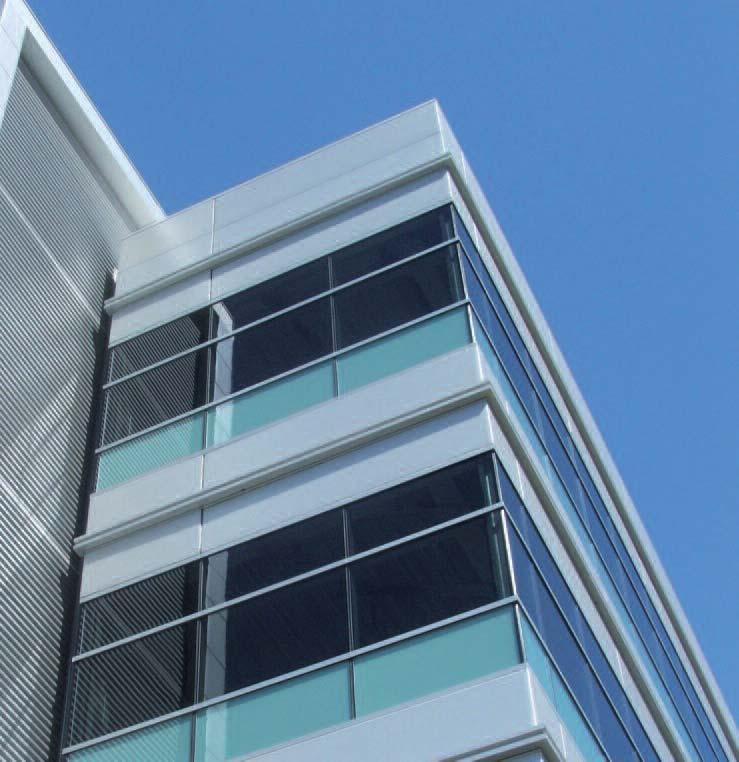

16 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Swoboda kreacji Zintegrowane systemy okienne Możliwość łatwej integracji z produktami serii Designwall. Wysoka estetyka - brak dodatkowych obróbek blacharskich lub dodatkowych podziałów. Konstrukcja umożliwiająca zachowanie i utrzymanie tej samej, co w przypadku płyt izolacyjnych, odporności na czynniki atmosferyczne. 12

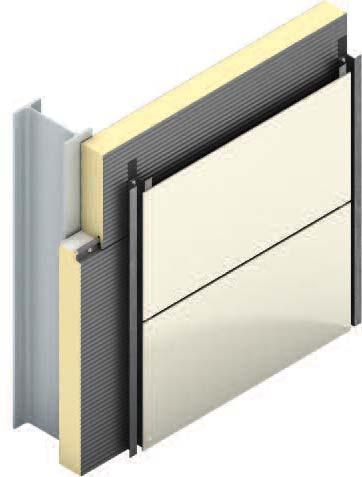

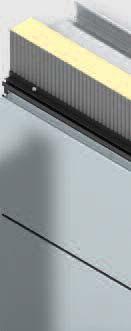

17 Opcje wykończeń pokryć elewacyjnych System pokryć elewacyjnych Karrier oferowany jest w bogatej gamie barw, wersji wykończeniowych i faktur, takich jak między innymi: BENCHMARK Tile wysokiej jakości elewacyjne płytki ceramiczne. BENCHMARK HPL płyty elewacyjne z wysokiej jakości laminatów wysokociśnieniowych. BENCHMARK ACM uniwersalne panele kompozytowe w okładzinach aluminiowych. WPROWADZENIE Tile HPL ACM Higher Broughton Community Hub SALFORD, WIELKA BRYTANIA. 13

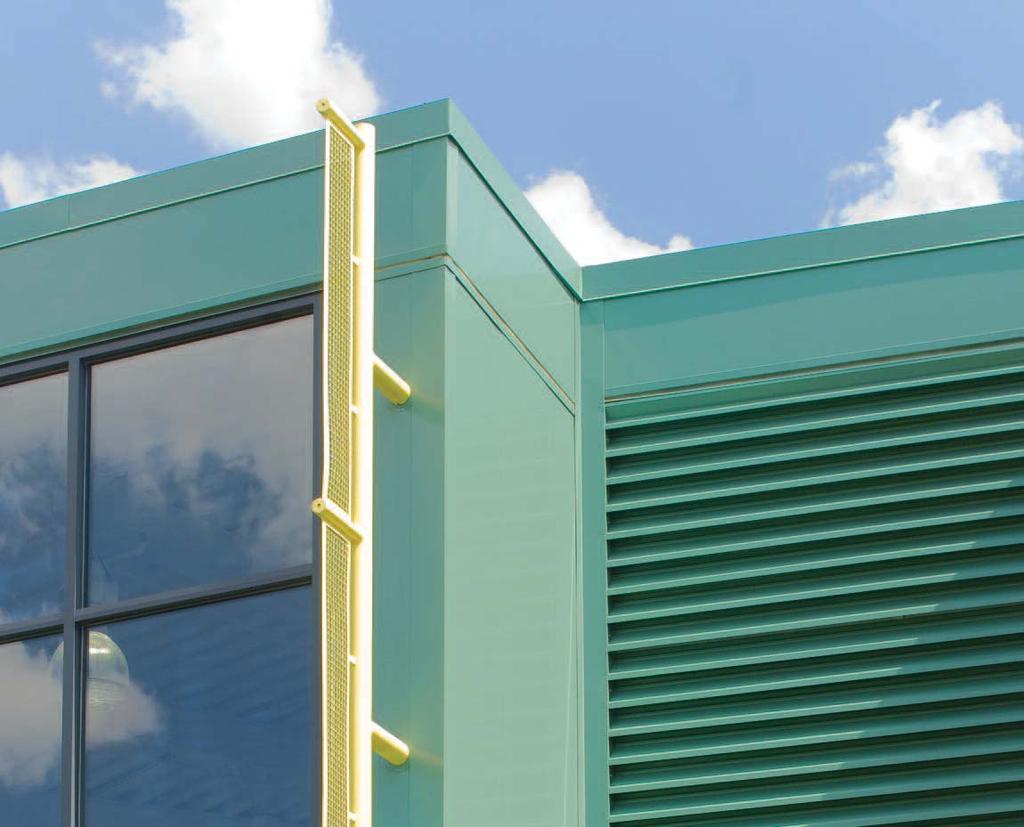

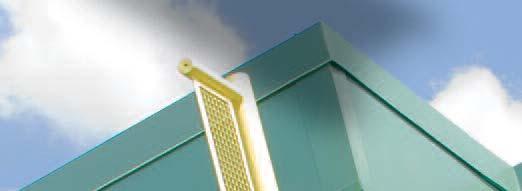

18 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Swoboda kreacji Zintegrowane systemy żaluzji i osłon przeciwsłonecznych Możliwość łatwej integracji z produktami serii Designwall. Produkowane na zamówienie - umożliwiają tworzenie indywidualnych detali. Osłony przeciwsłoneczne umożliwiają ograniczenie zużycia energii przez budynek. Dostępne w różnorodnych opcjach wykończeniowych. 14

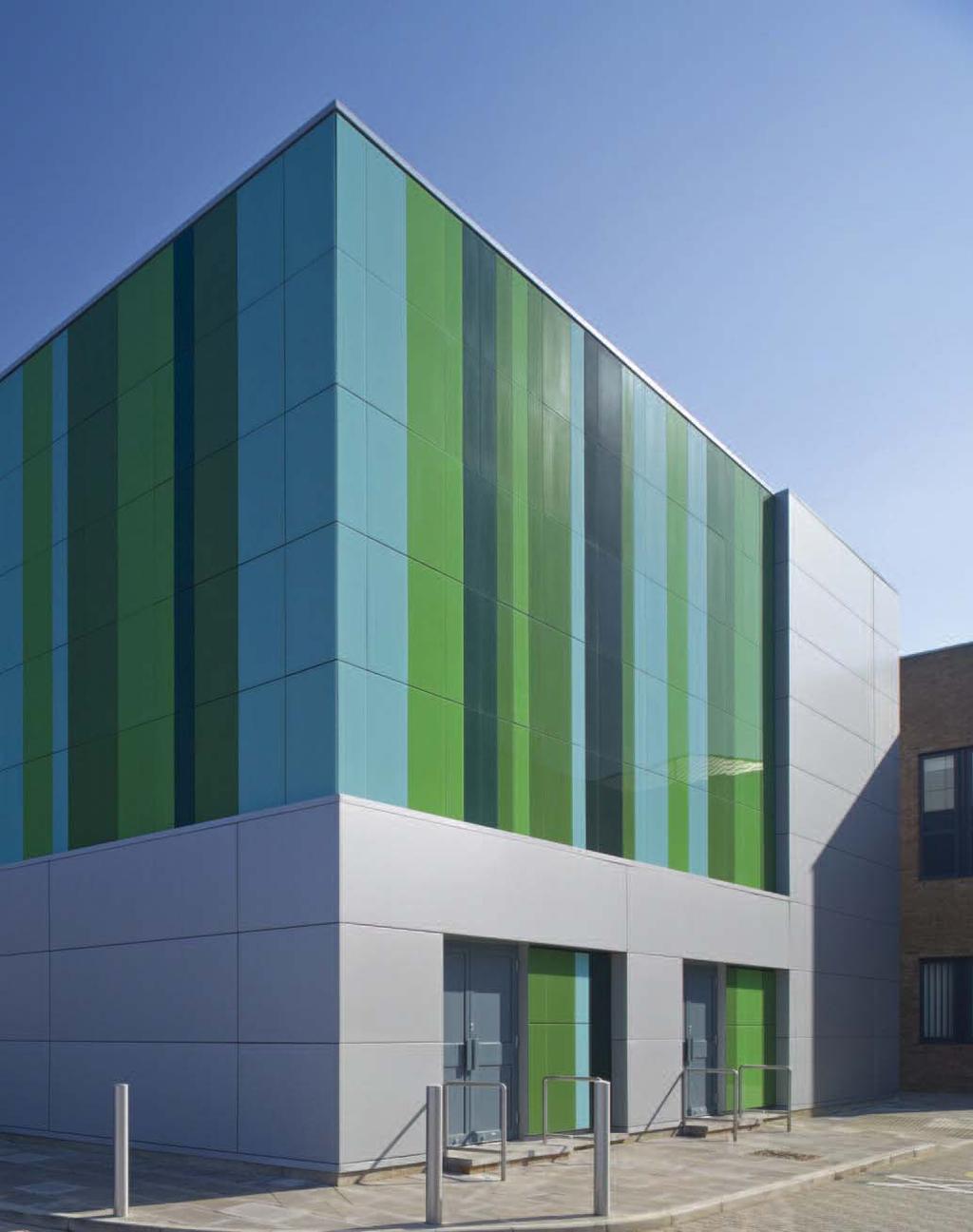

19 MRI Scanner Unit NORWICH, WIELKA BRYTANIA. WPROWADZENIE 15

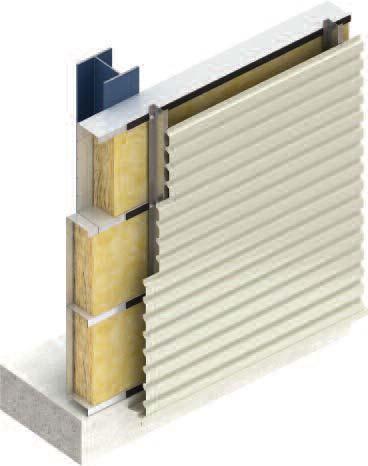

20 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Szybkość montażu Krok 1 Krok 2 Krok 3 Po zamontowaniu stalowej konstrukcji wsporczej można rozpocząć montaż płyt, zaczynając od narożników i najbardziej krytycznego wymiaru. Tolerancje wymagane dla stalowych konstrukcji wsporczych w przypadku montażu płyt pokryć architektonicznych są znacznie wyższe niż w przypadku elewacji obiektów przemysłowych. Płyty montuje się na różnych elewacjach jednocześnie, co umożliwia wykonawcom robót wewnętrznych wejście do budynku już na wczesnym etapie budowy. Wynikiem końcowym jest zamknięte poszycie budynku, zapewniające doskonałą izolację termiczną i przeciwwilgociową, które montuje się w czasie krótszym od wymaganego w przypadku budowania systemów wieloczęściowych typu built-up (montowanych na budowie). Produkty serii Designwall są systemem jednokomponentowym, który zwiększa szybkość budowy, ogranicza opóźnienia procesu budowlanego oraz potrzeby korzystania z prac fachowców z różnych branż, umożliwiając wcześniejsze rozpoczęcie robót wykończeniowych. Porównanie systemów jednokomponentowych i kasetonowych W porównaniu do wieloczęściowych, montowanych na budowie systemów kasetonowych pokryć ściennych, jednokomponentowe płyty Kingspan BENCHMARK umożliwiają skrócenie czasu montażu nawet o 50%. Płyty te są lekkie, co ułatwia transport na placu budowy i mogą być instalowane w każdych warunkach pogodowych. Ponieważ płyty te są systemem jednokomponentowym, zmniejsza się liczba specjalistów z różnych branż, którzy muszą pracować na budowie, a tym samym mniej jest problemów z jakością wykonawstwa. Dzięki temu montaż systemu pokryć ściennych przestaje być krytycznym elementem harmonogramu prac budowlanych. Wiele komponentów Wiele mocowań Ograniczona odporność na czynniki atmosferyczne Wady jakościowe 16

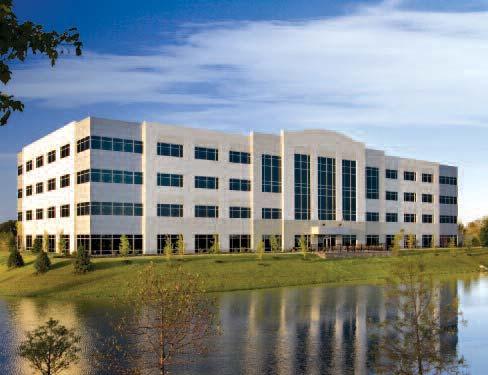

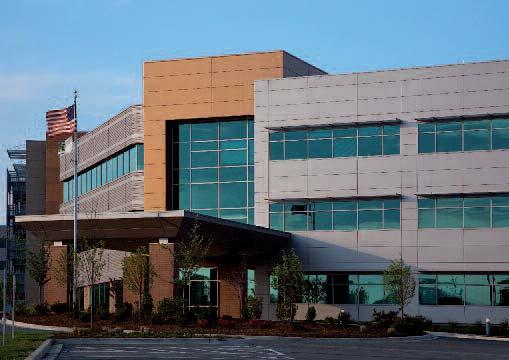

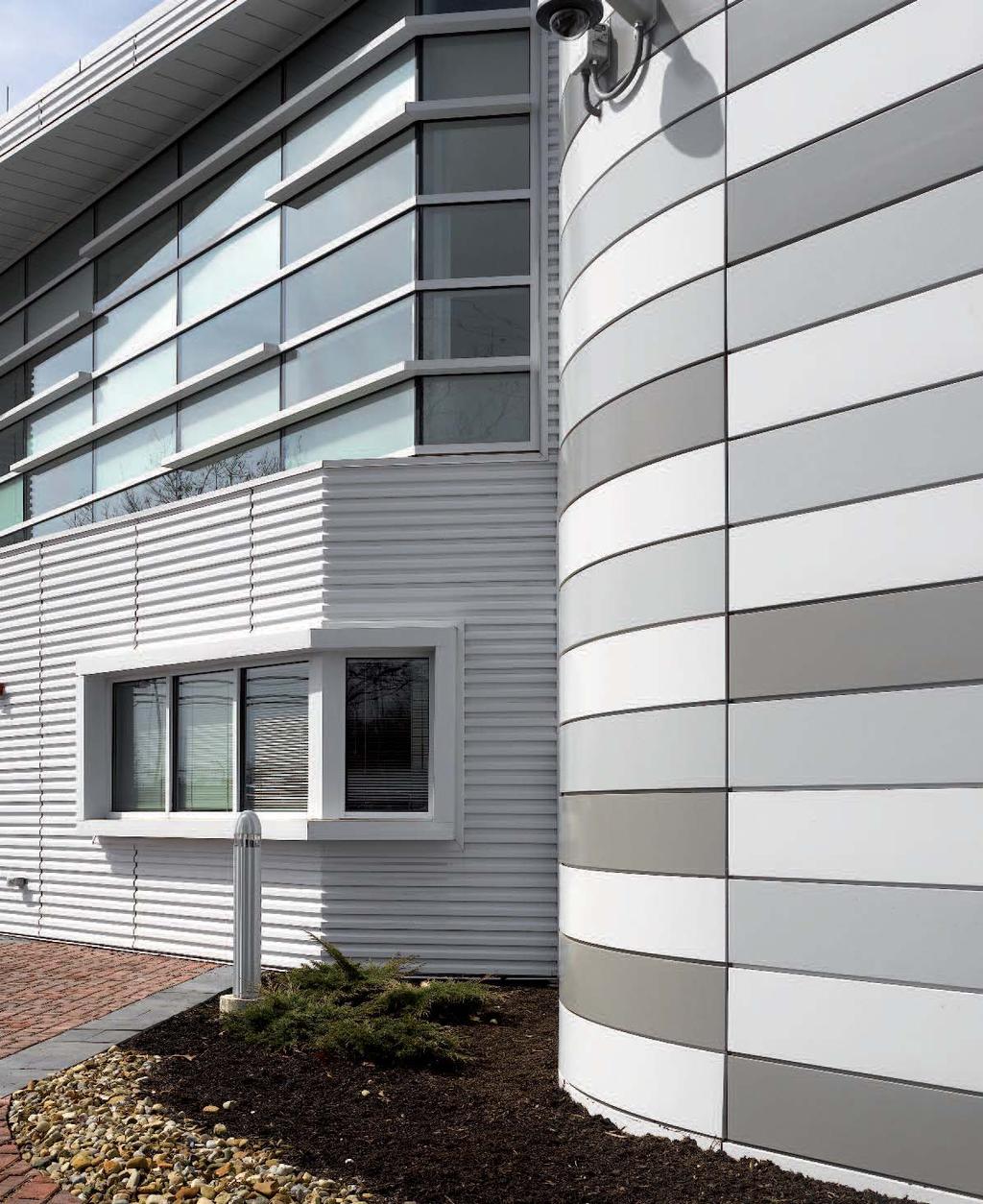

21 Krok 4 Verizon ROANOKE, STAN WIRGINIA, USA. WPROWADZENIE Czas montażu: powierzchnia m 2 Elewacja Kingspan BENCHMARK 2,5 tygodnia Wieloczęściowy, montowany na placu budowy system kasetonowych pokryć ściennych 5 tygodni Liczba tygodni 17

22 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Sprawność systemu Parametry termiczne Rdzenie izolacyjne Kingspan BENCHMARK zapewniają doskonałe parametry termoizolacyjne i potwierdzone badaniami wartości współczynnika U. Co ważniejsze, izolacja znajduje się na zewnątrz konstrukcji budynku, pozwalając na wykonanie możliwie najlepszych poszyć termoizolacyjnych oraz wyeliminowanie problemów z mostkami cieplnymi typowych dla systemów ścian trójwarstwowych. Ponadto płyty te charakteryzują się doskonałą przyczepnością rdzeni izolacyjnych w miejscu łączeń, co zapewnia ciągłą i nieprzerwaną barierę termiczną zapobiegającą przenikaniu ciepła. Połączenie zewnętrznych okładzin o właściwościach paroszczelnych ze sztywnym rdzeniem z pianki uretanowej PIR/IPN o zamkniętych porach zapewnia wysoką sprawność izolacji. Pokrycia tego typu charakteryzują się obecnie najlepszymi parametrami spośród wszystkich powszechnie znanych systemów izolacji wykorzystywanych w sektorze budowlanym. Właściwości akustyczne Płyty elewacyjne Kingspan BENCHMARK charakteryzują się minimalnym ważonym współczynnikiem tłumienia dźwięku o wartości Rw wynoszącej 25dB. Szczegółowe informacje na temat właściwości zainstalowanych systemów Karrier można znaleźć w dokumentacji technicznej poszczególnych produktów. Odporność ogniowa Systemy płyt elewacyjnych Kingspan BENCHMARK cieszą się uznaniem inwestorów, ubezpieczycieli, projektantów konstruktorów za sprawą swojej doskonałej odporności na ogień i zdolności ograniczania ryzyka pożarów. Systemy te są badane i certyfikowane zgodnie z normami europejskimi oraz krajowymi i spełniają wymagania wszystkich obowiązujących przepisów budowlanych. Szczegółowe informacje na temat reakcji na ogień i ognioodporności można znaleźć w dokumentacji technicznej poszczególnych produktów. Doskonała szczelność Jedną z istotniejszych przyczyn strat ciepła (lub zysków ciepła) w budynkach jest brak szczelności umożliwiający przenikanie przez poszycie powietrza. Płyty Kingspan BENCHMARK przechodzą surowe badania mające na celu zapewnienie ich szczelności powietrznej oraz odporności na czynniki atmosferyczne w ciągu całego cyklu życia budynku. Najprostszą, najszybszą i najbardziej ekonomiczną strategią ograniczania poboru energii oraz kosztów budowy jest wykorzystanie wysokiej sprawności termicznej i doskonałej szczelności systemów elewacyjnych BENCHMARK. Parametry konstrukcyjne Płyty Kingspan BENCHMARK składają się z dwóch okładzin metalowych, umieszczonych po dwóch stronach rdzenia stanowiącego izolację termiczną, który jest trwale zespolony z obiema okładzinami, dzięki czemu wszystkie trzy elementy pracują razem, przenosząc wspólnie obciążęnia. Każdy z elementów z osobna ma bardzo małą wytrzymałość jednakże poprzez trwałe i mocne połączenie uzyskuję się tzw. efekt kompozytowy, i w sumie bardzo wysoką wytrzymałość gotowego elementu. 18

23 Badania i akredytacje Płyty Kingspan BENCHMARK zostały kompleksowo przebadane pod kątem zgodności z różnymi normami branżowymi i przepisami bezpieczeństwa budowlanego. Właściwości ogniowe: Płyty izolacyjne Kingspan BENCHMARK zostały poddane badaniom, które potwierdziły ich zgodność z krajowymi przepisami i normami budowlanymi. Płyty z rdzeniami IPN FireSafe są zaliczane do klasy B-s1,d0, według normy EN Ponadto dostępne są systemy z certyfikatem towarzystw ubezpieczeniowych FireSafe Insurer Approved. Parametry termiczne: Elewacyjne płyty izolacyjne Kingspan BENCHMARK dostępne są w wersjach z rdzeniami izolacyjnymi ThermalSafe IPN, charakteryzującymi się wyjątkowym przewodnictwem cieplnym (wartość współczynnika λ 0,020 W/mK, wg normy EN Wyroby do izolacji cieplnej w budownictwie - Wyroby ze sztywnej pianki poliuretanowej (PUR) produkowane fabrycznie ). Szczelność powietrzna: Łączenia płyt zostały poddane badaniom przenikania powietrza, zgodnym z wymaganiami krajowymi. Parametry konstrukcyjne: Wszystkie płyty elewacyjne Kingspan BENCHMARK spełniają wymagania normy EN Samonośne płyty warstwowe z rdzeniem z materiału izolacyjnego w obustronnej okładzinie z blachy Wyroby produkowane fabrycznie Właściwości. Oprócz tego dla płyt tych posiadamy zgłoszenia krajowe oraz aprobatę systemu. Kompleksowa Gwarancja Kingspan Benchmark: Wszystkie systemy pokryć ściennych i elewacyjnych chronione są Kompleksową Gwarancją BENCHMARK obejmującą gwarancję parametrów konstrukcyjnych i termicznych. WPROWADZENIE Salon Dealerski Renault PONT-L ABBÉ, FRANCJA. 19

24 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Strategia EnvelopeFirst Spółka Kingspan opracowała strategię projektową EnvelopeFirst, której celem jest optymalizacja sprawności budynków i która jest pierwszym krokiem w drodze do budynków o zerowym bilansie energetycznym (Net Zero Energy Buildings). Najbardziej efektywnym, najbardziej ekonomicznym oraz najbardziej energooszczędnym środkiem dostępnym w przypadku budynków jest zastosowanie systemu poszyciowego budynku o wysokiej sprawności, który zapewni gwarantowaną sprawność termiczną i szczelność powietrzną w ciągu całego cyklu eksploatacji budynku. Firma Kingspan oferuje bogatą gamę systemów poszyciowych, które mogą w znacznym stopniu zwiększyć sprawność budynków w zakresie ogólnej ich energooszczędności i optymalnej specyfikacji, jak również wielkości i ilości urządzeń klimatyzacyjnogrzewczych, które zużywają najwięcej energii i które są największym źródłem emisji gazów cieplarnianych w budynkach komercyjnych. Kolejnym krokiem, po zapewnieniu możliwie największej sprawności poszycia budynku, jest wdrożenie dodatkowych środków efektywności energetycznej (EEM - Energy Efficiency Measures). Wreszcie - zintegrowanie z poszyciem technologii odnawialnych źródeł energii umożliwia budynkom realizację celu, jakim jest osiągnięcie zerowego, a nawet dodatniego bilansu energetycznego. Rozrywka i wypoczynek Obiekty mieszkalne Obiekty komercyjne i biura Hotele Przemysł EEMs EnvelopeFirst Pierwszy krok do budynków o zerowym bilansie energetycznym. Największa poprawa najmniejszym kosztem. Środki sprawności energetycznej (EEM - Energy Efficiency Measures) Usługi budowlane i środki kontroli. 20

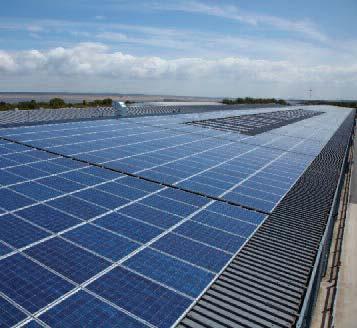

25 Budynki o zerowym bilansie energetycznym Aby zapewnić optymalizację zużycia energii i spełnienie wymagań UE, poszycie budynku, media i źródła odnawialne muszą być traktowane kompleksowo (tj. z uwzględnieniem całości projektu budynku). Szkolnictwo Koncepcja Całościowego Projektu Budynku (WBD - Whole Building Design) Projektowanie, budowa i/lub wyposażanie budynku o wysokiej sprawności energetycznej lub o zerowym bilansie energetycznym wymaga zastosowania zintegrowanego, całościowego podejścia do kwestii jego projektu. W porównaniu do konwencjonalnych projektów i procesów budowlanych koncepcja WBD koncentruje się na integracji wszystkich komponentów, instalacji i urządzeń wyposażenia budynku, analizując ich wzajemną współpracę i zależności w kontekście oszczędzania energii i ograniczania ogólnego oddziaływania budynku na środowisko. WPROWADZENIE Dystrybucja Placówki handlowe WBD uwzględnia wszystkie oddziaływania i czynniki, które związane są zarówno z lokalizacją budynku, jego orientacją, energią, materiałami, akustyką, jakością powietrza wewnętrznego, jak i z zasobami naturalnymi. Izolacja budynku jest najbardziej opłacalnym środkiem umożliwiającym ograniczenie zużycia energii i emisji gazów cieplarnianych przez budynek. Źródło: McKinsey Global Institute. -CO 2 Izolowanie i generowanie EnvelopeFirst + zintegrowane technologie odnawialne. Budynki o zerowym bilansie energetycznym Budynki o wysokiej efektywności energetycznej, których bilans energetyczny w ciągu całego roku jest równy zero. 21

26 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Serwis i wsparcie Lion Products NV BONHEIDEN, BELGIA. Usługi techniczne Firma Kingspan BENCHMARK posiada, wewnętrzny dział obsługi technicznej, który doradza i wspomaga pracę projektantów, konstruktorów oraz wykonawców w zakresie projektowania budynków, zastosowań i łączenia jej produktów, przestrzegania wymogów prawnych i praktyk montażowych na placu budowy. Kingspan BENCHMARK oferuje swoim klientom bogate doświadczenia w dziedzinie poszyć budynków oraz wiedzę techniczną umożliwiającą jej oferowanie projektów technicznych i ekonomicznych dla rozwiązań budowlanych w projektach każdego typu. Możemy podjąć z Państwem współpracę oraz udzielić porad i rekomendacji dotyczących rozwiązań pokryć ściennych uwzględniając specyfikę Państwa projektów, począwszy od fazy projektowania, aż po sam montaż płyt. We współpracy z grupą rekomendowanych instalatorów i wykonawców oferujemy naszym klientom szybkie i dostosowane do specyfiki ich projektów usługi sporządzania materiałów ofertowych, przetargowych i specyfikacji. Skontaktuj sie z naszym doradcą lub wypełnij formularz na stronie: Niemcy: Węgry: Polska: Czechy: Skontaktujemy sie z Państwem w celu przygotowania indywidualnych rozwiązań Wszystkie produkty Kingspan BENCHMARK posiadają pełne wsparcie w formie niezbędnych testów, certyfikacji i akredytacji, zapewniających zgodność i gwarantujących sprawność i trwałość eksploatacyjną naszych produktów. Serwis terenowy Nasz zespół serwisu terenowego oferuje szkolenia z zakresu montażu, które mogą być prowadzone bądź na placu budowy, bądź poza nim. Oferujemy również wsparcie i porady naszych instalatorów umożliwiające właściwe wykorzystanie naszych produktów i spełnienie wymagań oraz oczekiwań Państwa klientów. W trakcie całego procesu budowy oferujemy również usługi inspekcji na placu budowy oraz porady w zakresie obróbki mechanicznej i postępowania z naszymi produktami. Oferty cenowe W celu uzyskania oferty cenowej oraz terminow dostaw skontaktuj sie z zespołem BENCHMARK. Obsługa klienta Nasz zaangażowany zespół oferuje zorientowane na potrzeby klientów usługi i pomoc w zakresie wszystkich przed- i porealizacyjnych czynności administracyjnych, sporządzania harmonogramów dostaw i wsparcia dla instalatorów, aby umożliwić Państwu bezproblemowe i skoordynowane zaspokojenie oczekiwań klientów. Aby zapewnić satysfakcję naszych klientów, regularnie przeprowadzamy badania ich opinii, zbierając cenne informacje, które pomagają nam trzymać rękę na pulsie rynku. Zespół handlowy Zespół handlowy Kingspan BENCHMARK oferuje porady, prezentacje i usługi indywidualne. Odwiedz naszą stronę internetową w celu lokalizacji przedstawiciela handlowego. Wsparcie marketingowe Nasz zespół marketingu stara się szybko odpowiadać na standardowe prośby o próbki i literaturę, eliminując opóźnienia w planowaniu i zatwierdzaniu materiałów przez klientów, co zapewnienia terminowe rozpoczęcie realizacji projektów. Dodatkowe wsparcie marketingowe oferowane jest z wykorzystaniem studiów przypadków opisujących konkretne realizacje. 22

27 Kontakt Firmę Kingspan BENCHMARK można znaleźć pod następującym adresem: Centrala: BENCHMARK Façades Europe, Am Schornacker 2, Wesel, Niemcy, Tel.: BENCHMARK Façades Hungary, 2367, Újhartyán, Horka dűlő 1. Węgry, Tel.: BENCHMARK Façades Poland, ul. Przemysłowa 20, Lipsko, Polska, Tel.: BENCHMARK Façades Czech Republic, Vážní 465, Hradec Králové, , Czechy, Tel.: BENCHMARK Produkcja i sprzedaż Dział sprzedaży WPROWADZENIE 23

28 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Sektory rynku Sale widowiskowe Centra konferencyjne i wystawiennicze Biura Szkolnictwo Ochrona zdrowia/badania medyczne 24

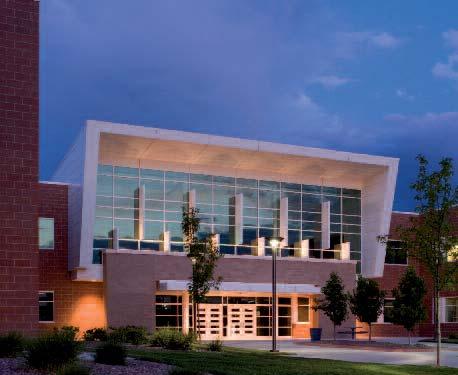

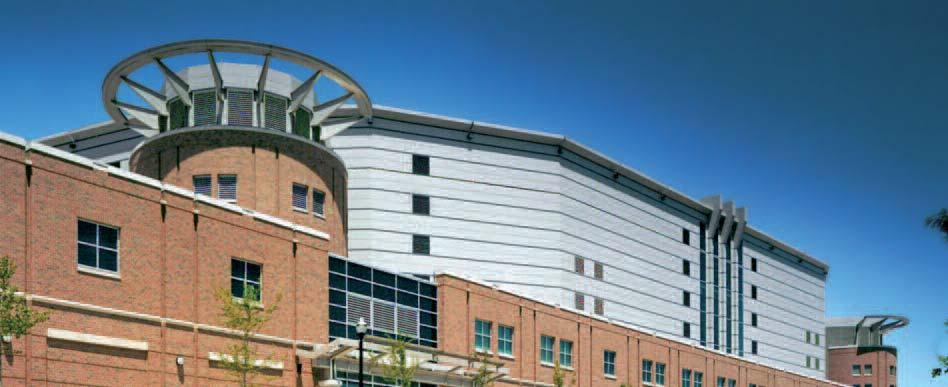

29 Obiekty sportowe WPROWADZENIE Muzea Administracja publiczna Centra badawcze 25

30 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Glazer Children s Museum TAMPA, STAN FLORIDA, USA. 26

31 Gama produktów Podstawowe informacje o produktach 28 Metody montażu 30 Systemy elewacyjne i detale konstrukcyjne GAMA PRODUKTÓW Designwall Seria BENCHMARK Inspiration 32 BENCHMARK Evolution 54 Engineered Façade System BENCHMARK Karrier 78 Przykłady zastosowań

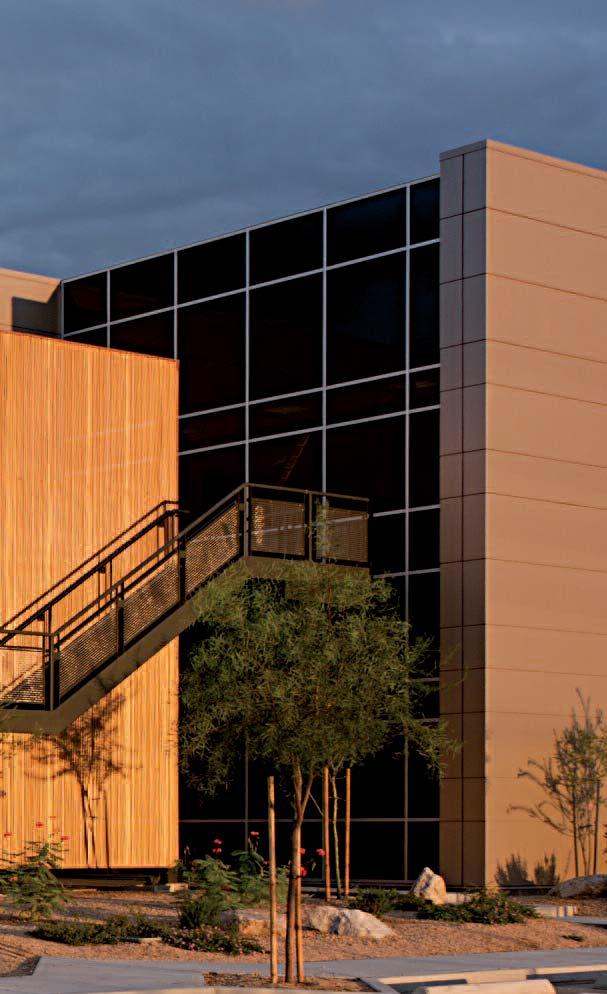

32 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE M3 Corporate HQ TUCSON, ARIZONA, USA Designwall Seria: BENCHMARK Inspiration Designwall Seria: BENCHMARK Evolution 28

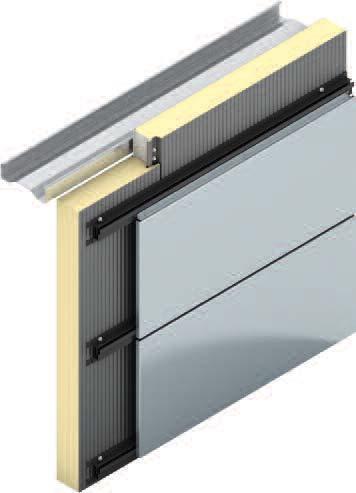

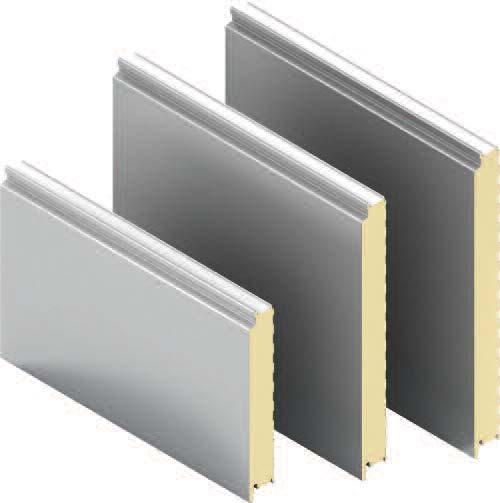

33 Podstawowe informacje o produktach... BENCHMARK to więcej niż system izolacyjnych płyt ściennych... to rozwiązania poszyć obiektów budowlanych umożliwiające tworzenie wyróżniających się i niezwykłych projektów. Dzięki wprowadzanym przez wiele lat innowacjom, dziś można bez ograniczeń cieszyć się swobodą twórczą, korzystając z systemu pokryć architektonicznych. GAMA PRODUKTÓW Systemy BENCHMARK to ważny krok w drodze do budynków o zerowym bilansie energetycznym łączą one wysoką szczelność powietrzną i kontrolę przenikania wilgoci z imponującymi wartościami współczynnika U, co znacznie poprawia efektywność energetyczną budynków. Zespół Kingspan BENCHMARK oferuje klientom wsparcie od fazy projektowania po montaż, które może obejmować opracowywanie indywidualnych detali czy zapewniającą pomyślną realizację projektów pomoc w projektowaniu, doborze produktów do zastosowań, szkoleniach ekip montażowych. Zacznij od EnvelopeFirst Engineered Façade Systems: BENCHMARK Karrier Tile HPL ACM 29

34 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Konstrukcje betonowe/murowane Zastosowania płyt Designwall na ścianach betonowych i murowanych w układzie poziomym Dodatkowe rygle pionowe Ściany prefabrykowane lub z bloczków betonowych Dodatkowe rygle pionowe 30

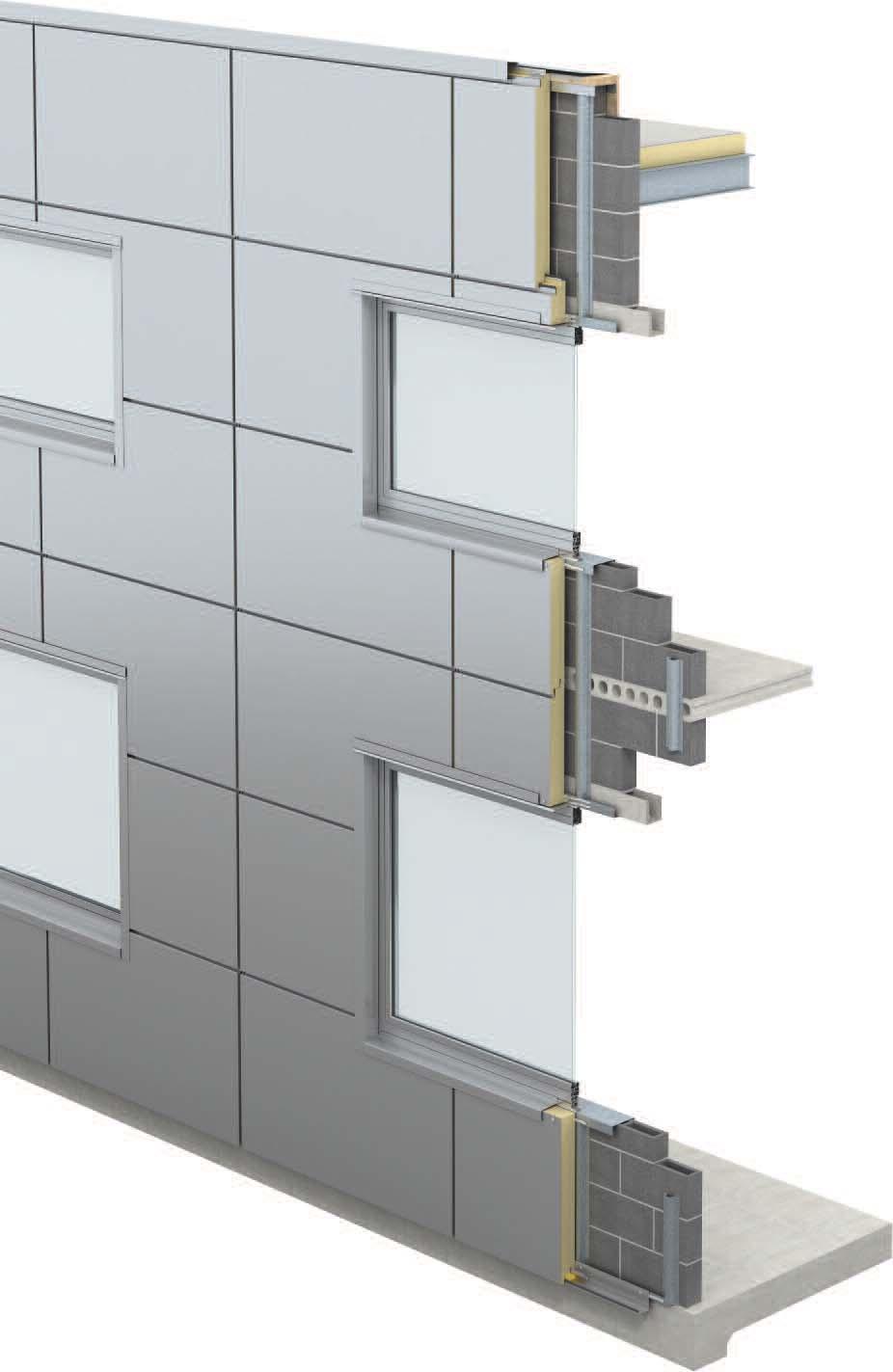

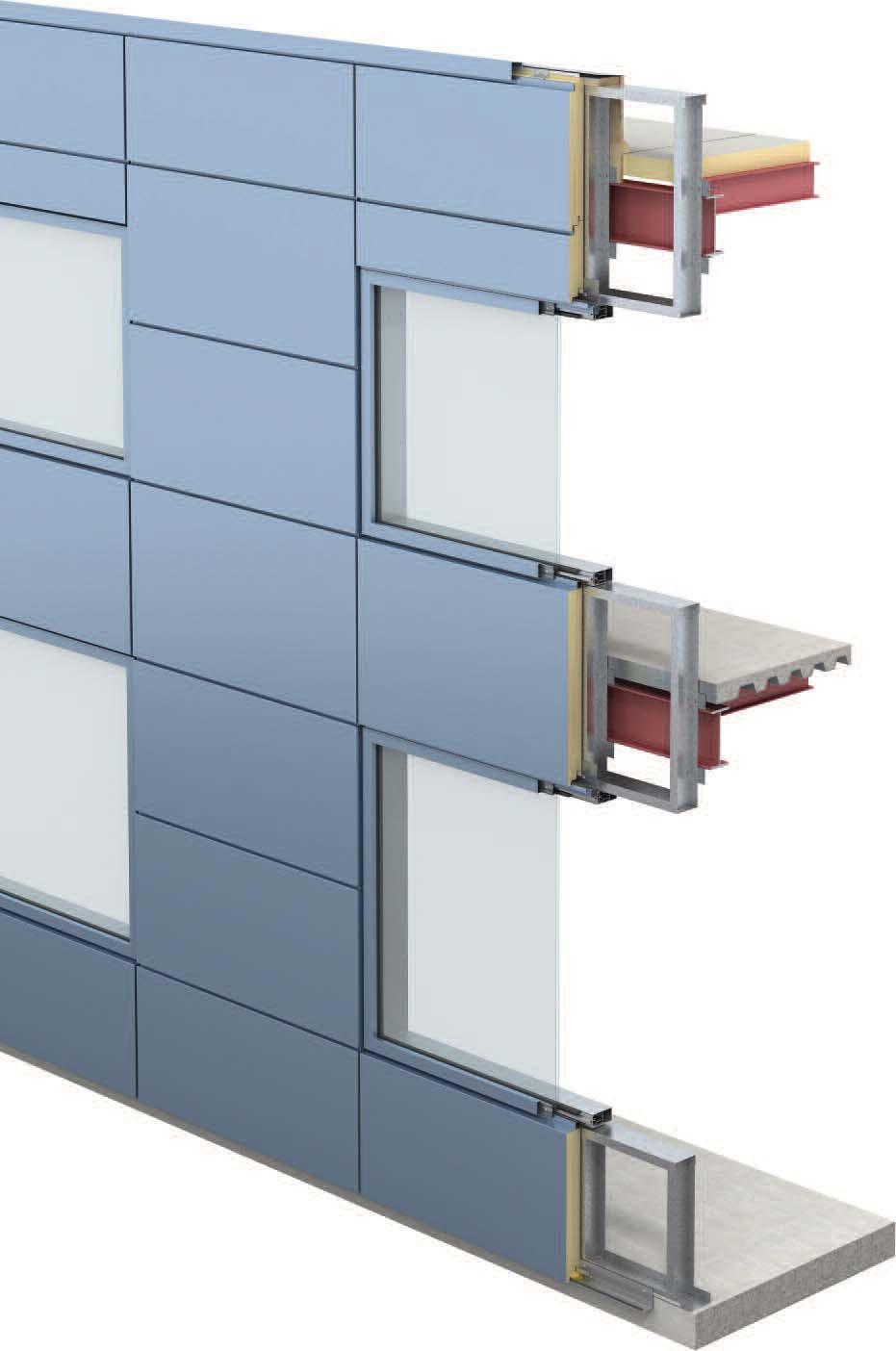

35 Konstrukcja szkieletowa/stalowa Zastosowania płyt Designwall na ścianach ze stali konstrukcyjnej, w układzie poziomym GAMA PRODUKTÓW Słupy pionowe Słupy pionowe 31

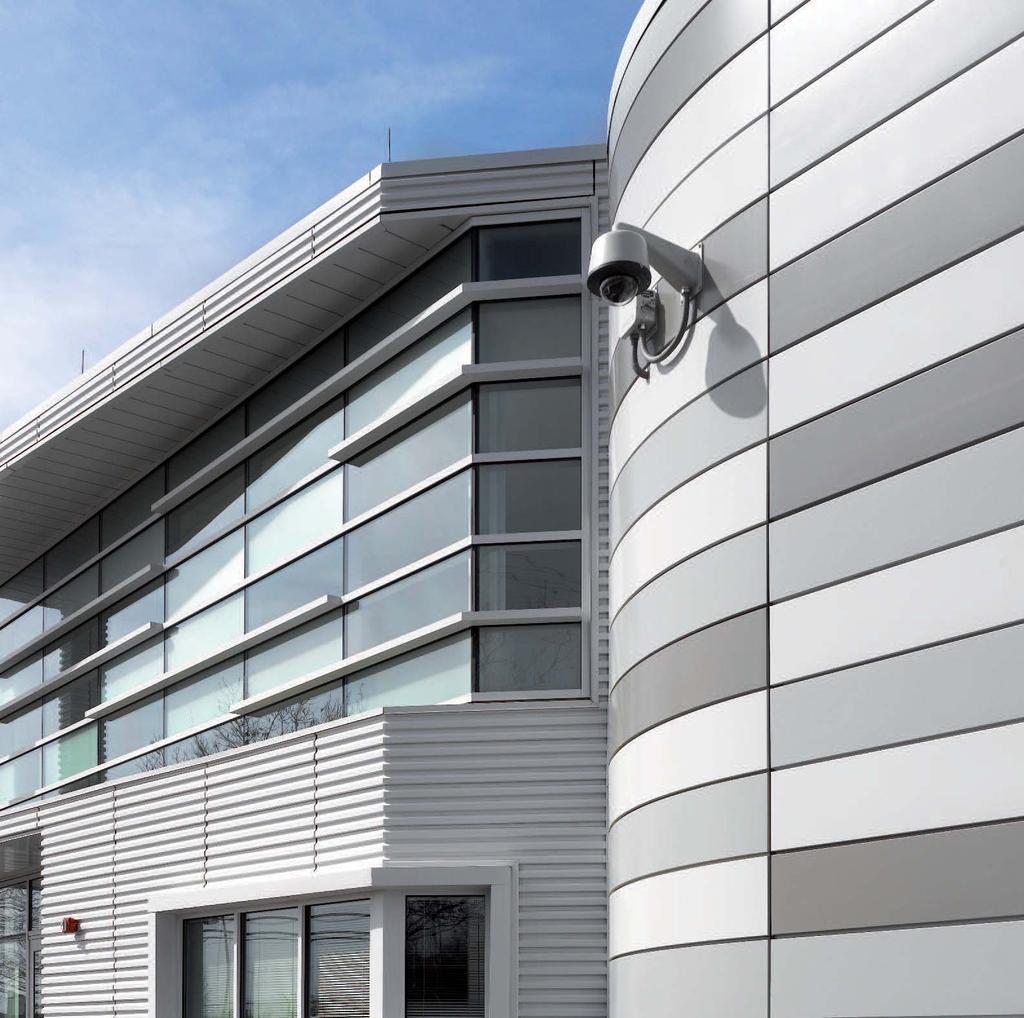

36 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Opcje łączeń BENCHMARK Inspiration Montaż poziomy Łączenie ze szczeliną - 10 lub 20 mm Łączenie na styk (brak szczeliny) 32

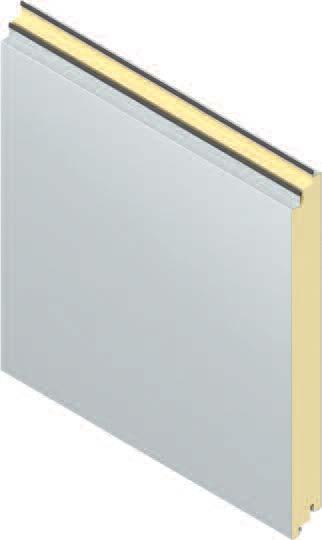

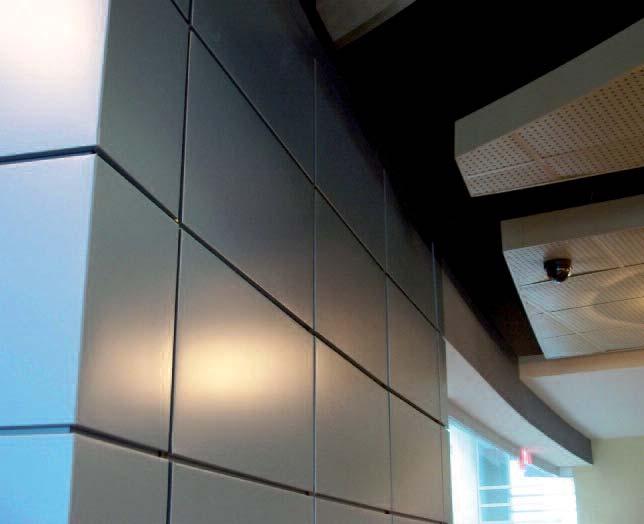

37 BENCHMARK Inspiration Płyty BENCHMARK Inspiration to system modularnych elewacyjnych płyt izolacyjnych wykonywanych na zamówienie, które charakteryzują się wysoką estetyką typową dla konwencjonalnych systemów wentylowanych poszyć przeciwdeszczowych, oferując dodatkowo zalety systemu płyt izolacyjnych. Ich strukturalnie laminowana budowa i dostępność w formie modułów o różnych długościach i szerokościach zapewnia maksymalną elastyczność projektowania w zastosowaniach wymagających użycia elementów produkowanych na indywidualne zamówienie. Specyfikacja produktu Grubość mm GAMA PRODUKTÓW Szerokości Szerokości standardowe: 375, 500, 750 i 1000 mm Szerokości na zamówienie:: mm, 10mm skok Długości mm Powierzchnie Stal: Ultrapłaska powierzchnia z obu stron Standardowa grubość poszycia metalowego 0,7 na zewnątrz / 0,6 wewnątrz Materiał rdzenia Poliizocyjanurat Wartość współczynnika U 0,16 0,29 Proces produkcyjny Laminowana strukturalnie Płyty BENCHMARK Inspiration posiadają podwójną uszczelkę typu shiplap, która zapewnia maksymalną efektywność termiczną i tworzy podwójną barierę szczelności. 33

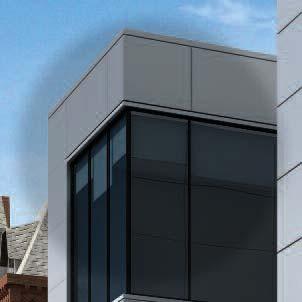

38 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detale łączeń Detale narożników Detale podstaw 34

39 Detale attyk GAMA PRODUKTÓW Detale okien 35

40 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Podstawowe informacje o płytach BENCHMARK Inspiration Płyty BENCHMARK Inspiration posiadają wyjątkowy system 4-stronnie izolowanych łączeń, połączony z niewymagającymi dodatkowej obróbki krawędziami i różnymi typami widocznych łączeń, co umożliwia tworzenie zaawansowanych technicznie modularnych poszyć obiektów budowlanych mm Profil płyty - łączenie na styk Powłoka zewnętrzna mm 45 mm Standardowa lamelkowa uszczelka zamka Powłoka wewnętrzna 45 mm mm Profil płyty- łączenie z fugą 10mm mm 55 mm Powłoka zewnętrzna mm Powłoka wewnętrzna 45 mm mm Profil płyty- łączenie z fugą 20mm mm 65 mm Powłoka zewnętrzna mm Powłoka wewnętrzna 45 mm mm Dane techniczne Płyty grubość (mm) Grubość blachy (mm) od zewnątrz 0,70 od wewnątrz 0,60 Długość płyty (mm) Szerokość płyty (mm) (v krocích po 10 mm) Wartość współczynnika U, wg EN [1] (W/m 2 K) 0,297 0,239 0,199 0,160 Ciężar [2] kg/m 2 13,84 14,60 15,36 16,50 [1] Z uwzględnieniem połączeń elementów (przyjęto szerokość modułu 1000 mm). [2] Dla szerokości modułu 1000 mm. 36

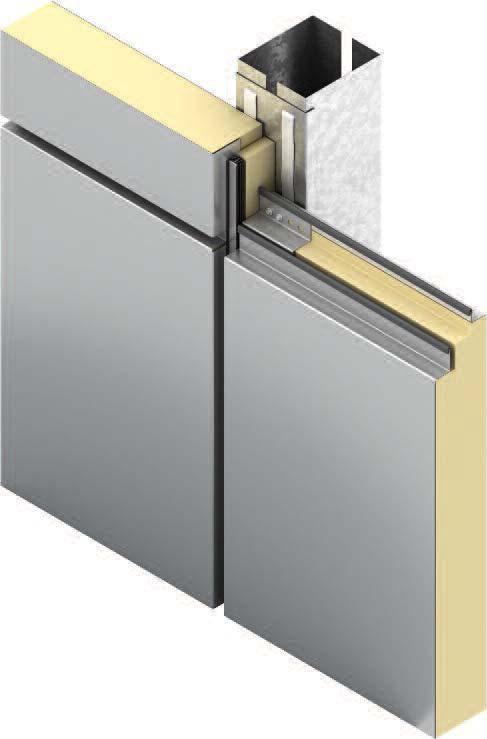

41 Detal łączenia bocznego opcje łączenia płyt Montaż poziomy Uszczelka EPDM aplikowana fabrycznie Łącznik samowiercący Taśma uszczelniająca ze ściśliwego materiału Element mocujący Uszczelka EPDM aplikowana fabrycznie Linia uszczelki pionowej 10 mm 20 mm GAMA PRODUKTÓW Konstrukcja nośna poza zakresem BENCHMARK 80, 100, 120, 150 mm 80, 100, 120, 150 mm 80, 100, 120, 150 mm łączenie na styk Standard 10 mm 20 mm Detal klamry montażowej Montaż poziomy mm X Grubość Wymiary panela (mm) X (mm) 80 14, , , , ,95 19,1 Y Fuga (mm) Wymiary Y (mm) 44 mm 0 17, , ,50 37

42 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal łączenia płyt na długość, na zakład C2 Montaż poziomy Zależne od wymagań konstrukcyjnych/statycznych Uszczelka ze ściśliwego materiału Konstrukcja nośna poza zakresem BENCHMARK 80,100,120,150mm Śruba samowiercąca mm Klamra montażowa Wciskana uszczelka z EPDM Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 38

43 Detail połączenia - C2A Montaż poziomy Uszczelka ze ściśliwego materiału Konstrukcja nośna poza zakresem BENCHMARK 80,100,120,150mm GAMA PRODUKTÓW Zależne od wymagań konstrukcyjnych/statycznych Śruba samowiercąca mm Klamra montażowa Wciskana uszczelka z EPDM/gniazdo Wkładka z ekstrudowanego aluminium lakierowanego proszkowo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 39

44 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal łączenia płyt na długość, na zakład - C4 Montaż poziomy Zależne od wymagań konstrukcyjnych/statycznych Uszczelka ze ściśliwego materiału Konstrukcja nośna poza zakresem BENCHMARK 80,100,120,150mm Śruba samowiercąca mm Klamra montażowa Uszczelka ze ściśliwego materiału Dodatkowa izolacja pionowa Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 40

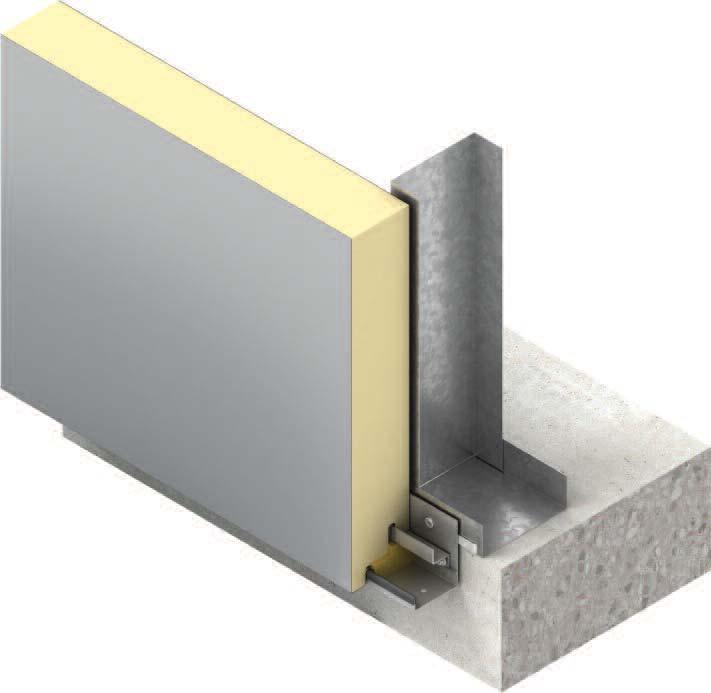

45 Detal okapnika Montaż poziomy GAMA PRODUKTÓW Płyta BENCHMARK Inspiration układana poziomo Ciągłe uszczelnienie butylowe Startowy element mocujący Wykończenie wewnętrzne według projektu architekta Izolacja nakładana na placu budowy Ukryte przetłoczenie podstawy z uszczelką i otworami odwadniającymi Kotwa mocująca Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 41

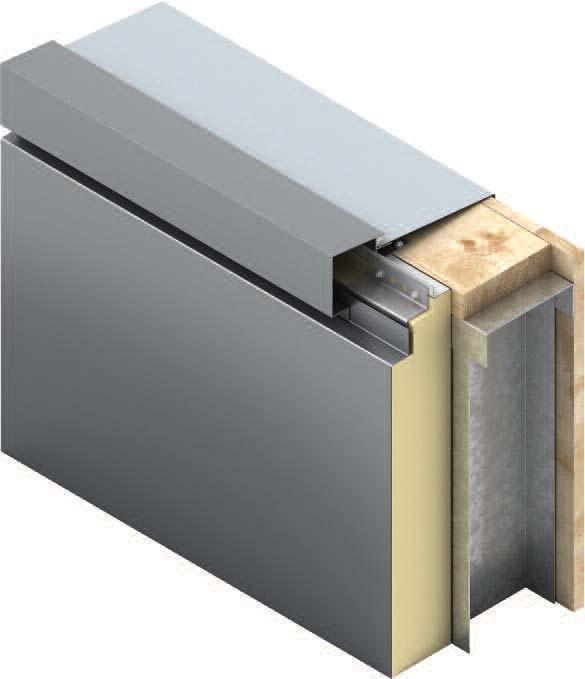

46 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal Attyki Montaż poziomy Klamra montażowa Uszczelnienie silikonowe Obróbka attyki Zintegrowane przetłoczenie zwieńczenia ściany Łącznik ze stali nierdzewnej Uszczelnienie silikonowe Płyta BENCHMARK Inspiration układana poziomo Konstrukcja nośna poza zakresem BENCHMARK Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 42

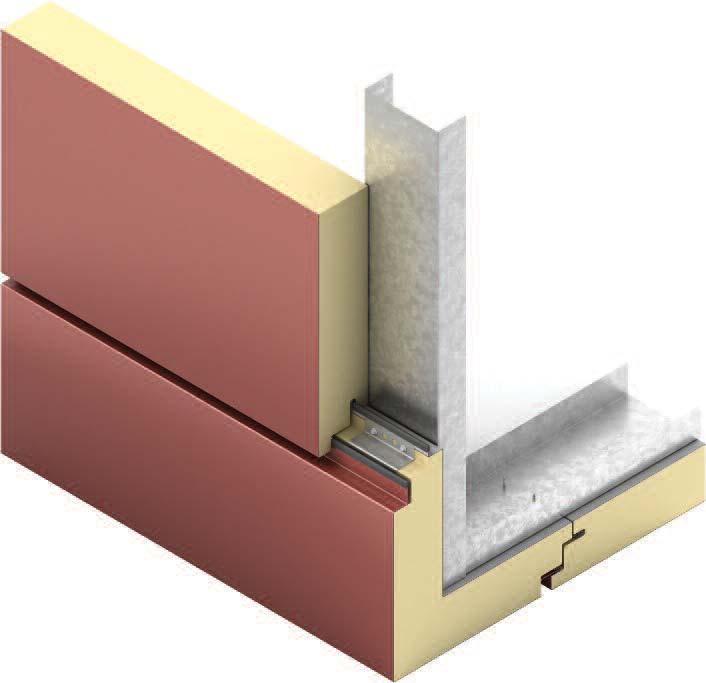

47 Detal ściany/sufitu Montaż poziomy GAMA PRODUKTÓW Płyta BENCHMARK Inspiration układana poziomo Wciskana uszczelka z EPDM Śruba samowiercąca Taśma uszczelniająca ze ściśliwego materiału Wkręt systemowy Klamra montażowa Niestandardowa płyta narożna BENCHMARK Inspiration Konstrukcja nośna poza zakresem Benchmark Płyta narożna BENCHMARK Inspiration Płyta BENCHMARK Inspiration układana poziomo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 43

48 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal narożnika zewnętrznego Montaż poziomy Konstrukcja nośna poza zakresem BENCHMARK Klamra montażowa Dim B Taśma uszczelniająca ze ściśliwego materiału Niestandardowa płyta narożna BENCHMARK Inspiration - układana poziomo Dim A Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 44

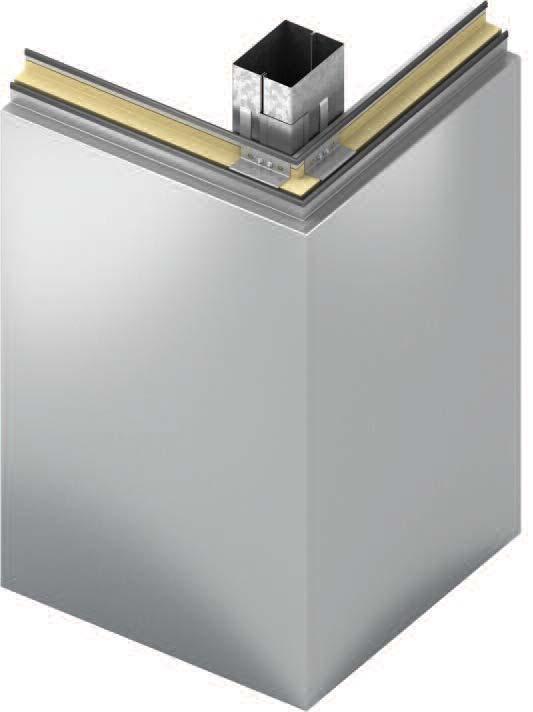

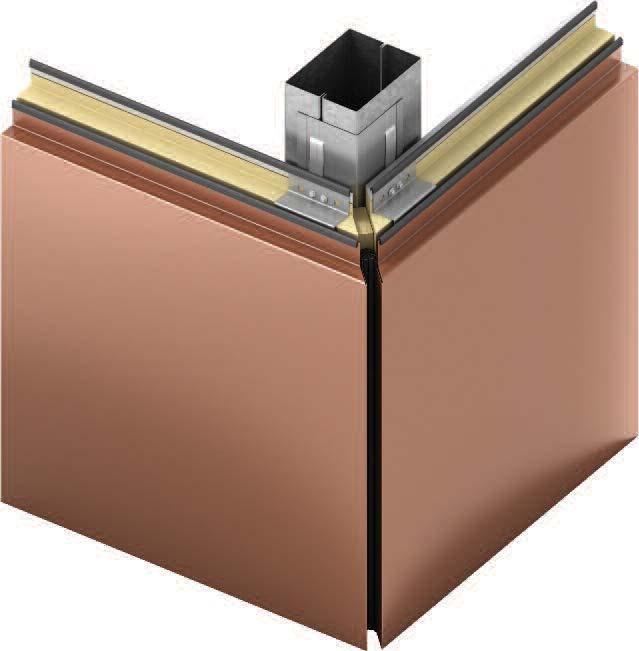

49 Detal narożnika 45- stopniowego z krawędziami bez wykończeń Montaż poziomy GAMA PRODUKTÓW Prefabrykowany panel narożny BENCHMARK Inspiration - montaż poziomy Konstrukcja nośna poza zakresem BENCHMARK Izolacja nakładana na placu budowy Taśma uszczelniająca ze ściśliwego materiału Długość płyty Klamra montażowa Prefabrykowany panel narożny BENCHMARK Inspiration - montaż poziomy Długość płyty Wciskana uszczelka ozdobna Shadowline z EPDM Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 45

50 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal narożnika wewnętrznego - C1 Montaż poziomy Uszczelka powietrzna Docinana na montażu krawędź płyty Śruba samowiercąca Uszczelka powietrzna z uszczelką łączącą do poziomego łączenia płyt Płyta BENCHMARK Inspiration układana poziomo Wkręt systemowy Klamra montażowa Profil narożnika wewnętrznego Opcjonalne uszczelnienie Zaślepić końce łączenia poziomego uszczelniaczem silikonowym Płyta BENCHMARK Inspiration układana poziomo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 46

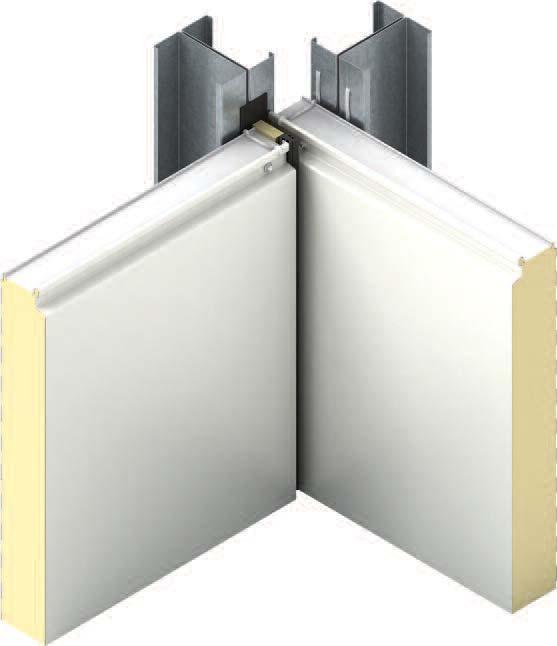

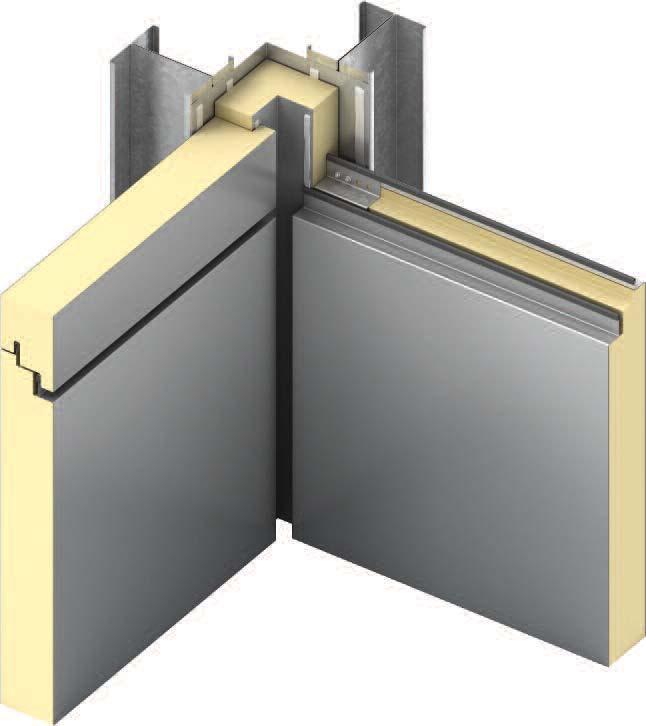

51 Detal narożnika wewnętrznego - C2 Montaż poziomy GAMA PRODUKTÓW Śruba samowiercąca Uszczelka powietrzna z uszczelką łączącą do poziomego łączenia płyt Płyta BENCHMARK Inspiration montaż poziomy Uszczelka Konstrukcja nośna poza zakresem BENCHMARK Klamra montażowa Wciskana uszczelka z EPDM Płyta BENCHMARK Inspiration montaż poziomy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 47

52 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal narożnika wewnętrznego - C4 Montaż poziomy Śruba samowiercąca Uszczelka powietrzna z uszczelką łączącą do poziomego łączenia płyt Płyta BENCHMARK Inspiration montaż poziomy Uszczelka Konstrukcja nośna poza zakresem BENCHMARK Klamra montażowa Taśma uszczelniająca ze ściśliwego materiału Pionowa izolacja narożnika wewnętrznego Płyta BENCHMARK Inspiration montaż poziomy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 48

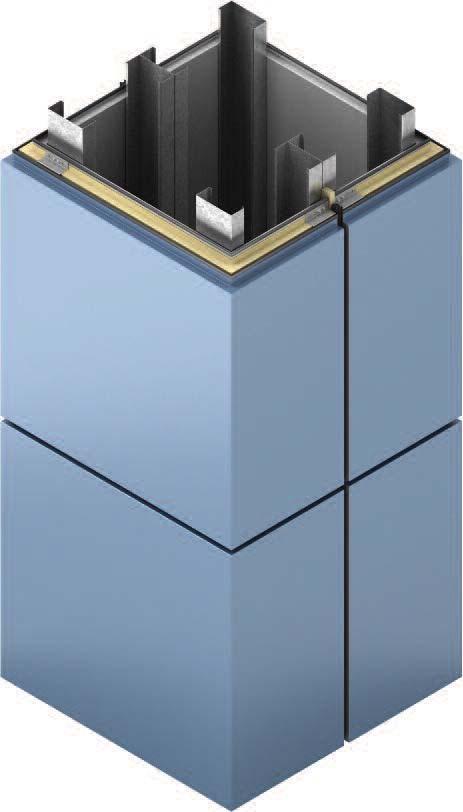

53 Detal poszycia słupa Montaż poziomy GAMA PRODUKTÓW Płyta BENCHMARK Inspiration Konstrukcja nośna poza zakresem BENCHMARK 80, 100, 120, 150 mm Śruba samowiercąca mm Klamra montażowa Wciskana uszczelka ozdobna Shadowline z EPDM Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 49

54 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal nadproża okiennego Montaż poziomy Płyta BENCHMARK Inspiration układana poziomo Uszczelnienie atmosferyczne Uszczelnienie Niskoprofilowy łącznik przelotowy z podkładką Konstrukcja nośna poza zakresem BENCHMARK Obróbka blacharska nadproża okiennego Płyta docinana w trakcie montażu Izolacja nakładana na placu budowy Wykończenie wewnętrzne według projektu architekta Uszczelnienie Ślusarka aluminiowa poza zakresem BENCHMARK Detal parapetu podokiennego Montaż poziomy Ślusarka aluminiowa poza zakresem BENCHMARK Uszczelnienie Uszczelka powietrzna Płyta docinana w trakcie montażu Wykończenie wewnętrzne według projektu architekta Niskoprofilowy łącznik przelotowy z podkładką Obróbka blacharska parapetu Płyta BENCHMARK Inspiration montaż poziomy Konstrukcja nośna poza zakresem BENCHMARK Izolacja nakładana na placu budowy Uszczelnienie Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 50

55 Detal nadproża okiennego Montaż poziomy GAMA PRODUKTÓW Konstrukcja nośna poza zakresem BENCHMARK Wykończenie wewnętrzne według projektu architekta Uszczelnienie Izolacja nakładana na placu budowy Okna innych wykonawców Uszczelnienie Płyta BENCHMARK Inspiration układana poziomo Uszczelnienie Obróbka blacharska stal 0,7mm Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 51

56 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Detal nadproża okiennego ściany osłonowej Montaż poziomy Płyta BENCHMARK Inspiration montaż poziomy Klamra montażowa Izolacja nakładana na placu budowy Profil adaptera nadproża, o przerwanym przewodnictwie cieplnym Ślusarka aluminiowa poza zakresem BENCHMARK Ślusarka aluminiowa poza zakresem BENCHMARK Detal parapetu podokiennego ściany osłonowej Montaż poziomy Szklenie innych wykonawców Ślusarka aluminiowa poza zakresem BENCHMARK Zmodyfikowana krawędź z kanałem na element szklenia Płyta BENCHMARK Inspiration montaż poziomy Ślusarka aluminiowa poza zakresem BENCHMARK Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 52

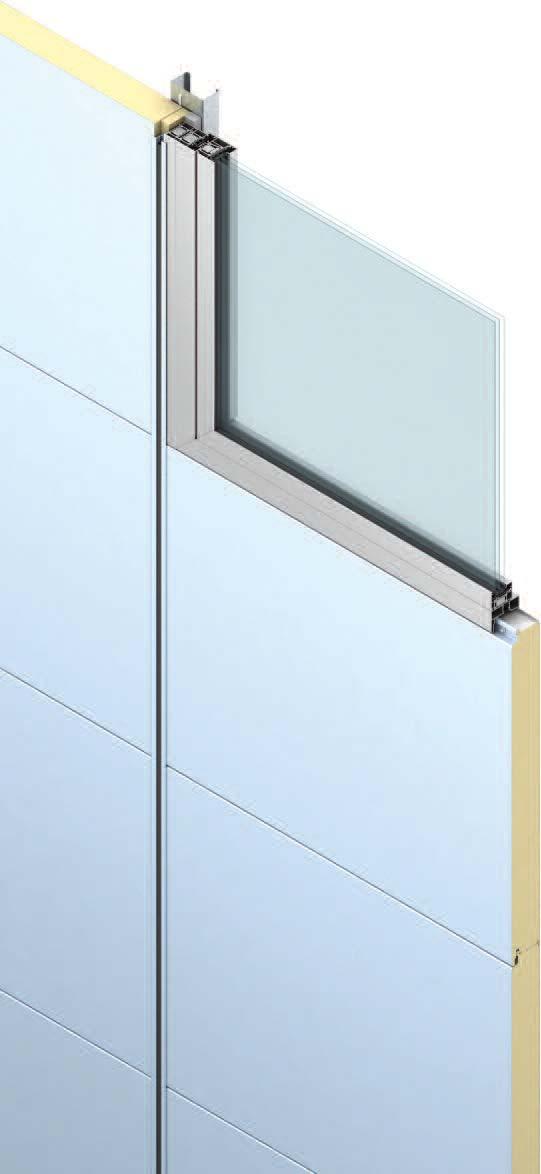

57 Detal słupka ramy okna w ścianie osłonowej Montaż poziomy GAMA PRODUKTÓW Zmodyfikowana krawędź z kanałem na element szklenia Zmodyfikowana krawędź z kanałem na element szklenia Uszczelnienie ciągłe Panel BENCHMARK Inspiration montaż poziomy Ślusarka aluminiowa poza zakresem BENCHMARK Szklenie innych wykonawców Klamra montażowa Ścianka osłonowa innych wykonawców Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 53

58 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Evolution to najnowszy przedstawiciel technologii płyt izolacyjnych marki BENCHMARK. Są to stylowe, eleganckie i perfekcyjne płaskie płyty, należące do serii pokryć Designwall. Charakteryzują się one wyjątkowym zestawem cech, zapewniających maksymalną elastyczność podczas projektowania, tak niezbędną podczas tworzenia indywidualnych rozwiązań i systemów. Nowe cechy tego systemu umożliwiają uzyskanie wrażenia zróżnicowanej szerokości płyt, dostosowywanie wielkości i wyglądu szczelin pomiędzy płytami oraz stosowanie szerokiej gamy detali łączeń pionowych. Seria Evolution zapewnia wysoką estetykę i różnorodne detale architektoniczne, pozostając jednocześnie wolną od wad i złożoności typowej dla systemów typu built-up. Specyfikacja produktu Grubość mm Szerokości 600, 900 und 1000 mm Długości mm Powierzchnie Stal: Z zewnątrz: powierzchnia płaska / od wewnątrz: profil mini-box Standardowa grubość poszycia metalowego 0,7 na zewnątrz / 0,6 wewnątrz Materiał rdzenia FireSafe IPN lub ThermalSafe IPN Wartość współczynnika U 0,15 0,29 lub 0,14 0,26 Proces produkcyjny Wypełniane pianką na na montażu Opcje łączeń płyt BENCHMARK Evolution Ramka aluminiowa (Aluminium Frame) Inline Black Inline Silver Q2 Q2A 54

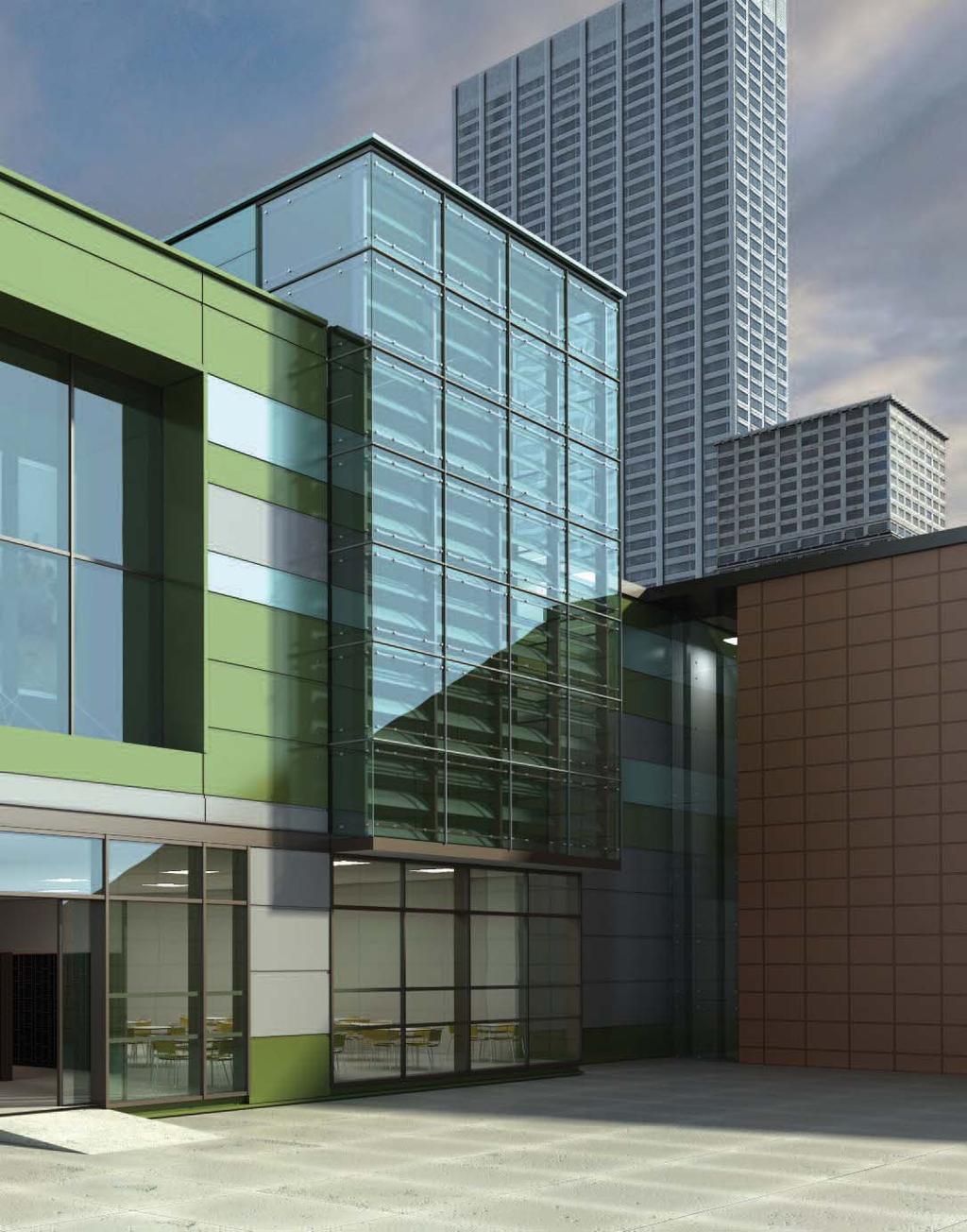

59 Pokrycia z płyt BENCHMARK Evolution stanowią idealne rozwiązanie dla niskich budynków i budynków użyteczności publicznej o intrygującej architekturze. GAMA PRODUKTÓW Aten Infotech HEUSDEN-ZOLDER, BELGIA. 55

60 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detale attyk Detale narożników Detale podstaw 56

61 Detale łączeń GAMA PRODUKTÓW Detale okien 57

62 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Przegląd BENCHMARK Evolution BENCHMARK Evolution to system płyt izolacyjnych najwyższej klasy, które mogą być stosowane do nadawania stylowego i eleganckiego wyglądu elewacjom budynków. System ten łatwo integruje się z innymi elementami i łącznikami, umożliwiając łatwe różnicowanie kolorów, faktur i profili na powierzchni budynku. BENCHMARK Evolution 1000 mm A 900 mm A 600 mm A Dane techniczne Płyty grubość (mm) Grubość blachy (mm) od zewnątrz 0,70 od wewnątrz 0,50 Długość płyty (mm) Szerokość płyty (mm) 600, 900 & 1000 Wartość współczynnika U, wg EN [1] (W/m 2 K) 0,294 0,233 0,192 0,153 Ciężar [2] kg/m 2 13,59 14,35 15,11 16,25 [1] Na zamówienie oferujemy płyty o mniejszych długościach. [2] Z uwzględnieniem połączeń elementów (przyjęto szerokość modułu 1000 mm). [3] Dla szerokości modułu 1000 mm. Detal elementu rozkładającego obciążenie Montaż poziomy 150 mm 50 mm 25 mm ,5 22 6,5 2 58

63 Detal łączenia bocznego opcje łączenia płyt Montaż poziomy Konstrukcja nośna poza zakresem BENCHMARK Taśma uszczelniająca ze ściśliwego materiału Linia gięcia (krawędzie niewymagające obróbki) Uszczelka aplikowana fabrycznie Element rozkładający obciążenie GAMA PRODUKTÓW Łącznik samowiercący 80,100,120,150mm 10 mm 20 mm 50 mm 80, 100, 120, 150 mm 80, 100, 120, 150 mm 80, 100, 120, 150 mm łączenie na styk Standard 10mm 20mm 50mm 59

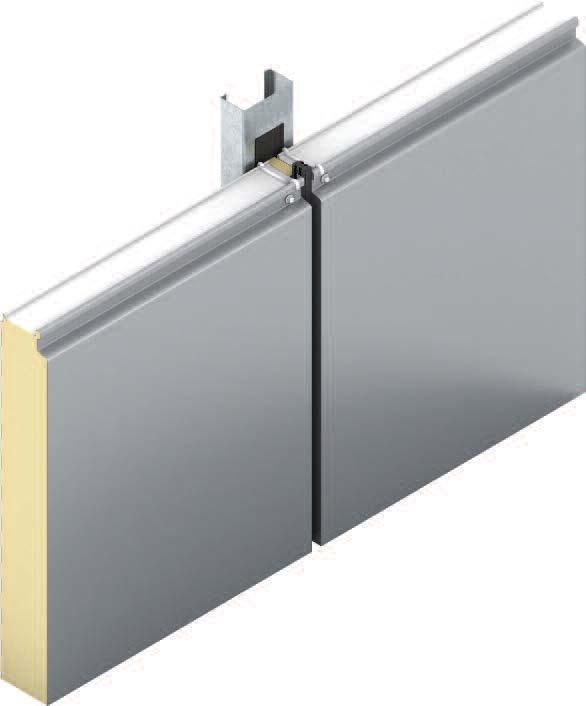

64 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal łączenia pionowego Q2 Montaż poziomy Zależne od wymagań konstrukcyjnych/statycznych Izolacja PIR Uszczelka EPDM 60x10mm, kod Kingspan: VJ1 80, 100, 120, 150 mm mm Wciskana uszczelka z EPDM Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 60

65 Detal łączenia pionowego - Q2A Montaż poziomy GAMA PRODUKTÓW Zależne od wymagań konstrukcyjnych Izolacja PIR Uszczelka EPDM 60x10mm, kod Kingspan VJ1 80, 100, 120, 150 mm Wkładka z ekstrudowanego aluminium lakierowanego proszkowo mm Wciskana uszczelka z EPDM/gniazdo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 61

66 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Alcomet Service NV BERINGEN, BELGIA. 62

67 Detal łączenia pionowego - Inline Black Montaż poziomy GAMA PRODUKTÓW Zależne od wymagań konstrukcyjnych Izolacja PIR Uszczelka EPDM 60x10mm, kod Kingspan: VJ1 Uszczelnienie 25 mm 80, 100, 120, 150 mm Wypełniacz łączeń płyt Evolution Uszczelnienie butylowe o średnicy 4 mm 19 mm 51 mm SP9 wciskany profil aluminiowy SP10 wciskana uszczelka EPDM Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 63

68 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal łączenia pionowego - Inline Silver Montaż poziomy Zależne od wymagań konstrukcyjnych Izolacja PIR Uszczelnienie EPDM 60x10mm, kod Kingspan VJ1 Uszczelnienie 25 mm 80, 100, 120, 150 mm Wypełniacz łączeń płyt Evolution Uszczelnienie butylowe o średnicy 4 mm 19 mm 51 mm SP8 profil nasadki z ekstrudowanego aluminium i EPDM SP9 wciskany profil aluminiowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 64

69 Detal łączenia pionowego - Ramka aluminiowa Montaż poziomy GAMA PRODUKTÓW Zależne od wymagań konstrukcyjnych Izolacja PIR 10 mm Uszczelnienie EPDM 60x10mm, kod Kingspan VJ1 Uszczelnienie 80, 100, 120, 150 mm typ. 28 mm Wypełniacz łączeń płyt Evolution SP2 słupek-nakładka z tłoczonego aluminium typowo 50 mm Obrys rygla poniżej Uszczelnienie o średnicy 4 mm z gumy butylowej (nakładane podczas montażu) SP1 mocowanie nakładki-słupka z tłoczonego aluminium Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 65

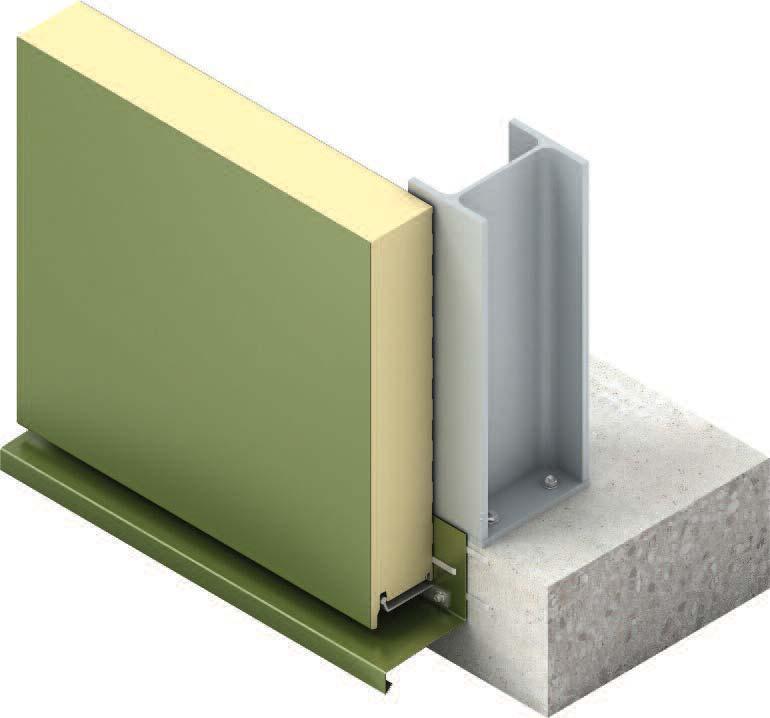

70 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal okapnika Montaż poziomy Płyta BENCHMARK Evolution układana poziomo Uszczelnienie Konstrukcja nośna poza zakresem BENCHMARK Uszczelnienie Uszczelnienie Z03 element nośny płyty wymagany co 500 mm 10 mm 100 mm K184 obróbka kapinosu Mocowanie na kotwy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 66

71 Detal Attyki Montaż poziomy GAMA PRODUKTÓW Obróbka attyki Uszczelnienie powietrzne klasy gungrade na złączu męskim Uszczelnienie atmosferyczne Uszczelnienie atmosferyczne Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Płyta izolacyjnego pokrycia dachowego KS1000 RW Izolacja z pianki PIR Płyta BENCHMARK Evolution układana poziomo Konstrukcja nośna innych wykonawców Folia PVC/EPDM nakładana na montażu Fabryczna, rynna z izolacją IPN bez mostków cieplnych Uszczelka powietrzna Uszczelnienie atmosferyczne Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 67

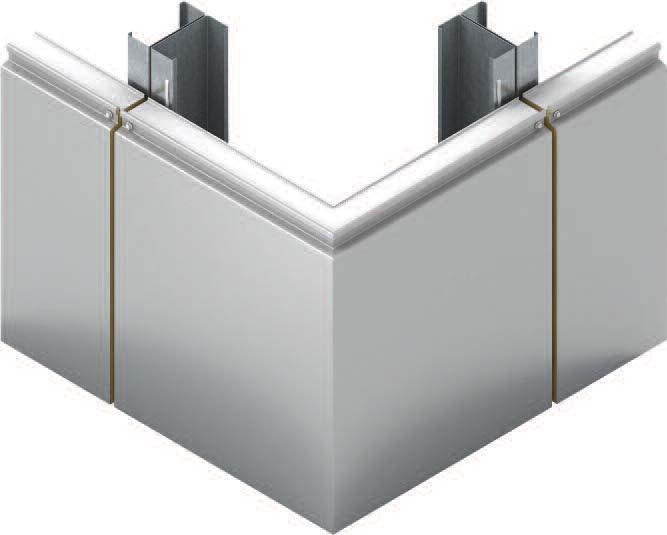

72 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal narożnika zewnętrznego Montaż poziomy Konstrukcja nośna poza zakresem BENCHMARK Uszczelka powietrzna Dim A Łączenie pionowe zależne od opcji systemu Dim B Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 68

73 Detal narożnika ściętego Montaż poziomy GAMA PRODUKTÓW Konstrukcja nośna poza zakresem BENCHMARK Dim A Uszczelka powietrzna α Dim B β Łączenie pionowe zależne od opcji systemu Dim C Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 69

74 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal narożnika krzywoliniowego Montaż poziomy Konstrukcja nośna poza zakresem BENCHMARK Uszczelka powietrzna Promień Dim A Łączenie pionowe zależne od opcji systemu Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 70

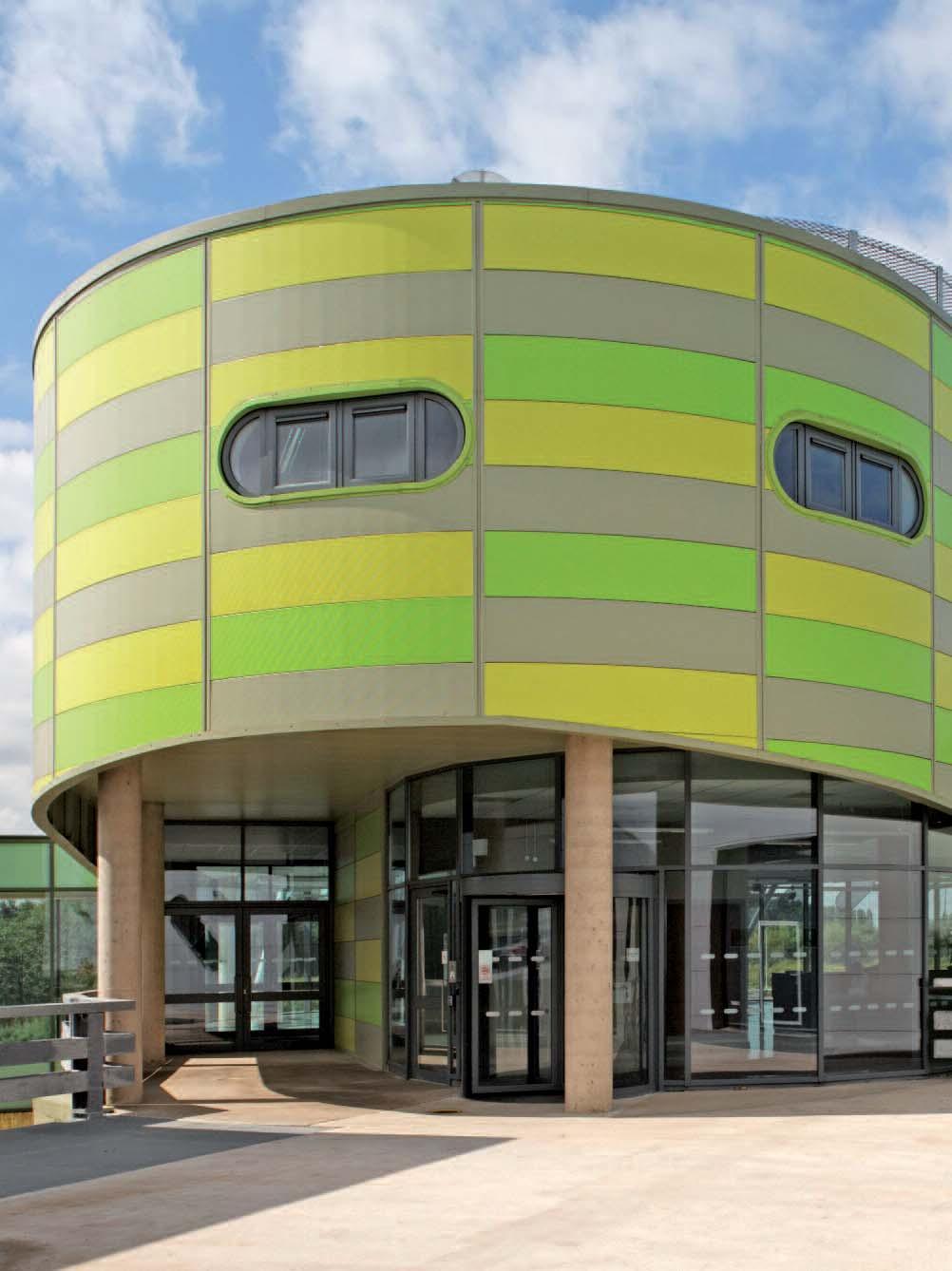

75 GAMA PRODUKTÓW Castle College Training Centre NOTTINGHAM SCIENCE PARK, NOTTINGHAM, WIELKA BRYTANIA. 71

76 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal narożnika wewnętrznego - Q2 Montaż poziomy Uszczelnienie powietrzne z masy plastycznej na złączu męskim Izolacja nakładana na placu budowy Uszczelnienie powietrzne ze spienionego EPDM 60x10 mm, kod Kingspan: VJ1 Konstrukcja nośna poza zakresem BENCHMARK Uszczelka powietrzna Płyta BENCHMARK Evolution montaż poziomy Wciskana uszczelka z EPDM Konstrukcja nośna poza zakresem BENCHMARK Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 72

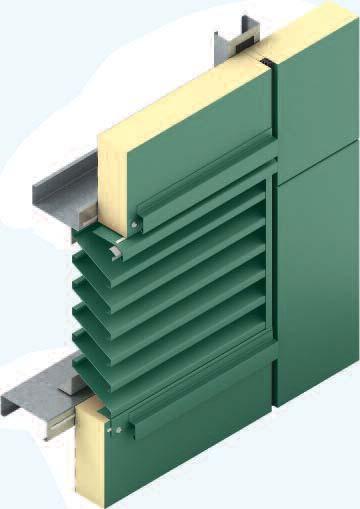

77 Detal żaluzji Montaż poziomy GAMA PRODUKTÓW Obróbka nadproża Naklejane na płytę z uszczelnieniem silikonowym Konstrukcja nośna poza zakresem BENCHMARK Uszczelka powietrzna Żaluzje BENCHMARK Design Uszczelka powietrzna Uszczelnienie atmosferyczne Obróbka parapetu Wykończenie wewnętrzne według projektu architekta Płyta BENCHMARK Evolution montaż poziomy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 73

78 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal nadproża okiennego Montaż poziomy Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Płyta BENCHMARK Evolution montaż poziomy Z03 element nośny płyty wymagany co 500 mm Konstrukcja nośna poza zakresem BENCHMARK Izolacja nakładana na placu budowy K182 obróbka kapinosu Wykończenie wewnętrzne według projektu architekta K198 obróbka kapinosu Obróbka parapetu Izolacja PUR nakładana na na montażu Okna innych wykonawców Detail parapetu okna Montaż poziomy Okna innych wykonawców Uszczelka powietrzna Uszczelnienie atmosferyczne Wykończenie wewnętrzne według projektu architekta K230 obróbka kapinosu Konstrukcja nośna poza zakresem BENCHMARK Płyta BENCHMARK Evolution układana poziomo Izolace aplikovaná při stavbě Uszczelnienie atmosferyczne Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 74

79 Detal nadproża okiennego Montaż poziomy GAMA PRODUKTÓW Konstrukcja nośna poza zakresem BENCHMARK Wykończenie wewnętrzne według projektu architekta Uszczelka powietrzna Izolacja nakładana na placu budowy Okna innych wykonawców Uszczelka powietrzna Uszczelnienie atmosferyczne Obróbka blacharska K144 Płyta BENCHMARK Evolution układana poziomo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 75

80 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Detal zintegrowanego nadproża okiennego Montaż poziomy Płyta BENCHMARK Evolution układana poziomo Wykończenie wewnętrzne według projektu architekta Profil adaptacyjny Okno Schüco AWS 75 Detal zintegrowanego parapetu Montaż poziomy Okno Schüco AWS 75 Vložka pro okno Wykończenie wewnętrzne według projektu architekta Płyta BENCHMARK Evolution układana poziomo Izolacja - Soudal FR Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 76

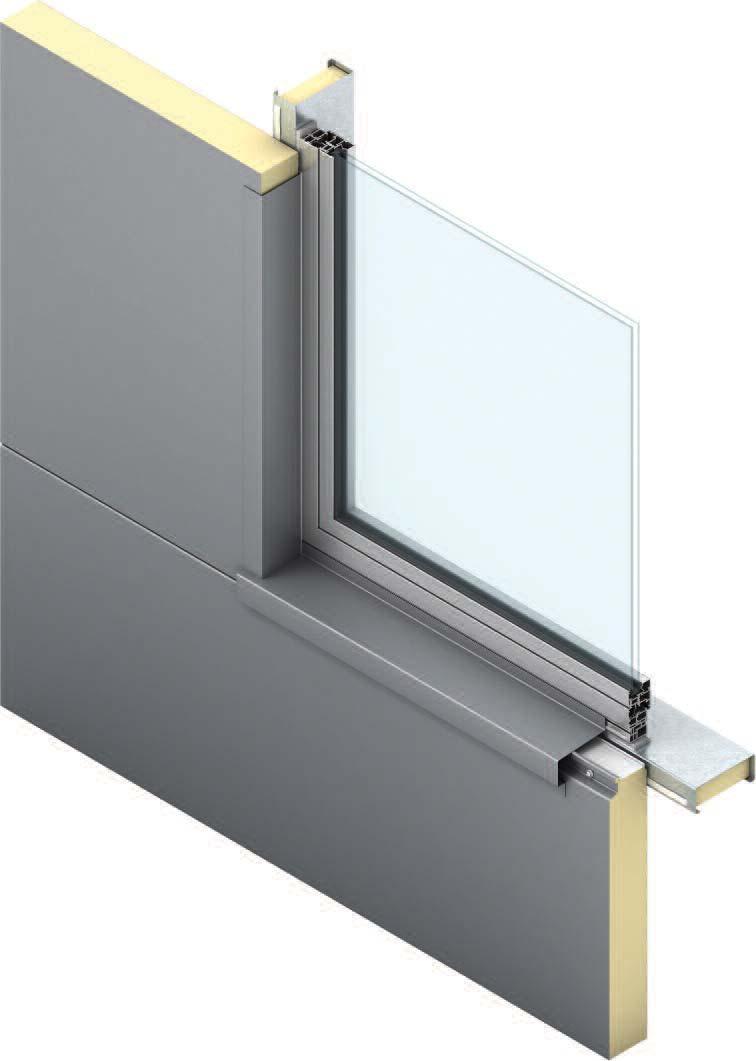

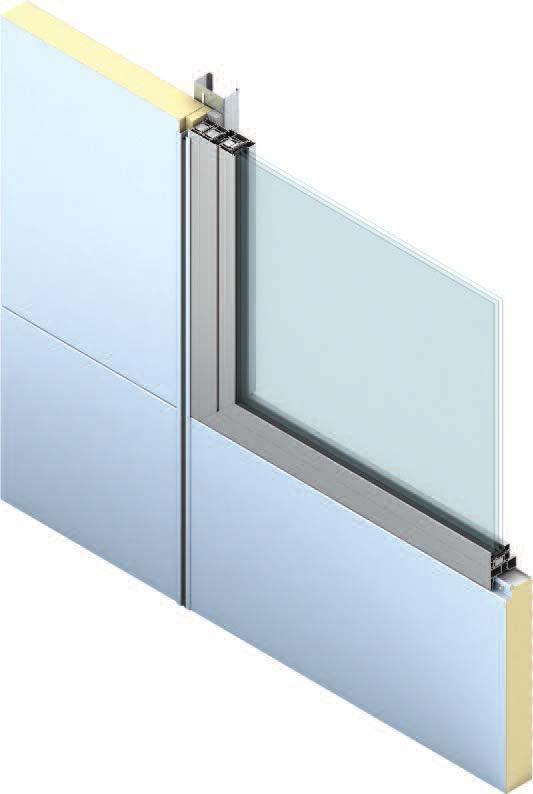

81 Detal zintegrowanego parapetu Montaż poziomy GAMA PRODUKTÓW Izolacja nakładana na placu budowy Uszczelka powietrzna Panel BENCHMARK Evolution - montaż poziomy Uszczelnienie powietrzne samorozprężna taśma uszczelniająca Wykończenie wewnętrzne według projektu architekta Okno Schüco AWS 75 Wypełniacz łączeń płyt Evolution Uszczelnienie butylowe o średnicy 4mm Profil przedłużający opcjonalny SP9 wciskany profil aluminiowy SP10 wciskana uszczelka EPDM Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 77

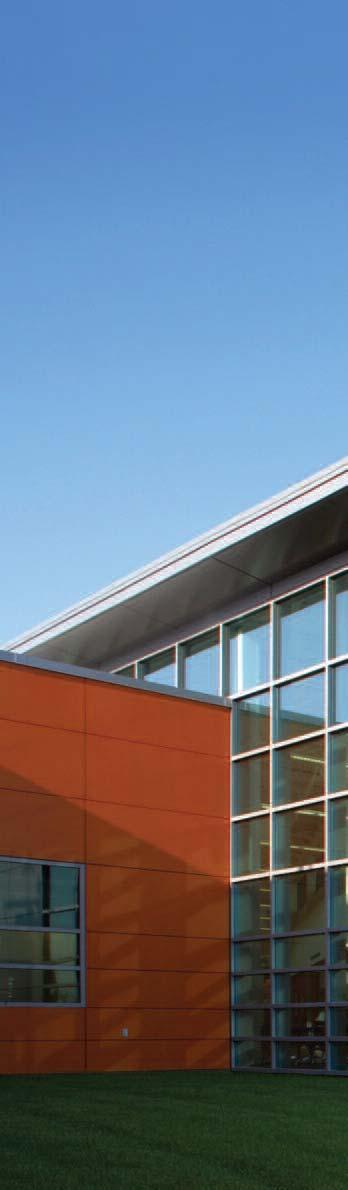

82 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Engineered Façade System BENCHMARK Karrier System Karrier to wyjątkowy system płyt izolacyjnych, który opracowano i przetestowano specjalnie z myślą o uzupełnieniu oferty elewacji z serii BENCHMARK. Zależnie od wybranej wersji wykończeniowej elewacji BENCHMARK, płyty Karrier mogą być układane pionowo lub poziomo. System ten zapewnia doskonałą odporność na warunki atmosferyczne, wysoką odporność termiczną, akustyczną i ogniową oraz doskonałe właściwości konstrukcyjne. Płyty BENCHMARK Karrier to płyty izolacyjne z okładziną metalową, które nadają budynkom wodoszczelność i pozwalają wyeliminować ograniczenia czasowe związane z wykonaniem elewacji, umożliwiając wcześniejsze rozpoczęcie robót wykończeniowych. Dostępna jest szeroka gama wersji wykończeniowych elewacji, w tym między innymi: BENCHMARKTile z elewacynymi płytkami ceramicznymi. BENCHMARK HPL z elewacyjnymi laminatami wysokociśnieniowymi. BENCHMARK ACM z aluminiowymi panelami kompozytowymi. Na żądanie dostępne są inne powłoki. Bliższe informacje można uzyskać w firmie Kingspan BENCHMARK. Specyfikacja produktu Grubość mm Szerokości mm Długości mm Powierzchnie Stal: Z zewnątrz: micro profilacja / od wewnątrz: profil mini-box Standardowa grubość poszycia metalowego 0,6nazewnątrz/0,4wewnątrz Materiał rdzenia FireSafe IPN lub ThermalSafe IPN Wartość współczynnika U 0,15 0,29 lub 0,14 0,26 Proces produkcyjny Wypełniane pianką na na montażu Tile HPL ACM 78

83 GAMA PRODUKTÓW 79

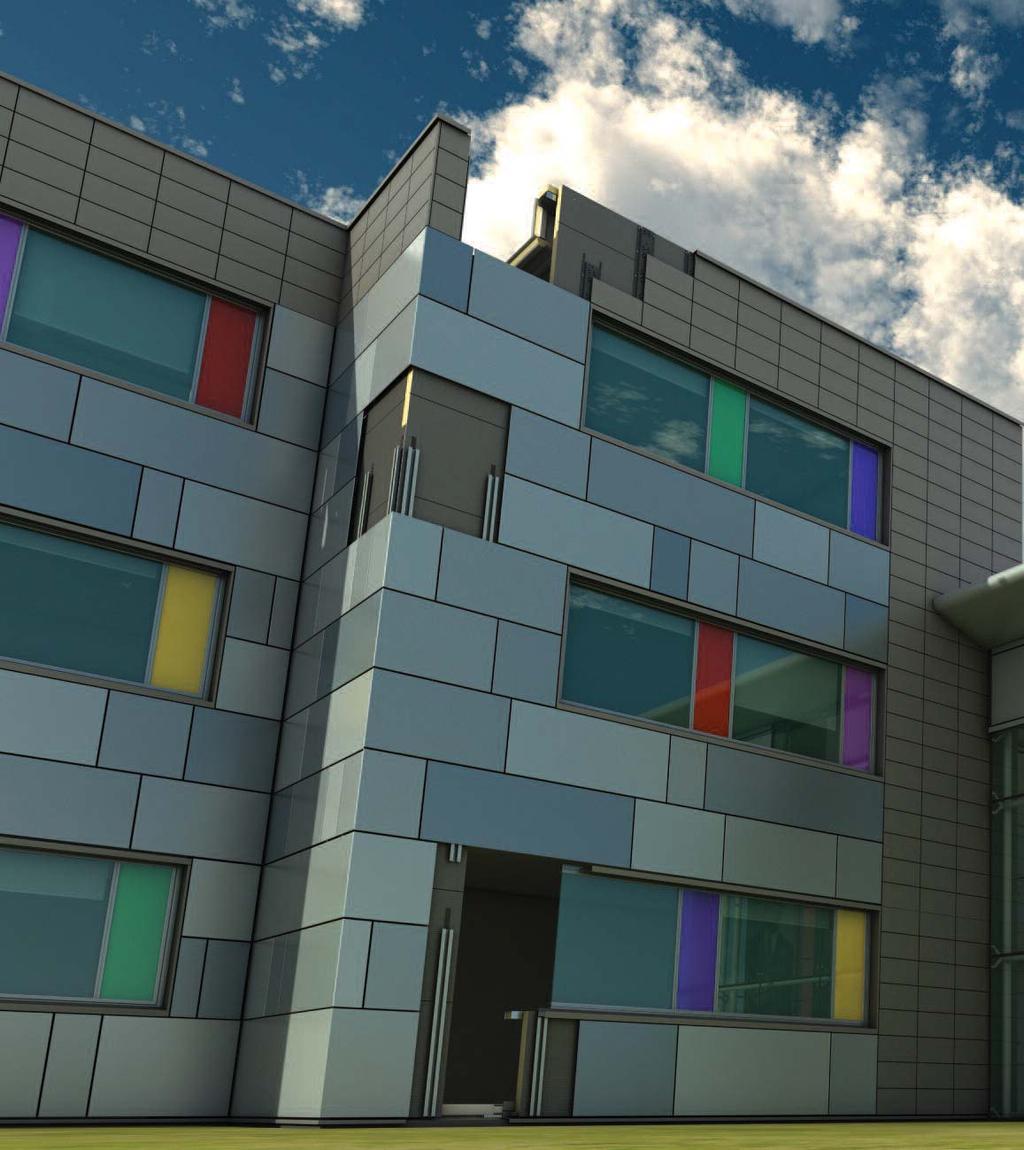

84 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Karrier Detale attyk Detale narożników Detale podstaw 80

85 Detale okien GAMA PRODUKTÓW Detale łączeń 81

86 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Tile System płytek BENCHMARK Tile Podstawowe informacje Ekstrudowane płytki ceramiczne BENCHMARK Tile oferowane są w szerokiej gamie kolorów i glazur. Płytki BENCHMARK Tile mocowane są do ścian elewacyjnych za pomocą pionowych szyn wykonanych w formie profili omegowych (Omega Rails). Szyny te są mocowane do powierzchni płyt Karrier za pomocą specjalnych łączników. Moduły płytek ceramicznych Płytki BENCHMARK Tile dostępne są w pięciu rozmiarach: 200 mm 300 mm 400 mm 250 mm 350 mm Płytki dostępne są w długościach od 400 mm do 1200 mm, z krokiem 1 mm. Moduł płytek określany jest też terminem wielkość siatki. 200 mm 250 mm 300 mm 350 mm 400 mm Wielkość siatki to rzeczywisty fizyczny rozmiar płytki wraz z wypustem dla łączenia poziomego. Wielkość siatki = wielkość czoła płytki + 5 mm. Typy szyn montażowych W zależności od miejsca mocowania występują różne warianty szyn montażowych dla płytek Karrier Tile. Uwaga: przedstawione poniżej szkice przedstawiają jedynie fragment omawianej szyny, a nie jej cała długość. Typy szyn Omega Rail Zależnie od powierzchni elewacji dobiera się odpowiednie szyny Omega, zapewniające bezpieczne mocowanie płytek Karrier Tile. Uwaga: Na ilustracjach przedstawiono tylko górną część szyn, a nie ich pełną długość. Aluminiowa szyna Omega Rail Aluminiowa szyna Omega Rail malowana na czarno. Szyny wymagane dla płytek o różnych wielkościach przedstawiono obok. Aluminiowy profil łączący (Joint Profile) W kolorze czarnym. Aluminiowa, narożna szyna Omega Rail Aluminiowa szyna Omega Rail malowana na czarno. Szyny te stosowane są do mocowania płytek w narożnikach elewacji. Mogą być one cięte na ukos lub montowane bez cięcia z zastosowaniem profilu narożnego Aluminiowa szyna Omega Rail do łączeń Malowana na czarno. Służy do mocowania płytek wokół łączeń z oknami i drzwiami. 82

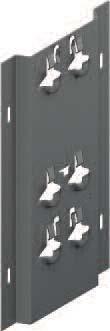

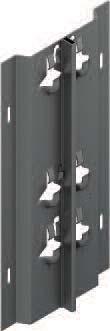

87 Dla płytek o różnych wielkościach oferowane są szyny o pięciu różnych długościach, co umożliwia łatwe dobranie szyny do rozstawu zaczepów na tylnej powierzchni płytki. Płytki 200 mm Płytki 250 mm Płytki 300 mm Płytki 350 mm Płytki 400 mm GAMA PRODUKTÓW 83

88 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Tile Schemat systemu Montaż poziomy Max rozstaw zgodnie z obliczeniami konstrukcyjnymi Płyta BENCHMARK Karrier układana poziomo, o grubości dopasowanej do wymaganej wartości współczynnika U. Szerokość krycia 1000 mm Płytka BENCHMARK Tile Wkręt systemowy Uszczelka PVC BENCHMARK KSSVG25 8mm 8mm Profil pionowy BENCHMARK CT20-OMEGA645 Moduł płytki pomniejszony o 8 mm Element dystansowy BENCHMARK CT20-JS645 Konstrukcja nośna poza zakresem BENCHMARK Płytka BENCHMARK Tile Wkręt systemowy Opcjonalny aluminiowy profil łączący (Joint Profile) 99 mm 63 mm 8mm Profil łączący BENCHMARK CT20-JP640 Moduł płytki 200, 250, 300, 350 a 400 mm 8mm Ze względu na dodatkowe obciążenie od elewacji, płytki muszą być mocowane za pomocą co najmniej 2 łącznikównapłytkę,nakażdąszynę, odpowiednio do obciążeń od wiatru. Profil pionowy BENCHMARK CT20- OMEGA645 - mocowany na szczelce PVC Benchmark KSSVG25 Płyta BENCHMARK Karrier układana poziomo, o grubości dopasowanej do wymaganej wartości współczynnika U. Szerokość krycia 1000 mm Łączniki wkręt systemowy montowane we wszystkich otworach okrągłych i ustawione centralnie we wszystkich otworach podłużnych profilu pionowego CT20-OMEGA645. Dane techniczne Płyta Karrier grubość (mm) Grubość blachy (mm): od zewnątrz 0,60 od wewnątrz 0,40 Długość płyty (mm) Szerokość płyty (mm) 1000 Wartość współczynnika U, Rdzeń IPN FireSafe 0,294 0,233 0, wg EN [1] (W/m 2 K) Rdzeń IPN ThermalSafe 0,265 0,210 0, Ciężar [2] kg/m 2 38,30 39,10 39, [1] Łączny ciężar płyty izolacyjnej, szyny i pokrycia elewacyjnego. Jeżeli wymagane są inne ciężary, prosimy o kontakt z Kingspan BENCHMARK. 84

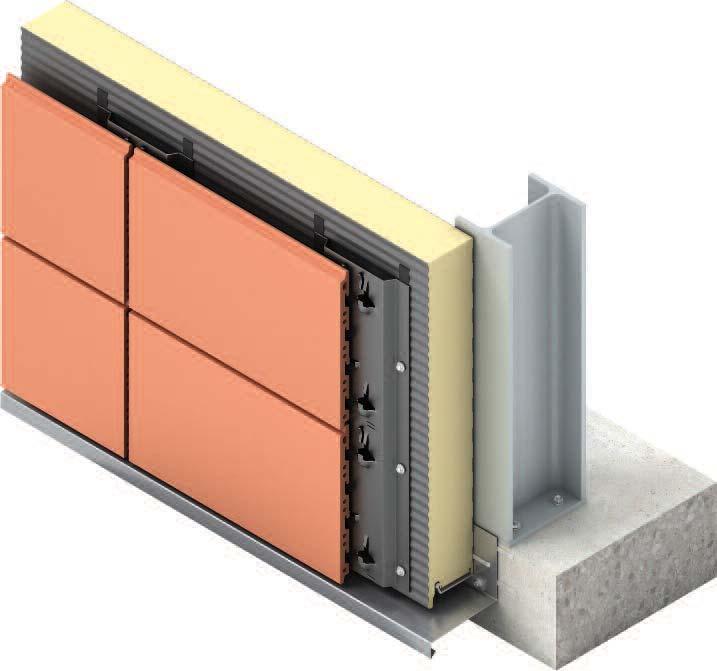

89 Detal okapnika Montaż poziomy GAMA PRODUKTÓW Płytka BENCHMARK Tile Konstrukcja nośna poza zakresem BENCHMARK Wykończenie wewnętrzne według projektu architekta Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Panel BENCHMARK Karrier układana poziomo Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Wkręt systemowy Mocowanie na kotwy Z03 element nośny płyty wymagany co 500 mm 20 mm Obróbka kapinosa 10 mm Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 85

90 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Tile Detal Attyki Montaż poziomy Wspornik ze stali ocynkowanej Profil metalowy membrany Membrana jednowarstwowa Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Izolacja płyty PIR Kingspan Topdek Dachowa płyta izolacyjna z membraną Kingspan Topdek Dachowa płyta izolacyjna z membraną Płytka BENCHMARK Tile Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Wkręt systemowy Panel BENCHMARK Karrier układana poziomo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 86

91 Detal narożnika ciętego na ukos Montaż poziomy GAMA PRODUKTÓW Panel BENCHMARK Karrier układana poziomo Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Wkręt systemowy Wiatroizolacja - taśma PE Obróbka wewnętrzna narożnika Płytka BENCHMARK Tile Izolacja nakładana na placu budowy Wiatroizolacja - taśma PE Obróbka narożnika zewnętrznego Panel BENCHMARK Karrier układana poziomo Profil narożny BENCHMARK Omega osadzony na uszczelce PVC BENCHMARK Płytka BENCHMARK Karrier z krawędzią ciętą na ukos i profilem narożnym Płytka BENCHMARK Tile Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 87

92 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Tile Narożnik z profilem negatywowym Montaż poziomy Panel BENCHMARK Karrier układana poziomo Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Wkręt systemowy Wiatroizolacja - taśma PE Płytka BENCHMARK Tile Obróbka wewnętrzna narożnika Izolacja nakładana na placu budowy Wiatroizolacja - taśma PE Obróbka narożnika zewnętrznego Panel BENCHMARK Karrier układana poziomo Profil narożny BENCHMARK Omega osadzony na uszczelce PVC BENCHMARK Narożny profil negatywowy CT20-NEAP654 Płytka BENCHMARK Tile Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 88

93 Narożnik z profilem kwadratowym Montaż poziomy GAMA PRODUKTÓW Panel BENCHMARK Karrier układana poziomo Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Wkręt systemowy Wiatroizolacja - taśma PE Płytka BENCHMARK Tile Obróbka wewnętrzna narożnika Izolacja nakładana na placu budowy Wiatroizolacja - taśma PE Obróbka narożnika zewnętrznego Panel BENCHMARK Karrier układana poziomo Profil narożny BENCHMARK Omega osadzony na uszczelce PVC BENCHMARK Narożny profil kwadratowy BENCHMARK CT20-NEAP650 Płytka BENCHMARK Tile Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 89

94 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Tile Detal nadproża okiennego Montaż poziomy Płytka BENCHMARK Tile Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Wkręt systemowy Panel BENCHMARK Karrier układana poziomo Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Izolacja płyty PIR Obróbka blacharska okna Wykończenie wewnętrzne według projektu architekta Uszczelnienie powietrzne wykonywane przez instalatora okien Okna innych wykonawców Detal parapetu podokiennego Montaż poziomy Okna innych wykonawców Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Uszczelnienie powietrzne wykonywane przez instalatora okien Wykończenie wewnętrzne według projektu architekta Obróbka blacharska okna Izolacja płyty PIR Płytka BENCHMARK Tile Wkręt systemowy Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Panel BENCHMARK Karrier układana poziomo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 90

95 Detal nadproża okiennego Montaż poziomy GAMA PRODUKTÓW Izolacja nakładana na placu budowy Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Panel BENCHMARK Karrier układana poziomo Okna innych wykonawców Uszczelnienie powietrzne wykonywane przez instalatora okien Obróbka blacharska okna Płytka BENCHMARK Tile Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Uszczelnienie powietrzne ciągły wałek z uszczelniacza klasy gun-grade Wkręt systemowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 91

96 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Tile Detal nadproża okiennego ściany osłonowej Montaż poziomy Płytka BENCHMARK Tile Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Panel BENCHMARK Karrier układana poziomo Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Izolacja płyty PIR Wkręt systemowy Wykończenie wewnętrzne według projektu architekta Membrana EPDM innych wykonawców mocowana do powierzchni czołowej płyty Vzduchový uzávěr - vnitřní folie jiných dodavatelů - montovaná na stavbě Ścianka osłonowa innych wykonawców Detal parapetu podokiennego ściany osłonowej Montaż poziomy Ścianka osłonowa innych wykonawców Obróbka blacharska parapetu Płyta docinana na na montażu z mocowaniem przelotowym Hydroizolacja - wenętrzna membrana poza zakresem BENCHMARK Konstrukcja nośna poza zakresem Benchmark Płytka BENCHMARK Tile Wkręt systemowy Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Wykończenie wewnętrzne według projektu architekta Płyta docinana na na montażu z mocowaniem przelotowym Uszczelnienie atmosferyczne Panel BENCHMARK Karrier układana poziomo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 92

97 Detal nadproża okiennego Montaż poziomy GAMA PRODUKTÓW Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Panel BENCHMARK Karrier układana poziomo Hydroizolacja - wenętrzna membrana poza zakresem BENCHMARK System ściany osłonowej innych wykonawców Izolacja nakładana na placu budowy Płytka BENCHMARK Tile Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Membrana EPDM innych wykonawców mocowana do powierzchni czołowej płyty Wkręt systemowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 93

98 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK HPL BENCHMARK HPL podstawowe informacje BENCHMARK HPL to płaskie płyty z laminatu wysokociśnieniowego (HPL High Pressure Laminate), które produkuje się z użyciem termoutwardzalnych żywic wzmocnionych włóknami drewnopochodnymi sprasowanych pod wysokimi ciśnieniami, w wysokich temperaturach. Typowe, standardowe wymiary płyt, to: 1836 mm x 2526 mm oraz: 1506 mm x 3026 mm. Maksymalna wielkość płyty to 1836 mm x 3026 mm. Płyty BENCHMARK HPL mocowane są za pomocą nitów do pionowych profili omegowych i zetowych, które z kolei mocowane są do systemu płyt Karrier Panel. Schemat montażowy systemu Montaż poziomy Max rozstaw zgodnie z obliczeniami konstrukcyjnymi Płyta BENCHMARK Karrier układana poziomo, o grubości dopasowanej do wymaganej wartości współczynnika U. Szerokość krycia 1000 mm Wkręt systemowy Płyta BENCHMARK HPL Mocowanie ślepymi nitami BENCHMARK Uszczelka PVC BENCHMARK Profil-nakładka z aluminium na uszczelce PVC BENCHMARK Dane techniczne Płyta Karrier grubość (mm) Grubość blachy (mm): od zewnątrz 0,60 od wewnątrz 0,40 Długość płyty (mm) Szerokość płyty (mm) 1000 Wartość współczynnika, Rdzeń IPN FireSafe 0,294 0,233 0,192 0,153 U (W/m 2 K) Rdzeń IPN ThermalSafe 0,265 0,210 0,173 0,138 Ciężar [1] kg/m 2 8mmHPL 28,50 29,30 30,10 31,30 10 mm HPL 31,30 32,10 32,90 34,10 13 mm HPL 35,50 36,30 37,10 38,30 [1] Łączny ciężar płyty izolacyjnej, szyny i pokrycia elewacyjnego. Jeżeli wymagane są inne ciężary, prosimy o kontakt z Kingspan BENCHMARK. 94

99 Płyta BENCHMARK HPL Wkręt systemowy Profil-nakładka z aluminium na uszczelce PVC BENCHMARK Uszczelnienie PVC BENCHMARK 10 mm GAMA PRODUKTÓW Mocowanie ślepymi nitami BENCHMARK Płyta BENCHMARK Karrier układana poziomo, o grubości dopasowanej do wymaganej wartości współczynnika U. Szerokość krycia 1000 mm Konstrukcja nośna poza zakresem BENCHMARK Maks. 600 mm od osi do osi, w przypadku 2 mocowań w jednym kierunku Maks. 750 mm od osi do osi, w przypadku 3 mocowań w jednym kierunku Uwaga: w przypadku budynków o dużych wartościach obciążenia od wiatru, odległości mogą wymagać zmniejszenia Maks. 20 mm, min. 10T* Wszystkie płyty powinny być nitowane przez nadwymiarowe otwory, po jednym otworze w stałym miejscu, pośrodku płyty. Maks. 600 mm od osi do osi, w przypadku 2 mocowań w jednym kierunku Maks. 750 mm od osi do osi, w przypadku 3 mocowań w jednym kierunku Uwaga: w przypadku budynków o dużych wartościach obciążenia od wiatru, odległości mogą wymagać zmniejszenia Maks. 20 mm, min. 10T* *T = grubość płyty Karrier HPL. 95

100 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK HPL Detal okapnika Montaż poziomy Płyta BENCHMARK HPL Profil-nakładka z aluminium na uszczelce PVC BENCHMARK Wkręt systemowy Konstrukcja nośna poza zakresem BENCHMARK Wykończenie wewnętrzne według projektu architekta Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Płyta BENCHMARK Karrier układana poziomo Z03 element nośny płyty wymagany co 500 mm Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Mocowanie na kotwy Siatka przeciwko owadom Min. 100 mm 20 mm 10 mm Obróbka kapinosu Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 96

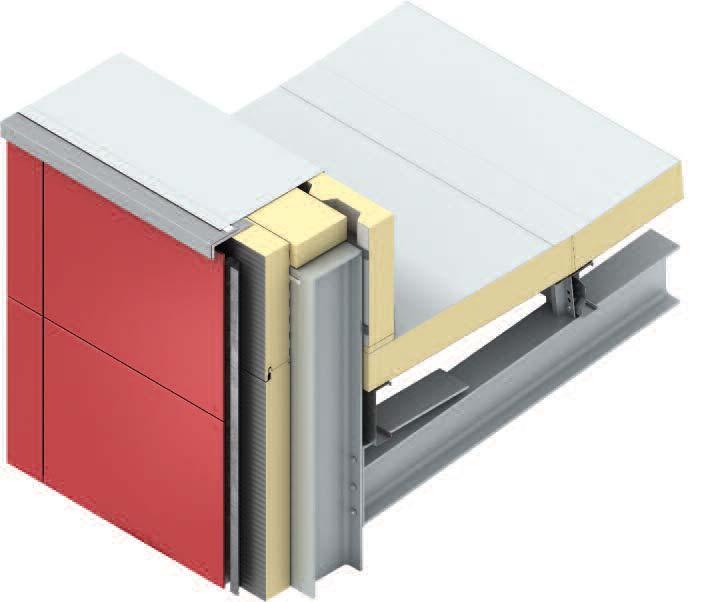

101 Detal Attyki Montaż poziomy GAMA PRODUKTÓW Wspornik ze stali ocynkowanej Profil metalowy membrany Membrana jednowarstwowa Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Izolacja płyty PIR Płyta BENCHMARK HPL Profil-nakładka z aluminium na uszczelce PVC BENCHMARK Kingspan Topdek Dachowa płyta izolacyjna z membraną Kingspan Topdek Dachowa płyta izolacyjna z membraną Mocowanie ślepymi nitami BENCHMARK Wkręt systemowy Płyta BENCHMARK Karrier układana poziomo Uszczelnienie PVC BENCHMARK Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 97

102 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK HPL Detal narożnika Montaż poziomy Profil-nakładka z aluminium na uszczelce PVC BENCHMARK Wkręt systemowy Uszczelnienie PVC BENCHMARK Płyta HPL Wym. Grubość (mm) X Płyta BENCHMARK HPL Izolacja nakładana na placu budowy Uszczelnienie powietrzne samorozprężna taśma uszczelniająca Wewnętrzne wykończenie domknięcia Panel BENCHMARK Karrier układana poziomo Mocowanie ślepymi nitami BENCHMARK Obróbka narożnika zewnętrznego 10 mm X Uszczelnienie powietrzne samorozprężna taśma uszczelniająca Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 98

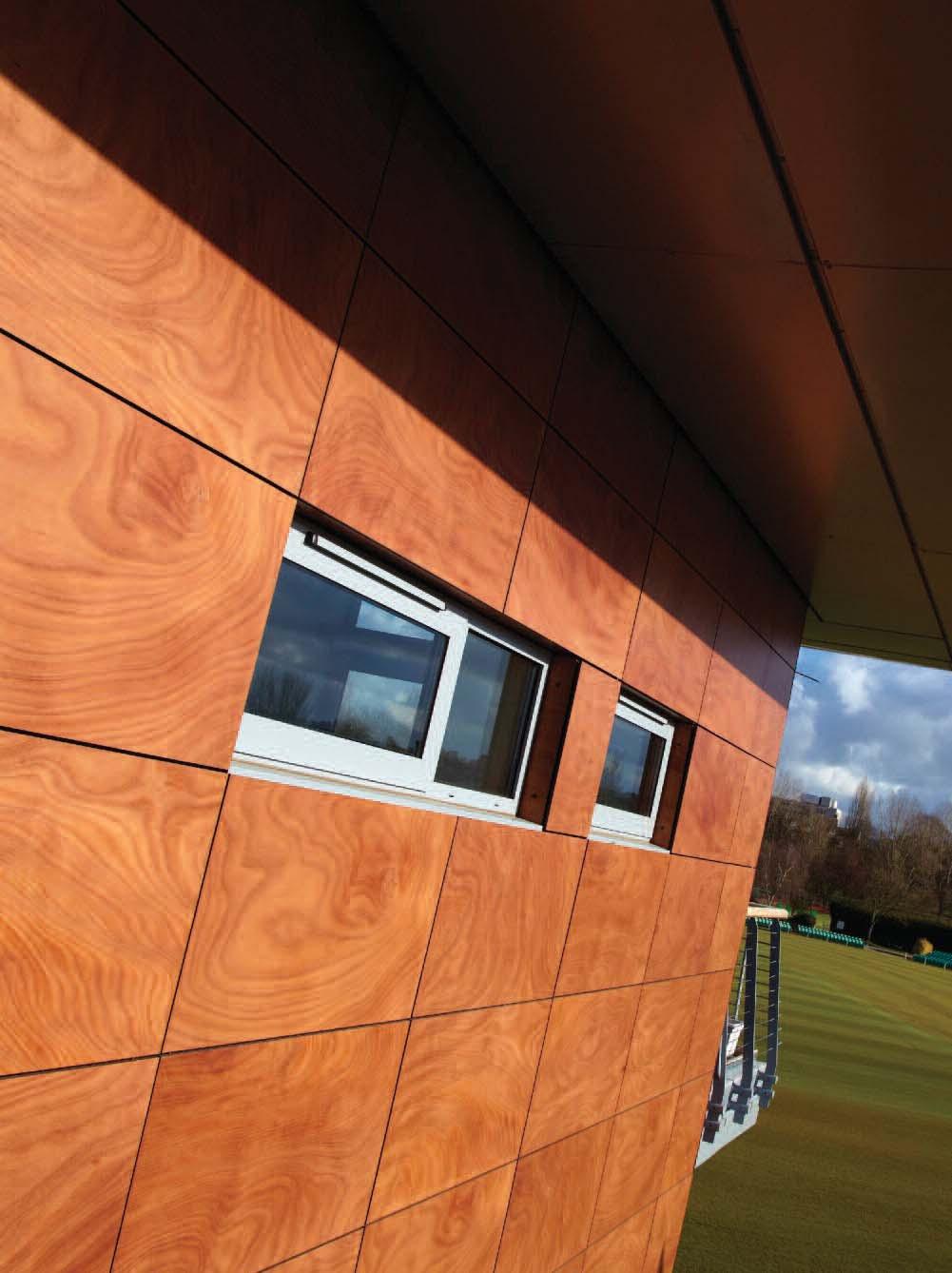

103 GAMA PRODUKTÓW Worcestershire County Cricket Club WORCESTER, WIELKA BRYTANIA 99

104 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK HPL Detal nadproża okiennego Montaż poziomy Płyta BENCHMARK HPL Profil-nakładka z aluminium na uszczelce PVC BENCHMARK Płyta HPL Wym. Grubość (mm) X Wkręt systemowy Mocowanie ślepymi nitami BENCHMARK Panel BENCHMARK Karrier układana poziomo Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego X Siatka przeciwko owadom Obróbka blacharska okna Izolacja płyty PIR Wykończenie wewnętrzne według projektu architekta Uszczelnienie powietrzne wykonywane przez instalatora okien Okna innych wykonawców Detal parapetu podokiennego Montaż poziomy Okna innych wykonawców Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Uszczelnienie powietrzne wykonywane przez instalatora okien Wykończenie wewnętrzne według projektu architekta Obróbka blacharska okna Izolacja płyty PIR Płyta BENCHMARK HPL Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Profil-nakładka z aluminium na uszczelce PVC Benchmark Panel BENCHMARK Karrier układana poziomo Wkręt systemowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 100

105 Detal nadproża okiennego Montaż poziomy GAMA PRODUKTÓW Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Izolacja płyty PIR Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Panel BENCHMARK Karrier układana poziomo Wkręt systemowy Okna innych wykonawców Uszczelnienie powietrzne wykonywane przez instalatora okien Obróbka blacharska okna Ciągłe uszczelnienie butylowe Płyta BENCHMARK HPL Profil-nakładka z aluminium na uszczelce PVC BENCHMARK 20 mm min X maks. 10 mm Siatka przeciwko owadom Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 101

106 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK HPL Detal nadproża okiennego ściany osłonowej Montaż poziomy Płyta BENCHMARK HPL Uszczelnienie PVC BENCHMARK Płyta HPL RWym. Grubość (mm) X Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Wkręt systemowy Mocowanie ślepymi nitami BENCHMARK Panel BENCHMARK Karrier układana poziomo Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Izolacja płyty PIR X Wykończenie wewnętrzne według projektu architekta Siatka przeciwko owadom Membrana EPDM innych wykonawców zakładana na na montażu Hydroizolacja - wenętrzna membrana poza zakresem BENCHMARK Ścianka osłonowa innych wykonawców Detal parapetu podokiennego ściany osłonowej Montaż poziomy Ścianka osłonowa innych wykonawców Obróbka blacharska parapetu Płyta docinana na na montażu z mocowaniem przelotowym Hydroizolacja - wenętrzna membrana poza zakresem BENCHMARK Konstrukcja nośna poza zakresem BENCHMARK Wykończenie wewnętrzne według projektu architekta Płyta BENCHMARK HPL Wkręt systemowy Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK Izolacja nakładana na placu budowy Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego Panel BENCHMARK Karrier układana poziomo Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 102

107 Detal nadproża okiennego Montaż poziomy GAMA PRODUKTÓW Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Hydroizolacja - wenętrzna membrana poza zakresem BENCHMARK Uszczelnienie powietrzne ciągły wałek z uszczelniacza plastycznego System ściany osłonowej innych wykonawców Panel BENCHMARK Karrier układana poziomo Izolacja nakładana na placu budowy Płyta BENCHMARK HPL Pionowy profil BENCHMARK osadzony na uszczelce PVC BENCHMARK X Membrana EPDM innych wykonawców mocowana do powierzchni czołowej płyty Wkręt systemowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 103

108 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK ACM BENCHMARK ACM podstawowe informacje Pokrycia kasetonowe BENCHMARK ACM (wykonane z kompozytu aluminium) składają się z dwóch arkuszy wykonanych z wysokogatunkowego stopu aluminium, spojonych w pełni z rdzeniem polietylenowym o wysokich parametrach izolacyjnych. Kasetony posiadają zagiętą krawędź górną i wbudowaną w dolnej części, na ich odwrocie, szynę z profilu aluminiowego. Schemat montażowy systemu Układ pionowy Aluminium przed zalaminowaniem w produkcie końcowym i wyprodukowaniem płyty kompozytowej powlekane jest w technice PVdF. Grubość arkusza aluminiowego wynosi 0,5 mm, a łączna grubość płyty ACM to 4,0 mm. Do powierzchni czołowej płyt z systemu Karrier montowany jest dodatkowy system szyn aluminiowych malowanych na czarno. Zagięta górna krawędź dolnego profilu płyty mocowana jest w tym dodatkowym systemie szyn za pomocą łączników samowiercących. Wkręt systemowy 1000 mm Szyna konstrukcyjna Szyna BENCHMARK BX Uszczelka PVC BENCHMARK KSSVG25 Montowany fabrycznie profil aluminiowy Pokrycie metaliczne BENCHMARK ACM 8mm 2szt. łączników płyty Płyta BENCHMARK Karrier układana pionowo, o grubości dopasowanej do wymaganej wartości współczynnika U. Szerokość krycia 1000 mm Pokrycie metaliczne BENCHMARK ACM Wkręt systemowy Uszczelka PVC BENCHMARK KSSVG25 Płyta BENCHMARK Karrier montaż pionowy Tloušťka odpovídající dosažení hodnoty U Šířka překrytí mm Montowany fabrycznie profil aluminiowy 8mm Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2łącznikówprzedmiot obliczeń statycznych Szyna BENCHMARK BX Wkręt systemowy Uszczelka PVC BENCHMARK KSSVG25 Pokrycie metaliczne BENCHMARK ACM Dane techniczne Płyta Karrier grubość (mm) Grubość blachy (mm): od zewnątrz 0,60 Wnętrza 0,40 Długość płyty (mm) Szerokość płyty (mm) 1000 Wartość współczynnika, Rdzeń IPN FireSafe 0,294 0,233 0,192 0,153 Rdzeń IPN ThermalSafe 0,265 0,210 0,173 0,138 Ciężar systemu [1] kg/m 2 20,80 21,60 22,40 23,60 [1] Łączny ciężar płyty izolacyjnej, szyny i pokrycia elewacyjnego. Jeżeli wymagane są inne ciężary, prosimy o kontakt z Kingspan BENCHMARK. 104

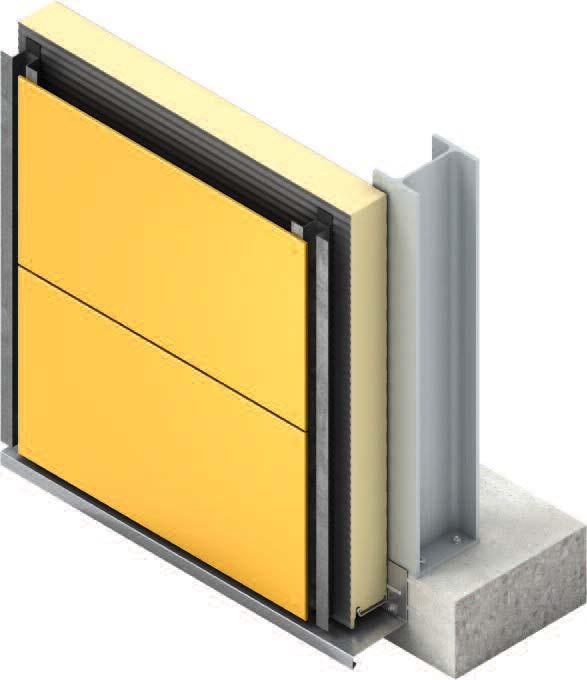

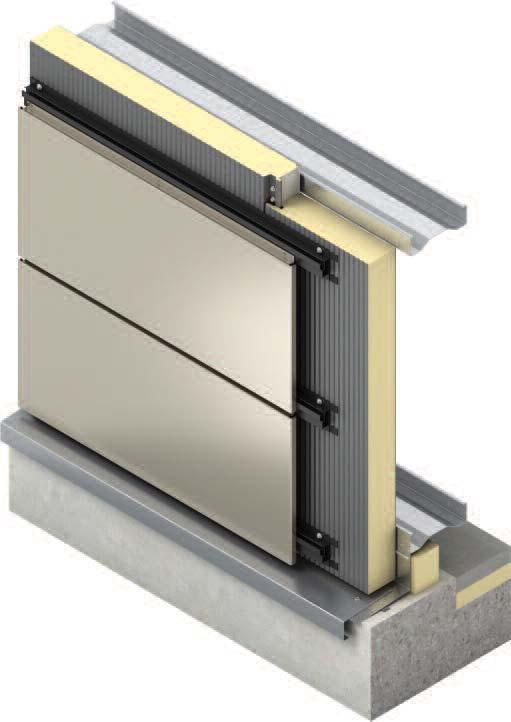

109 Detal okapnika Układ pionowy GAMA PRODUKTÓW Płyta BENCHMARK Karrier montaż pionowy Pokrycie metaliczne BENCHMARK ACM Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2 łącznikówprzedmiot obliczeń statycznych Uszczelnienie powietrzne z masy plastycznej na złączu męskim Rygiel Izolacja płyty PIR Wewnętrzna obróbka kapinosu Zewnętrzna obróbka kapinosu 84 mm Wypełniacz łączeń płyt Evolution z masy plastycznej Uszczelnienie powietrzne ściśliwa taśma uszczelniająca z pianki Płyta parteru Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 105

110 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK ACM Detal Attyki Układ pionowy Uszczelnienie powietrzne z masy plastycznej na złączu męskim Wypełniacz łączeń płyt AWP i środek uszczelniający z masy plastycznej Uszczelnienie powietrzne ciągły wałek z masy plastycznej Membrana wyciągnięta na attykę Blacha aluminiowa obróbka attyki Szyna BENCHMARK J-rail Wkręt systemowy Uszczelnienie PVC BENCHMARK Pokrycie metaliczne BENCHMARK ACM Izolacja płyty PIR Kingspan Topdek Dachowa płyta izolacyjna z membraną Kingspan Topdek Dachowa płyta izolacyjna z membraną Uszczelnienie PVC BENCHMARK Wkręt systemowy Szyna BENCHMARK BX Montowany fabrycznie profil aluminiowy Wkręt systemowy Uszczelnienie PVC BENCHMARK Pokrycie metaliczne BENCHMARK ACM Płyta BENCHMARK Karrier montaż pionowy Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2łącznikówprzedmiot obliczeń statycznych Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 106

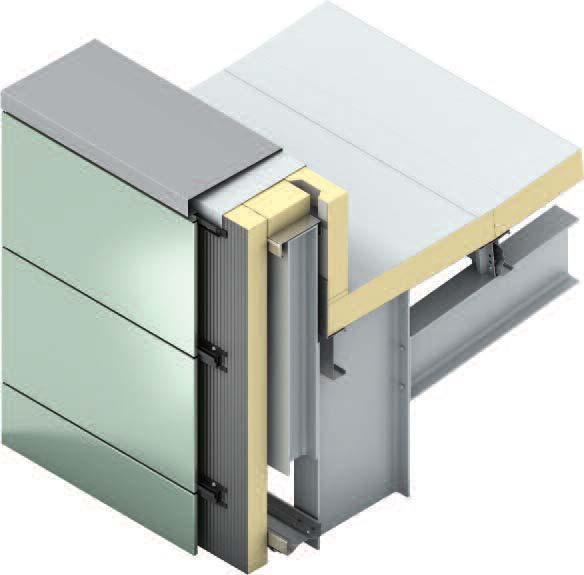

111 Detal attyki z okapem wysuniętym Układ pionowy GAMA PRODUKTÓW Uszczelnienie powietrzne ciągły wałek z masy plastycznej Kątownik przykrywający z blachy ocynkowanej o grubości 1,2 mm z uszczelnionymi łączeniami na zakład Uszczelnienie powietrzne ciągły wałek z masy plastycznej 2 łączniki płyty Obróbka okapu z 3 mm PPC Wspornik obróbki, wykonany z blachy ocynkowanej o grubości 1,2 mm Łączniki w rozstawie 500 mm Izolacja płyty PIR Krawędzie z wywinięciem do dołu dla dachów o nachyleniu mniejszym niż 4 Wspornik i kątownik poziomujący z blachy ocynkowanej o grubości 1,6 mm Płyta z 3-mm blachy ocynkowanej, z wywinięciem, mocowana do szyny, według detali projektowych Podsufitka z aluminium PPC o grubości 3 mm Kątownik wsporczy z blachy ocynkowanej o grubości 1,2 mm, mocowany przelotowo do szyny Wkręt systemowy Rynna izolowana Kingspan Izolacyjna płyta dachowa Kingzip Szyna BENCHMARK J-rail Płyta BENCHMARK Karrier montaż pionowy Pokrycie metaliczne BENCHMARK ACM Szyna BENCHMARK BX 2 łączniki płyty Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 107

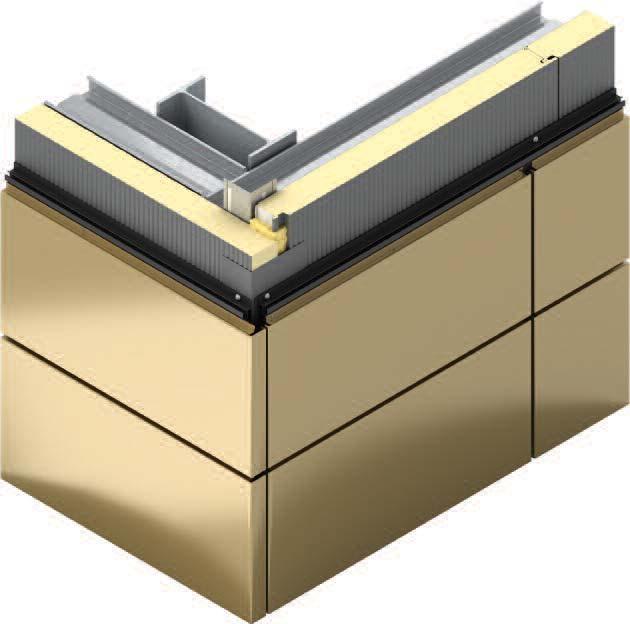

112 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK ACM Detal narożnika zewnętrznego Układ pionowy Montowany fabrycznie profil aluminiowy Płyta BENCHMARK Karrier montaż pionowy Uszczelnienie PVC BENCHMARK Wkręt systemowy Pokrycie metaliczne BENCHMARK ACM Szyna BENCHMARK BX Uszczelnienie powietrzne ciągły wałek z masy plastycznej Trudnopalna izolacja nakładana na na montażu Wewnętrzny kątownik typu cleader montowany przez wykonawcę konstrukcji stalowej, z uszczelnieniem powietrznym uszczelnienie Vapourflex nałożone na łączeniach Rygiel Płyta BENCHMARK Karrier montaż pionowy Łączniki z łbami niskoprofilowymi w rozstawie co maks. 500 mm Bitumiczna masa uszczelniająca 9x3 mm Zewnętrzna obróbka narożnika 2 łączniki płyty Bitumiczna masa uszczelniająca 9x3 mm Pokrycie metaliczne BENCHMARK ACM Szyna BENCHMARK BX Uszczelnienie powietrzne ciągły wałek z masy plastycznej Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 108

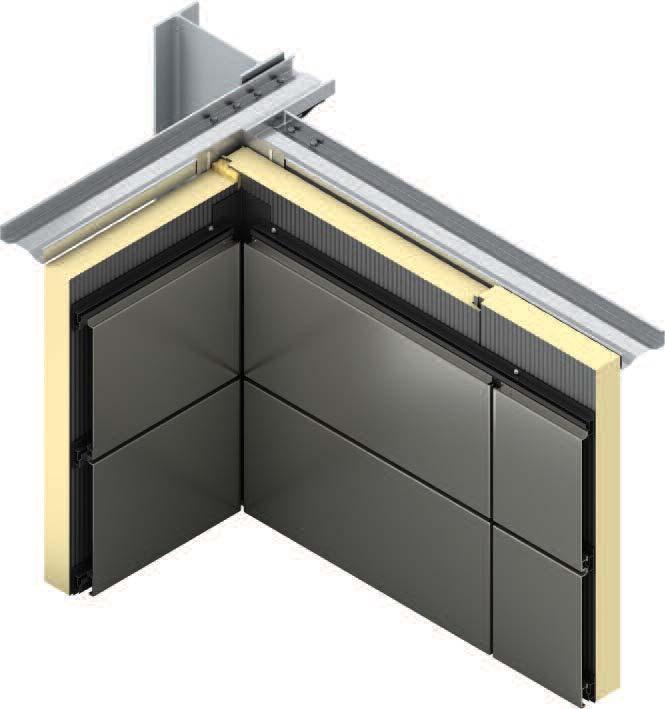

113 Detal narożnika wewnętrznego Układ pionowy GAMA PRODUKTÓW Rygiel Uszczelnienie powietrzne ciągły wałek z masy plastycznej Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2 łącznikówprzedmiot obliczeń statycznych Wewnętrzne wykończenie domknięcia Trudnopalna izolacja nakładana na na montażu Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2 łącznikówprzedmiot obliczeń statycznych Wkręt systemowy Uszczelnienie PVC BENCHMARK Szyna BENCHMARK BX Płyta BENCHMARK Karrier montaż pionowy Bitumiczna masa uszczelniająca 9x3 mm Wewnętrzne wykończenie domknięcia Montowany fabrycznie profil aluminiowy Pokrycie metaliczne BENCHMARK ACM Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 109

114 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK ACM Detal nadproża okiennego Układ pionowy Pokrycie metaliczne BENCHMARK ACM Uszczelnienie PVC BENCHMARK Wkręt systemowy Szyna BENCHMARK BX Uszczelnienie PVC Benchmark Płyta BENCHMARK Karrier montaż pionowy Uszczelnienie powietrzne z masy plastycznej na złączu męskim Uszczelnienie powietrzne ciągły wałek z masy plastycznej Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2łączników- przedmiot obliczeń statycznych Montowany fabrycznie profil aluminiowy 84 mm Izolacja płyty PIR Wkręt systemowy Obróbka okienna Uszczelnienie powietrzne wykonywane przez instalatora okien Okna innych wykonawców Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Okno mocowane na tuleje Detal parapetu podokiennego Układ pionowy Uszczelnienie powietrzne wykonywane przez instalatora okien Oplechování parapetu Trudnopalna izolacja nakładana na na montażu Wypełniacz łączeń AWP i środek uszczelniający z masy butylowej Okna innych wykonawców Okno mocowane na tuleje Wykończenie wewnętrzne według projektu architekta Szyna BENCHMARK J-rail Izolacja płyty PIR Wkręt systemowy Uszczelnienie PVC BENCHMARK Uszczelnienie powietrzne ciągły wałek z masy plastycznej Uszczelnienie powietrzne z masy plastycznej na złączu męskim Pokrycie metaliczne BENCHMARK ACM Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2 łączników- przedmiot obliczeń statycznych Płyta BENCHMARK Karrier montaż pionowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 110

115 Detal nadproża okiennego Układ pionowy GAMA PRODUKTÓW Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Uszczelnienie powietrzne ciągły wałek z masy plastycznej Łącznik z łbem płaskim w rozstawie co maks. 500 mm Bitumiczna masa uszczelniająca 9x3 mm Płyta BENCHMARK Karrier montaż pionowy Izolacja płyty PIR Okno mocowane na tuleje Okna innych wykonawców Uszczelnienie powietrzne wykonywane przez instalatora okien Zewnętrzna obróbka okienna Szyna BENCHMARK BX Uszczelnienie PVC BENCHMARK Pokrycie metaliczne BENCHMARK ACM Wkręt systemowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 111

116 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK ACM Detal nadproża okiennego ściany osłonowej Układ pionowy Pokrycie metaliczne BENCHMARK ACM Uszczelnienie PVC BENCHMARK Wkręt systemowy Szyna BENCHMARK BX Montowany fabrycznie profil aluminiowy Płyta BENCHMARK Karrier montaż pionowy Uszczelnienie powietrzne z masy plastycznej na złączu męskim Uszczelnienie powietrzne ciągły wałek z masy plastycznej Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2 łączników- przedmiot obliczeń statycznych Wkręt systemowy 84 mm Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Uszczelnienie PVC BENCHMARK Uszczelnienie powietrzne Obróbka zabezpieczająca zmembrany EPDM, poza dostawą BENCHMARK Ścianka osłonowa innych wykonawców Detal parapetu podokiennego ściany osłonowej Układ pionowy Ścianka osłonowa innych wykonawców Obróbka blacharska parapetu Płyta docinana na na montażu z mocowaniem przelotowym Hydroizolacja - wenętrzna membrana poza zakresem BENCHMARK Konstrukcja nośna poza zakresem BENCHMARK Szyna BENCHMARK J-rail Wkręt systemowy Pokrycie metaliczne BENCHMARK ACM Wykończenie wewnętrzne według projektu architekta Izolacja nakładana na placu budowy Uszczelnienie powietrzne ciągły wałek z masy plastycznej Płyta BENCHMARK Karrier montaż pionowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 112

117 Detal nadproża okiennego Układ pionowy GAMA PRODUKTÓW Uszczelnienie powietrzne ciągły wałek z masy plastycznej Łącznik z łbem płaskim w rozstawie co maks. 500 mm Płyta BENCHMARK Karrier montaż pionowy Wykończenie wewnętrzne według projektu architekta Hydroizolacja - wenętrzna membrana Trudnopalna izolacja nakładanananamontażu Membrana EPDM klejona do zewn. blachy panela Ścianka osłonowa innych wykonawców Uszczelnienie PVC BENCHMARK Szyna BENCHMARK BX Pokrycie metaliczne BENCHMARK ACM Wkręt systemowy Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 113

118 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK ACM Detal nadproża otworu drzwiowego Układ pionowy Pokrycie metaliczne BENCHMARK ACM Uszczelnienie PVC BENCHMARK Wkręt systemowy Montowany fabrycznie profil aluminiowy Szyna BENCHMARK BX Płyta BENCHMARK Karrier montaż pionowy Uszczelnienie powietrzne z masy plastycznej na złączu męskim Uszczelnienie powietrzne ciągły wałek z masy plastycznej Z uwagi na dodatkowe obciążenia od materiałów elewacyjnych panel musi być zamocowany za pomocą min 2 łącznikówprzedmiot obliczeń statycznych 84 mm Izolacja płyty PIR Wkręt systemowy Uszczelnienie PVC BENCHMARK Zewnętrzna obróbka nadproża drzwi Uszczelnienie powietrzne wykonywane przez instalatora drzwi Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Drzwi mocowane na tuleje Drzwi innych wykonawców Detal słupka ramy drzwi Układ pionowy Wykończenie wewnętrzne według projektu architekta Izolacja płyty PIR Izolacja płyty PIR Uszczelnienie powietrzne ciągły wałek z masy plastycznej Łącznik z łbem płaskim w rozstawie co maks. 500 mm Płyta BENCHMARK Karrier montaż pionowy Drzwi mocowane na tuleje Drzwi innych wykonawców Uszczelnienie powietrzne wykonywane przez instalatora drzwi Zewnętrzna obróbka ościeży Bitumiczna masa uszczelniająca 9x3 mm Pokrycie metaliczne BENCHMARK ACM Szyna BENCHMARK BX Wkręt systemowy Uszczelnienie PVC BENCHMARK Wszystkie dane techniczne mogą ulec zmianom. Możliwe błędy i pominięcia. 114

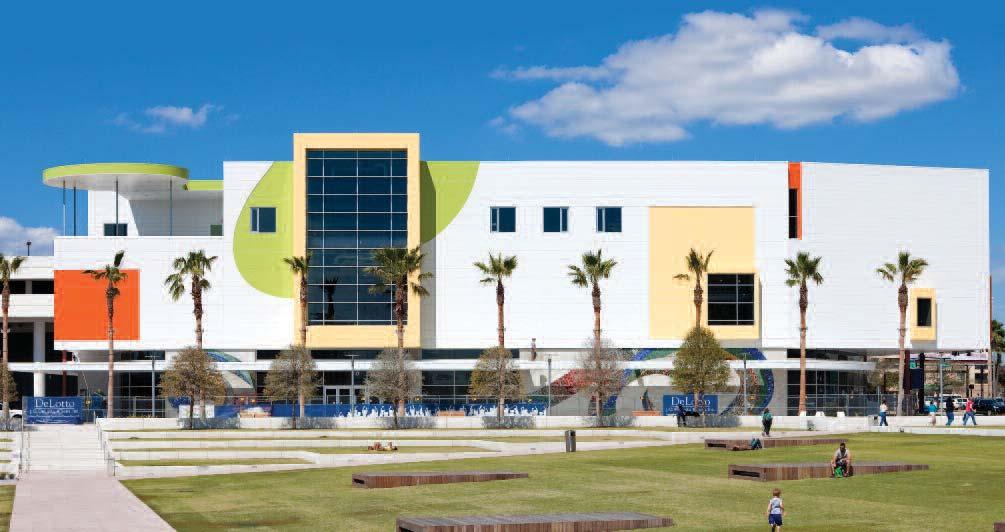

119 Przykłady zastosowań GAMA PRODUKTÓW Centrum Społecznościowe, Higher Broughton Branża: Produkt: Kolor: Biuro Projektowe: Główny wykonawca: Rozrywka i wypoczynek Elewacja BENCHMARK HPL na systemie płyt Karrier Panel Pacific (błękitny), Sun Yellow (żółty), Cyclam (cyklamenowy), Mineral Blue (niebieski),lavender Blue (lawendowy) i Spring Green (zielony) Urban Vision Partnership Ltd Laing O Rourke Wykonawca pokrycia: Advanced Roofing Klient: Rada Miejska Salford Dzięki elewacjom architektonicznym BENCHMARK nowe centrum społeczności lokalnej Broughton Hub w miejscowości Salford stało się barwną miejscową atrakcją i jednym z elementów rewitalizujących region. Pracownia architektoniczna Urban Vision Partnerships Ltd wykorzystała z doskonałym skutkiem paletę stworzonych na indywidualne zamówienie kolorów, faktur i wykończeń powierzchni BENCHMARK, tworząc interesującą elewację centrum społeczności lokalnej. Dzięki połączeniu sześciu różnych kolorów płyt Karrier HPL w wersji wykończeniowej satin, zamontowanych na płytach Karrier za pomocą nitów o dopasowanych kolorach, uzyskano interesującą górną kondygnację budynku. Pokrycie Karrier HPL o grubości 8 mm zostało wyprodukowane w zakładzie Kingspan w miejscowości Sherburn, w Wielkiej Brytanii. Płyty pokrycia zamontowano w orientacji poziomej, tworząc efekt szachownicy. Pan Tony Green, Starszy Kierownik Projektów w spółce Advanced Roofing tak wypowiada się o zastosowanych materiałach: Nasze doświadczenia pokazują, że płyty BENCHMARK umożliwiają krycie budynków w bardzo wydajny i szybki sposób. Dobrym przykładem na to jest fakt dostarczania elewacji BENCHMARK w postaci fabrycznie nawierconej i pociętej, co wyeliminowało konieczność docinania płyt na na montażu. Płyty Karrier oferują również prostszą alternatywę w stosunku do montowanych na placu budowy ścian osłonowych, umożliwiając szybszy montaż i zapewnienie wodoszczelności obiektu, co z kolei pozwala na szybsze rozpoczęcie prac wykończeniowych. Płyty te pozwoliły nie tylko stworzyć żywe i interesujące wykończenie ścian zewnętrznych tego Centrum społecznościowego, ale też solidną powierzchnię osłaniającą elementy konstrukcyjne, która jest w pełni odporna na działanie czynników atmosferycznych i praktycznie bezobsługowa. Mają one również bardzo wysoką sprawność termiczną, co ułatwia uzyskiwanie dla budynków ocen BREEAM i podnosi ich wartość ekologiczną. 115

120 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Przykłady zastosowań Muzeum dziecięce Glazer Children s Museum Branża: Produkt: Biuro Projektowe: Główny wykonawca: Edukacja / wypoczynek BENCHMARK Inspiration Gould Evans Delotto & Sons Wykonawca pokrycia: FG Metals Lokalizacja: Tampa, Florida, USA Według USA Today: Kolejny powód, aby przyjechać z dziećmi do Tampa, na Florydzie. Glazer Muzeum to wyjątkowa placówka edukacyjno-rozrywkowa dla dzieci i całych rodzin. Elewacja budynku zaskakuje wykorzystaniem żywych kolorów. W jego wnętrzu znajduje się 12 ekspozycji tematycznych i 117 instalacji interaktywnych. Płyty BENCHMARK Designwall charakteryzujące się uproszczoną instalacją skróciły czas montażu poszycia budynku. Płyty te pozwalają na skrócenie czasu montażu w niektórych realizacjach nawet o 50%, w porównaniu do tradycyjnych, wieloczęściowych systemów poszyć ściennych. Podczas planów Glazer Children s Museum założono, że jego budowa od rozpoczęcia prac do przeprowadzki powinna trwać jedynie 16 miesięcy. Dlatego na elewację potrzebne było poszycie, którego montaż byłby szybki i prosty. Wymagania te doskonale spełniły płyty BENCHMARK Designwall. 116

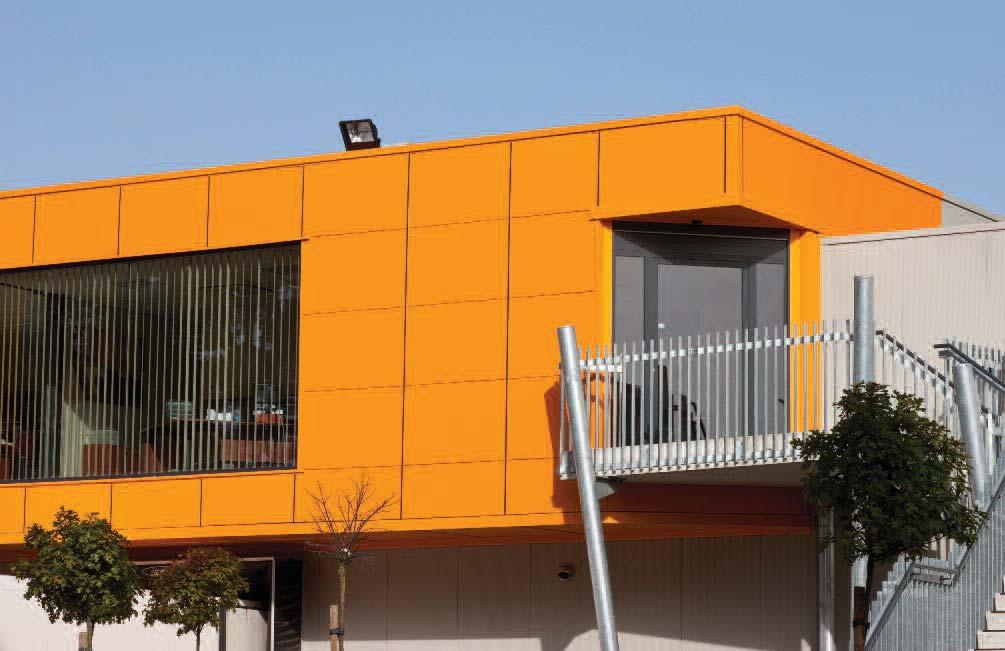

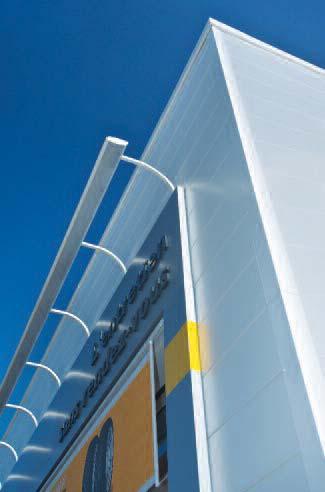

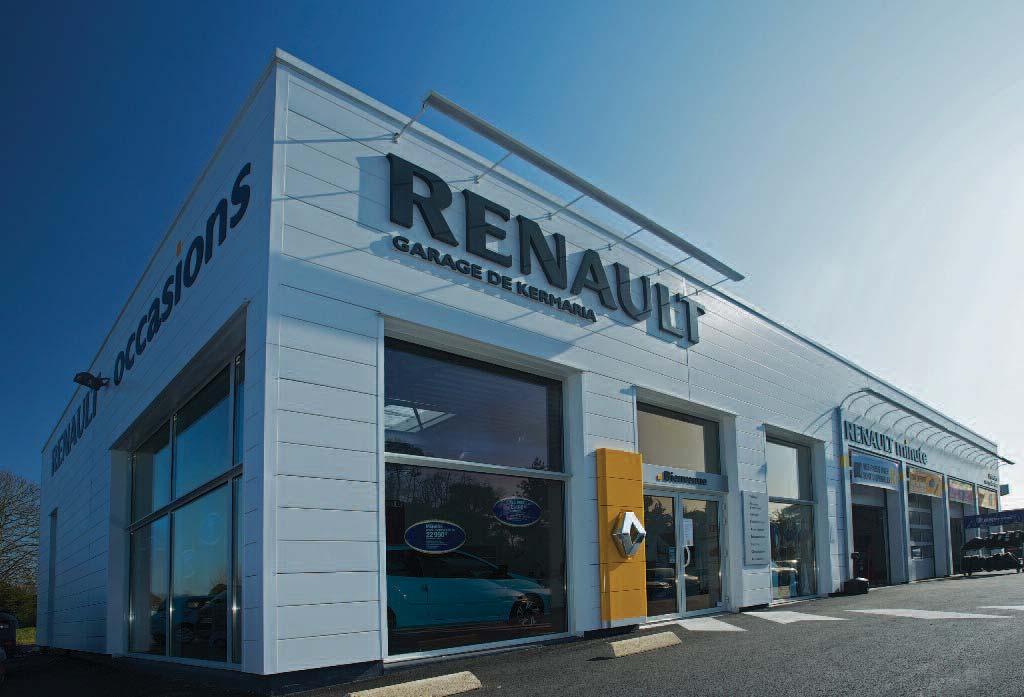

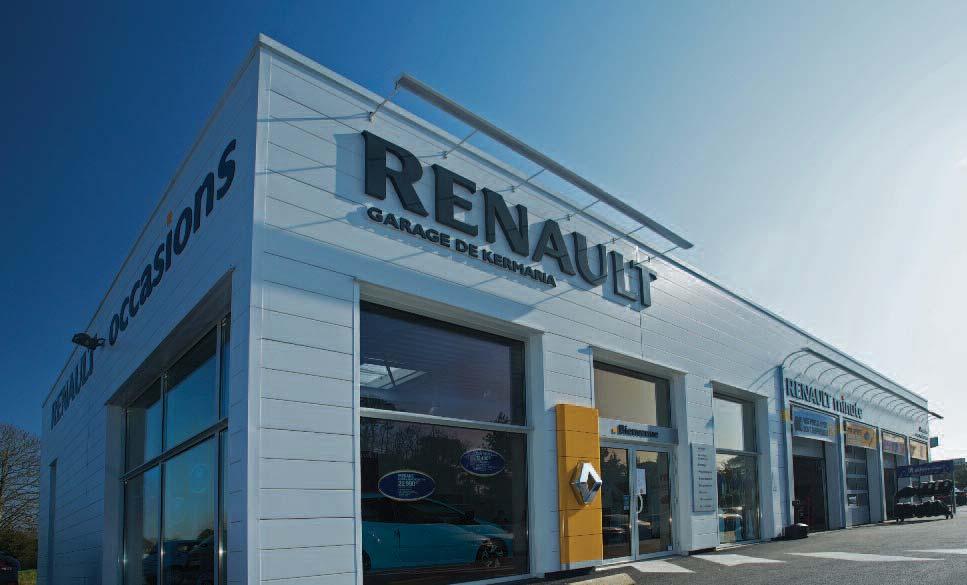

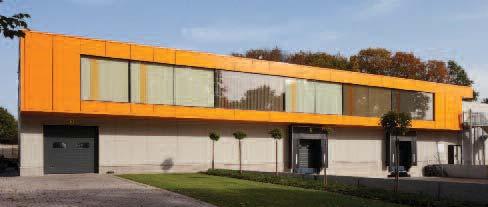

121 GAMA PRODUKTÓW Salon Dealerski Renault Branża: Maloobchod Produkt: BENCHMARK Evolution Kolor: Kingspan Spectrum Pearl Biuro Projektowe: Facet Ingenerie Główny wykonawca: Facet Ingenerie Wykonawca pokrycia: Construction Labbe Lokalizacja: Pont-l Abbé, Francja 117

122 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Przykłady zastosowań Lion Products Branża: Przemysłowa- Biuro i magazyn Produkt: BENCHMARK Evolution Kolor: Tangerine Orange (HPS) Biuro Projektowe: Webuild cvba, Houthalen-Helchteren Główny wykonawca: Jaraco nv, Opglabbeek Wykonawca pokrycia: Lion Products NV Lokalizacja: Bonheiden, Belgia 118

123 Dane i specyfikacje Designwall Seria BENCHMARK Inspiration 118 BENCHMARK Evolution 120 Engineered Façade System BENCHMARK Karrier 124 BENCHMARK Tile 126 BENCHMARK HPL 128 BENCHMARK ACM 132 DANE I SPECYFIKACJE 119

124 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Inspiration Zastosowanie Płyty BENCHMARK Inspiration to system modularnych elewacyjnych płyt izolacyjnych wykonywanych na zamówienie, przeznaczonych do montażu poziomego, które charakteryzują się wysoką estetyką typową dla konwencjonalnych systemów wentylowanych ścian osłonowych połączoną z zaletami systemowych płyt izolacyjnych. Ich laminowana budowa i dostępność w formie modułów o różnych długościach i szerokościach zapewnia maksymalną elastyczność projektowania w zastosowaniach wymagających użycia elementów produkowanych na indywidualne zamówienie. Wymiary i waga mm 40-60mm mm Powłoka zewnętrzna Standardowa lamelkowa uszczelka zamka Powłoka wewnętrzna 43 mm mm Grubość płyty (mm) Grubość blachy (mm): od zewnątrz 0,70 od wewnątrz 0,60 Długość płyty (mm) Szerokość płyty (mm) (z krokiem 10 mm) Wartość współczynnika U, wg EN [1] (W/m 2 K) 0,297 0,239 0,199 0,160 Ciężar [2] kg/m 2 13,84 14,60 15,36 16,50 [1] Z uwzględnieniem połączeń elementów (przyjęto szerokość modułu 1000 mm). [2] Dla szerokości modułu 1000 mm. Materiały Okładziny stalowe Blacha cynkowana ogniowo warstwą cynku o ciężarze 275 g/m 2, zgodnie z wymogami normy EN 10147: 2000 i o minimalnej granicy plastyczności 320 MPa. Standardowa grubość to 0,70 mm po stronie zewnętrznej i 0,60 mm po stronie wewnętrznej. Profil Płyty te mają płaską powierzchnię z obu stron. Dostępna jest opcja z wielokierunkowymi przetłoczniami po stronie zewnętrznej. Powłoki lakiernicze Powłoka zewnętrzna: Kingspan Spectrum o grubości 60 μm, w wersji półmatowej, z lekkim efektem granulacji. Kingspan Spectrum zapewnia wyjątkową wytrzymałość i odporność na czynniki atmosferyczne, doskonałą odporność na korozję i promieniowanie UV, jak również wysoką trwałość barw i połysku. Dzięki swojej wyjątkowej elastyczności powłoka ta gwarantuje wysoką odporność na uszkodzenia mechaniczne. Powłoki Kingspan Spectrum dostępne są w bogatej palecie kolorów zwykłych i metalicznych, nie zawierają związków chloru, ftalanów ani plastyfikatorów i w 100% poddają się recyklingowi. Powłoka wewnętrzna: Powłoka poliestrowa o grubości nominalnej 15 μm. Standardowy kolor to jasnoszary (zbliżony do RAL 9002). Na żądanie dostępne są inne powłoki. Zabezpieczenia Płyty zabezpieczone są z dwóch stron folią ochronną. Rdzeń izolacyjny Standardowo stosowany jest sztywna pianka izolacyjna PIR, o zamkniętych porach, który wykonany jest zgodnie ze specyfikacją nieszkodliwości i zerowej zdolności zubażania warstwy ozonowej ( Zero Ozone Depletion Potential ). Sztywna pianka izolacyjna PIR nie zawiera związków CFC/HCFC. Płyty Inspiration dostępne są również w wersji z rdzeniem z wełny mineralnej. Uszczelnienia System posiada zakładkę typu poszyciowego (shiplap) z podwójną uszczelką, która zapewnia maksymalną efektywność termiczną i tworzy podwójną barierę zapobiegającą przenikaniu powietrza i wody. Dodatkowo łączenia boczne wyposażone są w nałożoną fabrycznie uszczelkę antykondensacyjną. 120

125 Parametry Izolacyjność cieplna Izolacyjność termiczna wg EN14509 A.10 PIR λ = 0,024 (W/mK) Wartość współczynnika Płyta Grubość (mm) U (W/m 2 K) R (m 2 K/W) 80 0,297 3, ,239 4, ,199 4, ,160 6,080 Jakość i trwałość Płyty Kingspan BENCHMARK są produkowane z materiałów o najwyższej jakości, z zastosowaniem najnowocześniejszych urządzeń produkcyjnych oraz z zachowaniem surowych standardów kontroli jakości, gwarantujących ich wieloletnią niezawodność i trwałość. Gwarancja Produkty Kingspan BENCHMARK objęte są kompleksową gwarancją obejmującą ich wytrzymałość, okładziny zewnętrzne i parametry. U: Przenikalność cieplna. R: Opór cieplny. λ: Przewodnictwo cieplne. Właściwości biologiczne Płyty BENCHMARK Inspiration są odporne na atak pleśni, grzybów i robactwa. Do ich produkcji nie wykorzystuje się środków mocznikowo-formaldehydowych, dlatego płyty te nie są uznawane za szkodliwe. Ogień Reakcja na ogień Płyty BENCHMARK Inspiration zostały poddane testom, w wyniku których potwierdzono ich zgodność z krajowymi przepisami i normami budowlanymi. Płyty te posiadają klasyfikację B-s2, d0 według normy EN Pakowanie Płyty BENCHMARK Inspiration są układane poziomo, stroną zewnętrzną do góry. Płyty rozdzielone są od siebie dającym się łatwo usunąć klejem termotopliwym. Góra, dół, boki i krawędzie zabezpieczone są styropianem i elementami drewnianymi, a cała paczka owijana jest folią polietylenową. Liczba płyt w każdej paczce zależy od długości i ciężaru płyt. Typowa wysokość paczki to 1100 mm. Maksymalny ciężar paczki to 1500 kg. Grubość płyty (mm) Ilość płyt w paczce (maks.) DANE I SPECYFIKACJE Informacji na temat odporności ogniowej udzieli Państwu Dział Usług Technicznych Kingspan BENCHMARK. Właściwości konstrukcyjne W celu uzyskania szczegółowych tabel obciążeń i usług projektowych/konstrukcyjnych, prosimy o kontakt z Działem Technicznym Kingspan BENCHMARK. Akustyka Ważony współczynnik tłumienia dźwięku płyt BENCHMARK Inspiration wynosi R w 26 db. Przepisy budowlane Płyty BENCHMARK Inspiration spełniają wymagania normy europejskiej BS EN 14509: Samonośne płyty warstwowe z rdzeniem z materiału termoizolacyjnego w obustronnej okładzinie z blachy oraz odpowiadają wymogom dodatkowych, właściwych przepisów i norm budowlanych. Dostawa i rozładunek Transport paczek z płytami BENCHMARK Inspiration na plac budowy realizowany jest transportem drogowym (o ile nie zaznaczono inaczej). Do obowiązków klienta należy sprawdzenie placu budowy pod kątem występowania na nim takich ograniczeń, jak na przykład: wjazd na plac budowy, linie zasilające, oraz uzgodnienie miejsca składowania paczek. Dodatkowo klient musi określić właściwy typ/metody rozładunku, podnoszenia płyt, np. żurawie, widły żurawi, belki/zawiesia i poduszki powietrzne, wózki widłowe lub inne specjalistyczne urządzenia do podnoszenia. Za każdym razem należy sprawdzić bieżące certyfikaty (certyfikaty bezpiecznego obciążenia roboczego) żurawi, wideł, belek, zawiesi, wózków widłowych lub specjalistycznych urządzeń dźwigowych przed rozpoczęciem czynności rozładunku/podnoszenia. Procedura montażu na placu budowy Instrukcja montażu dostępna jest w Dziale Usług Terenowych Kingspan BENCHMARK. 121

126 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE 122

127 BENCHMARK Evolution Zastosowanie Evolution to najnowszy przedstawiciel technologii płyt izolacyjnych marki BENCHMARK. System Evolution jest elementem serii produktów Designwall. Obejmuje on stylowe, atrakcyjne, ultrapłaskie płyty do montażu poziomego oferujące szereg wyjątkowych cech, które zapewniają maksymalną elastyczność podczas projektowania oraz możliwość tworzenia rozwiązań w pełni skrojonych na miarę. Elastyczność ta umożliwia uzyskanie wrażenia zróżnicowanej szerokości płyt, dostosowywanej do wielkości i wyglądu szczelin pomiędzy płytami oraz umożliwia stosowanie szerokiej gamy detali łączeń pionowych. Seria Evolution, bez zwiększania złożoności rozwiązań, zapewnia wysoką estetykę i ciekawy detal architektoniczny, które wymagane są we współczesnej architekturze. Wymiary i waga 1000 mm mm 900 mm DANE I SPECYFIKACJE 600 mm mm mm Grubość płyty (mm) Grubość blachy (mm): od zewnątrz 0,70 od wewnątrz 0,50 Długość płyty [1] (mm) Szerokość płyty (mm) 600, 900 i 1000 Wartość współczynnika U, Rdzeń FireSafe IPN 0,294 0,233 0,192 0,153 wg EN [2] (W/m 2 K) Rdzeń ThermalSafe IPN 0,265 0,210 0,173 0,138 Ciężar [3] kg/m 2 13,59 14,35 15,11 16,25 [1] Na zamówienie oferujemy płyty o mniejszych długościach. [2] Z uwzględnieniem połączeń elementów (przyjęto szerokość modułu 1000 mm). [3] Dla szerokości modułu 1000 mm. Tolerancje Długość Szerokość Grubość Prostokątność krawędzi F L Tolerancje płaskości według EN 14509, aneks D. Tolerancja płaskości F Długość (mm) >700 L Płaskość (mm) 0,6 1,0 1,5 Uwaga: Pomiarów nie należy dokonywać w odległości mniejszej niż 100 mm od złącza, tzn. złącza nie uwzględnia się. Ugięcia również nie uwzględnia się. 123

128 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Evolution Materiały Okładziny stalowe Blacha cynkowana ogniowo warstwą cynku o ciężarze 275 g/m 2, zgodnie z wymogami normy EN 10147: 2000 i o minimalnej granicy plastyczności 280 MPa. Standardowa grubość to 0,70 mm po stronie zewnętrznej i 0,50 mm po stronie wewnętrznej. Profil Płyty te mają płaską powierzchnię od strony zewnętrznej i powierzchnię z profilem Q-Minibox od strony wewnętrznej. Powłoki Powłoka zewnętrzna: Powłoka poliuretanowa Kingspan Spectrum o grubości 60 μm, w wersji półmatowej, z lekkim efektem granulacji. Kingspan Spectrum zapewnia wyjątkową wytrzymałość i odporność na czynniki atmosferyczne, doskonałą odporność na korozję i promieniowanie UV, jak również wysoką trwałość barw i połysku. Dzięki swojej wyjątkowej elastyczności powłoka ta gwarantuje wysoką odporność na uszkodzenia mechaniczne. Powłoki Kingspan Spectrum dostępne są w bogatej palecie kolorów zwykłych i metalicznych, nie zawierają związków chloru, ftalanów ani plastyfikatorów i w 100% poddają się recyklingowi. Wewnętrzna warstwa poszycia: Powłoka poliestrowa o grubości nominalnej 15 μm. Standardowy kolor to jasnoszary (zbliżony do RAL 9002). Na żądanie dostępne są inne powłoki. Zabezpieczenia Płyty zabezpieczone są od strony zewnętrznej folią ochronną. Rdzeń izolacyjny Standardowo stosowanym rdzeniem izolacyjnym jest sztywna pianka IPN typu FireSafe z zamkniętymi porami, zgodna ze specyfikacją zerowej szkodliwości i zdolności zubażania warstwy ozonowej (zero Ozone Depletion Potential (ODP)). Rdzenie izolacyjne Kingspan IPN FireSafe nie zawierają związków z grup CFC / HCFC Opcjonalnie oferujemy płyty z rdzeniem izolacyjnym Kingspan ThermalSafe IPN, który charakteryzuje się doskonałymi właściwościami termoizolacyjnymi. Uszczelnienia Płyty BENCHMARK Evolution są wyposażone w zamontowaną fabrycznie w rowku łączenia uszczelkę antykondensacyjną, która automatycznie uszczelnia płyty w miejscu ich łączenia. Płyty mogą być dostarczane w wersji z łączeniami bocznymi z wykończeniem typu otwarta powierzchnia czołowa lub wykończona powierzchnia czołowa. Parametry Izolacyjność cieplna Izolacyjność termiczna wg EN14509 A.10 FireSafe IPN λ = (W/mK) Płyta Wartość współczynnika Grubość (mm) U (W/m 2 K) [1] R(m 2 K/W) 80 0,294 3, ,233 4, ,192 5, ,153 6,354 ThermalSafe IPN λ = (W/mK) Płyta Wartość współczynnika Grubość (mm) U (W/m 2 K) [1] R(m 2 K/W) 80 0,265 3, ,210 4, ,173 5, ,138 7,082 [1] Z uwzględnieniem połączeń elementów (przyjęto szerokość modułu 1000 mm). U: Przenikalność cieplna. R: Opór cieplny. λ: Przewodnictwo cieplne. Właściwości biologiczne Płyty BENCHMARK Evolution są odporne na atak pleśni, grzybów i robactwa. Do ich produkcji nie wykorzystuje się środków mocznikowo-formaldehydowych, dlatego płyty te nie są uznawane za szkodliwe. Ogień Reakcja na ogień Płyty BENCHMARK Evolution zostały poddane testom, w wyniku których potwierdzono ich zgodność z krajowymi przepisami i normami budowlanymi. Płyty te posiadają klasyfikację B-s1, d0 według normy EN Informacji na temat odporności ogniowej udzieli Państwu Dział Usług Technicznych Kingspan BENCHMARK. Właściwości konstrukcyjne W celu uzyskania szczegółowych tabel obciążeń i usług projektowych/konstrukcyjnych, prosimy o kontakt z Działem Technicznym Kingspan BENCHMARK. Akustyka Ważony współczynnik tłumienia dźwięku płyt BENCHMARK Evolution wynosi R w 26 db. 124

129 Przepisy budowlane Płyty BENCHMARK Evolution są zgodne z normą europejską PN EN 14509: Samonośne płyty warstwowe z rdzeniem z materiału termoizolacyjnego w obustronnej okładzinie z blachy oraz spełniają wymagania dodatkowych, właściwych przepisów i norm budowlanych. Jakość i trwałość Płyty Kingspan BENCHMARK są produkowane z materiałów o najwyższej jakości, z zastosowaniem najnowocześniejszych urządzeń produkcyjnych oraz z zachowaniem surowych standardów kontroli jakości, gwarantujących ich wieloletnią niezawodność i trwałość. Gwarancja Produkty Kingspan BENCHMARK objęte są kompleksową gwarancją obejmującą ich wytrzymałość, okładziny zewnętrzne i parametry. Dostawa i rozładunek Transport paczek z płytami BENCHMARK Evolution na plac budowy realizowany jest transportem drogowym (o ile nie zaznaczono inaczej). Do obowiązków klienta należy sprawdzenie placu budowy pod kątem występowania na nim takich ograniczeń, jak na przykład: wjazd na plac budowy, linie zasilające, oraz uzgodnienie miejsca składowania paczek. Dodatkowo klient musi określić właściwy typ/metody rozładunku, podnoszenia płyt, np. żurawie, widły żurawi, belki/zawiesia i poduszki powietrzne, wózki widłowe lub inne specjalistyczne urządzenia do podnoszenia. Za każdym razem należy sprawdzić bieżące certyfikaty (certyfikaty bezpiecznego obciążenia roboczego) żurawi, wideł, belek, zawiesi, wózków widłowych lub specjalistycznych urządzeń dźwigowych przed rozpoczęciem czynności rozładunku/podnoszenia. Procedura montażu na placu budowy Instrukcja montażu dostępna jest w Dziale Usług Terenowych Kingspan BENCHMARK. DANE I SPECYFIKACJE Pakowanie Płyty BENCHMARK Evolution układane są poziomo, stroną zewnętrzną do góry. Płyty rozdzielone są od siebie dającym się łatwo usunąć klejem termotopliwym. Góra, dół, boki i krawędzie zabezpieczone są styropianem i elementami drewnianymi, a cała paczka owijana jest folią polietylenową. Liczba płyt w każdej paczce zależy od długości i ciężaru płyt. Typowa wysokość paczki to 1100 mm. Maksymalny ciężar paczki to 1500 kg. Grubość płyty (mm) Ilość płyt w paczce (maks.) Szerokość 1000 mm i 900 mm Szerokość 600 mm

130 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Karrier Dane płyt Karrier BENCHMARK Karrier to system ścian osłonowych typu rainscreen, w którym zastosowano specjalnie opracowane przez Kingspan płyty izolacyjne. Wymiary oraz wagi płyt Karrier 1000 mm mm Grubość płyty (mm) Grubość blachy (mm): od zewnątrz 0.60 od wewnątrz 0.40 Długość płyty [1] (mm) Szerokość płyty (mm) 1000 Wartość współczynnika U, Rdzeń FireSafe IPN 0,294 0,233 0,192 0.,153 (W/m 2 K): Rdzeń ThermalSafe IPN 0,265 0,210 0,173 0,138 Ciężar kg/m 2 13,59 14,35 15,11 16,25 [1] Na zamówienie oferujemy płyty w innych długościach. Tolerancje Długość (< 6m) Długość ( 6m) Długość ( 12m) Szerokość Grubość Prostokątność krawędzi 0.5% szerokości Dostępne długości Płyty dostępne są w standardowych odcinkach o długości od 2 do 14,5 metrów. Dostępne są płyty o długościach do 17 metrów. Możliwe jest również zamówienie płyt o długości mniejszej niż 2 m. Są one dostarczane za dodatkową opłatą. Płyty te nie mogą być łączone na zakład. Materiały Okładziny stalowe Blacha cynkowana ogniowo warstwą cynku o ciężarze 275 g/m 2, zgodnie z wymogami normy EN 10147: Standardowa grubość to 0,60 mm po stronie zewnętrznej i 0,40 mm po stronie wewnętrznej. Profil Płyty te mają powierzchnię z miniprofilem (M-profile) od strony zewnętrznej i powierzchnię z profilem Q-Minibox od strony wewnętrznej. Powłoki Powłoka zewnętrzna Standard Polyester uniwersalna i ekonomiczna powłoka przeznaczona do stosowania na poszyciach zewnętrznych i wewnętrznych. Nominalna grubość tej powłoki to 25 μm. Powłoka poliuretanowa Kingspan Spectrum o grubości 60 μm, w wersji półmatowej, z lekkim efektem granulacji. Kingspan Spectrum zapewnia wyjątkową wytrzymałość i odporność na czynniki atmosferyczne, doskonałą odporność na korozję i promieniowanie UV, jak również wysoką trwałość barw i połysku. Dzięki swojej wyjątkowej elastyczności powłoka ta gwarantuje wysoką odporność na uszkodzenia mechaniczne. Powłoki Kingspan Spectrum dostępne są w bogatej palecie kolorów zwykłych i metalicznych, nie zawierają związków chloru, ftalanów ani plastyfikatorów i w 100% poddają się recyklingowi. Powłoka wewnętrzna Polyester powłoka o grubości nominalnej 15 μm. Standardowy kolor to jasnoszary (zbliżony do RAL 9002). FoodSafe nietoksyczna powłoka polimerowa o grubości 150 μm, która jest odporna na pleśnie, trwała i łatwa do czyszczenia. Jest ona chemicznie obojętna i bezpieczna w przypadku ciągłego kontaktu z nieopakowaną żywnością. Jej standardowym kolorem jest kolor biały. Inne kolory dostępne są na specjalne zamówienie. 126

131 Rdzeń izolacyjny Standardowo stosowanym rdzeniem izolacyjnym jest sztywna pianka IPN typu FireSafe z zamkniętymi porami, zgodna ze specyfikacją zerowej szkodliwości i zdolności zubażania warstwy ozonowej (zero Ozone Depletion Potential (ODP)). Rdzenie izolacyjne Kingspan IPN FireSafe nie zawierają związków z grup CFC / HCFC Opcjonalnie oferujemy płyty z rdzeniem izolacyjnym Kingspan ThermalSafe IPN, który charakteryzuje się doskonałymi właściwościami termoizolacyjnymi. Właściwości biologiczne Płyty BENCHMARK Karrier są odporne na atak pleśni, grzybów i robactwa. Do ich produkcji nie wykorzystuje się środków mocznikowo-formaldehydowych, dlatego płyty te nie są uznawane za szkodliwe. Ogień Reakcja na ogień Płyty BENCHMARK Karrier zostały poddane testom, w wyniku których potwierdzono ich zgodność z krajowymi przepisami i normami budowlanymi. Płyty z rdzeniem FireSafe IPN posiadają klasyfikację B-s1, d0 według normy EN Uszczelnienia Płyty BENCHMARK Karrier wyposażone są w zamontowaną fabrycznie w rowku łączenia uszczelkę antykondensacyjną, która automatycznie uszczelnia płyty w miejscu ich łączenia. Parametry Izolacyjność cieplna Izolacyjność termiczna wg EN A.10 FireSafe IPN λ = (W/mK) Płyta Wartość współczynnika Grubość (mm) U (W/m 2 K) [1] R(m 2 K/W) 80 0,294 3, ,233 4, ,192 5, ,153 6,354 ThermalSafe IPN λ = (W/mK) Płyta Wartość współczynnika Grubość (mm) U (W/m 2 K) [1] R(m 2 K/W) 80 0,265 3, ,210 4, ,173 5, ,138 7,082 Informacji na temat odporności ogniowej udzieli Państwu Dział Usług Technicznych Kingspan BENCHMARK. Akustyka Ważony współczynnik tłumienia dźwięku płyt BENCHMARK Karrier wynosi R w =25dB. Przepisy budowlane Płyty BENCHMARK Karrier spełniają wymagania normy europejskiej EN 14509: Samonośne płyty warstwowe z rdzeniem z materiału termoizolacyjnego w obustronnej okładzinie z blachy oraz odpowiadają wymogom dodatkowych, właściwych przepisów i norm budowlanych. Jakość i trwałość Płyty Kingspan BENCHMARK są produkowane z materiałów o najwyższej jakości, z zastosowaniem najnowocześniejszych urządzeń produkcyjnych oraz z zachowaniem surowych standardów kontroli jakości, gwarantujących ich wieloletnią niezawodność i trwałość. DANE I SPECYFIKACJE [1] Z uwzględnieniem połączeń elementów (przyjęto szerokość modułu 1000 mm). U: Przenikalność cieplna. R: Opór cieplny. λ: Przewodnictwo cieplne. 127

132 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK Tile Zastosowanie System ścian osłonowych BENCHMARK Tile obejmuje szeroką gamę ceramicznych i gresowych płytek elewacyjnych produkowanych przez firmę uznanych europejskich Producentów, współpracujących ze specjalnie opracowanymi płytami izolacyjnymi Kingspan Karrier. Wzmocniona budowa płytek zapewnia podwyższoną trwałość i solidność, a system pionowych szyn montażowych gwarantuje szybką i prostą ich instalację na ścianach budynków. System płytek Karrier Tile uzupełniony jest bogatą gamą akcesoriów umożliwiających wykonywanie intrygujących detali na ścianach budynków, takich jak różne narożniki i akcesoria dla łączeń. Wymiary i wagi elementów systemu BENCHMARK Tile Ogólna, typowa waga systemu pokryć BENCHMARK Tile zależy od grubości płyt Karrier Panel: Grubość płyty Karrier Panel (mm) Grubość podłoża (mm): od zewnątrz 0,60 od wewnątrz 0,40 Długość płyty Karrier Panel (mm) Szerokość płyty Karrier Panel (mm) 1000 Wartość współczynnika U Rdzeń FireSafe IPN 0,294 0,233 0,192 0,153 (W/m 2 K): Rdzeń ThermalSafe IPN 0,265 0,210 0,173 0,138 Ciężar systemu [1] kg/m 2 38,30 39,10 39,90 41,10 [1] Łączny ciężar płyty izolacyjnej, szyny i pokrycia elewacyjnego. Jeżeli wymagane są inne ciężary, prosimy o kontakt z Kingspan BENCHMARK. Wymiary płytek BENCHMARK Tile Płytki dostępne są w długościach od 400 mm do 1200 mm, z krokiem 1 mm i mają grubość nominalną 20 mm. Moduł płytek określany jest też terminem wielkość siatki. Wielkość siatki to rzeczywisty fizyczny rozmiar płytki wraz z wypustem dla łączenia poziomego. Wielkość siatki = wielkość czoła płytki + 5 mm. Standardowe wysokości płytek (od środka, do środka łączenia): 200 mm 250 mm 300 mm 350 mm 400 mm Tolerancje produktu BENCHMARK Tile Grubość, prostoliniowość krawędzi, prostokątność i płaskość powierzchni są zgodne z normą DIN EN mm 250 mm 300 mm 350 mm 400 mm Długość (do 1200 mm) Szerokość Grubość (20 mm) Płaskość (na metr) -0,4 % +0,4 % Prostokątność -0,3 % +0,3 % Materiały Płytki BENCHMARK Tile to profilowane płytki ceramiczne, wykonane zgodnie z normą DIN EN Są one dostępne w bogatej palecie kolorów i glazur. Kolor materiału może się lekko zmieniać, z uwagi na naturalne wahania właściwości materiału. Powłoki Płytki BENCHMARK Tile pokryte są specjalną samoczyszczącą powłoką fotokatalityczną, która utrzymuje powierzchnię płytek w czystości i ułatwia zmywanie naturalną wodą deszczową. 128

133 Ogień Elewacje kryte płytkami BENCHMARK Tile mają klasę odporności ogniowej A1 i są niepalne w rozumieniu przepisów budowlanych. Akustyka Płyty BENCHMARK Karrier (bez dodatkowego systemu elewacyjnego) charakteryzują się ważonym współczynnikiem tłumienia dźwięku wynoszącym R w =26dB. Szczegółowe informacje dotyczące parametrów izolacyjności akustycznej płyt Karrier w połączeniu z odpowiednim systemem elewacyjnym można uzyskać kontaktując się z Działem Technicznym firmy Kingspan BENCHMARK. Mocowanie Płytki BENCHMARK Tile są mocowane do elewacji za pomocą pionowych szyn z profili omegowych CT20-OMEGA645. Szyny omegowe są mocowane do czoła płyt Karrier za pomocą specjalnych łączników BENCHMARK. Parametry System płytek BENCHMARK Tile został przetestowany z zastosowaniem standardowych metod badań CWCT dla poszyć typu rainscreen, osiągając następujące wyniki: Szczelność (powietrzna): Klasa A4 (600 Pa) Wodoszczelność (ciśnienie statyczne): Klasa R7 (600 Pa) Wodoszczelność (ciśnienie dynamiczne): Klasa R7 (600 Pa) Odporność na wiatr: 2400 Pa użytkowalność, 3600 Pa bezpieczeństwo Jakość i trwałość Płytki Kingspan BENCHMARK Tile produkowane są z materiałów o najwyższej jakości, z zastosowaniem najnowocześniejszych urządzeń produkcyjnych oraz z zachowaniem surowych standardów kontroli jakości, gwarantujących ich wieloletnią niezawodność i trwałość. Gwarancja Firma Kingspan udziela gwarancji na powłoki zewnętrzne, gwarancji produktowych lub gwarancji o warunkach ustalanych indywidualnie dla poszczególnych projektów. Pakowanie Płyty Karrier Płyty BENCHMARK Karrier układane są poziomo, stroną zewnętrzną do góry. Płyty rozdzielone są od siebie dającym się łatwo usunąć klejem termotopliwym. Góra, dół, boki i krawędzie zabezpieczone są styropianem i elementami drewnianymi, a cała paczka owijana jest folią polietylenową. Liczba płyt w każdej paczce zależy od długości i ciężaru płyt. Typowa wysokość paczki to 1100 mm. Maksymalny ciężar paczki to 1500 kg. Grubość płyty (mm) Ilość płyt w paczce (maks.) Płytki BENCHMARK Tile Płytki BENCHMARK Tile dostarczane są na drewnianych paletach. Każda paleta waży około 750kg. Całość owinięta jest folią polietylenową. Dostawa i rozładunek Płyty Karrier Transport paczek z płytami BENCHMARK Karrier na plac budowy realizowany jest transportem drogowym (o ile nie zaznaczono inaczej). Do obowiązków klienta należy sprawdzenie placu budowy pod kątem występowania na nim takich ograniczeń, jak na przykład: wjazd na plac budowy, linie zasilające, oraz uzgodnienie miejsca składowania paczek. Dodatkowo klient musi określić właściwy typ/metody rozładunku, podnoszenia płyt, np. żurawie, widły żurawi, belki/zawiesia i poduszki powietrzne, wózki widłowe lub inne specjalistyczne urządzenia do podnoszenia. Za każdym razem należy sprawdzić bieżące certyfikaty (certyfikaty bezpiecznego obciążenia roboczego) żurawi, wideł, belek, zawiesi, wózków widłowych lub specjalistycznych urządzeń dźwigowych przed rozpoczęciem czynności rozładunku/podnoszenia. Płytki BENCHMARK Tile Podczas rozładunku i transportu płytek po placu budowy należy zachować ostrożność, aby nie dopuścić do uszkodzenia ich przez uderzenie ani podczas transportu po nierównym terenie. Podczas wyjmowania płytek z palety nie wolno przesuwać ich po powierzchni płytek leżących pod spodem, ponieważ może to spowodować uszkodzenie ich powierzchni płytki należy zawsze wyjmować z paczki unosząc je. Składowanie na placu budowy Płyty powinny być przechowywane na równej powierzchni, w bezpiecznym, wyznaczonym miejscu na terenie placu budowy do czasu ich użycia. Po otworzeniu opakowania i użyciu kilku sztuk płyt z niego pozostałe płyty należy ponownie zapakować zabezpieczając je przed działaniem czynników atmosferycznych i zabrudzeniami występującymi na budowie. Procedura montażu na placu budowy Instrukcja montażu dostępna jest w Dziale Usług Terenowych Kingspan BENCHMARK. DANE I SPECYFIKACJE 129

134 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE 130

135 BENCHMARK HPL Zastosowanie System elewacyjny BENCHMARK HPL obejmuje bogatą gamę wysokociśnieniowych laminatów elewacyjnych, które mogą być mocowane na różne sposoby do płyt izolacyjnych Kingspan Karrier. Płyty BENCHMARK HPL dostępne są w trzech grubościach. Są one bardzo trwałe i zapewniają na wiele lat wysokie walory wizualne i parametry techniczne. W płytach BENCHMARK HPL jest dostępna również technologia dekoracyjnych wykończeń powierzchni. Płyty te są oprócz tego oferowane w bardzo bogatej gamie wersji wykończeniowych i palecie kolorów, wśród których znajdują się serie barw Naturals, oraz faktur drewnianych Wood Decors. Wymiary i wagi elementów systemu BENCHMARK HPL Ogólna, typowa waga systemu pokryć BENCHMARK HPL zależy od grubości płyt Karrier Panel oraz od grubości powłoki HPL: Grubość płyty Karrier Panel (mm) Grubość podłoża (mm): od zewnątrz 0,60 od wewnątrz 0,40 Długość płyty Karrier Panel (mm) Szerokość płyty Karrier Panel (mm) 1000 Wartość współczynnika U Rdzeń FireSafe IPN 0,294 0,233 0,192 0,153 (W/m 2 K): Rdzeń ThermalSafe IPN 0,265 0,210 0,173 0,138 Ciężar systemu [1] kg/m 2 8mm HPL 28,50 29,30 30,10 31,30 10mm HPL 31,30 32,10 32,90 34,10 13mm HPL 35,50 36,30 37,10 38,30 DANE I SPECYFIKACJE [1] Łączny ciężar płyty izolacyjnej, szyny i pokrycia elewacyjnego. Jeżeli wymagane są inne ciężary, prosimy o kontakt z Kingspan BENCHMARK. Wymiary płyt Karrier HPL Typowe, standardowe wymiary płyt Karrier HPL to: 1836 x 2526 mm, 2550 x 1860 mm, 1506 x 3026 mm. Maksymalne dostępne rozmiary płyty to 1836 x 3026 mm. Płyty BENCHMARK HPL dostępne są w trzech grubościach: standardowych: 8 mm i 10 mm oraz opcjonalnej: 13 mm z łączeniem ukrytym. Płyty o grubości 8 mm dostępne są wyłącznie do montażu w systemach face-fixed BENCHMARK HPL. Uwaga: Wymiary ograniczone są do: maks mm x 596 mm lub 1000 mm x 1000 mm w przypadku alternatywnej metody mocowania ukrytego secret fix. Wszystkie rozmiary wskazane powyżej nie uwzględniają 10 mm łączeń. Dostępne są również rozmiary dostosowane do indywidualnej specyfiki projektów. Więcej informacji na ten temat udzieli Państwu Dział Techniczny BENCHMARK. Tolerancje płyt BENCHMARK HPL Grubość, prostoliniowość krawędzi, prostokątność i płaskość powierzchni są zgodne z normą BS EN Długość Szerokość Grubość Płaskość (na metr) Prostokątność Materiały Płyty BENCHMARK HPL to płaskie płyty wykonywane z żywic termoutwardzalnych, homogenicznie wzmacniane włóknami drewnopochodnymi, prasowane pod wysokimi ciśnieniami i w wysokich temperaturach, zgodnie z Normą Europejską EN 438 oraz z normą ISO W płytach BENCHMARK HPL dostępne są również dekoracyjne wykończenia powierzchni. Ogień Norma Płyty BENCHMARK HPL posiadają klasyfikację reakcji na ogień w Klasie D-s2, d0 zgodnie z EN : 2002 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków, EN oraz ISO FR Fire Retardant (Trudnopalne) Płyty BENCHMARK HPL w wersji Fire Retardant (trudnopalnej) posiadają następującą klasyfikację reakcji na ogień: Klasa B-s2, d0 zgodnie z normami przedstawionymi powyżej. Akustyka Płyty BENCHMARK Karrier (bez dodatkowego systemu elewacyjnego) charakteryzują się ważonym współczynnikiem tłumienia dźwięku wynoszącym 26 db. Szczegółowe informacje dotyczące parametrów izolacyjności akustycznej płyt Karrier w połączeniu z odpowiednim systemem elewacyjnym można uzyskać kontaktując się z Działem Technicznym firmy Kingspan BENCHMARK. 131

136 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK HPL Parametry środowiskowe Płyty BENCHMARK HPL posiadają certyfikację systemu zarządzania środowiskiem zgodnego z normą ISO 14001: 2004, wystawioną przez Lloyds Register. Mocowanie Pokrycia elewacyjne BENCHMARK HPL mogą być mocowane do płyt Karrier za pomocą następujących metod: System mocowania do powierzchni płyt ( Face-Fixed ) Benchmark W tym przypadku płyty BENCHMARK HPL mocowane są za pomocą nitów do pionowych profili omegowych i zetowych, które mocowane są do systemu płyt Karrier. System mocowania ukrytego BENCHMARK ( Secret Fix ) Każda płyta posiada dwa punkty regulacyjne oraz stały punkt mocowania w swojej górnej części. Mocowanie niewidoczne BENCHMARK Secret Fix z zaczepami pionowymi mocowanymi do szyn W tym przypadku płyty BENCHMARK HPL mocowane są w sposób niewidoczny za pomocą zaczepów zamontowanych do ściany elewacyjnej, które mocuje się do poziomej szyny przymocowanej do płyty Karrier. Zaczepy z ekstrudowanego aluminium (stop klasy 6063/T6 przebadany zgodnie z wymaganiami normy BS 1474) mocowane są do płyt elewacyjnych za pomocą podciętych kołków rozporowych ze stali nierdzewnej. Zaczepy mocowane są do dodatkowej systemowej szyny aluminiowej (przetestowanej według normy BS 1474:1987 i lakierowanej proszkowo na czarno) za pomocą samowiercących/samogwintujących wkrętów ze stali nierdzewnej malowanej na czarno. Dodatkowa szyna mocowana jest do płyt Karrier. Jakość i trwałość Płyty Kingspan BENCHMARK HPL produkowane są z materiałów o najwyższej jakości, z zastosowaniem nowoczesnych urządzeń produkcyjnych i z zachowaniem surowych standardów kontroli jakości, gwarantujących ich wieloletnią niezawodność i trwałość. Gwarancja Firma Kingspan udziela gwarancji na powłoki zewnętrzne, gwarancji produktowych lub gwarancji o warunkach ustalanych indywidualnie dla poszczególnych projektów. Pakowanie Płyty Karrier Płyty BENCHMARK Karrier układane są poziomo, stroną zewnętrzną do góry. Płyty rozdzielone są od siebie dającym się łatwo usunąć klejem termotopliwym. Góra, dół, boki i krawędzie zabezpieczone są styropianem i elementami drewnianymi, a cała paczka owijana jest folią polietylenową. Liczba płyt w każdej paczce zależy od długości i ciężaru płyt. Typowa wysokość paczki to 1100 mm. Maksymalny ciężar paczki to 1500 kg. Grubość płyty (mm) Ilość płyt w paczce (maks.) Płyty BENCHMARK HPL Pakowanie i przechowywanie płyt BENCHMARK HPL zależne jest od metody mocowania. System mocowania do powierzchni płyt ( Face-Fixed ) BENCHMARK Płyty BENCHMARK HPL układane są płasko na paletach, z przekładkami w rozstawie maksimum 600 mm. Paczki owijane są membraną wodoodporną. Systemy mocowania ukrytego BENCHMARK Secret Fix Płyty BENCHMARK HPL mają przymocowane wsporniki (w przypadku opcji mocowania zaczepami pionowymi do szyn, do płyt Karrier HPL przymocowane są zaczepy). Dlatego układane są na paletach na przemian: powierzchnią zewnętrzną/wewnętrzną do siebie i rozdzielane elementami dystansowymi w rozstawie co najmniej 600 mm. Palety będą wyposażone w przekładki w rozstawie nie większym niż 600 mm. Paczki owijane są membraną wodoodporną. Dostawa i rozładunek Płyty Karrier Transport paczek z płytami BENCHMARK Karrier na plac budowy realizowany jest transportem drogowym (o ile nie zaznaczono inaczej). Do obowiązków klienta należy sprawdzenie placu budowy pod kątem występowania na nim takich ograniczeń, jak na przykład: wjazd na plac budowy, linie zasilające, oraz uzgodnienie miejsca składowania paczek. Dodatkowo klient musi określić właściwy typ/metody rozładunku, podnoszenia płyt, np. żurawie, widły żurawi, belki/zawiesia i poduszki powietrzne, wózki widłowe lub inne specjalistyczne urządzenia do podnoszenia. Za każdym razem należy sprawdzić bieżące certyfikaty (certyfikaty bezpiecznego obciążenia roboczego) żurawi, wideł, belek, zawiesi, wózków widłowych lub specjalistycznych urządzeń dźwigowych przed rozpoczęciem czynności rozładunku/podnoszenia. 132

137 Płyty BENCHMARK HPL Zarówno w przypadku montażu widocznego, jak i ukrytego płyty powinny być przechowywane w czystym, suchym i nienarażonym na działanie mrozu pomieszczeniu. Z płytami należy obchodzić się tak, jak z produktami z drewna liściastego. Płyty należy pozostawić ułożone płasko na sobie, aby zapobiec oddziaływaniu wilgoci lub wysokich temperatur tylko z jednej strony płyty. Podczas przechowywania płyt należy upewnić się, czy pomiędzy płytami nie ma żadnych pustek. Należy zapewnić, aby pomiędzy płytami nie dochodziło do skraplania się wilgoci; pomiędzy płytami nie należy układać wrażliwych na wilgoć warstw z papieru. Płyty wyjęte z paczek powinny zostać zamontowane możliwie jak najszybciej. Płyty nie powinny być przechowywane w położeniu pionowym ani oparte o cokolwiek, ponieważ może to spowodować ich zwichrowanie. Płyty BENCHMARK HPL są produktem gotowym o charakterze dekoracyjnym, dlatego należy traktować je z odpowiednią ostrożnością. Płyt nie należy przesuwać. Należy je unieść i zadbać, aby brud nie dostał się na płyty ani pomiędzy nie. W przypadku konieczności ich oznaczenia, należy użyć etykiet samoprzylepnych. Jeżeli płyty są zabezpieczone specjalną folią ochronną, należy zdjąć ją w ciągu 24 godzin od wypakowania płyt z palet. Podczas podnoszenia paczek z płytami na pasach, pod pasy należy włożyć specjalne elementy zabezpieczające krawędzie płyt. DANE I SPECYFIKACJE Składowanie na placu budowy Płyty powinny być przechowywane na równej powierzchni, w bezpiecznym, wyznaczonym miejscu na terenie placu budowy do czasu ich użycia. Po otworzeniu opakowania i użyciu kilku sztuk płyt z niego pozostałe płyty należy ponownie zapakować zabezpieczając je przed działaniem czynników atmosferycznych i zabrudzeniami występującymi na budowie. Procedura montażu na placu budowy Instrukcja montażu dostępna jest w Dziale Usług Terenowych Kingspan BENCHMARK. 133

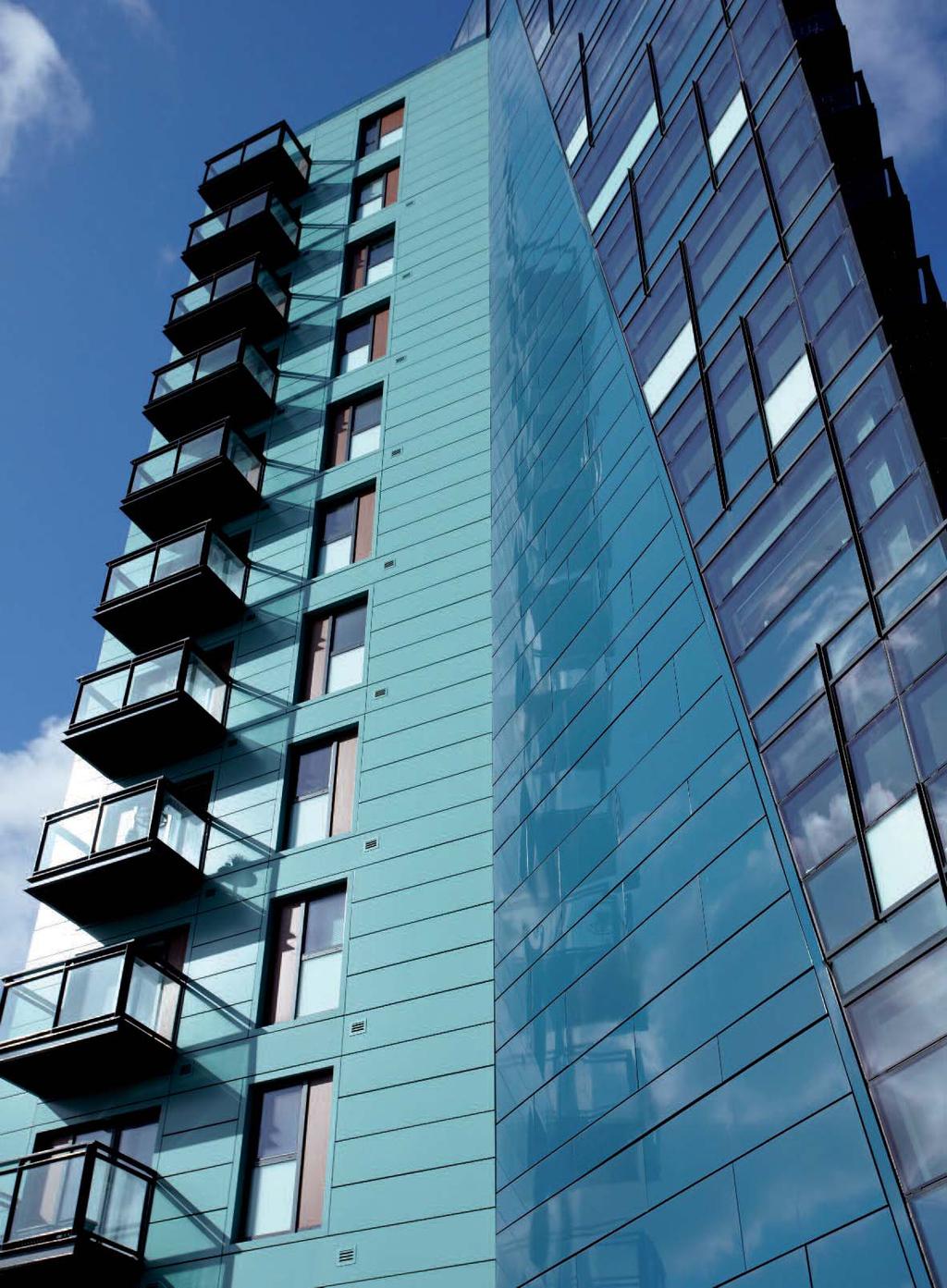

138 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE 134

139 BENCHMARK ACM Zastosowanie System płyt BENCHMARK ACM, wykorzystujący aluminiowe panele kompozytowe o niezwykle płaskiej powierzchni, oferuje pokrycia izolacyjne o skrajnie wysokiej odporności na czynniki atmosferyczne i udary mechaniczne połączone ze sprawdzoną technologią płyt izolacyjnych. Płyty te składają się z rdzenia z tworzywa sztucznego osłoniętego przez dwa arkusze poszycia z wysokogatunkowego aluminium. System BENCHMARK ACM charakteryzuje się doskonałymi właściwościami, w tym wyjątkową płaskością powierzchni i potwierdzoną trwałością. Płyty BENCHMARK ACM dostępne są w wersji anodowanej, z wstępnie malowanymi blachami aluminiowymi, z blachami aluminiowymi do późniejszego malowania lub lakierowania proszkowego. Wymiary i wagi elementów systemu BENCHMARK ACM Ogólna, typowa waga systemu pokryć BENCHMARK ACM zależy od grubości płyt Karrier Panel: Grubość płyty Karrier Panel (mm) Grubość podłoża (mm): od zewnątrz 0,60 od wewnątrz 0,40 Długość płyty Karrier Panel (mm) Szerokość płyty Karrier Panel (mm) 1000 Wartość współczynnika U Rdzeń FireSafe IPN 0,294 0,233 0,192 0,153 (W/m 2 K): Rdzeń ThermalSafe IPN 0,265 0,210 0,173 0,138 Ciężar systemu [1] kg/m 2 Tray: 4mm tloušťka 20,80 21,60 22,40 23,60 DANE I SPECYFIKACJE [1] Łączny ciężar płyty izolacyjnej, szyny i kasetonu ACM. W przypadku konieczności zamówienia płyt o wagach dostosowanych do specyfiki projektu, prosimy o kontakt z firmą Kingspan BENCHMARK Wymiary kasetonów ACM Grubość ACM Całkowita grubość materiału ACM to 4,0 mm (grubość blach aluminiowych to 0,5 mm). Dostępne rozmiary Maksymalne rozmiary widocznego czoła płyty, w przypadku kasetonów Tray, zależne są od obciążenia wiatrem. Więcej informacji na temat maksymalnych rozmiarów można otrzymać kontaktując się z Działem Serwisu Technicznego BENCHMARK. Tolerancje produktów ACM Długość Szerokość Grubość Prostokątność Materiały Pokrycia BENCHMARK ACM (wykonane z kompozytu aluminium) składają się z dwóch arkuszy wykonanych z wysokogatunkowego stopu aluminium 5005H42, spojonych z rdzeniem polietylenowym o wysokich parametrach izolacyjnych. Aluminium przed zalaminowaniem w produkcie końcowym i wyprodukowaniem płyty kompozytowej powlekane jest w technice PVdF. Pokrycia BENCHMARK ACM dostępne są w bogatej gamie kolorów i wykończeń. Akustyka Płyty elewacyjne BENCHMARK ACM charakteryzują się minimalnym ważonym współczynnikiem tłumienia dźwięku owartościr w =25dB. Parametry środowiskowe Płyty BENCHMARK ACM poddają się w pełni recyklingowi, to znaczy zarówno materiał rdzenia, jak też aluminiowe blachy poszycia mogą zostać poddane utylizacji i wykorzystane do produkcji nowych materiałów. Surowce wykorzystane do ich produkcji objęte są deklaracją przyjazności dla środowiska. Więcej informacji można otrzymać kontaktując się z Działem Serwisu Technicznego Benchmark. Mocowanie Do kasetonu mocuje się szynę z ekstrudowanego aluminium (stop klasy 6063/T6 przebadany zgodnie z wymaganiami normy BS 1474). Zagięta górna krawędź kasetonu mocowana jest do dodatkowego systemu szyn za pomocą łączników samowiercących/ samogwintujących z lakierowanej stali nierdzewnej. System szyn dodatkowych wykonany jest z z ekstrudowanego aluminium (stopu klasy 6063/T6 przebadanego zgodnie z wymaganiami normy BS 1474). Lakierowane na czarno. 135

140 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE BENCHMARK ACM Jakość i trwałość Płyty Kingspan BENCHMARK ACM produkowane są z materiałów o najwyższej jakości, z zastosowaniem nowoczesnych urządzeń produkcyjnych i z zachowaniem surowych standardów kontroli jakości, gwarantujących ich wieloletnią niezawodność i trwałość. Gwarancja Firma Kingspan udziela gwarancji na powłoki zewnętrzne, gwarancji produktowych lub gwarancji o warunkach ustalanych indywidualnie dla poszczególnych projektów. Pakowanie Płyty Karrier Płyty BENCHMARK Karrier układane są poziomo, stroną zewnętrzną do góry. Płyty rozdzielone są od siebie dającym się łatwo usunąć klejem termotopliwym. Góra, dół, boki i krawędzie zabezpieczone są styropianem i elementami drewnianymi, a cała paczka owijana jest folią polietylenową. Liczba płyt w każdej paczce zależy od długości i ciężaru płyt. Typowa wysokość paczki to 1100 mm. Maksymalny ciężar paczki to 1500 kg. Grubość płyty (mm) Ilość płyt w paczce (maks.) Kasetony ACM Kasetony ACM pakowane są na paletach. W celu ochrony kasetonów góra, dół i krawędzie palety zabezpieczone są styropianem, w tym również przestrzenie pomiędzy kasetonami. Całość owinięta jest folią polietylenową. Dostawa i rozładunek Płyty Karrier Transport paczek z płytami BENCHMARK Karrier na plac budowy realizowany jest transportem drogowym (o ile nie zaznaczono inaczej). Do obowiązków klienta należy sprawdzenie placu budowy pod kątem występowania na nim takich ograniczeń, jak na przykład: wjazd na plac budowy, linie zasilające, oraz uzgodnienie miejsca składowania paczek. Dodatkowo klient musi określić właściwy typ/metody rozładunku, podnoszenia płyt, np. żurawie, widły żurawi, belki/zawiesia i poduszki powietrzne, wózki widłowe lub inne specjalistyczne urządzenia do podnoszenia. Za każdym razem należy sprawdzić bieżące certyfikaty (certyfikaty bezpiecznego obciążenia roboczego) żurawi, wideł, belek, zawiesi, wózków widłowych lub specjalistycznych urządzeń dźwigowych przed rozpoczęciem czynności rozładunku/podnoszenia. Kasetony ACM Podczas transportu i rozładunku należy ostrożnie obchodzić się z paletami. Nie przenosić otwartych palet. Po dostawie należy skontrolować, czy zawartość palet nie została uszkodzona przez wilgoć płyty, które zawilgotniały powinny zostać osuszone, aby zapobiec powstawaniu przebarwień lub ognisk korozji. Poszczególne kasetony powinny być zdejmowane z palet przez dwie osoby trzymające kaseton za każdy z czterech rogów i nie powinny być przesuwane po sobie. Kasetony należy przenosić w pozycji pionowej. Należy nosić rękawice, aby nie poplamić kasetonów. Aby wyeliminować różnice kolorów, zaleca się montaż kasetonów w kierunku zgodnym z kierunkiem zaznaczonym na pokrywającej je folii zabezpieczającej. Należy zwrócić uwagę na to, że folia zabezpieczająco częściowo odkleja się podczas obróbki, w związku z czym krawędzie kasetonów mogą z czasem ulec zabrudzeniu. Aby wyeliminować ryzyko przywierania do powierzchni kasetonów pozostałości kleju pod wpływem promieni UV, zaleca się zdjęcie folii zabezpieczającej możliwie jak najszybciej po instalacji. Nie wolno znaczyć tuszem (pisakami) ani folii zabezpieczającej, ani powierzchni płyt. Nie wolno naklejać na nich taśm samoprzylepnych ani żadnych naklejek, ponieważ zawarte w materiałach samoprzylepnych rozpuszczalniki i plastyfikatory mogą uszkodzić powierzchnię kasetonów. Kasetony pochodzące z różnych partii produkcyjnych mogą wykazywać drobne odchylenia kolorów. Aby zapewnić jednolitość barw kasetonów, całość materiału niezbędnego dla pokrycia obiektu należy uwzględnić w jednym zamówieniu. Składowanie na placu budowy Płyty Karrier Palety należy przechowywać na poziomie ziemi, w bezpiecznym, wyznaczonym na placu budowy miejscu, do czasu ich wykorzystania. Po otwarciu w celu wypakowania płytek pozostała część płytek w opakowaniu powinna zostać ponownie zapakowana, aby zabezpieczyć je przed działaniem czynników atmosferycznych i możliwością zabrudzenia na placu budowy. Kasetony ACM Podczas przechowywania palety z kasetonami BENCHMARK ACM należy zabezpieczyć ją przed deszczem, wnikaniem wilgoci i skroplinami. Szczególnie kasetony należy chronić przed wykraplaniem się wilgoci, na przykład w momencie przenoszenia materiału z zimna do ciepłych pomieszczeń. W stosy można układać jedynie palety o identycznych rozmiarach. Palety należy ustawiać jedna na drugiej (nie ustawiać palet pionowo), do maksymalnie 2 palet tego samego formatu na sobie, cięższe palety należy ustawiać na dole. Należy unikać przechowywania materiału przez okresy dłuższe niż 6 miesięcy, ponieważ po tym czasie mogą wystąpić problemy z usuwaniem folii zabezpieczającej. W przypadku przechowywania palet jedna na drugiej, pomiędzy palety nie należy nic wkładać, ponieważ mogłoby to spowodować pozostawienie śladów na powierzchni kasetonów. Procedura montażu na placu budowy Instrukcja montażu dostępna jest w Dziale Usług Terenowych Kingspan BENCHMARK. 136

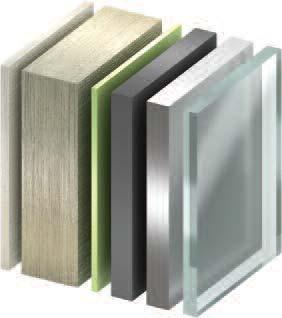

141 Kolory i wykończenia Kingspan Spectrum Powłoka dekoracyjna o wysokich parametrach technicznych 138 Faktury i wersje wykończeniowe elewacji BENCHMARK Karrier BENCHMARK Tile 142 BENCHMARK HPL 144 BENCHMARK ACM 146 KOLORY I WYKOŃCZENIA 137

142 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Kingspan Spectrum Powłoka dekoracyjna o wysokich parametrach technicznych Kingspan Spectrum to sprawdzona powłoka organiczna dla podłoży stopowych, charakteryzująca się wysokimi walorami estetycznymi, żywymi kolorami oraz gwarantowaną naturalną skutecznością. Cechy i zalety Bogata gama kolorów zwykłych i metalicznych Powłoka poliuretanowa w wersji półmatowej z lekkim efektem granulacji Dostępne dla wszystkich płyt izolacyjnych Kingspan i związanych z nimi materiałów pomocniczych Podłoże ze stopu zapewnia doskonałą odporność na korozję Wyjątkowa trwałość i odporność na czynniki atmosferyczne Wynik wieloletnich badań i prac rozwojowych Powłoki Kingspan Spectrum objęte są Kompleksową Gwarancją na Powłoki Kingspan obejmującą okresy do 30 lat. Uproszczone zasady gwarancyjne Ochronę krawędzi ciętych przez cały okres Gwarancji Bez określonej orientacji Gwarancja przysługuje również właścicielowi budynku i może być przenoszona na inne podmioty Minimalne wymagania w zakresie konserwacji w trakcie okresu Gwarancji Brak wymogu zgłoszenia dla końca okresu Gwarancji Grube pokrycie warstwy spodniej (12 μm) Podłoże ocynkowane HDG Z275 Obróbka powierzchni Gruby podkład antykorozyjny Zapewnia wysoką elastyczność i duże możliwości gięcia podczas obróbki (20 μm) Gruba warstwa wierzchnia Gruba warstwa pokrycia wierzchniego (40 μm) zwiększa działanie zaporowe Bryłki poliamidowe Zapewniają odporność na uszkodzenia mechaniczne takie jak zarysowania. Lekko ziarnista faktura powierzchni nadaje jej naturalny wygląd Kwestie środowiskowe Powłoka organiczna Kingspan Spectrum nakładana jest na podłoże ze stopów i nie zawierają PVC ani ftalanów, co w przyszłości uprości utylizację / recykling materiału podłoża. Proces produkcji powłok Kingspan Spectrum spełnia najsurowsze przepisy ochrony środowiska dotyczące obróbek powierzchni, emisji par rozpuszczalników i usuwania znanych szkodliwych substancji zawartych w powłokach. Powłoka Kingspan Spectrum nie stanowi żadnego ryzyka dla zdrowia ani dla środowiska. Sekcja Kingspan Insulated Panels aktywnie prowadzi badania nad sposobami recyklingu i ponownego wykorzystania tego materiału. * Niestandardowe kolory dostępne na życzenie. Skontaktuj sie z Kingspan BENCHMARK w celu uzyskania szerszej informacji. 138

143 Gama kolorów Kingspan Spectrum Kolory jednolite Onyx* RAL 7016 Basalt RAL 7012 Adventura RAL 7000 Moonstone RAL 7035 Citrine RAL 1015 Pearl* RAL 9010 Steel Blue RAL 5011 Kyanite* RAL 5010 Zircon RAL 5014 Lazuli* RAL 5002 Greenrock RAL 6003 Carnelia* RAL 3009 KOLORY I WYKOŃCZENIA Jet RAL 9005 Kolory metaliczne Silver* RAL 9006 Obsidian* RAL 9007 Diamond RAL 9023 Greyrock KC 100 Goldstone RAL 2013 Topaz KC 200 Emerald KC 300 Beigestone RAL 1035 Opal KC400 Kolory z palety Kingspan Spectrum są odwzorowane wiernie wyłącznie na wzornikach i próbkach kolorów. Numery kolorów z palety RAL wskazują najbardziej zbliżone, a nie dokładne odpowiedniki kolorów z palety Kingspan Spectrum. Zalecamy zamówienie wzornika z próbkami kolorów w Dziale Marketingu Kingspan, dzięki któremu będziecie mogli Państwo zapoznać się z dokładnymi kolorami i fakturami naszych produktów. * Niestandardowe kolory dostępne na życzenie. W celu uzyskania szczegółów na temat minimalnego zamowienia i czasu dostawy prosimy o kontakt z zespołem BENCHMARK Kingspan. 139

144 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Kingspan Spectrum Powłoka dekoracyjna o wysokich parametrach technicznych Parametry Właściwości Kingspan Spectrum Powłoki poliestrowe Zastosowania Zastosowania zewnętrzne w Podstawowe pokrycia dla surowych środowisk standardowych zastosowania zewnętrzne Opis Grubość 60 μm 25 μm Skład na warstwie wierzchniej podkład 20 μm + warstwa wierzchnia podkład 5 μm + warstwa wierzchnia 40 μm warstwa spodnia 12 μm 20 μm warstwa spodnia 7 μm (2 warstwy) Skład na warstwie spodniej warstwa spodnia 12 μm (2 warstwy) warstwa spodnia 7 μm Połysk (Gardner 60 ) 30 GU 30 GU Wygląd lekka ziarnistość gładka Zabezpieczenie tymczasowe niewymagane folia samoprzylepna Wytrzymałość adhezja powłoki (ugięcie T) 1 T 2 T Odporność na pękanie przy gięciu (ugięcie T) 1,5 T 3 T Test ołówkowy odporności powierzchniowej twardość od F do H twardość od HB do H Test odporności na zarysowanie Clemen 3kg 2kg Trwałość Odporność na korozję Próba mgły solnej 700 godz. 360 godz. Kategoria odporności na korozję RC5 RC3 Odporność na wilgoć 1500 godz godz. Odporność na promienie UV PróbaUVA+H 2 O (2 000 godz.) ΔE<2,GR 80% ΔE 5,GR 30% Kategoria odporności na promienie UV RUV 4 RUV 2 Odporność na różne substancje bardzo dobra dobra Gwarancja automatyczna, 10-letnia maks. 5 lat Spectrum Wysoka stabilność kolorów Spectrum Godziny Powłoki poliestrowe Powłoki poliestrowe Niska stabilność kolorów Trwałość Próba mgły solnej Produkty Kingspan Spectrum w porównaniu do standardowych powłok poliestrowych wykazują znacznie większą odporność na korozję. 5lat 10 lat 15 lat Odporność na promieniowanie UV Stabilność kolorów Produkty Kingspan Spectrum wykazują znacznie lepszą sprawność w kategorii odporności na promienie ultrafioletowe, niż standardowe powłoki poliestrowe oraz zbliżają się do parametrów osiąganych przez powłoki PVDF. 140

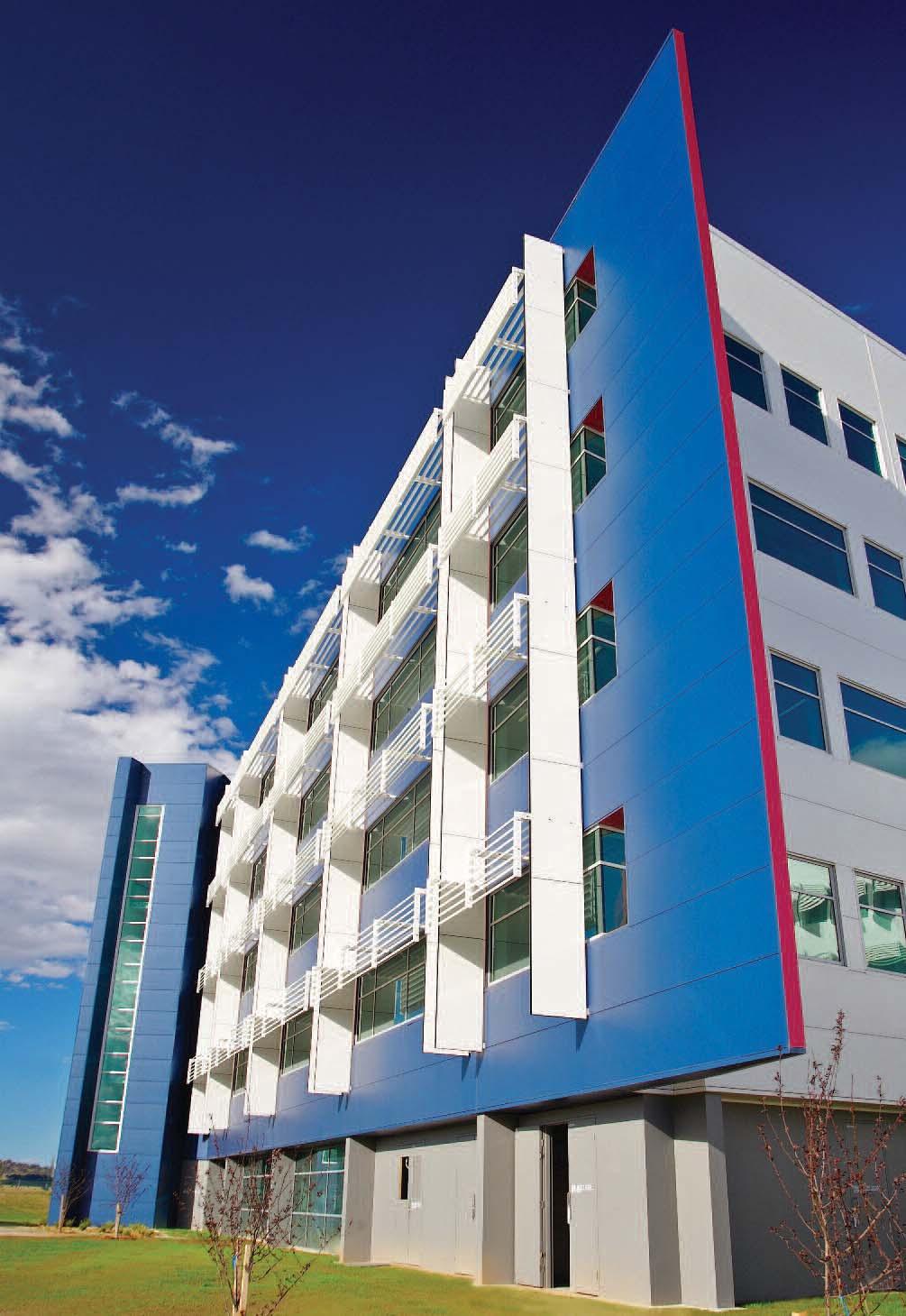

145 KOLORY I WYKOŃCZENIA Majura Park CANBERRA, AUSTRALIA 141

146 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Pokrycia ścienne Karrier Faktury i wersje wykończeniowe pokryć elewacyjnych Płytki Naturalne ciepło, delikatne odcienie i subtelny wygląd oraz piękno płytek ceramicznych umożliwiają tworzenie atrakcyjnych, ponadczasowych i nowoczesnych elewacji we współczesnej architekturze. System płytek elewacyjnych Kingspan BENCHMARK Tile obejmuje bogatą gamę płytek gresowych i ceramicznych produkowanych przez uznanych europejskich Producentów, oferowanych w wielu kolorach, wersjach wykończeniowych i fakturach. Dostępne w dyskretnych odcieniach barw ziemi oraz w kontrastowych, żywych barwach, płytki BENCHMARK Tile oferowane są zarówno w wersji szkliwionej, jak i nieszkliwionej, dając architektom bogate możliwości projektowania elewacji i tworzenia intrygujących efektów wizualnych. Ponadto płytki te wyposażone są w powłokę fotokatalityczną, dzięki której są w stanie oczyszczać się samoczynnie. Umożliwia to tworzenie zdumiewających elewacji, które stają się czystsze, gdy pada deszcz! Wzmocniona budowa płytek zapewnia podwyższoną trwałość i solidność, a system pionowych szyn montażowych gwarantuje szybką i prostą ich instalację na ścianach budynków. System płytek BENCHMARK Tile uzupełniony jest bogatą gamą akcesoriów umożliwiających wykonywanie intrygujących detali na ścianach budynków, takich jak różne narożniki i akcesoria dla łączeń. Bardzo wysoka odporność na czynniki atmosferyczne, przebadana wg normy EN 438-2: 29 Bogata gama akcesoriów tworzących kompleksowe rozwiązanie Powłoka samoczyszcząca - praktycznie bezobsługowa Kompleksowe wsparcie w zakresie projektowania i pomoc techniczna Pojedyncze płytki mogą być demontowane i wymieniane w razie potrzeby Produkt objęty kompleksową gwarancją Total BENCHMARK Guarantee Produkowany i dostarczany z zastosowaniem systemu kontroli jakości certyfikowanego według normy ISO 9001: 2000 Zakłady produkcyjne posiadają akredytację ISO (ochrona środowiska) W niniejszym dokumencie przedstawiliśmy tylko niewielki wybór kolorów. Więcej informacji na temat dostępnych kolorów oraz próbki naszych produktów można otrzymać kontaktując się z Kingspan BENCHMARK. SpectraView Paleta kolorów Harmony Colour System 6201 Cream 1 Szkliwione 6203 Cream 3 Szkliwione 6205 Cream 5 Szkliwione 6213 Yellow 3 Szkliwione 6215 Yellow 5 Nieszkliwione 6222 Apricot 2 Szkliwione 6224 Apricot 4 Szkliwione 6231 Salmon Red 1 Szkliwione 6233 Salmon Red 3 Szkliwione 6242 Rosé 2 Szkliwione 6245 Rosé 5 Szkliwione 6252 Neutral Grey 2 Szkliwione 6255 Neutral Grey 5 Szkliwione 6261 Grey 1 Szkliwione 6264 Grey 4 Szkliwione 6272 Blue 2 Szkliwione 6274 Blue 4 Szkliwione 6283 Green 3 Szkliwione 6284 Green 4 Szkliwione 6285 Green 5 Szkliwione 4230 Glacier White Szkliwione 4234 Chalk White Nieszkliwione 4530 Gloss Black Nieszkliwione 4534 Matt Black Nieszkliwione 142

147 SpectraView Kolory kontrastowe 150 Lemon Yellow Szkliwione 151 Orange Szkliwione 154 Contrasting Red Szkliwione 152 Apple Green Szkliwione 153 Violet Szkliwione 144 Intense Blue Szkliwione Natura 410 Cream Nieszkliwione 411 Ochre Nieszkliwione 412 Salmon Nieszkliwione 413 Red Nieszkliwione 418 Brown Nieszkliwione KOLORY I WYKOŃCZENIA 414 Light Grey Nieszkliwione 415 Vulcan Grey Nieszkliwione 416 Smoky Blue Nieszkliwione 417 Patina Green Nieszkliwione Design 1091 Haze 2 Szkliwione 1092 Haze 4 Szkliwione 1101 Stonewall 2 Szkliwione 1103 Stonewall 4 Szkliwione 1111 Mega 2 Szkliwione 1112 Mega 3 Szkliwione 1170 Bosco 1 Szkliwione 1171 Bosco 2 Szkliwione 1180 Metal 1 Szkliwione 1181 Metal 2 Szkliwione 1116 Rockface 2 Szkliwione 1403 Golden Red Nieszkliwione 1410 Golden Cream Nieszkliwione 1414 Golden Grey Nieszkliwione 1415 Golden Anthracite Nieszkliwione 143

148 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Pokrycia ścienne Karrier Faktury i wersje wykończeniowe pokryć elewacyjnych Laminat wysokociśnieniowy (HPL) To pełna kolorów paleta architektonicznych pokryć elewacyjnych, które są nie tylko piękne, ale również niezwykle solidne i trwałe. System elewacyjny Kingspan BENCHMARK HPL obejmuje płytki z laminatu wysokociśnieniowego. Dostawcami systemu HPL są wiodący Producenci europejscy. Płyty BENCHMARK HPL posiadają dekoracyjne wykończenie powierzchni i dostępne są w bogatej gamie kolorów, wersji wykończeniowych i faktur. Są one również bardzo wytrzymałe i charakteryzują się wieloletnią trwałością w zakresie wyglądu i parametrów eksploatacyjnych. Opcje kolorów i wykończeń obejmują wzory z palet Naturals (materiały naturalne) i Wood Decors (drewno) oraz kolory podstawowe z palety Uni Colours i metaliczne z palety Metallics. W niniejszym dokumencie przedstawiliśmy tylko niewielki wybór kolorów, wersji wykończeniowych i faktur. Więcej informacji oraz próbki naszych produktów można otrzymać kontaktując się z Kingspan BENCHMARK. Bardzo wysoka odporność na czynniki atmosferyczne, przebadana wg normy EN 438-2: 29 Bardzo duża odporność na udary Opcje mocowania przelotowego i niewidocznego Praktycznie bezobsługowe Kompleksowe wsparcie w zakresie projektowania i pomoc techniczna Dostępne materiały pomocnicze wykonane w podobnych i komplementarnych kolorach, tworzące z systemem kompleksowe rozwiązanie Możliwość demontowania i wymieniania pojedynczych elementów elewacji w razie potrzeby Produkt objęty kompleksową gwarancją Total BENCHMARK Guarantee Produkowany i dostarczany z zastosowaniem systemu kontroli jakości certyfikowanego według normy ISO 9001: 2000 Zakłady produkcyjne posiadają akredytację ISO (ochrona środowiska) Kolory metaliczne Copper Yellow M Titanium Bronze M Bottle Green M Azurite Blue M Graphite Grey M Wood Decors Loft Grey NW01 Harmony Oak NW03 Loft Brown NW05 Montreaux Sunglow NW07 Wenge NW09 English Cherry NW10 Santos Palisander NW11 Natural Bagenda NW12 Country Wood NW13 French Walnut NW14 Milano Sabbia NW15 Milano Terra NW16 Milano Grigio NW17 144

149 Naturals Erosion NA05 Patina NA06 Deep Blue NA07 Sierra Red NA08 Oxidation NA09 Titanic NA10 Uni Colours KOLORY I WYKOŃCZENIA Dark Denim A Black A Anthracite Grey A Mid Grey A Sienna Brown A White A Silver Grey A Pastel Grey A Pastel Grey A Stone Grey A Royal Blue A Lime Green A Mojito Green A Gold Yellow A Passion Red A

150 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Pokrycia ścienne Karrier Faktury i wersje wykończeniowe pokryć elewacyjnych Kompozyt aluminiowy (ACM) Wykończenia ACM, dzięki bogatej gamie kolorów i efektów, w połączeniu z czystymi liniami pozwalają tworzyć nowoczesne, intrygujące elewacje architektoniczne o gwarantowanej trwałości. System płyt elewacyjnych Kingspan BENCHMARK ACM stworzono we współpracy z wiodącymi europejskimi Producentami płyt z kompozytów aluminiowych. Materiał BENCHMARK ACM to lekki kompozyt składający się z dwóch blach aluminiowych i rdzenia z tworzywa sztucznego. Charakteryzuje się on między innymi: niezwykłą płaskością oraz dostępnością w szerokiej gamie kolorów, jak również idealnymi możliwościami formowania. Jest on także materiałem elewacyjnym o niezwykle wysokiej odporności na czynniki atmosferyczne, udary lub złamanie. W niniejszym dokumencie przedstawiliśmy tylko niewielki wybór kolorów i wersji wykończeniowych. Więcej informacji oraz próbki naszych produktów można otrzymać kontaktując się z Kingspan BENCHMARK. Wykończenia ACM posiadają aprobaty: c.216/c5a/2009/0148 (Czechy), Z (Niemcy), A-884 (Węgry) i AT (Polska) Wysoka odporność na czynniki atmosferyczne i udary Praktycznie bezobsługowe Kompleksowe wsparcie w zakresie projektowania i pomoc techniczna Możliwość demontowania i wymieniania pojedynczych elementów elewacji w razie potrzeby Produkt objęty kompleksową gwarancją Total BENCHMARK Guarantee Produkowany i dostarczany z zastosowaniem systemu kontroli jakości certyfikowanego według normy ISO 9001: 2000 Zakłady produkcyjne posiadają akredytację ISO (ochrona środowiska) Wykończenia ACM w pełni poddają się recyklingowi Kolory jednolite Cream 102 Beige 103 Anthracite Grey 105 Ruby 202 Moss Green 204 Patina Green 205 Kolory metaliczne Grey 502 Bronze 504 Sunrise Silver 600 Gold 601 Seafoam Green 604 India Copper 704 Paleta Special Effects (efekty specjalne) Light Grey Shine 800 Sparkling Black Metallic 888 Sparkling Blue Metallic 889 Sparkling Red Metallic 890 Kolory odwzorowane są wiernie wyłącznie na wzornikach i próbkach kolorów. Zalecamy zamówienie w Dziale Marketingu Kingspan wzornika z próbkami kolorów, dzięki któremu będziecie mogli Państwo zapoznać się z dokładnymi kolorami i fakturami naszych produktów 146

151 Instrukcja montażu Instrukcja montażu Designwall Seria BENCHMARK Inspiration 148 BENCHMARK Evolution 150 Engineered Façade System BENCHMARK Karrier BENCHMARK Tile 152 BENCHMARK HPL 153 BENCHMARK ACM 154 INSTRUKCJA MONTAŻU 147

152 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Instrukcja montażu BENCHMARK Inspiration 1.1 Nałożyć ciągły odcinek taśmy uszczelniającej na podstawę i przymocować szyny startowe. 1.2 Za każdym miejscem łączenia pionowego zamontować metalową płytę wsporczą o szerokości nominalnej 160 mm (wymagana jest ona w przypadku gdy podstawowa konstrukcja nośna ma mniej niż 160 mm). 1.3 Przymocować do szyny startowej łączenia płyt służące do zamocowania dolnej krawędzi pierwszej płyty. Nałożyć ciągłe odcinki samoprzylepnych taśm uszczelniających na powierzchnię płytki uszczelniającej oraz wzdłuż powierzchni szyny startowej. 1.4 Ustawić pierwszą płytę i zamontować element mocujący oraz wkręcić łączniki mocując w ten sposób płytę do konstrukcji nośnej. 148

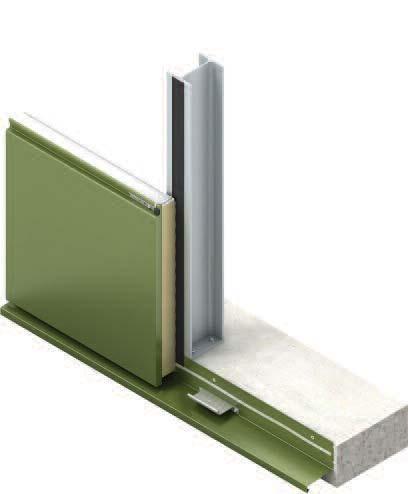

153 1.5 Ustawić i zamontować kolejne płyty powyżej. 1.6 Ustawić pionową listwę izolacyjną. 1.7 Za pomocą drewnianego krzyżaka-szablonu skorygować precyzyjnie ustawienie płyt w miejscu, w którym schodzą się 4 płyty. 1.8 Powtórzyć te same czynności dla kolejnej, sąsiedniej sekcji płyt. INSTRUKCJA MONTAŻU 149

154 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Instrukcja montażu BENCHMARK Evolution 1.1 Wyrównać, wypoziomować, uszczelnić i przymocować kapinos używając łączników z łbami niskoprofilowymi. Zamontować wsporniki płyt, które powinny znaleźć się w odległości nie większej niż 150 mm od krawędzi płyt i w rozstawie nie większym niż 1500 mm. 1.2 Nałożyć uszczelnienie VJ1 ze spienionego EPDM, pełniące rolę uszczelnienia powietrznego, na każdy detal łączenia płyt tak, aby zachodziło ono na pionową część kapinosa. Nałożyć ciągły odcinek taśmy uszczelnienia poziomego wzdłuż powierzchni kapinosa. 1.3 Ustawić pierwszą płytę na wspornikach płyt, zachowując równy rozstaw płyt i zwracając uwagę na ich prawidłowe wycentrowanie względem osi łączeń pionowych. 1.4 Włożyć główne łączniki do łączeń męskich w każdym punkcie na pionowej szynie (elementy rozkładające obciążenie i liczba łączników zgodnie z wymaganiami konstrukcyjnymi). Wprowadzić wypełniacz AWP w uszczelnienie silikonowe na krawędziach płyt i nałożyć uszczelnienie powietrzne typu gun-grade w poprzek łączenia męskiego. 150

155 1.5 Nasunąćkolejnąpłytęnapłytę poniżej. Zwrócić uwagę na zachowanie równomiernego rozstawu i prawidłowego rozstawienia płyt względem osi łączeń pionowych i zamocować łączniki główne 1.6 Powtórzyć te same czynności dla kolejnej, sąsiedniej sekcji płyt uwzględniając rozmiary szczeliny (zależne od opcji łączenia pionowego). 1.7 Wcisnąć uszczelkę EPDM za pomocą kółka-aplikatora dla EQ Zamontować lakierowaną proszkowo wstawkę z profilu teowego z aluminium ekstrudowanego (opcja Q2A). INSTRUKCJA MONTAŻU 151

156 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Instrukcja montażu BENCHMARK Karrier Tile 1.1 System BENCHMARK Tile przeznaczony jest do montażu na układanych poziomo płytach Karrier Panel, pełniących rolę konstrukcji nośnej. 1.2 Pionowe szyny omegowe mocuje się do powierzchni płyt Karrier za pomocą specjalnych łączników. Szyny odizolowane są od płyt 2 pasmami taśmy izolacyjnej. Odległości od osi do osi szyn omegowych są równe wybranemu modułowi płytek pomniejszonemu o 8 mm. 1.3 Aby zapewnić prawidłowy rozstaw pomiędzy płytkami BENCHMARK Tile na łączeniu pionowym, można zastosować pojedyncze elementy dystansowe (CT20-JS645) lub ciągły profil łączeniowy (CT20-JP640). 1.4 Płytki BENCHMARK Tile po prostu zawiesza się na szynie systemu pionowego za rowki-zaczepy na ich tylnej powierzchni. Do montażu płytek nie są wymagane żadne dodatkowe narzędzia. Sprężyna dociskowa i mechanizm zabezpieczający przed demontażem, które wbudowano w szynę systemową, zapobiegają ruchom płytek i zapewniają siły wyrównujące naprężenia w przypadku zmiennych obciążeń od wiatru oraz w przypadku siłowego demontażu płytek. 152

157 Instrukcja montażu BENCHMARK Karrier HPL 1.1 System BENCHMARK HPL przeznaczony jest do montażu na układanych poziomo płytach Karrier Panel, pełniących rolę konstrukcji nośnej. 1.2 Do płyt Karrier Panel mocuje się pionowe profile omegowe lub zetowe KSAL30 za pomocą specjalnych łączników. Profile montowane są na taśmie uszczelniającej z PVC. Rozstaw profili aluminiowych zależy od wielkości modułu płyt HPL i/lub od wymagań konstrukcyjnych. INSTRUKCJA MONTAŻU 1.3 Płyty BENCHMARK HPL montuje się metodą nitowania ślepego. 1.4 Szczelina pomiędzy poszczególnymi płytami BENCHMARK HPL ma wielkość 10 mm. 153

158 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Instrukcja montażu BENCHMARK Karrier ACM 1.1 System BENCHMARK ACM przeznaczony jest do montażu na układanych pionowo płytach Karrier Panel, pełniących rolę konstrukcji nośnej. 1.2 Do płyt Karrier za pomocą specjalnych łączników mocuje się poziome szyny BENCHMARK BX. Szyny te odizolowane są od płyt 2 pasmami taśmy izolacyjnej. 1.3 Kasetony metalowe ACM zawiesza się na poziomych szynach BENCHMARK BX na dolnej krawędzi i mocuje w złączu poziomym przy krawędzi górnej. 1.4 Pionowe i poziome szczeliny pomiędzy kasetonami mają wielkość 8 mm. 154

159 Kingspan Europa Sekcja Insulated Panels płyty warstwowe 156 Izolacje 158 Komponenty drzwi izolacyjnych 158 Sekcja Kingspan Environmental 159 KINGSPAN EUROPE 155

160 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Kingspan Europe Płyty warstwowe Sekcja Kingspan Insulated Panels, wytwarzająca płyty izolacyjne, zajmuje czołową pozycję na międzynarodowym rynku w zakresie projektowania oraz produkcji wysokiej jakości i efektywnych systemów płyt izolacyjnych dla wszystkich sektorów branży budowlanej. Na stronach WWW działu Insulated Panels udostępniane są materiały prezentujące detale konstrukcyjne, specyfikacje modeli i arkusze danych technicznych, jak również bogate informacje o produktach, zastosowaniach, dokumentacja fotograficzna i wiele innych danych. Systemy pokryć dachowych i ściennych Gama płyt izolacyjnych firmy Kingspan jest z powodzeniem wykorzystywana na całym świecie w obiektach handlowych, dystrybucyjnych, chłodniach, w obiektach komercyjnych, przemysłowych, rozrywkowych, szpitalnych i edukacyjnych. Zintegrowane rozwiązania słonecznych paneli fotowoltaicznych PowerPanel PowerPanel to w pełni zintegrowany system płyt izolacyjnych i słonecznych ogniw fotowoltaicznych. Gama produktów PowerPanel obejmuje moduły fotowoltaiczne z krzemu krystalicznego przeznaczone do montażu na ścianach i dachach oraz cienkowarstwowe laminaty solarne na dachy. Systemy te nadają się do stosowania w obiektach nowych, jak też remontowanych i mogą być instalowane jednocześnie z montażem izolacyjnych pokryć dachowych. Środowiska kontrolowane Systemy płyt izolacyjnych dla środowisk kontrolowanych służą do budowania pomieszczeń o kontrolowanej temperaturze i o wysokich wymaganiach higienicznych. Zalety systemów płyt izolacyjnych Kingspan są powszechnie uznawane przez inwestorów, właścicieli projektantów budynków i przez wykonawców. Zintegrowane rozwiązania wykorzystujące źródła odnawialne Uzupełnieniem ofert pokryć ściennych i dachowych są nasze produkty wykorzystujące źródła energii odnawialnej, które mogą zostać w prosty sposób zastosowane w każdym projekcie budowlanym. Energia odnawialna może istotnie przyczynić się do ograniczenia zużycia energii w budynku, tym samym zmniejszając wysokość rachunków za energię i ślad węglowy obiektu. System słonecznego ogrzewania powietrza EnergiPanel Kingspan EnergiPanel to zupełnie nowy, nowatorski system płyt izolacyjnych z funkcją słonecznego ogrzewania powietrza, przeznaczony do montażu na ścianach jako uzupełnienie głównej instalacji grzewczej obiektu. Energia słoneczna pozyskiwana jest po prostu przez wykorzystanie zewnętrznego poszycia stalowego w charakterze elementu pochłaniającego energię słoneczną i przez zastosowanie profilowanych otworów pod szczytami profili, które wymuszają właściwy obieg powietrza w kanałach płyty. Znajdują one zastosowania w takich obszarach jak: zakłady przetwórstwa spożywczego, chłodnie, mroźnie, magazyny i pomieszczenia czyste wykorzystywane w sektorze biotechnologii i farmaceutyki. Systemy płyt izolacyjnych FireSafe, płyt spełniających wysokie wymagania sanitarne oraz płyt niepylących (fibre-free) nadają się do montażu na ścianach wewnętrznych i zewnętrznych, dachach i sufitach. Oferowane są również systemy modularne do budowania wyizolowanych wewnętrznych pomieszczeń i przegród (typu box within a box )

161 Sekcje firmy Kingspan Sekcja Insulated Panels płyty warstwowe Sekcja Insulation izolacje Sekcja Insulated Door Components komponenty do drzwi i bram izolacyjnych Parametry środowiskowe KINGSPAN EUROPE 157

162 BENCHMARK ROZWIĄZANIA ARCHITEKTONICZNYCH SYSTEMÓW ELEWACYJNYCH EUROPE Kingspan Europe Izolacje Sekcja Kingspan Insulation jest wiodącym na rynku producentem wysokogatunkowych i wysokosprawnych sztywnych materiałów izolacyjnych oraz systemów izolacyjnych przeznaczonych do zastosowań budowlanych. Izolacje dachów, ścian i stropów Sekcja Kingspan Insulation ma bogatą gamę produktów obejmującą: wysokogatunkowe systemy izolacji sztywnych Kooltherm ; wysokosprawne izolacje sztywne Therma ; izolacje z ekstrudowanego polistyrenu Unidek. Drewniane systemy szkieletowe z fabrycznie montowaną izolacją Drewniane systemy szkieletowe Kingspan są powszechnie stosowane przez deweloperów, wykonawców i osoby samodzielnie budujące domy, w segmencie budownictwa prywatnego i ekonomicznego. Mogą być one wykorzystywane do wznoszenia budynków o wysokości do sześciu kondygnacji. Drewniane systemy szkieletowe wyposażone są w fabrycznie zamontowaną, wysokosprawną izolację Kingspan, która pomaga w spełnianiu założonych wymagań w zakresie izolacyjności cieplnej i szczelności. Uzupełnieniem gamy sekcji Kingspan Insulation jest opracowane przez nią rozwiązanie izolacyjne nowej generacji Optim-R, które jest nawet do pięciu razy bardziej energooszczędne niż inne powszechnie dostępne materiały izolacyjne. Produkty sekcji Kingspan Insulation znajdują zastosowania w wielu dziedzinach, w tym między innymi: na dachach pochyłych i płaskich; w systemach dachowych pokryć klinowych; na ścianach jedno- i trójwarstwowych; na izolacyjnych tynkach gipsowych; na obiektach wznoszonych w technologii szkieletu drewnianego i stalowego; na systemach izolowanych zewnętrznie pokryć i tynków elewacyjnych; w izolacjach stropów; podbitkach i podsufitkach; oraz w izolacjach kanałów instalacyjnych budynków. Systemy drewniane Sekcja Kingspan Insulation oferuje też szeroką gamę dobrze izolowanych i szczelnych drewnianych systemów budowlanych przeznaczonych do zastosowania w obiektach mieszkalnych i innego typu, których parametry przekraczają wciąż rosnące wymagania regulacyjne. Rozwiązania te obejmują: System budowlany Kingspan TEK Oferta Kingspan TEK Building System obejmuje konstrukcyjne płyty izolacyjne (SIPs Structural Insulated Panels) wzbogacone o wyjątkowy system łączeń, do budowy ścian i dachów oraz stropów, z wykorzystaniem belek dwuteowych lub belek stropowych z ażurowym środnikiem. Oferta Kingspan TEK Building System umożliwia wznoszenie budynków charakteryzujących się niezwykle niskim zużyciem energii, będąc idealnym wysokowydajnym rozwiązaniem budowlanym, które może być z powodzeniem wykorzystywane do budowy domów pasywnych Sekcja Insulated Door Components komponenty do drzwi i bram izolacyjnych Kingspan produkuje bogatą gamę płyt z rdzeniami izolacyjnymi i okuć przeznaczonych do produkcji bram, które mogą być wykorzystywane do wykonywania bram segmentowych w obiektach mieszkalnych i przemysłowych. Komponenty te wykorzystywane są do produkcji zespołów bram segmentowych, wykonywanych przez certyfikowane przedsiębiorstwa partnerskie oferujące kompleksowy pakiet usług obejmujących dostawy, montaż i konserwację.

163 Sekcja Kingspan Environmental Sekcja Kingspan Environmental posiada wieloletnie doświadczenia w dziedzinie produkowania wyrobów najwyższej klasy i oferuje bogatą gamę rozwiązań ekologicznych i związanych z odnawialnymi źródłami energii, które dostępne są w przystępnych cenach. Technologie źródeł odnawialnych Solarne instalacje termalne Oferowane przez Kingspan solarne rozwiązania termalne, obejmujące rury próżniowe Thermomax, i płyty Flat Plate mogą zaspokoić do 70% zapotrzebowania budynku na ciepło niezbędne do podgrzania wody i ogrzewania pomieszczeń. W połączeniu z wiodącymi systemami Kingspan do przechowywania gorącej wody, mogą być one oferowane jako gotowe pakiety przeznaczone do zabudowy i eksploatacji w budynkach. KingspanWind Jako uzupełnienie oferty produktów z kategorii źródeł odnawialnych, firma Kingspan oferuje gamę generatorów wiatrowych o mocach do 6 kilowatów. Te kompaktowe turbiny mogą być wykorzystywane w różnych zastosowaniach, np. do zasilania domów, farm i małych firm. Zarządzanie środowiskowe Rozwiązania do przechowywania i wydawania materiałów płynnych Sekcja Kingspan Environmental Management System lider w dziedzinie projektowania i technologii wyposażenia zbiorników oferuje bezkonkurencyjne rozwiązania do przechowywania materiałów płynnych. Oferta obejmuje: zbiorniki oleju opałowego; zbiorniki do dystrybucji oleju napędowego; instalacje AdBlue; systemy do przechowywania wody pitnej; zbiorniki do recyklingu; produkty branży rolniczej i drogowej. Oferta Kingspan Environmental Containers, obejmująca nowatorskie, bezpieczne i niezawodne rozwiązania do przechowywania płynów, jest wybierana przez właścicieli domów, wykonawców, deweloperów i przedsiębiorstwa w całej Europie. Systemy gospodarowania wodą Sekcja Kingspan Environmental zajmuje się projektowaniem i produkcją systemów przeznaczonych do gospodarki ściekami, wodami powierzchniowymi i deszczowymi, dla zastosowań domowych, jak i komercyjnych. Obejmują one: instalacje oczyszczania ścieków; pompownie; separatory paliw/substancji ropopochodnych; zbiorniki retencyjne wód opadowych; oraz instalacje uzdatniania wód opadowych. Systemy telemetrii i monitoringu Zakład elektroniczny sekcji Kingspan Environmental produkuje nagradzane systemy dla szerokiej gamy zastosowań, obejmujące między innymi systemy: monitorowania płynów, dystrybucji paliw oraz sterowania instalacjami chłodniczymi i rejestracji danych KINGSPAN EUROPE 159
