1 Płyty Warstwowe Kingspan

2 2

3 Wstęp Wstęp Zastosowanie Dane techniczne Płyty Kingspan zapewniają tradycyjny wygląd dachówki, przy zachowaniu wszystkich zalet produktów prefabrykowanych, gwarantują wysoką jakość i szybki montaż a wszystko to w jednym elemencie konstrukcyjnym. Płyty Kingspan ze względu na unikalny rdzeń izolacyjny IPN posiadają także bardzo dobrą odporność na ogień, co zostało potwierdzone licznymi testami i certyfikatami. Nachylenie dachu Płyty nadają się do dachów spadzistych, w których nachylenie połaci dachowej jest większe niż 21 % (12 ). Płyty te są montowane standardowo do: tradycyjnej konstrukcji drewnianej płatwi z drewna klejonego konstrukcji stalowych Zastosowanie Płyty Kingspan mogą być stosowane do pokryć dachowych prawie wszystkich rodzajów budynków, a w szczególności budynków biurowych, administracyjnych, szkół i budynków mieszkaniowych. Ze względu na swój tradycyjny wygląd są odpowiednie do stosowania zarówno w miastach, jak i na w regionach wiejskich. Tradycyjny wygląd ze wszystkimi korzyściami produktów prefabrykowanych, gwarantowana jakość, bardzo szybki montaż, minimalizacja błędów podczas montażu to wszystko w jednym nowoczesnym produkcie budowlanym. 3

4 Zastosowanie W porównaniu ze standardowym dachem spadzistym, płyty mają dodatkowe zalety: Niższe kąty nachylenia połaci dachowej (od 12 ) Nadają się do różnego rodzaju konstrukcji dachowej Szybkość montażu Zgodne z obowiązującymi standardami i normami Przyjazne dla środowiska Nachylenie dachu już od 12 Nachylenie dachu może być niższe niż przy większości tradycyjnych pokryć dachowych. Minimalny spadek dachu po ugięciu dla płyt to 12 Tradycyjny wygląd spełnia wymogi planistyczne, np. dotyczące zabudowy zabytkowej, itp. Odpowiednie dla różnych konstrukcji dachowych Płyty mogą być mocowane do drewnianych i stalowych konstrukcji dachowych, oraz mogą być użyte do lekkich nadbudów czy lukarn na dachach spadzistych. Dostępny kompletny asortyment akcesoriów dachowych, standardowych i uzupełniających. Korzyści dla użytkowników Dodatkowe miejsce ze względu na ciepłą konstrukcję dachu. Szybkość montażu Kompletny prefabrykowany produkt - do 50% szybszy montaż oraz możliwość wcześniejszego rozpoczęcia prac wewnątrz budynku (wykończeniowych). Płyty dachowe mogą być instalowane wyłącznie przy użyciu standardowych narzędzi ręcznych. Nie ma problemu z pękaniem pojedynczych dachówek w czasie montażu. Montowane bezpośrednio do konstrukcji dachu, bez zbędnej warstwy hydroizolacji oraz warstwy izolacji termicznej. Zgodność z obowiązującymi normami Wartości współczynnika przenikania ciepła wg EN z uwzględnieniem strat ciepła w zamkach bocznych płyt. Ciągłość izolacji termicznej i szczelności przez cały okres użytkowania. Brak ryzyka kondensacji oraz minimalizacja mostków termicznych. Testowane i certyfi kowane zgodne z krajowymi normami i przepisami oraz certyfi kowane ogniowo przez Loss Prevention Certifi cation Board (LPCB, UK). Przyjazne dla środowiska Technologia ta gwarantuje zerowy potencjał niszczenia warstwy ozonowej (zero ODP). Minimalna konserwacja. Bez ryzyka uszkodzenia pojedynczych dachówek. Gwarancja szczelności i odporności na warunki atmosferyczne. 4

5 Zastosowanie Płyty Kingspan nadają się do różnych konstrukcji dachowych oraz systemów łacenia, ze spadkiem połaci dachowej 12 i powyżej. Te właściwości systemu sprawiają, że może on być stosowany na różnego typu budynkach, przemysłowych, komercyjnych, administracyjnych, szkolnych czy mieszkalnych. Lekkie nadbudowy na dachy płaskie, to powszechnie stosowane rozwiązanie do tego, aby zamienić konwencjonalny dach płaski na bardziej atrakcyjny, bez nadmiernego dodatkowego obciążania istniejącego systemu. Systemy krokwi i kratownicy Płyty dachowe KS1000 RT można montować do tradycyjnych drewnianych systemów krokwiowych jak i do kratownic. W przypadku drewnianej więźby dachowej, płyty mocowane są za pomocą wkrętów samowiercących. W przypadku kratownic płyty często zakotwiczone są w poprzecznie ułożonych cienkościennych profi lach stalowych. Konstrukcje z płatwi stalowych Płyty KS1000 RT można montować bezpośrednio na poprzeczne płatwie z cienkościennych profi li zimnogiętych, walcowanych na gorąco, otwartych lub zamkniętych. Montaż jest taki sam jak w przypadku innych dachowych płyt warstwowych. System zapewnia bardzo dobre właściwości obciążeniowe (duże rozpiętości podpór) i wydajność strukturalną. Lukarny, nadbudowy na dachy płaskie Wiele budynków komercyjnych i handlowych posiada płaskie dachy, które ze względów architektonicznych i planistycznych musza mieć tradycyjny wygląd. Tradycyjny wygląd płyt przynosi pożądane walory estetyczne. 5

6 Dane Techniczne Minimalne nachylenie dachu Płyty Kingspan j=można stosować na wszystkich rodzajach dachów z minimalnym nachyleniem 12. Wymiary i ciężar Materiały Płyty KS1000 RT składają się z rdzenia izolacyjnego FIREsafe IPN o zamkniętej strukturze komórkowej oraz okładzin zewnętrznych z blach stalowych. d grubość rdzenia [mm] D całkowita grubość [mm] Rdzeń izolacyjny Poliizocyjanurat (IPN): z zerowym potencjałem niszczenia warstwy ozonowej (ang. zero ozonedepletion-potential ODP). Posiada certyfi kat wydany przez LPCB. Ciężar [kg / m 2 ] (blacha 0,5 / 0,4 mm) d grubość rdzenia płyty [mm] Złącze boczne układane wstecz 10,7 11,3 12,2 13,1 15,8 45, 60, 80, 100, 160 Okładziny Fe 220 G, powlekana ogniowo cynkiem blacha stalowa, zgodnie z PN-EN 10346:2011, Standardowa grubość okładziny zewnętrznej: 0,5 mm, standardowa grubość okładziny wewnętrznej: 0,4 mm. Powłoka zewnętrzna Powłoka poliuretanowa o wysokich parametrach technicznych, grubości 50 μm. Kolory: Terakota lub Antracyt. Alternatywnie dostępna również powłoka Kingspan XL Forte, grubości 200 mikronów, na bazie PCV. Powłoka wewnętrzna Organiczna powłoka poliestrowa 15 μm, opracowana z myślą o zastosowaniu na wewnętrznej stronie płyt, standardowy kolor: biały, powierzchnia jest łatwo zmywalna. 200 mm 40 mm D 6

7 Kingspan Dane Techniczne Podcięcie końca płyt (na zakład) Wszystkie płyty są produkowane ze standardowym podcięciem na zakład o długości 160 mm, istnieje jednak możliwość wykonania na specjalne zamówienie podcięć długości 110 mm. - dotyczy określonych długości płyt. Uszczelnienia Wszystkie złącza boczne płyt posiadają montowaną fabrycznie taśmę antykondensacyjną. Istnieje możliwość dostarczenia dodatkowych uszczelniaczy piankowych do kalenicy i krawędzi dachu. Jakość i trwałość Izolacyjne płyty warstwowe fi rmy Kingspan produkowane są z najwyższej jakości materiałow, w nowoczesnym procesie technologicznym, z przestrzeganiem rygorystycznych wymagań norm kontroli jakości ISO 9001:2008, co gwarantuje ich długą i niezawodną eksploatację. Gwarancje i rękojmie Firma Kingspan udziela rękojmi oraz gwarancji, dla każdego projektu na indywidualnych warunkach, na ochronne powłoki zewnętrzne oraz płytę warstwową. Standardowa gwarancja udzielana jest na 5 lat. 50 mm Parametry techniczne Izolacyjność cieplna Grubość rdzenia [mm] Wsp. przenikania ciepła U [W / m 2 K] 45 0, , , , ,14 *Przewodność cieplna dla rdzenia IPN λ= 0,0224 W / mk. ** Z uwzględnieniem strat na zamkach bocznych. Dostawa Dostawa płyt jest dokonywana transportem drogowym bezpośrednio na plac budowy (jeśli w umowie nie jest zapisane inaczej). Za rozładunek płyt jest odpowiedzialny odbiorca / klient. Montaż na placu budowy Instrukcje montażu płyt dostępne są w Dziale Technicznym fi rmy Kingspan oraz na stronach internetowych. Wsparcie techniczne Materiały dla architektów i projektantów, takie jak detale CAD, można znaleźć w Kąciku Architekta na naszej stronie internetowej Prosimy również o kontakt z naszym działem technicznym tech@kingspan.pl Czynniki biologiczne Płyty Kingspan są zwykle odporne na działanie pleśni, grzybów i szkodników. Do ich produkcji nie stosuje się materiałów mocznikowo-formaldehydowych, a płyty nie są uznawane za szkodliwe. Odporność ogniowa Izolacyjne płyty warstwowe KS1000 RT fi rmy Kingspan spełniają wymagania krajowych przepisów i norm budowlanych. Reakcja na ogień B-s1,d0. Izolacyjność akustyczna Dla wszystkich płyt dachowych KS 1000 RT wartość ważonego wskaźnika izolacyjności akustycznej właściwej wynosi Rw = 25 db. 7

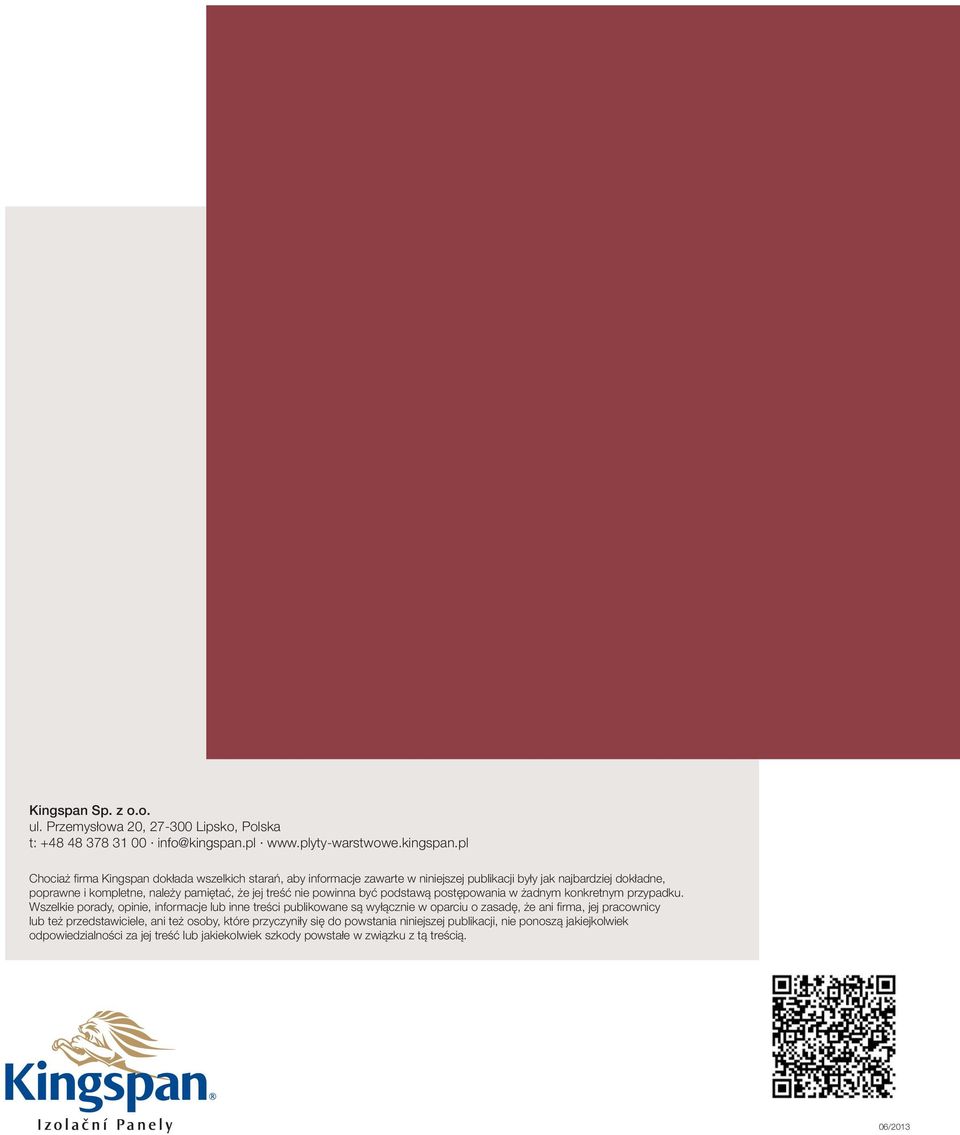

8 Sp. z o.o. ul. Przemysłowa 20, Lipsko, Polska t: info@kingspan.pl Chociaż fi rma Kingspan dokłada wszelkich starań, aby informacje zawarte w niniejszej publikacji były jak najbardziej dokładne, poprawne i kompletne, należy pamiętać, że jej treść nie powinna być podstawą postępowania w żadnym konkretnym przypadku. Wszelkie porady, opinie, informacje lub inne treści publikowane są wyłącznie w oparciu o zasadę, że ani fi rma, jej pracownicy lub też przedstawiciele, ani też osoby, które przyczyniły się do powstania niniejszej publikacji, nie ponoszą jakiejkolwiek odpowiedzialności za jej treść lub jakiekolwiek szkody powstałe w związku z tą treścią. 06/2013
