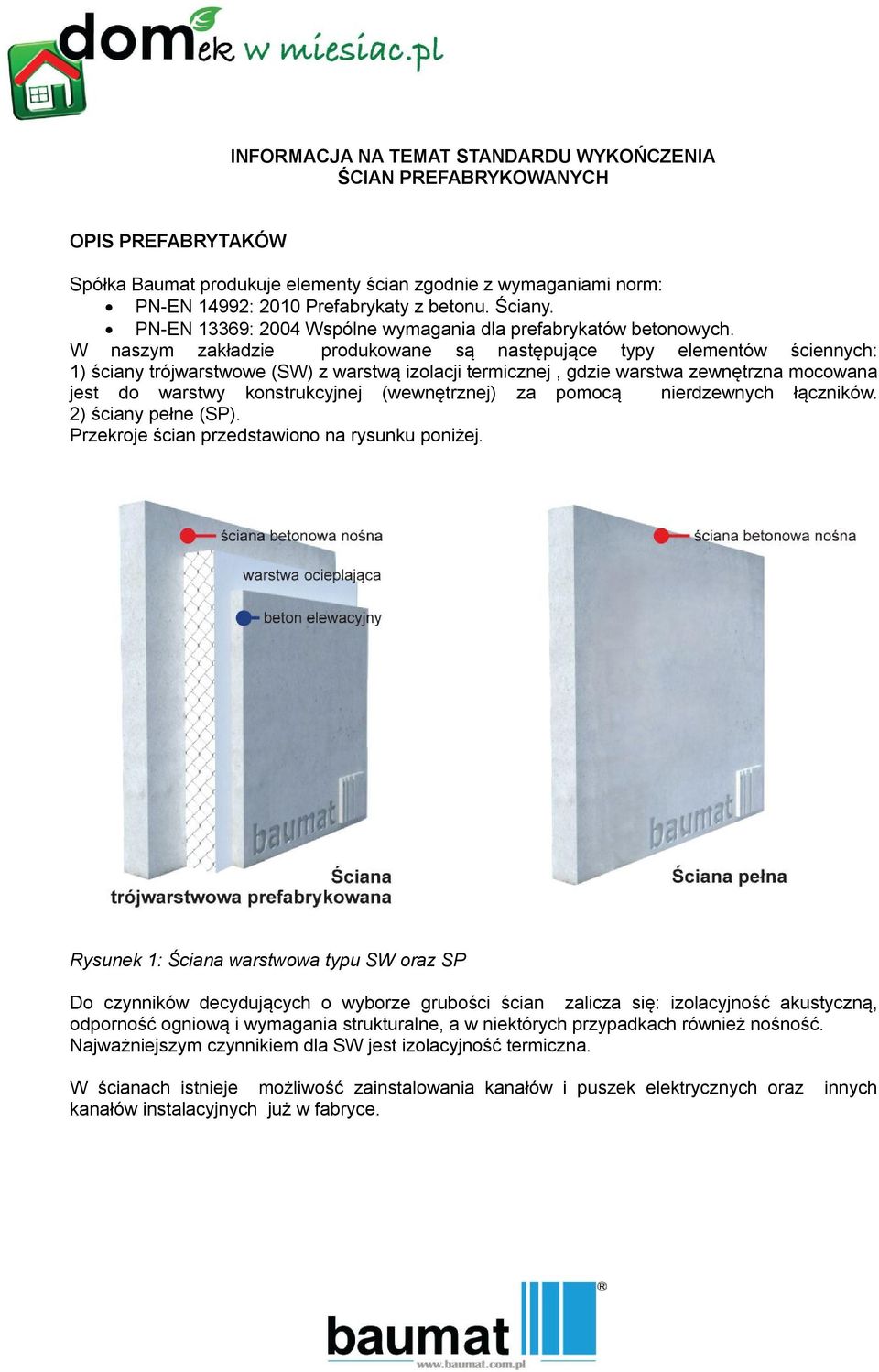

1 INFORMACJA NA TEMAT STANDARDU WYKOŃCZENIA ŚCIAN PREFABRYKOWANYCH OPIS PREFABRYTAKÓW Spółka Baumat produkuje elementy ścian zgodnie z wymaganiami norm: PN-EN 14992: 2010 Prefabrykaty z betonu. Ściany. PN-EN 13369: 2004 Wspólne wymagania dla prefabrykatów betonowych. W naszym zakładzie produkowane są następujące typy elementów ściennych: 1) ściany trójwarstwowe (SW) z warstwą izolacji termicznej, gdzie warstwa zewnętrzna mocowana jest do warstwy konstrukcyjnej (wewnętrznej) za pomocą nierdzewnych łączników. 2) ściany pełne (SP). Przekroje ścian przedstawiono na rysunku poniżej. Rysunek 1: Ściana warstwowa typu SW oraz SP Do czynników decydujących o wyborze grubości ścian zalicza się: izolacyjność akustyczną, odporność ogniową i wymagania strukturalne, a w niektórych przypadkach również nośność. Najważniejszym czynnikiem dla SW jest izolacyjność termiczna. W ścianach istnieje możliwość zainstalowania kanałów i puszek elektrycznych oraz innych kanałów instalacyjnych już w fabryce.

2 ZASTOSOWANIE Elementy ścienne wykorzystywane są do budowy domów mieszkalnych oraz budynków komercyjnych. Istnieje wiele korzyści, wynikających z zastosowania prefabrykowanych elementów ściennych: wysoka jakość prefabrykatów produkowanych w certyfikowanym zakładzie przy użyciu najlepszych surowców, produkcja niezależna od warunków pogodowych, szybka realizacja budów, możliwość uzyskania gładkich powierzchni ścian oraz łączenia betonu z innymi materiałami (min. szkło, stal, drewno ) jak również możliwość różnej tekstury i koloru ścian IZOLACYJNOŚĆ TERMICZNA I AKUSTYCZNA ORAZ OGNIOODPORNOŚĆ OGNIOWA Odporność ogniowa, akustyczna oraz termiczna właściwości izolacyjne elementów ściennych są zgodne z wymaganiami normy PN-EN 14992:2010 Prefabrykaty z betonu. Ściany Klasy odporności ogniowej zostały określone zgodnie z normą: "Eurokod 2 : Projektowanie konstrukcji z betonu - Część 1-2: Reguły ogólne - Projektowanie na warunki pożarowe", Akustyczne właściwości są ustalane zgodnie z normą: PN-EN : 2004 Akustyka budowlana - Część 1: izolacyjność od dźwięków powietrznych między pomieszczeniami Cechy materiałów do obliczeń izolacyjności akustycznej zostały wyznaczone zgodnie z: PN-EN ISO 6946:2004 Komponenty budowlane i budowlane elementy - opór cieplny i współczynnik przenikania ciepła metoda obliczania. PN-EN ISO Materiały i wyroby budowlane -. Właściwości cieplno-wilgotnościowe - Tabelaryczne wartości i wzornictwo termiczne wartości. Wyniki przedstawiono w tablicach 1 i 2. Tablica 1. Odporność ogniowa REI oraz izolacyjność akustyczna właściwa R W Grubość warstwy nośnej mm Klasa odporności ogniowej ścian nośnych Klasa odporności ogniowej ścian nienośnych Izolacyjność akustyczna właściwa db Uwaga. podana izolacyjność dla wymaganych otulin zbrojenia mm 80 - EI REI 30 EI REI 60 EI REI 90 EI REI 120 EI REI 180 EI

3 Tablica 2. Współczynnik przenikania ciepła przy założeniu rdzenia betonowego 14 cm, dla betonu zbrojonego 2,5 W/ m K Grubość izolacji cieplnej Polistyren EPS 100 =0,038 W/m K Polistyren EPS 70 = 0,041 W/m K Współczynnik przenikania ciepła U[ W/ m 2 K] 50 0,63 0,7 0, ,44 0,48 0, ,34 0,37 0, ,22 0,24 0, ,19 0,21 0,19 MATERIAŁY Beton dla elementów ściennych wytwarzany jest zgodnie z wymaganiami normy: PN EN "Beton - Specyfikacja, wykonanie, produkcja i zgodność" i PN Beton - Załącznik krajowy do normy EN Część 1: Wymagania dotyczące klasyfikacji i oceny zgodności. Do produkcji ścian w zakładzie stosuje się beton klasy jak niżej: - dla ścian wewnętrznych klasa wytrzymałości co najmniej C25/30 wg PN EN dla ścian zewnętrznych klasa wytrzymałości co najmniej C30/37 wg PN-EN 206-1; - projekt betonu jest dostosowany do wymagań dla klas ekspozycji zgodnie z normą PN- EN 206:1 Cechy betonu jak : - współczynnik przepuszczalności pary wodnej m 5/15 zgodnie z zestawionych w tabelach wartości z PN EN 13369: 2010 wyznaczany załącznika L; - nasiąkliwość do 6% zgodnie z PN- EN 13369:2004 wyznaczana załączniku G; - klasa szczelności do W10 zgodnie z załączniku B. STAL ZBROJENIOWA Zgodnie z normą PN-EN : Stal do zbrojenia betonu. Spawalna stal zbrojeniowa - Postanowienia ogólne. IZOLACJA TERMICZNA Na warstwę izolacji termicznej w SW stosowane są: Arkusze z wełny mineralnej produkowane ze stopionych skał lub szkła, które są zgodne ze standardowymi EN "Wyroby do izolacji cieplnej w budownictwie - Wyroby z wełny Mineralnej (MW) produkowane fabrycznie Specyfikacja, są dostarczane wraz z rowkami wentylacyjnymi w celu uniknięcia kondesacji wilgoci z pomieszczeń. Arkusze pianki polistyrenowej, który jest zgodny ze standardowymi EN "Wyroby do izolacji cieplnej w budownictwie - Wyroby z polistyrenu ekspandowanego (EPS) Specyfikacja".

4 PRODUKCJA Elementy ścienne są produkowane w zakładzie prefabrykowanym przy użyciu form stalowych, zgodnie z dokumentację techniczną przygotowaną przez biuro projektowe. WYKOŃCZENIE POWIERZCHNI Elementy ścienne zewnętrzne zwykle wykonuje się na gładkiej stalowej formie, wewnętrzna powierzchnia jest wykańczana mechanicznie lub ręcznie przez zagładzanie. Wykończenie warstwy zewnętrznej (fasada) można wykonać w następujący sposób: powierzchnia gładka od formy; powierzchnia ekspozycyjna wykonana z kruszyw szlachetnych powierzchnia szczotkowana powierzchnia walcowana, powierzchnia malowana, kolorowe powierzchnie betonowe (beton pigment), powierzchnia lazurująca, powierzchnia z betonu białego, powierzchnia lastrico, powierzchnia impregnowana. JAKOŚĆ Elementy prefabrykowane produkowane są w certyfikowanym zakładzie, posiadają wysoką jakość. Kontrola procesów produkcji, stała kontrola jakości betonu jest określona w normie: PN-EN 13369: 2004 Wspólne wymagania dla prefabrykatów betonowych. System kontroli produkcji jest zawarty w dokumencie zakładowym: ZAKŁADOWYM SYSTEMIE KONTROLI JAKOŚCI. System kontroli jakości jest Certyfikowany i kontrolowany każdego roku przez norweska firmę Kontrollradet. TOLERANCJE WYMIARÓW Produkcja elementów i kontrola jakości opiera się na wymaganiach wymiarowych zawartych w normie: PN-EN :2010 Prefabrykaty z betonu. Ściany Tablica 3a. Dokładności instalowania marek, otworów, haków, tulei Klasa dokładności A B =- 10 mm mm Tablica 3b.Tolerancje wymiarów(l,l), wysokości (H,h) grubości(b) i różnicy długości przekątnych Klasa Tolerancje mm Długość elementu w m 0-,0,5 0,5-3,0 >3,0-6,0 >6,0-10,0 >10,0 A B

5 Specjalne wymagania muszą wynikać z dokumentacji technicznej. Nominalna grubość otuliny zbrojenia jest związana z klasa ekspozycji dla betonu oraz trwałością elementu plus tolerancje. Tablica 3c. Tolerancje płaskości oraz pofalowań dla powierzchni KLASA Długość przymiaru liniowego, m 0,2 3,0 A 0,2mm 5,0mm B 4,0mm 10,0mm Więcej detali znajduje się w załączniki 2, normy ściany.
