Composite Kompozytowe panele z cynku na elewacje wentylowane i ściany kurtynowe.

Transkrypt

1 Elewacja Composite Kompozytowe panele z cynku na elewacje wentylowane i ściany kurtynowe. Zalety Estetyka cynku Wyjątkowa płaskość i sztywność Duże rozmiary paneli oraz stabilność wymiarów Możliwość stosowania na powierzchniach krzywoliniowych oraz na ścianach kurtynowych

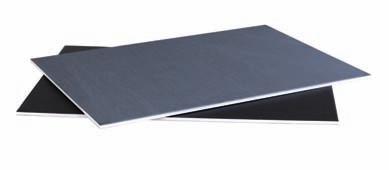

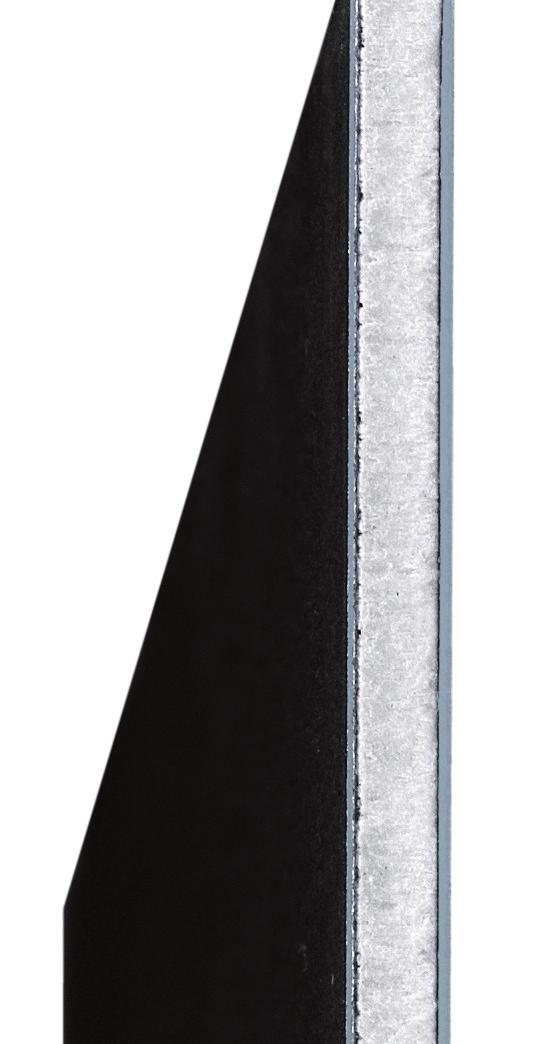

2 VMZ Composite, szlachetny i naturalny panel do zastosowań w architekturze Historia VMZINC sięga pierwszej połowy XIX wieku. Przez wszystkie te lata blacha cynkowo-tytanowa VMZINC cieszyła się opinią szlachetnego i naturalnego materiału o wyjątkowej trwałości. Wszystkie produkty są wytwarzane z wysokiej jakości cynku Z1 (cynk czysty w 99,995%), określonego w normie EN 1179, z domieszką tytanu, miedzi i aluminium. VMZ Composite Wyjątkowo płaski i sztywny VMZ Composite łączy cechy cynku: szczególną estetykę i wysoką trwałość, z możliwością zastosowania w architekturze wielkoformatowych elementów. VMZ Composite jest wielowarstwowym panelem, składającym się z dwóch zewnętrznych warstw cynku o grubości 0,5 mm, klejonych termicznie do ognioodpornego rdzenia z polietylenu z dodatkami mineralnymi. Produkowany jest na bazie sprawdzonej technologii Alcoa Architecture Products. 1 Arkusze cynku 0,5 mm 2 Warstwa polietylenu 1 2 Wygląd powierzchni Wstępnie patynowana powierzchnia produktów QUARTZ-ZINC oraz ANTHRA-ZINC jest wynikiem procesu obróbki powierzchni naturalnej blachy cynkowo-tytanowej. Proces ten ma na celu uzyskanie patyny identycznej z naturalną. Jak w przypadku każdej patyny, owa modyfikacja krystalicznej struktury metalu zmienia się z upływem czasu i odzwierciedla dynamiczną naturę cynku. QUARTZ-ZINC ANTHRA-ZINC Dane techniczne Wymiary paneli Maksymalna szerokość 1000 mm * Standardowa długość 2000 mm mm mm Długość na zamówienie aż do 6000 mm 1250 mm na zamówienie przy grubości cynku 0,7 mm wyłącznie w przypadku QUARTZ-ZINC Charakterystyka paneli Wygląd powierzchni patyna QUARTZ-ZINC i ANTHRA-ZINC Grubość cynku 0,5 mm Rdzeń Polietylen z dodatkami mineralnymi (FR) (Fire Retardancy - ognioodporny) Grubość całkowita 4 mm Moment bezwładności 0,39 cm 4 /m Gęstość kompozytu 12 kg/m 2 Współczynnik rozszerzalności 2,2 mm przy 100 C * Fire Retardancy 1 Composite

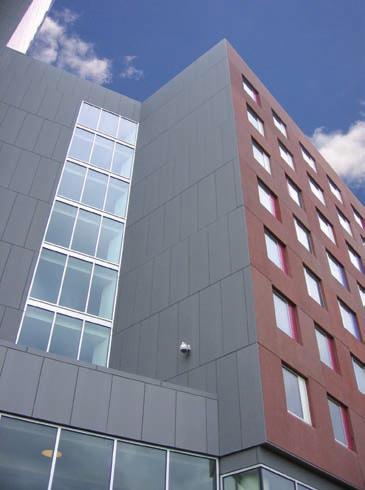

3 Ogromne możliwości zastosowania w architekturze Wiele zastosowań VMZ Composite może być stosowany w wielu projektach architektonicznych, zarówno wewnątrz, jak i na zewnątrz budynku. Idealnie nadaje się do wykonywania wysokiej jakości elewacji, ścian kurtynowych oraz obudowy balkonów. VMZ Composite, niczym druga powłoka, jest w stanie dokładnie dopasować się do kształtu budynku. Znakomicie nadaje się do zakrzywionych elewacji, obudowy kolumn czy rotund. VMZ Composite, dzięki możliwości łatwego formowania i gięcia, pozwala uzyskać odpowiedni kształt, przy jednoczesnym zachowaniu swojej płaskości i trwałości. 2 Composite

4 Produkt przeznaczony dla zrównoważonego budownictwa Certyfikacja VMZINC jako jeden z pierwszych producentów cynku otrzymał certyfikat ISO 14001, który opisuje kroki niezbędne do utrzymania i ulepszania zintegrowanego systemu zarządzania środowiskiem. Równocześnie VMZINC aktywnie angażuje się w prace nad rozwiązaniami, które przyczyniają się do tworzenia budynków zgodnych ze standardem HQE (High Quality Environmental standard). Produkty VMZINC to możliwość wyboru szerokiej gamy systemów, kształtów powierzchni oraz aspektów. Pozwalają one nadać budynkowi charakterystyczne cechy i dopasować go do otoczenia. Panele VMZ Composite zapewniają integrację budynku z otoczeniem i w ten sposób pozytywnie wpływają na percepcję otoczenia. Recykling VMZ Composite wpasowuje się w naszą politykę ochrony środowiska i w całości nadaje się do recyklingu zarówno rdzeń, jak i cynkowe powłoki mogą zostać przetopione i wykorzystane do produkcji nowych elementów. Łatwe utrzymanie Produkt jest niezwykle trwały dzięki ochronnej patynie, która tworzy się samoistnie na cynkowej powierzchni w kontakcie z powietrzem atmosferycznym. Dzięki temu produkty VMZINC nie wymagają szczególnej konserwacji. Trwałość i długowieczność VMZ Composite eliminuje konieczność stosowania dodatkowych materiałów w trakcie użytkowania budynku. System przeznaczony na elewacje wentylowane Na stan budynku wpływa wiele czynników, takich jak ciepło, wilgotność powietrza, siła natężenia wiatru czy opady atmosferyczne. Dlatego materiały stosowane na elewacje pełnią tak istotną rolę ochronną. VMZ Composite stosowany jest na elewacje wentylowane, zapewniające budynkowi zdrowe i stałe warunki. Wypełniona powietrzem przestrzeń między ścianą a VMZ Composite, w połączeniu z działaniem naściennej warstwy izolacyjnej, znacznie poprawia sprawność termiczną budynku. Przestrzeń ta pozwala na naturalny przepływ powietrza, zapewniając odprowadzanie ciepła i wilgoci. 3 Composite

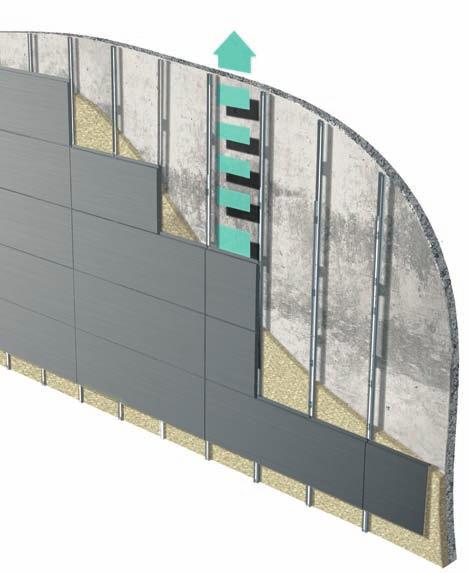

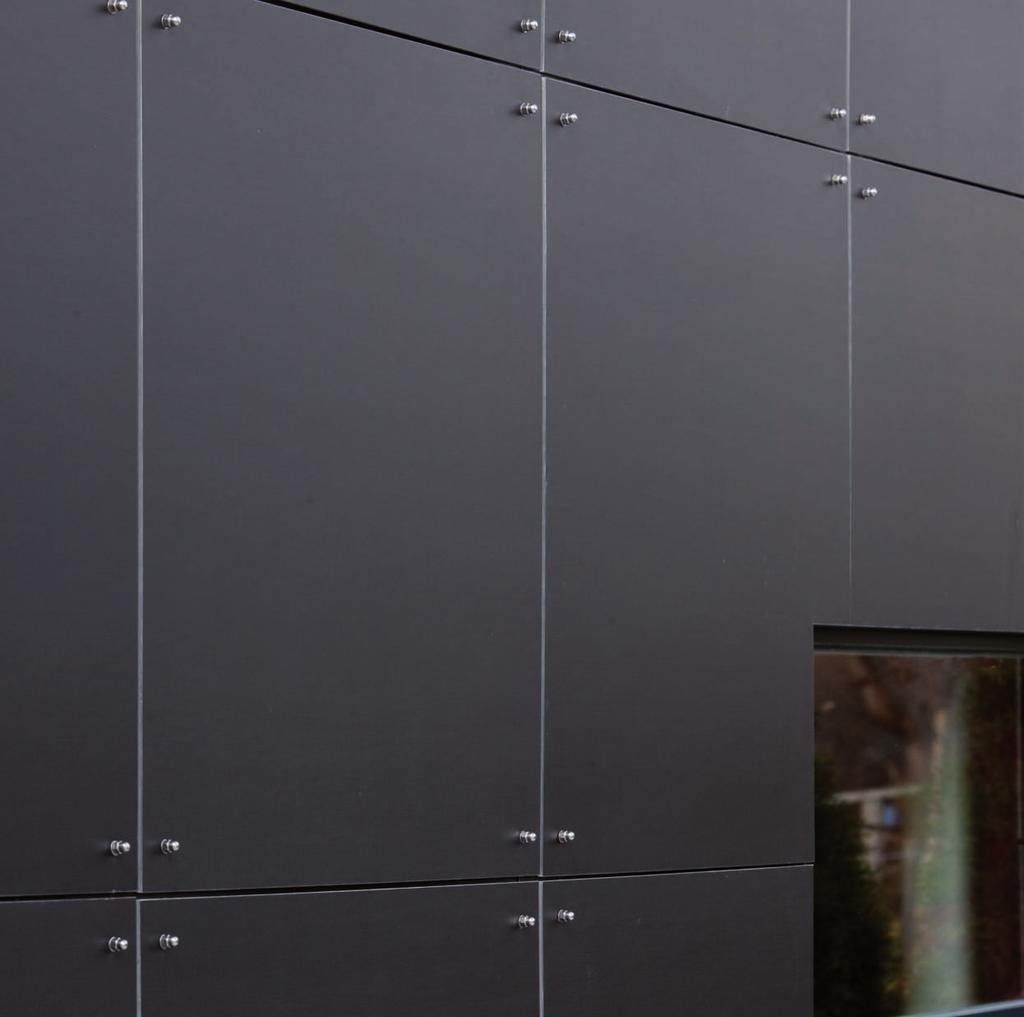

5 Trzy możliwości optymalnego montażu elewacji wentylowanych Możliwe są inne systemy montażu. Aby uzyskać więcej informacji prosimy skontaktować się z zespołem VMZINC. VMZ Composite może być montowany: - w formie paneli, za pomocą nitów lub wkrętów - w formie systemu kasetonów pionowych - w formie systemu kasetonów poziomych. Panele mocowane za pomocą nitów lub wkrętów System kasetonów Kasetony pionowe System kasetonów Kasetony poziome Płyta VMZ Composite 2 Profil pionowy podkonstrukcji aluminiowej 3 Wieszak mocujący podkonstrukcję 4 Profil aluminiowy poziomy 5 Kątownik aluminiowy 50x50 6 Nit lub wkręt 7 Przekładka eliminująca mostek termiczny 1 Kaseton VMZ Composite w układzie pionowym 2 Profil pionowy podkonstrukcji aluminiowej 3 Wieszak mocujący podkonstrukcję 4 Prowadnica 5 Przekładka eliminująca mostek termiczny 1 Kaseton VMZ Composite w układzie poziomym 2 Profil pionowy podkonstrukcji aluminiowej 3 Wieszak mocujący podkonstrukcję 4 Przekładka eliminująca mostek termiczny 5 Szyna mocująca górna 6 Szyna mocująca dolna 7 Przekładka eliminująca drgania 4 Composite

6 Przeznaczenie Niniejszy poglądowy dokument przeznaczony jest dla projektantów, architektów, generalnych wykonawców oraz dla firm zajmujących się wykonawstwem. Dokument ma na celu przybliżenie ogólnych poglądowych informacji, opisów i schematów dotyczących projektowania oraz wykorzystywania danego systemu, jego prezentację, zakres zastosowania, opis elementów, etapy montażu (w tym szkielety montażowe) oraz obróbek wykończeń. Każde użycie lub zastosowanie inne od wskazanego zakresu stosowania i/ lub zaleceń niniejszego poradnika wymaga szczegółowej konsultacji z działem technicznym firmy Umicore, która w żadnym przypadku nie ponosi odpowiedzialności w zakresie wykonalności lub realizacji tego typu projektów. Zakres zastosowania Niniejszy dokument ma zastosowanie wyłącznie w przypadku montażu danego produktu lub systemu na budowach zlokalizowanych na terenie Polski. Kwalifikacje i dokumenty referencyjne Przygotowanie odpowiedniej specyfikacji dotyczącej wszystkich urządzeń, wyposażenia i narzędzi budowlanych właściwych dla danej realizacji leży wyłącznie po stronie projektanta, kierownika budowy lub innych osób odpowiedzialnych. Osoby te muszą dopilnować, aby produkty były odpowiednio stosowane zgodnie z ich przeznaczeniem oraz były odpowiednie w stosunku do innych użytych produktów i technik. Poprawne użycie przedstawionych informacji zawartych w niniejszej broszurze zakłada posiadanie podstawowej wiedzy na temat stosowania cynku w budownictwie oraz znajomości zagadnień dotyczących blacharstwa. Wszelkie prace muszą być wykonane zgodnie z obowiązującymi zasadami i standardami. Jeżeli to konieczne Umicore może dostarczyć szczegółowych informacji oraz zapewnić odpowiednie szkolenie. Odpowiedzialność W przypadku innym niż wystawienie pisemnej zgody, firma Umicore nie ponosi odpowiedzialności za żadne szkody wynikające z projektów lub ich realizacji, które nie przestrzegają wszystkich przepisów i zasad Umicore oraz wyszczególnionych norm i zachowań. VMZINC - 05/ PL 1 - Réalisation : Umicore Building Products France s.a.s Umicore Building Products Polska Sp. z o.o. ul. Ludwiki Warszawa Tel.: Tel.: Fax: vmzinc@vmzinc.com.pl
