System dachowy KS 1000 RT. Dane Techniczne

Transkrypt

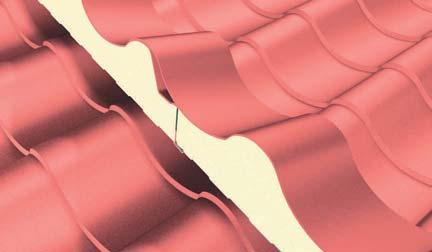

1 Zastosowanie Płyta dachowa, z profilowaniem imitującym dachówkę, może być stosowana we wszystkich typach budynków, w których nachylenie połaci dachowej jest większe niż 21 % (12 ). Wymiary i Ciężar 1000 mm szerokość modularna płyty 200 mm 40 mm d D d grubość rdzenia izolacyjnego [mm] D grubość płyty mierzona na fałdzie [mm] Ciężar [kg / m²] blacha 0,5/ 0,4 [mm] 11,30 13,10 15,80 Dopuszczalne odchyłki wymiarowe zgodnie z PN-EN 14509: Płyty o długości 3 m ±5 mm Płyty o długości > 3 m ±10 mm Na szerokości płyty Na grubości płyty: Dla d 100 mm Dla d > 100 mm Prostokątność cięcia płyty na długości 0,6 % szerokości płyty Wygięcie płyty: 2 mm na każdy metr długości ale nie więcej niż 10 mm 8,5 mm na każdy metr szerokości ale nie więcej niż 10 mm Przy podnoszeniu, przenoszeniu i montażu płyt należy zachować szczególną ostrożność, szczególnie w przypadku montażu płyt na stromych dachach. w praktyce oznacza zastosowanie specjalnych zawiesi w przypadku podnoszenia płyt dłuższych niż 6,0 m. Jako długość płyty przyjmuje się całkowitą długość okładziny zewnętrznej łącznie z połączeniem na zakład. Dokumenty odniesienia: Płyty warstwowe KS1000 RT są produkowane zgodnie z polską normą PN-EN 14509:2010 i znakowane znakiem CE. Dostępne długości płyt Płyty dachowe są cięte na długość fabrycznie podczas ciągłego procesu produkcyjnego. Standardowe długości płyt wynoszą od 2,1 m do 9,90 m. Podcięcie = 150 mm Podcięcie na zakład złącza końcowego płyty Wszystkie płyty są produkowane ze standardowym podcięciem na zakład o długości 150 mm, istnieje jednak możliwość wykonania na specjalne zamówienie podcięć na zakład długości 100 mm - dotyczy to płyt o długości nie większej niż 6,275m. 55

2 System dachowy Długość modularna Płyty są produkowane z fabrycznym podcięciem na zakład (lewym). Długość płyty wyznacza się poprzez zsumowanie wielokrotności modułu dachówki (325 mm) oraz wymiaru stałego (150 mm), tak jak pokazuje to rysunek poniżej. W przypadkach gdy długość płyty jest większa od długości połaci dachu, płyty są docinane podczas montażu przy kalenicy dachu. Złącze stykających się w kalenicy płyt jest nakrywane przez obróbkę blacharską. Rozmiary płyt, spełniające wymagania projektu, można dobrać z Tabeli długości płyt znajdującej się poniżej. Przy wyborze płyt firmy Kingspan należy uwzględnić wymaganą długość płyt (z Tabeli należy wybrać płytę o długości zbliżonej do wymaganej). Różnice w długościach płyt są przykrywane pod obróbką blacharską kalenicy. Przy projektowaniu kalenicy dachu konstruktor musi sprawdzić czy wybrana długość płyty jest wystarczająca aby zapewnić wykonanie poprawnego złącza. W praktyce oznacza to, że aby zapewnić ciągłość izolacji cieplnej w kalenicy dachu odstęp pomiędzy końcem płyty, a osią kalenicy powinien być mniejszy niż 40 mm. W przypadku gdy powyższe wymaganie nie jest spełnione należy wybrać z Tabeli płytę dłuższą. Podczas montażu płytę należy dociąć do wymaganego rozmiaru. Dział Techniczny firmy Kingspan służy pomocą w projektowaniu i wyborze izolacyjnych płyt warstwowych. 100 mm 325 mm Długość płyty 50 mm 150 mm Długości płyt ze standardowym podcięciem 150 mm Liczba modułów Długość modułów (325 mm) Liczba modułów Długość modułów (325 mm)

3 Materiały Stal Okładziny Fe 220 G, powlekana ogniowo cynkiem blacha stalowa, zgodnie z PN-EN 10346:2011, Standardowa grubość okładziny zewnętrznej: 0,5 mm, standardowa grubość okładziny wewnętrznej: 0,4 mm. Powłoka zewnętrzna chroniąca przed działaniem czynników atmosferycznych Powłoka polimerowa o wysokich parametrach technicznych Deep Matt, grubości 35 μm. Kolory: Terakota (R8004) lub Antracyt (R9005). Strona wewnętrzna okładziny pokryta powłoką poliestrową w kolorze jasno-szarym. Powłoka wewnętrzna Organiczna powłoka poliestrowa 15 μm, opracowana z myślą o zastosowaniu na wewnętrznej stronie płyt, standardowy kolor: biały, powierzchnia jest łatwo zmywalna. Rdzeń izolacyjny Poliizocyjanurat (IPN): z zerowym potencjałem niszczenia warstwy ozonowej (ang. zero ozonedepletion-potential ODP). Posiada certyfikat wydany przez LPCB należy skontaktować się z Działem Technicznym firmy Kingspan. Uszczelnienia Montowana fabrycznie taśma uszczelniająca złącza boczne. Wszystkie złącza boczne płyt posiadają montowaną fabrycznie taśmę antykondensacyjną. Parametry techniczne Izolacyjność cieplna Grubość płyty [mm] Wsp. U [W / (m²k)] λ = 0,0224 [W / (mk)] 60 0, , ,141 U współczynnik przenikania ciepła przez przegrodę [W / (m²k)] λ współczynnik przewodności cieplnej materiału [W / (mk)] Czynniki biologiczne Płyty Kingspan są zwykle odporne na działanie pleśni, grzybów i szkodników. Do ich produkcji nie stosuje się materiałów mocznikowo-formaldehydowych, a płyty nie są uznawane za szkodliwe. Odporność ogniowa Izolacyjne płyty warstwowe firmy Kingspan spełniają wymagania krajowych przepisów i norm budowlanych. Grubość płyty [mm] Odporność ogniowa 60 B ROOF ) 100 B ROOF ), REI20, RE B ROOF ), REI20, RE30 * Prosimy o kontakt z Działem Technicznym Kingspan w celu uzyskania szczegółowych informacji - info@kingspan.pl Izolacyjność akustyczna Dla wszystkich płyt dachowych wartość ważonego wskaźnika izolacyjności akustycznej właściwej wynosi R w = 25 db. Przepisy i normy budowlane Izolacyjne płyty warstwowe firmy Kingspan spełniają wymagania krajowych przepisów i norm budowlanych. Jakość i Trwałość Izolacyjne płyty warstwowe firmy Kingspan produkowane są z najwyższej jakości materiałów, w nowoczesnym procesie technologicznym, z przestrzeganiem rygorystycznych wymagań norm kontroli jakości ISO 9001:2008, co gwarantuje ich długą i niezawodną eksploatację. Gwarancje i Rękojmie Firma Kingspan udziela rękojmi oraz gwarancji, dla każdego projektu na indywidualnych warunkach, na ochronne powłoki zewnętrzne oraz płytę warstwową. Pakowanie płyt Standardowe pakowanie płyt Płyty są układane w stosy fałdami okładziny zewnętrznej do dołu a przy rozładunku / montażu obracane są o 180. Góra, dół, boki oraz końce poszczególnych pakietów są zabezpieczone pianką oraz drewnianymi przekładkami, a cały pakiet jest owinięty folią polietylenową. Standardowa wysokość pakietu wynosi 1100 mm. Liczba płyt w pakiecie zależy od ich grubości i długości. Dostawa Dostawa płyt jest dokonywana transportem drogowym bezpośrednio na plac budowy (jeśli w umowie nie jest zapisane inaczej). Za rozładunek płyt jest odpowiedzialny odbiorca / klient. Montaż na placu budowy Instrukcje montażu płyt dostępne są w Dziale Technicznym firmy Kingspan. 57

4 System dachowy Tabele Obciążeń Tabela obciążeń dla płyt KS1000 RT dostępna w Dziale technicznym Kingspan: tech@kingspan.pl. Łączniki Łączniki główne Wszystkie łączniki główne wykonane są z austenitycznej stali nierdzewnej, mają podwójny gwint, podkładkę ze stali nierdzewnej o średnicy 19 mm oraz spłaszczony łeb dopasowany kolorem do koloru okładziny płyty. Wszystkie łączniki są wwiercane pomiędzy fałdami okładziny. Do przymocowania płyty do konstrukcji wsporczej należy zastosować minimum 3 łączniki rozmieszczone równomiernie na szerokości płyty. Aby spełnić wymagania normowe, może być konieczne zastosowanie dodatkowych łączników w miejscach występowania dużego ssania wiatru. Łączniki dodatkowe Obróbki blacharskie należy mocować maksymalnie co 450 mm blachowkrętami wykonanymi z austenitycznej stali nierdzewnej, z podkładką wykonaną ze stali nierdzewnej o średnicy 14 mm oraz spłaszczonym łbem dopasowanym kolorem do koloru okładziny płyty. Łączniki są dostępne u producenta Powell Gee. 58

5 Wymiary Płyty Moduł mm 200 mm 40 mm d D Dostępne grubości płyt Rdzeń (d) Całkowita grubość płyty (D) Uwaga: Powyższe wymiary są teoretyczne, w praktyce wymiary płyt mogą różnić się od podanych powyżej w ramach deklarowanych tolerancji. Dokładne wymiary należy pobierać na podstawie aktualnych próbek płyt Wszystkie wymiary podano w milimetrach Standardowe rozmieszczenie łączników 59
