Wstęp. Qbiss One dostępny jest w dwóch wariantach: Qbiss One B wariant podstawowy z widoczną fugą pionową i poziomą

Transkrypt

1

2 Wstęp Qbiss One 1 jest efektywnym kosztowo rozwiązaniem dla elewacji budynku, stanowiącym alternatywę dla fasad wentylowanych, połączenie całkowitej funkcjonalności z walorami estetycznymi, które staje się naturalnym wyborem dla wszystkich, architektonicznych aplikacji. Pod względem architektonicznym Qbiss One przenosi współczesny minimalizm na zupełnie inny poziom; optycznie gładkie powierzchnie oraz unikalne, zaokrąglone narożniki każdego elementu gwarantują prawdziwą swobodę projektowania oraz wręcz nieograniczone możliwości wyrażenia siebie. Qbiss One dostępny jest w dwóch wariantach: Qbiss One B wariant podstawowy z widoczną fugą pionową i poziomą Qbiss One Fussion z niewidocznymi fugami 1 Qbiss One - w trakcie opatentowania

3

4 Korzyści 5w1 Qbiss One to zaawansowane technologicznie, wyrafinowane rozwiązanie dla fasad budynków. Jest elegancki i innowacyjny i doskonale może zastąpić tradycyjne elewacje będąc doskonałym połączeniem estetyki wykonania z wieloma innymi zaletami: Korzyści 5w1 Jest estetyczny Dzięki unikalnym, zaokrąglonym narożnikom oraz słynnym łączeniom shadow joint Qbiss One stanowi nowoczesne, minimalistyczne rozwiązanie. Jest efektywny kosztowo Samonośność systemu eliminuje stawianie dodatkowej podkonstrukcji co w efekcie końcowym znacznie skraca czas pracy na budowie. Jest bezpieczny Dzięki zintegrowanej, potwierdzonej certyfikatami ognioodporności system pozwala obniżyć koszty ubezpieczenia budynku. Izoluje termicznie Dzięki wypełnieniu z wełny mineralnej i wyeliminowaniu mostków termicznych otrzymujemy stabilne warunki klimatyczne, co pozwala zredukować koszty użytkowania budynku. Wysokiej jakości Wyprodukowany z prefabrykowanych elementów na w pełni zautomatyzowanej linii produkcyjnej, zapewnia długotrwałość i solidność całego systemu.

5

6 Sposoby montażu Możliwe metody montażu systemu Qbiss One: Poziomy klasyczny. Najpopularniejsza z metod. Poszczególne elementy są ze sobą połączone zamkiem (pióro-wpust) w układzie poziomym i mocowane do konstrukcji wsporczej poprzez łączniki umieszczone w pionowej fudze. Poziomy ceglany. To innowacyjne ułożenie na wzór układu cegieł daje architektom dodatkową możliwość na podkreślenie indywidualności swoich projektów. Qbiss One pozwala nie tylko na symetryczne przesunięcie elementów, ale również pozwala by pionowe łączenia były umieszczone gdziekolwiek na osi wzdłużnej na sąsiednich, pionowych elementach elewacji.

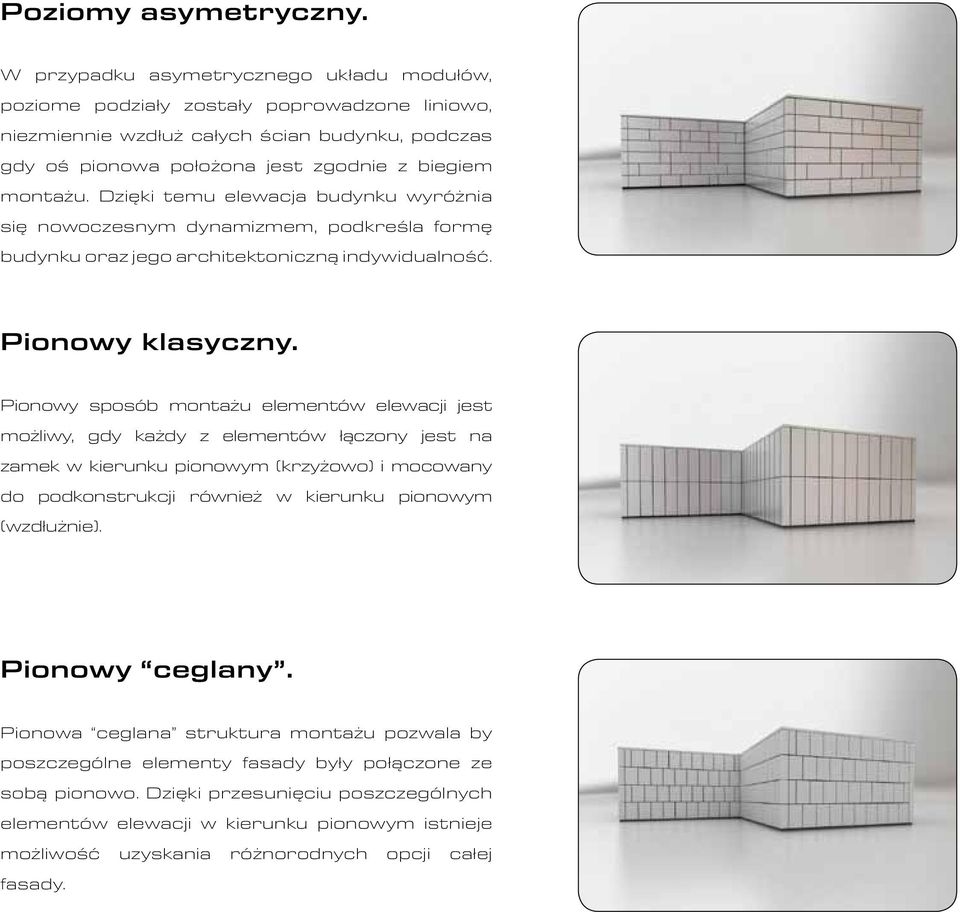

7 Poziomy asymetryczny. W przypadku asymetrycznego układu modułów, poziome podziały zostały poprowadzone liniowo, niezmiennie wzdłuż całych ścian budynku, podczas gdy oś pionowa położona jest zgodnie z biegiem montażu. Dzięki temu elewacja budynku wyróżnia się nowoczesnym dynamizmem, podkreśla formę budynku oraz jego architektoniczną indywidualność. Pionowy klasyczny. Pionowy sposób montażu elementów elewacji jest możliwy, gdy każdy z elementów łączony jest na zamek w kierunku pionowym (krzyżowo) i mocowany do podkonstrukcji również w kierunku pionowym (wzdłużnie). Pionowy ceglany. Pionowa ceglana struktura montażu pozwala by poszczególne elementy fasady były połączone ze sobą pionowo. Dzięki przesunięciu poszczególnych elementów elewacji w kierunku pionowym istnieje możliwość uzyskania różnorodnych opcji całej fasady.

8 Zaawansowany technologicznie Qbiss One wyróżnia się poprzez unikalne, zaokrąglone narożniki każdego elementu. To wyjątkowe rozwiązanie jest możliwe dzięki wysoce zaawansowanej, w pełni automatycznej i opatentowanej technologii produkcji całego systemu. W pełni automatyczna technologia produkcji systemu zapewnia ustandaryzowane, zawsze tej samej, wysokiej jakości wykonanie wszystkich elementów systemu. Wszystkie elementy systemu Qbiss One przygotowane są pod indywidualne zamówienie klienta zgodnie z wytycznymi. Dzięki temu nie ma potrzeby na dodatkowe cięcia czy modyfikacje elementów na budowie.

9 Design ArtMe - 100% indywidualności wyrażonej na elewacji budynku Zwycięzca nagrody Red Dot Award produkt ArtMe, jest narzędziem do wyrażenia twojej indywidualności; na elementach Qbiss One, poprzez unikalną metodę nanoszenia, daje możliwość zaprojektowania, wykreowania, przeniesienia w rzeczywistość nieskończoną ilość kombinacji kształtów, znaków, wzorów, efektów wizualnych i indywidualnych projektów. Korzyści ArtMe: nieograniczone możliwości wyrażenia swojej indywidualności wyjątkowy design możliwość skorzystania z gotowych wzorów (Puzzle, Linie, Bąbelki) najwyższa jakość elewacji maksymalny efekt wizualny przy minimalnym koszcie nowoczesne, wysoce zaawansowane rozwiązanie technologiczne

10 Kompozycja Qbiss One jest elementem prefabrykowanym, składającym się z dwóch, galwanizowanych i wykończonych elementów blachy stalowej (wewnętrzna grubość 0.5 lub 0.6 mm, 0.7 grubość zewnętrzna). Wykończone elementy blachy stalowej są złączone z wypełnieniem wykonanym z niepalnej wełny mineralnej. Wszystkie trzy warstwy tworzą solidny element o grubości 80 do 240 mm. Zewnętrzna powłoka systemu Qbiss One wykonana jest ze stali Tata Steel Colorcoat Prisma, oferującej szeroką gamę popularnych metalicznych kolorów, z gwarancją Tata Steel Confidex do 30 lat. 2 2 Colorcoat, Confidex oraz Prisma są zarejestrowanymi znakami handlowymi firmy Tata Steel UK Limited.

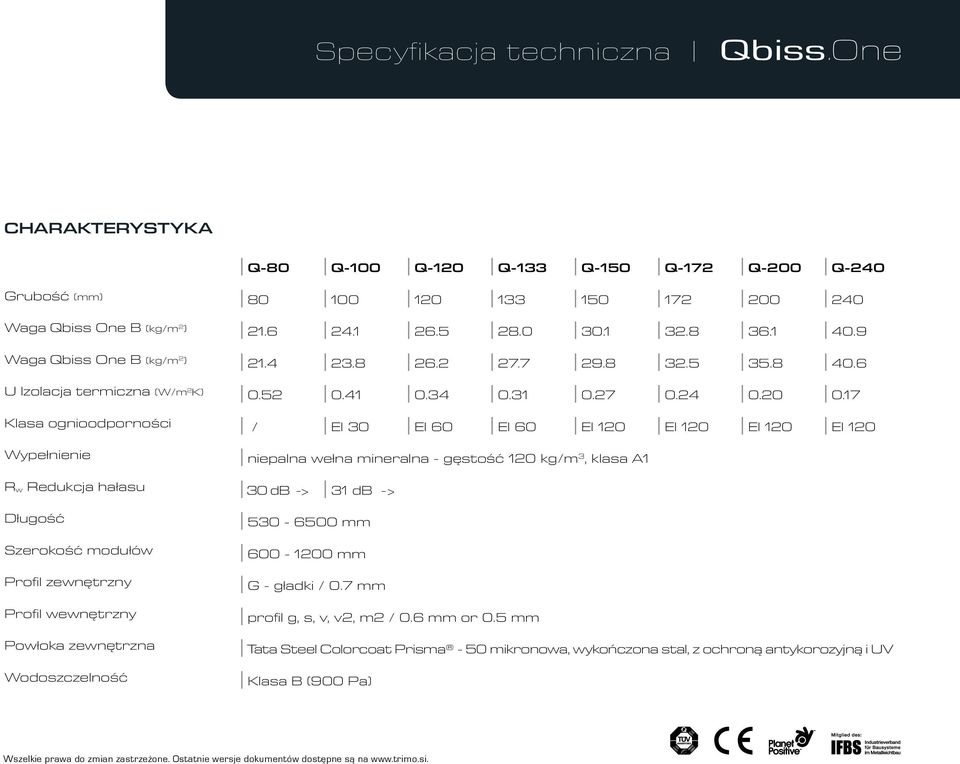

11 Specyfikacja techniczna CHARAKTERYSTYKA Q-80 Q-100 Q-120 Q-133 Q-150 Q-172 Q-200 Q-240 Grubość (mm) Waga Qbiss One B (kg/m 2 ) Waga Qbiss One B (kg/m 2 ) U Izolacja termiczna (W/m 2 K) Klasa ognioodporności / EI 30 EI 60 EI 60 EI 120 EI 120 EI 120 EI 120 Wypełnienie niepalna wełna mineralna - gęstość 120 kg/m 3, klasa A1 R w Redukcja hałasu 30 db -> 31 db -> Długość Szerokość modułów Profil zewnętrzny Profil wewnętrzny Powłoka zewnętrzna Wodoszczelność mm mm G - gładki / 0.7 mm profil g, s, v, v2, m2 / 0.6 mm or 0.5 mm Tata Steel Colorcoat Prisma - 50 mikronowa, wykończona stal, z ochroną antykorozyjną i UV Klasa B (900 Pa) Wszelkie prawa do zmian zastrzeżone. Ostatnie wersje dokumentów dostępne są na

12 w trakcie opatentowania Trimo, d.d. Prijateljeva cesta 12, 8210 Trebnje, Slovenia t: f: qbiss@trimo.si Trimo Polska Sp. z o.o. ul. Łucka 18/2001, Warszawa t: f: Qbiss@trimo.pl Published by: TRIMO d.d., PL, 03/2011
