Okładziny zewnętrzne i wewnętrzne dostępne w systemie IZOPANEL PUR:

Transkrypt

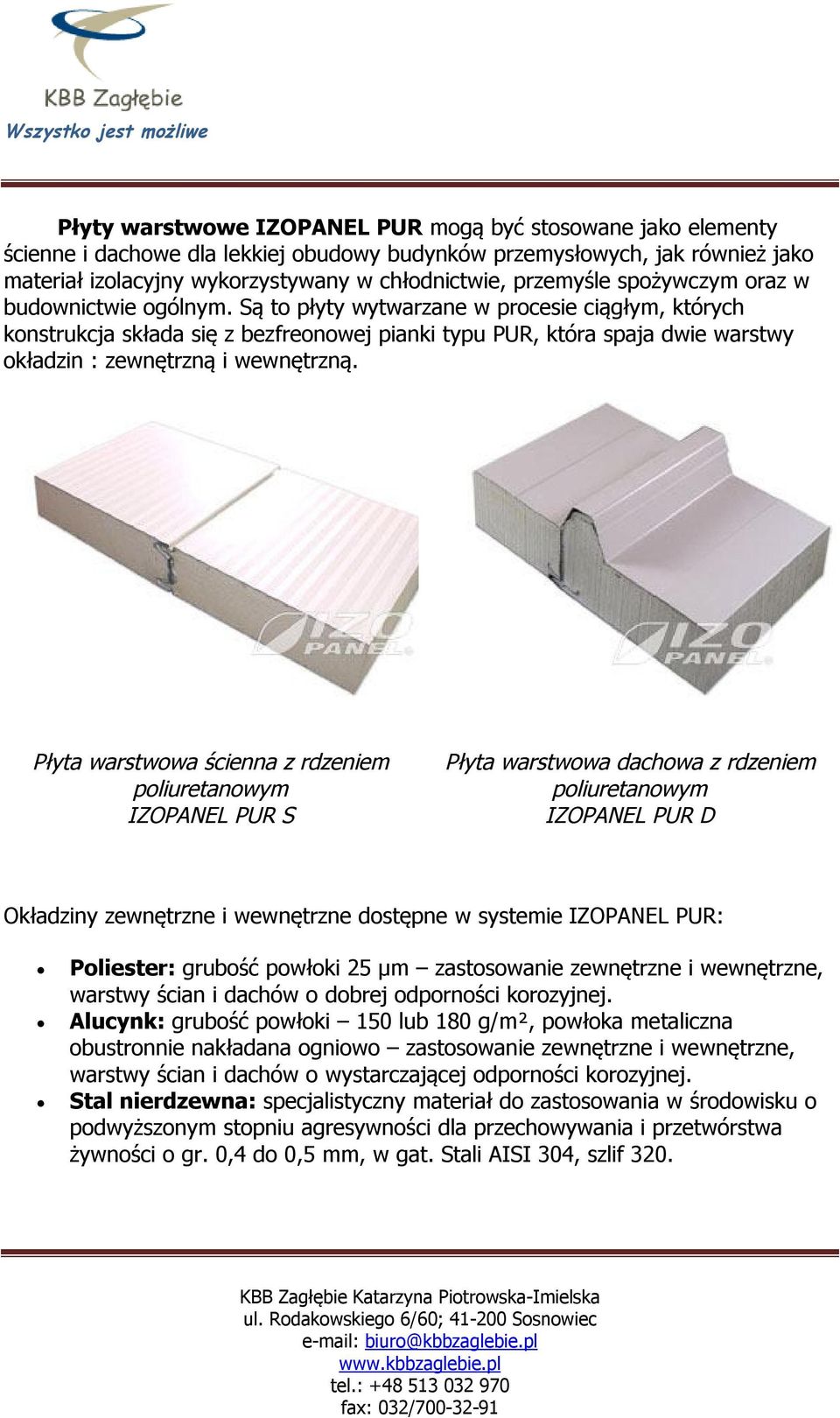

1 Płyty warstwowe IZOPANEL PUR mogą być stosowane jako elementy ścienne i dachowe dla lekkiej obudowy budynków przemysłowych, jak również jako materiał izolacyjny wykorzystywany w chłodnictwie, przemyśle spożywczym oraz w budownictwie ogólnym. Są to płyty wytwarzane w procesie ciągłym, których konstrukcja składa się z bezfreonowej pianki typu PUR, która spaja dwie warstwy okładzin : zewnętrzną i wewnętrzną. Płyta warstwowa ścienna z rdzeniem poliuretanowym IZOPANEL PUR S Płyta warstwowa dachowa z rdzeniem poliuretanowym IZOPANEL PUR D Okładziny zewnętrzne i wewnętrzne dostępne w systemie IZOPANEL PUR: Poliester: grubość powłoki 25 µm zastosowanie zewnętrzne i wewnętrzne, warstwy ścian i dachów o dobrej odporności korozyjnej. Alucynk: grubość powłoki 150 lub 180 g/m², powłoka metaliczna obustronnie nakładana ogniowo zastosowanie zewnętrzne i wewnętrzne, warstwy ścian i dachów o wystarczającej odporności korozyjnej. Stal nierdzewna: specjalistyczny materiał do zastosowania w środowisku o podwyższonym stopniu agresywności dla przechowywania i przetwórstwa żywności o gr. 0,4 do 0,5 mm, w gat. Stali AISI 304, szlif 320.

2 Colorcoat HPS 200 : najczęściej wybierana przez architektów w Europie stal powlekana przeznaczona na pokrycia ścian i dachów. Colorcoat HPS 200 oferuje najwyższą możliwą trwałość oraz gwarancję jakości. Wyjątkowa technologia powlekania, najwyższa trwałość i niedostępna nigdzie indziej Gwarancja Confidex powodują, że architekci w Europie najczęściej wybierają Colorcoat HPS 200 na pokrycia ścian i dachów. Colorcoat HPS 200 nie wymaga konserwacji przez okres do 30 lat. Dodatkowo nie trzeba dokonywać corocznych inspekcji, aby zachować Gwarancji Confidex. Produkt jest dostępnych w typowych kolorach jednolitych, a także w dwóch odcieniach metalicznych, zapewniających prawdziwie głęboki połysk. Colorcoat Prisma : wysokiej jakości stal powlekana o estetycznym wyglądzie. Colorcoat Prisma to idealny wybór w przypadku budynków, które mają przykuwać uwagę i sprostać próbie czasu. Produkt ten jest lepszy technicznie i atrakcyjniejszy wizualnie od blach z powłoką poliestrową, a oprócz tego dostępny w większości popularnych kolorów jednolitych i metalicznych, które charakteryzują się niespotykaną trwałością barwy i połysku. Colorcoat Prisma to mocny i trwały produkt, o wysokiej odporności na ścieranie i zarysowania, co ułatwia transport i formowanie. Produkt jest objęty wyjątkową Gwarancją Confidex, przyznawaną na okres do 25 lat. Myriamax : trwalsza alternatywa dla produktów z powłoką poliestrową. Myriamax to blacha powlekana 50 µm-nową, delikatnie ustrukturyzowaną powłoką dekoracyjną. Zapewnia większą trwałość niż typowe powłoki poliestrowe. Myriamax jest objęty gwarancją przez okres 15 lat, jak również dostępny w większości popularnych kolorów jednolitych, a także w metalicznym kolorze srebrnym RAL Blacha Myriamax są głównie przeznaczone na pokrycia hal przemysłowych.

3 Dane szczegółowe - IZOPANEL PUR D (dach) rdzeń - wykonany ze sztywnej pianki poliuretanowej o wysokich parametrach izolacyjnych składających się z mieszaniny polioli i poliizocyjanianów z dodatkiem pentanu jako środka spieniającego. Sztywna pianka poliuretanowa posiada następujące parametry: o współczynnik przewodzenia ciepła przy 10 C λm = 0,022 W/mK o gęstość nominalna 40kg/m³ ± 10% o współczynnik przyczepności do okładzin: 0,10 N/mm² o współczynnik ściskania przy 10% odkształceniu: 0,11 N/mm² szer. modularna 1080 mm długość - na żądaną przez Klienta z dokładnością do 10 mm (minimalna mm, maksymalna mm) rodzaje profilowań: o zewnętrzna okładzina: trapez o wewnętrzna okładzina: M, R, L

4 Uwagi: Wartości współczynników przenikania ciepła (Uc) obliczone w odniesieniu do wycinków przegród, przy wartości obliczeniowej przewodzenia ciepła λobl w temp. 10 C równej 0,022W/(m*K). W obliczeniach uwzględniono liniowe mostki cieplne występujące na złączach płyt oraz punktowe mostki cieplne powstające w miejscu zamocowania płyt wkrętami do rygla lub płatwi. rdzenia okładziny Masa płyty [kg/m²] Szerokość całkowita Długość max U [W/(m²*K)] X [W/K] wewn. zewn. moduł całk Rodzaj płyty Parametry określone wg PN-EN ISO 717-1:1999 R A2 R A1 R w Płyta dachowa IZOPANEL PUR D gr mm Rodzaj płyty Odporność dachu na ogień zewnętrzny wg PN-ENV 1187:2004 i PN-EN :2006 Rozprzestrzenianie ognia wg PN-90/B Reakcja na ogień wg PN- EN :2008 Odporność ogniowa Płyta dachowa B ROOF (t1) NRO nie badano nie badano IZOPANEL PUR D gr mm *pod warunkiem mocowania płyt bezpośrednio do elementów o klasie A1 lub A2 reakcji na ogień albo w dowolnej odległości od nich

5 Dane szczegółowe - IZOPANEL PUR - S (ściana) z widocznym mocowaniem rdzeń - wykonany ze sztywnej pianki poliuretanowej o wysokich parametrach izolacyjnych składających się z mieszaniny polioli i poliizocyjanianów z dodatkiem pentanu jako środka spieniającego. Sztywna pianka poliuretanowa posiada następujące parametry: o współczynnik przewodzenia ciepła przy 10 C λm = 0,022 W/mK o gęstość nominalna 40kg/m³ ± 10% o współczynnik przyczepności do okładzin: 0,10 N/mm² o współczynnik ściskania przy 10% odkształceniu: 0,11 N/mm² szer. modularna 1080 mm długość - na żądaną przez Klienta z dokładnością do 10 mm (minimalna mm, maksymalna mm) rodzaje profilowań: o zewnętrzna okładzina: M, R, L o wewnętrzna okładzina: M, R, L

6 Uwagi: Wartości współczynników przenikania ciepła (Uc) obliczone w odniesieniu do wycinków przegród, przy wartości obliczeniowej przewodzenia ciepła λobl w temp. 10 C równej 0,022W/(m*K). W obliczeniach uwzględniono liniowe mostki cieplne występujące na złączach płyt oraz punktowe mostki cieplne powstające w miejscu zamocowania płyt wkrętami do rygla lub płatwi. rdzenia okładziny Masa płyty [kg/m²] Szerokość całkowita Długość max U [W/(m²*K)] X [W/K] wewn. zewn. moduł całk Rodzaj płyty Parametry określone wg PN-EN ISO 717-1:1999 R A2 R A1 R w Płyta ścienna IZOPANEL PUR S gr mm Rodzaj płyty Odporność dachu na ogień zewnętrzny wg PN-ENV 1187:2004 i PN-EN :2006 Rozprzestrzenianie ognia wg PN-90/B Reakcja na ogień wg PN- EN :2008 Odporność ogniowa Płyta ścienna nie badano NRO B-s2,d0* nie badano IZOPANEL PUR S gr mm *pod warunkiem mocowania płyt bezpośrednio do elementów o klasie A1 lub A2 reakcji na ogień albo w dowolnej odległości od nich

7 Dane szczegółowe - IZOPANEL PUR GOLD S (ściana) z ukrytym mocowaniem rdzeń - wykonany ze sztywnej pianki poliuretanowej o wysokich parametrach izolacyjnych składających się z mieszaniny polioli i poliizocyjanianów z dodatkiem pentanu jako środka spieniającego. Sztywna pianka poliuretanowa posiada następujące parametry: o współczynnik przewodzenia ciepła przy 10 C λm = 0,022 W/mK o gęstość nominalna 40kg/m³ ± 10% o współczynnik przyczepności do okładzin: 0,10 N/mm² o współczynnik ściskania przy 10% odkształceniu: 0,11 N/mm² szer. modularna 1080 mm długość - na żądaną przez Klienta z dokładnością do 10 mm (minimalna mm, maksymalna mm) rodzaje profilowań: o zewnętrzna okładzina: M, R, L o wewnętrzna okładzina: M, R, L

8 Uwagi: Wartości współczynników przenikania ciepła (Uc) obliczone w odniesieniu do wycinków przegród, przy wartości obliczeniowej przewodzenia ciepła λobl w temp. 10 C równej 0,022W/(m*K). W obliczeniach uwzględniono liniowe mostki cieplne występujące na złączach płyt oraz punktowe mostki cieplne powstające w miejscu zamocowania płyt wkrętami do rygla lub płatwi. rdzenia okładziny Masa płyty [kg/m²] Szerokość całkowita Długość max U [W/(m²*K)] X [W/K] wewn. zewn. moduł całk Rodzaj płyty Parametry określone wg PN-EN ISO 717-1:1999 R A2 R A1 R w Płyta ścienna IZOPANEL PUR G gr mm Rodzaj płyty Odporność dachu na ogień zewnętrzny wg PN-ENV 1187:2004 i PN-EN :2006 Rozprzestrzenianie ognia wg PN-90/B Reakcja na ogień wg PN- EN :2008 Odporność ogniowa Płyta ścienna nie badano NRO B-s2,d0* EI15 IZOPANEL PUR G gr mm *pod warunkiem mocowania płyt bezpośrednio do elementów o klasie A1 lub A2 reakcji na ogień albo w dowolnej odległości od nich

9 Dane szczegółowe - IZOPANEL PUR TERMO chłodnicza rdzeń - wykonany ze sztywnej pianki poliuretanowej o wysokich parametrach izolacyjnych składających się z polioli i poliizocyjanianów z dodatkiem pentanu jako środka spieniającego. Sztywna pianka poliuretanowa posiada następujące parametry: o współczynnik przewodzenia ciepła przy 10 C λm = 0,022 W/mK o gęstość nominalna 40kg/m³ ± 10% o współczynnik przyczepności do okładzin: 0,10 N/mm² o współczynnik ściskania przy 10% odkształceniu: 0,11 N/mm² szer. modularna 1080 mm długość - na żądaną przez Klienta z dokładnością do 10 mm (minimalna mm, maksymalna mm) rodzaje profilowań: o zewnętrzna okładzina: M, R, L o wewnętrzna okładzina: M, R, L Uwagi: Wartości współczynników przenikania ciepła (Uc) obliczone w odniesieniu do wycinków przegród, przy wartości obliczeniowej przewodzenia ciepła λobl w temp. 10 C równej 0,022W/(m*K). W obliczeniach uwzględniono liniowe mostki cieplne występujące na złączach płyt oraz punktowe mostki cieplne powstające w miejscu zamocowania płyt wkrętami do rygla lub płatwi. rdzenia (mm) Wartość współczynnika przenikania ciepła (Uc) W/(m²*K) Minimalne parametry izolacyjności akustycznej (db) Masa płyt IZOPANEL (kg/m²) Klasyfikacja ogniowa klasy B Rw RA1 RA2 (NRO) 180 0, ,50 B-s2, d , ,30 B-s2, d , ,80 B-s2, d0
