Alfa Wall. System Alfa Wall znajduje także zastosowanie jako ściany wewnętrzne przeźroczyste.

Transkrypt

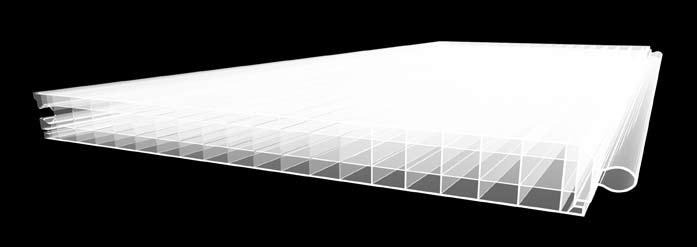

1 Właściwości mechaniczno materiałowe dzięki specjalnie zaprojektowanej strukturze poliwęglanu charakteryzuje się bardzo dobrymi parametrami wytrzymałościowymi. montuje się do konstrukcji za pomocą specjalnie zaprojektowanego zacisku aluminiowego. Wall umożliwia montaż w układach jedno jak i wieloprzesłowych. Sugerowane akcesoria uzupełniające dopełniają system potwierdzając jego funkcjonalność. Właściwości optyczne Panele zawdzięczają swoje właściwości optyczne starannie dobranym surowcom użytym do produkcji. Stale monitorowany i certyfikowany proces produkcji gwarantuje zapewnienie niezmiennych właściwości optycznych i długotrwałej przejrzystości gotowego materiału. System wielokomorowych paneli z poliwęglanu i profili aluminiowych wykorzystywany do wykonania naświetli ściennych, ścian działowych i sufitów przeźroczystych. 40mm Izolacja cieplna i akustyczna Izolacyjność cieplna to najważniejszy parametr brany pod uwagę przy projektowaniu naświetli ściennych. dzięki swojej wielokomorowej strukturze i grubości 40mm daje wysoką izolacyjność cieplną jak również bardzo dobre parametry akustyczne. Odporność ogniowa Panele Roof Plus uzyskały certyfikat Euro Bs1d0 wystawiony przez wykfalifikowane, akredytowane i niezależne laboratorium. To oznacza, że panele zgodnie z restrykcyjnymi regulacjami obowiązującymi w sektorze budowlanym nie rozprzestrzeniają ognia oraz nie wydzielają toksycznego dymu. Odporność na warunki atmosferyczne Dzięki specjalnemu procesowi tłoczenia podczas produkcji Panele Roof Plus są odporne na degradację związaną z działaniem promieniowania UV. Ta ochrona gwarantuje stałą, wysoką jakość produktów zarówno pod względem właściwości optycznych jak i mechanicznych przez caly okres użytkowania. Zastosowanie systemowych profili i uszelek gwarantuje prawidłowe funkcjonowanie. System wielokomorowych paneli z poliwęglanu grubości 40mm wykorzystywany do wykonania naświetli ściennych. Panele poliwęglanowe łączą się ze sobą na pióro-wpust, dodatkowo zamek paneli daje możliwość mocowania do konstrukcji w sposób ukrywający mocowanie. System paneli daje możliwość wykonania naświetli ściennych o wysokości do 13,50m. System znajduje także zastosowanie jako ściany wewnętrzne przeźroczyste. 35

2 Dane techniczne WALL Trzy komory (4 ścianki) Strona U.V. protected pokryta filtrem sideuv Układ jednoprzęsłowy - tabela obciążeń Układ wieloprzęsłowy - tabela obciążeń Obciążenie Load [N/m2] (N/m 2 ) Obciążenie Load [N/m2] (N/m 2 ) d = distance D = odległość between pomiędzy supports podporami (mm) [mm] d = distance D = odległość between pomiędzy supports podporami (mm) [mm] Parcie Parcie Ssanie Ssanie 3

3 Dane techniczne Charakterystyka Charakterystyka wymiarów Jednostka miary WALL Grubość mm 40 Struktura typ 4 ścianki (3 komory) Szerokość mm 528 Szerokość modularna mm 500 Długość arkusza mm na zamówienie Charakterystyka techniczna Izolacyjność cieplna W/m 2 K 1,5 Temperatura robocza* C - 40 / Współczynnik rozszerzalności cieplnej Przepuszczalność światła (przejrzystość czysta) Przepuszczalność światła (przejrzystość opal) Ochrona UV TAK/NIE TAK Uszczelniająca taśma aluminiowa mm m C % 74 ** % 51 ** TAK/NIE 0,05 Gwarancja lata 10 TAK * maksymalna temperatura pracy określona jest na podstawie względnego indeksu ciepła zgodnie z UL 74B molekularna ciężaru poliwęglanu ** wartość testowana wewnątrz Grubość: Zastosowanie System wielokomorowych paneli z poliwęglanu i profili aluminiowych wykorzystywany do wykonania naświetli ściennych, ścian działowych i sufitów przeźroczystych. Szerokość 528 mm; szerokość modularna 500 mm Ochrona UV Taśma aluminiowa na końcach arkuszy Kolor przeźroczysty lub opal z efektem satyny Izolacyjność cieplna 1,5 W/m²K Reakcja na ogień Bs1d0 Pełen dostęp do akcesoriów Opcja z otwieraną ramą 37

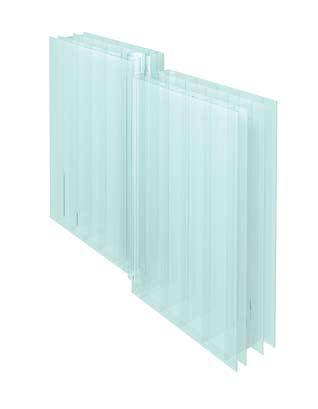

4 Zastosowanie WALL Szczegół połączenia dwóch paneli Szczegół połączenia dwóch paneli z zaciskiem Akcesoria Taśma aluminiowa samoprzylepna 70mm x 50 m Taśma aluminiowa paroprzepuszczalna samoprzylepna 70 mm x 50 m 90 Zacisk aluminiowy Uszczelka EPDM dla zapewnienia szczelności 38

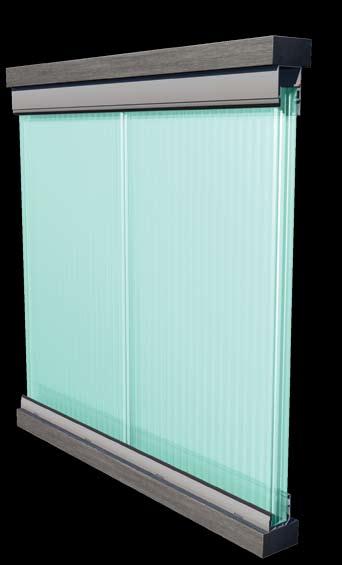

5 Mocowanie w ścianie z profilem bez okapnika Mocowanie w ścianie z dolnym profilem jako okapnik Mocowanie na zewnątrz ściany z profilem bez okapnika Aluminiowe profile zimne do konstrukcji ramy okiennej Górny lub boczny profil aluminiowy Górny wysoki profil aluminiowy Dolny profil aluminiowy Dolny profil aluminiowy z okapnikiem Aluminiowe profile ciepłe do konstrukcji ramy okiennej Górny profil aluminiowy Boczny profil aluminiowy Dolny profil aluminiowy Dolny profil aluminiowy z okapnikiem 39

6 Zastosowanie Okno Wersja - profil zimny Wersja profil ciepły Uszczelka EPDM gasket EPDM dla for elementu opening Antares Aluminium Profil aluminiowy opening zimny dla elementu element otwieranego EPDM gasket dla for elementu opening element otwieranego Antares Uszczelka EPDM Aluminium thermal-break Profil aluminiowy ciepły opening dla elementu Opening Ramka otwierana frame width: szer. 945 mm Fixed Ramka frame stała width: szer mm mm Opening Ramka otwierana frame width: szer. 879 mm Fixed Ramka frame stała width: szer mm mm Actuator Siłownik (optional (opcja Wysokość Fixed frame ramki height: stałej górny profil aluminiowy zimny Anodized aluminium zawias aluminiowy hinge for profil opening aluminiowy element zimny dla elementu otwieranego Aluminium taśma aluminiowa tape Antares EPDM gasket for opening uszczelka element EPDM dla elementu otwieranego with dolny cover-wall profil aluminiowy zimny z okapnikiem INSIDE WEWNĄTRZ Actuator Siłownik (optional (opcja Wysokość Fixed frame ramki height: stałej Upper aluminium thermal-break górny profil aluminiowy ciepły Anodized aluminium hinge zawias aluminiowy Aluminium taśma aluminiowa tape for profil opening aluminiowy element dla elementu otwieranego Antares uszczelka EPDM dla elementu EPDM otwieranego gasket for opening element Lower dolny profil aluminium aluminiowy ciepły thermal-break z okapnikiem cover-wall 40

7 Okna 20 mm 10 mm Uszczelka EPDM EPDM gasket dla for elementu opening Antares Aluminium Profil aluminiowy dla elementu opening otwieranego element Uszczelniacz PE inlay PE Uszczelka EPDM gasket EPDM for dla opening elementu element otwieranego Klamra Steel spinająca joining stalowa channle Aluminium Profil aluminiowy dla opening elementu Sirius 10 mm Opening Ramka otwierana frame width: szer. 970 mm Fixed Ramka frame stała width: szer mm mm Opening Ramka otwierana frame width: szer mm Fixed Ramka frame stała width: szer mm mm NA ZEWNĄTRZ INSIDE WEWNĄTRZ Actuator Siłownik (optional (opcja Wysokość Fixed frame ramki height: stałej górny profil aluminiowy Anodized aluminium zawias aluminiowy hinge for profil opening aluminiowy element dla elementu otwieranego Aluminium taśma aluminiowa tape Antares EPDM gasket for opening uszczelka element EPDM dla elementu otwieranego dolny profil aluminiowy z okapnikiem with cover-wall INSIDE WEWNĄTRZ Siłownik Actuator (opcja (optional Fixed Wysokość frame ramki height: stałej górny profil aluminiowy Anodized zawias aluminiowy aluminium hinge for profil opening aluminiowy element dla elementu Heat otwieranego sealing zgrzewany koniec Steel klamra joining spinająca stalowa Sirius 10 mm PE uszczelniacz inlay PE EPDM uszczelka gasket EPDM for dla opening elementu element otwieranego dolny profil aluminiowy with z okapnikiem cover-wall 41
