1 H-Block

2 Czym jest H-Block H-Block H-Block plus Właściwości Izolacyjnej Płyty Konstrukcyjnej H-Block Kontakt

3 Czym jest H-Block H-Block to: chroniona prawem patentowym izolacyjna płyta konstrukcyjna zbudowana z pianki poliuretanowej, zamkniętej w konstrukcji skrzynkowej i trwale połączonej z okładziną drewnopochodną OSB, jednocześnie moduł nośny i izolacyjny, materiał konstrukcyjny do budowy nośnych ścian, stropów i dachów, materiał dedykowany do wznoszenia budynków energooszczędnych i pasywnych.

4 Dzięki zastosowaniu rdzenia z zamknięto-komórkowej pianki PUR zintegrowanego z konstrukcją dwuteową i okładzinami z płyt OSB, H-Block posiada wyjątkowe właściwości: mechaniczne - nośność ścian zewnętrznych do 4 kondygnacji, dachy ze zredukowaną więźbą dachową lub samonośne, termiczne - współczynnik przenikania płyt H-Block U od 0,21 do 0,12 [W/m 2 K] (zależnie od grubości rdzenia PUR).

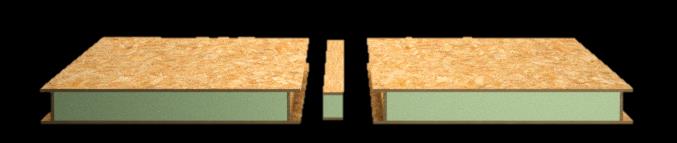

5 H-BLOCK H-Block jest izolacyjną płytą konstrukcyjną do budowy ścian nośnych i dachów ze zredukowaną więźba dachową. Budowa: Płyta o szerokości 125 cm lub 62,3 cm i maksymalnej długości 1250 cm ma wbudowane dwa środniki z OSB w odległości 4-6 cm od krawędzi bocznej. Przestrzeń pomiędzy środnikami jest szczelnie wypełniona pianką PUR. Łączenie płyt ściennych następuje za pomocą łącznika LHB wypełnionego także pianką poliuretanową. Dzięki temu redukuje się efekt mostka cieplnego, tworząc dobrze zaizolowaną, jednolitą powierzchnię ściany lub dachu.

6 Ściana

7 Przykłady posadowienia

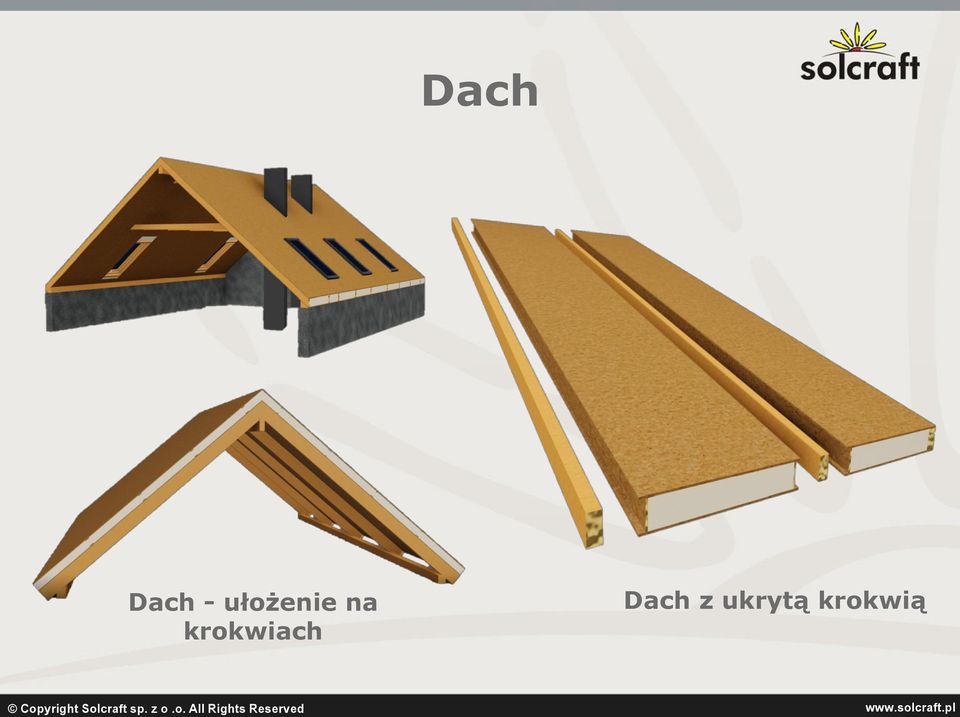

8 Dach Dach - ułożenie na krokwiach Dach z ukrytą krokwią

9 Przykłady połączeń i mocowań

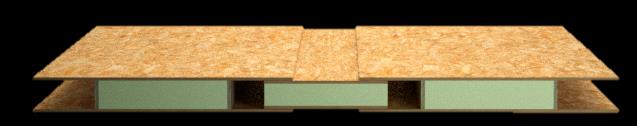

10 H-Block plus H-Block plus jest pierwszą izolacyjną płytą konstrukcyjną o zwiększonej wytrzymałości mechanicznej do konstruowania stropów między-kondygnacyjnych, stropodachów i dachów. Budowa: Płyta o szerokości 125 cm ma wbudowane dwa środniki ze sklejki w odległości do 31 cm od krawędzi bocznej. Przestrzeń pomiędzy środnikami jest wypełniona pianką PUR. Łączenie płyt następuje za pomocą łącznika LHB plus wypełnionego pianką poliuretanową. Dzięki temu redukuje się efekt mostka cieplnego, tworząc dobrze zaizolowaną, jednolitą powierzchnię ściany, stropu lub dachu. Dzięki podwyższonym parametrom nośnym możliwa jest redukcja koniecznych do budowy tradycyjnych elementów konstrukcyjnych (więźby dachowej, belek stropowych).

11 Strop Dach

12 Właściwości Izolacyjnej Płyty Konstrukcyjnej H-Block

13 Parametry izolacyjne Zamknięto-komórkowa pianka poliuretanowa, która stanowi rdzeń płyty H-Block jest materiałem izolacyjnym o największym oporze cieplnym wśród dostępnych na skalę przemysłową materiałów do izolacji budowlanej. W odróżnieniu od ekspandowanego polistyrenu (styropian), pianka poliuretanowa jest odporna na najczęściej spotykane odczynniki chemiczne, insekty, gryzonie i nie ulega stopieniu do temperatury 230 C. W odróżnieniu od wełny mineralnej, zamkniętokomórkowa pianka poliuretanowa jest całkowicie odporna na wilgoć, nie ulega degradacji w kontakcie z parą wodną, nie traci oporności cieplnej i nie stanowi podłoża do rozwoju drobnoustrojów. Zapewnia całkowitą szczelność wypełnionych elementów. 0,05 0,04 0,03 0,02 0,01 0 Współczynnik przewodzenia ciepła λ [W/(m K)] materiałów termoizolacyjnych Poliuretan (PUR) Styropian (EPS) Wełna mineralna (MW)

14 Trwałość i odporność Wysoką wytrzymałość konstrukcyjną budynku zapewnia budowa płyty H-Block, która przypomina stosowaną w ustrojach mostowych konstrukcję zwielokrotnionego dwuteownika. Poliuretan zamknięto-komórkowy, stanowiący rdzeń płyty H-Block jest odporny na: Większość rozpuszczalników organicznych, kwasy i zasady, insekty, gryzonie, grzyby i pleśnie, wodę, temperaturę do 230 o C. Poliuretan zamknięto-komórkowy nie zmienia swoich właściwości izolacyjnych w czasie, nie ulega podtopieniu przy wysokich temperaturach występujących okresowo na dachu nie starzeje się, nie chłonie wilgoci.

15 Prosty montaż - szybka budowa, niezależnie od pory roku i pogody Fakt, iż płyty H-Block wytwarzane są na hali produkcyjnej a nie na placu budowy zapewnia ich wysoką jakość oraz uniezależnia proces budowy domu od pogody. Krótki czas montażu gotowych elementów umożliwia budowę domu w zaledwie kilka dni niezależnie od warunków atmosferycznych i pory roku.

16 Dowolność pokrycia dachowego i wykończenia elewacji

17 Większa powierzchnia użytkowa przy tej samej powierzchni zabudowy Dzięki temu, że H-Block jest jednocześnie modułem nośnym i izolacyjnym, grubość ścian i dachów budynków w systemie H-Block jest ponad dwukrotnie mniejsza niż budynków tradycyjnych. powiększona przestrzeń poddasza gotowa do prac wykończeniowych

18 Oszczędność i komfort Oszczędność czasu i pieniędzy Zamknięto-komórkowa pianka poliuretanowa, zapewnia najwyższy opór przenikania ciepła i penetracji powietrza. Redukuje zatem koszty ogrzewania i klimatyzacji domu. Krótki czas budowy pozawala z kolei na oszczędności w obszarze kosztów montażu. Zastosowanie płyty H-Block pozwala zredukować koszty zarówno zakupu domu jak i jego późniejszej eksploatacji. Oznacza to uwolnienie zasobów czasu dla celów innych niż nabycie i utrzymanie domu. Komfort termiczny Dzięki doskonałym właściwościom izolacyjnym budynku w systemie H-Block sterowanie temperaturą wewnątrz pomieszczeń odbywa się w trybie rzeczywistym. Dopasowanie temperatury do cyklu dobowego użytkownika budynku jest łatwe i szybkie.

19 Współczynniki przenikania ciepła U i całkowite grubości ścian Grubości rdzenia płyty H-Block : 10 cm, 14 cm, 18 cm Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Uc = [W/(m² K)] Grubość ściany cm GK gęstość 900, λ = [W/(m K)] WM λ = [W/(m K)] OSB 15, λ = [W/(m K)] PUR λ = [W/(m K)] OSB 15, λ = [W/(m K)] EPS λ = [W/(m K)]

20 Przykładowe projekty i realizacje obiektów w technologii H-Block

21

22

23

24

25

26
