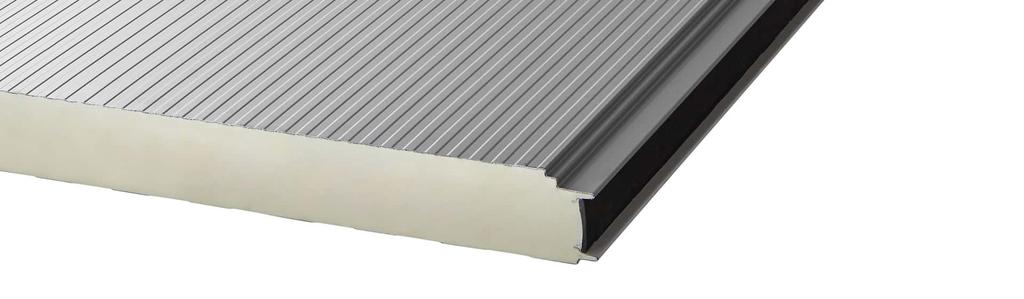

PŁYTA WARSTWOWA ŚCIENNA PU-WPLUS (POLIURETAN) UKRYTE

Transkrypt

1 PŁYTA WARSTWOWA ŚCIENNA PU-WPLUS (POLIURETAN) UKRYTE MOCOWANIE GDY WAŻNA JEST TERMOIZOLACYJNOŚĆ IESTETYKA... Rdzeń ztwardej pianki poliuretanowej doskonale zabezpiecza budynki termicznie. Gwarantuje to znakomity współczynnik przewodzenia ciepła napoziomie λ=0,022 nieosiągalny dla płyt z rdzeniem styropianowym lub zwełny mineralnej. Ukryte mocowanie oznacza, że łączniki płyt są niewidoczne, copoprawiawalory estetyczne obiektu. Znakomita izolacyjność Płyty warstwowe Balex Metal z poliuretanu (PIR) cechuje wysoka termoizolacyjność. Współczynnik lambda wynosi 0,022 (W/mK), co czyni ten produkt bezkonkurencyjnym wśród materiałów tej samej kategorii.

2 Wysoka szczelność ogniowa Zapewnia ją unikatowe obustronne ukształtowanie styku płyt i zamka. Estetyczny wygląd elewacji Ukryte połączenie konstrukcyjne sprawia, że powierzchnia płyt prezentuje się bardzo nowocześnie, a szeroka paleta profilowań okładzin zewnętrznych pozwala na indywidualny dobór wyglądu elewacji. Łatwy montaż Odpowiednie wyprofilowanie zamka, rowek wzdłużny i stożkowe pochylenie powierzchni styku wewnętrznego sprawiają, że montaż płyt odbywa się błyskawicznie. ZASTOSOWANIE Płyty warstwowe Balex Metal są materiałem osłonowym dla obiektów oprzeznaczeniu przemysłowym, który pełni jednoczesnie funkcję termoizolacyjną. Płyty wykorzystane mogą być jako ściany zewnętrzne idziałowe, atakże jako lekka obudowa ścian. Znajdują one szerokie zastosowanie wróżnego rodzaju obiektach o przeznaczeniu: przemysłowym handlowym rolniczym biurowym sportowym Materiał może być wykorzystany downoszenia ścian, m. in.: magazynów, sklepów wielkopowierzchniowych, zakładów produkcyjnych, centrów logistycznych, przechowalni żywności, obiektów sportowych, iinnych. PARAMETRY TECHNICZNE Nazwa Płyty warstwowe zrdzeniem poliuretanowym, ścienne zukrytym mocowaniem PU-W-PLUS

3 Rdzeń sztywna pianka poliuretanowa PIR / gęstość: 40 (+/-3) kg/m3 Grubość okładzin 0,40 / 0,50 / 0,60 / 0,70 Gatunek stali S250GD - S280GD;nierdzewna (1.4301) (okładzina wewnętrzna) SP poliester 25μm, SP poliester mat Perła 35 μm, HDP poliester mat, PVC(F) "foodsafe", alucynk+easyfilm, CESAR Powłoki PUR 55μm Długość płyt * Szerokość całkowita Szerokość efektywna Grubość rdzenia Masa [kg/m2] Izolacyjność cieplna U C [W/m2K] ,38 12,11 12,91 13,81 11,41 12,11 12,87 13,75 0,39 0,28 0,22 0,19 0,39 0,28 0,22 0,19 Odporność ogniowa - EI15 - Odporność naogień EI15 NRO** zewnętrzny Reakcja naogień B-s2.d0 *produkcjęmaksymalnej długości płyt należy uzgodnić zprzedstawicielem handlowym **nierozprzestrzeniające ognia Długość płyty Powłoka Strona minimalna maksymalna płyty Grubość okładziny Profilacja*** Sp Sp poliester CESAR poliester mat PUR "foodsafe" alucynk stal nierdzewna Perła 0,50 / zewnętrzna PUWPLUS 0,60 / S/L/M/G x x x x L/G x x x x x x 0, * ,40 / wewnętrzna 0,50 / 0,60 / 0,70 Długość płyty Powłoka Strona minimalna maksymalna płyty Grubość okładziny Profilacja*** Sp Sp poliester CESAR poliester mat PUR "foodsafe" alucynk x stal nierdzewna Perła PUWPLUS ,50 / * zewnętrzna 0,60 / 0,70 R/ L / M / G x x x

4 0,40 / wewnętrzna 0,50 / 0,60 / L/G x x x x x x 0,70 *produkcjęmaksymalnej długości płytnależy uzgodnić zprzedstawicielem handlowym ***rozwinięcie skrótów profilowań: L - Liniowanie M - Mikroprofilowanie R - Rowkowanie G - Gładkie T - Trapezowe C - Clearline S - Softline DETAL POŁĄCZENIA PŁYT Zamek ukryty PRZEKRÓJ PŁYTY RODZAJE PROFILOWANIA OKŁADZIN

5 Liniowanie (L) okładzina zewnętrzna (moduł 1000) okładzina wewnętrzna Softline (S) okładzina zewnętrzna Mikroprofilowanie (M) okładzina zewnętrzna Gładkie (G) okładzina zewnętrzna okładzina wewnętrzna

6 dostępne dla okładzin o grubości minimum 0,50 mm Rowkowanie (R) okładzina zewnętrzna (moduł 1050) KOLORY POWŁOKI PREMIUM CESAR PUR55 - POLIURETAN Z POLIAMIDEM biały 9010 ceglasty 8004 czarny 9005 czekoladowo-brązowy 8017 grafitowy 7016 silver metalic 9006 szaroaluminiowy 9007 wiśnia 3009 POWŁOKI ORGANICZNE SP POLIESTER biały 9010 ceglasty 8004 ciemnozielony 6005 czarny 9005 czekoladowobrązowy 8017 czerwonobrązowy 8012

7 czerwony 3011 grafitowoszary 7024 grafitowy 7016 jasnoszary 7035 jodłowozielony 6020 koralowo-czerowny 3016 kość słoniowa 1015 ognistoczerwony 3000 rezedowozielony 6011 silver metalic 9006 sygnałowoniebieski 5010 sygnałowożółty 1003 szaroaluminiowy 9007 szarobiały 9002 ciemnobrązowy 8019 ceglasty 8620M czarny 9005M grafitowoszary 7591M grafitowy 7016M jodłowozielony 6490M czekoladowo-brązowy 8637M POWŁOKI ORGANICZNE SP POLIESTER MAT PERŁA POWŁOKI METALICZNE ALUCYNK+EASYFILM INNE PVC(F) FOOD SAFE 9010 STAL NIERDZEWNA

8
