CENTRUM TURYSTYCZNO DYDAKTYCZNE PRZY POTOKU KRÓLEWSKIM W ZABŁOCIU PROJEKT ZAGOSPODAROWANIA DZIAŁKI

Transkrypt

1 CENTRUM TURYSTYCZNO DYDAKTYCZNE PRZY POTOKU KRÓLEWSKIM W ZABŁOCIU PROJEKT ZAGOSPODAROWANIA DZIAŁKI BUDOWA: ARCHITEKT. -BUDOWA OGRODZENIA -BUDOWA MIEJSC POSTOJOWYCH -BUDOWA OBIEKTÓW MAŁEJ W MIEJSCU PUBLICZNYM LOKALIZACJA: DZIAŁKA NR 137/20 i137/21 ZABŁOCIE INWESTOR: GMINA BISKUPICE TOMASZKOWICE WIELICZKA OPRACOWAŁ:

2 SPIS ZAWARTOŚCI 1. Wypis z miejscowego Planu Zagospodarowania Przestrzennego 2. Wyrys z planu obejmujący przedmiotowe działki 3. Warunki wykonania ogrodzenia działek 4. Uzgodnienia z dysponentami sieci kolidującymi z ogrodzeniem 5. Uprawnienia projektanta i wpis do Izby 6. Oświadczenie projektanta 7. Projekt zagospodarowania działek na mapie syt wys. w skali 1: Opis do projektu zagospodarowania 9. Rysunek ukształtowania terenu. 10. Urządzenia ścieżki dydaktycznej rysunki: - betonowy stół do gry w szachy, - płotki do przeskoków- ścieżka zdrowia, - tablica rysunkowa, - gra interaktywna kółko i krzyżyk, - piaskownica sześciokątna zadaszona, - piramida wspinaczkowa mini, - zestaw Karolinka - ławka drewniana z oparciem i stół, - płot drewniany. 11.Szkic wykonania ogrodzenia z siatki powlekanej na słupkach metalowych. 12.Szkic projektowane j furtki. 13.BIOZ

3 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA DZIAŁEK NR 137/20 I 137/21 WE WSI ZABŁOCIE gm. BISKUPICE 1. Podstawa opracowania - zlecenie inwestora - mapa działek - wypis z Miejscowego Planu Zagospodarowania Przestrzennego - uzgodnienia z inwestorem - uzgodnienia z dysponentami sieci - teletechnicznej i wody 2. Dane ogólne działek i ich obecne zagospodarowanie. Działki Nr 137/20 i 137/21 położone są we wsi Zabłocie gm. Biskupice położone są wzdłuż drogi gminnej nr 94 i 117. Działka Nr 137/21 ma kształt zbliżony do trapezu. Zabudowana jest budynkiem użyteczności publicznej, w którym mieści się świetlica. Budynek oznaczony jest na mapie symbolem Bi. Do budynku wykonane są przyłącza: wody, energii elektrycznej, kanalizacji deszczowej, sanitarnej i teletechnicznej. Ścieki sanitarne odprowadzane są do szczelnego okresowo wybieralnego zbiornika fekalnego zlokalizowanego na działce Nr 137/21. Działka jest ogrodzona ogrodzeniem z siatki na słupkach metalowych osadzonych w fundamencie betonowym. Całość działki leży w obszarze UC - usługi komercyjne. Na działce Nr 137/20 usytuowany jest zbiornik fekalny, oraz stacja trafo. Wzdłuż wschodniej granicy przebiega rów oznaczony symbolem Wp - wody powierzchniowe- połączony z potokiem Królewski. Od strony północnej działkę przecina droga- j. utwardzona, która stanowi szlak drożny do budynku mieszkalnego oznaczonego nr 19. Działka w przeważającej części znajduje się w obszarze oznaczonym ZN. Niewielki obszar w zachodniej części leży w strefie UC. Zgodnie z Planem Zagospodarowania Przestrzennego jako przeznaczenie dopuszczalne w obszarze ZN ustala się dojścia piesze i podjazdy nie ujęte w planie,urządzenia i sieci infrastruktury technicznej oraz realizację urządzeń turystyki w rozumieniu przepisów odrębnych. Łączna powierzchnia terenów związanych z przeznaczeniem dopuszczalnym nie może przekraczać 10% powierzchni przeznaczenia podstawowego. Obliczenie wielkości terenu dopuszczalnego. Powierzchnia działki ha

4 pow zajęta przez urządz. na ścieżce dydakt m2 miejsca postojowe - 125m m2 = ha tj. 1,5%< 10% 3. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA W związku z dynamicznie rozwijającą się w gminie Biskupice turystyką pieszą i rowerową projektuje się zwiększenie ilości tras oraz miejsc postojowych na tych trasach. Jedną z projektowanych jest trasa rowerowa łącząca istniejącą trasę w Zabłociu z trasą w Jawczycach. Tereny należące do gminy zlokalizowane przy istniejących świetlicach w tych miejscowościach wykorzystane zostaną jako miejsca postojowe na wypoczynek. Wyposażone zostaną w takie urządzenia terenu,które służyć będą turystyce weekendowej, edukacyjnej i ochronie zdrowia. Żeby zapewnić swobodne przemieszczanie się zwierząt dziko żyjących pozostawiono za ścieżką dydaktyczną nieogrodzony pas o szerokości 24,0 m wraz z przejściami przez rowy. Od strony północnej taka możliwość przejścia jest drogą i częścią działki z miejscami postojowymi. Projektuje się wykonanie niwelacji całości terenu zagospodarowywanego. Punktem odniesienia do wykonania nowego ukształtowana jest poziom szlaku drożnego przechodzącego w północnej części działki. Poziom działki Nr 137/21 pozostaje bez zmian. Poziom działki Nr 137/20 w miejscu projektowanego terenu rekreacyjnego i zieleni projektuje się podnieść do poziomu +245,0m, natomiast w miejscu ścieżki dydaktycznej do poziomu+244,5m. 3.1.Ogólnodostępny zielony teren turystyczny. Teren przeznaczony pod urządzenia turystyczne to północny narożnik pomiędzy rowem W a drogą dojazdową i ogrodzeniem stacji trafo, oraz centralna część działki za budynkiem Świetlicy Środowiskowej. Na tym terenie zaprojektowano zielone -trawiaste ścieżki o szerokości 1,50m, wyznaczone przez nasadzoną zieleń średniej wysokości i klomb kwiatowy. Pozostały teren został ukształtowany i posiana została trawa.

5 3.2. Ogólnodostępna ścieżka dydaktyczna. W celu zapewnienia bezpieczeństwa osobom korzystającym ze ścieżki dydaktycznej część terenu została odgrodzona ogrodzeniem wewnętrznym o wysokości 1,20m z połowic drewnianych. Dojście do tej części zaprojektowano od strony miejsc postojowych. Jako podłoże w tej strefie ścieżki dydaktycznej zaprojektowano trawnik. W strefie za ogrodzeniem projektuje się nasadzenia krzewów. Wyposażenie ścieżki dydaktycznego : piramida wspinaczkowa - 1 szt. tablice rysunkowe - 2 szt. gra interaktywna kółko i krzyżyk 1 szt. ścieżka zdrowia 1 kpl. betonowy stół do gry w szachy 1 szt. piaskownica z zadaszeniem 1 szt. stolik - 4 szt. ławeczki 5 szt. zestaw Karolinka 1 szt. Ławeczki, stoliki i piaskownica nie są trwale powiązane z gruntem. Piramida wspinaczkowa oraz zestaw Karolinka są elementami ścieżki, które pozwalają traktować je jako punkty do obserwacji terenu. Wszystkie te urządzenia znajdujące się na ścieżce dydaktycznej posiadają certyfikaty zgodności IAF i spełniają wymagania norm europejskich. Strefy bezpieczeństwa poszczególnych urządzeń nie pokrywają się. Ścieżka dydaktyczna będzie oddzielona od pozostałego terenu ale nie będzie zamykana. Zgodnie z PN-EN 1176 wszystkie urządzenia podlegają corocznym przeglądom i pracom konserwatorskim. Montaż urządzeń w gruncie wykonany zostanie zgodnie z rysunkami załączonymi do niniejszego opracowania Miejsca postojowe. W północnej części działki za utwardzonym pasem drożnym zaprojektowano miejsca postojowe. Pięć stanowisk postojowych o wymiarach 2,30x5,00m oraz jedno dla osoby niepełnosprawnej o3,60x6,00m. Miejsca postojowe zlokalizowane będą na obszarze nie ogrodzonym. Wkomponowane zostały w istniejący trawnik jako place ograniczone krawężnikiem i utwardzone płytami betonowymi tzw. zielony parking. Wjazd na miejsca postojowe bezpośrednio z pasa drożnego wydzielonego na działce. Utwardzenie terenu w obszarze miejsc postojowych należy wykonać zgodnie z załączonym do opracowania szkicem przekrój przez miejsca postojowe.

6 3.4. Ogrodzenie terenu. Ogrodzenie terenu od strony drogi gminnej NR 94 i 117 zaprojektowano zgodnie z wytycznymi zawartymi w piśmie nr 704e/2/2009 z dnia tj 0,75m od drogi. Zaprojektowano ogrodzenie z siatki powlekanej o wysokości 1,50m osadzonej na słupkach metalowych. Słupki osadzonych w fundamencie z betonu. Poziom posadowienia fundamentu pod słupkami -0,80m. Wysokość cokołu słupków i cokołu między słupkami 30,0 cm powyżej poziomu terenu.

7 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Podstawa: Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. Ust. Nr 120 poz z Adres: Działki Nr 137/20 i 137/21 w Zabłciu gmina Biskupice Inwestor: Gmina Biskupice Tomaszkowice Wieliczka jednostka autorska PUB COMPLEX J.Lepiarz ul. Słowackiego Wieliczka

8 1. Wykaz projektowanych obiektów budowlanych Budowa ogrodzenia od strony drogi, miejsc postojowych oraz obiektów małej architektury w miejscu publicznym w miejscowości Zabłocie Gmina Biskupice. 2. Zakres robót - roboty ziemne wykonanie niwelacji terenu, wykopy pod fundament ogrodzenia i pod wykonanie podbudowy na miejscach postojowych. - roboty montażowe urządzeń na ścieżce dydaktycznej - roboty ślusarskie związane z montażem ogrodzenia i elementów wyposażenia ścieżki 3. Zagospodarowanie działki Działka 137/21 zabudowana jest budynkiem Świetlicy wraz z infrastrukturą towarzyszącą. Na działce Nr 137/20 wbudowane jest szambo oraz stacja trafo 4. Wskazanie zagrożeń W trakcie realizacji robót występują następujące zagrożenia: - związane z używaniem elektronarzędzi występujące przez cały czas trwania budowy, - związane z ruchem pojazdów po drodze, - związane z nieprzestrzeganiem zasad bezpieczeństwa osobistego, - związane z nieprzestrzeganiem podstawowych zasad BHP na poszczególnych stanowiskach pracy. 5. Środki zapobiegawcze - Odpowiednia organizacja robót budowlanych, - Właściwe oświetlenie terenu budowy, - Właściwe zabezpieczenie podestów i dróg transportowych, - Właściwa eksploatacja maszyn i urządzeń technicznych.

9 6. Instruktaż pracowników Instruktaż wstępny: Instruktaż dla pracowników, którzy podejmują pracę na budowie po raz pierwszy, a obejmujący ogólne zasady BHP ze szczególnym uwzględnieniem specyficznego charakteru robót budowlanych. Instruktaż stanowiskowy: Instruktaż dla pracowników przystępujących do nowego rodzaju robót budowlanych, obejmujący szkolenie bardziej szczegółowe związane z specyfiką podejmowanego rodzaju robót, określonym miejscem pracy i urządzeniami technicznymi. Dokumentacja BHP Wszystkie szkolenia oraz ich uczestników należy odnotować w specjalnie prowadzonej dokumentacji BHP (książka szkoleń). Uczestnicy szkolenia powinni potwierdzić ten fakt własnoręcznym podpisem. 7. Wskazanie środków technicznych i organizacyjnych. zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń.

10

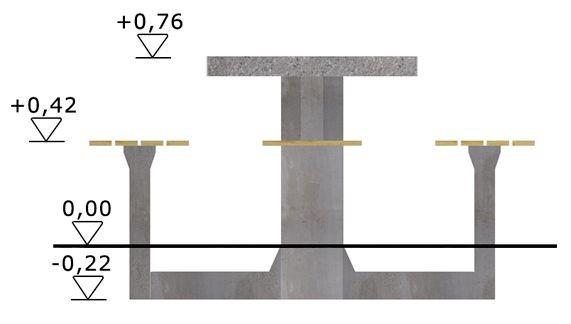

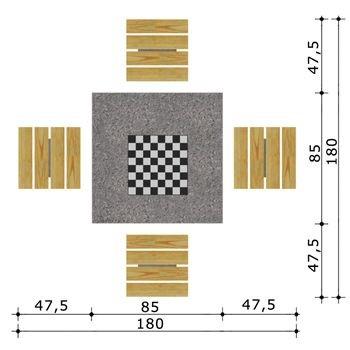

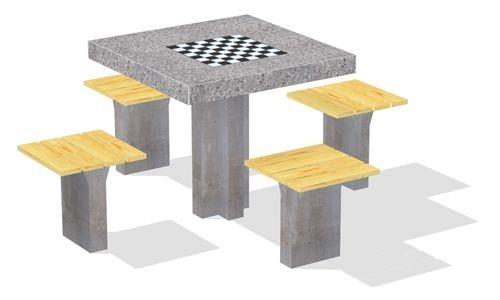

11 Betonowy stół do gry w szachy lub chińczyka 3-15 WYMIARY URZĄDZENIA Szerokość 1,80m Długość 1,80m Wysokość 0,76m

12

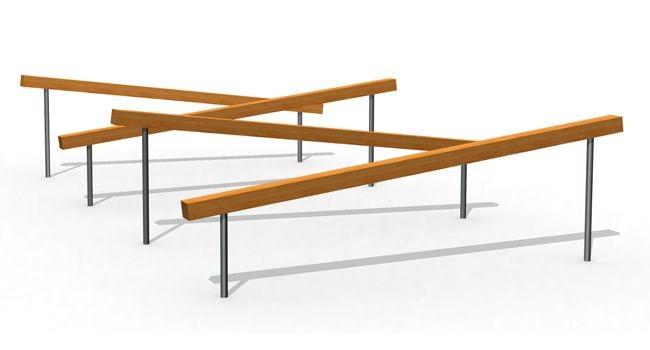

13 Płotki do przeskoków od 7 WYMIARY URZĄDZENIA Szerokość Długość Wysokość Strefa użytkowania urządzenia U Strefa funkcjonowania urządzenia F 3,00 m 4,89 m 0,94 m 64,25 m2 45,12 m2

14

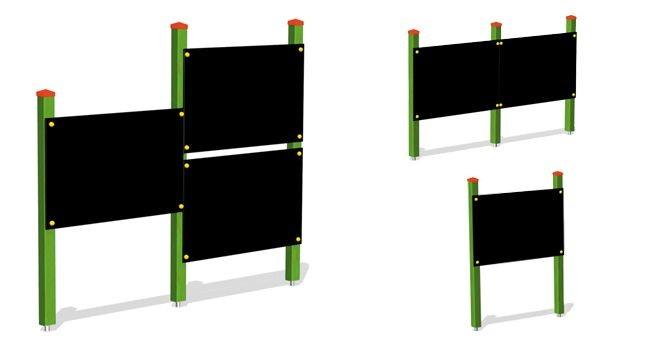

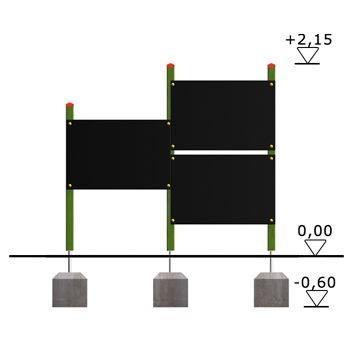

15 Tablica rysunkowa 7-15 Tablica rysunkowa umożliwiająca ustawienie w czterech konfiguracjach. WYMIARY URZĄDZENIA Szerokość Długość Wysokość Strefa użytkowania urządzenia U Strefa funkcjonowania urządzenia F 0,11 m 2,87 m 2,15 m 19,17 m2 8,84 m2

16

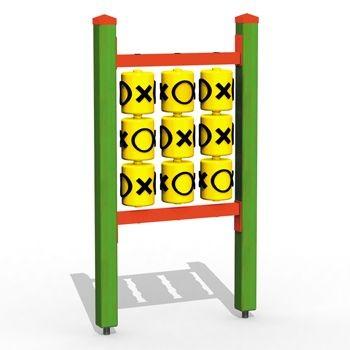

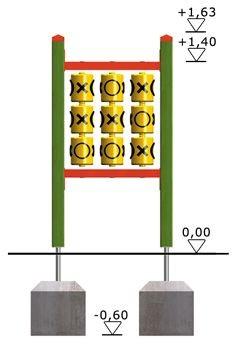

17 Gra interaktywna Kółko i Krzyżyk WYMIARY URZĄDZENIA Szerokość 0,18 m Długość 0,88 m Wysokość 1,63m Strefa użytkowania urządzenia U 10,32m2 Strefa funkcjonowania urządzenia F 2,71m2

18

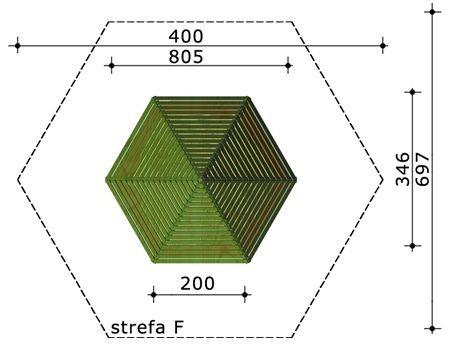

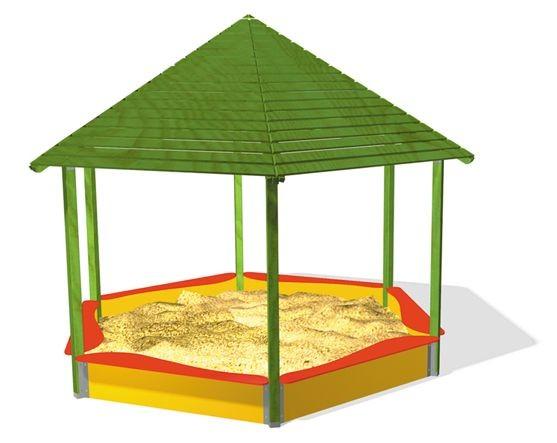

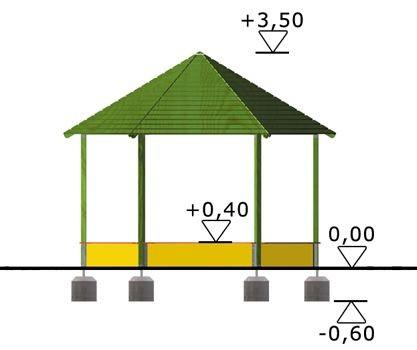

19 Piaskownica sześciokątna zadaszona 3-7 WYMIARY URZĄDZENIA Szerokość Długość Wysokość Strefa funkcjonowania urządzenia F WYMIARY PACZKI Wymiary spakowanego urządzenia Waga spakowanego urządzenia 3,65 m 4,00 m 3,50 m 41,56 m2 3,2/0,5/0,5 m 130 kg

20

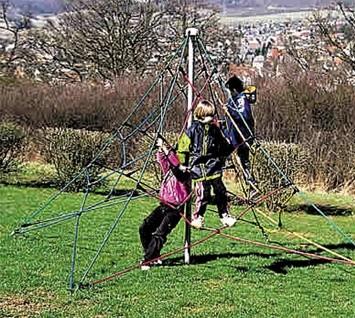

21 Piramida wspinaczkowa MINI 2,5m WYMIARY URZĄDZENIA Szerokość 5,80m Długość 5,80m Wysokość 2,50m Strefa funkcjonowania urządzenia F 83,80m2

22

23

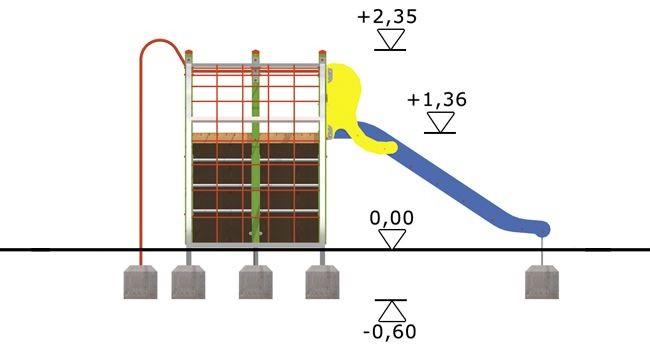

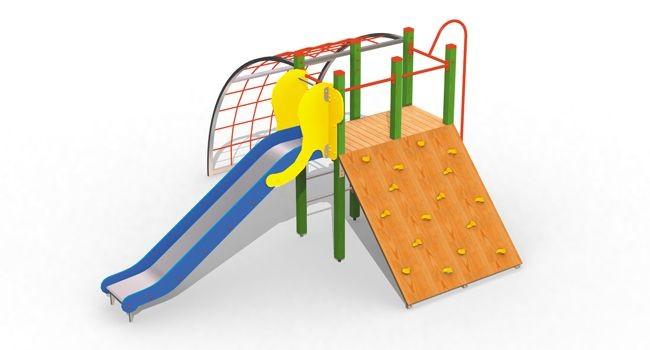

24 Zestaw Karolinka 7-15 Zestaw Karolinka połączenie linarium łukowego, ścianek alpinistycznych, rury strażackiej i zjeżdżalni na niewielkiej przestrzeni. WYMIARY URZĄDZENIA Szerokość 4,38 m Długość 5,11 m Wysokość 2,35 m Strefa użytkowania urządzenia U 62,6 m2 Strefa funkcjonowania urządzenia F 41,75 m2 WYMIARY PACZKI Wymiary spakowanego urządzenia 0,9 x 1,5 x 4,0 m 1 szt. Waga spakowanego urządzenia 580 kg ELEMENTY SKŁADOWE - Wieża bez dachu na 136cm : 2 szt. - Ścianka alpinistyczna pochyła na 136cm : 2 szt. - Drabinka wejściowa na 136cm : 2 szt. - Przeplotnia łukowa : 1 szt. - Rura strażacka na 136cm : 1 szt. - Zjeżdżalnia 3,0m : 1 szt.

25

26

27 Ławka drewniana z oparciem Wymiary : 1,42 x 0,42 x 0,44 m Stół drewniany

28 Wymiary : 1,42 x 0,72 x 0,8 m

29 Płot drewniany z połowic wysokość 120 cm Sztachety szerokość 6 cm, grubość 2cm Listwa podłużna szerokość 6 cm. Grubość 4 cm Wzmocniony stężeniem ukośnym przekrój jak sztachet. Słupki z drewna o przekroju 5 x 5 cm zakotwione w gruncie na kotwach stalowych ocynkowanych. Drewno impregnowane lakierobejcą 2 x w kolorze
