1 = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = P R O J E K T B U D O W L A N Y (część : opisowo rysunkowa ) = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = Obiekt: utwardzenie placu i zagospodarowanie terenu - budowa obiektów małej architektury i montaż elementów małej architektury o charakterze użytkowym (elementy placu zabaw), -utwardzenie placu wykonanie nawierzchni asfaltowej Miejscowość : Tworkowa, dz. nr 370/1 Gmina : Czchów Powiat : brzeski Województwo : małopolskie Inwestor : Gmina Czchów Projektował : inż. Anna Hołyst Czerwiec 2012r. = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

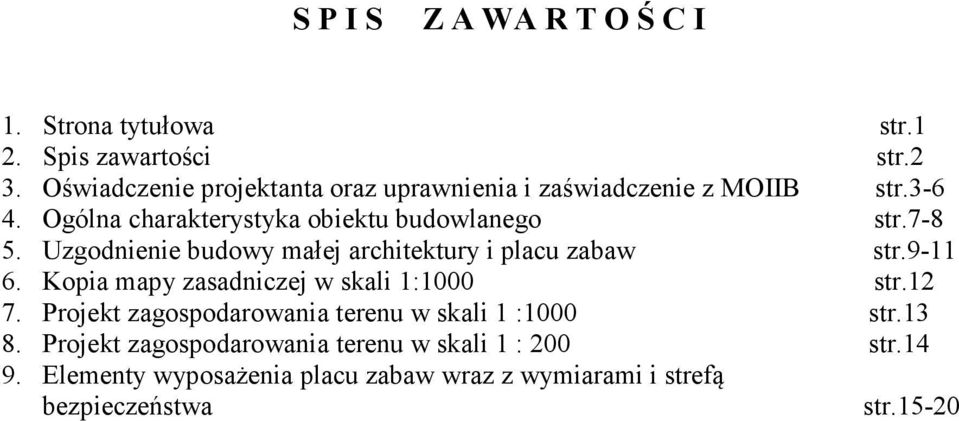

2 S P I S Z A WA R T O Ś C I 1. Strona tytułowa str.1 2. Spis zawartości str.2 3. Oświadczenie projektanta oraz uprawnienia i zaświadczenie z MOIIB str Ogólna charakterystyka obiektu budowlanego str Uzgodnienie budowy małej architektury i placu zabaw str Kopia mapy zasadniczej w skali 1:1000 str Projekt zagospodarowania terenu w skali 1 :1000 str Projekt zagospodarowania terenu w skali 1 : 200 str Elementy wyposażenia placu zabaw wraz z wymiarami i strefą bezpieczeństwa str.15-20

3 OŚWIADCZENIE O SPORZĄDZENIU PROJEKTU ZAGOSPODAROWNIA DZIAŁKI ZGODNIE Z PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ Po zapoznaniu się z przepisami ustawy Prawo budowlane Dz.U. z 2010r. Nr 243 poz.1623 z późniejszymi zmianami Oświadczam, Ŝe projekt zagospodarowania działki nr 370/1 w m. Tworkowa, gm. Czchów - z lokalizacją elementów małej architektury został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Czerwiec 2012 r.

4 OGÓLNA CHARAKTERYSTYKA OBIEKTU BUDOWLANEGO I ROBÓT BUDOWLANYCH na projektowanym zadaniu pn. :Utwardzenie placu i zagospodarowanie terenu - budowa obiektów małej architektury i montaż elementów małej architektury o charakterze użytkowym (elementy placu zabaw) - utwardzenie placu wykonanie nawierzchni asfaltowej 1. Podstawa opracowania. Umowa z Gminą Czchów Wyrys z mapy zasadniczej 2. Lokalizacja. Budowa obiektów małej architektury i montaż elementów małej architektury o charakterze użytkowym (elementy placu zabaw) oraz utwardzenie placu o nawierzchni asfaltowej zlokalizowane są w obrębie działki ewidencyjnych nr 370/1 w miejscowości Tworkowa, gmina Czchów. 3. Opis stanu istniejącego. W chwili obecnej teren przewidziany pod realizację przedmiotowego zadania nie jest zagospodarowany. Dojazd i dojście do projektowanego zadania zagospodarowania terenu istniejące z placu projektowanego do utwardzenia i z boiska szkolnego. 4. Zakres robót objętych opracowaniem : W ramach projektowanego przedsięwzięcia pn.: Budowa obiektów małej architektury i montaż elementów małej architektury o charakterze użytkowym (elementy placu zabaw), i utwardzenie placu wykonanie nawierzchni asfaltowej przewiduje się wykonanie robót w następującym zakresie : a) roboty przygotowawcze i ziemne: roboty pomiarowe plantowanie powierzchni gruntu rodzimego regulacja studzienek kanalizacyjnych nasadzenie drzew iglastych obsianie ziemi urodzajnej trawą wysiew nawozów mineralnych b) mała architektura dostarczenie i zamontowanie ław ogrodowych pojedynczych 2 szt dostarczenie i zamontowanie tablic informacyjnych 3szt dostarczenie i zamontowanie koszy na śmieci 1szt

5 c) urządzenie placu zabaw z wyposażeniem w zestawy zabawowe : dostawa i montaż zestawu zabawowego (mostek, wieża ze zjeżdżalnią, podwójna drabina, przeplotnia, pomost wiszący) d) utwardzenie placu: zerwanie starej nawierzchni grub. 15 cm wykonanie fundamentu pod figurę Św. Floriana roboty ziemne i przygotowawcze profilowanie i zagęszczanie wykonanie chodników i opaski wokół budynku z kostki betonowej ułożenie krawężnika przy wjeździe na plac wykonanie podbudowy górnej z kruszywa łamanego grub. 8 cm wykonanie nawierzchni asfaltowej Strefę bezpieczeństwa dla zestawu zabawowego uwidoczniono w części graficznej niniejszego projektu budowlanego. 5. Uwagi końcowe: a) Przedstawione rozwiązania projektowe spełniają wymagania ustawy z dnia 7 lipca 1994 roku "Prawo budowlane" (tekst jednolity Dz.U. z 2010r. Nr 243 poz.1623 z późn. zm.), rozporządzenia Ministra Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75, poz. 690 z 2002 roku z późn. zm. ) oraz innych przepisów i norm w tym zakresie. b) Uwagi ogólne dotyczące materiałów i prowadzenia robót: - Materiały budowlane oraz elementy prefabrykowane winny posiadać wymagane atesty i odpowiadać odpowiednim normom. - Roboty budowlane i rzemieślnicze wykonać zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami. - Wykonanie wszelkich robót instalacyjnych należy zlecać specjalistycznym zakładom. c) Zadaniem tego opracowania było przedstawienie takich rozwiązań technicznych aby, przy jednoczesnej aprobacie istniejącego stanu technicznego obiektu oraz ukształtowania terenu, przedstawić najlepsze z punktu wiedzy technicznej i ekonomii realizacji metody finansowego rozwiązania problemu wykonania opisanych wyżej robót budowlanych. Konieczne do wykonania roboty podzielono na odpowiednie działy uwzględniające specyfikę robót i kolejność ich wykonania. Czerwiec 2012r. Opracowała: inż. Anna Hołyst

6

7

8

9

10

11 ZESTAW ZABAWOWY Dane techniczne 1. Drewno sosnowe toczone cylindrycznie, rdzeniowe, bezrdzeniowe lub klejone wzdłużnie, impregnowane metodą próżniowo-ciśnieniową. 2. Sklejka wodoodporna z drewna liściastego, o bardzo wysokiej wytrzymałości, laminowana filmem melaminowym lub płyta HD PE. 3. Ślizgi w całości wykonane ze stali nierdzewnej z elementami ocynkowanymi i malowanymi proszkowo 4. Łączniki, łby, śruby i nakrętki są pochowane lub powlekane plastikiem. 5. Części wymagające dużej stabilności są wbetonowane na głębokość cm.

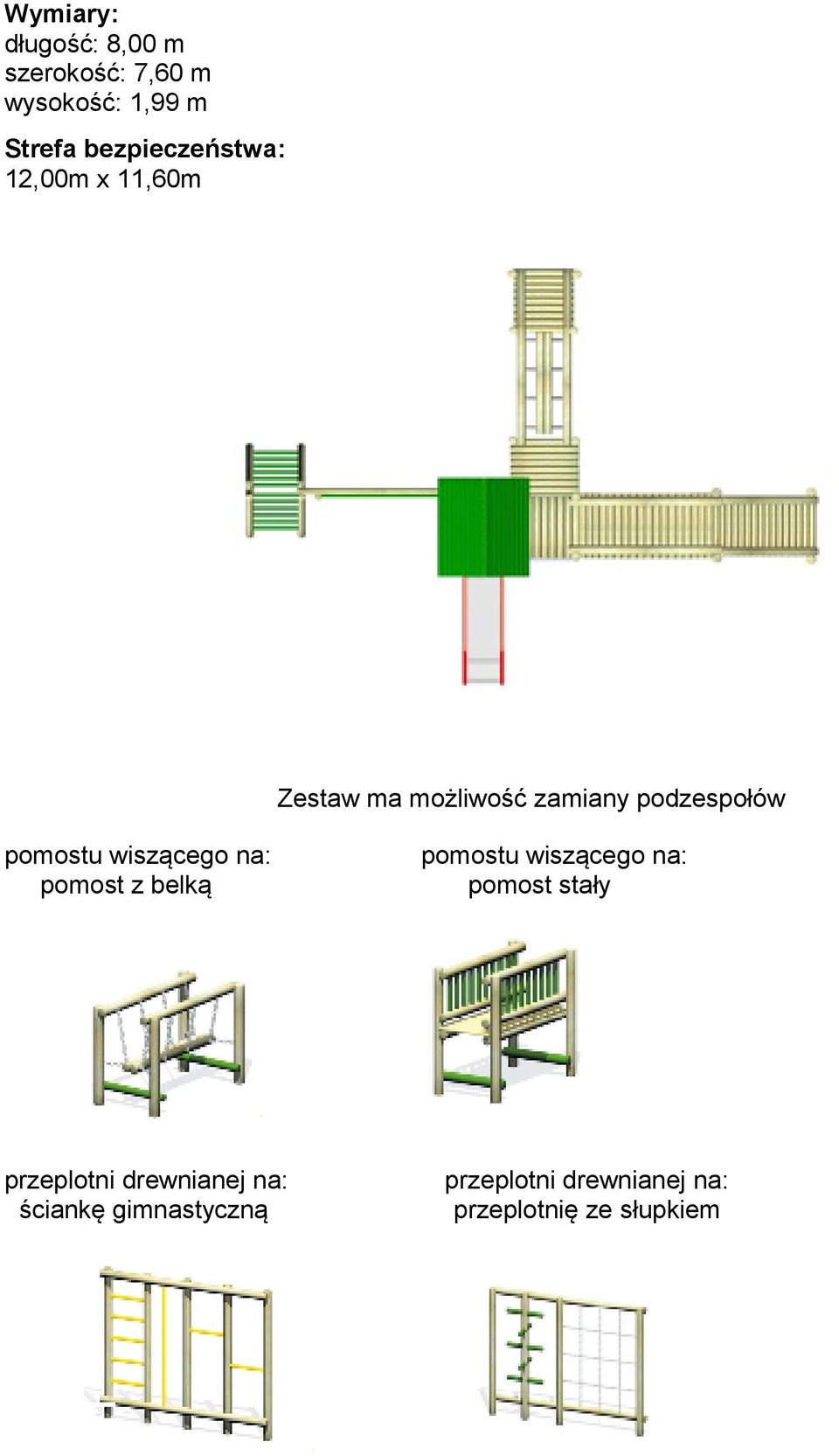

12 Wymiary: długość: 8,00 m szerokość: 7,60 m wysokość: 1,99 m Strefa bezpieczeństwa: 12,00m x 11,60m Zestaw ma możliwość zamiany podzespołów pomostu wiszącego na: pomost z belką pomostu wiszącego na: pomost stały przeplotni drewnianej na: ściankę gimnastyczną przeplotni drewnianej na: przeplotnię ze słupkiem

13 ŁAWKA Materiał: Kolory: siedzisko listwy z drewna iglastego podstawa odlew żeliwny, lakierowany siedzisko teak, orzech, palisander podstawa czerń, grafit DANE TECHNICZNE: długość 180cm szerokość 60cm wysokość - 80cm Opis: montaż przez przykręcenie do podbicia

14 KOSZ NA ŚMIECI Materiał: Kolory: daszek i korpus stal ocynkowana, malowana proszkowo słupek stalowo żeliwny, malowany proszkowo pojemnik z popielniczką stalowy, ocynkowany, malowany proszkowo czerń, grafit DANE TECHNICZNE: wysokość 110cm średnica 34cm pojemność 35l Opis: montaż przez zabetonowanie rury kotwiącej

15 TABLICA INFORMACYJNO - OGŁOSZENIOWA Wielkość blatu 1,0x200cm. Wysokość 3,5m
