1 PROJEKT BUDOWLANY REMONT OGÓLNODOSĘPNEGO PLACU ZABAW WYKONANIE NAWIERZCHNI KLOROWYCH W RAMACH PROGRAMU RADOSNA SZKOŁA PRZY SZKOLE W BISKUPICACH LOKALIZACJA: BISKUPICE DZIAŁKA NR 91/6 INWESTOR: GMINA BISKUPICE TOMASZKOWICE WIELICZKA OPRACOWAŁ: KWIECIEŃ 2010R.

2 SPIS ZAWARTOŚCI PROJEKTU 1. Mapa działki. 2. Oświadczenie projektanta. 3. Uprawnienia i wpis do Izby. 4. Projekt zagospodarowania działki. 5. Opis do projektu zagospodarowania działki. 6. Opis do projektu wykonania placu zabaw 7. Urządzenia zabawowe rysunki nr 1 nr 9 8. BIOZ

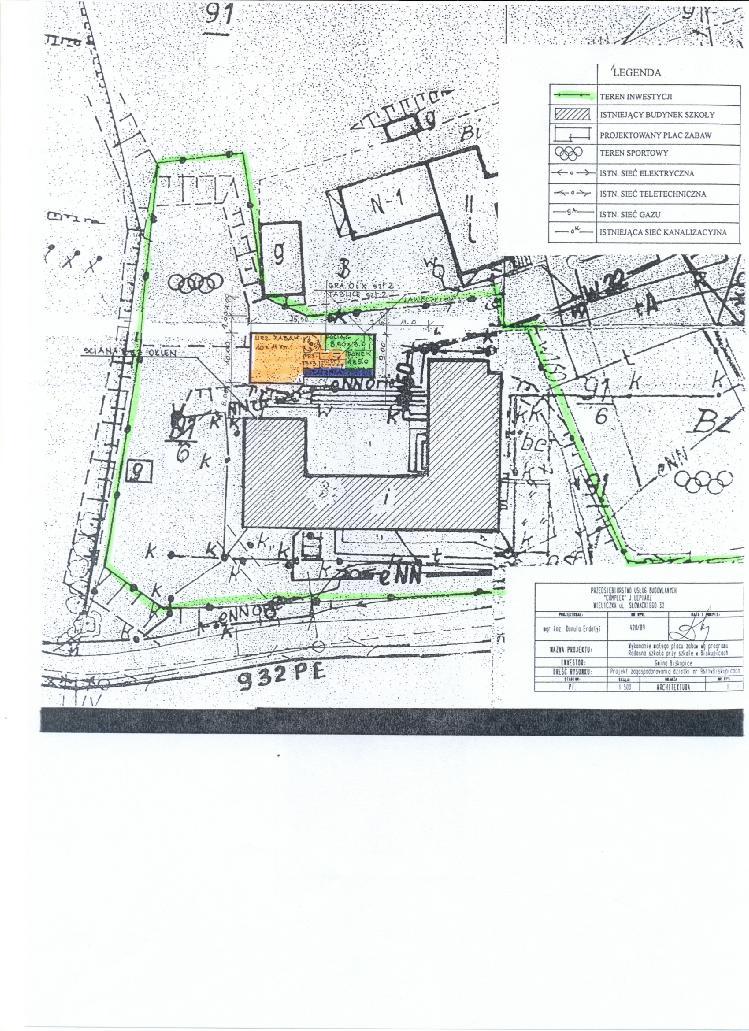

3

4 OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI NR 91/6 W BISKUPICACH 1. DANE OGÓLNE DZIAŁKI I JEJ ZAGOSPODAROWANIE Działka nr 91/6 położona jest we wsi Biskupice gm. Biskupice wzdłuż drogi nr 34. Posiada z w/wym drogi dwa zjazdy, pomiędzy którymi przechodzi równolegle wzdłuż dłuższego boku budynku szkoły droga pożarowa. Działka zabudowana jest budynkiem szkoły, w którym na ostatniej kondygnacji zachodniego skrzydła mieści się przedszkole. Za budynkiem szkoły znajduje się istniejący plac zabaw dla przedszkola i szkoły. Od strony przedszkola do placu zabaw wykonane jest dojście. Powierzchnia działki wynosi 0,94 ha. Powierzchnia zabudowy budynku szkoły wynosi 1088m2. Do budynku wykonane są przyłącza wody,kanalizacji,gazu oraz energii elektrycznej. Działka nie sąsiaduje ze zbiornikami i ciekami wodnymi, nie jest objęta ochroną konserwatorską i archeologiczną oraz nie leży na terenie wpływów górniczych. 2. PROJEKTOWANE ZAGOSPODAROWANIE Projektuje się wykonanie remontu placu zabaw przy szkole i przedszkolu z dostosowaniem go do wymogów pogolnodostępnego placu zabaw wg programu Radosna szkoła. Plac ma kształt połączonych ze sobą prostokątów o wymiarach 10,0x11,0 m i 14,50x 9,0 m. Jego odległość od granicy działki wynosi min.4,0m. Odległość od ściany bez okien budynku szkoły wynosi 8,00m a ściany z oknami 11,0m. Plac zabaw zostanie wygrodzony zielenią niską.

5 OPIS DO PROJEKTU WYKONANIA MAŁEGO SZKOLNEGO PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA 1. Dane ogólne. Remontowany plac zabaw zlokalizowany będzie w miejscu obecnego placu zabaw przedszkola tj. za budynkiem szkoły.wyposażony będzie w te same urządzenia co dotychczas. Dostosowane zostanie jego podłoże do wymogów Uchwały nr 112/2009 Rady Ministrów z dnia 7 lipca 2009r. powierzchnia małego szkolnego placu zabaw powinna wynosić ok 240m². Nawierzchnia, na której zostanie zainstalowany sprzęt rekreacyjny będzie wynosiła ok 150m² i pokryta zostanie pianką lub gumą amortyzującą upadek z wysokości 1,50m, w kolorze pomarańczowym w odcieniu PANTONE 152 C, RAL 2011-Tieforange. Około20m² będzie miało nawierzchnię syntetyczną typu tartan w kolorze niebieskim w odcieniu Pantone 540C, RAL Saphirblau. Około 70 m² pokryte zostanie trawą. 2. Wyposażenie w urządzenia zabawowe: ZESTAW ZABAWOWY szt 1 HUŚTAWKA SPRĘŻYNOWA szt1 HUŚTAWKA WAGOWA szt.1 PRZEJŚCIE RUROWE szt.1 DOMEK Z TABLICĄ szt.1 POCIĄG szt.1 TABLICE DO RYSOWANIA szt.2 GRA KÓŁKO I KRZYŻYK szt.2 ŁAWECZKI szt.2 Urządzenia zostaną wyposażone w tabliczki z opisem użytkowania. W celu zapewnienia bezpieczeństwa dzieciom plac zabaw zostanie ogrodzony nasadzeniami z zieleni niskiej. Odnowiony zostanie obowiązujący na placu zabaw regulamin. Montaż urządzeń zostanie wykonany zgodnie z technologią montażu przewidzianego dla urządzeń o konstrukcji drewnianej. Żeby zapewnić ciągłość bezpieczeństwa zgodnie z z PN-EN1176 wszystkie zainstalowane urządzenia zabawowe będą miały 1xw roku wykonany przegląd i konserwację.

6 3. MOCOWANIE URZĄDZEŃ DREWNIANYCH DO PODŁOŻA Bardzo istotnym zagadnieniem w montażu urządzeń jest ich stabilne posadowienie w podłożu. Tradycyjny sposób, stosowany w montażu urządzeń wykonanych z belek okrągłych, to zakopanie słupa w ziemi na głębokość 70cm, po uprzednim zabezpieczeniu przed wilgocią części podziemnej słupa. Dodatkowym czynnikiem mocującym jest tutaj około 10-centymetrowa warstwa suchej zaprawy cementowej wokół słupa, na głębokości 40cm. Szczególnie polecanym sposobem mocowania jest wykorzystanie kotew, pozwalające uniknąć procesu gnicia i butwienia drewna na styku z powierzchnią ziemi. Kotwy podnoszą belki o 10cm ponad poziom gruntu, co znacznie przedłuża żywotność drewna. Mocowane są do belek w trwały, estetyczny i bezpieczny sposób. Metalowe kotwy stosujemy standardowo do instalowania urządzeń grupy BK, można je także wykorzystywać do posadowienia urządzeń wykonanych z belek okrągłych. Urządzenia montowane na stałe w gruncie należy zamontować na wcześniej wykonanych fundamentach. Producenci urządzeń oferują gotowe fundamentyjako prefabrykaty żelbetowe dostosowane do wyrobów oraz typu podłoża zgodnie z PN i normami europejskimi. Montaż urządzeń na placu zabaw zostanie wykonany zgodnie z załączonymi do opracowania rysunkami. Piaskownica, pociąg, ławeczki, stolik i ławostół montowane są bezpośrednio na trawniku.

7 Wymiary zestawu: 8,00 m x 7,00 m Wysokośd swobodnego upadku: 1,20 m Przestrzeo minimalna:11,00 m x 10,00 m Wysokośd zestawu: 3,30 m Wysokości pomostu 1,20 m

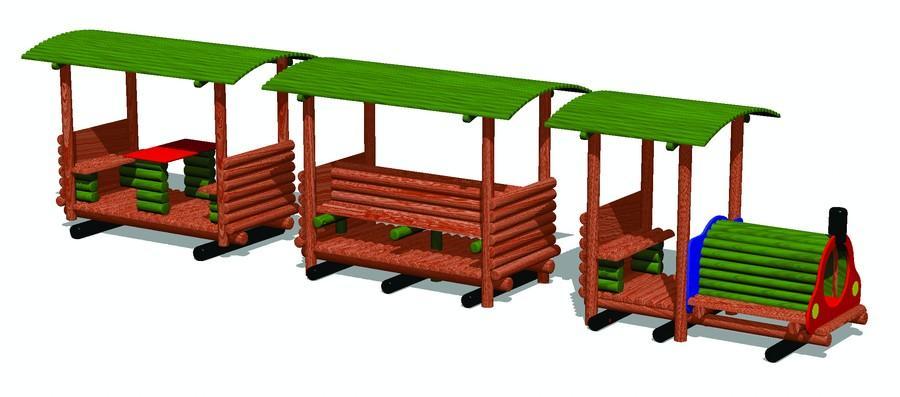

8 Zestaw pociąg.

9 Wymiary urządzenia: 1,00 m x 2,00 m Wysokość swobodnego upadku: 0,30 m Przestrzeo minimalna: 4,00 m x 5,00 m Wysokość urządzenia: 1,70 m

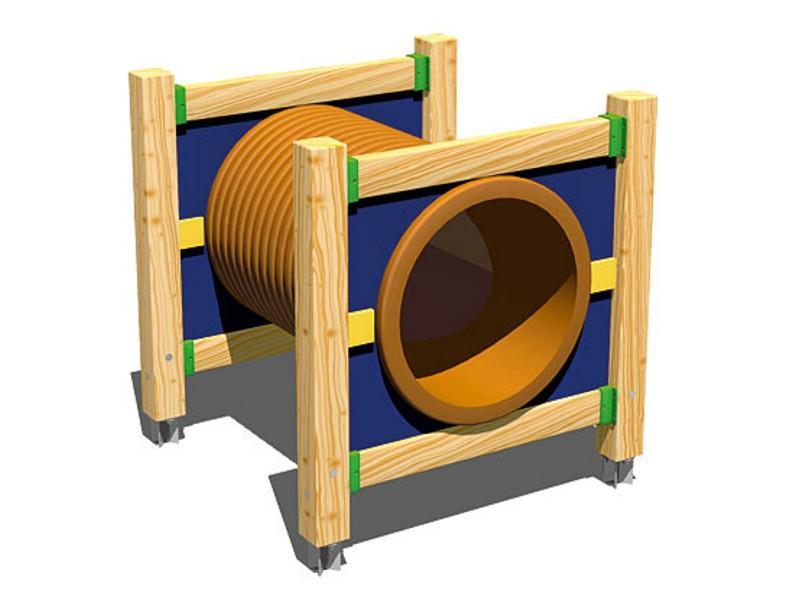

10 wymiary: 1,50 x 1,00 m wymiary strefy bezpieczeństwa: 3,00 x 3,00 m wysokość upadku: 0,35 m wysokość całkowita: 1,10 m

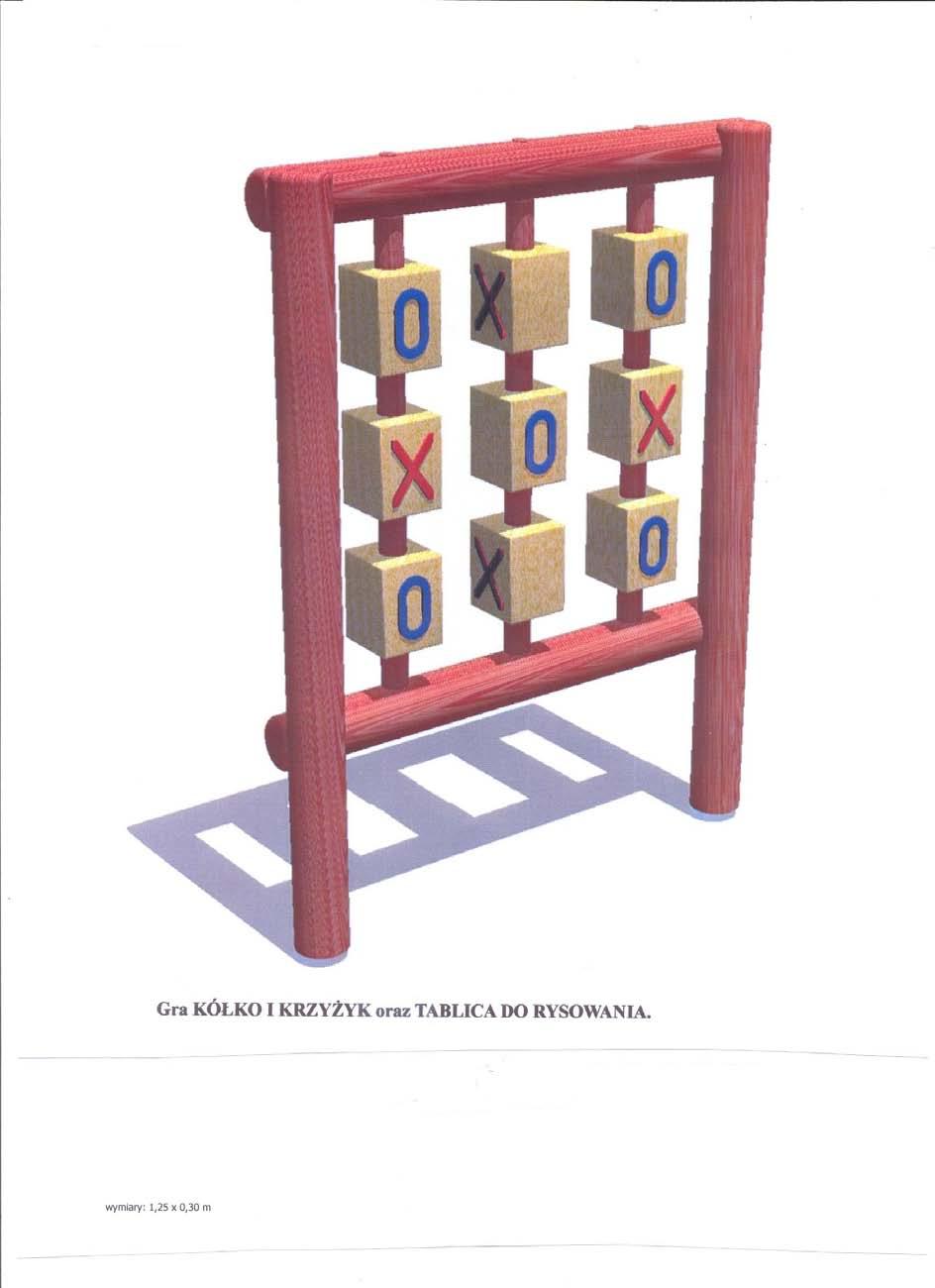

11

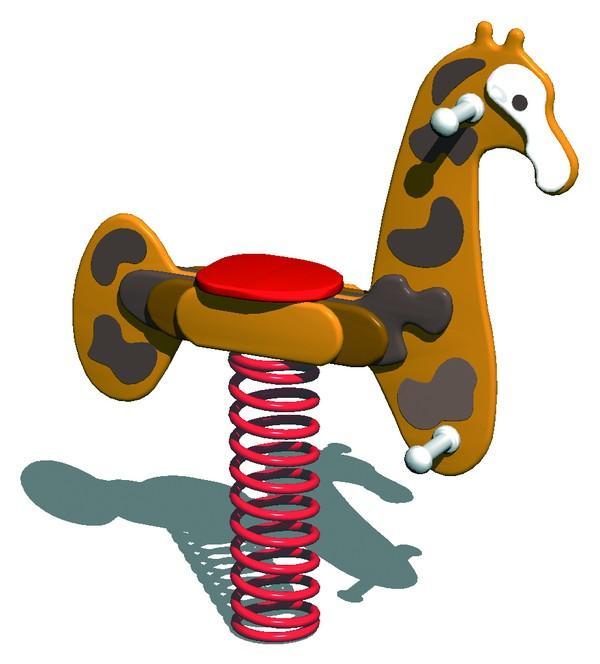

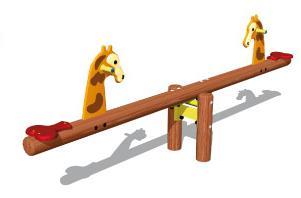

12 wymiary: 3,00 x 0,40 m wymiary strefy bezpieczeństwa: 5,00 x 2,40 m wysokość: 0,50 m wymiary: 0,90 x 0,30 m średnica strefy bezpieczeństwa: 3,00 m wysokość: 0,50 m

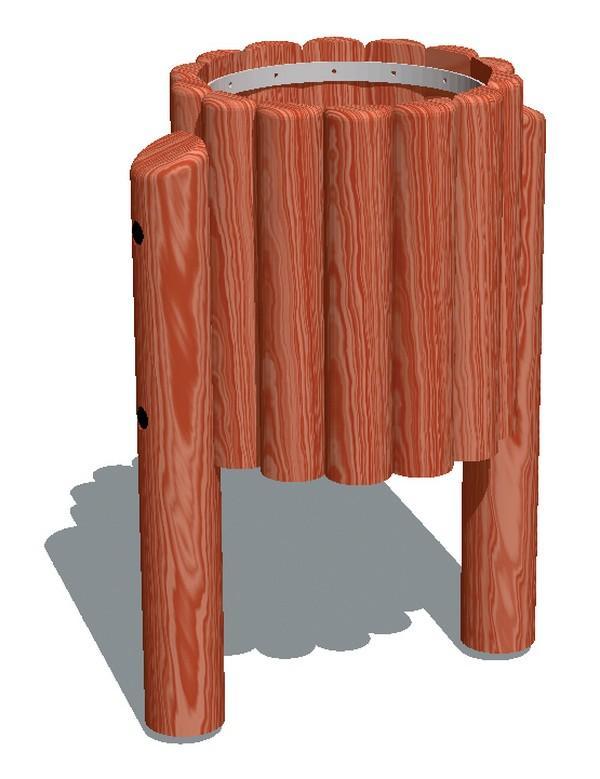

13 Wymiary średnica: 0,30 m pojemność wiadra: 30 l wysokość: 0,75 m

14

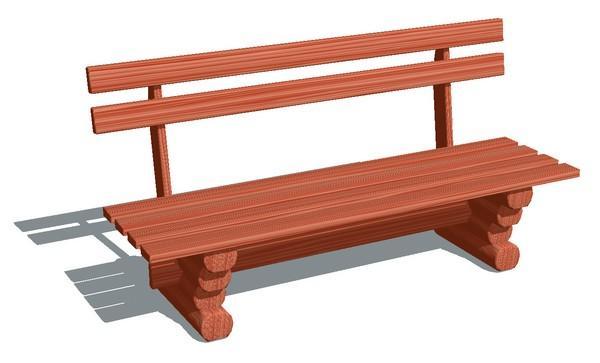

15 ŁAWKA WOLNOSTOJĄCA Wymiary montaż: wolnostojąca wymiary całkowite: 1,70 x 0,65 m wysokość siedziska: 0,40 m wysokość całkowita: 0,80 m

16 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Podstawa: Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. Ust. Nr 120 poz z Adres: Działka Nr 91/6 w.biskupicach Inwestor: Gmina Biskupice Tomaszkowice Wieliczka Jednostka autorska PUB COMPLEX J.Lepiarz ul. Słowackiego Wieliczka 1. Wykaz projektowanych obiektów budowlanych

17 Wykonanie placu zabaw 2. Zakres robót - wykonanie podbudowy pod nawierzchnie bezpieczne - wykonanie nawierzchni - wykonanie wykopów pod fundamenty urządzeń zabawowych - montaż fundamentów prefabrykowanych i kotew stalowych - montaż urządzeń zabawowych 3. Zagospodarowanie działki Działka Nr91/6 w Biskupicach zabudowana jest budynkiem szkoły i połączonej z nią sali gimnastycznej. 4. Wskazanie zagrożeń W trakcie realizacji robót występują następujące zagrożenia: - związane z ruchem pojazdów po drodze, - związane z nieprzestrzeganiem zasad bezpieczeństwa osobistego, związane z nieprzestrzeganiem podstawowych zasad BHP na poszczególnych stanowiskach pracy, związane z używaniem elektronarzędzi. 5. Środki zapobiegawcze - Odpowiednia organizacja robót budowlanych, - Właściwe oświetlenie terenu budowy, - Właściwe zabezpieczenie dróg transportowych, Właściwa eksploatacja maszyn i urządzeń technicznych. 6. Instruktaż pracowników Instruktaż wstępny:

18 Instruktaż dla pracowników, którzy podejmują pracę na budowie po raz pierwszy, a obejmujący ogólne zasady BHP ze szczególnym uwzględnieniem specyficznego charakteru robót budowlanych. Instruktaż stanowiskowy: Instruktaż dla pracowników przystępujących do nowego rodzaju robót budowlanych, obejmujący szkolenie bardziej szczegółowe związane z specyfiką podejmowanego rodzaju robót, określonym miejscem pracy i urządzeniami technicznymi. Dokumentacja BHP Wszystkie szkolenia oraz ich uczestników należy odnotować w specjalnie prowadzonej dokumentacji BHP (książka szkoleń). Uczestnicy szkolenia powinni potwierdzić ten fakt własnoręcznym podpisem. 7. Wskazanie środków technicznych i organizacyjnych. zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Nie dotyczy
