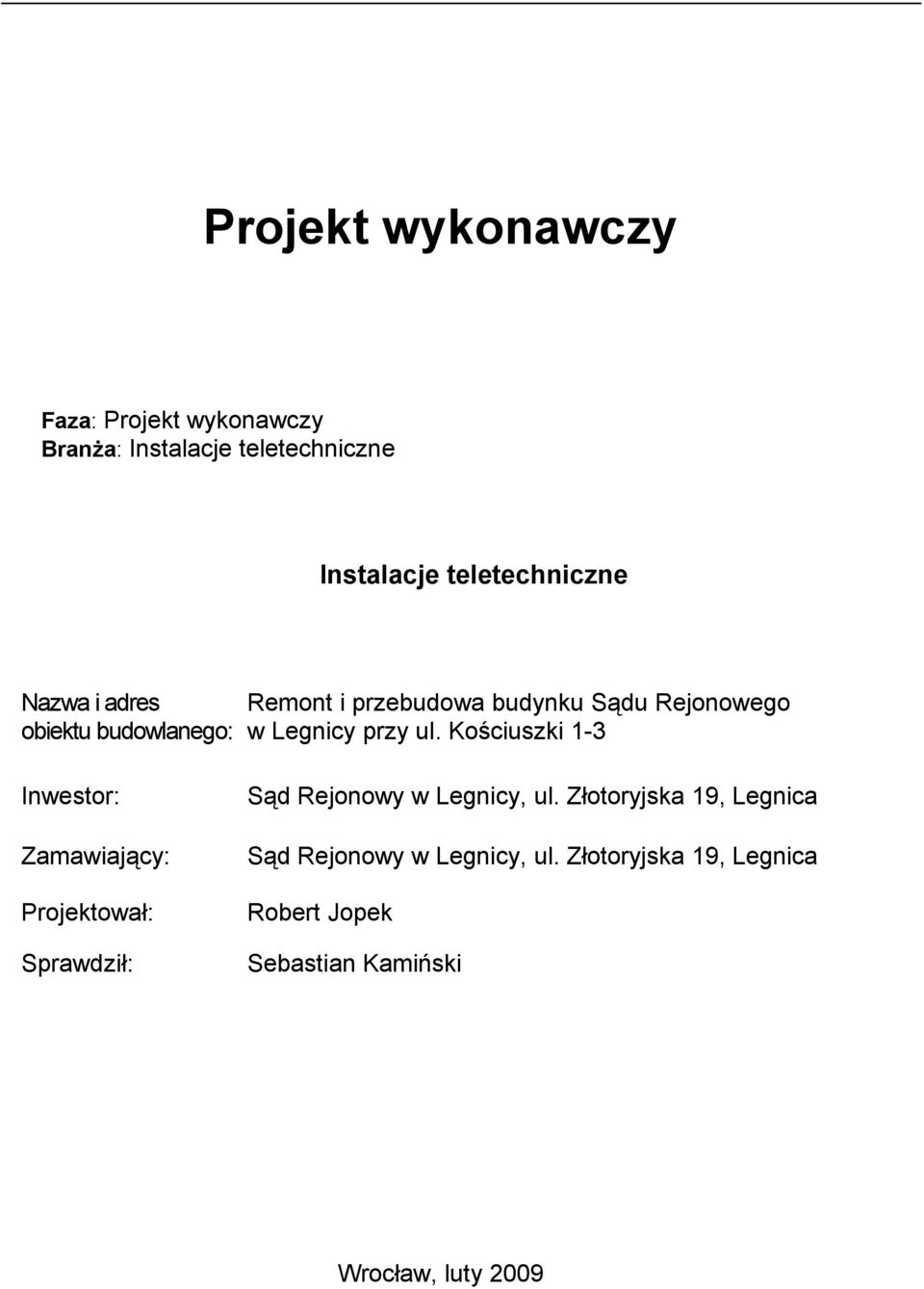

1 Projekt wykonawczy Faza: Projekt wykonawczy Branża: Instalacje teletechniczne Instalacje teletechniczne Nazwa i adres obiektu budowlanego: Remont i przebudowa budynku Sądu Rejonowego w Legnicy przy ul. Kościuszki 1-3 Inwestor: Zamawiający: Projektował: Sprawdził: Sąd Rejonowy w Legnicy, ul. Złotoryjska 19, Legnica Sąd Rejonowy w Legnicy, ul. Złotoryjska 19, Legnica Robert Jopek Sebastian Kamiński Wrocław, luty 2009

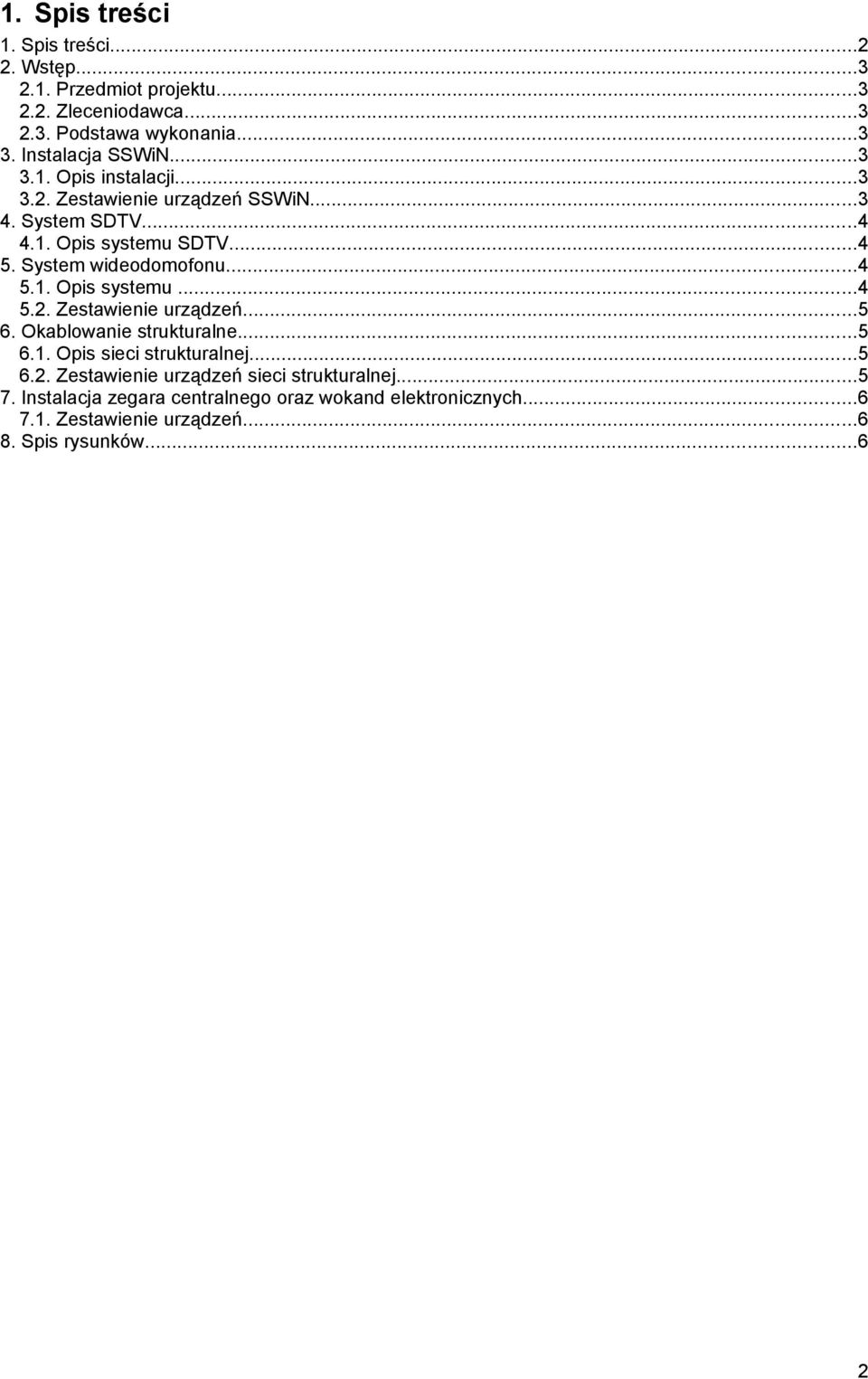

2 1. Spis treści 1. Spis treści Wstęp Przedmiot projektu Zleceniodawca Podstawa wykonania Instalacja SSWiN Opis instalacji Zestawienie urządzeń SSWiN System SDTV Opis systemu SDTV System wideodomofonu Opis systemu Zestawienie urządzeń Okablowanie strukturalne Opis sieci strukturalnej Zestawienie urządzeń sieci strukturalnej Instalacja zegara centralnego oraz wokand elektronicznych Zestawienie urządzeń Spis rysunków...6 2

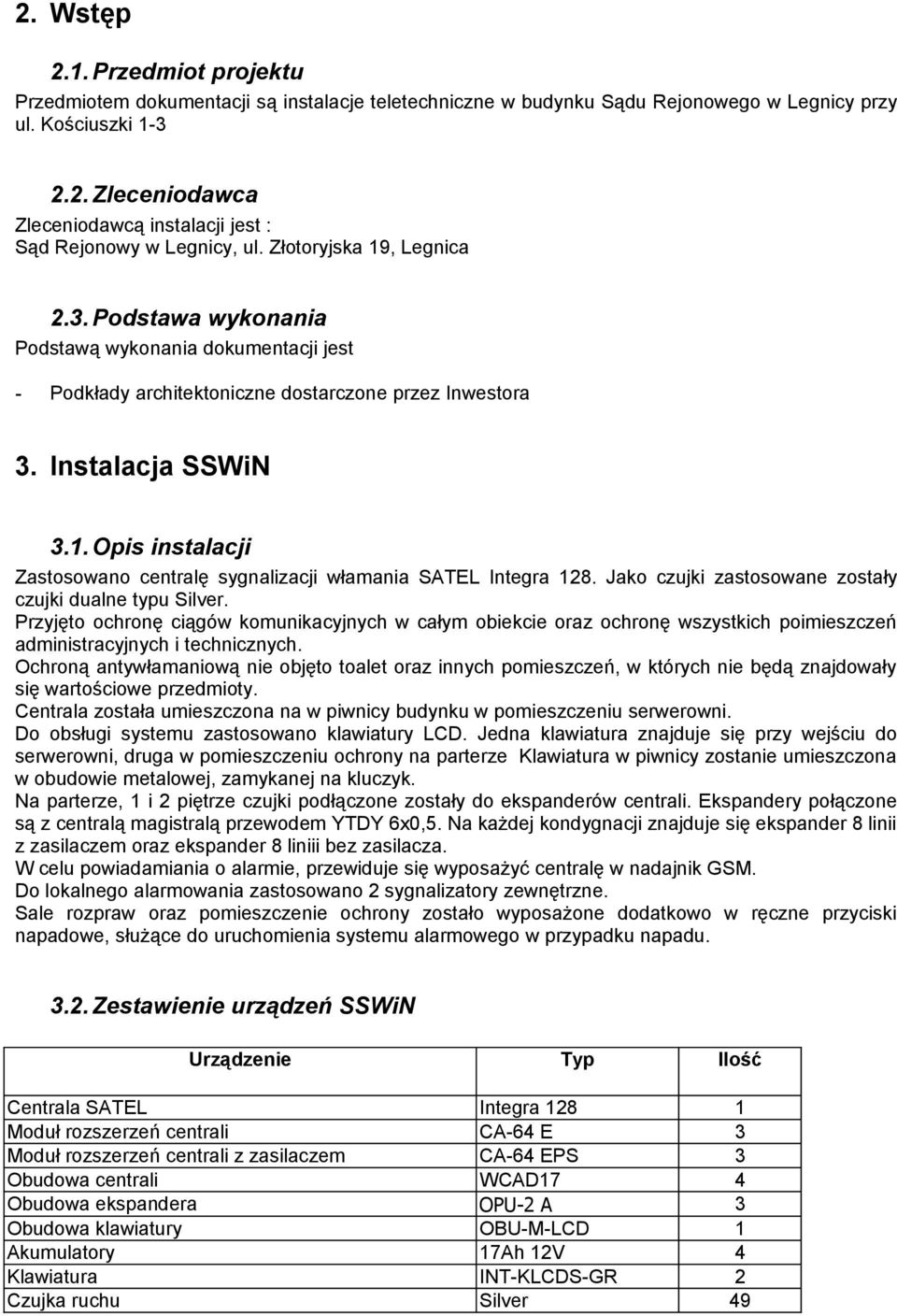

3 2. Wstęp 2.1. Przedmiot projektu Przedmiotem dokumentacji są instalacje teletechniczne w budynku Sądu Rejonowego w Legnicy przy ul. Kościuszki Zleceniodawca Zleceniodawcą instalacji jest : Sąd Rejonowy w Legnicy, ul. Złotoryjska 19, Legnica 2.3. Podstawa wykonania Podstawą wykonania dokumentacji jest - Podkłady architektoniczne dostarczone przez Inwestora 3. Instalacja SSWiN 3.1. Opis instalacji Zastosowano centralę sygnalizacji włamania SATEL Integra 128. Jako czujki zastosowane zostały czujki dualne typu Silver. Przyjęto ochronę ciągów komunikacyjnych w całym obiekcie oraz ochronę wszystkich poimieszczeń administracyjnych i technicznych. Ochroną antywłamaniową nie objęto toalet oraz innych pomieszczeń, w których nie będą znajdowały się wartościowe przedmioty. Centrala została umieszczona na w piwnicy budynku w pomieszczeniu serwerowni. Do obsługi systemu zastosowano klawiatury LCD. Jedna klawiatura znajduje się przy wejściu do serwerowni, druga w pomieszczeniu ochrony na parterze Klawiatura w piwnicy zostanie umieszczona w obudowie metalowej, zamykanej na kluczyk. Na parterze, 1 i 2 piętrze czujki podłączone zostały do ekspanderów centrali. Ekspandery połączone są z centralą magistralą przewodem YTDY 6x0,5. Na każdej kondygnacji znajduje się ekspander 8 linii z zasilaczem oraz ekspander 8 liniii bez zasilacza. W celu powiadamiania o alarmie, przewiduje się wyposażyć centralę w nadajnik GSM. Do lokalnego alarmowania zastosowano 2 sygnalizatory zewnętrzne. Sale rozpraw oraz pomieszczenie ochrony zostało wyposażone dodatkowo w ręczne przyciski napadowe, służące do uruchomienia systemu alarmowego w przypadku napadu Zestawienie urządzeń SSWiN Centrala SATEL Integra Moduł rozszerzeń centrali CA-64 E 3 Moduł rozszerzeń centrali z zasilaczem CA-64 EPS 3 Obudowa centrali WCAD17 4 Obudowa ekspandera OPU-2 A 3 Obudowa klawiatury OBU-M-LCD 1 Akumulatory 17Ah 12V 4 Klawiatura INT-KLCDS-GR 2 Czujka ruchu Silver 49

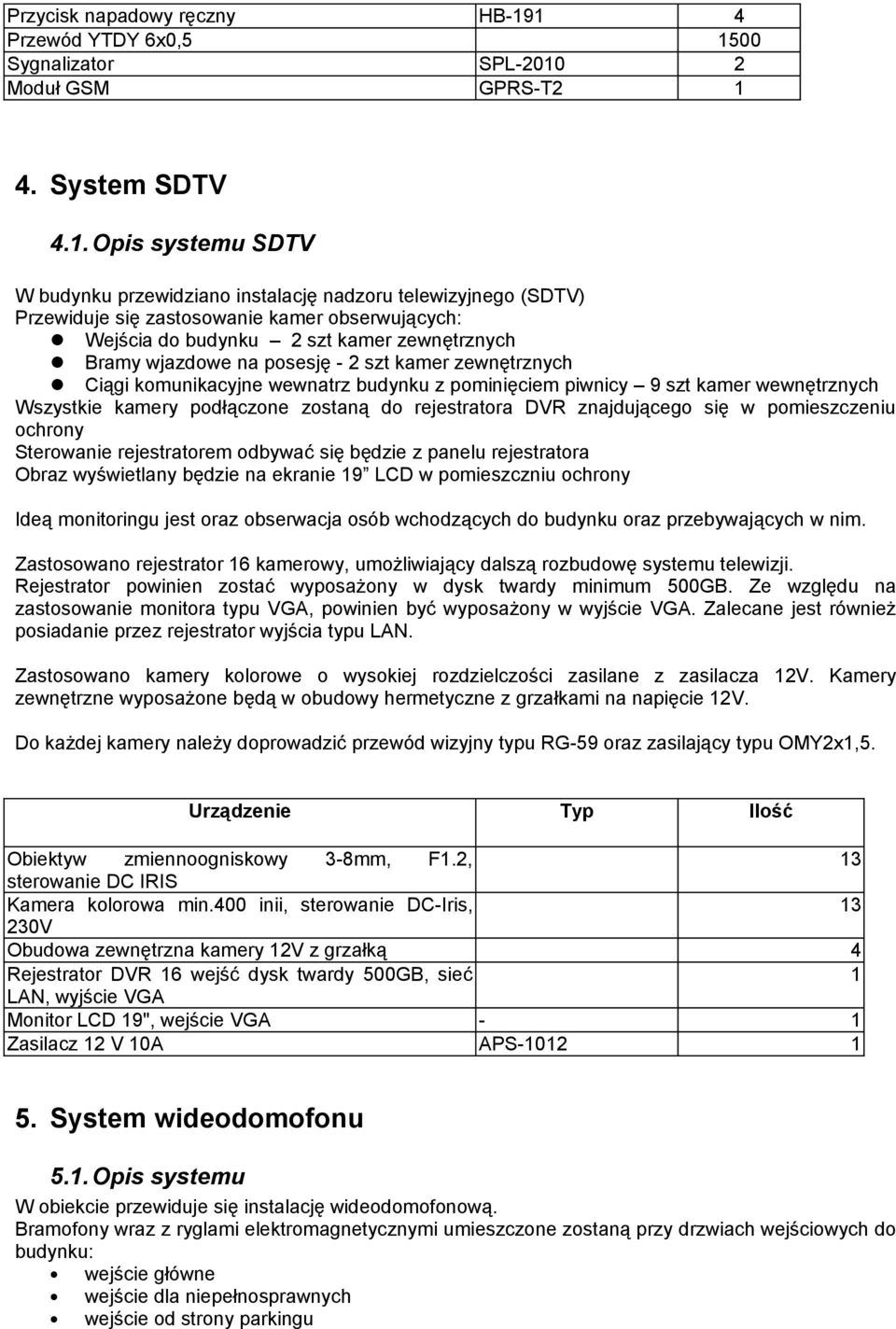

4 Przycisk napadowy ręczny HB Przewód YTDY 6x0, Sygnalizator SPL Moduł GSM GPRS-T System SDTV 4.1. Opis systemu SDTV W budynku przewidziano instalację nadzoru telewizyjnego (SDTV) Przewiduje się zastosowanie kamer obserwujących: Wejścia do budynku 2 szt kamer zewnętrznych Bramy wjazdowe na posesję - 2 szt kamer zewnętrznych Ciągi komunikacyjne wewnatrz budynku z pominięciem piwnicy 9 szt kamer wewnętrznych Wszystkie kamery podłączone zostaną do rejestratora DVR znajdującego się w pomieszczeniu ochrony Sterowanie rejestratorem odbywać się będzie z panelu rejestratora Obraz wyświetlany będzie na ekranie 19 LCD w pomieszczniu ochrony Ideą monitoringu jest oraz obserwacja osób wchodzących do budynku oraz przebywających w nim. Zastosowano rejestrator 16 kamerowy, umożliwiający dalszą rozbudowę systemu telewizji. Rejestrator powinien zostać wyposażony w dysk twardy minimum 500GB. Ze względu na zastosowanie monitora typu VGA, powinien być wyposażony w wyjście VGA. Zalecane jest również posiadanie przez rejestrator wyjścia typu LAN. Zastosowano kamery kolorowe o wysokiej rozdzielczości zasilane z zasilacza 12V. Kamery zewnętrzne wyposażone będą w obudowy hermetyczne z grzałkami na napięcie 12V. Do każdej kamery należy doprowadzić przewód wizyjny typu RG-59 oraz zasilający typu OMY2x1,5. Obiektyw zmiennoogniskowy 3-8mm, F1.2, 13 sterowanie DC IRIS Kamera kolorowa min.400 inii, sterowanie DC-Iris, V Obudowa zewnętrzna kamery 12V z grzałką 4 Rejestrator DVR 16 wejść dysk twardy 500GB, sieć 1 LAN, wyjście VGA Monitor LCD 19", wejście VGA - 1 Zasilacz 12 V 10A APS System wideodomofonu 5.1. Opis systemu W obiekcie przewiduje się instalację wideodomofonową. Bramofony wraz z ryglami elektromagnetycznymi umieszczone zostaną przy drzwiach wejściowych do budynku: wejście główne wejście dla niepełnosprawnych wejście od strony parkingu

5 Unifon do komunikacji z osobami będzie znajdował się w pomiesczeniu ochrony, skąd będzie możliwe również zdalne otwieranie drzwi wejściowych. Do zasilania elektrorygli zastosowano transformator 12V/5A. Dodatkowo w rejonach wjazdów do budynku umieszczone będą bramofony dla kierowców wjeżdżających samochodów. Bramofony umieszczone będą na prefabrykowanych słupkach przy szlabananach wjazdowych. Z pomieszczenia ochrony będzie można zdalnie otwierać szlabany Zestawienie urządzeń Wideodomofon DPV-4PB4 Commax 1 Stacja bramowa DRC-4BP Commax 3 Elektrorygiel 12V eff-eff 3 Transformator 12V/5A 1 Bramofon MIWI-URMET 4 Unifon MIWI-URMET 1 6. Okablowanie strukturalne 6.1. Opis sieci strukturalnej Centralnym miejscem sieci strukturalnej będzie szafa krosowa 19 42U umieszczona w pomieszczeniu serwerowni w piwnicy budynku. Do szafy doprowadzony zostanie przewód wieloparowy od operatora telefonii. Z szafy doprowadzone będą przewody z gniazd na obszarze całego budynku. Każde gniazdo posiada 2 przewody UTP cat5e, jeden z przewodów wykorzystywany będzie do potrzeb telefonii, drugi dla lokalnej sieci komputerowej. W szafie przewody rozszyte będą na panelach krosowych 24xRJ45. Przewiduje się zastosowanie lokalnej centrali telefonicznej.. Centrala zostanie podłączona do wybranego przez inwestora operatora telefonicznego. Rozmieszczenie gniazd zostało pokazane na rysunkach Zestawienie urządzeń sieci strukturalnej Szafa rozdzielcza wisząca 19 /22U 800x600 mm ZPAS 1 (szer. x głęb.) Panel porządkujący 19"/1U dwustronny z DP-VP-P2 8 prowadnicami 40x50 Panel wentylacyjny 19''/1U z 2 wentylatorami 1 (głębokość 180 mm) Listwa zasilająca do montażu w szafie 19'' (2U / 2 5*230V z bolcem) Panel krosowy telefoniczny 50xRJ45 19" 2U 4 Gniazdo Mega Classic kat.6 2xRJ45 UTP kątowe 85 Panel rozdzielczy kat.5e 19"/1U-24*RJ UTP 568A/ 8 B Centrala telefoniczna Progres 40 - Platan 1 Kabel kat.5 RJ45 - RJ45 UTP LS0H 1m 80 Kabel kat.5e U/UTP PVC 4250 Przewód YTKSY 10x2x0,6 50

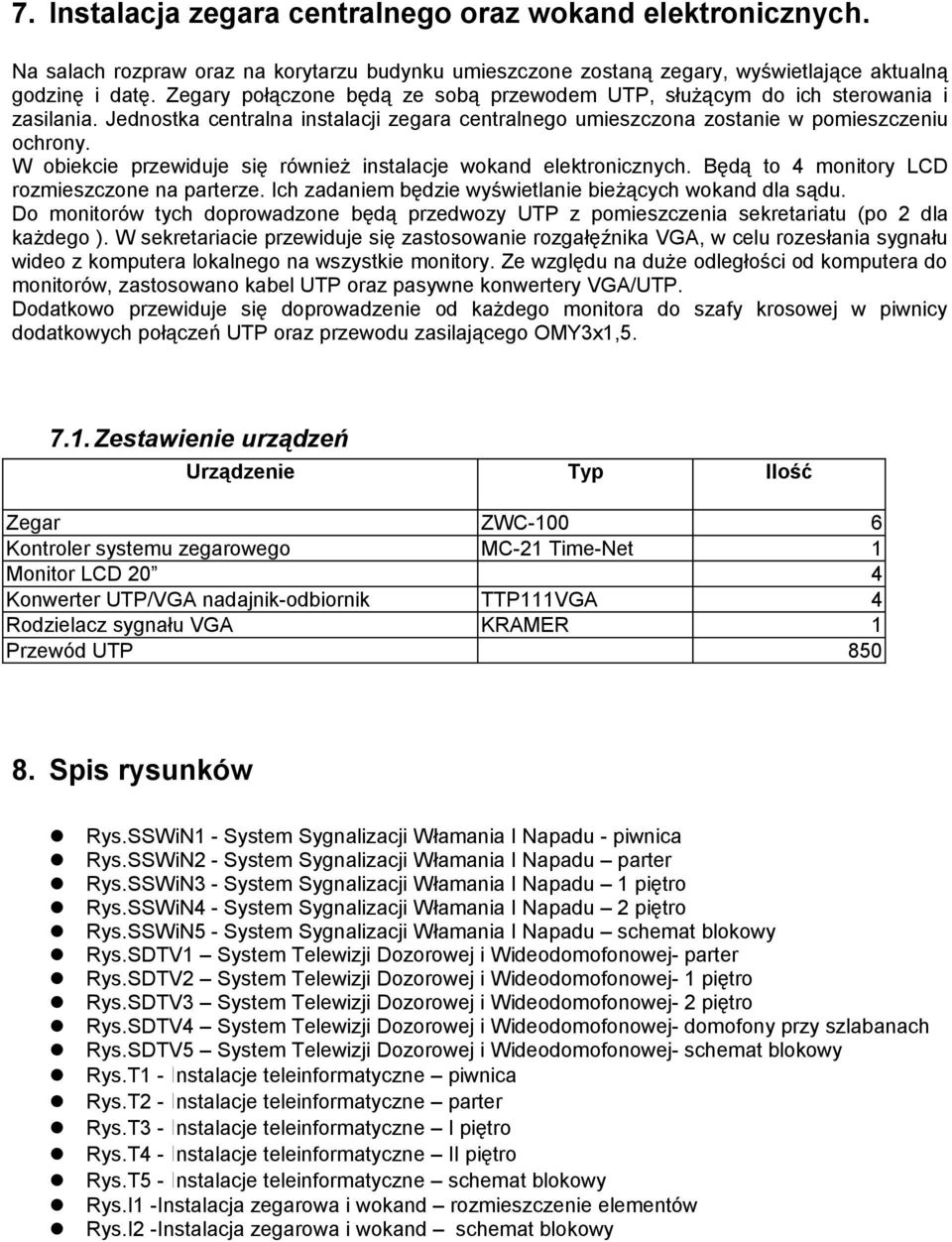

6 7. Instalacja zegara centralnego oraz wokand elektronicznych. Na salach rozpraw oraz na korytarzu budynku umieszczone zostaną zegary, wyświetlające aktualną godzinę i datę. Zegary połączone będą ze sobą przewodem UTP, służącym do ich sterowania i zasilania. Jednostka centralna instalacji zegara centralnego umieszczona zostanie w pomieszczeniu ochrony. W obiekcie przewiduje się również instalacje wokand elektronicznych. Będą to 4 monitory LCD rozmieszczone na parterze. Ich zadaniem będzie wyświetlanie bieżących wokand dla sądu. Do monitorów tych doprowadzone będą przedwozy UTP z pomieszczenia sekretariatu (po 2 dla każdego ). W sekretariacie przewiduje się zastosowanie rozgałęźnika VGA, w celu rozesłania sygnału wideo z komputera lokalnego na wszystkie monitory. Ze względu na duże odległości od komputera do monitorów, zastosowano kabel UTP oraz pasywne konwertery VGA/UTP. Dodatkowo przewiduje się doprowadzenie od każdego monitora do szafy krosowej w piwnicy dodatkowych połączeń UTP oraz przewodu zasilającego OMY3x1, Zestawienie urządzeń Zegar ZWC Kontroler systemu zegarowego MC-21 Time-Net 1 Monitor LCD 20 4 Konwerter UTP/VGA nadajnik-odbiornik TTP111VGA 4 Rodzielacz sygnału VGA KRAMER 1 Przewód UTP Spis rysunków Rys.SSWiN1 - System Sygnalizacji Włamania I Napadu - piwnica Rys.SSWiN2 - System Sygnalizacji Włamania I Napadu parter Rys.SSWiN3 - System Sygnalizacji Włamania I Napadu 1 piętro Rys.SSWiN4 - System Sygnalizacji Włamania I Napadu 2 piętro Rys.SSWiN5 - System Sygnalizacji Włamania I Napadu schemat blokowy Rys.SDTV1 System Telewizji Dozorowej i Wideodomofonowej- parter Rys.SDTV2 System Telewizji Dozorowej i Wideodomofonowej- 1 piętro Rys.SDTV3 System Telewizji Dozorowej i Wideodomofonowej- 2 piętro Rys.SDTV4 System Telewizji Dozorowej i Wideodomofonowej- domofony przy szlabanach Rys.SDTV5 System Telewizji Dozorowej i Wideodomofonowej- schemat blokowy Rys.T1 - Instalacje teleinformatyczne piwnica Rys.T2 - Instalacje teleinformatyczne parter Rys.T3 - Instalacje teleinformatyczne I piętro Rys.T4 - Instalacje teleinformatyczne II piętro Rys.T5 - Instalacje teleinformatyczne schemat blokowy Rys.I1 -Instalacja zegarowa i wokand rozmieszczenie elementów Rys.I2 -Instalacja zegarowa i wokand schemat blokowy
