1 Zał. Nr 5 do SIWZ/ nr 1 do umowy Postępowanie nr OI/UP/145/2014 SPECYFIKACJA TECHNICZNA SYSTEMU SYGNALIZACJI WŁAMANIA I NAPADU Założenia ogólne Instalacja systemu sygnalizacji włamania i napadu (SSWiN) ma być integralną częścią systemu zarządzania bezpieczeństwem w obiektach PGE Dystrybucja S.A. Oddział Łódź- Miasto. Jego podstawowym zadaniem ma być wspomaganie pracy pracowników ochrony fizycznej realizujących swoje zadania wewnątrz jak i na zewnątrz chronionych obiektów. System ma obejmować następujące lokalizacje: - ul. Kilińskiego 68, - ul. Rokicińska 146, - ul. Ratajska 5/7 - ul. Tuwima 54/56/58 Zainstalowane urządzenia i oprogramowanie muszą współpracować z istniejącym w kompleksie Tuwima 54/56/58 systemem SSWiN i stanowić jego funkcjonalne rozszerzenie z zachowaniem dotychczasowych funkcjonalności (istniejące oprogramowanie, zdalna obsługa, nadawanie uprawnień, definiowanie stref, 36- godzinne podtrzymanie pracy w wyniku zaniku zasilania podstawowego, ujednolicony dostęp dla pracowników do manipulatorów).

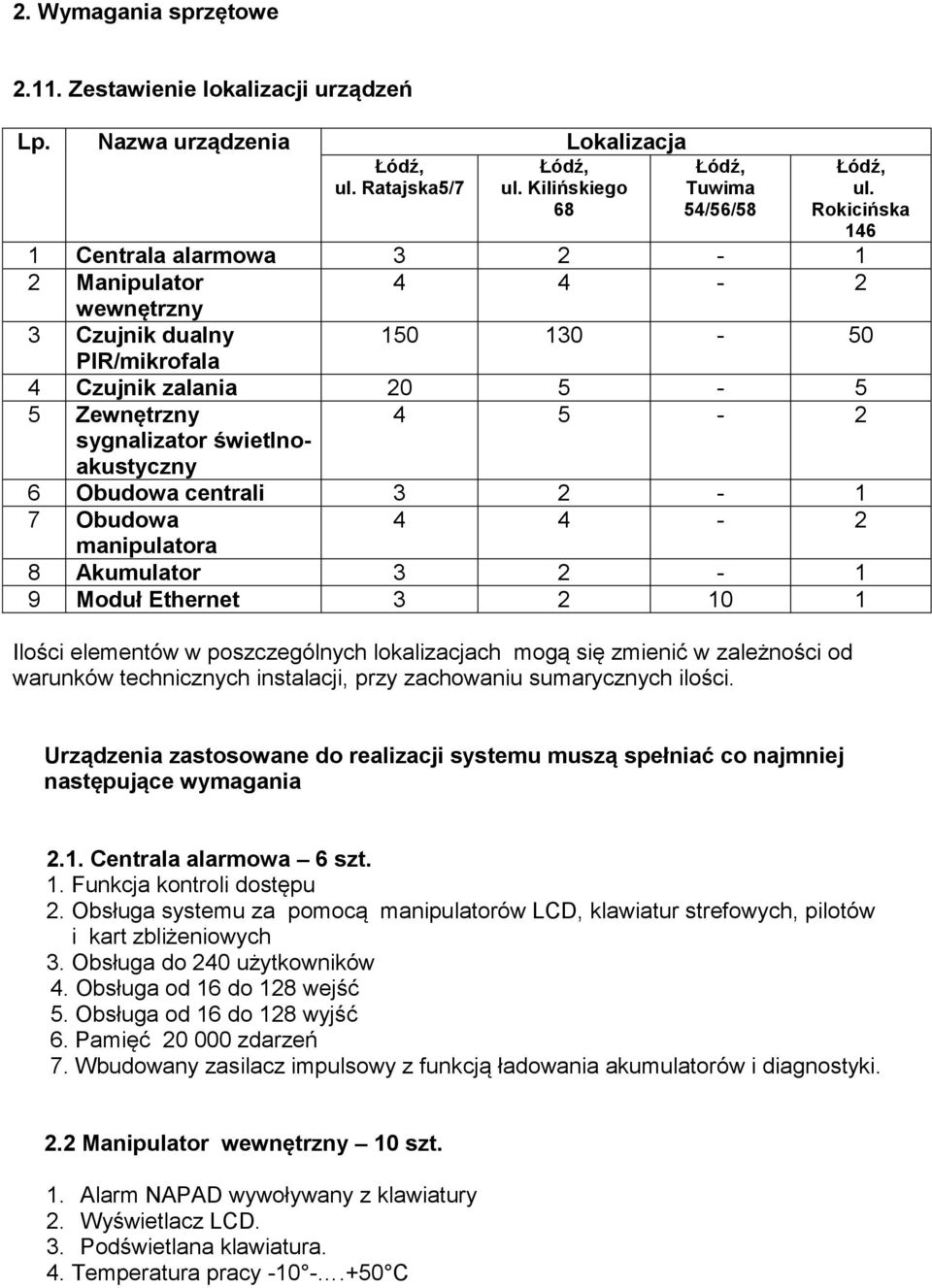

2 2. Wymagania sprzętowe Zestawienie lokalizacji urządzeń Lp. Nazwa urządzenia Lokalizacja ul. Ratajska5/7 ul. Kilińskiego 68 Tuwima 54/56/58 ul. Rokicińska Centrala alarmowa Manipulator wewnętrzny 3 Czujnik dualny PIR/mikrofala 4 Czujnik zalania Zewnętrzny sygnalizator świetlnoakustyczny Obudowa centrali Obudowa manipulatora 8 Akumulator Moduł Ethernet Ilości elementów w poszczególnych lokalizacjach mogą się zmienić w zależności od warunków technicznych instalacji, przy zachowaniu sumarycznych ilości. Urządzenia zastosowane do realizacji systemu muszą spełniać co najmniej następujące wymagania 2.1. Centrala alarmowa 6 szt. 1. Funkcja kontroli dostępu 2. Obsługa systemu za pomocą manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych 3. Obsługa do 240 użytkowników 4. Obsługa od 16 do 128 wejść 5. Obsługa od 16 do 128 wyjść 6. Pamięć zdarzeń 7. Wbudowany zasilacz impulsowy z funkcją ładowania akumulatorów i diagnostyki. 2.2 Manipulator wewnętrzny 10 szt. 1. Alarm NAPAD wywoływany z klawiatury 2. Wyświetlacz LCD. 3. Podświetlana klawiatura. 4. Temperatura pracy C

3 2.3. Czujnik dualny PIR/mikrofala 330 szt. 1. Zasilanie 12 V DC 2. Wykrywana szybkość ruchu 0,3 3 m/s 3. Zakres temperatur pracy C 2.4. Czujnik zalania 30 szt. 1. Klasa środowiskowa II 2. Zasilanie 12 V DC 3. Zakres temperatur pracy C 2.5. Zewnętrzny sygnalizator świetlno-akustyczny 11 szt. 1. Natężenie dźwięku db 2. Sygnalizacja optyczna LED 3. Zabezpieczenie sabotażowe przed zalaniem pianką, oderwaniem od podłoża, otwarciem 4. Zakres temperatur pracy C 2.6. Obudowa centrali 6 szt. 1. Wykonana z metalu. 2. Umożliwiająca zamontowanie centrali alarmowej. 3. Mocowania na ścianie 2.7. Obudowa akumulatora 6 szt. 1. Wykonana z metalu. 2. Umożliwiająca zamontowanie akumulatora 2.8. Obudowa manipulatora 10 szt. 1. Wykonana z metalu. 2. Umożliwiająca zamontowanie manipulatora 3. Zamykana na 1 typ klucza stosowanego w istniejących obudowach 4. Wyposażona w 10 kluczy 5. Mocowana na ścianie 2.9. Akumulator - 6 szt. 1. Napięcie 12 V 2. Podtrzymujący pracę systemu przez 36 godzin Moduł ethernetowy - 16 szt. 1.Monitoring TCP/IP 2. Zasilanie 12 V 3. Zakres temperatur pracy C 4. Wspólpraca z centralą alarmową

4 2.11. Sterownik radiowy 4-kanałowy 8 szt. 1. Napięcie 12 V 2. Zakres temperatur pracy C 3. zakres częstotliwości pracy 433,5 434,5 MHz Pilot radiowy 12 szt. 1. Dynamiczny zmienny kod 2. Ilość kanałów Współpracujący ze sterownikiem radiowym Ekspander ilość pozwalająca na dołączenie zaplanowanej ilości czujek Komputer systemowy 1 szt. 1. Procesor Core i GB RAM 3. 2x HDD 1TB 4. MS Windows 2007 Pro 64 bit, oprogramowanie pozwalające na realizację wymaganej funkcjonalności 4 Karta grafiki umożliwiająca obsługę 4 monitorów HDMI 5. Klawiatura, mysz Serwisowy 1 szt. 1. Procesor Core i7, matryca LED15,6, 1920x GB RAM, SSD 512 GB 3. MS Windows 2007 Pro Box, Office 2013 Pro, oprogramowanie pozwalające na realizację wymaganej funkcjonalności Monitor systemowy 1 szt. 1. Ekran 40 LED, 3840 x xHDMI, USB 3. Montaż: na ścianie, stojący poziomo, stojący pionowo Monitor systemowy 3 szt. 1. Ekran 32 LED,1920x xHDMI, USB 3. Montaż: na ścianie, stojący poziomo, stojący pionowo 3. Architektura sprzętowa Sprzęt dostarczony przez Wykonawcę musi być fabrycznie nowy i pochodzić z oficjalnego polskiego kanału dystrybucyjnego. Konfiguracja dostarczonego sprzętu musi umożliwiać sprawne i wydajne funkcjonowanie systemu oraz możliwość jego rozbudowy

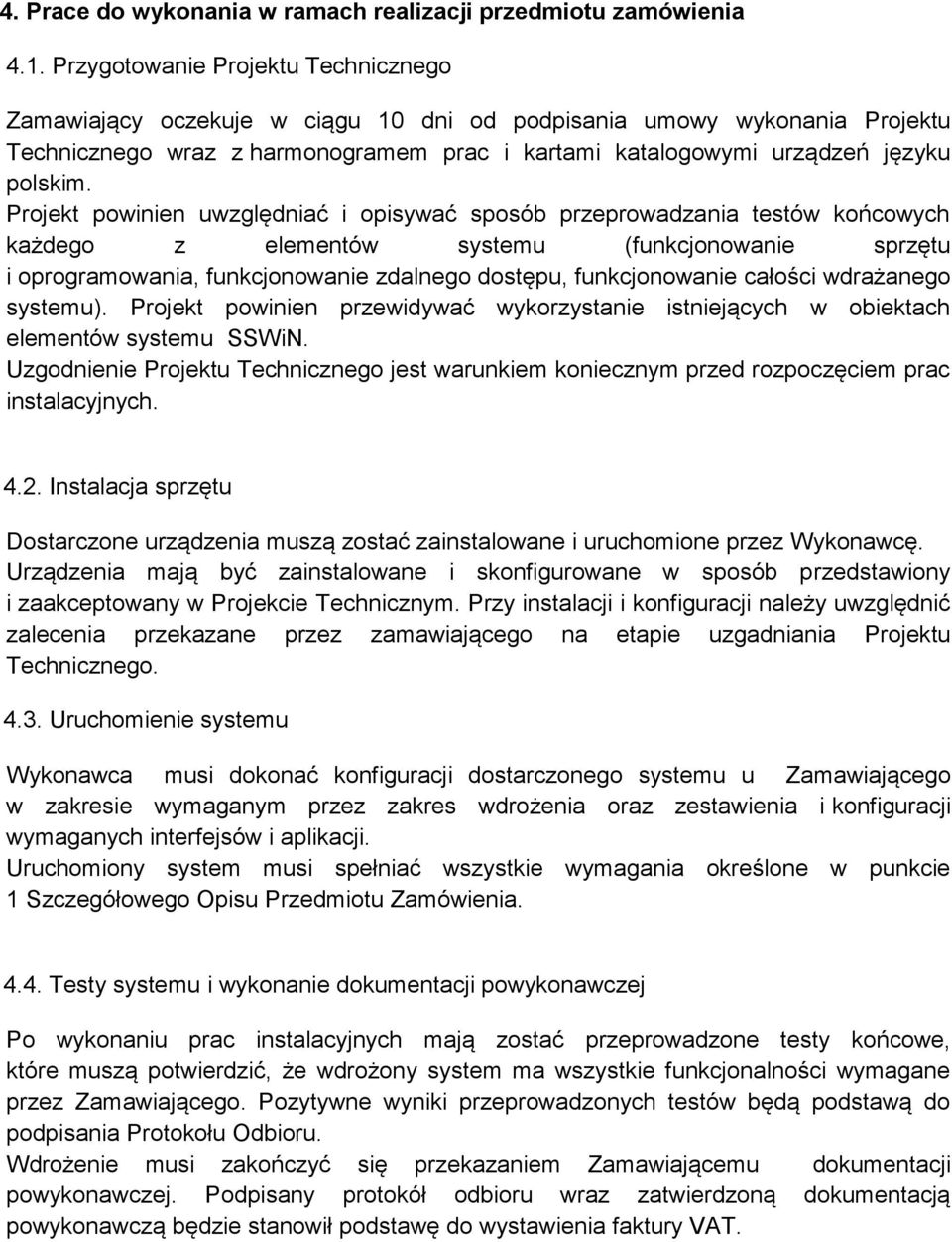

5 4. Prace do wykonania w ramach realizacji przedmiotu zamówienia 4.1. Przygotowanie Projektu Technicznego Zamawiający oczekuje w ciągu 10 dni od podpisania umowy wykonania Projektu Technicznego wraz z harmonogramem prac i kartami katalogowymi urządzeń języku polskim. Projekt powinien uwzględniać i opisywać sposób przeprowadzania testów końcowych każdego z elementów systemu (funkcjonowanie sprzętu i oprogramowania, funkcjonowanie zdalnego dostępu, funkcjonowanie całości wdrażanego systemu). Projekt powinien przewidywać wykorzystanie istniejących w obiektach elementów systemu SSWiN. Uzgodnienie Projektu Technicznego jest warunkiem koniecznym przed rozpoczęciem prac instalacyjnych Instalacja sprzętu Dostarczone urządzenia muszą zostać zainstalowane i uruchomione przez Wykonawcę. Urządzenia mają być zainstalowane i skonfigurowane w sposób przedstawiony i zaakceptowany w Projekcie Technicznym. Przy instalacji i konfiguracji należy uwzględnić zalecenia przekazane przez zamawiającego na etapie uzgadniania Projektu Technicznego Uruchomienie systemu Wykonawca musi dokonać konfiguracji dostarczonego systemu u Zamawiającego w zakresie wymaganym przez zakres wdrożenia oraz zestawienia i konfiguracji wymaganych interfejsów i aplikacji. Uruchomiony system musi spełniać wszystkie wymagania określone w punkcie 1 Szczegółowego Opisu Przedmiotu Zamówienia Testy systemu i wykonanie dokumentacji powykonawczej Po wykonaniu prac instalacyjnych mają zostać przeprowadzone testy końcowe, które muszą potwierdzić, że wdrożony system ma wszystkie funkcjonalności wymagane przez Zamawiającego. Pozytywne wyniki przeprowadzonych testów będą podstawą do podpisania Protokołu Odbioru. Wdrożenie musi zakończyć się przekazaniem Zamawiającemu dokumentacji powykonawczej. Podpisany protokół odbioru wraz zatwierdzoną dokumentacją powykonawczą będzie stanowił podstawę do wystawienia faktury VAT.

6 5. Serwis i wsparcie techniczne 5.1. Sprzedający udziela 36 miesięcy gwarancji na przedmiot umowy od dnia odbioru końcowego. Gwarancja obejmuje wszystkie elementy wykorzystane do wykonania systemu 5.2. W czasie trwania gwarancji Wykonawca zapewni przyjmowanie zgłoszeń serwisowych drogą telefoniczną, mailową oraz faksową Na wdrożony system Wykonawca musi udzielić gwarancji i świadczyć serwis gwarancyjny o następujących parametrach: czas trwania: 36 miesięcy czas reakcji serwisowej: 4 godziny naprawa w następnym dniu od momentu zgłoszenia uszkodzenia naprawa w siedzibie klienta usuwanie awarii odbywać się będzie lokalnie w miejscu wystąpienia awarii lub poprzez połączenie zdalne w okresie obowiązywania gwarancji Wykonawca zobowiązuje się do wykonywania przeglądów technicznych raz na 3 miesiące zakończonych pisemnym raportem oraz aktualizacji oprogramowania bez dodatkowych opłat.
