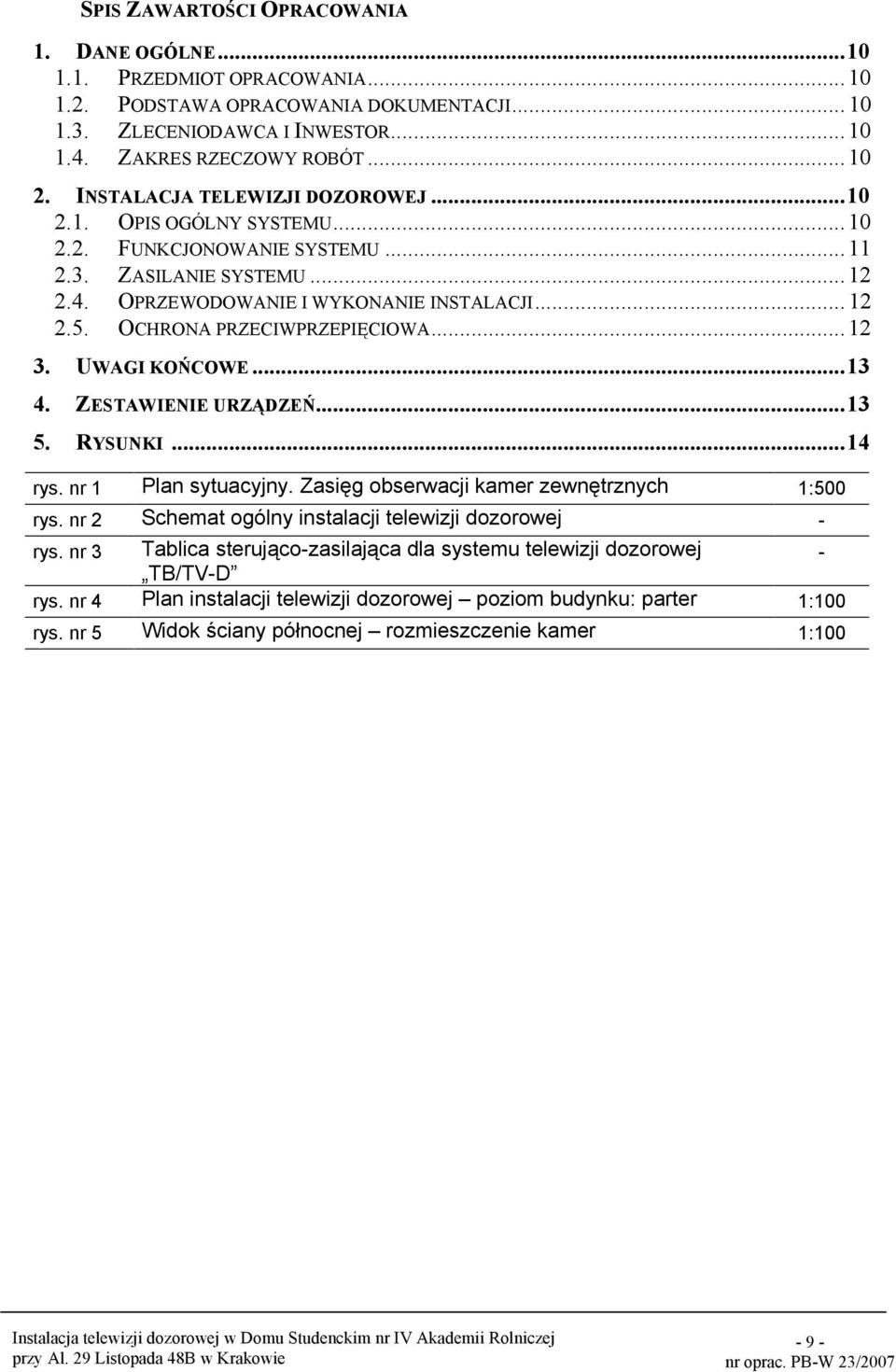

1 SPIS ZAWARTOŚCI OPRACOWANIA 1. DANE OGÓLNE PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA DOKUMENTACJI ZLECENIODAWCA I INWESTOR ZAKRES RZECZOWY ROBÓT INSTALACJA TELEWIZJI DOZOROWEJ OPIS OGÓLNY SYSTEMU FUNKCJONOWANIE SYSTEMU ZASILANIE SYSTEMU OPRZEWODOWANIE I WYKONANIE INSTALACJI OCHRONA PRZECIWPRZEPIĘCIOWA UWAGI KOŃCOWE ZESTAWIENIE URZĄDZEŃ RYSUNKI...14 rys. nr 1 Plan sytuacyjny. Zasięg obserwacji kamer zewnętrznych 1:500 rys. nr 2 Schemat ogólny instalacji telewizji dozorowej - rys. nr 3 Tablica sterująco-zasilająca dla systemu telewizji dozorowej - TB/TV-D rys. nr 4 Plan instalacji telewizji dozorowej poziom budynku: parter 1:100 rys. nr 5 Widok ściany północnej rozmieszczenie kamer 1:

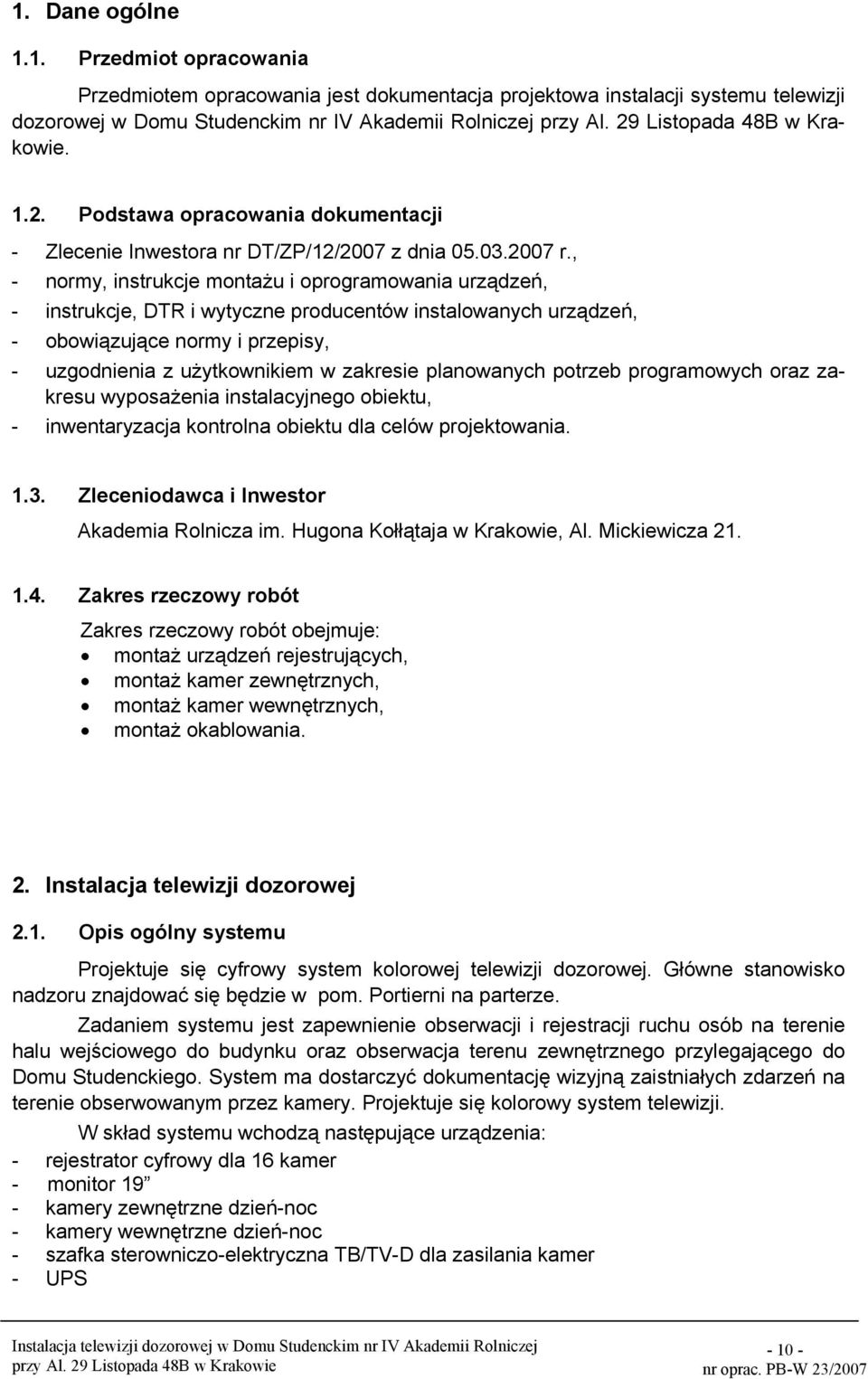

2 1. Dane ogólne 1.1. Przedmiot opracowania Przedmiotem opracowania jest dokumentacja projektowa instalacji systemu telewizji dozorowej w Domu Studenckim nr IV Akademii Rolniczej Podstawa opracowania dokumentacji - Zlecenie Inwestora nr DT/ZP/12/2007 z dnia r., - normy, instrukcje montażu i oprogramowania urządzeń, - instrukcje, DTR i wytyczne producentów instalowanych urządzeń, - obowiązujące normy i przepisy, - uzgodnienia z użytkownikiem w zakresie planowanych potrzeb programowych oraz zakresu wyposażenia instalacyjnego obiektu, - inwentaryzacja kontrolna obiektu dla celów projektowania Zleceniodawca i Inwestor Akademia Rolnicza im. Hugona Kołłątaja w Krakowie, Al. Mickiewicza Zakres rzeczowy robót Zakres rzeczowy robót obejmuje: montaż urządzeń rejestrujących, montaż kamer zewnętrznych, montaż kamer wewnętrznych, montaż okablowania. 2. Instalacja telewizji dozorowej 2.1. Opis ogólny systemu Projektuje się cyfrowy system kolorowej telewizji dozorowej. Główne stanowisko nadzoru znajdować się będzie w pom. Portierni na parterze. Zadaniem systemu jest zapewnienie obserwacji i rejestracji ruchu osób na terenie halu wejściowego do budynku oraz obserwacja terenu zewnętrznego przylegającego do Domu Studenckiego. System ma dostarczyć dokumentację wizyjną zaistniałych zdarzeń na terenie obserwowanym przez kamery. Projektuje się kolorowy system telewizji. W skład systemu wchodzą następujące urządzenia: - rejestrator cyfrowy dla 16 kamer - monitor 19 - kamery zewnętrzne dzień-noc - kamery wewnętrzne dzień-noc - szafka sterowniczo-elektryczna TB/TV-D dla zasilania kamer - UPS

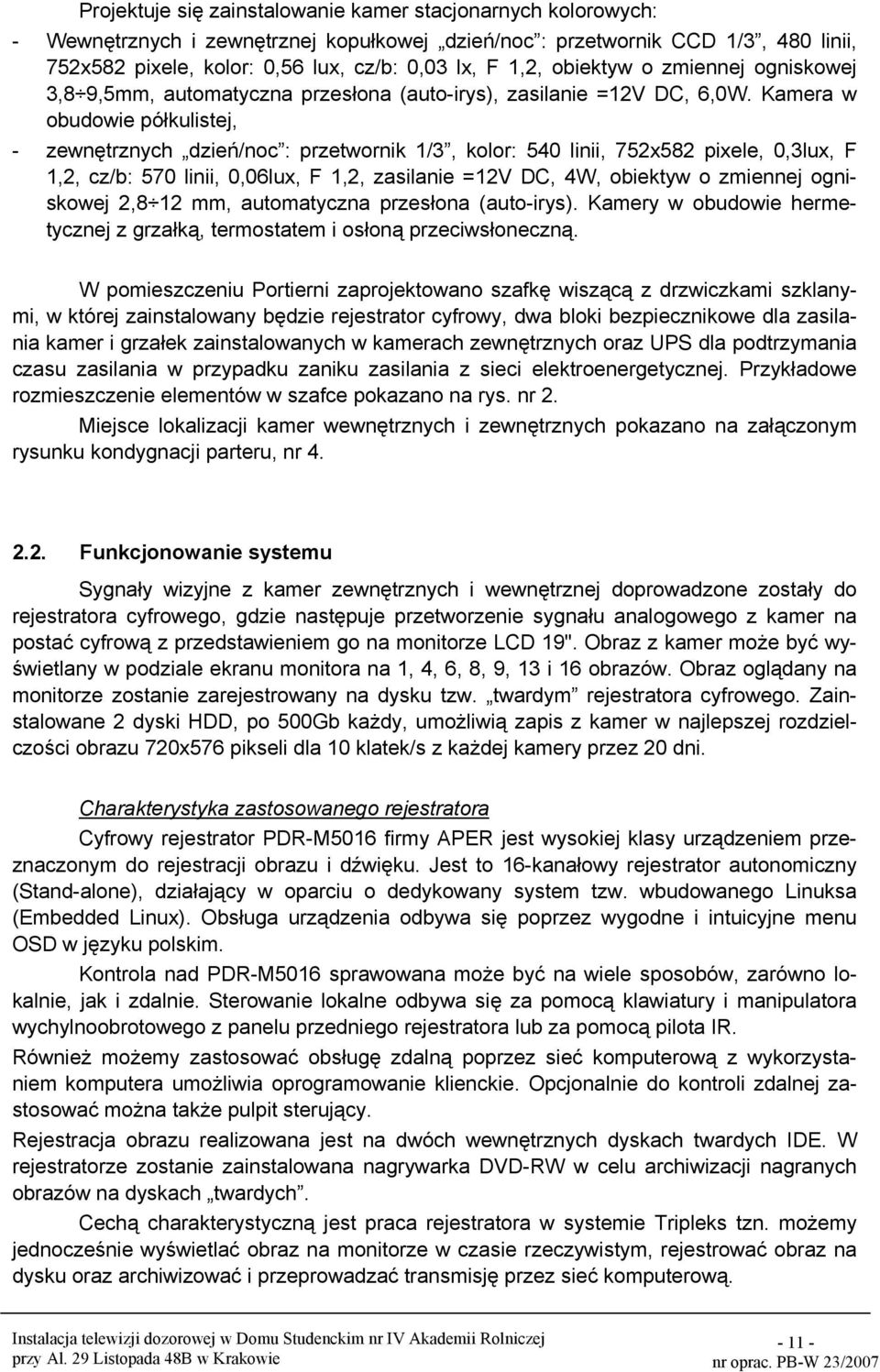

3 Projektuje się zainstalowanie kamer stacjonarnych kolorowych: - Wewnętrznych i zewnętrznej kopułkowej dzień/noc : przetwornik CCD 1/3, 480 linii, 752x582 pixele, kolor: 0,56 lux, cz/b: 0,03 lx, F 1,2, obiektyw o zmiennej ogniskowej 3,8 9,5mm, automatyczna przesłona (auto-irys), zasilanie =12V DC, 6,0W. Kamera w obudowie półkulistej, - zewnętrznych dzień/noc : przetwornik 1/3, kolor: 540 linii, 752x582 pixele, 0,3lux, F 1,2, cz/b: 570 linii, 0,06lux, F 1,2, zasilanie =12V DC, 4W, obiektyw o zmiennej ogniskowej 2,8 12 mm, automatyczna przesłona (auto-irys). Kamery w obudowie hermetycznej z grzałką, termostatem i osłoną przeciwsłoneczną. W pomieszczeniu Portierni zaprojektowano szafkę wiszącą z drzwiczkami szklanymi, w której zainstalowany będzie rejestrator cyfrowy, dwa bloki bezpiecznikowe dla zasilania kamer i grzałek zainstalowanych w kamerach zewnętrznych oraz UPS dla podtrzymania czasu zasilania w przypadku zaniku zasilania z sieci elektroenergetycznej. Przykładowe rozmieszczenie elementów w szafce pokazano na rys. nr 2. Miejsce lokalizacji kamer wewnętrznych i zewnętrznych pokazano na załączonym rysunku kondygnacji parteru, nr Funkcjonowanie systemu Sygnały wizyjne z kamer zewnętrznych i wewnętrznej doprowadzone zostały do rejestratora cyfrowego, gdzie następuje przetworzenie sygnału analogowego z kamer na postać cyfrową z przedstawieniem go na monitorze LCD 19". Obraz z kamer może być wyświetlany w podziale ekranu monitora na 1, 4, 6, 8, 9, 13 i 16 obrazów. Obraz oglądany na monitorze zostanie zarejestrowany na dysku tzw. twardym rejestratora cyfrowego. Zainstalowane 2 dyski HDD, po 500Gb każdy, umożliwią zapis z kamer w najlepszej rozdzielczości obrazu 720x576 pikseli dla 10 klatek/s z każdej kamery przez 20 dni. Charakterystyka zastosowanego rejestratora Cyfrowy rejestrator PDR-M5016 firmy APER jest wysokiej klasy urządzeniem przeznaczonym do rejestracji obrazu i dźwięku. Jest to 16-kanałowy rejestrator autonomiczny (Stand-alone), działający w oparciu o dedykowany system tzw. wbudowanego Linuksa (Embedded Linux). Obsługa urządzenia odbywa się poprzez wygodne i intuicyjne menu OSD w języku polskim. Kontrola nad PDR-M5016 sprawowana może być na wiele sposobów, zarówno lokalnie, jak i zdalnie. Sterowanie lokalne odbywa się za pomocą klawiatury i manipulatora wychylnoobrotowego z panelu przedniego rejestratora lub za pomocą pilota IR. Również możemy zastosować obsługę zdalną poprzez sieć komputerową z wykorzystaniem komputera umożliwia oprogramowanie klienckie. Opcjonalnie do kontroli zdalnej zastosować można także pulpit sterujący. Rejestracja obrazu realizowana jest na dwóch wewnętrznych dyskach twardych IDE. W rejestratorze zostanie zainstalowana nagrywarka DVD-RW w celu archiwizacji nagranych obrazów na dyskach twardych. Cechą charakterystyczną jest praca rejestratora w systemie Tripleks tzn. możemy jednocześnie wyświetlać obraz na monitorze w czasie rzeczywistym, rejestrować obraz na dysku oraz archiwizować i przeprowadzać transmisję przez sieć komputerową

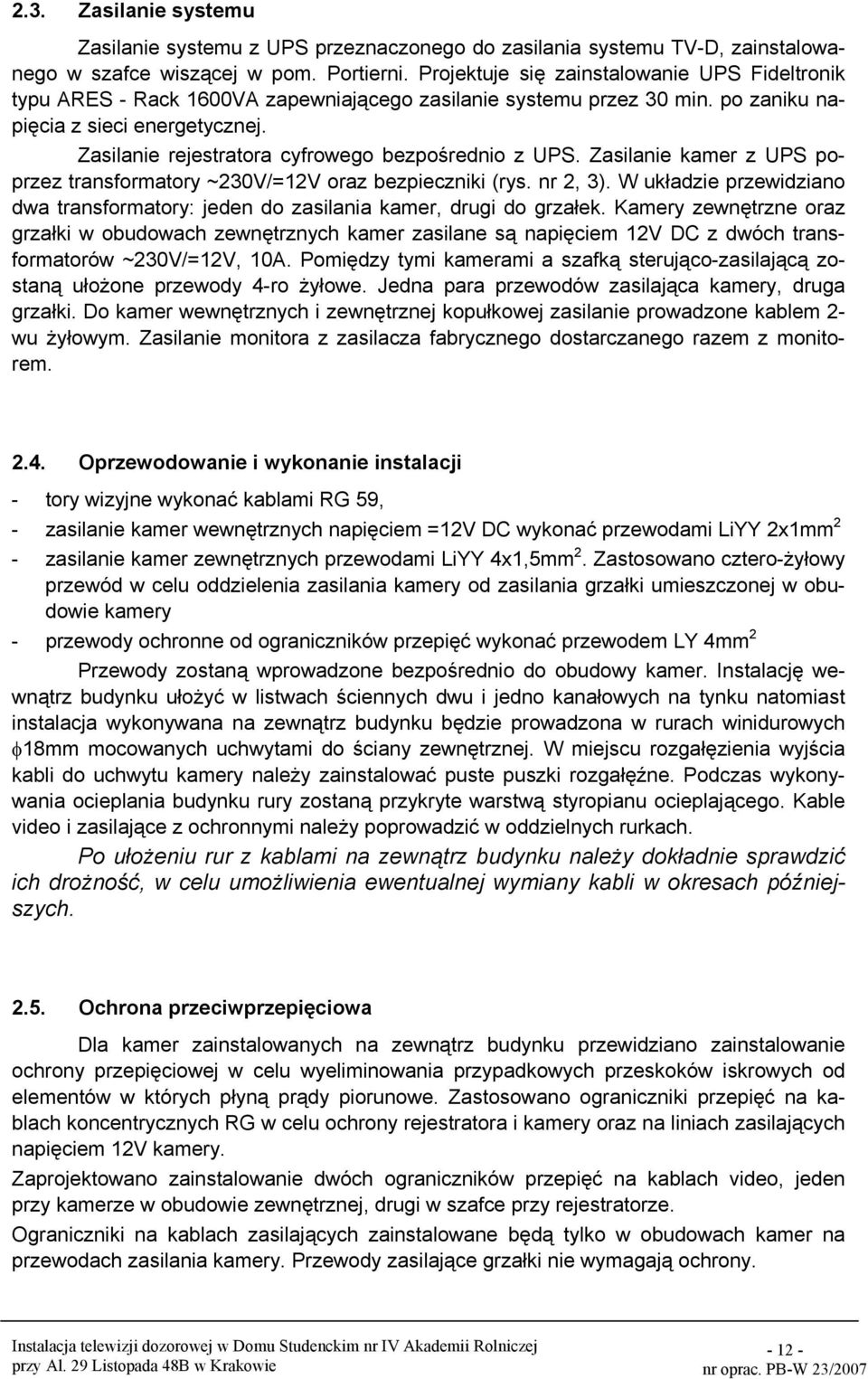

4 2.3. Zasilanie systemu Zasilanie systemu z UPS przeznaczonego do zasilania systemu TV-D, zainstalowanego w szafce wiszącej w pom. Portierni. Projektuje się zainstalowanie UPS Fideltronik typu ARES - Rack 1600VA zapewniającego zasilanie systemu przez 30 min. po zaniku napięcia z sieci energetycznej. Zasilanie rejestratora cyfrowego bezpośrednio z UPS. Zasilanie kamer z UPS poprzez transformatory ~230V/=12V oraz bezpieczniki (rys. nr 2, 3). W układzie przewidziano dwa transformatory: jeden do zasilania kamer, drugi do grzałek. Kamery zewnętrzne oraz grzałki w obudowach zewnętrznych kamer zasilane są napięciem 12V DC z dwóch transformatorów ~230V/=12V, 10A. Pomiędzy tymi kamerami a szafką sterująco-zasilającą zostaną ułożone przewody 4-ro żyłowe. Jedna para przewodów zasilająca kamery, druga grzałki. Do kamer wewnętrznych i zewnętrznej kopułkowej zasilanie prowadzone kablem 2- wu żyłowym. Zasilanie monitora z zasilacza fabrycznego dostarczanego razem z monitorem Oprzewodowanie i wykonanie instalacji - tory wizyjne wykonać kablami RG 59, - zasilanie kamer wewnętrznych napięciem =12V DC wykonać przewodami LiYY 2x1mm 2 - zasilanie kamer zewnętrznych przewodami LiYY 4x1,5mm 2. Zastosowano cztero-żyłowy przewód w celu oddzielenia zasilania kamery od zasilania grzałki umieszczonej w obudowie kamery - przewody ochronne od ograniczników przepięć wykonać przewodem LY 4mm 2 Przewody zostaną wprowadzone bezpośrednio do obudowy kamer. Instalację wewnątrz budynku ułożyć w listwach ściennych dwu i jedno kanałowych na tynku natomiast instalacja wykonywana na zewnątrz budynku będzie prowadzona w rurach winidurowych φ18mm mocowanych uchwytami do ściany zewnętrznej. W miejscu rozgałęzienia wyjścia kabli do uchwytu kamery należy zainstalować puste puszki rozgałęźne. Podczas wykonywania ocieplania budynku rury zostaną przykryte warstwą styropianu ocieplającego. Kable video i zasilające z ochronnymi należy poprowadzić w oddzielnych rurkach. Po ułożeniu rur z kablami na zewnątrz budynku należy dokładnie sprawdzić ich drożność, w celu umożliwienia ewentualnej wymiany kabli w okresach późniejszych Ochrona przeciwprzepięciowa Dla kamer zainstalowanych na zewnątrz budynku przewidziano zainstalowanie ochrony przepięciowej w celu wyeliminowania przypadkowych przeskoków iskrowych od elementów w których płyną prądy piorunowe. Zastosowano ograniczniki przepięć na kablach koncentrycznych RG w celu ochrony rejestratora i kamery oraz na liniach zasilających napięciem 12V kamery. Zaprojektowano zainstalowanie dwóch ograniczników przepięć na kablach video, jeden przy kamerze w obudowie zewnętrznej, drugi w szafce przy rejestratorze. Ograniczniki na kablach zasilających zainstalowane będą tylko w obudowach kamer na przewodach zasilania kamery. Przewody zasilające grzałki nie wymagają ochrony

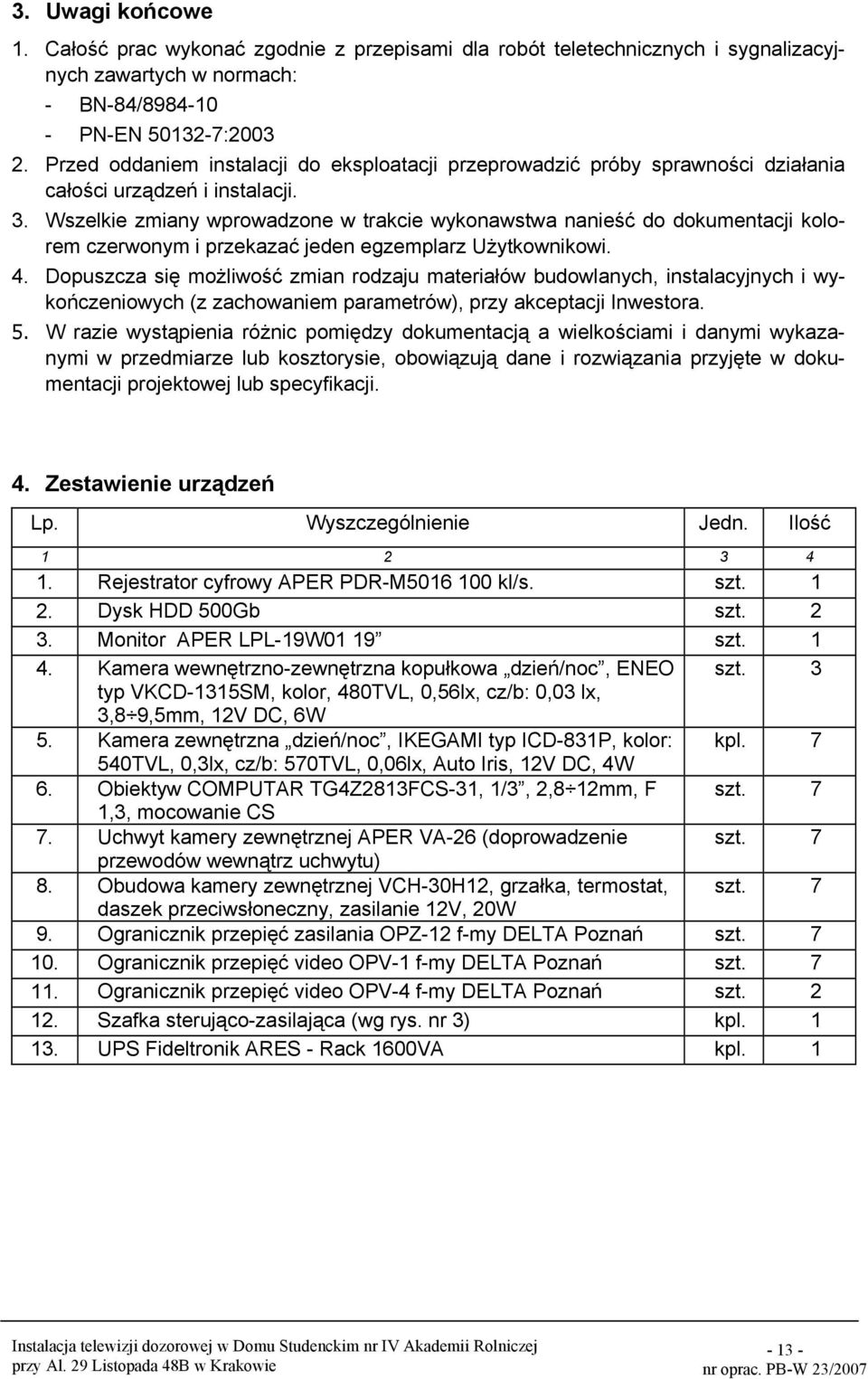

5 3. Uwagi końcowe 1. Całość prac wykonać zgodnie z przepisami dla robót teletechnicznych i sygnalizacyjnych zawartych w normach: - BN-84/ PN-EN : Przed oddaniem instalacji do eksploatacji przeprowadzić próby sprawności działania całości urządzeń i instalacji. 3. Wszelkie zmiany wprowadzone w trakcie wykonawstwa nanieść do dokumentacji kolorem czerwonym i przekazać jeden egzemplarz Użytkownikowi. 4. Dopuszcza się możliwość zmian rodzaju materiałów budowlanych, instalacyjnych i wykończeniowych (z zachowaniem parametrów), przy akceptacji Inwestora. 5. W razie wystąpienia różnic pomiędzy dokumentacją a wielkościami i danymi wykazanymi w przedmiarze lub kosztorysie, obowiązują dane i rozwiązania przyjęte w dokumentacji projektowej lub specyfikacji. 4. Zestawienie urządzeń Lp. Wyszczególnienie Jedn. Ilość Rejestrator cyfrowy APER PDR-M kl/s. szt Dysk HDD 500Gb szt Monitor APER LPL-19W01 19 szt Kamera wewnętrzno-zewnętrzna kopułkowa dzień/noc, ENEO szt. 3 typ VKCD-1315SM, kolor, 480TVL, 0,56lx, cz/b: 0,03 lx, 3,8 9,5mm, 12V DC, 6W 5. Kamera zewnętrzna dzień/noc, IKEGAMI typ ICD-831P, kolor: kpl TVL, 0,3lx, cz/b: 570TVL, 0,06lx, Auto Iris, 12V DC, 4W 6. Obiektyw COMPUTAR TG4Z2813FCS-31, 1/3, 2,8 12mm, F szt. 7 1,3, mocowanie CS 7. Uchwyt kamery zewnętrznej APER VA-26 (doprowadzenie szt. 7 przewodów wewnątrz uchwytu) 8. Obudowa kamery zewnętrznej VCH-30H12, grzałka, termostat, szt. 7 daszek przeciwsłoneczny, zasilanie 12V, 20W 9. Ogranicznik przepięć zasilania OPZ-12 f-my DELTA Poznań szt Ogranicznik przepięć video OPV-1 f-my DELTA Poznań szt Ogranicznik przepięć video OPV-4 f-my DELTA Poznań szt Szafka sterująco-zasilająca (wg rys. nr 3) kpl UPS Fideltronik ARES - Rack 1600VA kpl
