INSTALACJA BADAWCZA SYSTEMU ERTMS/ETCS POZIOMU 1 NA OKRĘGU DOŚWIADCZALNYM INSTYTUTU KOLEJNICTWA W ŻMIGRODZIE
|
|
- Tadeusz Zych
- 6 lat temu
- Przeglądów:
Transkrypt
1 INSTALACJA BADAWCZA SYSTEMU ERTMS/ETCS POZIOMU 1 NA OKRĘGU DOŚWIADCZALNYM INSTYTUTU KOLEJNICTWA W ŻMIGRODZIE dr inż. Andrzej Toruń, mgr inż. Konrad Zakrzewski Instytut Kolejnictwa Zakład Sterowania Ruchem i Teleinformatyki
2 Plan prezentacji 1. Słowo wstępne. 2. Przesłanki do zabudowy ETCS L1. 3. Dane techniczne stanowiska. 4. Podsumowanie 2
3 Słowo wstępne Geneza toru doświadczalnego w latach budowę toru zamierzano skojarzyć z utworzonym Instytutem Naukowo-Badawczym Kolejnictwa - rozważana lokalizacja: Sochaczew i Olszynka Grochowska w latach 70 tych proponowano budowę specjalnych odcinków badawczych przy istniejących liniach na sieci PKP (m.in. 3-ci tor równoległy) oraz budowę wydzielonego toru doświadczalnego (pełnego Poligonu) w sąsiedztwie HUTY KATOWICE lub na Dolnym Śląsku (m.in. Jelcz) w latach 80-tych powstały realne możliwości budowy Poligonu na terenie Dolnego Śląska pomiędzy Wrocławiem i Poznaniem (ostatecznie wybudowany w latach ) 3

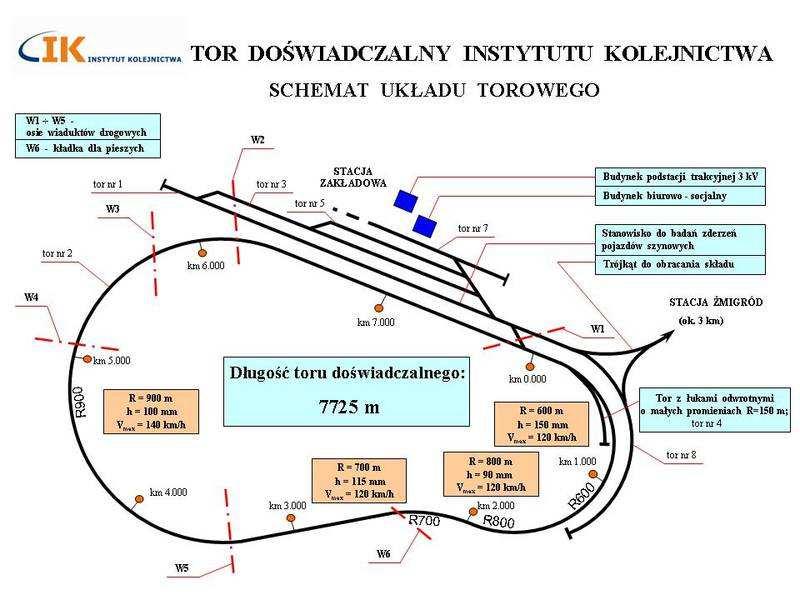

4 Słowo wstępne R=3000 m DUŻY OKRĄG ~ 39 km R=900 m MAŁY OKRĄG ~ 7,8 km Stacja Zakładowa POZNAŃ [Rawicz] R=600 m Stacja Żmigród R=2000 m WROCŁW [Oborniki Śląskie] 4
5 5
6 ETCS L1 6
7 Przesłanki do zabudowy ETCS L1 Oczekiwania producentów taboru Skrócenie czasu realizacji badań Zwiększenie potencjału badawczego Prestiż 7
8 Harmonogram 2014 listopad podjęcie wyzwania 2015 analizy 2015 listopad/grudzień przetarg 2016 luty umowa 2016 sierpień finał 8
9 Dane techniczne stanowiska System ALTRAC 6413 zgodny ze: Specyfikacją Wymagań Funkcjonalnych ERA/ERTMS/ ERTMS/ETCS FRS wersja 5.0 Specyfikacją Wymagań Systemowych UNISIG SUBSET-026 wersja 2.3.0d. 9
10 Dane techniczne stanowiska (2) Balisy przełączalne CBC 2010 (6 szt.) UNISIG SUBSET Balisy nieprzełączalne CBF 2010 ( 22 szt.) UNISIG SUBSET Koder LEU typ PV 3.5 (3 szt.) Symulator sygnałów ETCS-L1_IK 10
11 Dane techniczne stanowiska (3) Semafor stacyjny pięciokomorowy Semafor trzykomorowy blokadowy Wskaźniki ETCS (6 szt.) Wskaźniki: We8a (2 szt.), We9a (2 szt.), We9b (2 szt.) Kontener wraz z wyposażeniem Programator balis PTE
12 Dane techniczne stanowiska (4) 12
13 Dane techniczne stanowiska (5) 2 balisy (przełączalna i nieprzełączalna) zabudowane przy sygnalizatorach świetlnych (semafor stacyjny TD2, semafor blokady liniowej TD1) 2 balisy (nieprzełączane) jako grupy balis w miejscach wjazdu w obszar ETCS L1, wyjazdu z obszaru ETCS L1 oraz balisy anonsujące 2 balisy (nieprzełączane) jako grupy balis zabudowane w miejscach przekazania informacji o tymczasowych ograniczeniach prędkości 13
14 Dane techniczne stanowiska (6) 2 balisy (nieprzełączane) jako grupy balis zabudowane w miejscach, w których do pojazdu trakcyjnego przekazane muszą być informacje o strefie jazdy bezprądowej 1 balisa (przełączalna) jako balisa uaktualniająca 14
15 Zasady zabudowy balis (1) Grupa balis nr 1 dla kierunku nominalnego grupa anonsująca wjazd do obszaru wyposażonego w urządzenia systemu ETCS L1, dla kierunku przeciwnego punkt wyjazdu - przejście do trybu STM lub poziomu 0 w zależności od wyposażenia pojazdu. Seminarium Instytutu Warsaw, Kolejnictwa, November listopada 2016 r. 15
16 Zasady zabudowy balis (2) Grupa balis nr 2 pełniąca funkcje punktu wjazdu do obszaru wyposażanego w urządzenia systemu ETCS L1. Grupa balis zawiera również dla kierunku nominalnego wszystkie niezbędne dane dotyczące toru, które są wymagane dla pełnej kontroli jazdy pociągu (przejście do trybu FS). Dla kierunku przeciwnego odpowiedzialna za przekazanie informacji o anonsie wyjazdu. 16
17 Zasady zabudowy balis (3) Grupa balis nr 3 dla kierunku nominalnego statyczny profil prędkości z maksymalną dozwoloną prędkością oraz informacja o występującym na linii Tymczasowym Ograniczeniu Prędkości od km do km z prędkością 110 km/h.dla kierunku przeciwnego grupa balis wysyła informację Stój, jeśli jazda w trybie manewrowym oraz profil prędkości z ograniczeniem do 40 km/h na długości 200 m (na potrzeby wyjazdu z okręgu). 17
18 Zasady zabudowy balis (4) Grupa balis nr 4 dla kierunku nominalnego zawiera informacje o sekcji jazdy bezprądowej. Informacja przekazywana w wiadomości tekstowej za pomocą pakietu
19 Zasady zabudowy balis (5) Grupa balis nr 5 dla kierunku nominalnego zawiera informacje o sekcji jazdy bezprądowej przekazywane za pomocą pakietu 68. Dla kierunku przeciwnego grupa balis wysyła Tymczasowe Ograniczenie Prędkości TSR. 19
20 Zasady zabudowy balis (6) Grupa balis nr 6 dla kierunku nominalnego pełni funkcję anonsu wyjazdu z obszaru wyposażonego w urządzenia systemu ETCS L1. Dla kierunku przeciwnego pełni funkcję punktu wjazdu (przejście do poziomu 1) do obszaru ETCS L1. Grupa balis zawiera również wszystkie niezbędne dane dotyczące toru, które są wymagane dla pełnej kontroli jazdy pociągu (przejście do trybu FS). 20
21 Zasady zabudowy balis (7) Grupa balis nr 7 dla kierunku nominalnego punkt wyjazdu - przejście do trybu STM lub poziomu 0 w zależności od wyposażenia pojazdu. Dla kierunku przeciwnego grupa anonsuje wjazd do obszaru wyposażonego w urządzenia systemu ETCS L1. 21
22 Zasady zabudowy balis (8) Grupa balis nr 8 dla kierunku nominalnego grupa anonsuje wjazd do obszaru wyposażonego w urządzenia systemu ETCS L1. Dla kierunku przeciwnego punkt wyjazdu - przejście do poziomu 0 bez względu na wyposażenie pojazdu (brak warunkowego przejścia do LSTM). 22
23 Zasady zabudowy balis (9) Grupa balis nr 9 pełniąca funkcje punktu wjazdu do obszaru wyposażanego w urządzenia systemu ETCS L1. Grupa balis zawiera również dla kierunku nominalnego wszystkie niezbędne dane dotyczące toru, które są wymagane dla pełnej kontroli jazdy pociągu (przejście do trybu FS). Dla kierunku przeciwnego odpowiedzialna za przekazanie informacji o anonsie wyjazdu. 23
24 Zasady zabudowy balis (10) Grupa balis nr 10 dla kierunku nominalnego pełniąca funkcje uaktualnienia (infill) przed semaforem TD1. 24
25 Zasady zabudowy balis (11) Grupa balis nr 11 zabudowana przy semaforze TD1 zlokalizowanym w km 6,200, dla kierunku nominalnego przekazuje zezwolenie na jazdę i profil prędkości zależne od wskazania semafora TD1. 25
26 Zasady zabudowy balis (12) Grupa balis nr 12 dla kierunku nominalnego pełniąca funkcje uaktualnienia (infill) przed semaforem TD2. 26
27 Zasady zabudowy balis (13) Grupa balis nr 13 zabudowana przy semaforze TD2 zlokalizowanym w km 6,925, dla kierunku nominalnego przekazuje zezwolenie na jazdę i profil prędkości zależne od wskazania semafora TD2. 27
28 Kontener biurowy z wyposażeniem zabudowany w km. 7,130, instalacja elektryczna, grzewcza, p.poż., antywłamaniowa (z zewnętrzną sygnalizacją), klimatyzacja, urządzenia systemu ETCS (koder LEU, symulator, komputerowy pulpit symulatora). 28
29 Semafor stacyjny TD2 zabudowany w km. 6,925, pięciokomorowy typ KSTH 51501, z podwójnym pasem typ EHD 1004, ze wskaźnikiem W24, z masztem normalnym z wysięgnikiem typ EHZ-2311, podstawa P
30 Semafor blokadowy TD1 zabudowany w km. 6,200, trzykomorowy typ KSTH 51311, ze wskaźnikiem W18, z masztem normalnym z wysięgnikiem typ EHZ-230, podstawa P-8. 30
31 Balisy nieprzełączalne Bombardier CBF

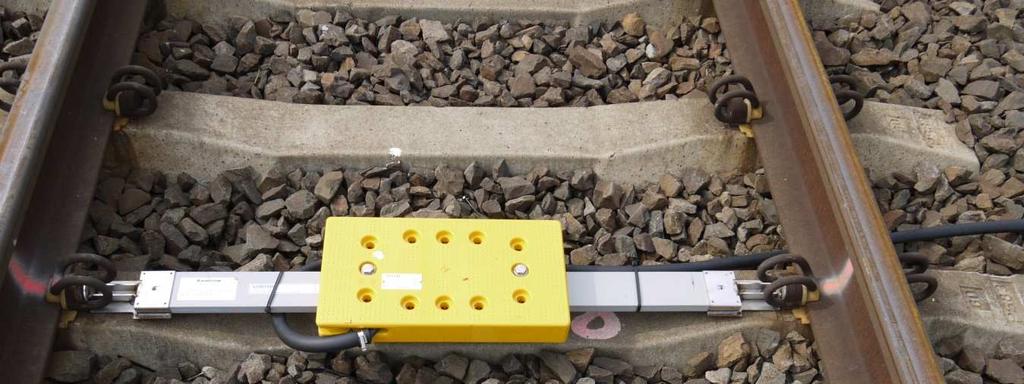

32 Balisy przełączalne Bombardier CBC
33 Kodery LEU i symulator sygnałów na semaforach 33
34 Pulpit symulatora sygnałów ETCS-L1_IK 34
35 Programator balis typ PTE
36 Zmienne narodowe (1) Zmienna narodowa - Opis Wartość Numer identyfikacyjny kraju 339 Dopuszczalna prędkość w trybie Jazda manewrowa (SH) Dopuszczalna prędkość w trybie Odpowiedzialność Personelu (SR) Dopuszczalna prędkość w trybie Na Widoczność z ETCS (OS) Dopuszczalna prędkość w trybie Linia Niewyposażona (UN) Wartość prędkości dojazdu Odległość wykorzystywana w zabezpieczeniu przed staczaniem, jeździe w kierunku wstecznym i kontroli zatrzymania Zezwolenia użycia hamowania służbowego przy kontroli prędkości docelowej Zezwolenie na zwolnienie hamowania awaryjnego Maksymalna dopuszczalna prędkość do zastosowania funkcji Pomiń 25 km/h 40 km/h 20 km/h 100 km/h 0 km/h 5 m 1 (Tak) 1 (Tak) 0 km/h 36
37 Zmienne narodowe (2) Zmienna narodowa - Opis Dopuszczalna prędkość kontrolowana, gdy funkcja Pomiń jest aktywna Dystans na jakim hamowanie pociągu jest zwolnione, w trakcie gdy funkcja Pomiń jest aktywna Dystans dopuszczalny do jazdy wstecz w trybie PT Maksymalny czas zwolnienia hamowania pociągu, w trakcie gdy funkcja override EOA jest aktywna Reakcja systemu, gdy przekroczony zostanie limit czasu monitorowania kanału radiowego(t-contact) Maksymalny czas od utworzenia w RBC ostatniego otrzymanego telegramu Zmiana ID maszynisty podczas jazdy Maksymalna dopuszczalna odległość do przejechania w trybie SR Modyfikacja współczynnika tarcia przez maszynistę Wartość 20 km/h 200 m 0 m 60 s Brak reakcji Nieskończony 1 (Tak) 10 km Dopuszczalna 37
38 Plany na przyszłość ETCS L2 38
39 Podsumowanie 1. Zwiększenie możliwości badawczych 2. Certyfikacja ETCS L1 3. Przyszłość 39
40 Dziękuję za uwagę Instytut Kolejnictwa Zakład Sterowania Ruchem i Teleinformatyki ul. Józefa Chłopickiego Warszawa telefon: (22) fax: (22) automatyka@ikolej.pl dr inż. Andrzej TORUŃ telefon: (22) atorun@ikolej.pl mgr inż. Konrad ZAKRZEWSKI telefon: (22) kzakrzewski@ikolej.pl 40
