OPIS TECHNICZNY. 1 Dane ogólne
|
|
- Danuta Owczarek
- 8 lat temu
- Przeglądów:
Transkrypt

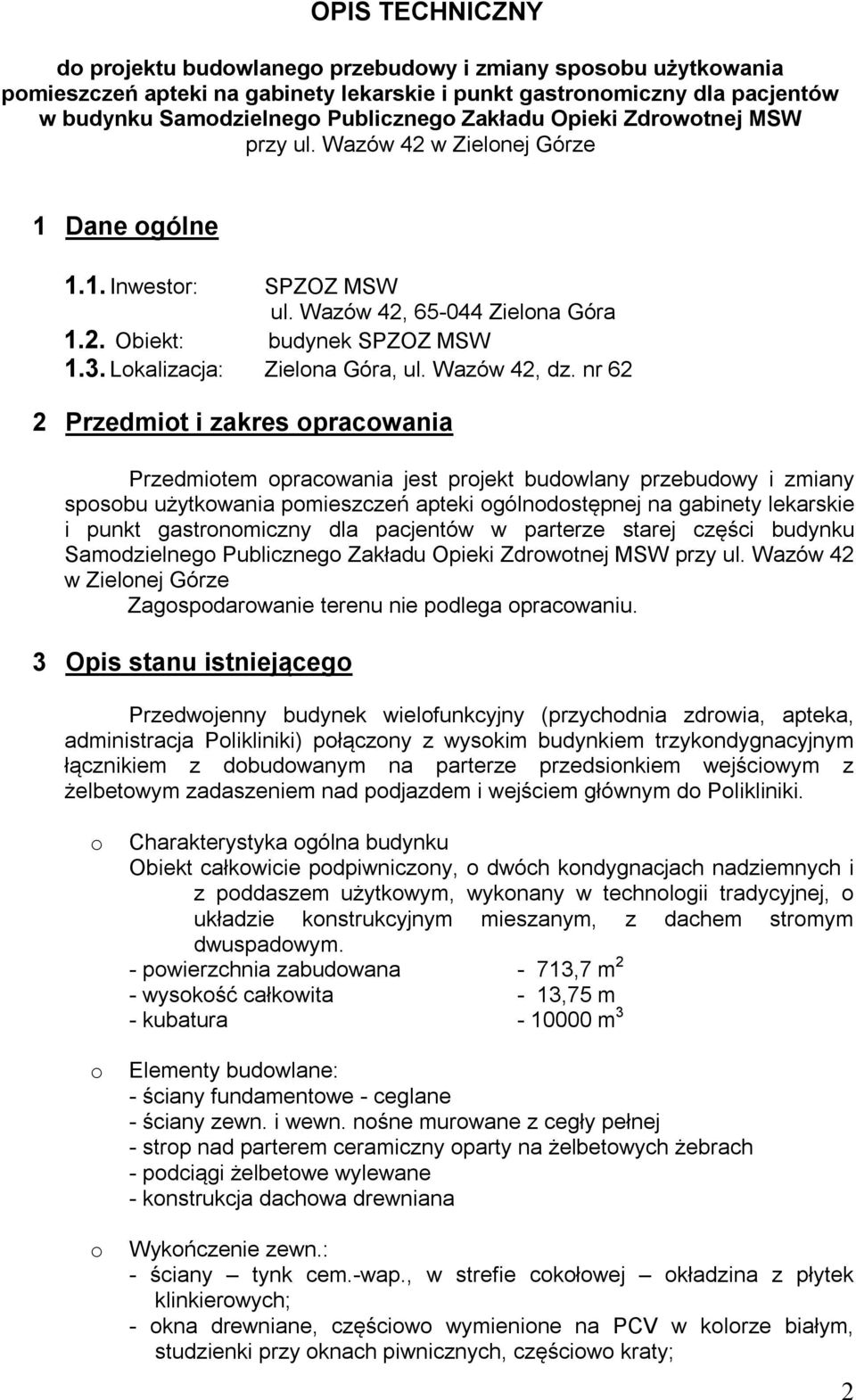

1 OPIS TECHNICZNY do projektu budowlanego przebudowy i zmiany sposobu użytkowania pomieszczeń apteki na gabinety lekarskie i punkt gastronomiczny dla pacjentów w budynku Samodzielnego Publicznego Zakładu Opieki Zdrowotnej MSW przy ul. Wazów 4 w Zielonej Górze 1 Dane ogólne 1.1. Inwestor: SPZOZ MSW ul. Wazów 4, Zielona Góra 1.. Obiekt: budynek SPZOZ MSW 1.3. Lokalizacja: Zielona Góra, ul. Wazów 4, dz. nr 6 Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany przebudowy i zmiany sposobu użytkowania pomieszczeń apteki ogólnodostępnej na gabinety lekarskie i punkt gastronomiczny dla pacjentów w parterze starej części budynku Samodzielnego Publicznego Zakładu Opieki Zdrowotnej MSW przy ul. Wazów 4 w Zielonej Górze Zagospodarowanie terenu nie podlega opracowaniu. 3 Opis stanu istniejącego Przedwojenny budynek wielofunkcyjny (przychodnia zdrowia, apteka, administracja Polikliniki) połączony z wysokim budynkiem trzykondygnacyjnym łącznikiem z dobudowanym na parterze przedsionkiem wejściowym z żelbetowym zadaszeniem nad podjazdem i wejściem głównym do Polikliniki. o o o Charakterystyka ogólna budynku Obiekt całkowicie podpiwniczony, o dwóch kondygnacjach nadziemnych i z poddaszem użytkowym, wykonany w technologii tradycyjnej, o układzie konstrukcyjnym mieszanym, z dachem stromym dwuspadowym. - powierzchnia zabudowana - 713,7 m - wysokość całkowita - 13,75 m - kubatura m 3 Elementy budowlane: - ściany fundamentowe - ceglane - ściany zewn. i wewn. nośne murowane z cegły pełnej - strop nad parterem ceramiczny oparty na żelbetowych żebrach - podciągi żelbetowe wylewane - konstrukcja dachowa drewniana Wykończenie zewn.: - ściany tynk cem.-wap., w strefie cokołowej okładzina z płytek klinkierowych; - okna drewniane, częściowo wymienione na PCV w kolorze białym, studzienki przy oknach piwnicznych, częściowo kraty;

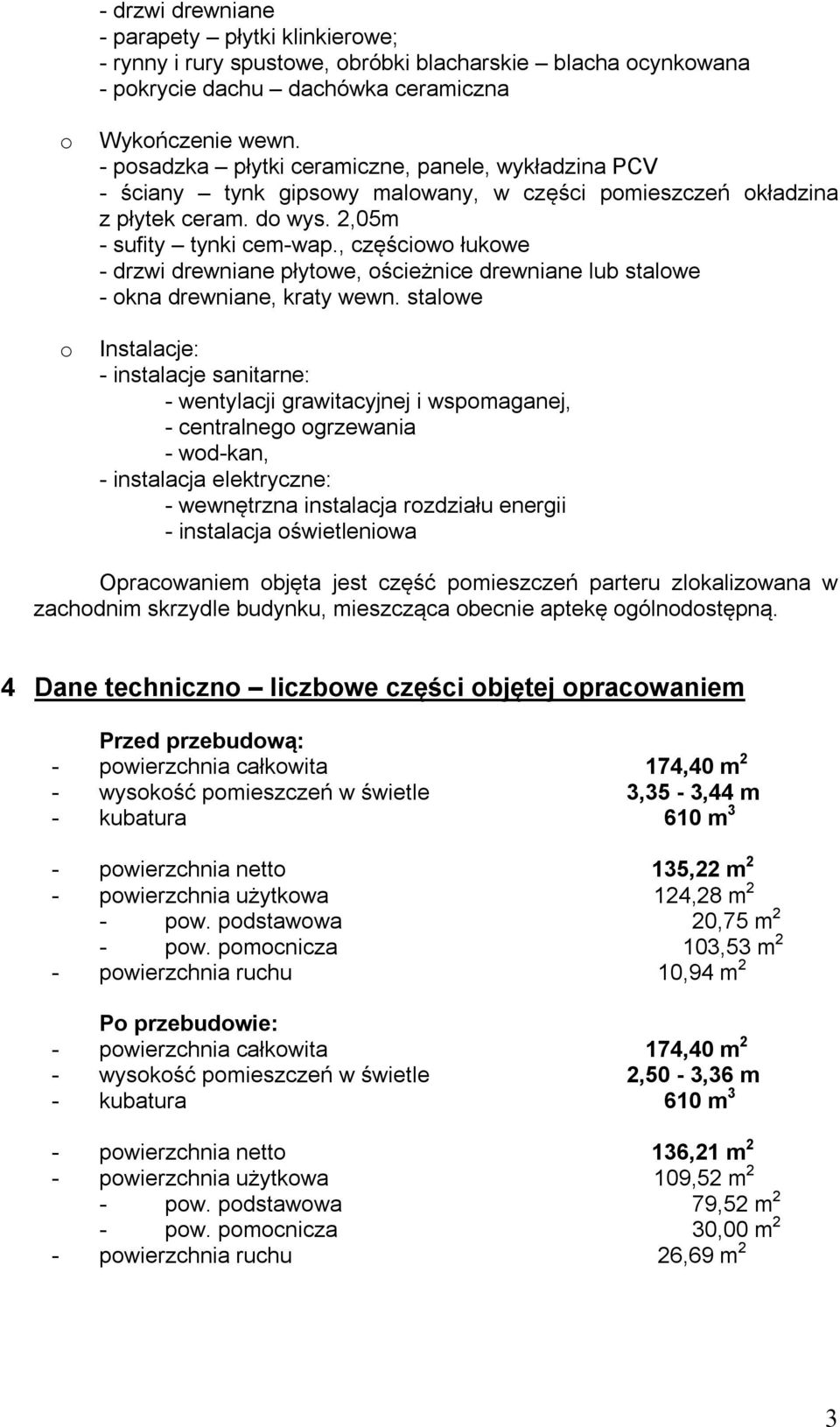

2 - drzwi drewniane - parapety płytki klinkierowe; - rynny i rury spustowe, obróbki blacharskie blacha ocynkowana - pokrycie dachu dachówka ceramiczna o o Wykończenie wewn. - posadzka płytki ceramiczne, panele, wykładzina PCV - ściany tynk gipsowy malowany, w części pomieszczeń okładzina z płytek ceram. do wys.,05m - sufity tynki cem-wap., częściowo łukowe - drzwi drewniane płytowe, ościeżnice drewniane lub stalowe - okna drewniane, kraty wewn. stalowe Instalacje: - instalacje sanitarne: - wentylacji grawitacyjnej i wspomaganej, - centralnego ogrzewania - wod-kan, - instalacja elektryczne: - wewnętrzna instalacja rozdziału energii - instalacja oświetleniowa Opracowaniem objęta jest część pomieszczeń parteru zlokalizowana w zachodnim skrzydle budynku, mieszcząca obecnie aptekę ogólnodostępną. 4 Dane techniczno liczbowe części objętej opracowaniem Przed przebudową: - powierzchnia całkowita 174,40 m - wysokość pomieszczeń w świetle 3,35-3,44 m - kubatura 610 m 3 - powierzchnia netto 135, m - powierzchnia użytkowa 14,8 m - pow. podstawowa 0,75 m - pow. pomocnicza 103,53 m - powierzchnia ruchu 10,94 m Po przebudowie: - powierzchnia całkowita 174,40 m - wysokość pomieszczeń w świetle,50-3,36 m - kubatura 610 m 3 - powierzchnia netto 136,1 m - powierzchnia użytkowa 109,5 m - pow. podstawowa 79,5 m - pow. pomocnicza 30,00 m - powierzchnia ruchu 6,69 m 3

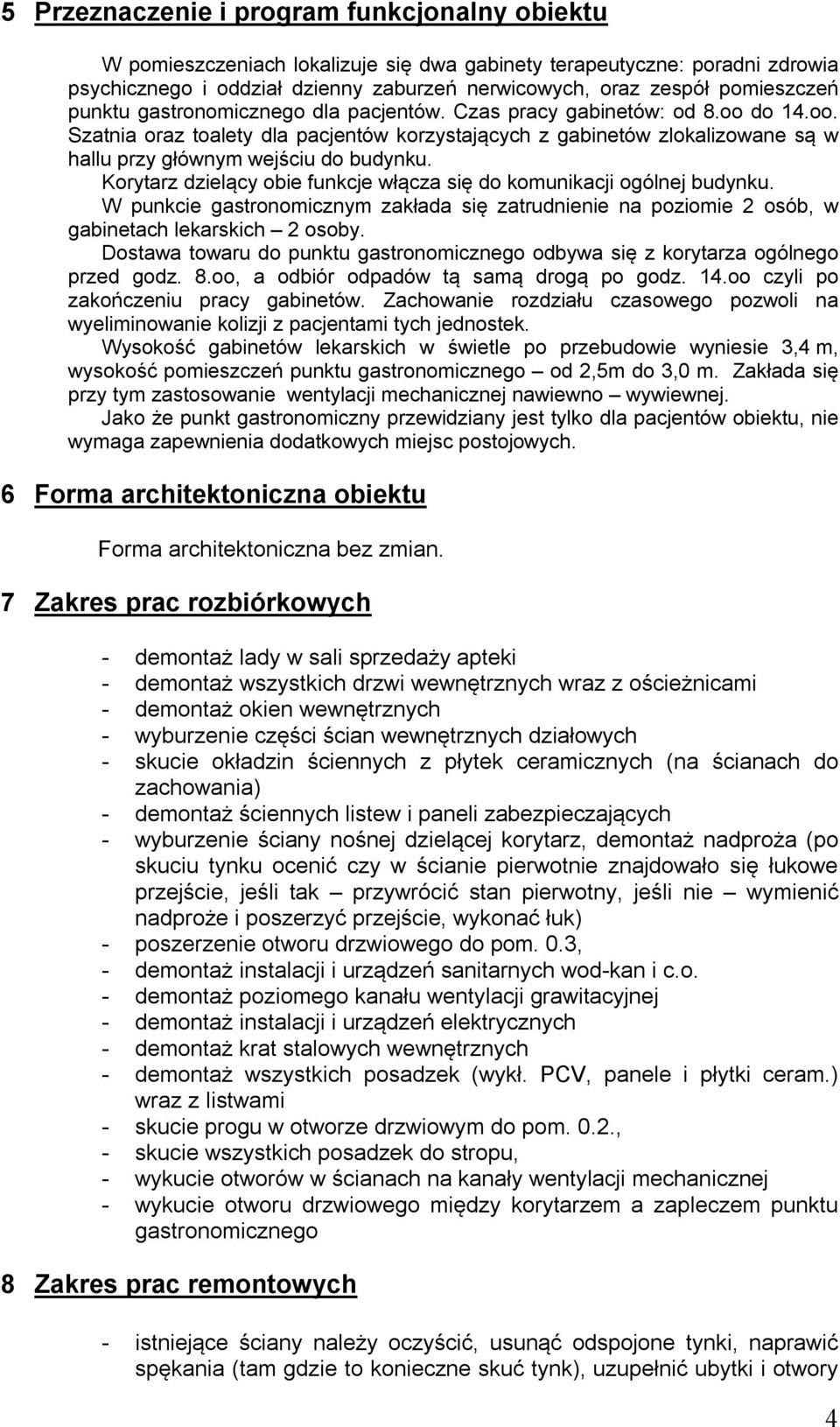

3 5 Przeznaczenie i program funkcjonalny obiektu W pomieszczeniach lokalizuje się dwa gabinety terapeutyczne: poradni zdrowia psychicznego i oddział dzienny zaburzeń nerwicowych, oraz zespół pomieszczeń punktu gastronomicznego dla pacjentów. Czas pracy gabinetów: od 8.oo do 14.oo. Szatnia oraz toalety dla pacjentów korzystających z gabinetów zlokalizowane są w hallu przy głównym wejściu do budynku. Korytarz dzielący obie funkcje włącza się do komunikacji ogólnej budynku. W punkcie gastronomicznym zakłada się zatrudnienie na poziomie osób, w gabinetach lekarskich osoby. Dostawa towaru do punktu gastronomicznego odbywa się z korytarza ogólnego przed godz. 8.oo, a odbiór odpadów tą samą drogą po godz. 14.oo czyli po zakończeniu pracy gabinetów. Zachowanie rozdziału czasowego pozwoli na wyeliminowanie kolizji z pacjentami tych jednostek. Wysokość gabinetów lekarskich w świetle po przebudowie wyniesie 3,4 m, wysokość pomieszczeń punktu gastronomicznego od,5m do 3,0 m. Zakłada się przy tym zastosowanie wentylacji mechanicznej nawiewno wywiewnej. Jako że punkt gastronomiczny przewidziany jest tylko dla pacjentów obiektu, nie wymaga zapewnienia dodatkowych miejsc postojowych. 6 Forma architektoniczna obiektu Forma architektoniczna bez zmian. 7 Zakres prac rozbiórkowych - demontaż lady w sali sprzedaży apteki - demontaż wszystkich drzwi wewnętrznych wraz z ościeżnicami - demontaż okien wewnętrznych - wyburzenie części ścian wewnętrznych działowych - skucie okładzin ściennych z płytek ceramicznych (na ścianach do zachowania) - demontaż ściennych listew i paneli zabezpieczających - wyburzenie ściany nośnej dzielącej korytarz, demontaż nadproża (po skuciu tynku ocenić czy w ścianie pierwotnie znajdowało się łukowe przejście, jeśli tak przywrócić stan pierwotny, jeśli nie wymienić nadproże i poszerzyć przejście, wykonać łuk) - poszerzenie otworu drzwiowego do pom. 0.3, - demontaż instalacji i urządzeń sanitarnych wod-kan i c.o. - demontaż poziomego kanału wentylacji grawitacyjnej - demontaż instalacji i urządzeń elektrycznych - demontaż krat stalowych wewnętrznych - demontaż wszystkich posadzek (wykł. PCV, panele i płytki ceram.) wraz z listwami - skucie progu w otworze drzwiowym do pom. 0.., - skucie wszystkich posadzek do stropu, - wykucie otworów w ścianach na kanały wentylacji mechanicznej - wykucie otworu drzwiowego między korytarzem a zapleczem punktu gastronomicznego 8 Zakres prac remontowych - istniejące ściany należy oczyścić, usunąć odspojone tynki, naprawić spękania (tam gdzie to konieczne skuć tynk), uzupełnić ubytki i otwory 4

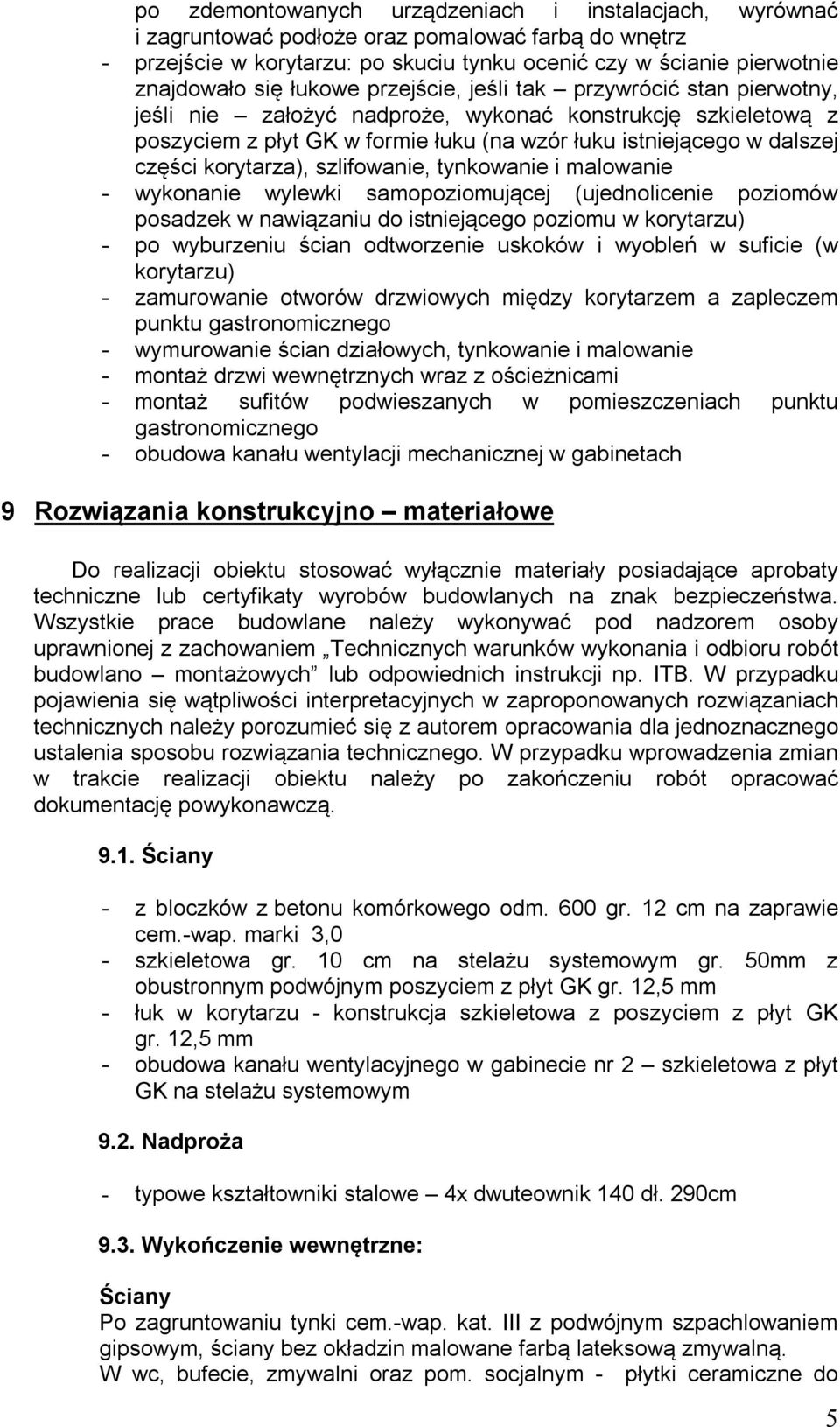

4 po zdemontowanych urządzeniach i instalacjach, wyrównać i zagruntować podłoże oraz pomalować farbą do wnętrz - przejście w korytarzu: po skuciu tynku ocenić czy w ścianie pierwotnie znajdowało się łukowe przejście, jeśli tak przywrócić stan pierwotny, jeśli nie założyć nadproże, wykonać konstrukcję szkieletową z poszyciem z płyt GK w formie łuku (na wzór łuku istniejącego w dalszej części korytarza), szlifowanie, tynkowanie i malowanie - wykonanie wylewki samopoziomującej (ujednolicenie poziomów posadzek w nawiązaniu do istniejącego poziomu w korytarzu) - po wyburzeniu ścian odtworzenie uskoków i wyobleń w suficie (w korytarzu) - zamurowanie otworów drzwiowych między korytarzem a zapleczem punktu gastronomicznego - wymurowanie ścian działowych, tynkowanie i malowanie - montaż drzwi wewnętrznych wraz z ościeżnicami - montaż sufitów podwieszanych w pomieszczeniach punktu gastronomicznego - obudowa kanału wentylacji mechanicznej w gabinetach 9 Rozwiązania konstrukcyjno materiałowe Do realizacji obiektu stosować wyłącznie materiały posiadające aprobaty techniczne lub certyfikaty wyrobów budowlanych na znak bezpieczeństwa. Wszystkie prace budowlane należy wykonywać pod nadzorem osoby uprawnionej z zachowaniem Technicznych warunków wykonania i odbioru robót budowlano montażowych lub odpowiednich instrukcji np. IT. W przypadku pojawienia się wątpliwości interpretacyjnych w zaproponowanych rozwiązaniach technicznych należy porozumieć się z autorem opracowania dla jednoznacznego ustalenia sposobu rozwiązania technicznego. W przypadku wprowadzenia zmian w trakcie realizacji obiektu należy po zakończeniu robót opracować dokumentację powykonawczą Ściany - z bloczków z betonu komórkowego odm. 600 gr. 1 cm na zaprawie cem.-wap. marki 3,0 - szkieletowa gr. 10 cm na stelażu systemowym gr. 50mm z obustronnym podwójnym poszyciem z płyt GK gr. 1,5 mm - łuk w korytarzu - konstrukcja szkieletowa z poszyciem z płyt GK gr. 1,5 mm - obudowa kanału wentylacyjnego w gabinecie nr szkieletowa z płyt GK na stelażu systemowym 9.. Nadproża - typowe kształtowniki stalowe 4x dwuteownik 140 dł. 90cm 9.3. Wykończenie wewnętrzne: Ściany Po zagruntowaniu tynki cem.-wap. kat. III z podwójnym szpachlowaniem gipsowym, ściany bez okładzin malowane farbą lateksową zmywalną. W wc, bufecie, zmywalni oraz pom. socjalnym - płytki ceramiczne do 5

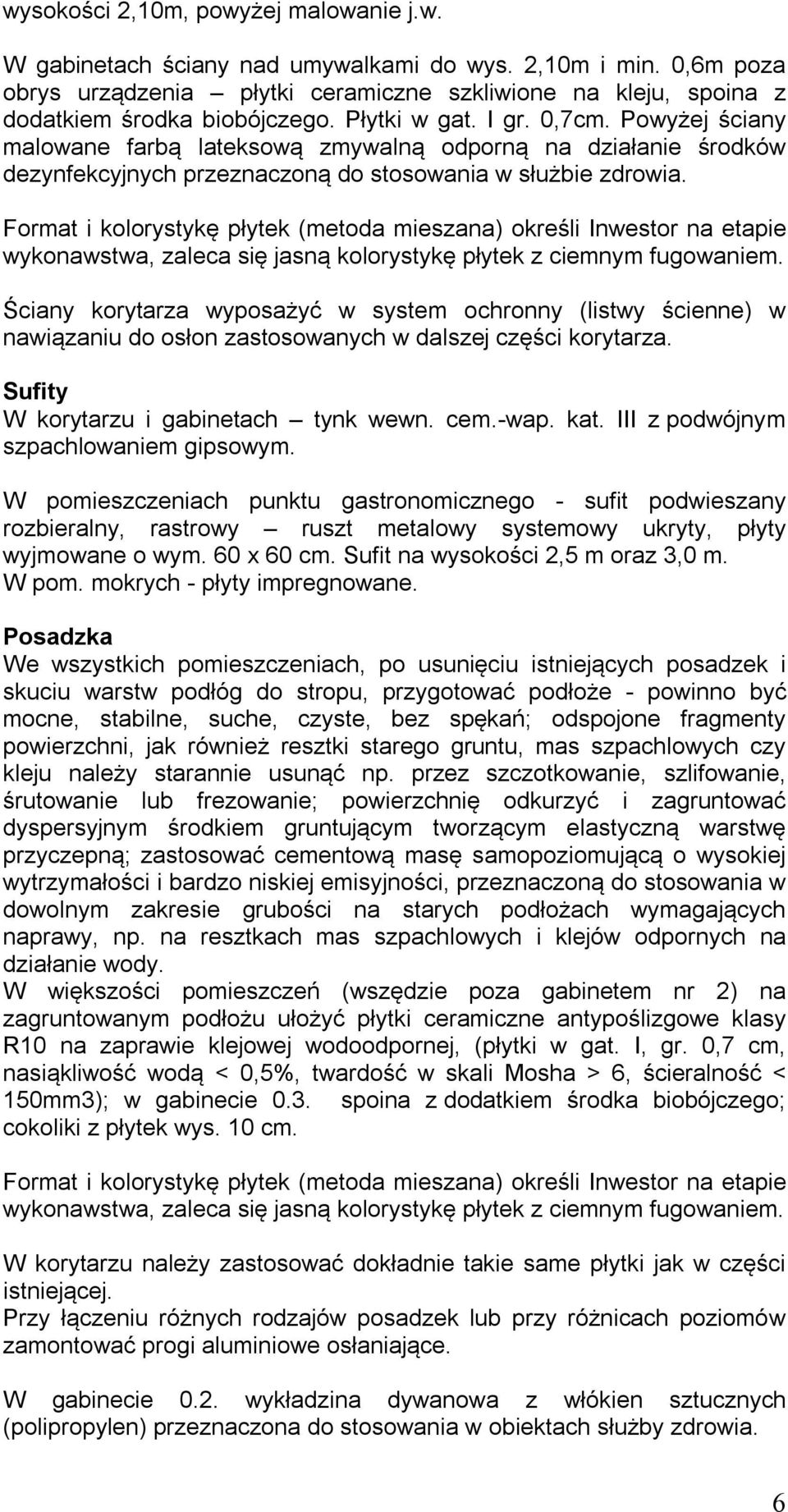

5 wysokości,10m, powyżej malowanie j.w. W gabinetach ściany nad umywalkami do wys.,10m i min. 0,6m poza obrys urządzenia płytki ceramiczne szkliwione na kleju, spoina z dodatkiem środka biobójczego. Płytki w gat. I gr. 0,7cm. Powyżej ściany malowane farbą lateksową zmywalną odporną na działanie środków dezynfekcyjnych przeznaczoną do stosowania w służbie zdrowia. Format i kolorystykę płytek (metoda mieszana) określi Inwestor na etapie wykonawstwa, zaleca się jasną kolorystykę płytek z ciemnym fugowaniem. Ściany korytarza wyposażyć w system ochronny (listwy ścienne) w nawiązaniu do osłon zastosowanych w dalszej części korytarza. Sufity W korytarzu i gabinetach tynk wewn. cem.-wap. kat. III z podwójnym szpachlowaniem gipsowym. W pomieszczeniach punktu gastronomicznego - sufit podwieszany rozbieralny, rastrowy ruszt metalowy systemowy ukryty, płyty wyjmowane o wym. 60 x 60 cm. Sufit na wysokości,5 m oraz 3,0 m. W pom. mokrych - płyty impregnowane. Posadzka We wszystkich pomieszczeniach, po usunięciu istniejących posadzek i skuciu warstw podłóg do stropu, przygotować podłoże - powinno być mocne, stabilne, suche, czyste, bez spękań; odspojone fragmenty powierzchni, jak również resztki starego gruntu, mas szpachlowych czy kleju należy starannie usunąć np. przez szczotkowanie, szlifowanie, śrutowanie lub frezowanie; powierzchnię odkurzyć i zagruntować dyspersyjnym środkiem gruntującym tworzącym elastyczną warstwę przyczepną; zastosować cementową masę samopoziomującą o wysokiej wytrzymałości i bardzo niskiej emisyjności, przeznaczoną do stosowania w dowolnym zakresie grubości na starych podłożach wymagających naprawy, np. na resztkach mas szpachlowych i klejów odpornych na działanie wody. W większości pomieszczeń (wszędzie poza gabinetem nr ) na zagruntowanym podłożu ułożyć płytki ceramiczne antypoślizgowe klasy R10 na zaprawie klejowej wodoodpornej, (płytki w gat. I, gr. 0,7 cm, nasiąkliwość wodą < 0,5%, twardość w skali Mosha > 6, ścieralność < 150mm3); w gabinecie 0.3. spoina z dodatkiem środka biobójczego; cokoliki z płytek wys. 10 cm. Format i kolorystykę płytek (metoda mieszana) określi Inwestor na etapie wykonawstwa, zaleca się jasną kolorystykę płytek z ciemnym fugowaniem. W korytarzu należy zastosować dokładnie takie same płytki jak w części istniejącej. Przy łączeniu różnych rodzajów posadzek lub przy różnicach poziomów zamontować progi aluminiowe osłaniające. W gabinecie 0.. wykładzina dywanowa z włókien sztucznych (polipropylen) przeznaczona do stosowania w obiektach służby zdrowia. 6

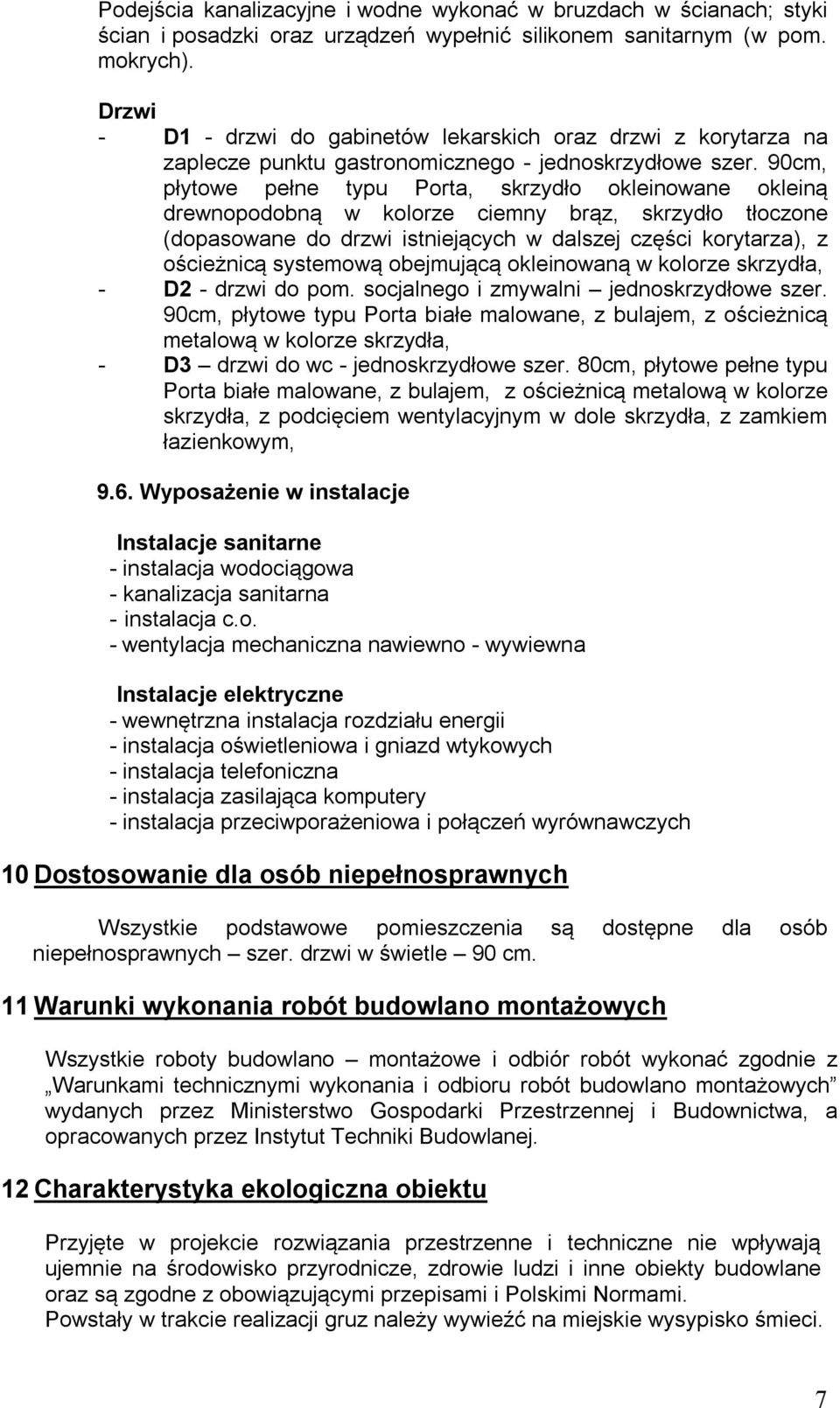

6 Podejścia kanalizacyjne i wodne wykonać w bruzdach w ścianach; styki ścian i posadzki oraz urządzeń wypełnić silikonem sanitarnym (w pom. mokrych). Drzwi - D1 - drzwi do gabinetów lekarskich oraz drzwi z korytarza na zaplecze punktu gastronomicznego - jednoskrzydłowe szer. 90cm, płytowe pełne typu Porta, skrzydło okleinowane okleiną drewnopodobną w kolorze ciemny brąz, skrzydło tłoczone (dopasowane do drzwi istniejących w dalszej części korytarza), z ościeżnicą systemową obejmującą okleinowaną w kolorze skrzydła, - D - drzwi do pom. socjalnego i zmywalni jednoskrzydłowe szer. 90cm, płytowe typu Porta białe malowane, z bulajem, z ościeżnicą metalową w kolorze skrzydła, - D3 drzwi do wc - jednoskrzydłowe szer. 80cm, płytowe pełne typu Porta białe malowane, z bulajem, z ościeżnicą metalową w kolorze skrzydła, z podcięciem wentylacyjnym w dole skrzydła, z zamkiem łazienkowym, 9.6. Wyposażenie w instalacje Instalacje sanitarne - instalacja wodociągowa - kanalizacja sanitarna - instalacja c.o. - wentylacja mechaniczna nawiewno - wywiewna Instalacje elektryczne - wewnętrzna instalacja rozdziału energii - instalacja oświetleniowa i gniazd wtykowych - instalacja telefoniczna - instalacja zasilająca komputery - instalacja przeciwporażeniowa i połączeń wyrównawczych 10 Dostosowanie dla osób niepełnosprawnych Wszystkie podstawowe pomieszczenia są dostępne dla osób niepełnosprawnych szer. drzwi w świetle 90 cm. 11 Warunki wykonania robót budowlano montażowych Wszystkie roboty budowlano montażowe i odbiór robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej i udownictwa, a opracowanych przez Instytut Techniki udowlanej. 1 Charakterystyka ekologiczna obiektu Przyjęte w projekcie rozwiązania przestrzenne i techniczne nie wpływają ujemnie na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane oraz są zgodne z obowiązującymi przepisami i Polskimi Normami. Powstały w trakcie realizacji gruz należy wywieźć na miejskie wysypisko śmieci. 7
7 13 Analiza możliwości wykorzystania systemów alternatywnych zaopatrzenia w energię i ciepło Przeprowadzenie analizy możliwości wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło uznaje się za bezzasadne. udynek jako istniejący i użytkowany podlega przyłączeniu do konwencjonalnych źródeł energii i ciepła, ewentualna zmiana źródeł energii przekracza zakres niniejszego opracowania. 14 Charakterystyka energetyczna udynek Polikliniki, w której zlokalizowane są pomieszczenia objęte niniejszym opracowaniem posiada ważne świadectwo charakterystyki energetycznej. Przebudowa i zmiana sposobu użytkowania części budynku o pow. całkowitej 174,40m na gabinety lekarskie i punkt gastronomiczny dla pacjentów w parterze nie spowoduje zmian w charakterystyce energetycznej budynku. 15 Ochrona przeciwpożarowa udynek trzykondygnacyjny z poddaszem nieużytkowym, niski (N), wysokość do stropu nad ostatnią kond. użytkową 9,8 m, wysokość całkowita 13,75 m, powierzchnia zabudowy 713,7 m ; Odległości między opracowywanym obiektem a budynkami sąsiednimi są większe od min. odległości wymaganej przepisami (8m). Substancje palne występujące w obiekcie gazy medyczne. Zgodnie z obowiązującymi przepisami, dla obiektów zaliczonych do kategorii zagrożenia ludzi, nie wylicza się gęstości obciążenia ogniowego (faktyczna gęstość obciążenia ogniowego w tych pomieszczeniach nie będzie przekraczać 500MJ/m ) Obiekt zakwalifikowany do kategorii zagrożenia ludzi ZLIII. Nie występuje zagrożenie wybuchem. udynek stanowi odrębną strefę pożarową. Klasa odporności pożarowej - dopuszczalna dla budynku niskiego C. Wymagana odporność ogniowa elementów budynku: główna konstrukcja nośna R60, strop REI 60, ściany zewn. EI 30, ściany wew. EI 15. Wszystkie elementy budynku spełniają wymagania dotyczące odporności ogniowej i są wykonane z elementów o klasie NRO (minimum niezapalne). Wyjścia ewakuacyjne z budynku jedno wyjście bezpośrednio na zewnątrz; Max długość przejścia ewakuacyjnego 11m, max długość dojścia ewakuacyjnego 19m. Szerokość drzwi ewakuacyjnych w świetle min 90cm. Sposób zabezpieczenia p-poż. instalacji użytkowych nie dotyczy Dobór urządzeń przeciwpożarowych w obiekcie nie dotyczy Wyposażenie w gaśnice z uwagi na występowanie w budynku kwalifikacji kategorii zagrożenia ludzi przyjęto, że na każde 100 m powierzchni obiektu przypadać powinno min. kg środka gaśniczego. Wymagana woda do zewnętrznego gaszenia pożaru (0 l/s) z istniejących hydrantów zewnętrznych sieci miejskiej ø 80mm. Drogę pożarową do budynku stanowi ul. Wazów. Opis opracowała arch. Jadwiga Drynkorn arch. Agnieszka Paszkudzka-Nosek maj 014 8

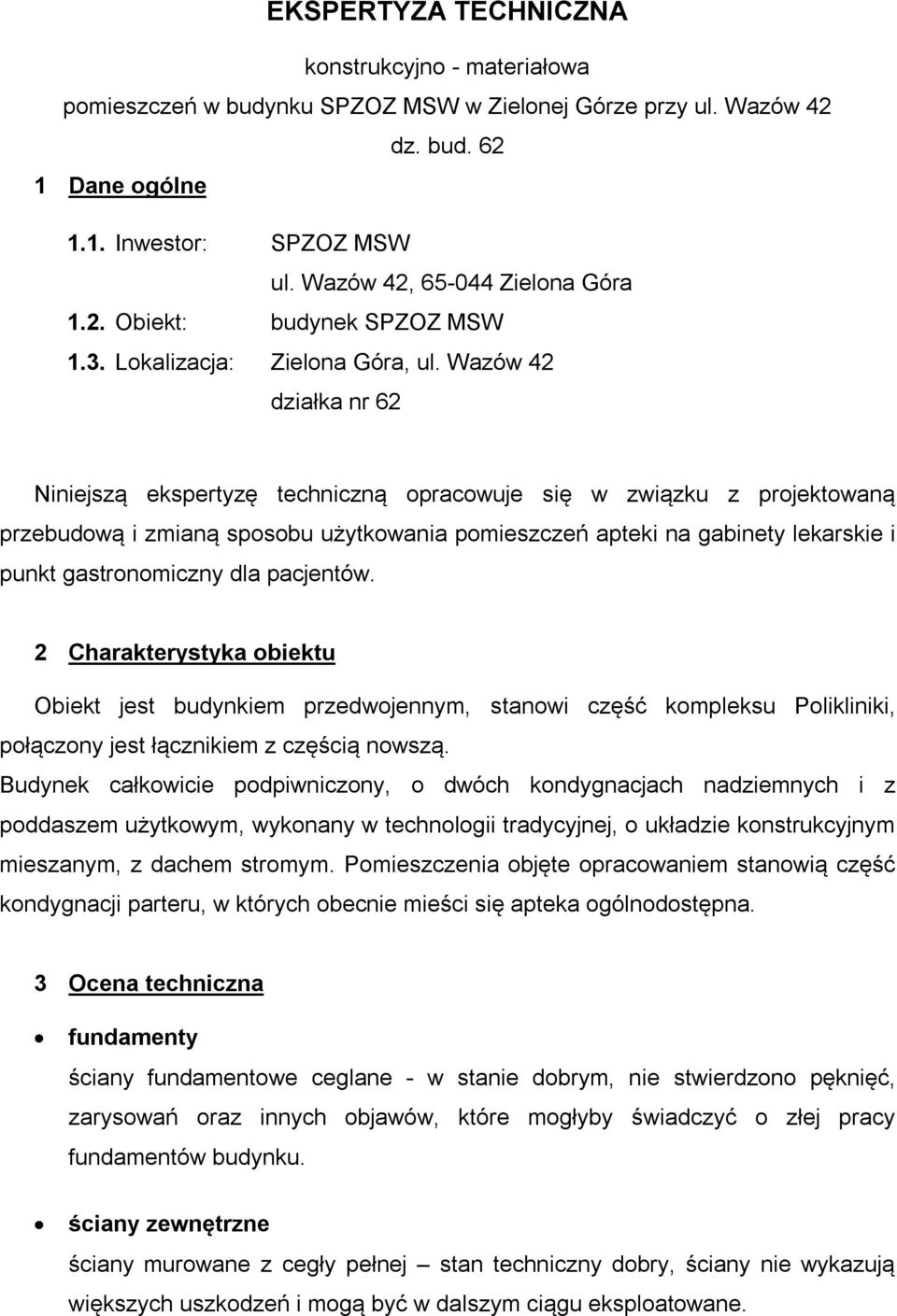

8 EKSPERTYZA TECHNICZNA konstrukcyjno - materiałowa pomieszczeń w budynku SPZOZ MSW w Zielonej Górze przy ul. Wazów 4 dz. bud. 6 1 Dane ogólne 1.1. Inwestor: SPZOZ MSW ul. Wazów 4, Zielona Góra 1.. Obiekt: budynek SPZOZ MSW 1.3. Lokalizacja: Zielona Góra, ul. Wazów 4 działka nr 6 Niniejszą ekspertyzę techniczną opracowuje się w związku z projektowaną przebudową i zmianą sposobu użytkowania pomieszczeń apteki na gabinety lekarskie i punkt gastronomiczny dla pacjentów. Charakterystyka obiektu Obiekt jest budynkiem przedwojennym, stanowi część kompleksu Polikliniki, połączony jest łącznikiem z częścią nowszą. udynek całkowicie podpiwniczony, o dwóch kondygnacjach nadziemnych i z poddaszem użytkowym, wykonany w technologii tradycyjnej, o układzie konstrukcyjnym mieszanym, z dachem stromym. Pomieszczenia objęte opracowaniem stanowią część kondygnacji parteru, w których obecnie mieści się apteka ogólnodostępna. 3 Ocena techniczna fundamenty ściany fundamentowe ceglane - w stanie dobrym, nie stwierdzono pęknięć, zarysowań oraz innych objawów, które mogłyby świadczyć o złej pracy fundamentów budynku. ściany zewnętrzne ściany murowane z cegły pełnej stan techniczny dobry, ściany nie wykazują większych uszkodzeń i mogą być w dalszym ciągu eksploatowane.
9 ściany wewnętrzne nośne stan techniczny dobry; ściany nie wykazują większych uszkodzeń i mogą być w dalszym ciągu eksploatowane. W miejscach wykuć w ścianie nośnej należy przewidzieć stalowe nadproża służące do przeniesienia obciążeń od ciężaru ścian znajdujących się powyżej. stropy stropy nad piwnicami, parterem i I piętrem ceramiczne oparte na żelbetowych żebrach. Podciągi żelbetowe wylewane. Strop nad II piętrem drewniany ze ślepym pułapem. Stropy w stanie dobrym; nie zauważono śladów przeciążenia ugięć ani zarysowań. Obecnie w pomieszczeniach objętych przebudową znajduje się apteka wraz z zapleczem z obciążeniem użytkowym 5,0 kn/m, natomiast po przebudowie będą gabinety lekarskie o obciążeniu użytkowym,0 kn/m oraz punkt gastronomiczny dla pacjentów o obciążeniu użytkowym 3,0 kn/m. Ponieważ przewidywane obciążenia będą mniejsze od obecnie istniejących nie przewiduje się konieczności wzmocnień istniejących stropów. Sposób posadowienia ścianek działowych na stropie ustalić po rozbiórce posadzek. dach konstrukcja dachu drewniana stan dobry, pokrycie dachu dachówką, nie zauważono widocznych śladów ugięcia oraz nieszczelności poszycia dachu. 4 Wnioski Ogólny stan techniczny elementów konstrukcyjno budowlanych określa się jako dobry. Zakładany sposób użytkowania oraz projektowana przebudowa wraz z przyjętymi rozwiązaniami konstrukcyjno materiałowymi nie powodują w sposób istotny zmiany obciążenia fundamentów oraz pozostałych elementów konstrukcyjnych budynku i nie stanowią zagrożenia dla stateczności i bezpieczeństwa budowli. Niniejsza ekspertyza ważna jest do 30 czerwca 016 r. Opracował inż. Witold Kamiński

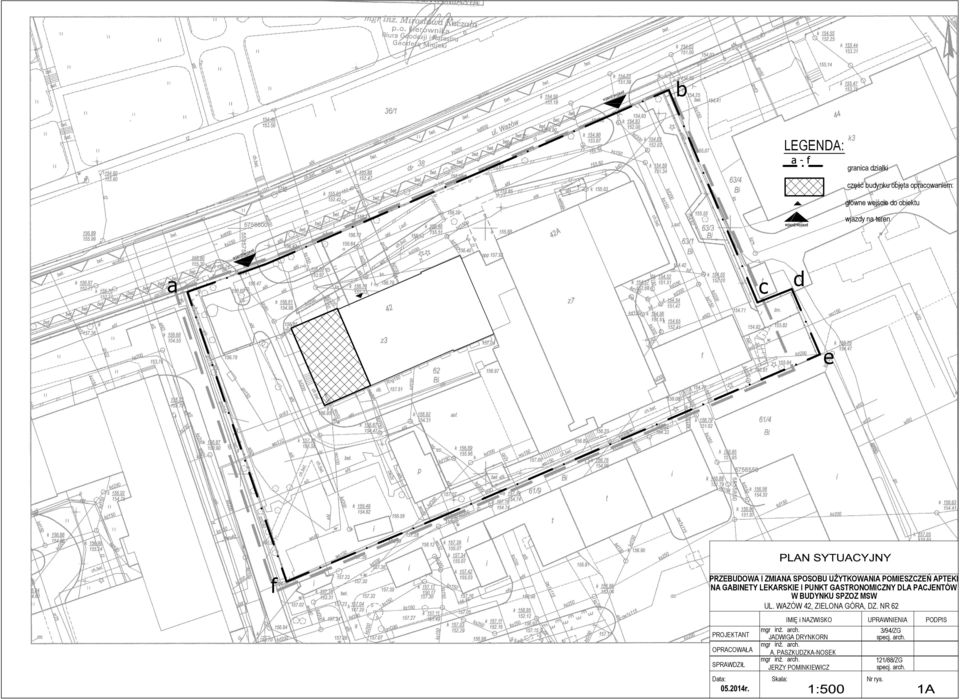

10 wjazd/wyjazd b LEGENDA: a - f granica działki część budynku objęta opracowaniem: główne wejście do obiektu wjazdy na teren a wjazd/wyjazd c d e f PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SPZOZ MSW UL. WAZÓW 4, ZIELONA GÓRA, DZ. NR 6 IMIĘ i NAZWISKO UPRAWNIENIA PODPIS PROJEKTANT mgr inż. arch. 3/94/ZG JADWIGA DRYNKORN specj. arch. OPRACOWAŁA SPRAWDZIŁ mgr inż. arch. A. PASZKUDZKA-NOSEK mgr inż. arch. 11/88/ZG JERZY POMINKIEWICZ specj. arch. Data: Skala: Nr rys.

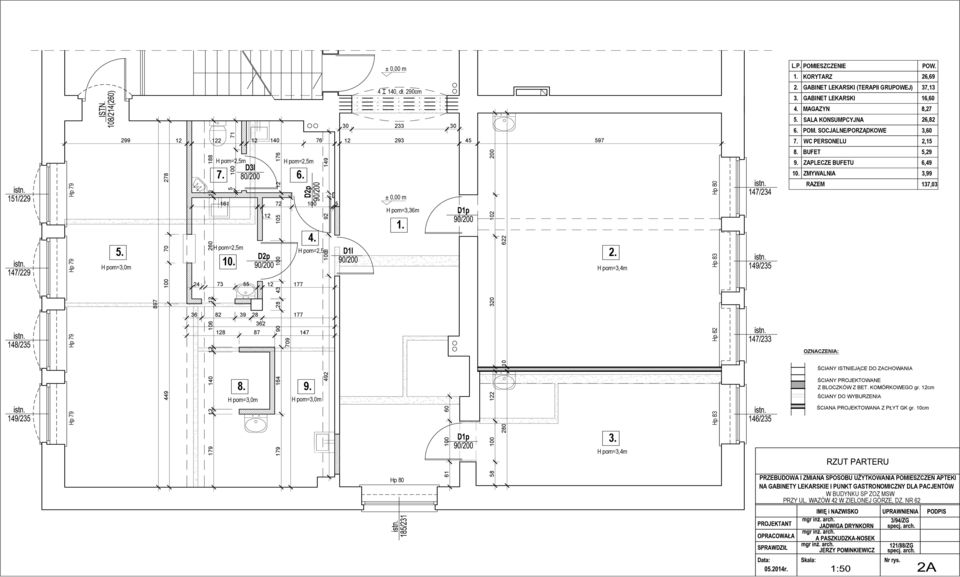

11 ± 0,00 m L.P. POMIESZCZENIE POW. 1. KORYTARZ 6,69 4 I 140, dł. 90cm. GAINET LEKARSKI (TERAPII GRUPOWEJ) 37,13 3. GAINET LEKARSKI 16,60 4. MAGAZYN 8, SALA KONSUMPCYJNA 6,8 POM. SOCJALNE/PORZĄDKOWE 3,60 WC PERSONELU,15 Hp 79 Hp 79 Hp 79 Hp H pom=3,0m H pom=,5m 7. H pom=,5m H pom=3,0m H pom=3,0m 179 H pom=,5m H pom=,5m ± 0,00 m H pom=3,36m 1. Hp H pom=3,4m 3. H pom=3,4m Hp 83 Hp 8 Hp 83 Hp UFET 5,9 ZAPLECZE UFETU 6,49 ZMYWALNIA RAZEM OZNACZENIA: ŚCIANY ISTNIEJĄCE DO ZACHOWANIA ŚCIANY PROJEKTOWANE Z LOCZKÓW Z ET. KOMÓRKOWEGO gr. 1cm ŚCIANY DO WYURZENIA 3,99 ŚCIANA PROJEKTOWANA Z PŁYT GK gr. 10cm 137,03 PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SP ZOZ MSW PRZY UL. WAZÓW 4 W ZIELONEJ GÓRZE, DZ. NR 6

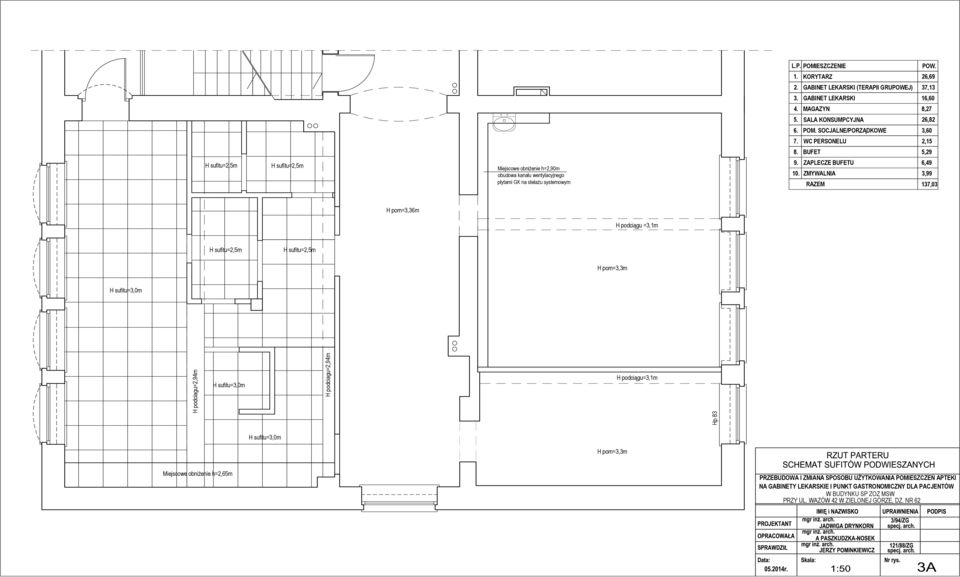

12 L.P. POMIESZCZENIE POW. 1. KORYTARZ 6,69. GAINET LEKARSKI (TERAPII GRUPOWEJ) 37,13 3. GAINET LEKARSKI 16,60 4. MAGAZYN 8,7 5. SALA KONSUMPCYJNA 6,8 6. POM. SOCJALNE/PORZĄDKOWE 3,60 7. WC PERSONELU,15 8. UFET 5,9 H sufitu=,5m H sufitu=,5m Miejscowe obniżenie h=,90m obudowa kanału wentylacyjnego płytami GK na stelażu systemowym ZAPLECZE UFETU 6,49 ZMYWALNIA RAZEM 3,99 137,03 H pom=3,36m H podciągu =3,1m H sufitu=,5m H sufitu=,5m H pom=3,3m H sufitu=3,0m H podciagu=,94m H podciągu=3,1m Hp 83 H sufitu=3,0m H podciagu=,94m H sufitu=3,0m H pom=3,3m Miejscowe obniżenie h=,65m PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SP ZOZ MSW PRZY UL. WAZÓW 4 W ZIELONEJ GÓRZE, DZ. NR 6
13 OPIS TECHNICZNY do projektu technologii przebudowy i zmiany sposobu użytkowania pomieszczeń apteki na gabinety lekarskie i punkt gastronomiczny dla pacjentów w budynku Samodzielnego Publicznego Zakładu Opieki Zdrowotnej MSW przy ul. Wazów 4 w Zielonej Górze 1. Wstęp Pomieszczenia stanowiące przedmiot opracowania zlokalizowane są na parterze budynku zakładu ochrony zdrowia resortu MSW i mieszczą się w sąsiedztwie gabinetów lekarskich. W pomieszczeniach zapewniona jest wentylacja mechaniczna, a nad urządzeniami grzewczymi dodatkowo okap z mechanicznym wyciągiem oparów. Dostęp światła dziennego do stanowisk pracy stałej mieści się w obowiązujących normach. Dostępu światła naturalnego pozbawione jest pomieszczenie zmywalni naczyń stołowych. Jednakże stanowisko pracy w zmywalni ma charakter dorywczy i czas pobytu tej samej osoby w ciągu dnia nie będzie przekraczał godzin. Obsługę zakładu stanowić będą osoby. Dostawa towaru do bufetu odbywać się będzie od strony zaplecza, przez korytarz ogólnodostępny i przed godziną Ograniczenie to wynika stąd, że korytarz jest poczekalnią pacjentów gabinetów terapeutycznych poradni zdrowia psychicznego i stanowi komunikację do oddziału dziennego zaburzeń nerwicowych, które pracują w dniach od poniedziałku do piątku, w godzinach od 8 00 do Zachowanie rozdziału czasowego pozwoli na wyeliminowanie kolizji z pacjentami tych jednostek. Towar będzie dostarczany bezpośrednio do magazynu. Warunki lokalowe mała powierzchnia - determinują zakres zamierzonej działalności gastronomicznej ograniczony do sporządzania potraw na bazie wysoko przetworzonych półproduktów wymagających wyłącznie obróbki termicznej, bądź gotowych do bezpośredniego spożycia. Nie projektuje się pomieszczenia obróbki wstępnej warzyw (mycia, obierania, czyszczenia sałaty, ogórków, pomidorów, jaj itp.) oraz stanowiska obróbki mięsa surowego, tj. mycia, rozmrażania, porcjowania itp., ponieważ nie pozwala na to mała
14 powierzchnia będąca do dyspozycji Inwestora. Półprodukty pochodzić będą z zakładów produkcyjnych objętych nadzorem organów inspekcji sanitarnej. Zaprojektowane zaplecze magazynowe jest jednocześnie drogą komunikacyjną personelu do pomieszczeń socjalnych. Natomiast komunikację z bufetu na salę konsumencką (w celu uporządkowania przez personel stolików) zapewni uchyłowa część blatu lady sprzedażowej (5a). Wyposażenie zaplecza magazynowego to: szafa mroźnicza (nr 1) o poj. 650 litrów przeznaczona do przechowywania mrożonych wyrobów garmażeryjnych wymagających wyłącznie obróbki termicznej, tj. różnego rodzaju pierogów, bigosu, fasolki po bretońsku, krokietów, placków ziemniaczanych, warzyw, frytek itp., znajdujących się w opakowaniach producenta (np. w pojemnikach jednorazowego użytku lub w workach foliowych), dwie szafy chłodnicze o poj. 650 litrów (nr 1a) na takie artykuły, jak tłuszcze twarde, wyroby garmażeryjne (flaki w batonach, naleśniki, kapusta z łazankami, kopytka itp.) oraz regał magazynowy na surowce trwałe. Natomiast do przechowywania wyrobów gotowych przeznaczonych do bezpośredniego spożycia, tj. surówek, sałatek, wędlin itp. zimnych przekąsek służyć będzie stół chłodniczy (nr 3) znajdujący się w obrębie części ekspedycyjnej bufetu. W obrębie tej części bufetu na ladzie sprzedażowej przewidziano dwie witryny nastawne: chłodniczą (nr 4) przeznaczoną do przechowywania i wyeksponowania kanapek dostarczanych do bufetu w postaci wyrobu gotowego do spożycia oraz witrynę cukierniczą niechłodzoną (nr 6) na wyroby cukiernicze trwałe typu pączki, drożdżówki. Natomiast w jednej z szafek wykonanych pod blatem lady przechowywane będzie pieczywo (chleb, bułki). W części kuchennej bufetu na stole podręcznym (nr 14) przewidziano stanowisko do odkładania artykułów, które są przewidziane do obróbki termicznej, np. odgotowania. Natomiast stół roboczy (nr 10) stanowić będzie stanowisko dzielenia, porcjowania i nakładania na talerze (pobrane z szafy przelotowej nr ) gorących potraw. Również w części ekspedycyjnej bufetu przewidziano takie stanowisko. Jest to blat stołu chłodniczego (nr 3), którego komory chłodnicze przeznaczono do przechowywania art. przeznaczonych do bezpośredniego spożycia (surówek, sałatek, wędlin, serów twardych). Potrawy będą serwowane w/na naczyniach wielorazowego użytku. W związku z tym zaprojektowano zmywalnię naczyń 3
15 stołowych. Zaprojektowany ciąg technologiczny mycia tych naczyń zapewnia, po oczyszczeniu z resztek pokarmowych, wstępne mycie w komorze zmywakowej stołu roboczego (nr 15) oraz zasadnicze w zmywarce podblatowej z fazą wyparzania (nr 16). Układ poszczególnych odcinków ciągu technologicznego i podblatowy typ zmywarki zapewniają na dość małej powierzchni jednokierunkowy, postępujący ruch naczyń, zakończony szafą przelotową (nr ) osadzoną w ścianie między bufetem a zmywalnią, co eliminuje możliwość krzyżowania się dróg naczyń brudnych i czystych. Natomiast brudne naczynia do zmywalni będą odstawiane na okno podawcze (nr 18) wykonane w skrzydłach drzwi wejściowych od strony sali konsumenckiej. Względy epidemiologiczne konieczność wyeliminowania zakażeń krzyżowych - wymagają, by naczynia kuchenne nie miały kontaktu z naczyniami stołowymi pochodzącymi od konsumenta. W tym celu zaprojektowano na zapleczu kuchennym bufetu stanowisko ich mycia, wyposażone w zlew (nr 13) i regał ociekowy z perforowanymi półkami (nr 1). W każdym pomieszczeniu przewiduje się wykonanie wentylacji mechanicznej, przy czym w części kuchennej nad urządzeniami grzewczymi konieczne jest dodatkowo zainstalowanie przyściennego okapu wentylacyjnego (nr 19) wyciągowego z łapaczem tłuszczu. Resztki pokonsumpcyjne ze zmywalni zgromadzone w pojemniku wyłożonym foliowym workiem będą ewakuowane na zewnątrz budynku tą samą drogą, co dostawa towarów, ale po godzinie 14 00, tj. po zakończeniu pracy poradni zdrowia psychicznego i oddziału dziennego zaburzeń nerwicowych. Do transportu służyć będzie pojemnik szczelnie zamykany i wykonany w sposób i z materiału łatwego do utrzymania w czystości.. Program działalności handlowej bufetu. Zakres zamierzonej działalności obejmować będzie: - serwowanie potraw gorących sporządzanych na bazie wysoko przetworzonych półproduktów wymagających wyłącznie obróbki termicznej (różnego rodzaju pierogi, kopytka, kluski, kapusta z łazankami, placki ziemniaczane, naleśniki, bigos, flaki, fasolka po bretońsku) oraz gotowych wyrobów przeznaczonych do bezpośredniego spożycia (surówki, sałatki), 4

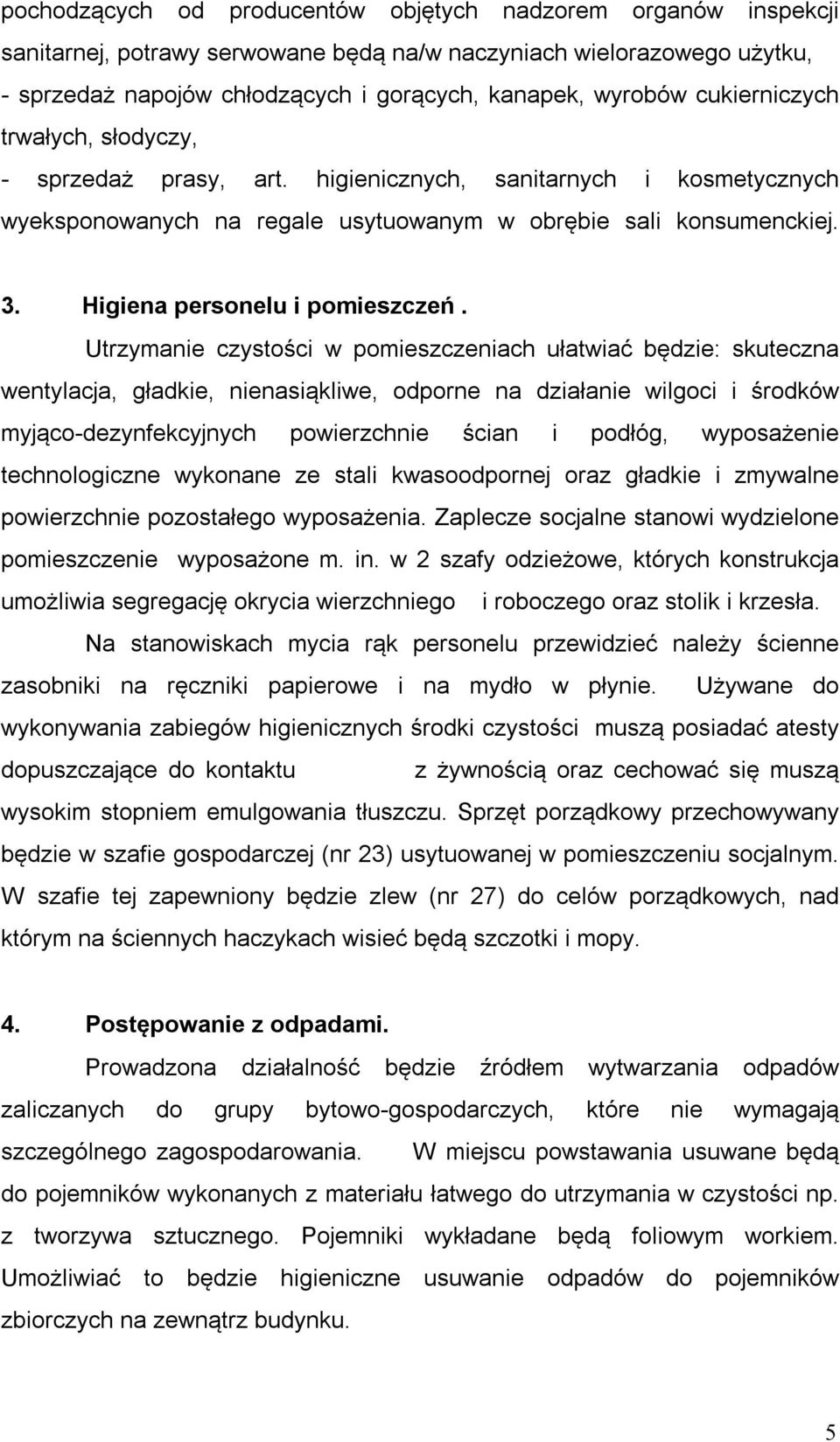

16 pochodzących od producentów objętych nadzorem organów inspekcji sanitarnej, potrawy serwowane będą na/w naczyniach wielorazowego użytku, - sprzedaż napojów chłodzących i gorących, kanapek, wyrobów cukierniczych trwałych, słodyczy, - sprzedaż prasy, art. higienicznych, sanitarnych i kosmetycznych wyeksponowanych na regale usytuowanym w obrębie sali konsumenckiej. 3. Higiena personelu i pomieszczeń. Utrzymanie czystości w pomieszczeniach ułatwiać będzie: skuteczna wentylacja, gładkie, nienasiąkliwe, odporne na działanie wilgoci i środków myjąco-dezynfekcyjnych powierzchnie ścian i podłóg, wyposażenie technologiczne wykonane ze stali kwasoodpornej oraz gładkie i zmywalne powierzchnie pozostałego wyposażenia. Zaplecze socjalne stanowi wydzielone pomieszczenie wyposażone m. in. w szafy odzieżowe, których konstrukcja umożliwia segregację okrycia wierzchniego i roboczego oraz stolik i krzesła. Na stanowiskach mycia rąk personelu przewidzieć należy ścienne zasobniki na ręczniki papierowe i na mydło w płynie. Używane do wykonywania zabiegów higienicznych środki czystości muszą posiadać atesty dopuszczające do kontaktu z żywnością oraz cechować się muszą wysokim stopniem emulgowania tłuszczu. Sprzęt porządkowy przechowywany będzie w szafie gospodarczej (nr 3) usytuowanej w pomieszczeniu socjalnym. W szafie tej zapewniony będzie zlew (nr 7) do celów porządkowych, nad którym na ściennych haczykach wisieć będą szczotki i mopy. 4. Postępowanie z odpadami. Prowadzona działalność będzie źródłem wytwarzania odpadów zaliczanych do grupy bytowo-gospodarczych, które nie wymagają szczególnego zagospodarowania. W miejscu powstawania usuwane będą do pojemników wykonanych z materiału łatwego do utrzymania w czystości np. z tworzywa sztucznego. Pojemniki wykładane będą foliowym workiem. Umożliwiać to będzie higieniczne usuwanie odpadów do pojemników zbiorczych na zewnątrz budynku. 5

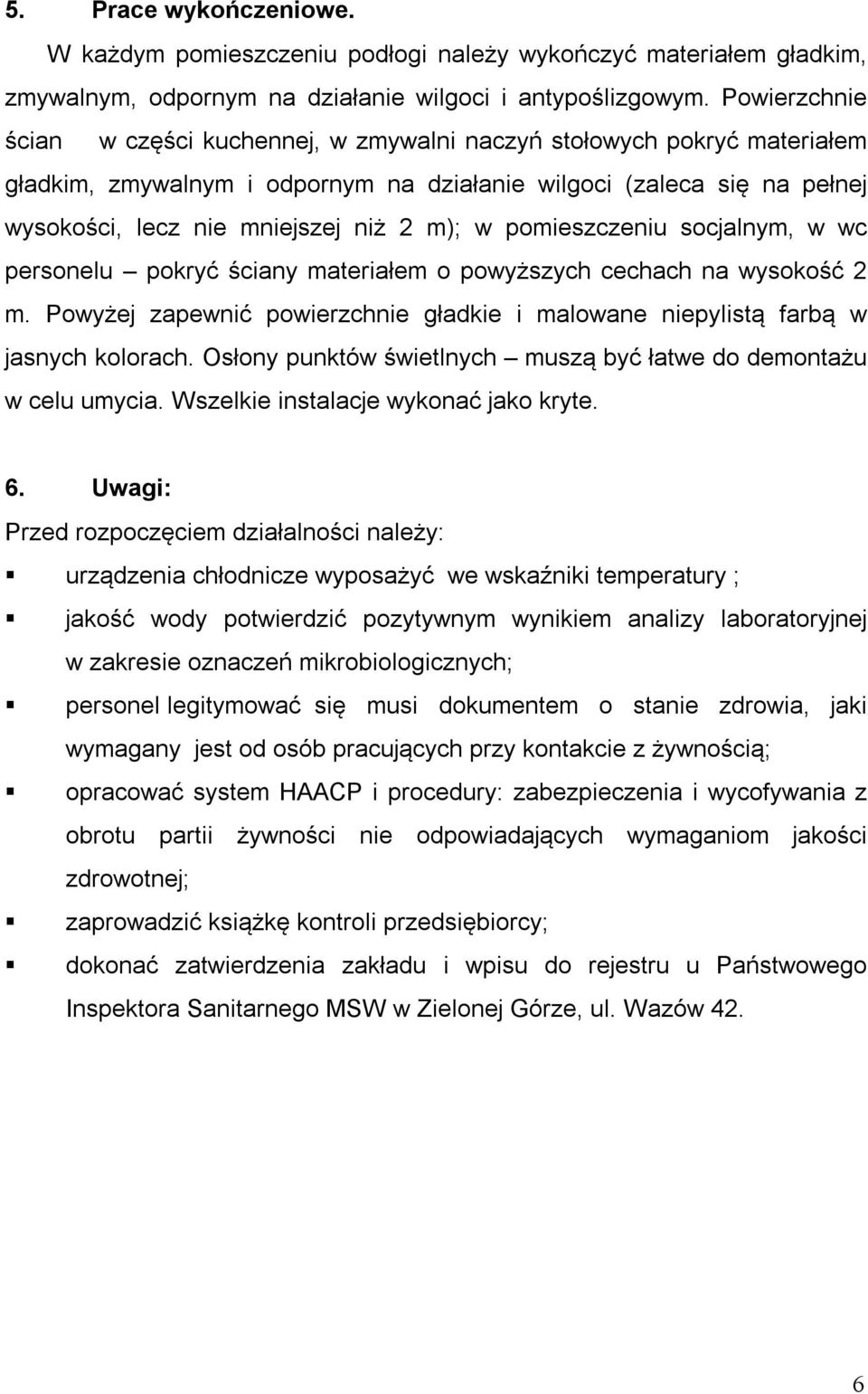

17 5. Prace wykończeniowe. W każdym pomieszczeniu podłogi należy wykończyć materiałem gładkim, zmywalnym, odpornym na działanie wilgoci i antypoślizgowym. Powierzchnie ścian w części kuchennej, w zmywalni naczyń stołowych pokryć materiałem gładkim, zmywalnym i odpornym na działanie wilgoci (zaleca się na pełnej wysokości, lecz nie mniejszej niż m); w pomieszczeniu socjalnym, w wc personelu pokryć ściany materiałem o powyższych cechach na wysokość m. Powyżej zapewnić powierzchnie gładkie i malowane niepylistą farbą w jasnych kolorach. Osłony punktów świetlnych muszą być łatwe do demontażu w celu umycia. Wszelkie instalacje wykonać jako kryte. 6. Uwagi: Przed rozpoczęciem działalności należy: urządzenia chłodnicze wyposażyć we wskaźniki temperatury ; jakość wody potwierdzić pozytywnym wynikiem analizy laboratoryjnej w zakresie oznaczeń mikrobiologicznych; personel legitymować się musi dokumentem o stanie zdrowia, jaki wymagany jest od osób pracujących przy kontakcie z żywnością; opracować system HAACP i procedury: zabezpieczenia i wycofywania z obrotu partii żywności nie odpowiadających wymaganiom jakości zdrowotnej; zaprowadzić książkę kontroli przedsiębiorcy; dokonać zatwierdzenia zakładu i wpisu do rejestru u Państwowego Inspektora Sanitarnego MSW w Zielonej Górze, ul. Wazów 4. 6
18 ZESTAWIENIE URZĄDZEŃ Nr Urządzenie Wymiary (mm) Szt. Producent/ dystrybutor 1. Szafa mroźnicza MS x800x000 1 RM GASTRO poj. 650 l. 30V/50Hz; 0,6 kw 1a Szafa chłodnicza LS-70, poj. 650 l. 710x800x000 J. w. 30V/50Hz; 0,43 kw. Witryna chłodnicza na napoje, model x630x ROLLER GRILL 30V/50Hz; 0,69kW 3. Stół chłodniczy -drzwiowy SCH-D/N 180x700x850 1 RM GASTRO 30V/50Hz; 0,3kW 4. Witryna chłodnicza 10 l. nastawna na ladzie 70x586x686 1 STALGAST bufetowej na kanapki 30V/50Hz; 0,16 kw 5. Lada bufetowa zabudowa pod spodem półkami i szafką na pieczywo. 100x700x850 1 Wg projektu Inwestora 6. Szafki wiszące z drzwiami suwanymi 800x300x600 RM GASTRO RMSZ-1083/8x3x6 7. Frytownica pojedyncza, elektryczna F10T- 300x600x80 1 J. w. 63EM, na podstawie 400V/3N/50Hz; 6,6 kw 8. Podstawa pod frytownicę z drzwiami MP x600x570 1 J. w. 9. Kuchnia elektryczna z piekarnikiem 600x600x900 1 J. w. konwekcyjnym z grillem 400V/3N/50Hz; 9,05 kw 10. Stół roboczy przyścienny z drzwiami suwanymi 100x600x850 1 J. w. RMS Półka ścienna -poziomowa RMP x300x660 1 J. w. 1. Regał perforowany ociekowy na naczynia 800x400x J. w. kuchenne 13. Stół ze zlewem i szafką RMS x600x850 1 J. w. 14. Stół podręczny 600x600x850 1 J. w. 15. Stół do zmywalni OP-0143 (z 1 komorą zmywakową i miejscem na zmywarkę podblatową) Zmywarka podblatowa HOART Szafa przelotowa na czyste naczynia stołowe RMM-180/8x6x x600x850 (wym. komory 400x400x50) 1 OPTIMET 575x600x830 1 SIGIS Kraków 400V/50Hz/3; 6 kw 800x600x RM GASTRO 18. Okno zwrotu brudnych naczyń 400x300 1 Wg projektu Inwestora 19. Okap wentylacyjny wyciągowy RMOP x700x450 1 RM GASTRO 0. Regał magazynowy RMRS-131/10x5x x500x J. w. 1. Umywalka do mycia rąk 500x400 3 KOŁO. Szafka ubraniowa bhp -częściowa x500x1800 ELZAP Kraków 3. Szafa gospodarcza na sprzęt porządkowy 600x600x180 1 Dostępna w handlu 4. Stolik okolicznościowy 500x600x550 1 J. w. 5. Krzesło - 1 J. w. 6 Witryna cukiernicza niechłodnicza (na pączki, drożdżówki), nastawna na ladzie sprzedażowej 7 Zlew do celów porządkowych zabudowany szafą, zawieszony 50 cm nad podłogą 674x544x CEEA ochnia 300x300 1 Dostępny w handlu
19 L.P. POMIESZCZENIE POW. 1. KORYTARZ 6,69. GAINET LEKARSKI (TERAPII GRUPOWEJ) 37,13 3. GAINET LEKARSKI 16,60 4. MAGAZYN 8,7 5. SALA KONSUMPCYJNA 6,8 6. POM. SOCJALNE/PORZĄDKOWE 3,60 7. WC PERSONELU,15 8. UFET 5,9 Hp 79 Hp 79 Hp 79 Hp Hp 83 Hp 8 Hp 83 Hp ZAPLECZE UFETU 6,49 ZMYWALNIA RAZEM 3,99 137,03 3. Hp 80 PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SP ZOZ MSW PRZY UL. WAZÓW 4 W ZIELONEJ GÓRZE, DZ. NR 6
20 OPIS TECHNICZNY do projektu instalacji sanitarnych przebudowy i zmiany sposobu użytkowania pomieszczeń apteki na gabinety lekarskie i punkt gastronomiczny dla pacjentów w budynku Samodzielnego Publicznego Zakładu Opieki Zdrowotnej MSW przy ul. Wazów 4 w Zielonej Górze 1. Podstawa opracowania: - zlecenie inwestora, - P architektury budynku, - uzgodnienia z inwestorem, -normy i normatywy techniczne..zakres opracowania Niniejsze opracowanie jest projektem wewnętrznych instalacji sanitarnych dla przebudowy i zmiany sposobu użytkowania pomieszczeń apteki ogólnodostępnej na gabinety lekarskie i punkt gastronomiczny dla pacjentów 3. Instalacja wodociągowa Przybory sanitarne w projektowanych pomieszczeniach punktu gastronomicznego i gabinetów lekarskich zasilane będą poprzez podłączenie do istniejącej instalacji wodociągowej w budynku Polikliniki. Projektowaną instalacje można podzielić na 3 ciągi. Ciąg 1 doprowadzający wodę do projektowanego gabinetu lekarskiego nr 0.., podłączony do pionów wodociągowych zlokalizowanych w sąsiednim pomieszczeniu, zasilający umywalkę i opomiarowany wodomierzami wody ciepłej i zimnej zlokalizowanymi w pomieszczeniu gabinetu lekarskiego. Ciąg doprowadzający wodę do projektowanego gabinetu lekarskiego nr 0.3., podłączony do pionów wodociągowych zlokalizowanych w korytarzu, zasilający umywalkę i opomiarowany wodomierzami wody ciepłej i zimnej zlokalizowanymi w pomieszczeniu gabinetu lekarskiego. Ciąg 3 doprowadzający wodę do pomieszczeń projektowanego punktu gastronomicznego, podłączony do poziomów wodociągowych zlokalizowanych w piwnicach i opomiarowany wodomierzami wody ciepłej i zimnej zlokalizowanymi w korytarzu piwnic. Z powodu zbyt małej średnicy, odcinek istniejącego poziomu wodociągowego wody ciepłej do którego włączamy projektowaną instalację wymagać będzie wymiany. Pomieszczenia punktu gastronomicznego wyposażone będą w: - miskę ustępową - umywalki - zlewy - zmywarkę str. 1
21 Do umywalek i zlewów doprowadzona będzie woda ciepła. Instalację wykonać z rur wielowarstwowych PE-X/AL./PE-X. Odcinki w piwnicy prowadzić po ścianie lub pod stropem, mocowane za pomocą uchwytów systemowych, w otulinie izolacyjnej. Odcinki w pomieszczeniach prowadzić podposadzkowo w otulinie izolacyjnej. Podejścia pod przybory wykonać od dołu w bruzdach. Dostęp do wodomierzy w gabinecie lekarskim zapewnić poprzez montaż drzwiczek na ścianie. Jako armaturę odcinającą zastosować zawory kulowe. Kompensację wydłużeń projektuje się wykorzystując zmianę trasy przebiegu instalacji. Rurociągi c.w. izolować otulinami λ=0,035 W/m gr,5cm. 4. Instalacja kanalizacyjna Wewnętrzną instalację kanalizacyjną projektuje się z rur PVC łączonych na uszczelki. Ścieki z przyborów sanitarnych odprowadzić za pomocą instalacji kanalizacyjnej do istniejących pionów K1, K i K3. Włączenie do pionów poprzez zastosowanie trójników. Część instalacji prowadzić w pomieszczeniach piwnicy zgodnie z rozwinięciem instalacji kanalizacyjnej. Instalację kanalizacyjną prowadzić z minimalnymi spadkami. Przy wejściu kanalizacji pod posadzkę zamontować rewizje. Podejścia pod przybory wykonać stosując minimalne spadki. Instalacja odpowietrzana będzie poprzez istniejące piony K1 i K oraz w miejscu ZN1 zamontować zawór napowietrzający DN50 min, 1,0m od poziomu przelewowego umywalki. UWAGA: Przyjęto, że zużyty tłuszcz z frytkownicy i pozostałych urządzeń będzie zlewany i usuwany jako odpad. Zabrania się odprowadzania zużytego oleju do instalacji kanalizacyjnej. 5. Instalacja CO Część budynku adoptowana na pomieszczenia gabinetów lekarskich i punktu gastronomicznego zostanie podłączona do istniejącej instalacji c.o. Istniejąca instalacja pracuje jako instalacja wodna pompowa systemu zamkniętego. Instalację grzewczą zasilić z 7 istniejących pionów CO1 CO7. Zastosowano grzejniki konwektorowe płytowe stalowe zasilane od dołu. Przy oknach (zgodnie z częścią graficzną opracowania) zaprojektowano konwektory wentylatorowe UWK. Podejścia do grzejników wykonać w bruzdach ściennych od ściany. Regulacja hydrauliczna zaworami grzejnikowymi z nastawą wstępną; str.
22 regulacja termiczna pomieszczeń termostatycznymi zaworami przygrzejnikowymi. Odpowietrzenie na każdym grzejniku. Instalację wykonać z rur wielowarstwowych MLC prowadzonych podposadzkowo lub pod stropem piwnicy. W obu przypadkach odcinki prowadzić w otulinie izolacyjnej. W miejscach podejścia pod grzejniki wykonać przekucia przez strop. Przejścia przez przegrody wykonać w rurach osłonowych dymensje większych od rury przewodowej z wypełnieniem przestrzeni masą trwale plastyczną. Do regulacji przepływu w instalacji zastosować zawory grzejnikowe termostatyczne. Na powrotach zamontować zawory regulacyjno-odcinające. Podejścia do grzejników wykonać od ściany za pomocą zestawu zaworowego podwójnego kątowego 3/4x1/. Na grzejnikach zamontować zawory odpowietrzające. Przewody zaizolować otuliną z pianki poliuretanowej. Po wykonaniu instalacji należy ją przepłukać wodą o prędkości przepływu min. 1,5m/s oraz poddać próbie ciśnieniowej na zimno i na gorąco. Ciśnienie próbne 0,4 Mpa. Po wykonaniu prób przeprowadzić 7 godzinny rozruch, połączony z regulacją instalacji. Regulacja polega na ustawieniu właściwych nastaw wstępnych termostatycznych zaworów grzejnikowych. Po wykonaniu instalacji wykonać regulację instalacji na gorąco. Całość robót wykonać zgodnie z Warunkami Wykonania i Odbioru Robót udowlano - Montażowych, cz.ii - Roboty Instalacji Sanitarnych i Przemysłowych. Instalacje powinny wykonywać osoby przeszkolone w danej technologii przestrzegając wszelkich zaleceń producenta systemu; Roboty budowlano - montażowe prowadzić należy zgodnie z niniejszą dokumentacją techniczną, wytycznymi i instrukcjami producentów, materiałów i urządzeń oraz warunkami technicznymi wykonania i odbioru rurociągów; Podczas prowadzenia robót należy przestrzegać przepisów HP. Całość prac wykonać zgodnie z Warunkami technicznymi Wykonania i Odbioru Robót udowlano-montażowych cz. II Instalacje Sanitarne 6. Instalacja wentylacji mechanicznej Przedmiotem niniejszego opracowania jest instalacja wentylacji mechanicznej do pomieszczeń gabinetów lekarskich i punktu gastronomicznego zlokalizowanych na parterze budynku Polikliniki w Zielonej Górze. str. 3
23 Opis projektowanej adaptacji Zespół pomieszczeń gabinetów lekarskich i punktu gastronomicznego został zaprojektowany w adaptowanych pomieszczeniach po aptece. Projektowana adaptacja podyktowana jest koniecznością dostosowania pomieszczeń do obowiązujących obecnie przepisów. W celu zapewnienia koniecznej wymiany powietrza w pomieszczeniach, zaprojektowano instalację wentylacji mechanicznej wywiewnej. Nawiew będzie realizowany za pomocą konwektorów wentylatorowych zlokalizowanych przy oknach zewnętrznych. Zaprojektowano wywiewniki LVS wielkości 100 i 15. W pomieszczeniach nr 1,, 3, 5 montowane w ścianie. W pozostałych pomieszczeniach montowane w rastrach stropu podwieszonego. Po zakończeniu robót wyregulować wydajności nawiewników i wywiewników zgodnie z założeniami projektowymi. Instalację wykonać zgodnie z wytycznymi branży technologicznej. Wentylację pomieszczenia WC (pomieszczenia nr 7) wykonać poprzez zamontowanie pionu wentylacyjnego o śr. 15mm (grawitacyjnego) wyprowadzonego ponad dach budynku i zakończonego wywiewką wentylacyjną. Dla wspomagania wentylacji pomieszczenia WC zamontować na pionie wentylator nakratkowy EDM 80. Parametry powietrza zewnętrznego. Parametry powietrza zewnętrznego wyznaczono na podstawie: Normy PN-8/-0403 dla potrzeb grzewczych -strefa klimatyczna II: -18 o C Normy PN -76/-0340 dla wentylacji i klimatyzacji dla II strefy klimatycznej w okresie letnim t z =+30 o C, i=60,7kj/kg, x=11,9g/kg, Φ=45%. Parametry powietrza wewnętrznego. Temperatury obliczeniowe w ogrzewanych pomieszczeniach: zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 1 kwietnia 00r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 609 z 00r z późniejszymi zmianami). W pomieszczeniach wentylowanych w strefie przebywania ludzi na wysokości 1800 mm od podłogi w odległości 300 mm od ścian, prędkość przepływu powietrza zawiera się w granicach: - pomieszczenie gabinetów lekarskich oraz pomieszczenia socjalne: 0,15 0,5m/s: str. 4
24 - pomieszczenia magazynowe i porządkowe: 0,15 0,50m/s Ochrona akustyczna pomieszczeń. Zgodnie z wymaganiami normy N-87/-0151/0 dopuszczalny równoważny poziom dźwięku A hałasu przenikającego do pomieszczeń od wszystkich źródeł hałasu łącznie nie powinien przekraczać: - Gabinety badań lekarskich LAeq= 35d(A) - Pomieszczenia socjalne i pomocnicze LAeq= 45d(A) - Pomieszczenia magazynowe i porządkowe LAeq= 65d(A) Założenia do obliczeń powietrza wentylacyjnego. Obliczeń dokonano zgodnie z normą PN-83 /-03430/Az3 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Opis techniczny rozwiązań projektowych Instalacje wentylacji. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 1 kwietnia 00r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 poz. 609 z 00r) oraz normami obowiązującymi w wentylacji zaprojektowano układy wentylacji mechanicznej wywiewnej. Nawiew będzie realizowany za pomocą konwektorów wentylatorowych zlokalizowanych przy oknach zewnętrznych. Pomieszczenia objęte opracowaniem wentylowane są za pomocą 3 systemów. 1 system: wentylacja wywiewna gabinetów lekarskich. Wywiew realizowany za pomocą anemostatów wywiewnych zamontowanych na rurociągach wentylacyjnych. Odprowadzenie powietrza do pionu, na którym projektuje się wentylator dachowy DAS-160. Nawiew powietrza wentylacyjnego do pomieszczeń za pomocą konwektorów wentylatorowych zlokalizowanych przy oknach. system: wentylacja wywiewna pomieszczeń punktu gastronomicznego. Wywiew realizowany za pomocą anemostatów wywiewnych zamontowanych na rurociągach wentylacyjnych. Odprowadzenie powietrza przez ścianę. Na przewodzie zainstalowany wentylator kanałowy TD-500/150. str. 5
25 Nawiew powietrza wentylacyjnego do pomieszczeń za pomocą konwektorów wentylatorowych zlokalizowanych przy oknach. 3 system: wyciąg powietrza z okapu wentylacyjnego. Okap RMOP Wyrzut powietrza przez ścianę. Ruch powietrza wymuszony za pomocą wentylatora kanałowego do okapów kuchennych ERTA 15D. Obliczenie wydajności wentylatora do okapu kuchennego: X U Vr - odległość między górną płaszczyzną urządzenia a płaszczyzną wlotową okapu [m] - obwód powierzchni wlotowej okapu > przyścienny: +L > centralny: +L - prędkość porywania zanieczyszczeń 0,06 0,1 1,3 0,06 0,76 Dobrano wentylator kanałowy ERTA 15D. 993 Podejścia do anemostatów wykonać przewodami elastycznymi średnicach mm z izolacją akustyczną. Połączenia przewodów elastycznych realizować za pomocą trójników systemowych. Przewody prowadzić z możliwie jak najmniejszą ilością załamań. Kanały i rury podwieszone będą do elementów konstrukcji pomieszczeń, podwieszenia kanałów systemowe, podparcia i obejmy z podkładkami gumowymi. Informacje ogólne. Przed rozpoczęciem montażu należy dokładnie zapoznać się z dokumentacją techniczną i projektową, rysunkami i opisem oraz instrukcjami montażu producentów urządzeń. Instalacje wykonać zgodnie z: - Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych ( zeszyt 5) wyd. przez CORIT) INSTAL oraz instalacji centralnego ogrzewania (Zeszyt ) zalecane przez Ministerstwo Infrastruktury. - Instrukcjami montażu i uruchomienia zaprojektowanych urządzeń. Wszystkie materiały i urządzenia powinny mieć aktualne dopuszczenia do stosowania w budownictwie w Polsce (atesty, aprobaty techniczne, dopuszczenia UDT, deklaracje zgodności bądź certyfikaty zgodności). str. 6
26 Zabezpieczenie p.poż. Przejścia rurociągów przez ściany oddzieleń pożarowych uszczelnić przeciwpożarowo. Przy urządzeniach zamontować tabliczki znamionowe Producenta, zabezpieczenia ogniowego, certyfikaty. Wymagania higieniczne i sanitarne. Dla utrzymania odpowiednich warunków higienicznych w instalacjach wentylacyjnych przewidziano następujące zabezpieczenia: - otwory rewizyjne (R) umożliwiające inspekcję i czyszczenie instalacji - okresowe czyszczenie i dezynfekcję rurociągów i kanałów -okresowa kontrola i czyszczenie lub wymiana filtrów w urządzeniach wentylacyjnych. - zastosowanie elementów do łatwego demontażu w przypadku prac inspekcyjnych i czyszczenia. Ochrona przed hałasem i drganiami. Poziom hałasu przenikającego do pomieszczeń przez urządzenia zainstalowane w pomieszczeniach nie przewyższają dopuszczalnych poziomów zgodnie z normą PN-87/-0151/0- Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne poziomy dźwięku w pomieszczeniach. Na połączeniach z urządzeniami wentylacyjnymi zastosowano króćce elastyczne jako ochronę przed przenoszeniem hałasu i drgań. 5.Uwagi końcowe Instalacje powinny wykonywać osoby przeszkolone w danej technologii przestrzegając wszelkich zaleceń producenta systemu; Roboty budowlano - montażowe prowadzić należy zgodnie z niniejszą dokumentacją techniczną, wytycznymi i instrukcjami producentów, materiałów i urządzeń oraz warunkami technicznymi wykonania i odbioru rurociągów; Podczas prowadzenia robót należy przestrzegać przepisów HP. Całość prac wykonać zgodnie z Warunkami technicznymi Wykonania i Odbioru Robót udowlano-montażowych cz. II Instalacje Sanitarne OPRACOWAŁ mgr inż. Paweł Winturski LS/0063/POOS/09 str. 7
27 L.P. POMIESZCZENIE POW. W1 K 1. KORYTARZ 6,69. GAINET LEKARSKI (TERAPII GRUPOWEJ) 37,13 z.w.ø18x z.w.ø0x,5 c.w.ø16x K1 z.w.ø16x c.w.ø16x 3. GAINET LEKARSKI 16,60 4. MAGAZYN 8,7 5. SALA KONSUMPCYJNA 6,8 6. POM. SOCJALNE/PORZĄDKOWE 3,60 7. WC PERSONELU,15 8. UFET 5,9 Hp 79 Hp 79 Hp 79 Hp z.w.ø16x c.w.ø16x z.w.ø16x c.w.ø16x z.w.ø16x c.w.ø16x z.w.ø18x c.w.ø18x ZN z.w.ø0x,5 c.w.ø18x UM UM ZN1 1. W K3 z.w.ø16x c.w.ø16x. 3. Hp 83 Hp 8 Hp 83 Hp ZAPLECZE UFETU 6,49 ZMYWALNIA RAZEM 3,99 137,03 Legenda: - woda zimna-z.w. - woda ciepła-c.w. Ø0x,5 - Ø średnica zewnętrzna x grubość ścianki - pion kanalizacyjny K1 ZN1 - zawór napowietrzający z.w.ø16x c.w.ø16x Hp 80 PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SP ZOZ MSW PRZY UL. WAZÓW 4 W ZIELONEJ GÓRZE, DZ. NR 6
28 K K3 istn. c.w.øx1 wymiana istniejącego odcinka sieci wodociągowej z.w.ø3x3 c.w.ø5x,5 proj. c.w.ø5x,5 istn. c.w.ø18x1 T1 z.w.ø3x3 c.w.ø5x,5 T T3 ZN1 K1 z.w.ø0x,5 c.w.ø16x z.w.ø0x,5 c.w.ø18x ZN z.w.ø5x,5 c.w.ø0x,5 z.w.ø0x,5 c.w.ø0x,5 z.w.ø16x c.w.ø16x UM z.w.ø18x c.w.ø18x UM1 z.w.ø16x c.w.ø16x z.w.ø16x c.w.ø16x Legenda: - woda zimna-z.w. - woda ciepła-c.w. - woda ciepła odcinek do wymiany-c.w. - kanalizacja sanitarna Ø0x,5 - Ø średnica zewnętrzna x grubość ścianki Uwaga: Przewody instalacji wodociągowej i kanalizacyjnej prowadzone pod stropem. PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SP ZOZ MSW PRZY UL. WAZÓW 4 W ZIELONEJ GÓRZE, DZ. NR 6
29 L.P. POMIESZCZENIE POW. 4 I 140, dł. 90cm CO7 CO6 1. KORYTARZ 6,69. GAINET LEKARSKI (TERAPII GRUPOWEJ) 37,13 CO8 16x,0 3. GAINET LEKARSKI 16,60 4. MAGAZYN 8,7 CO1 CO Hp 79 Hp 79 Hp 79 Hp 79 16x,0 16x,0 16x,0 16x,0 konwektor wentylatorowy UWK konwektor wentylatorowy UWK H pom=3,0m konwektor wentylatorowy UWK konwektor wentylatorowy UWK Φ=315 W 11KV/ mm H pom=,5m 7. H pom=,5m 16x,0 Φ=703 W 1KV/ H pom=3,0m [50 mm] Φ=700 W 1KV/900,50 Φ=731 W KV/600 [600 mm] H pom=,5m 16x, x,0 H pom=3,0m 4. H pom=,5m [50 mm] Φ=1334 W 33KV/600 H pom=3,36m mm. H pom=3,4m Φ=1803 W 33KV/ mm konwektor wentylatorowy UWK N:100m3/h konwektor wentylatorowy UWK N:100m3/h konwektor wentylatorowy UWK N:100m3/h 16x,0 5,00 Hp 83 16x,0 16x,0 Hp 8 Hp 83 CO SALA KONSUMPCYJNA 6,8 POM. SOCJALNE/PORZĄDKOWE 3,60 WC PERSONELU,15 UFET 5,9 ZAPLECZE UFETU 6,49 ZMYWALNIA RAZEM 3,99 137,03 0x,5 Φ=1334 W 33KV/600 16x,0 Hp mm 3. H pom=3,4m 16x,0 CO4 Legenda: CO3 - Instalacja C.O. Zasilanie - Instalacja C.O. Powrót - piony instalacji c.o. CO3 PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SP ZOZ MSW PRZY UL. WAZÓW 4 W ZIELONEJ GÓRZE, DZ. NR 6
30 wentylator dachowy z nasadą kominową DAS160 wentylator nakratkowy EDM80 rura wentylacyjna Ø15mm (pod stropem) Rura wentylacyjna Ø15mm wyprowadzona nad dach i zakończona wywiewką wentylacyjną Ø150mm 470m3/h konwektor wentylatorowy UWK 160m3/h konwektor wentylatorowy UWK 160m3/h H sufitu=3,0m A 160m3/h anemostat wywiewny LVS m3/h anemostat wywiewny LVS 100 W:50m3/h Ø15mm 160m3/h 9 H sufitu=,5m H sufitu=,5m w/h W:5m3/h 8 7 Ø150mm Ø150mm Ø150mm 185m3/h 0m3/h 45m3/h 6 6 Ø100mm 5m3/h H sufitu=,5m 4 Ø100mm 35m3/h 5m3/h anemostat wywiewny LVS 100 H sufitu=,5m w/h W:5m3/h 35m3/h anemostat wywiewny LVS 100 H pom=3,36m 50m3/h anemostat wywiewny LVS Ø150mm 60m3/h Ø150mm 470m3/h 160m3/h anemostat wywiewny LVS H pom=3,3m H podciągu =3,1m konwektor wentylatorowy UWK N:100m3/h L.P. Oznaczenie 1. Wyrzutnia ścienna DN150. Tłumik DN Wentylator kanałowy TD 500/ Anemostat wywiewny LVS Trójnik DN150/ Trójnik DN150/100 Redukcja DN150/15 Trójnik DN15/ Kolano DN Anemostat wywiewny LVS Trójnik DN15 1. Redukcja DN15/ Kolano DN Trójnik DN Redukcja DN150/100 konwektor wentylatorowy UWK 160m3/h konwektor wentylatorowy UWK 160m3/h w/h N:350m3/h W:30m3/h 160m3/h anemostat wywiewny LVS H podciagu=,94m H sufitu=3,0m 35m3/h anemostat wywiewny LVS Ø150mm 500m3/h Ø150mm 70m3/h 6 6 Ø150mm 305m3/h Ø100mm 5m3/h Ø100mm 5m3/h H sufitu=3,0m w/h W:140m3/h 5m3/h Ø100mm 35m3/h anemostat wywiewny LVS m3/h anemostat wywiewny 3 LVS 100 H podciagu=,94m 100m3/h anemostat wywiewny LVS H pom=3,3m H podciągu=3,1m 6 N:100m3/h Ø150mm 340m3/h 15 7 Ø100mm 100m3/h 160m3/h anemostat wywiewny LVS 15 konwektor wentylatorowy UWK N:100m3/h konwektor wentylatorowy UWK Hp 83 T1. Okap kuchenny RMOP 1503 T. Kolano DN150 T3. Tłumik DN150 T4. Wentylator kanałowy ERTA 15D T5. Kolano DN150 T6. Wyrzutnia ścienna DN150 T6 T5 T5 T5 T T3 T T1 wentylator kanałowy T4 ERTA 15D (do okapów kuchennych) 300 PRZEUDOWA I ZMIANA SPOSOU UŻYTKOWANIA POMIESZCZEŃ APTEKI NA GAINETY LEKARSKIE I PUNKT GASTRONOMICZNY DLA PACJENTÓW W UDYNKU SP ZOZ MSW PRZY UL. WAZÓW 4 W ZIELONEJ GÓRZE, DZ. NR 6 A
