Ciśnieniomierz typ AL154AG08.P

Transkrypt

1 1. O P I S O G Ó L N Y C I Ś N I E N I O M I E R Z A A L A G 0 8. P 2 Przyrząd umożliwia pomiar, wyświetlenie na wyświetlaczu, zapamiętanie w wewnętrznej pamięci oraz odczyt przez komputer wartości mierzonego ciśnienia i temperatury. Przyrząd zawiera wbudowane czujniki ciśnienia i temperatury oraz posiada możliwość wyboru następujących jednostek (w menu przyrządu ): bar, kpa, cmh2o, mmhg. Komunikacja z komputerem odbywa się przez łącze USB Kanały pomiarowe: Kanał K1 - Wejście czujnika ciśnienia. Kanał K6-1.1 Parametry techniczne interfejsu AL154AG08.P2: Napięcie zasilania: przyłączany zasilacz 6-9V, 300 ma, lub port USB; Akumulator: 3 x 1,5V / 1800mAh 30godzin pracy. Przy naładowanym akumulatorze. Czujnik kanał 1: Dokładność pomiaru: 0.1% FS (przetwornik 16-bitowy); Zakres pomiarowy: 0 700kPa (-100 do +600 kpa); Maksymalne ciśnienie nieniszczące: < 2 * zakres pomiarowy Zakres kompensacji temperaturowej: o C; Zakres temperatury pracy: - 25 o C o C; 2-1

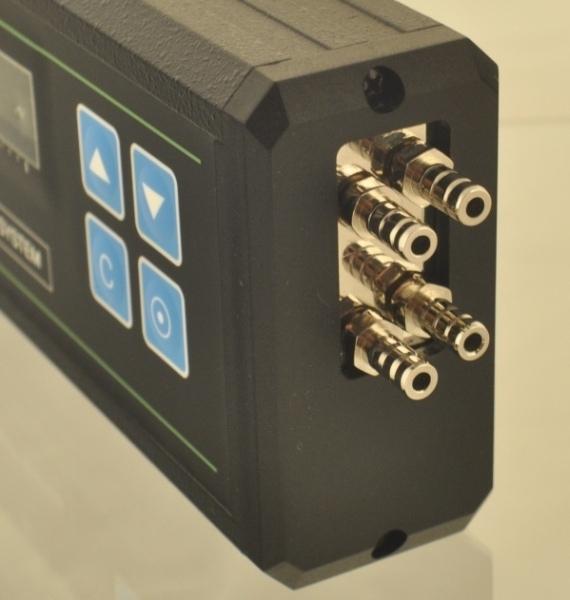

2 Częstość pomiaru i wyświetlania: co 2sek; Zakres częstości zapisu do pamięci: od 4 sek do 90 min; Pojemność pamięci: 0.5 Mbajt; Transmisja: USB; Wymiary: 18x8x4cm. 1.2 Opis przyłącza wejściowego: K1 Króćce: długość: średnica: 15mm 7mm AL154AG08.P2: (po rozkazie CLR_S): 1.3 Standardowe ustawienie interfejsu wyświetlane - ciśnienie w kpa. włączone - kanał: 1; pamięć częstość pomiaru szybkość transmisji - wyłączona; - 2 sek bodów; 1.4 Wyposażenie: 2-2

3 Interfejs AL154AG08.P2; Zasilacz; Instrukcja obsługi. Kabel USB. 1.5 Lista rozkazów dla interfejsu AL154AG08.P2: k1/k6, ON / OFF / S_V / T_Ax / T V. / S_A / S_B / S_C / ZERO / PRINT_ON / PRINT_OFF / M_S / M_SP / MEM_ON / MEM_OFF / TIME / / CLR_S / CLR_M / U_W / & /?DAT /?MEM / /?B_U / 2-3

4 1.6.Kalibracja i zerowanie ciśnienia. Zerowanie: Dla uzyskania dokładnych pomiarów należy ciśnieniomierz wyzerować. Zerowanie należy przeprowadzić po około 3-5 minutach od włączenia urządzenia. Zerowanie możemy przeprowadzić tylko po podłączeniu urządzenia do komputera. Poniżej kolejność postępowania w celu wyzerowania kanału ciśnienia: Sprawdź czy port wejściowy ciśnienia jest niepodłączony. Wybierz kanał do zerowania, instrukcja np. k1 Wyślij instrukcję zerowania tzw. ZERO Zapisz nowe ustawienia do pamięci instrukcją SAVEP. Można powyższą procedurę wykonać w dwóch krokach: Wysłać ciąg instrukcji: k1 ZERO & Następnie zapamiętać: SAVEP & W programie DIM04 w wersji do ciśnieniomierza wciskamy przycisk [Zero P1], następnie nie wcześniej niż około 5 sekundach wciskamy przycisk [SAVEP]. Kalibracja: Do prawidłowego skalibrowania musimy dysponować źródłem ciśnienia około 0.8 zakresu pomiarowego. Nastawiamy fabryczne ustawienia urządzenia patrz punkt 2.1 instrukcji. Sprawdzamy czy port wejściowy ciśnienia jest niepodłączony. Odczekujemy około 1 min. i zapamiętujemy wartość wyświetlaną np. P0. Wymuszamy ciśnienie około 0.8 zakresu pomiaru. Odczekujemy około 30 sekund, odczytujemy wartość wyświetlaną np. PK. Z poniższego wzoru wyliczamy korektę nachylenia charakterystyki. korekta = (ciśnienie zadane) / (PK P0) Powyższą wartość wysyłamy do systemu instrukcją: kx S_B korekta & np.: k1 S_B & lub np.: k2 S_B & W programie DIM04 instrukcję powyższą możemy wpisać do okna programowania niskiego poziomu i wcisnąć przycisk [Send to system]. Następnie należy wykonać zerowanie zgodnie z opisem powyżej. 2-4

5 2. MENU OKIENKOWE INTERFEJSU AL154AG08.P Klawiatura: - (w opisie i na wyświetlaczu znak : O) - klawisz wyboru. -(w opisie i na wyświetlaczu znak: >) - klawisz zwiększania. Wciśnięcie klawisza powoduje przejście z okienka pomiarowego P1<1kPa do okienka Mean, dalsze wciskanie klawisza powoduje przechodzenie do kolejnych okienek. -(w opisie i na wyświetlaczu znak: <) - klawisz zmniejszania. Wciśnięcie klawisza powoduje przejście z okienka pomiarowego P1<1kPa do okienka wyboru jednostek, dalsze wciskanie klawisza powoduje przejście do kolejnych okienek (w przeciwnym kierunku). - -(w opisie znak: C) - klawisz Restartu. Po naciśnięciu następuje C wyświetlenie ustawionych jednostek następnie powrót do okienka pomiarowego P1<1kPa. + C -Wciśnięcie klawisza C po uprzednim wciśnięciu i przytrzymaniu klawisza ">" wywołuje ustawienia fabryczne. O -Wciśnięcie klawisza ''O'', podczas wyświetlania okienka pomiarowego P1<1kPa, powoduje włączenie/wyłączenie zapisu pomiarów do wewnętrznej pamięci przyrządu co jest sygnalizowane komunikatem: Mem.On/ Mem.Off. Sygnalizacja stanu czujnika. Sygnalizacja przekroczenia zakresu górnego. Uwaga! Nie przekraczać maksymalnego dopuszczalnego ciśnienia niszczącego czujnik: OffRange 2-5

6 Sygnalizacja uszkodzenia czujnika. Sensor? 2. 2 Komunikaty po włączeniu zasilania lub Resecie (klawisz C): AG08.P2 APEK Pressure Wyświetlany czujnik K1 kpa Ostatnio wybrane jednostki: Pa, kpa, cmh2o, mmhg. Okienko pomiarowe Pressure- wyświetla bieżącą wartość ciśnienia czujnika K1 w powyższych jednostkach. Pomiar co 2 sek. 2-6

7 2. 3 MENU OKIENKOWE: 1. Wybranie wyświetlania czujnika K1: P1<1kPa Klawisz > 2. Uśrednianie pomiaru: Mean Klawisz > (do momentu wyczyszczenia ekranu) Bieżący pomiar : co ok. 4s (do momentu wyczyszczenia ekranu) Średnia: lub czas trwania uśredniania: 12:34:05 x = Wyświetlenie bieżącej temperatury ( w o C): Temp 23.4 Klawisz > 2-7

8 4. Wyświetlenie czasu rzeczywistego. Time 01:24:37 Klawisz > 5. Ustawianie czasu: Set time 01:24:37 Klawisz > 6. Wyświetlanie daty: Date Klawisz > 7. Ustawianie daty: Set date Klawisz > 2-8

9 8. Podgląd i zmiana jednostek ciśnienia: Unit set kpa Pa cmh2o mmhg Powrót do okienka pomiarowego P1<1kPa. 2-9
