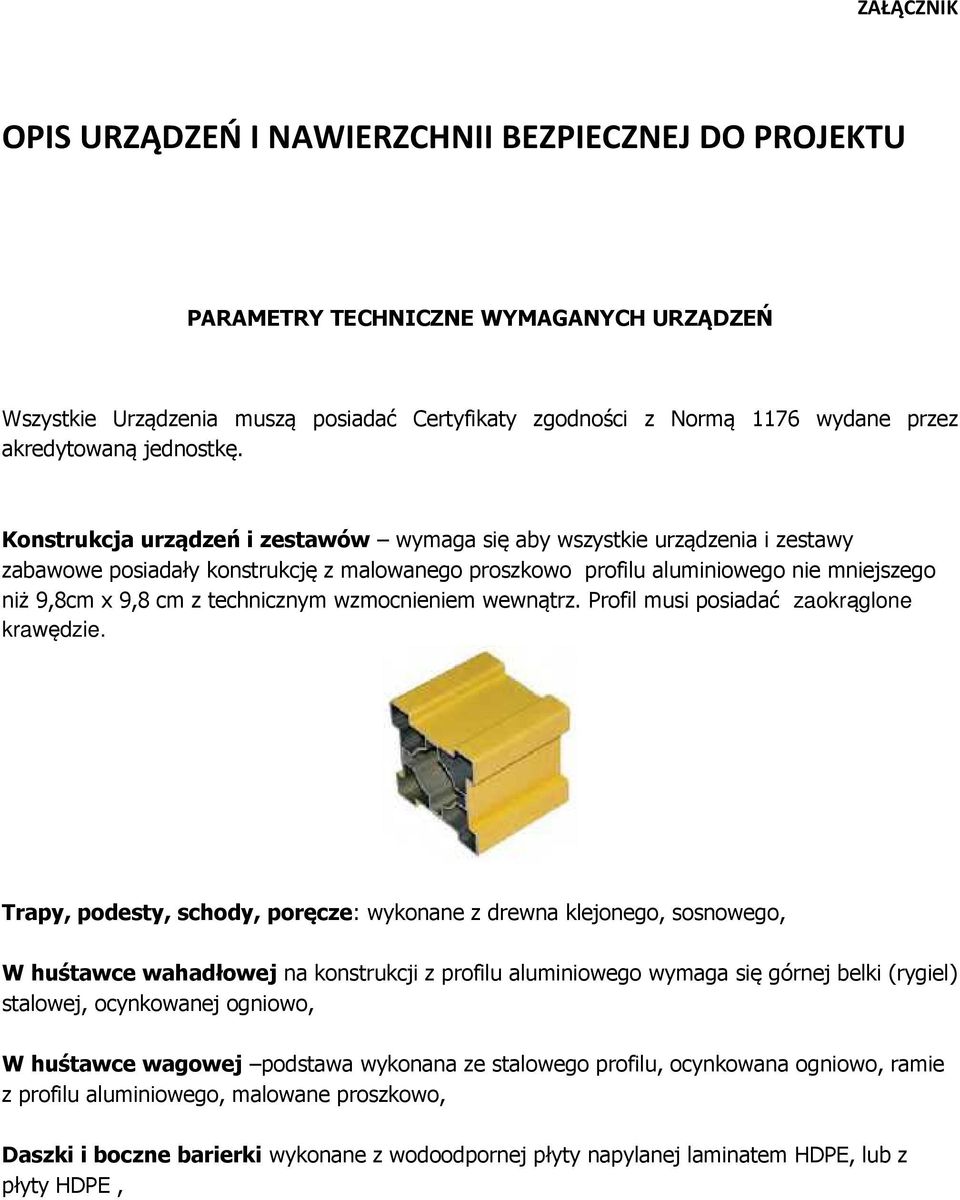

1 ZAŁĄCZNIK OPIS URZĄDZEŃ I NAWIERZCHNII BEZPIECZNEJ DO PROJEKTU PARAMETRY TECHNICZNE WYMAGANYCH URZĄDZEŃ Wszystkie Urządzenia muszą posiadać Certyfikaty zgodności z Normą 1176 wydane przez akredytowaną jednostkę. Konstrukcja urządzeń i zestawów wymaga się aby wszystkie urządzenia i zestawy zabawowe posiadały konstrukcję z malowanego proszkowo profilu aluminiowego nie mniejszego niż 9,8cm x 9,8 cm z technicznym wzmocnieniem wewnątrz. Profil musi posiadać zaokrąglone krawędzie. Trapy, podesty, schody, poręcze: wykonane z drewna klejonego, sosnowego, W huśtawce wahadłowej na konstrukcji z profilu aluminiowego wymaga się górnej belki (rygiel) stalowej, ocynkowanej ogniowo, W huśtawce wagowej podstawa wykonana ze stalowego profilu, ocynkowana ogniowo, ramie z profilu aluminiowego, malowane proszkowo, Daszki i boczne barierki wykonane z wodoodpornej płyty napylanej laminatem HDPE, lub z płyty HDPE,

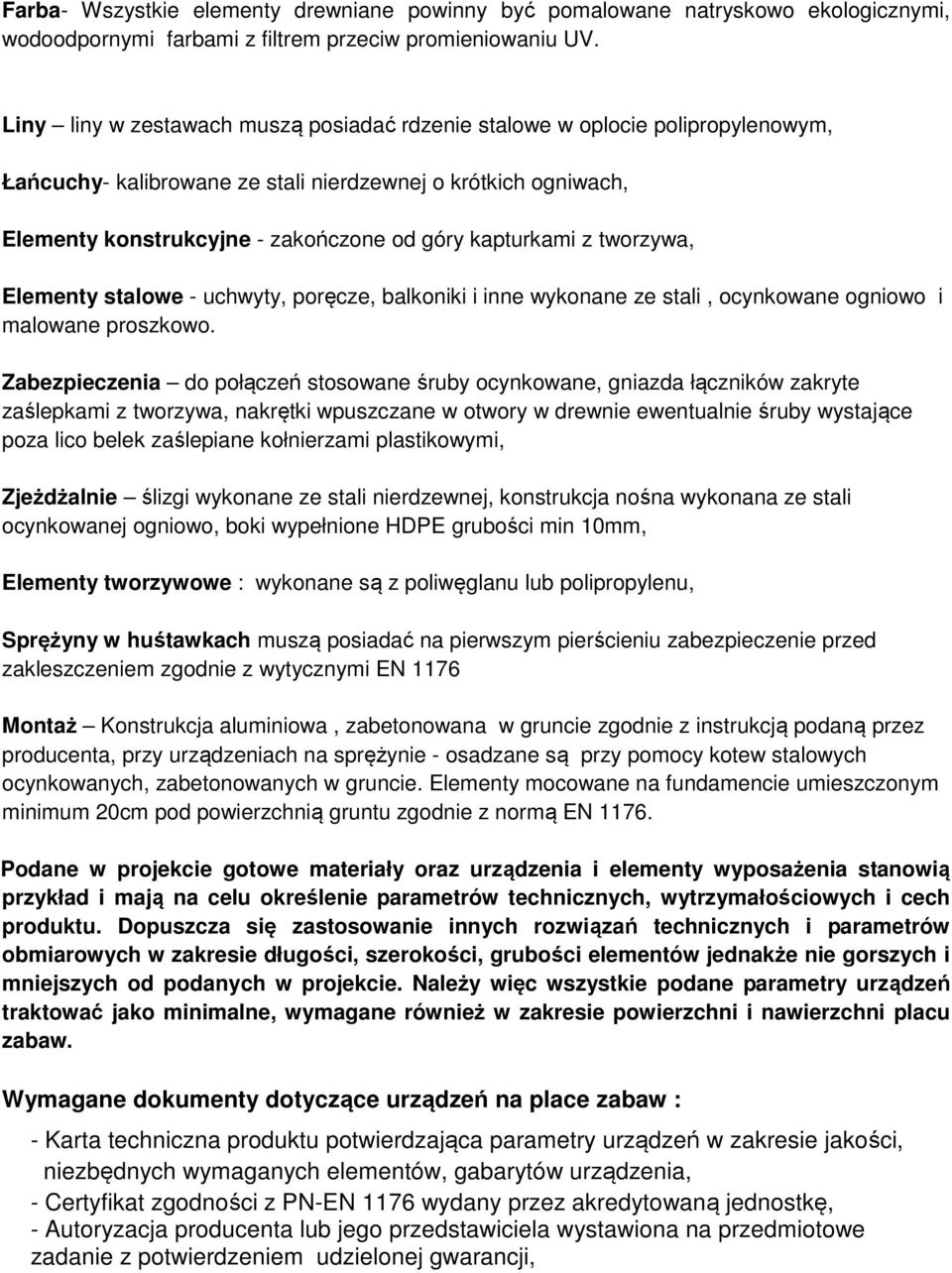

2 Farba- Wszystkie elementy drewniane powinny być pomalowane natryskowo ekologicznymi, wodoodpornymi farbami z filtrem przeciw promieniowaniu UV. Liny liny w zestawach muszą posiadać rdzenie stalowe w oplocie polipropylenowym, Łańcuchy- kalibrowane ze stali nierdzewnej o krótkich ogniwach, Elementy konstrukcyjne - zakończone od góry kapturkami z tworzywa, Elementy stalowe - uchwyty, poręcze, balkoniki i inne wykonane ze stali, ocynkowane ogniowo i malowane proszkowo. Zabezpieczenia do połączeń stosowane śruby ocynkowane, gniazda łączników zakryte zaślepkami z tworzywa, nakrętki wpuszczane w otwory w drewnie ewentualnie śruby wystające poza lico belek zaślepiane kołnierzami plastikowymi, Zjeżdżalnie ślizgi wykonane ze stali nierdzewnej, konstrukcja nośna wykonana ze stali ocynkowanej ogniowo, boki wypełnione HDPE grubości min 10mm, Elementy tworzywowe : wykonane są z poliwęglanu lub polipropylenu, Sprężyny w huśtawkach muszą posiadać na pierwszym pierścieniu zabezpieczenie przed zakleszczeniem zgodnie z wytycznymi EN 1176 Montaż Konstrukcja aluminiowa, zabetonowana w gruncie zgodnie z instrukcją podaną przez producenta, przy urządzeniach na sprężynie - osadzane są przy pomocy kotew stalowych ocynkowanych, zabetonowanych w gruncie. Elementy mocowane na fundamencie umieszczonym minimum 20cm pod powierzchnią gruntu zgodnie z normą EN Podane w projekcie gotowe materiały oraz urządzenia i elementy wyposażenia stanowią przykład i mają na celu określenie parametrów technicznych, wytrzymałościowych i cech produktu. Dopuszcza się zastosowanie innych rozwiązań technicznych i parametrów obmiarowych w zakresie długości, szerokości, grubości elementów jednakże nie gorszych i mniejszych od podanych w projekcie. Należy więc wszystkie podane parametry urządzeń traktować jako minimalne, wymagane również w zakresie powierzchni i nawierzchni placu zabaw. Wymagane dokumenty dotyczące urządzeń na place zabaw : - Karta techniczna produktu potwierdzająca parametry urządzeń w zakresie jakości, niezbędnych wymaganych elementów, gabarytów urządzenia, - Certyfikat zgodności z PN-EN 1176 wydany przez akredytowaną jednostkę, - Autoryzacja producenta lub jego przedstawiciela wystawiona na przedmiotowe zadanie z potwierdzeniem udzielonej gwarancji,

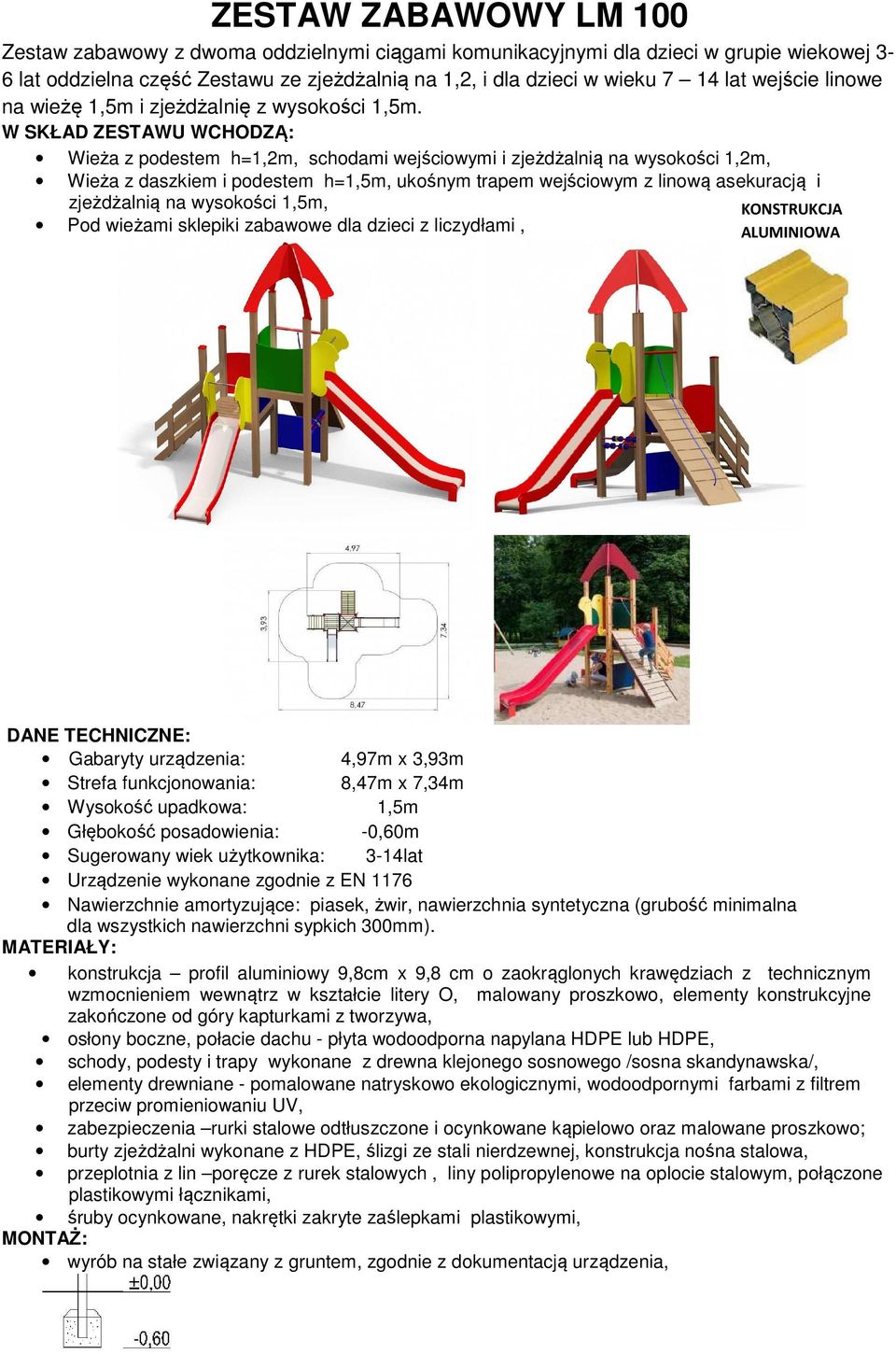

3 ZESTAW ZABAWOWY LM 100 Zestaw zabawowy z dwoma oddzielnymi ciągami komunikacyjnymi dla dzieci w grupie wiekowej 3-6 lat oddzielna część Zestawu ze zjeżdżalnią na 1,2, i dla dzieci w wieku 7 14 lat wejście linowe na wieżę 1,5m i zjeżdżalnię z wysokości 1,5m. W SKŁAD ZESTAWU WCHODZĄ: Wieża z podestem h=1,2m, schodami wejściowymi i zjeżdżalnią na wysokości 1,2m, Wieża z daszkiem i podestem h=1,5m, ukośnym trapem wejściowym z linową asekuracją i zjeżdżalnią na wysokości 1,5m, Pod wieżami sklepiki zabawowe dla dzieci z liczydłami, KONSTRUKCJA ALUMINIOWA DANE TECHNICZNE: Gabaryty urządzenia: 4,97m x 3,93m Strefa funkcjonowania: 8,47m x 7,34m Wysokość upadkowa: 1,5m Głębokość posadowienia: -0,60m Sugerowany wiek użytkownika: 3-14lat Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: piasek, żwir, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm). MATERIAŁY: konstrukcja profil aluminiowy 9,8cm x 9,8 cm o zaokrąglonych krawędziach z technicznym wzmocnieniem wewnątrz w kształcie litery O, malowany proszkowo, elementy konstrukcyjne zakończone od góry kapturkami z tworzywa, osłony boczne, połacie dachu - płyta wodoodporna napylana HDPE lub HDPE, schody, podesty i trapy wykonane z drewna klejonego sosnowego /sosna skandynawska/, elementy drewniane - pomalowane natryskowo ekologicznymi, wodoodpornymi farbami z filtrem przeciw promieniowaniu UV, zabezpieczenia rurki stalowe odtłuszczone i ocynkowane kąpielowo oraz malowane proszkowo; burty zjeżdżalni wykonane z HDPE, ślizgi ze stali nierdzewnej, konstrukcja nośna stalowa, przeplotnia z lin poręcze z rurek stalowych, liny polipropylenowe na oplocie stalowym, połączone plastikowymi łącznikami, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

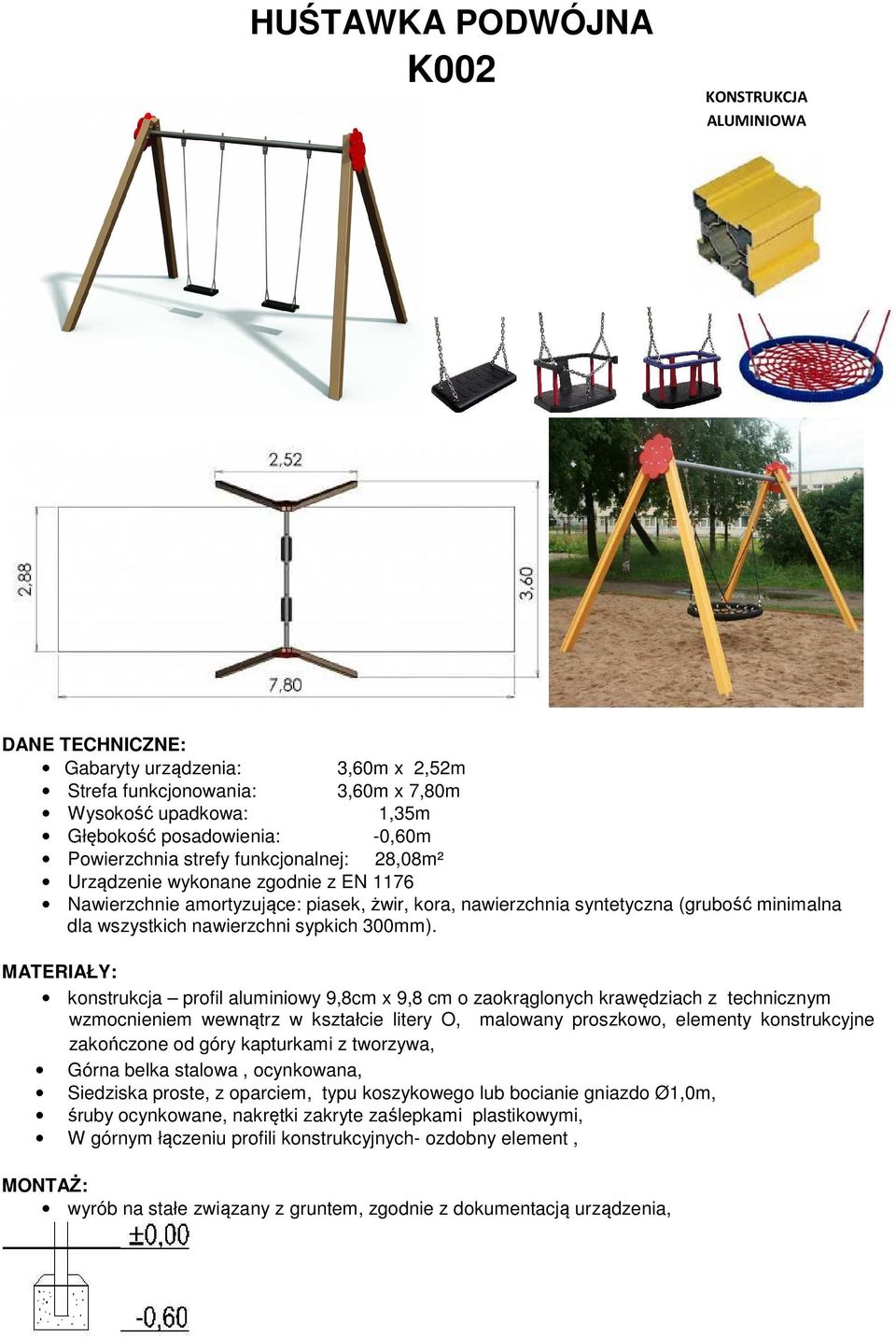

4 HUŚTAWKA PODWÓJNA K002 KONSTRUKCJA ALUMINIOWA DANE TECHNICZNE: Gabaryty urządzenia: 3,60m x 2,52m Strefa funkcjonowania: 3,60m x 7,80m Wysokość upadkowa: 1,35m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 28,08m² Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm). MATERIAŁY: konstrukcja profil aluminiowy 9,8cm x 9,8 cm o zaokrąglonych krawędziach z technicznym wzmocnieniem wewnątrz w kształcie litery O, malowany proszkowo, elementy konstrukcyjne zakończone od góry kapturkami z tworzywa, Górna belka stalowa, ocynkowana, Siedziska proste, z oparciem, typu koszykowego lub bocianie gniazdo Ø1,0m, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, W górnym łączeniu profili konstrukcyjnych- ozdobny element, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

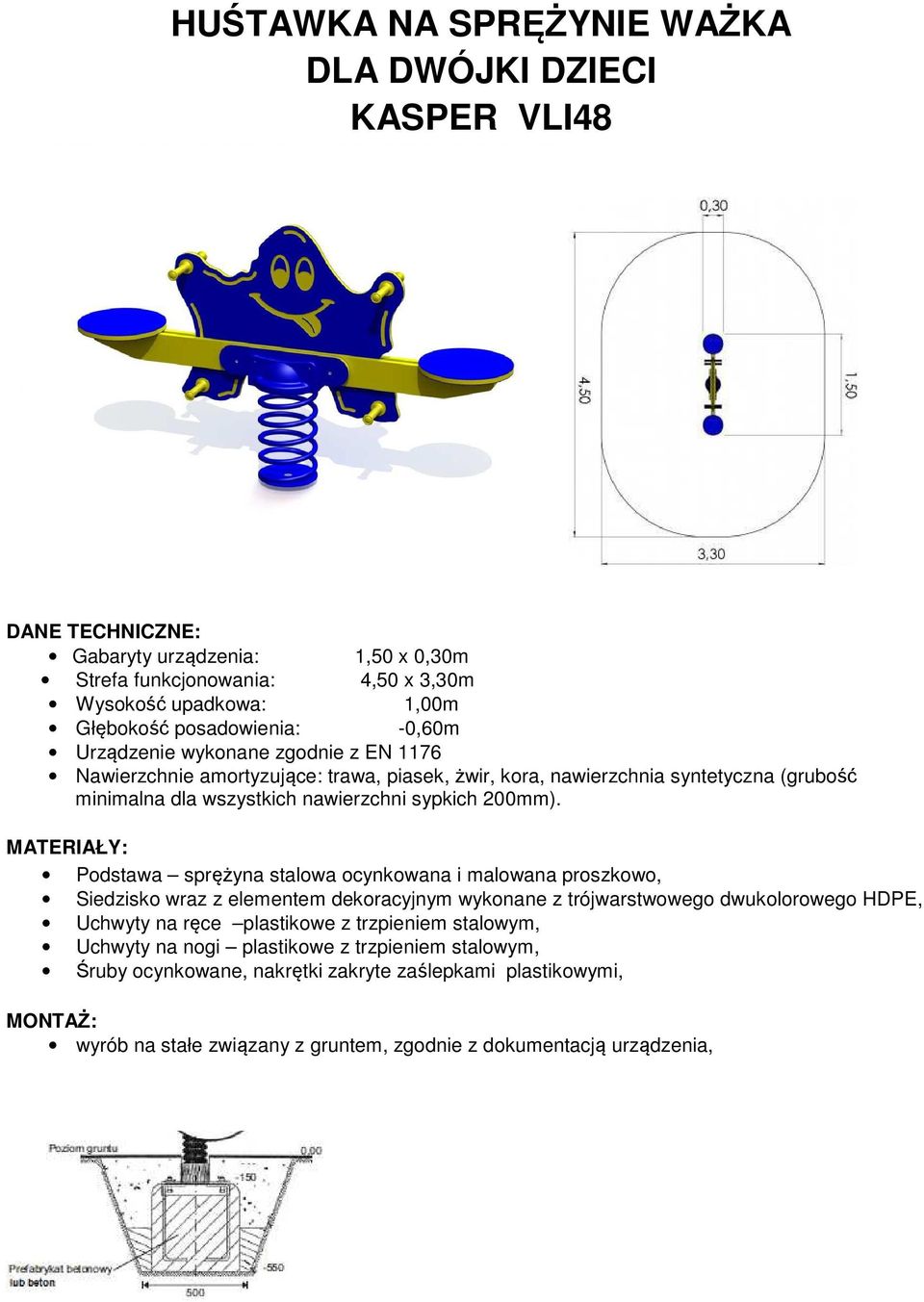

5 HUŚTAWKA NA SPRĘŻYNIE WAŻKA DLA DWÓJKI DZIECI KASPER VLI48 DANE TECHNICZNE: Gabaryty urządzenia: 1,50 x 0,30m Strefa funkcjonowania: 4,50 x 3,30m Wysokość upadkowa: 1,00m Głębokość posadowienia: -0,60m Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY: Podstawa sprężyna stalowa ocynkowana i malowana proszkowo, Siedzisko wraz z elementem dekoracyjnym wykonane z trójwarstwowego dwukolorowego HDPE, Uchwyty na ręce plastikowe z trzpieniem stalowym, Uchwyty na nogi plastikowe z trzpieniem stalowym, Śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

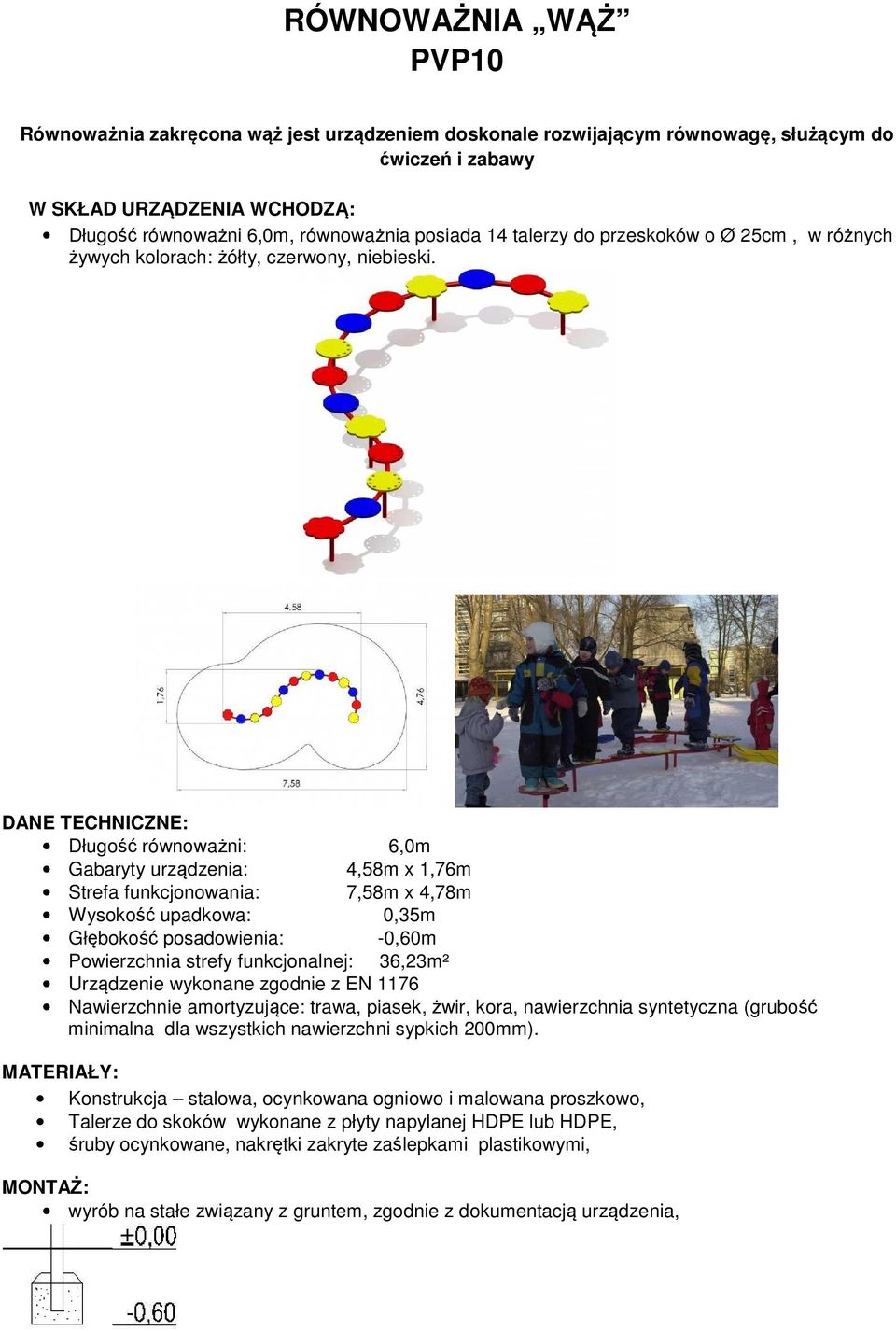

6 RÓWNOWAŻNIA WĄŻ PVP10 Równoważnia zakręcona wąż jest urządzeniem doskonale rozwijającym równowagę, służącym do ćwiczeń i zabawy W SKŁAD URZĄDZENIA WCHODZĄ: Długość równoważni 6,0m, równoważnia posiada 14 talerzy do przeskoków o Ø 25cm, w różnych żywych kolorach: żółty, czerwony, niebieski. DANE TECHNICZNE: Długość równoważni: 6,0m Gabaryty urządzenia: 4,58m x 1,76m Strefa funkcjonowania: 7,58m x 4,78m Wysokość upadkowa: 0,35m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 36,23m² Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY: Konstrukcja stalowa, ocynkowana ogniowo i malowana proszkowo, Talerze do skoków wykonane z płyty napylanej HDPE lub HDPE, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

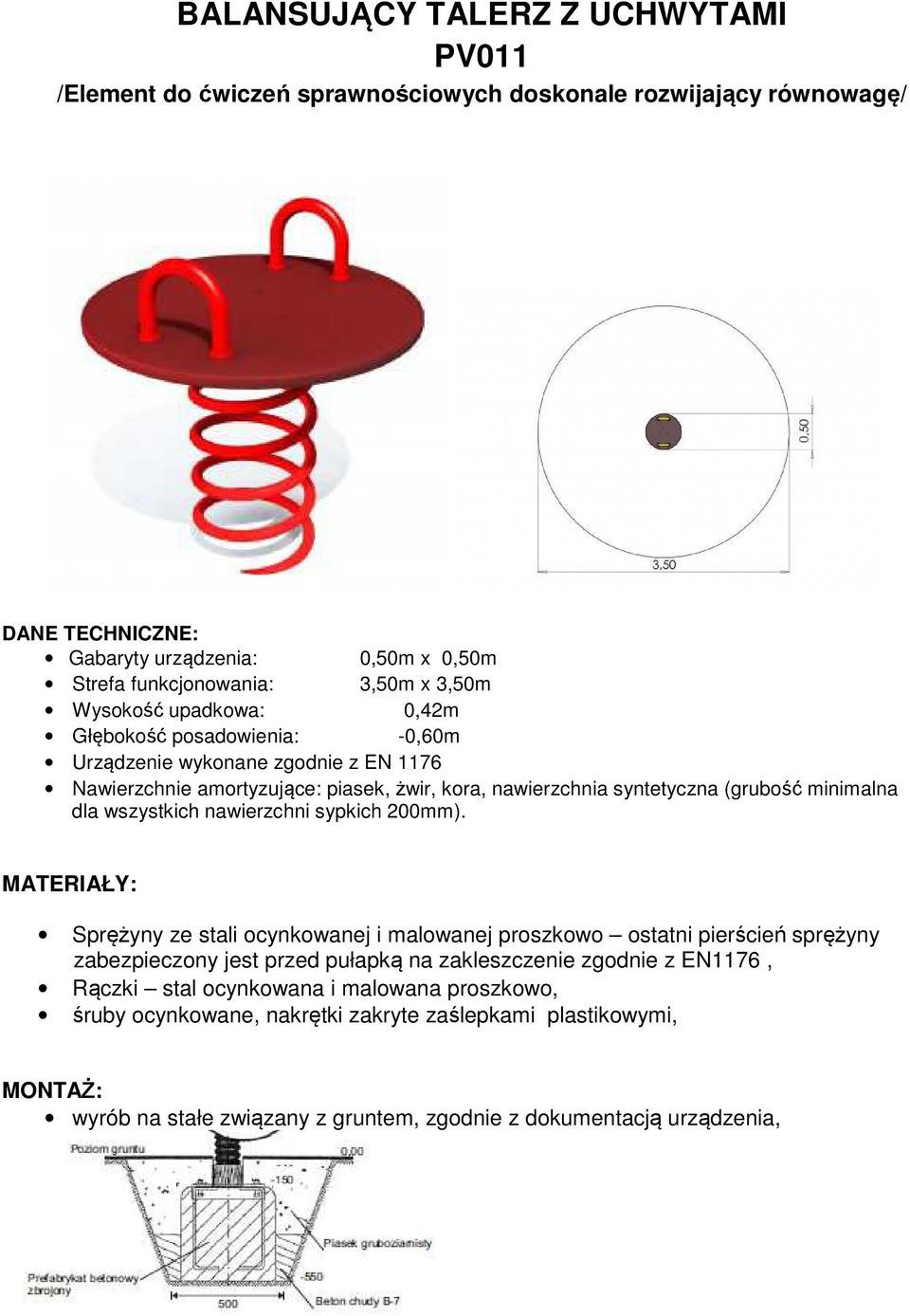

7 BALANSUJĄCY TALERZ Z UCHWYTAMI PV011 /Element do ćwiczeń sprawnościowych doskonale rozwijający równowagę/ DANE TECHNICZNE: Gabaryty urządzenia: 0,50m x 0,50m Strefa funkcjonowania: 3,50m x 3,50m Wysokość upadkowa: 0,42m Głębokość posadowienia: -0,60m Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY: Sprężyny ze stali ocynkowanej i malowanej proszkowo ostatni pierścień sprężyny zabezpieczony jest przed pułapką na zakleszczenie zgodnie z EN1176, Rączki stal ocynkowana i malowana proszkowo, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

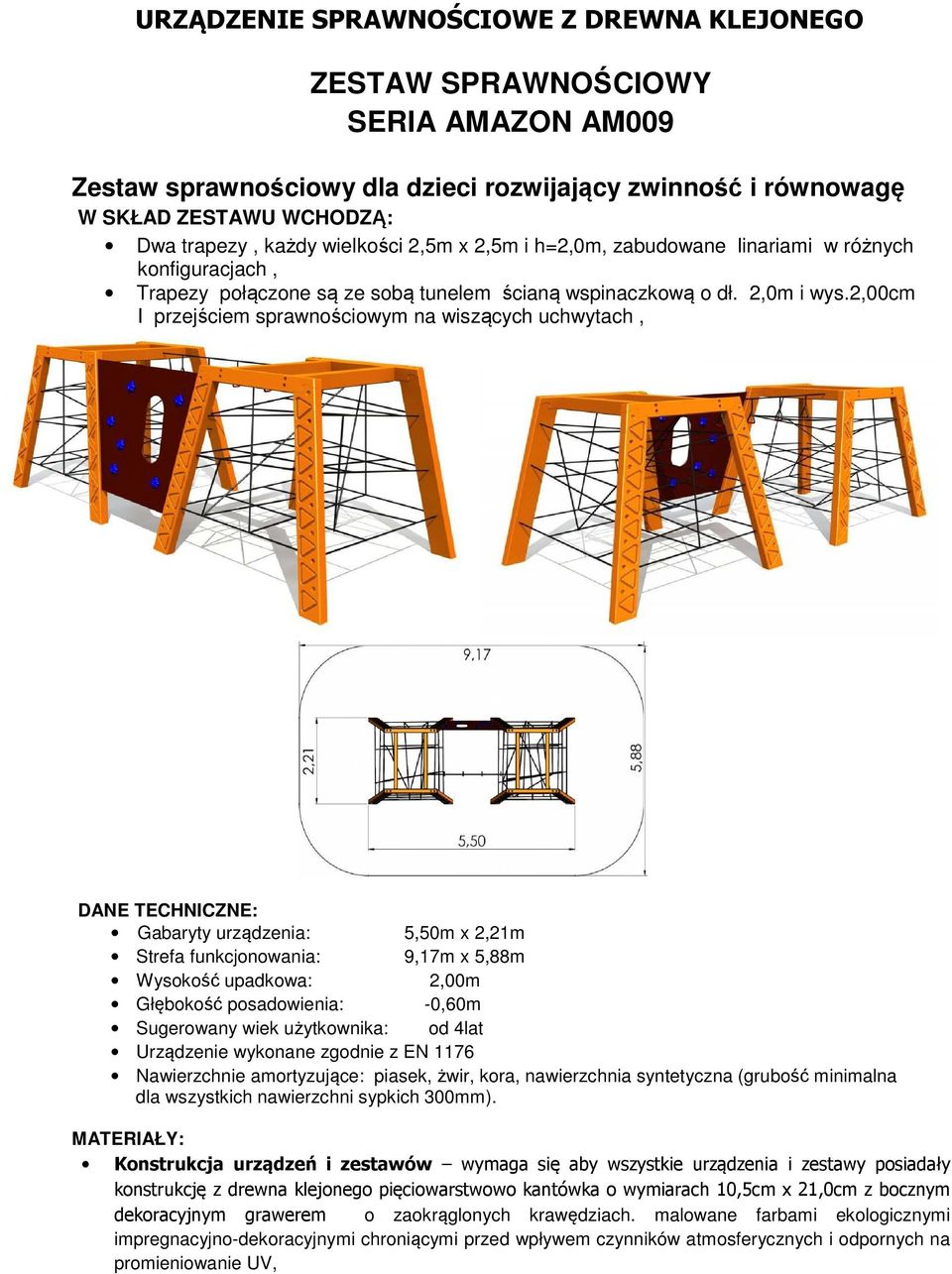

8 URZĄDZENIE SPRAWNOŚCIOWE Z DREWNA KLEJONEGO ZESTAW SPRAWNOŚCIOWY SERIA AMAZON AM009 Zestaw sprawnościowy dla dzieci rozwijający zwinność i równowagę W SKŁAD ZESTAWU WCHODZĄ: Dwa trapezy, każdy wielkości 2,5m x 2,5m i h=2,0m, zabudowane linariami w różnych konfiguracjach, Trapezy połączone są ze sobą tunelem ścianą wspinaczkową o dł. 2,0m i wys.2,00cm I przejściem sprawnościowym na wiszących uchwytach, DANE TECHNICZNE: Gabaryty urządzenia: 5,50m x 2,21m Strefa funkcjonowania: 9,17m x 5,88m Wysokość upadkowa: 2,00m Głębokość posadowienia: -0,60m Sugerowany wiek użytkownika: od 4lat Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm). MATERIAŁY: Konstrukcja urządzeń i zestawów wymaga się aby wszystkie urządzenia i zestawy posiadały konstrukcję z drewna klejonego pięciowarstwowo kantówka o wymiarach 10,5cm x 21,0cm z bocznym dekoracyjnym grawerem o zaokrąglonych krawędziach. malowane farbami ekologicznymi impregnacyjno-dekoracyjnymi chroniącymi przed wpływem czynników atmosferycznych i odpornych na promieniowanie UV,

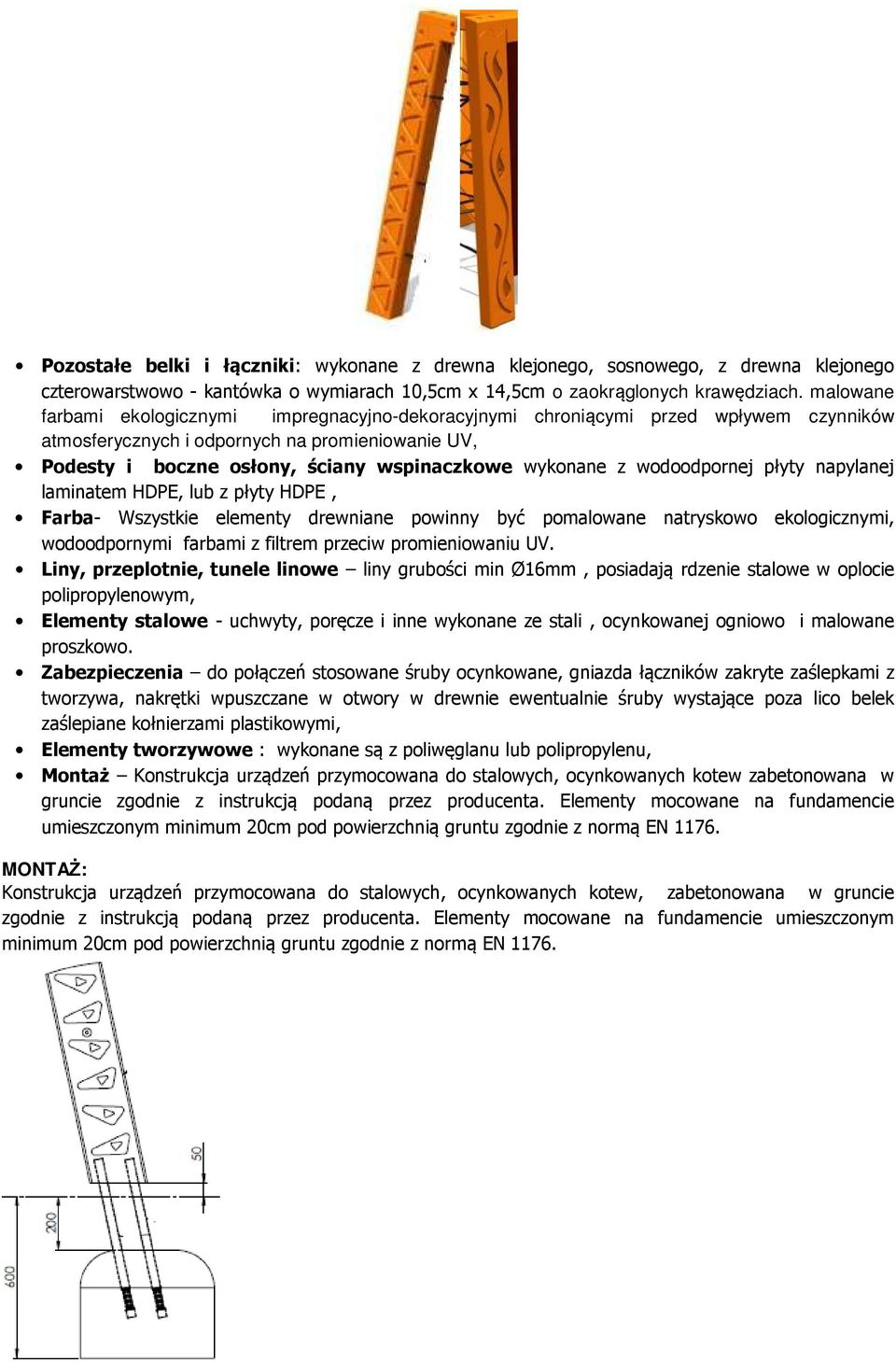

9 Pozostałe belki i łączniki: wykonane z drewna klejonego, sosnowego, z drewna klejonego czterowarstwowo - kantówka o wymiarach 10,5cm x 14,5cm o zaokrąglonych krawędziach. malowane farbami ekologicznymi impregnacyjno-dekoracyjnymi chroniącymi przed wpływem czynników atmosferycznych i odpornych na promieniowanie UV, Podesty i boczne osłony, ściany wspinaczkowe wykonane z wodoodpornej płyty napylanej laminatem HDPE, lub z płyty HDPE, Farba- Wszystkie elementy drewniane powinny być pomalowane natryskowo ekologicznymi, wodoodpornymi farbami z filtrem przeciw promieniowaniu UV. Liny, przeplotnie, tunele linowe liny grubości min Ø16mm, posiadają rdzenie stalowe w oplocie polipropylenowym, Elementy stalowe - uchwyty, poręcze i inne wykonane ze stali, ocynkowanej ogniowo i malowane proszkowo. Zabezpieczenia do połączeń stosowane śruby ocynkowane, gniazda łączników zakryte zaślepkami z tworzywa, nakrętki wpuszczane w otwory w drewnie ewentualnie śruby wystające poza lico belek zaślepiane kołnierzami plastikowymi, Elementy tworzywowe : wykonane są z poliwęglanu lub polipropylenu, Montaż Konstrukcja urządzeń przymocowana do stalowych, ocynkowanych kotew zabetonowana w gruncie zgodnie z instrukcją podaną przez producenta. Elementy mocowane na fundamencie umieszczonym minimum 20cm pod powierzchnią gruntu zgodnie z normą EN MONTAŻ: Konstrukcja urządzeń przymocowana do stalowych, ocynkowanych kotew, zabetonowana w gruncie zgodnie z instrukcją podaną przez producenta. Elementy mocowane na fundamencie umieszczonym minimum 20cm pod powierzchnią gruntu zgodnie z normą EN 1176.

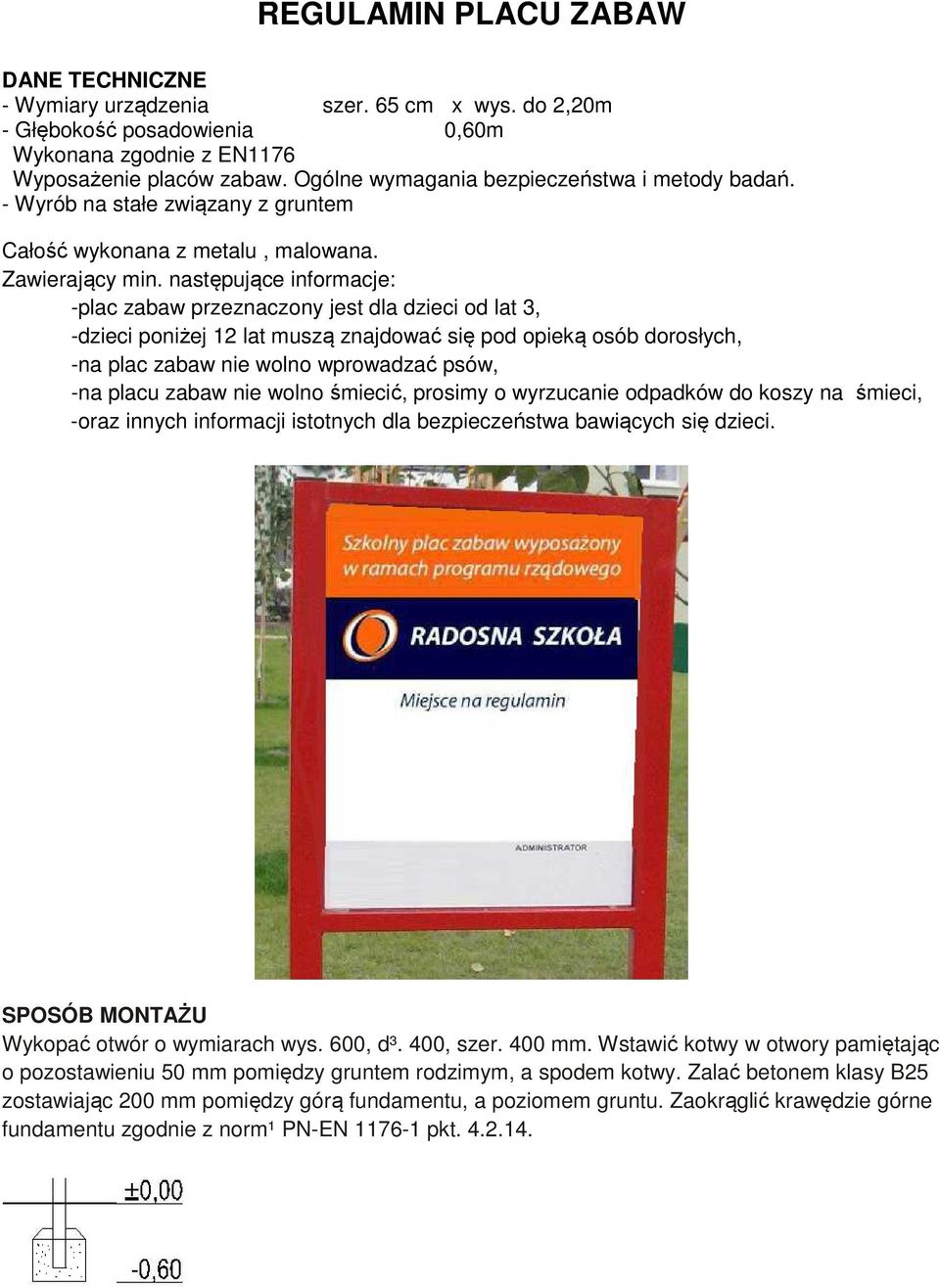

10 REGULAMIN PLACU ZABAW DANE TECHNICZNE - Wymiary urządzenia szer. 65 cm x wys. do 2,20m - Głębokość posadowienia 0,60m Wykonana zgodnie z EN1176 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Wyrób na stałe związany z gruntem Całość wykonana z metalu, malowana. Zawierający min. następujące informacje: -plac zabaw przeznaczony jest dla dzieci od lat 3, -dzieci poniżej 12 lat muszą znajdować się pod opieką osób dorosłych, -na plac zabaw nie wolno wprowadzać psów, -na placu zabaw nie wolno śmiecić, prosimy o wyrzucanie odpadków do koszy na śmieci, -oraz innych informacji istotnych dla bezpieczeństwa bawiących się dzieci. SPOSÓB MONTAŻU Wykopać otwór o wymiarach wys. 600, d³. 400, szer. 400 mm. Wstawić kotwy w otwory pamiętając o pozostawieniu 50 mm pomiędzy gruntem rodzimym, a spodem kotwy. Zalać betonem klasy B25 zostawiając 200 mm pomiędzy górą fundamentu, a poziomem gruntu. Zaokrąglić krawędzie górne fundamentu zgodnie z norm¹ PN-EN pkt

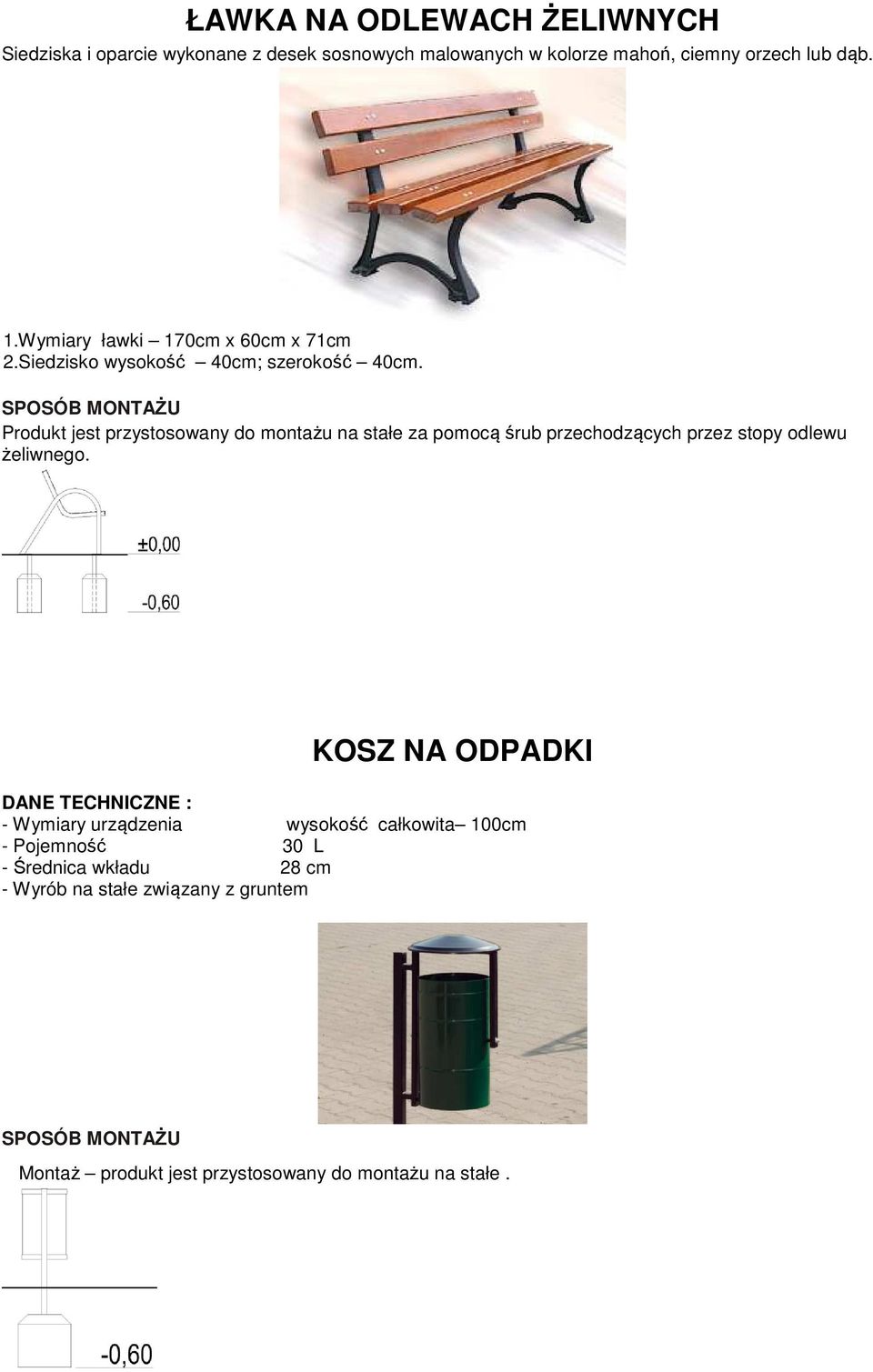

11 ŁAWKA NA ODLEWACH ŻELIWNYCH Siedziska i oparcie wykonane z desek sosnowych malowanych w kolorze mahoń, ciemny orzech lub dąb. 1.Wymiary ławki 170cm x 60cm x 71cm 2.Siedzisko wysokość 40cm; szerokość 40cm. SPOSÓB MONTAŻU Produkt jest przystosowany do montażu na stałe za pomocą śrub przechodzących przez stopy odlewu żeliwnego. KOSZ NA ODPADKI DANE TECHNICZNE : - Wymiary urządzenia wysokość całkowita 100cm - Pojemność 30 L - Średnica wkładu 28 cm - Wyrób na stałe związany z gruntem SPOSÓB MONTAŻU Montaż produkt jest przystosowany do montażu na stałe.

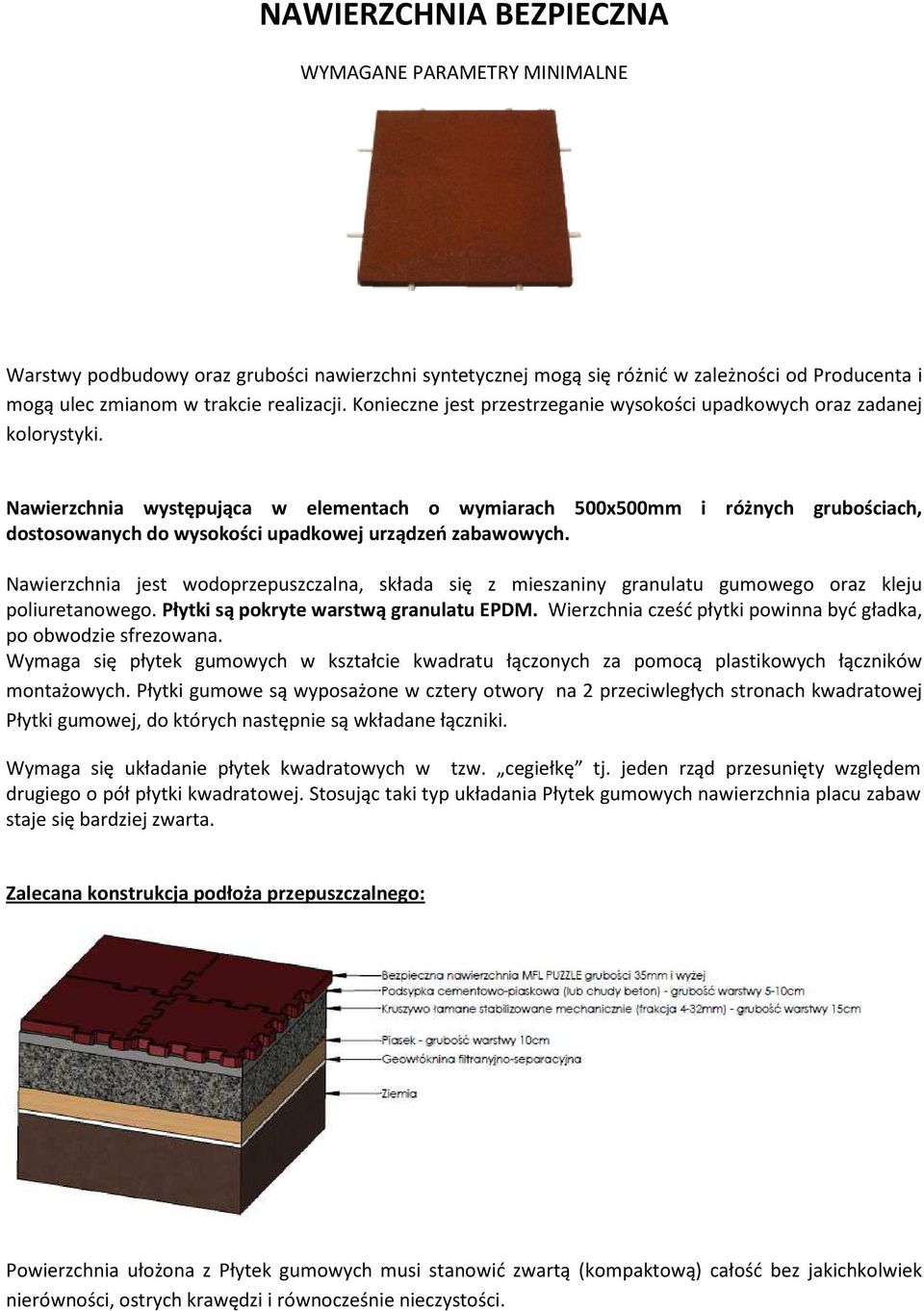

12 NAWIERZCHNIA BEZPIECZNA WYMAGANE PARAMETRY MINIMALNE Warstwy podbudowy oraz grubości nawierzchni syntetycznej mogą się różnić w zależności od Producenta i mogą ulec zmianom w trakcie realizacji. Konieczne jest przestrzeganie wysokości upadkowych oraz zadanej kolorystyki. Nawierzchnia występująca w elementach o wymiarach 500x500mm i różnych grubościach, dostosowanych do wysokości upadkowej urządzeń zabawowych. Nawierzchnia jest wodoprzepuszczalna, składa się z mieszaniny granulatu gumowego oraz kleju poliuretanowego. Płytki są pokryte warstwą granulatu EPDM. Wierzchnia cześć płytki powinna być gładka, po obwodzie sfrezowana. Wymaga się płytek gumowych w kształcie kwadratu łączonych za pomocą plastikowych łączników montażowych. Płytki gumowe są wyposażone w cztery otwory na 2 przeciwległych stronach kwadratowej Płytki gumowej, do których następnie są wkładane łączniki. Wymaga się układanie płytek kwadratowych w tzw. cegiełkę tj. jeden rząd przesunięty względem drugiego o pół płytki kwadratowej. Stosując taki typ układania Płytek gumowych nawierzchnia placu zabaw staje się bardziej zwarta. Zalecana konstrukcja podłoża przepuszczalnego: Powierzchnia ułożona z Płytek gumowych musi stanowić zwartą (kompaktową) całość bez jakichkolwiek nierówności, ostrych krawędzi i równocześnie nieczystości.

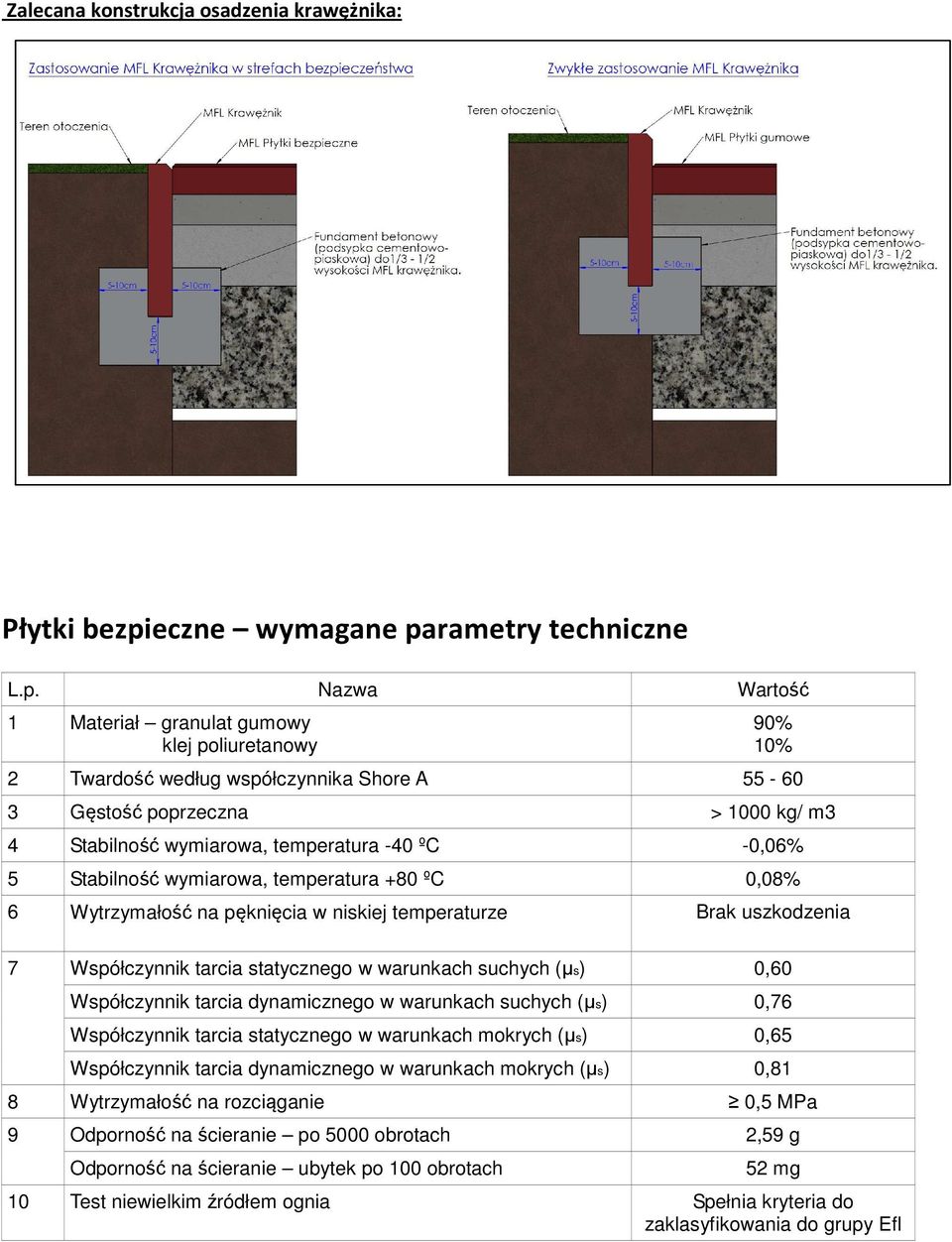

13 Zalecana konstrukcja osadzenia krawężnika: Płytki bezpieczne wymagane parametry techniczne L.p. Nazwa Wartość 1 Materiał granulat gumowy klej poliuretanowy 90% 10% 2 Twardość według współczynnika Shore A Gęstość poprzeczna > 1000 kg/ m3 4 Stabilność wymiarowa, temperatura -40 ºC -0,06% 5 Stabilność wymiarowa, temperatura +80 ºC 0,08% 6 Wytrzymałość na pęknięcia w niskiej temperaturze Brak uszkodzenia 7 Współczynnik tarcia statycznego w warunkach suchych (µs) 0,60 Współczynnik tarcia dynamicznego w warunkach suchych (µs) 0,76 Współczynnik tarcia statycznego w warunkach mokrych (µs) 0,65 Współczynnik tarcia dynamicznego w warunkach mokrych (µs) 0,81 8 Wytrzymałość na rozciąganie 0,5 MPa 9 Odporność na ścieranie po 5000 obrotach 2,59 g Odporność na ścieranie ubytek po 100 obrotach 52 mg 10 Test niewielkim źródłem ognia Spełnia kryteria do zaklasyfikowania do grupy Efl

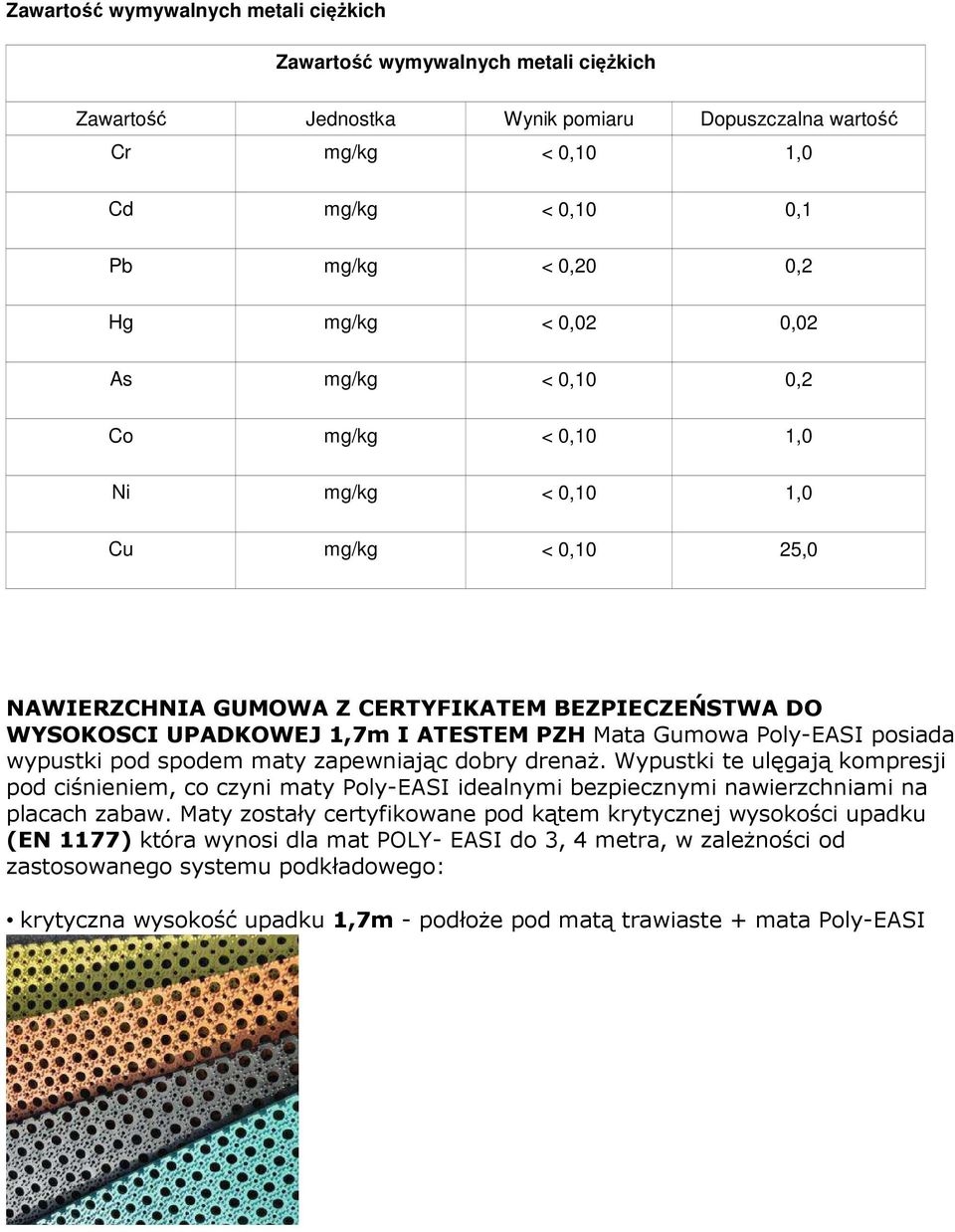

14 Zawartość wymywalnych metali ciężkich Zawartość wymywalnych metali ciężkich Zawartość Jednostka Wynik pomiaru Dopuszczalna wartość Cr mg/kg < 0,10 1,0 Cd mg/kg < 0,10 0,1 Pb mg/kg < 0,20 0,2 Hg mg/kg < 0,02 0,02 As mg/kg < 0,10 0,2 Co mg/kg < 0,10 1,0 Ni mg/kg < 0,10 1,0 Cu mg/kg < 0,10 25,0 NAWIERZCHNIA GUMOWA Z CERTYFIKATEM BEZPIECZEŃSTWA DO WYSOKOSCI UPADKOWEJ 1,7m I ATESTEM PZH Mata Gumowa Poly-EASI posiada wypustki pod spodem maty zapewniając dobry drenaż. Wypustki te ulęgają kompresji pod ciśnieniem, co czyni maty Poly-EASI idealnymi bezpiecznymi nawierzchniami na placach zabaw. Maty zostały certyfikowane pod kątem krytycznej wysokości upadku (EN 1177) która wynosi dla mat POLY- EASI do 3, 4 metra, w zależności od zastosowanego systemu podkładowego: krytyczna wysokość upadku 1,7m - podłoże pod matą trawiaste + mata Poly-EASI

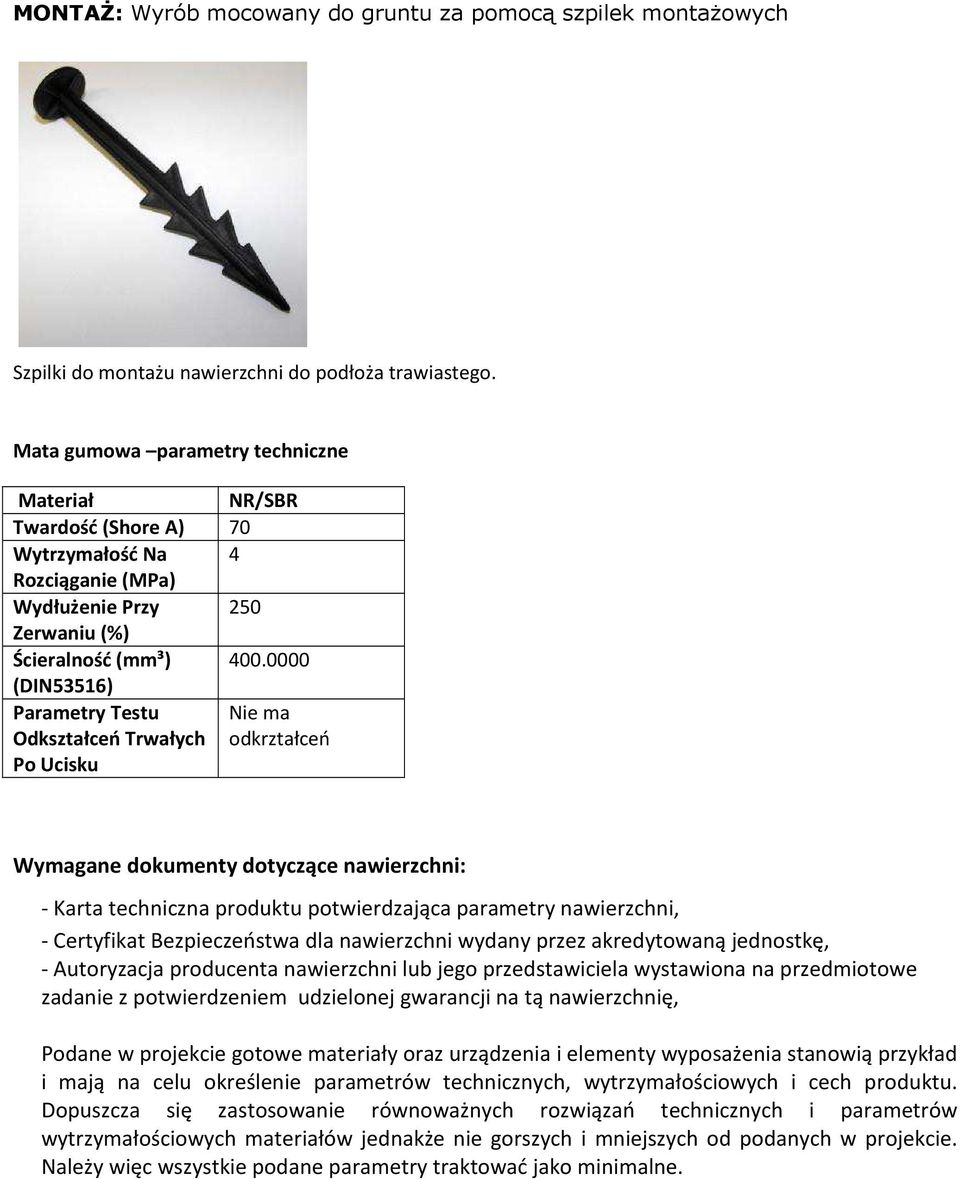

15 MONTAŻ: Wyrób mocowany do gruntu za pomocą szpilek montażowych Szpilki do montażu nawierzchni do podłoża trawiastego. Mata gumowa parametry techniczne Materiał NR/SBR Twardość (Shore A) 70 Wytrzymałość Na 4 Rozciąganie (MPa) Wydłużenie Przy 250 Zerwaniu (%) Ścieralność (mm³) (DIN53516) Parametry Testu Nie ma Odkształceń Trwałych odkrztałceń Po Ucisku Wymagane dokumenty dotyczące nawierzchni: - Karta techniczna produktu potwierdzająca parametry nawierzchni, - Certyfikat Bezpieczeństwa dla nawierzchni wydany przez akredytowaną jednostkę, - Autoryzacja producenta nawierzchni lub jego przedstawiciela wystawiona na przedmiotowe zadanie z potwierdzeniem udzielonej gwarancji na tą nawierzchnię, Podane w projekcie gotowe materiały oraz urządzenia i elementy wyposażenia stanowią przykład i mają na celu określenie parametrów technicznych, wytrzymałościowych i cech produktu. Dopuszcza się zastosowanie równoważnych rozwiązań technicznych i parametrów wytrzymałościowych materiałów jednakże nie gorszych i mniejszych od podanych w projekcie. Należy więc wszystkie podane parametry traktować jako minimalne.
