1 Załącznik Nr 2 do zapytania ofertowego SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotowe parametry przedmiotu zamówienia stanowią minimum techniczne i jakościowe oczekiwania zamawiającego. Elementy wyposażenia placu zabaw mają być wykonane z drewna bezrdzeniowego lub klejonego wzdłużnie, impregnowane próżniowo- ciśnieniowe, kotwione kotwami stalowymi. Ślizgi zjeżdżalni wykonane z blachy nierdzewnej, boki z wykonane z płyty HDPE o grubości 15 mm i malowane proszkowo. Belki nośne urządzeń mogą być wykonane z belek o z drewna sosnowego - klejonego trójwarstwowo lub z drewna bezrdzeniowego. Wszystkie krawędzie belek / słupów o przekroju kwadratowym powinny być zaokrąglone promieniem 15mm. Jako elementy narażone na duże przeciążenia, np. belka pozioma huśtawki wahadłowej jak wszystkie elementy wykonane ze stali konstrukcyjnej są ocynkowane a następnie malowane proszkowo. Wszystkie użyte łańcuchy spełniające wymogi normy i wykonane ze stali nierdzewnej. Korpusy sprężynowców, a także daszki, burty i osłony oraz wszelkie inne elementy płytowe wykonane z HDPE. Siedziska huśtawek wagowych wykonane z płyty HDPE. Wszystkie śruby i łączniki muszą być ocynkowane i zabezpieczone kapturkami z poliamidu. Każde urządzenie zabawowe opatrzone emblematem / tabliczką zawierającą przynajmniej minimalny zakres informacji zgodny z PN-EN 1176:2009: (nazwę/ symbol urządzenia, nazwę i dane teleadresowe wytwórcy / importera, numer normy wg której urządzenie skonstruowano). Dobór wielkości i głębokości fundamentów musi być zgodny z instrukcjami instalacji urządzeń placu zabaw. Wykopy pod ustawienie fundamentów oraz cały proces montażu urządzeń pozostaje w gestii wykonawcy, ściśle według instrukcji montażu, opracowanej zgodnie z normami i dostarczonej przez producenta. Montażu dokona wyspecjalizowana ekipa lub producent urządzeń. Gwarancja na urządzenia zabawowe minimum 36 miesięcy. Na etapie składania ofert przez wykonawców każdy oferent powinien przedstawić inwestorowi - wraz z ofertą- karty techniczne wszystkich urządzeń zabawowych, które będą użyte na placu zabaw. Karty techniczne powinny zawierać dane techniczne oraz ilustracje urządzeń. Dokument taki musi pokazywać konstrukcję urządzenia wraz z jego wymiarami. Konieczne jest także przedstawienie kopii aktualnych certyfikatów potwierdzających zgodność urządzeń z normami PN - EN 1176:2009 Wyposażenie placów zabaw i nawierzchnie. Inwestor w razie wątpliwości co do bezpieczeństwa urządzeń, może zlecić specjalistycznej jednostce kontrolę wyposażenia placu zabaw. Urządzenia placu zbaw Powinny być bezpieczne i dostosowane do funkcji, tj: -dostosować dla potrzeb dzieci w wieku 3-14 lat; -powinny być wykonane z bezpiecznych i trwałych materiałów.

2 Zadanie I - Dostawa i montaż zestawu na plac zabaw w miejscowości Sypniewo - ul. Ogrodowa Lp. Nazwa Szczegółowy opis Jednostka Ilość towaru miary A. Dostawa i montaż zestawu na plac zabaw w miejscowości Sypniewo ul. Ogrodowa 1. Zestaw zabawowy (zestaw urządzeń zabawowych trwale połączone urządzenia na placu zabaw). Zestaw zabawowy - dł. 5,65 m - szer. 5,30 m - wysokość 2,10 m SKŁAD ZESTAWU: - wieża wysoka z dachem - wieża niska bez dachu - zjeżdżalnia duża - przeplotnia - drabinka skośna - podest - trap Wykonany: z drewna bezrdzeniowego lub klejonego wzdłużnie impregnowane próżniowo- ciśnieniowe. Montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonem klasy minimum B-20. Ślizg wykonany z blachy nierdzewnej, boki z płyty HDPE o grubości 15 mm. Podesty i trap wykonane z deski ryflowanej. zestaw 1

3 2. Huśtawka wahadłowa podwójna Huśtawka wahadłowa podwójna drewniana z jednym siedziskiem dla osób starszych - siedzisko proste, i drugie dla dzieci młodszych (koszyk) - dł. 3,20 m - szer. 2,20 m -wys. 2,10 m. Charakterystyka materiałowo konstrukcyjna: Słupy wykonać z drewna bezrdzeniowego lub klejonego wzdłużnie impregnowanego próżniowo- ciśnieniowo. montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonowy, klasy minimum B-20. belka górna metalowa ocynkowana i malowana proszkowo wszystkie łby śrub i nakrętki osłonięte zaślepkami półkulowymi z poliamidu, wszystkie niebezpieczne otwory zabezpieczone zaślepkami - zgodnie z normą łańcuchy nierdzewne o wymiarach zgodnych normą PN- EN 1176:2009 "Wyposażenie placów zabaw i nawierzchnie", siedziska atestowane na stelażu z aluminium powleczonego gumą jedno dla dzieci starszych - siedzisko proste, i drugie dla dzieci młodszych (koszyk) szt 1 3. Huśtawka wagowa Huśtawka wagowa z drewna bezrdzeniowego lub klejonego warstwowo, impregnowanego próżniowo - ciśnieniowo. Montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonem klasy minimum B-20. Elementy metalowe wykonane ze stali ocynkowanej malowanej proszkowo. Siedzisko z tworzywa HDPE Pod siedziskiem zamontowane w gruncie opony. Belki konstrukcyjne osłonięte kapturkami z poliamidu.

4 - dł. 3,00 m - szer. 0,44 m 4. Bujak Bujak pojedynczy piesek oraz pojedynczy tygrysek wys.0,8 m. charakterystyka materiałowo konstrukcyjna: płyta korpusu wykonana z płyty HDPE trójwarstwowej, grubości minimum 15mm, frezowanej w celu uzyskania rysunku, montaż do gruntu za pośrednictwem prefabrykowanego betonu fundamentowego z betonu B-20, stalowy uchwyt korpusu ocynkowany i malowany proszkowo, siedzisko z tworzywa HDPE, sprężyna fabrycznie malowana proszkowo, wszystkie łby śrub i nakrętki osłonięte zaślepkami półkulowymi z poliamidu, uchwyty dłoni oraz oparcia stóp wykonane z tworzywa, końce uchwytów zaokrąglone. Szt. 2

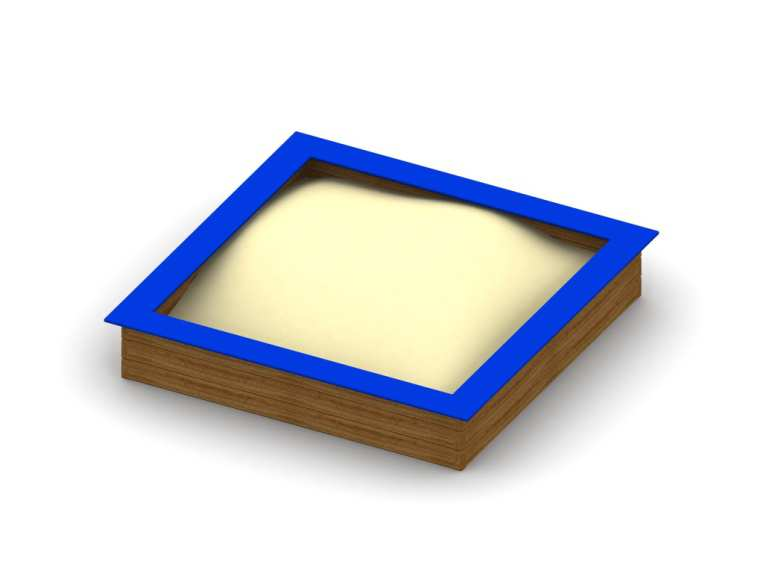

5 5. Piaskownica z desek Piaskownica z desek Wymiary nie większe niż: - dł. 3,03 m - szer. 3,03 m Wykonać z drewna sosnowego, impregnowanego próżniowo-ciśnieniowo, zakotwić w ziemi. Elementy złączone ocynkować i osłonić korkami z poliamidu.

6 6. Tablica + regulamin placu zabaw Tablica + regulamin placu zabaw

7 Zadanie II - Dostawa i montaż zestawu urządzeń na plac zabaw w miejscowości Jastrowie - Aleja Wolności Lp. Nazwa Szczegółowy opis Jednostka Ilość towaru miary A. Dostawa i montaż zestawu oraz urządzeń w miejscowości Jastrowie- Aleja Wolności 1. Zestaw zabawowy (zestaw urządzeń zabawowych trwale połączone urządzenia na placu zabaw). Zestaw zabawowy - dł. 6,75 m - szer 4,40 m Wykonany: z drewna bezrdzeniowego lub klejonego wzdłużnie impregnowane próżniowo- ciśnieniowe. Montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonem klasy minimum B-20. Podesty wykonane z deski ryflowanej, ślizg wykonany z blachy nierdzewnej, boki i daszki, burty z płyty HDPE o grubości 15 mm, liny polipropylenowe na oplocie stalowym połączone ze sobą za pomocą łączników aluminiowych oraz z tworzywa sztucznego, ścianka wspinaczkowa wykonana z antypoślizgowej sklejki wodoodpornej, wszystkie drewniane elementy wyszlifowane, zabezpieczone przed szkodliwym działaniem warunków atmosferycznych, elementy metalowe ocynkowane i malowane proszkowo, śruby i wkręty przykryte gładkimi nasadkami ochronnymi. SKŁAD ZESTAWU: - 2 wieże wysokie z dachem - 2 wieże wysokie bez dachu - ścianka wspinaczkowa - wejście linowe - 2 zjeżdżalnie ze stali nierdzewnej - pomost stały - pomost z belką - pomost linowy - przeplotnia - rura strażacka zestaw 1

8 2. Huśtawka wahadłowa podwójna Huśtawka wahadłowa podwójna z jednym siedziskiem dla osób starszych - siedzisko proste, i drugie dla dzieci młodszych (koszyk) - dł. 3,20 m - szer. 2,20 m -wys. 2,10 m Charakterystyka materiałowo konstrukcyjna: Słupy wykonać z drewna bezrdzeniowego lub klejonego wzdłużnie impregnowanego próżniowo- ciśnieniowo. montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonowy, klasy minimum B-20. belka górna metalowa ocynkowana i malowana proszkowo wszystkie łby śrub i nakrętki osłonięte zaślepkami półkulowymi z poliamidu, wszystkie niebezpieczne otwory zabezpieczone zaślepkami - zgodnie z normą łańcuchy nierdzewne o wymiarach zgodnych normą PN-EN 1176:2009 "Wyposażenie placów zabaw i nawierzchnie", siedziska atestowane na stelażu z aluminium powleczonego gumą jedno dla dzieci starszych - siedzisko proste, i drugie dla dzieci młodszych (koszyk)

9

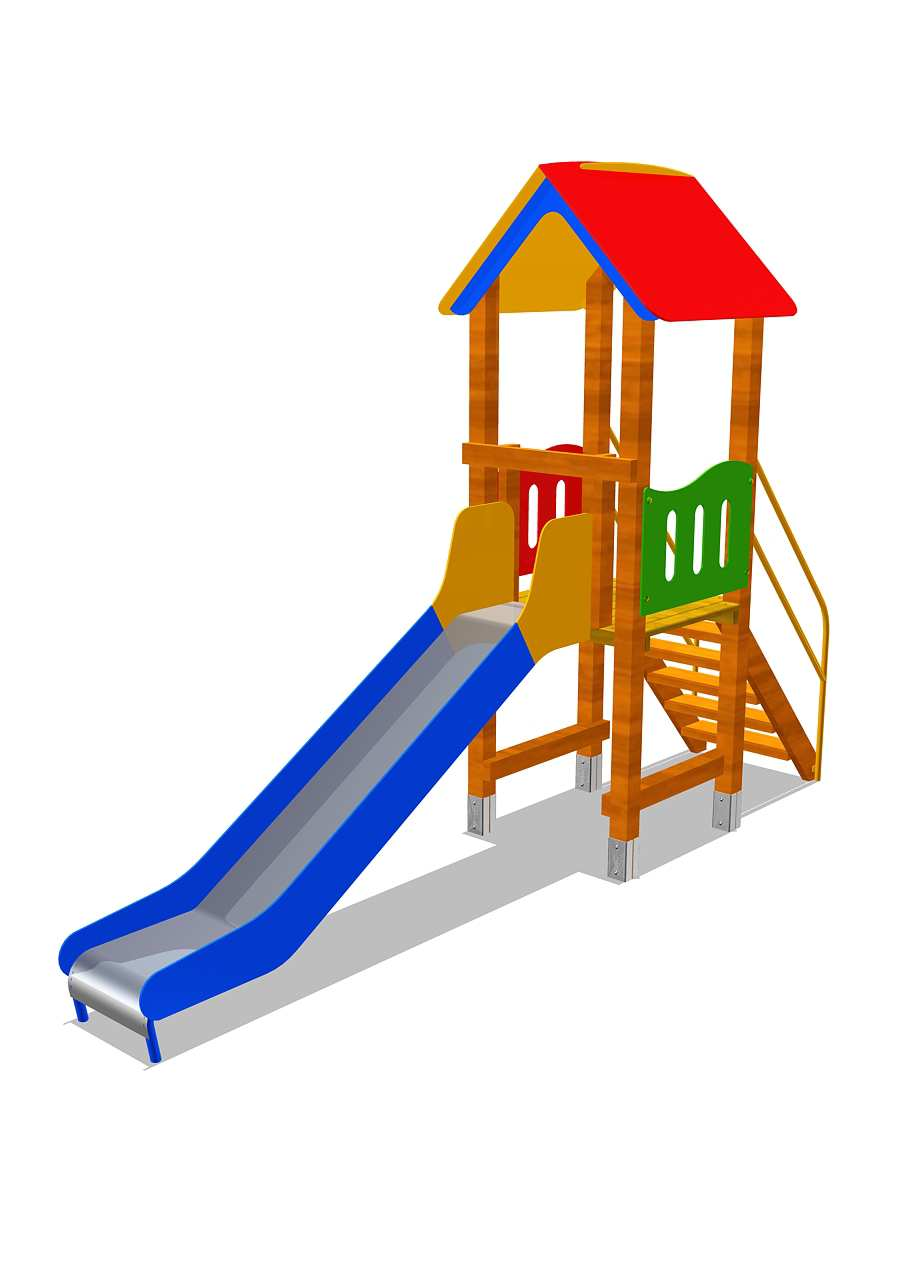

10 Zadanie III - Dostawa i montaż zestawu urządzeń na plac zabaw w miejscowości Jastrowie ul. Roosvelta 20 A i B Lp. Nazwa Szczegółowy opis Jednostka Ilość towaru miary A. Dostawa i montaż zestawu urządzeń na plac zabaw w miejscowości Jastrowie ul. Roosvelta 20 A i B 1. Zestaw zabawowy (zestaw urządzeń zabawowych trwale połączone urządzenia na placu zabaw). Zestaw zabawowy. - dł. 4,50 m - szer. 1,00 m Wykonany: z drewna bezrdzeniowego lub klejonego wzdłużnie impregnowane próżniowo- ciśnieniowe. Montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonem klasy minimum B-20. Ślizg wykonany z blachy nierdzewnej, boki z płyty HDPE o grubości 15 mm. Podesty wykonane z deski ryflowanej zestaw 1

11 2 Huśtawka wahadłowa podwójna Charakterystyka materiałowo konstrukcyjna: Słupy wykonać z drewna bezrdzeniowego lub klejonego wzdłużnie impregnowanego próżniowo- ciśnieniowo. montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonowy, klasy minimum B-20. belka górna metalowa ocynkowana i malowana proszkowo wszystkie łby śrub i nakrętki osłonięte zaślepkami półkulowymi z poliamidu, wszystkie niebezpieczne otwory zabezpieczone zaślepkami - zgodnie z normą łańcuchy nierdzewne o wymiarach zgodnych normą PN-EN 1176:2009 "Wyposażenie placów zabaw i nawierzchnie", siedziska atestowane na stelażu z aluminium powleczonego gumą jedno dla dzieci starszych - siedzisko proste, i drugie dla dzieci młodszych (koszyk) 3 Bujaki Bujak pojedynczy piesek oraz pojedynczy tygrysek wys.0,8 m. charakterystyka materiałowo konstrukcyjna: płyta korpusu wykonana z płyty HDPE trójwarstwowej, grubości minimum 15mm, frezowanej w celu uzyskania rysunku, montaż do gruntu za pośrednictwem prefabrykowanego betonu fundamentowego z betonu B-20, stalowy uchwyt korpusu ocynkowany i malowany proszkowo, siedzisko z tworzywa HDPE, sprężyna fabrycznie malowana proszkowo, wszystkie łby śrub i nakrętki osłonięte zaślepkami półkulowymi z poliamidu, uchwyty dłoni oraz oparcia stóp wykonane z tworzywa, końce uchwytów zaokrąglone szt. 2

12 4 Huśtawka wagowa Huśtawka wagowa z drewna bezrdzeniowego lub klejonego warstwowo, impregnowanego próżniowo - ciśnieniowo. Montaż w podłożu na kotwach stalowych ocynkowanych, betonowanych w podłożu betonem klasy minimum B-20. Elementy metalowe wykonane ze stali ocynkowanej malowanej proszkowo. Siedziska huśtawek wagowych wykonane z płyty HDPE Pod siedziskiem zamontowane w gruncie opony. Belki konstrukcyjne osłonięte kapturkami z poliamidu. - dł. 3,00 m - szer. 0,44 m - wys. 1,00 m

13 5 Tablica + regulamin placu zabaw Tablica + regulamin placu zabaw
