3. Następnie przylutować końcówkę D (dren) i G (bramka) tranzystora.

Transkrypt

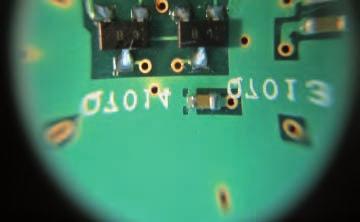

1 3. Następnie przylutować końcówkę D (dren) i G (bramka) tranzystora. Fot. - zmiana polaryzacji tranzystora Q703/Q704 na płycie głównej (przed zmianą) Fot. - po zmianie

2 Porady serwisowe Jak uszczelnić szczeliny w panelu LCD (dla modeli 3") Uszczelnić przez wetknięcie następujących taśm do ramy panelu LCD.. PSPAZA756WJZZ (550 mm x 30 mm), szt.. PSPAZA759WJZZ (455 mm x 38 mm), szt. Uwaga: Upewnić się, żeby taśmy nie wystawały ponad powierzchnię panelu LCD. Upewnić się, żeby taśmy nie były skręcone, pomarszczone i nie miały przerw Przestroga: Pamiętać, aby nosić opaskę antystatyczną. Położyć panel na macie elektroprzewodzącej. Należy uważać, aby nie upusić, wstrząsnąć i złamać panelu. Należy zachować ostrożość, aby zapobiec przywieraniu substancji obcych na panelu. Wetknąć taśmę wzdłuż boku ramy panelu LCD PSPAZA756WJZZZ (550 mm x 30 mm) Przód panelu LCD 3 Rysunek - A PSPAZA759WJZZZ (455 mm x 38 mm) PSPAZA759WJZZZ (455 mm x 38 mm) Wetknąć wzdłuż boku ramy panelu LCD Taśma Wetknąć taśmę wzdłuż boku ramy panelu LCD Ramka LCD Wetknąć 4 taśmy w odległości mm od wewnętrznej krawędzi ramki panelu LCD mm PSPAZA756WJZZZ (550 mm x 30 mm) Wetknąć taśmę wzdłuż boku ramy panelu LCD 5

3 Porady serwisowe Jak uszczelnić szczeliny w module podświetlenia (dla modeli 3") Uszczelnić szczeliny przez wetknięcie następujących taśm Himelon na obwodzie modułu podświetlenia PSPAHA53WJZZ (95 mm x 6 mm) szt. PSPAHA53WJZZ (300 mm x 6 mm) szt. PSPAHA533WJZZ (440 mm x 35 mm) szt. PSPAHA535WJZZ (55 mm x 35 mm) 3 szt. PSPAHA536WJZZ (35mm x 35 mm) szt. Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw Wetknąć taśmę wzdłuż boku płyty Rysunek - B Przestroga: Pamiętać, aby nosić opaskę antystatyczną. Położyć panel na macie elektroprzewodzącej. Należy uważać, aby nie upusić, wstrząsnąć i złamać panelu. Należy zachować ostrożość, aby zapobiec przywieraniu substancji obcych na panelu. Ustawić taśmę Himelon według standardowej pozycji Wetknąć taśmę wzdłuż boku płyty Himelon Himelon Chassis mm mm źle przerwa Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw dobrze Chassis brak przerwy Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw Wetknąć taśmę wzdłuż boku płyty 3 A =A A 3 Nie umieszczać taśmy Himelon na środkowych otworach kątownika i wzmocnieniach Strona modułu podświetlenia 3 D D=D Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw 3 Wetknąć taśmę wzdłuż boku płyty Ustawić taśmę Himelon wzdłuż krawędzi oprawy świetlówek A B Wetknąć taśmę wzdłuż boku płyty B=B B C C=C C D 5 mm 4 5 Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw Wetknąć taśmę wzdłuż boku płyty 5 mm Ustawić taśmę Himelon wzdłuż krawędzi oprawy świetlówek 6

4 Porady serwisowe Jak uszczelnić szczeliny w panelu LCD (dla modeli 37") Uszczelnić przez wetknięcie następujących taśm do ramy panelu LCD. PSPAZA757WJZZ (600 mm x 30 mm) szt. PSPAZA758WJZZ (55 mm x 38 mm) szt. Rysunek - C Uwaga: Upewnić się, żeby taśmy nie wystawały ponad powierzchnię panelu LCD. Upewnić się, żeby taśmy nie były skręcone, pomarszczone i nie miały przerw Przestroga: Pamiętać, aby nosić opaskę antystatyczną. Położyć panel na macie elektroprzewodzącej. Należy uważać, aby nie upusić, wstrząsnąć i złamać panelu. Należy zachować ostrożość, aby zapobiec przywieraniu substancji obcych na panelu. Wetknąć taśmę wzdłuż boku płyty PSPAZA757WJZZZ (600 mm x 30 mm) Przód panelu LCD 37" PSPAZA758WJZZZ (55 mm x 38 mm) PSPAZA758WJZZZ (55 mm x 38 mm) Wetknąć taśmę wzdłuż boku ramy panelu LCD Ramka LCD Wetknąć 4 taśmy w odległości mm od wewnętrznej krawędzi ramki panelu LCD Wetknąć taśmę wzdłuż boku ramy panelu LCD Taśma mm PSPAZA757WJZZZ (600 mm x 30 mm) Wetknąć taśmę wzdłuż boku ramy panelu LCD 7

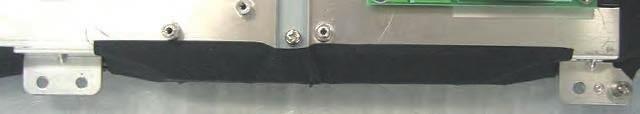

5 Porady serwisowe Przestroga: Pamiętać, aby nosić opaskę antystatyczną. Położyć panel na macie elektroprzewodzącej. Należy uważać, aby nie upusić, wstrząsnąć i złamać panelu. Rysunek - D Należy zachować ostrożość, aby zapobiec przywieraniu substancji obcych na panelu. Wygląd taśmy Himelon od strony B Wygląd taśmy Himelon od strony A Jak uszczelnić szpary w module podświetlenia (dla modeli 37") Uszczelnić szpary przez wetknięcie następujących taśm Himelon na obwodzie modułu podświetlenia. 8 PSPAHA537WJZZ (350mm 35mm) szt. PSPAHA538WJZZ (330mm 35mm) szt. szt szt. 35mm) 35mm) PSPAHA539WJZZ (50mm PSPAHA540WJZZ (05mm PSPAHA54WJZZ (65mm 35mm) szt. PSPAHA54WJZZ (45mm 35mm) szt A Wetknąć taśmę Himelon B poprzez naciskanie nie robiąc przerw Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw Nie wkładać taśmy Himelon tak, aby nie zasłaniać otworu instalacyjnego Wetknąć taśmę wzdłuż boku płyty D C 3 3 C = C' 3 Wygląd od strony płyty podświetlenia Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw 3 D = D' Wetknąć taśmę wzdłuż boku płyty F F = F' F' 3 mm D' Wetknąć taśmę wzdłuż boku płyty Nie wkładać taśmy Himelon tak, aby nie zasłaniać otworu instalacyjnego E' Wetknąć taśmę wzdłuż boku płyty Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw Wetknąć taśmę wzdłuż boku płyty Ustawić taśmę Himelon wzdłuż krawędzi oprawy świetlówek E = E' E C' G G = G' G' 6 3 mm 5 mm 5 Ustawić taśmę Himelon wzdłuż krawędzi oprawy świetlówek Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw 4 Wetknąć taśmę wzdłuż boku płyty Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw Wetknąć taśmę wzdłuż boku płyty Wetknąć taśmę Himelon poprzez naciskanie nie robiąc przerw G. M.

6 Porady serwisowe (P07) (P05) Fot. Fot. 3 (P00) (P006) (P90) (P0) Fot. Na fotografii 3 na stronie następnej pokazano przewód YU wyciągnięty jako pozycję końcową. 9

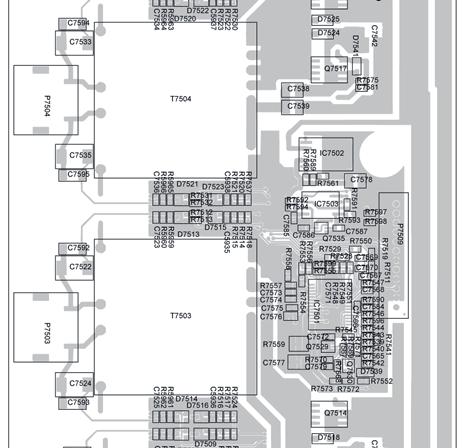

7 Porady serwisowe Fot. 3 G. M. T7304 Zmienić R733 MAIN UNIT: R733 LC-5SHE, LC-5SHE, LC-3SHE R73 R733 Zmienić T7303 Rys. - inwerter, wykaz rezystorów do wymiany T7403 Zmienić R74 R743 R743 R743 Zmienić T7404 Rys. - inwerter, wykaz rezystorów do wymiany 0

8 Porady serwisowe T7504 Zmienić R753 R753 R75 R753 Zmienić T7503 Rys. 3 - inwerter 3, wykaz rezystorów do wymiany T7603 Zmienić R763 R76 R763 R763 Zmienić T7604 Dioda LED miga 4 razy Etykieta modułu B/L jest żółta i jest kropka Jaki kolor etykiety płyty B/L i czy jest kropka? Nie Dodać podkładki (procedura ) Czy jest wypalona kropka na macie izolacyjnej? Tak matę izolacyjną i dodać podkładki Rys. 4 - inwerter 4, wykaz rezystorów do wymiany G. M. Jaki jest wynik oględzin? OK Naprawa panelu LCD zakończona Niewłaściwy znacznik kropki Fot. LTY[Z]400WS-L0/LH ** ** ** Etykieta modułu podświetlenia (B/L) Fot.

9 Porady serwisowe Znacznik wypalenia na płycie izolacyjnej Fot. 3 Podkładki gumowe Góra 4,5cm 5,7cm 5,7cm Mata izolacyjna 9,7cm Fot. 4 Obrócić płytę inwertera zgodnie z kierunkiem pokazanym na fotografii 5 Fot. 8 Mata wytłoczona Fot. 5 Fot. 6 matę izolacyjną Fot. 9 Fot. 7

10 Porady serwisowe Fot. 0 Fot. Fot. 5 Fot. Fot. 3 Umieścić podkładki gumowe na osi współrzędnych x - y, jak pokazano poniżej. Góra 4,5cm 5,7cm Podkładki gumowe Mata izolacyjna 9,7cm 5,7cm Fot. Fot. 4 3

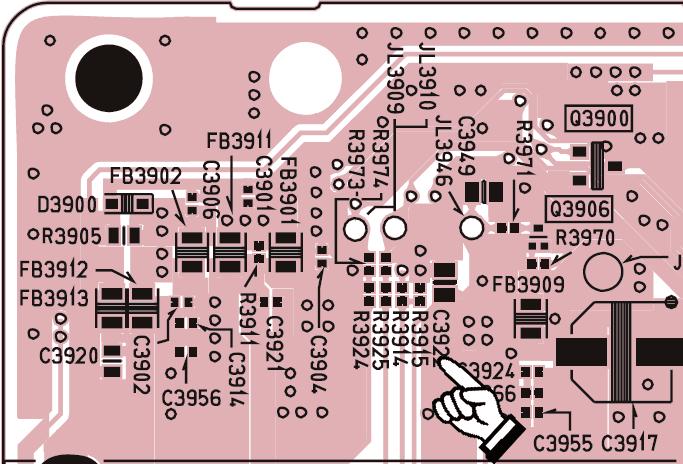

11 Porady serwisowe płyta F uchwyty płyty F zatrzaski Fot. Fot. R395 Tabela Model Numery serii KDL-3V500 (E) ~ KDL-3V500 (U) ~40007 KDL-40V500 (E) ~ KDL-40V500 (U) ~ KDL-46V500 (E) ~ W. K. płyta G Fot. 4

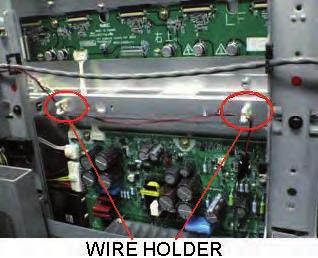

12 Porady serwisowe uszkodzona płyta inwertera Fot. uchwyty metalowe 97 ± (~mm) Fot. W. K. główna pozycja podrzędna pozycja Fot. 4 Ł. K. 5

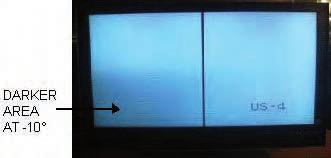

13 Porady serwisowe następnej stronie). Panel ciemny obszar AT-0 Fot. Etykieta modułu B/L Kod edycji Czerwona naklejka Fot. 4 znacznik V Fot. * B) Kod edycji na etykiecie płyty wymienionej poniżej wskazuje, że zmiana zmiana została wdrożona podczas produkcji Paleta Kod edycji Czerwona naklejka Nr części Fot. 3. Jeśli panel został zmodyfikowany, problem ten nie będzie w tym materiale omawiany. 6

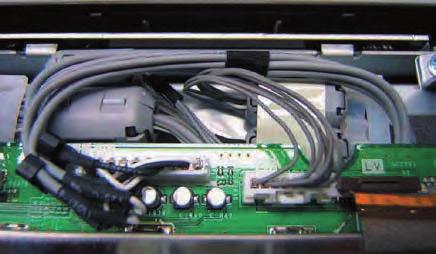

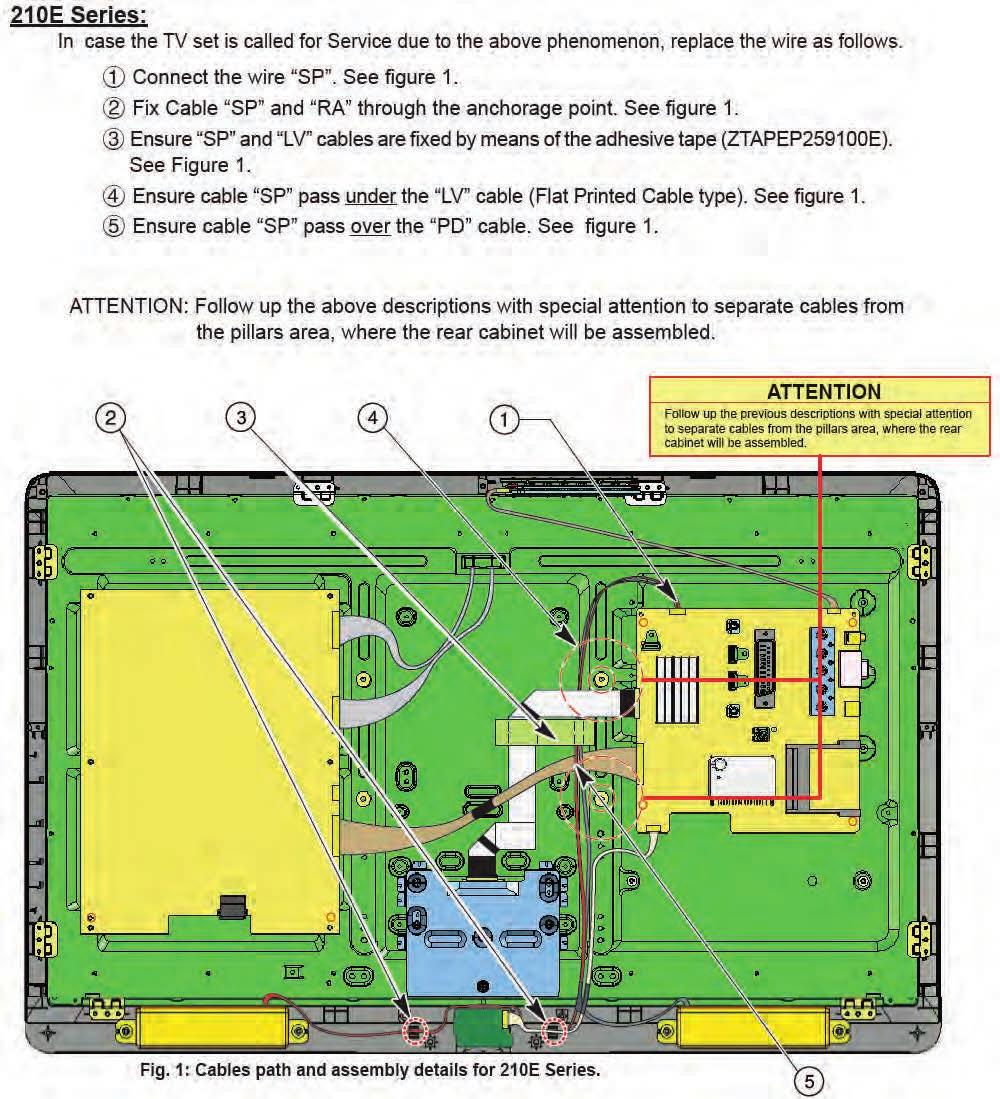

14 Porady serwisowe 3 4 Postępując zgodnie z powyższym opisem należy zwrócić szczególną uwagę, aby oddzielić przewody z okolic uchwytu, gdzie tylna obudowa będzie montowana. fot. - ścieżki prowadzenia przewodów oraz szczegóły montażu dla serii 0E 5 3 Postępując zgodnie z powyższym opisem należy zwrócić szczególną uwagę, aby oddzielić przewody z okolic uchwytu, gdzie tylna obudowa będzie montowana. fot. - ścieżki prowadzenia przewodów oraz szczegóły montażu dla serii 0EB/0EB 8

15 Porady serwisowe Inwerter wł. Uruchomienie układu balastu podświetlenia 7 Zasilacz włączenie inwertera 7 Napięcie w stanie pracy po stronie pierwotnej 370V (sygnał włączenia PWR On) Napięcie standby 90V po stronie pierwotnej B+ 4V dla układu balastu 6 4V regulator AC In Sekwencje włączenia zasilacza sterowane mikroprocesorem Płyta balastu V/6V regulatory 5 Standby 5V Reg Regulacja podświetlenia 9 V 6V Standby 5V Tryb obsługi dla modułu podświetlenia Treść obrazu Inteligentny sensor sprzężenie PWR Inv On A-DIM ust. P-DIM AC Det. W punkcie 3 odbiornik jest w stanie standby Pobór energii mniej niż W 6V Audio Moduł BroadCom VBCM IC00 Inne układy V proces wideo inne regul. reg dla Micro Inne układy V 5V reg. LVDS V Przekaźnik wł. (PWR) Płyta T-con V LVDS ścieżka wideo Płyta główna 5 8 dioda zielona LED jest włączona Inw wł./wył. AC Det. 7 Włącznik zasilania Sterowanie panelu - LVDS 8 Mikroprocesor IC407 lub klawisz pilota uruchomienie resetu na płycie głównej 4 3 9

16 Panasonic plazma algorytmy diagnozowania i napraw błędów SOS Panasonic TC-P03TI, TC-P4/50/55/60/65S(ST)60 algorytmy diagnozowania i napraw dla poszczególnych kodów błędów SOS sygnalizowanych błyskami diody LED Power (cz.4 ost.) Wykrywanie i usuwanie usterek przy 8 błyskach diody LED Dotyczy modeli w TV TC-P4/50S60 TC-P4S60 TC-P50S60 TC-P4S60 Uwaga: Sprawdzić, czy wkręty (śruby) mocujące płyty PSS/SS nie są luźne Kod błędu 8 błysków Wykaz płyt, które mogą powodować te objawy Nr PSS Start A Nr Nr 3 Nr 4 SS53,SS55 SN0 SC0 PSS SS53 SS55 Sprawdzić wszystkie przewody między płytą SS (SS53, SS55) i panelem. Upewnić się, że wtyki są prawidłowo osadzone w gniazdach. Odłączyć TV od sieci. Sprawdzić przejście elektryczne między stykami i złączy SS53, SS55 na płycie PSS. Uwaga: Nie należy podłączać TV. C C Tak Czy przejście Nie jest OK na wszystkich złączach? Przeprowadzić ten test, gdy TV jest odłączony od sieci Odłączyć złącza SC0 (SN0) od płyty SC (SN). Podłączyć TV do sieci i włączyć go. Uwaga: Jeśli dioda LED POWER (zasilania) nie włączy się (zaświeci się) zgodnie z oczekiwaniem, to należy nacisnąć przycisk wyłącznika sieciowego. Skontrolować połączenia między płytą PSS i panelem. Jeśli są prawidłowe, to wymienić panel. Czy dioda 8 razy LED POWER miga 6 razy 6 lub 8 razy? płytę A płytę PSS 33

17 Panasonic plazma algorytmy diagnozowania i napraw błędów SOS Wykrywanie i usuwanie usterek przy 8 błyskach diody LED POWER w TV TC-P55/60/65S60, P**ST60 Dotyczy modeli Uwaga: Sprawdzić, czy TC-P50ST60 wkręty (śruby) mocujące płyty SS nie są luźne TC-P55S60 TC-P55ST60 Kod błędu 8 błysków Wykaz płyt, które mogą powodować te objawy SS Nr A Nr Nr 3 Nr 4 TC-P60S60 TC-P65S60 TC-P60ST60 TC-P65ST60 Start Sprawdzić wszystkie przewody między płytą SS (SS5 ~ SS57) i panelem. Upewnić się, że wtyki są prawidłowo osadzone w gniazdach. Odłączyć TV od sieci i rozłączyć złącze SS33 na płycie SS. Podłączyć TV do sieci i włączyć go. Uwaga: Jeśli dioda LED POWER (zasilania) nie włączy się (nie zaświeci się) zgodnie z oczekiwaniem, to należy nacisnąć przycisk wyłącznika sieciowego. SS5-57 Nie Czy TV daje się włączyć i pozostaje włączony bez obrazu? Tak Przeprowadzić ten test, gdy TV jest odłączony od sieci Odłączyć TV od sieci i zmierzyć rezystancję między stykiem złącza P35 na płycie P a masą (masą chassis). Nie należy włączać telewizora. Odłączyć TV od sieci. Sprawdzić przejście elektryczne między stykami i złączy SS5 ~ SS57 na płycie SS. Uwaga: Nie należy podłączać TV. płytę A Nie Czy jest tutaj zwarcie? Tak płytę P Nie Skontrolować połączenia między płytą SS i panelem. Jeśli są prawidłowe, to wymienić panel. Czy przejście jest OK na wszystkich złączach? Tak płytę SS 34

18 TC-P4S60 TC-P50S60 TC-P55S60 TC-P60S60 TC-P65S TC-P50ST60 TC-P55ST60 TC-P60ST60 TC-P65ST60 Panasonic plazma algorytmy diagnozowania i napraw błędów SOS Wykrywanie i usuwanie usterek przy 0 błyskach diody LED POWER w TV TC-P**S60, TC-P**ST60 Dotyczy modeli Modele TC-P**ST60 Start Modele TC-P**S60 Kod błędu 0 błysków Wykaz płyt, które mogą powodować te objawy Nr Nr Nr 3 Nr 4 SC SS P A Odłączyć TV od sieci. Zmierzyć rezystancję między masą chassis i stykiem (P5V) złącza P6 na płycie P. płytę A płytę A Nie Czy jest tutaj zwarcie? Tak Rozłączyć złącze SC0 na płycie SC i przeprowadzić taki sam pomiar rezystancji. płytę SC Nie Czy jest tutaj zwarcie? Tak Rozłączyć złącze SS33 na płycie SS i przeprowadzić taki sam pomiar rezystancji. płytę SS Nie Czy jest tutaj zwarcie? Tak płytę P Wykrywanie i usuwanie usterek przy błyskach diody LED POWER w TV TC-P**S60, TC-P**ST60 Dotyczy modeli TC-P4S TC-P50S60 TC-P50ST60 TC-P55S60 TC-P55ST60 TC-P60S60 TC-P60ST60 TC-P65S60 TC-P65ST60 Uwaga: Upewnić się, że przewody głośnikowe i subwoofera nie są ściśnięte TC-P55ST60 Start Kod Wykaz płyt, które mogą powodować te objawy błędu Nr Nr Nr 3 Nr 4 błysków A Głośniki / Subwoofer Odłączyć TV od sieci, po czym rozłączyć złącze A na płycie A. Podłączyć TV do sieci i włączyć go. Uwaga: Jeśli dioda LED POWER (zasilania) nie włączy się (nie zaświeci się) zgodnie z oczekiwaniem, to należy nacisnąć przycisk wyłącznika sieciowego. Kolejno odłączać głośniki / subwoofer, żeby ustalić, który jest uszkodzony. Nie Czy TV pozostaje w stanie wyłączenia, czemu towarzyszy błysków? Tak płytę A 35

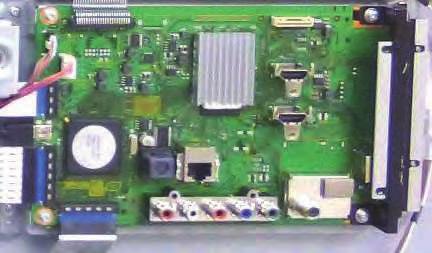

19 Panasonic plazma algorytmy diagnozowania i napraw błędów SOS Wykrywanie i usuwanie usterek przy objawie brak zasilania / urządzenie martwe (dioda LED POWER wyłączona) w TV TC-P4/50S60 Dotyczy modeli TC-P4S60 TC-P50S60 A6A Uwaga: Zweryfikować objawy używając wyłączników sieciowych klawiatury lokalnej i pilota A Upewnić się, że napięcie sieciowe (AC) jest obecne na złączu P9 na płycie PSS. Zmierzyć napięcie stałe (DC) na styku złącza A6A na płycie A. Nie płytę PSS płytę PSS Start Czy jest obecne tutaj napięcie 5V? Martwy / Wykaz płyt, które mogą powodować te objawy brak zasilania Nr Nr TV martwy PSS A Tak Przyłożyć dodatnią końcówkę pomiarową do styku 6 złącza A6 na płycie A i nacisnąć klawisz wyłącznika sieciowego na klawiaturze lokalnej TV. Czy jest obecne tutaj napięcie.5v ~ 3V? Tak Nie płytę A Złącze A6A.5Vs(S5V).5Vc(P5V) 3.F_STBY(F5V) 4.F_STBY(F5V) 5.GND 6.F_STBY_ON 7.GND 8.SOS4 (GND) 9.STBY5V_SW 0.S0.KEY POWER.S 3.KEYSCAN 4.Panel_Main_On 5.GND 6.GND 7UML 8.GND 9.UMH 0.UEH.SOS8.STB5V 3.P5V 36

20 Panasonic plazma algorytmy diagnozowania i napraw błędów SOS Wykrywanie i usuwanie usterek przy objawie brak zasilania / urządzenie martwe (dioda LED POWER wyłączona) Dotyczy modeli TC-P55S60 TC-P60S60 TC-P65S60 TCP-50ST60 TC-P55ST60 TC-P60ST60 TC-P65ST60 Start Upewnić się, że wtyki w złączach na płycie P są prawidłowo osadzone. Podłączyć TV do sieci, ale nie włączać go. Uwaga: Zweryfikować objawy używając wyłączników sieciowych klawiatury lokalnej i pilota Martwy / Wykaz płyt, które mogą powodować te objawy brak zasilania Nr Nr Nr 3 Nr 4 Odłączyć TV od sieci i przyłożyć końcówkę pomiarową woltomierza do 5. styku złącza P6. Podłączyć TV do sieci, ale go nie włączać. NIE Czy słychać kliknięcie przekaźnika na płycie P po podłączeniu TV do napięcia sieciowego? Tak TV martwy A P Słychać jedno kliknięcie płytę P Tak Czy jest tutaj obecne napięcie 5V, gdy TV jest podłączony do sieci? NIE Słychać dwa kliknięcia (po włożeniu wtyczki do gniazdka i później po ok. 8 ~ sekundach) Odłączyć TV od sieci i rozłączyć złącze A na płycie A. Podłączyć TV do sieci i nacisnąć przycisk wyłącznika sieciowego na klawiaturze lokalnej TV (nie na pilocie!). płytę A płytę P. (Sprawdzić przewód sieciowy) Tak Sprawdzić przewody między złączami A i K0. Jeśli są OK, to wymienić płytkę K. Czy TV jest włączony, ale dioda LED POWER nie świeci? NIE (martwy) Odłączyć TV od sieci i rozłączyć złącze A3 na płycie A. Podłączyć TV do sieci i nacisnąć przycisk wyłącznika sieciowego na klawiaturze lokalnej TV (nie na pilocie!). Zwarcie wejścia Key wejścia poleceń klawiatury (styk 3 złącza C4 na płycie C) prawdopodobnie spowodowane przez blok sterowania, płytka C lub C. Aby uzyskać więcej informacji, patrz schemat blokowy na następnej stronie. Tak Czy dioda LED POWER ciągle miga 6 lub 8 razy? NIE (martwy) płytę A 37

21 Panasonic plazma algorytmy diagnozowania i napraw błędów SOS TC-P50ST60 P9 STB Circuit STB5V P6 A6 P.8V PANEL_MAIN_ON A K V F_STBY_ON IC5000 ANALOG ASIC STB 3.3V IC8000 PARAGON Signal Processor A K0 PWR LED 5 5 PWR SW KEYSCAN KEY KEYSCAN A3 4 5 KEY RMIN REMOTE REC. Control Assy POWER SWITCH Key Command 3 C4 C C C C0 5 5 C C3 Porównanie zachowania siê modeli z roku 0 serii UT50, ST50 i GT60 oraz modeli z roku 03 serii 4/50S60, 55/60/65S60 i ST60 w przypadku uszkodzenia TV w postaci zwarcia linii napiêcia: Vsus, Vda lub P5V Rocznik 0 03 Seria UT50 ST50 GT60 4/50S60 55/60/65S60 ST60 Vsus 7 b³ysków 7 b³ysków 7 b³ysków 7 b³ysków Zwarcie Vda P5 Szybkie 3 b³yski TV nie pozostaje w³¹czony. TV nie wy³¹cza siê ca³kowicie. Próbuje siê w³¹czyæ (dioda LED na krótko w³¹cza siê), potem wy³¹cza siê. Brak sygnalizacji protekcji SOS. TV pozostaje w³¹czony z ciemnym ekranem Szybkie 3 b³yski 8 b³ysków TV nie pozostaje w³¹czony. TV nie wy³¹cza siê ca³kowicie. Próbuje siê w³¹czyæ (dioda LED na krótko w³¹cza siê), potem wy³¹cza siê. Szybkie 3 b³yski b³yski 8 b³ysków 8 b³ysków Szybkie 3 b³yski 0 b³ysków 38

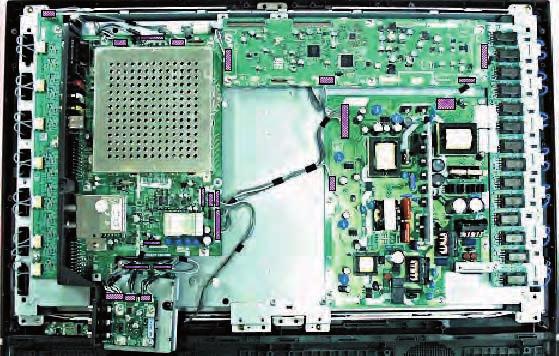

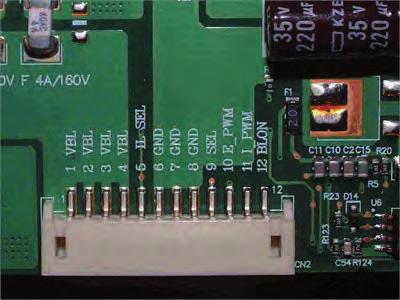

22 Przewodnik rozwiązywania problemów w TV LCD Fot.. Złącze płyty inwertera. Widoczny jest również bezpiecznik 4A/60V Fot.. Złącze zasilacza Fot. 3. Złącze zasilacza Najczęstsze uszkodzenia:. Zrywający się obraz, linie, wiele obrazów, plamy kolorów, przesuwanie, kołysanie (rolowanie) obrazu po nagrzaniu się odbiornika. 4

23 Przewodnik rozwiązywania problemów w TV LCD Fot. 4. Moduł T-CON (dla celów prezentacji płyty modułu zdjęto metalowy ekran) Fot. 7. Płyta logiki wraz gniazdami Fot. 5. Płyta modułu inwertera Fot. 8. Moduł T-CON jest martwy, brak zasilania lub przepalony bezpiecznik na płytce, ekran staje się biały, powinno zobaczyć się go w zaciemnionym pokoju; w przeciwnym razie można uznać, że brak podświetlenia tylnego Fot. 6. Płyta logiki. Przepalenie bezpiecznika montowanego powierzchniowo. 3. Brak obrazu, bardzo ciemny ekran wyglądający prawie tak, jakby nie było podświetlenia tylnego. Fot. 9. Uszkodzona płyta modułu T-CON po nagrzaniu, wiele linii, wiele obrazów, dziwne bloki kolorów, itp. 4

24 Przewodnik rozwiązywania problemów w TV LCD Fot. 0. Uszkodzone kondensatory (upływy / wybrzuszone górne powierzchnie). Pamiętać, aby wymienić uszkodzone kondensatory na egzemplarze z małym współczynnikiem ESR (z niską zastępczą rezystancją szeregową low ESR) oraz na temperaturę 05 C. Nie używać standardowych kondensatorów elektrolitycznych. Fot.. Testowanie wyjściowego napięcia 4V DC z zasilacza przy użyciu dwóch -woltowych żarówek samochodowych połączonych szeregowo Fot. 3. Uszkodzony panel LCD widoczne linie pionowe o szerokości ~ pikseli Fot.. Efekt uszkodzonej płyty T-CON 43

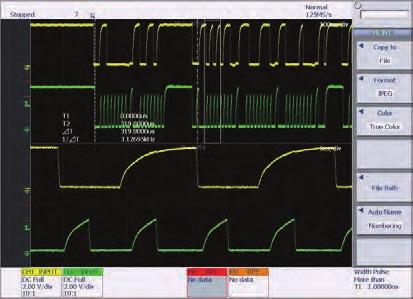

25 Problemy i sposoby napraw płyty głównej TV LCD Samsung P3: L/R Clock, P4: Data P: A_Clock P: Clock 3MHz Rys. 5 B5V_VCCT L00 0µH-K OPTION: BOM DELETE B9V TP00 BD00_DE LNA OPTION BOM DELETE P3 C07 00µF C08 00µF C0 00nF 0µH TUNERGND C05_DE 47µF 6V C09_DE 00nF TP947 TP948 TUNER_VT XREF TP0 TUNERGND R03 k /0W SDA SCL XREF XREF P P R03 47 R05 47 C6 47µF TP04 TP03 C7 00pF TP0 C8 00pF R06 k /0W TU00 TUNERGND TUNER_SIF TUNER_AFT TUNER_CVBS XREF XREF XREF P4 R08 00 TP05 TUNERGND TP06 TP07 R07 0k TUNERGND N R 0k /0W R3 00 C9_DE nf 50V C0 00nF R 0k P5 TUNERGND TUNERGND TUNERGND TUNERGND Rys. 6 44

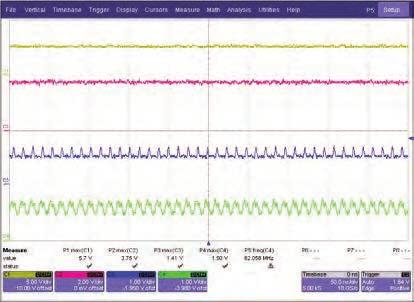

26 Problemy i sposoby napraw płyty głównej TV LCD Samsung P: SDA 4.5V P3: VT 3.5V P: SCL 4.5V Screen Zoom P4: AFT, 60MHz P5: CVBS Rys. 7 Rys. 8 45
