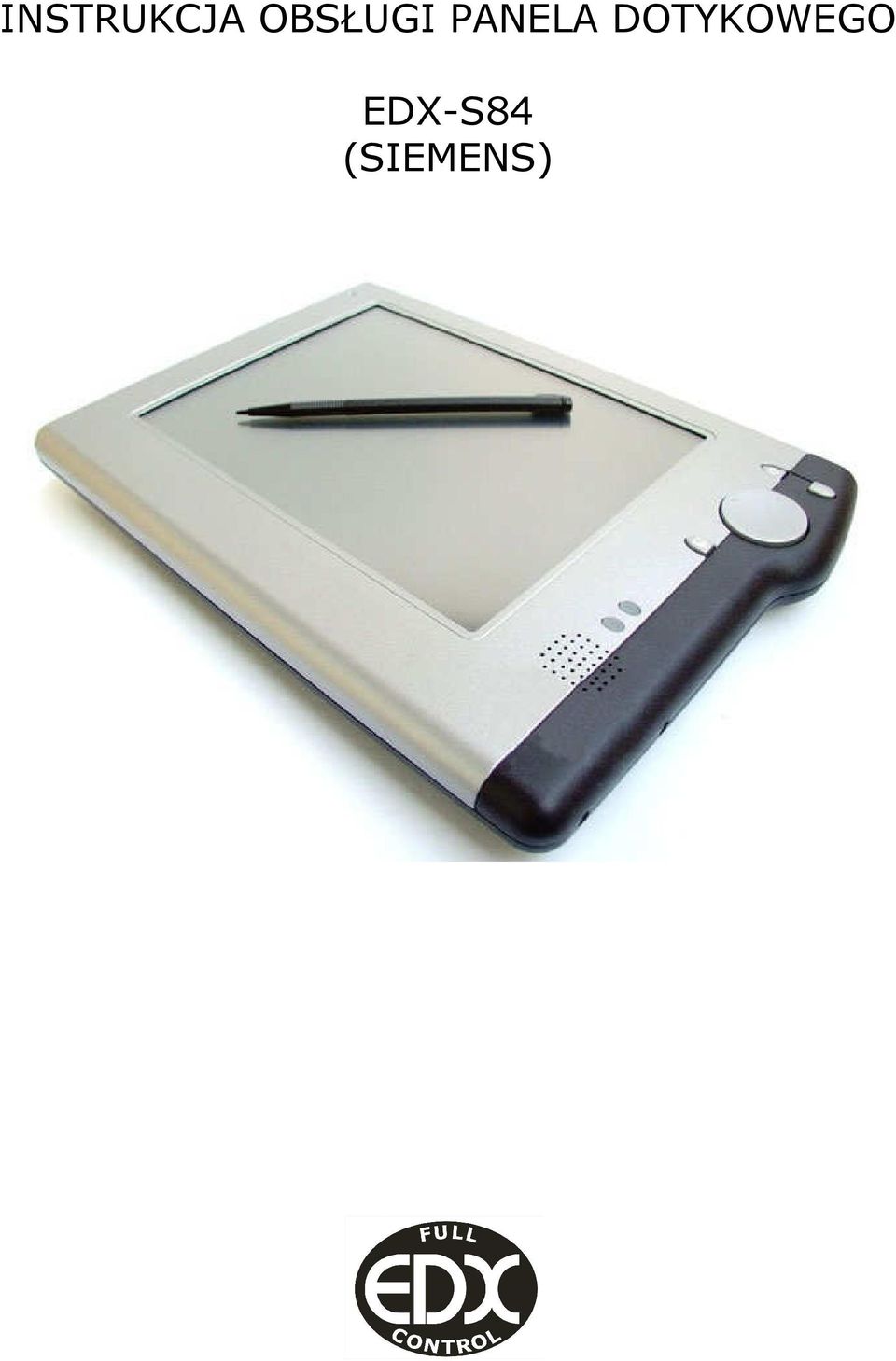

INSTRUKCJA OBSŁUGI PANELA DOTYKOWEGO EDX-S84 (SIEMENS)

Transkrypt

1 INSTRUKCJA OBSŁUGI PANELA DOTYKOWEGO EDX-S84 (SIEMENS)

2 SPIS TREŚCI 1. BUDOWA PANELA DOTYKOWEGO WŁĄCZANIE/WYŁĄCZANIE BATERIA - ŁADOWANIE OBSŁUGA SALI WYBÓR SYGNAŁU PLAZMA DVD RECORDER VIDEO-KONFERENCJA GŁOŚNOŚĆ ROZWIĄZYWANIE PROBLEMÓW CAŁKOWITE ROZŁADOWANIE BATERII RESET/RESTART

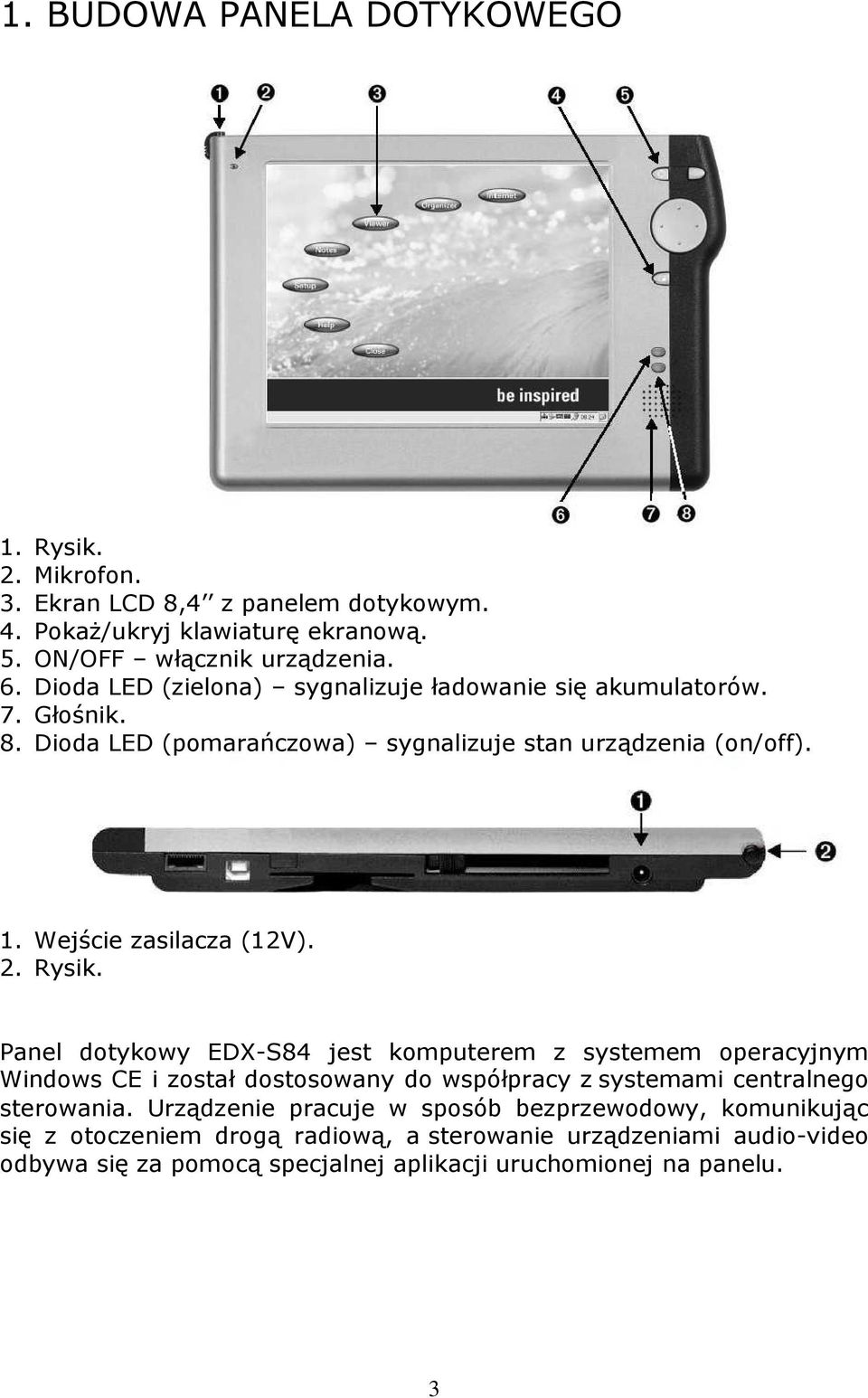

3 1. BUDOWA PANELA DOTYKOWEGO 1. Rysik. 2. Mikrofon. 3. Ekran LCD 8,4 z panelem dotykowym. 4. PokaŜ/ukryj klawiaturę ekranową. 5. ON/OFF włącznik urządzenia. 6. Dioda LED (zielona) sygnalizuje ładowanie się akumulatorów. 7. Głośnik. 8. Dioda LED (pomarańczowa) sygnalizuje stan urządzenia (on/off). 1. Wejście zasilacza (12V). 2. Rysik. Panel dotykowy EDX-S84 jest komputerem z systemem operacyjnym Windows CE i został dostosowany do współpracy z systemami centralnego sterowania. Urządzenie pracuje w sposób bezprzewodowy, komunikując się z otoczeniem drogą radiową, a sterowanie urządzeniami audio-video odbywa się za pomocą specjalnej aplikacji uruchomionej na panelu. 3

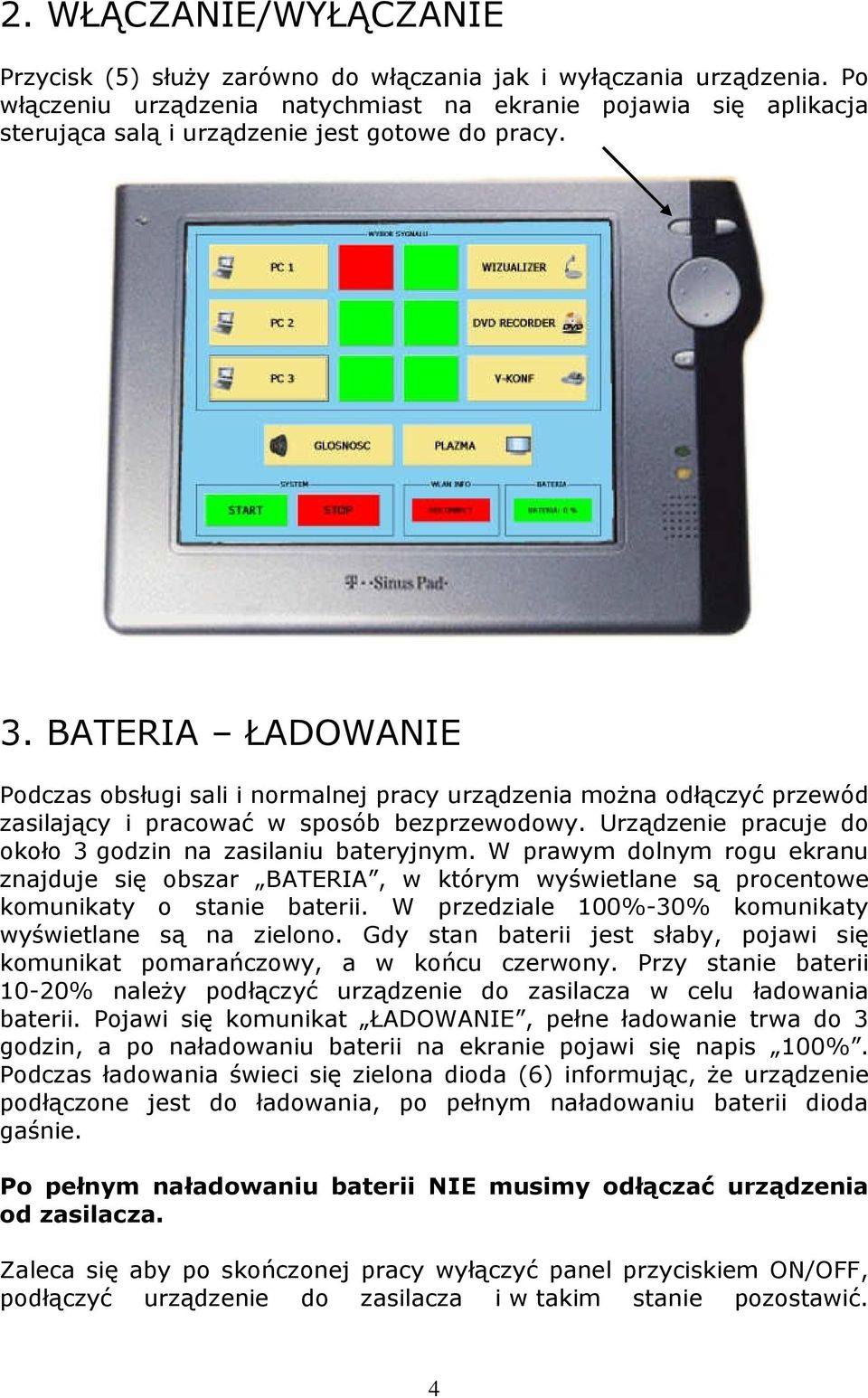

4 2. WŁĄCZANIE/WYŁĄCZANIE Przycisk (5) słuŝy zarówno do włączania jak i wyłączania urządzenia. Po włączeniu urządzenia natychmiast na ekranie pojawia się aplikacja sterująca salą i urządzenie jest gotowe do pracy. 3. BATERIA ŁADOWANIE Podczas obsługi sali i normalnej pracy urządzenia moŝna odłączyć przewód zasilający i pracować w sposób bezprzewodowy. Urządzenie pracuje do około 3 godzin na zasilaniu bateryjnym. W prawym dolnym rogu ekranu znajduje się obszar BATERIA, w którym wyświetlane są procentowe komunikaty o stanie baterii. W przedziale 100%-30% komunikaty wyświetlane są na zielono. Gdy stan baterii jest słaby, pojawi się komunikat pomarańczowy, a w końcu czerwony. Przy stanie baterii 10-20% naleŝy podłączyć urządzenie do zasilacza w celu ładowania baterii. Pojawi się komunikat ŁADOWANIE, pełne ładowanie trwa do 3 godzin, a po naładowaniu baterii na ekranie pojawi się napis 100%. Podczas ładowania świeci się zielona dioda (6) informując, Ŝe urządzenie podłączone jest do ładowania, po pełnym naładowaniu baterii dioda gaśnie. Po pełnym naładowaniu baterii NIE musimy odłączać urządzenia od zasilacza. Zaleca się aby po skończonej pracy wyłączyć panel przyciskiem ON/OFF, podłączyć urządzenie do zasilacza i w takim stanie pozostawić. 4

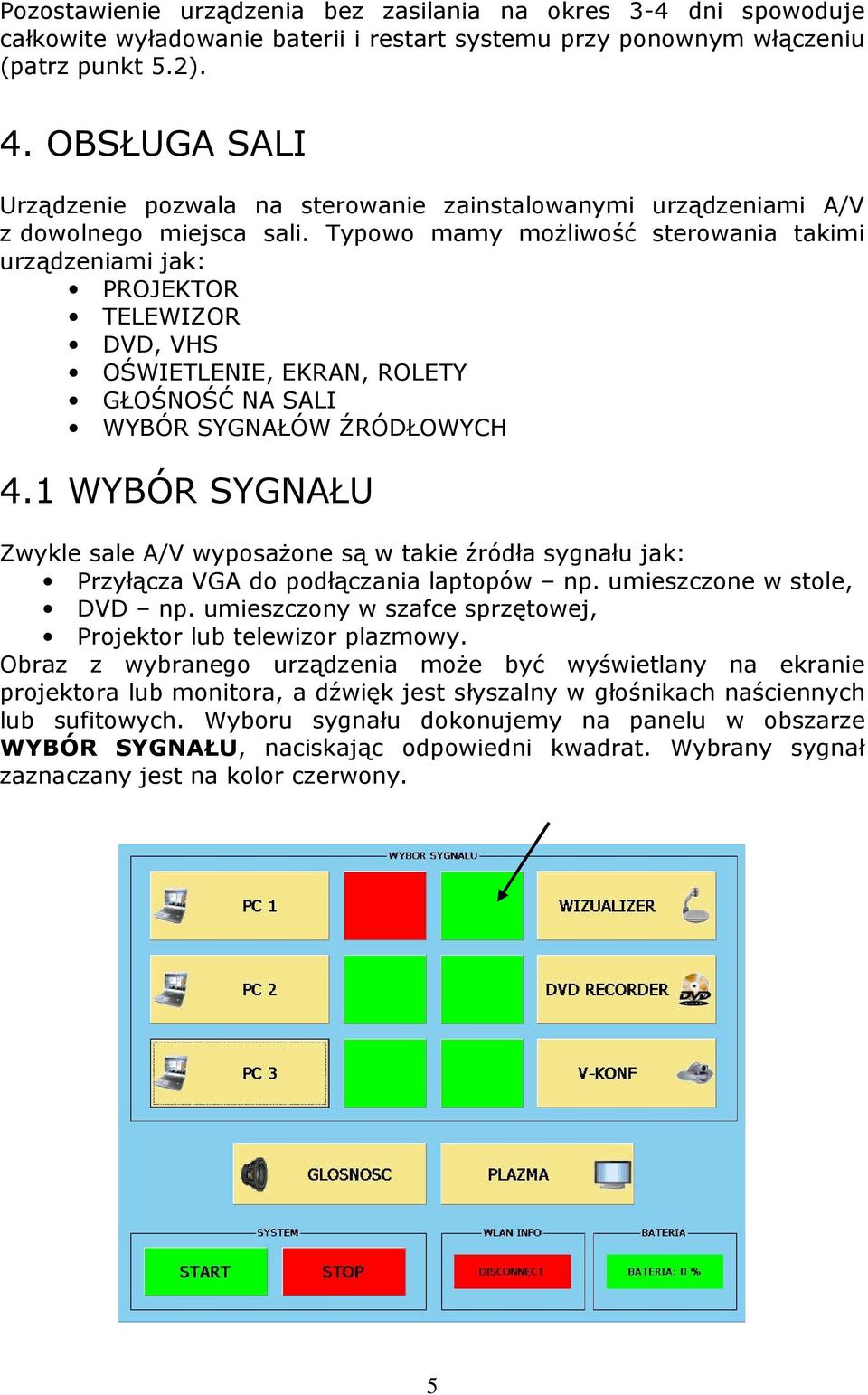

5 Pozostawienie urządzenia bez zasilania na okres 3-4 dni spowoduje całkowite wyładowanie baterii i restart systemu przy ponownym włączeniu (patrz punkt 5.2). 4. OBSŁUGA SALI Urządzenie pozwala na sterowanie zainstalowanymi urządzeniami A/V z dowolnego miejsca sali. Typowo mamy moŝliwość sterowania takimi urządzeniami jak: PROJEKTOR TELEWIZOR DVD, VHS OŚWIETLENIE, EKRAN, ROLETY GŁOŚNOŚĆ NA SALI WYBÓR SYGNAŁÓW ŹRÓDŁOWYCH 4.1 WYBÓR SYGNAŁU Zwykle sale A/V wyposaŝone są w takie źródła sygnału jak: Przyłącza VGA do podłączania laptopów np. umieszczone w stole, DVD np. umieszczony w szafce sprzętowej, Projektor lub telewizor plazmowy. Obraz z wybranego urządzenia moŝe być wyświetlany na ekranie projektora lub monitora, a dźwięk jest słyszalny w głośnikach naściennych lub sufitowych. Wyboru sygnału dokonujemy na panelu w obszarze WYBÓR SYGNAŁU, naciskając odpowiedni kwadrat. Wybrany sygnał zaznaczany jest na kolor czerwony. 5

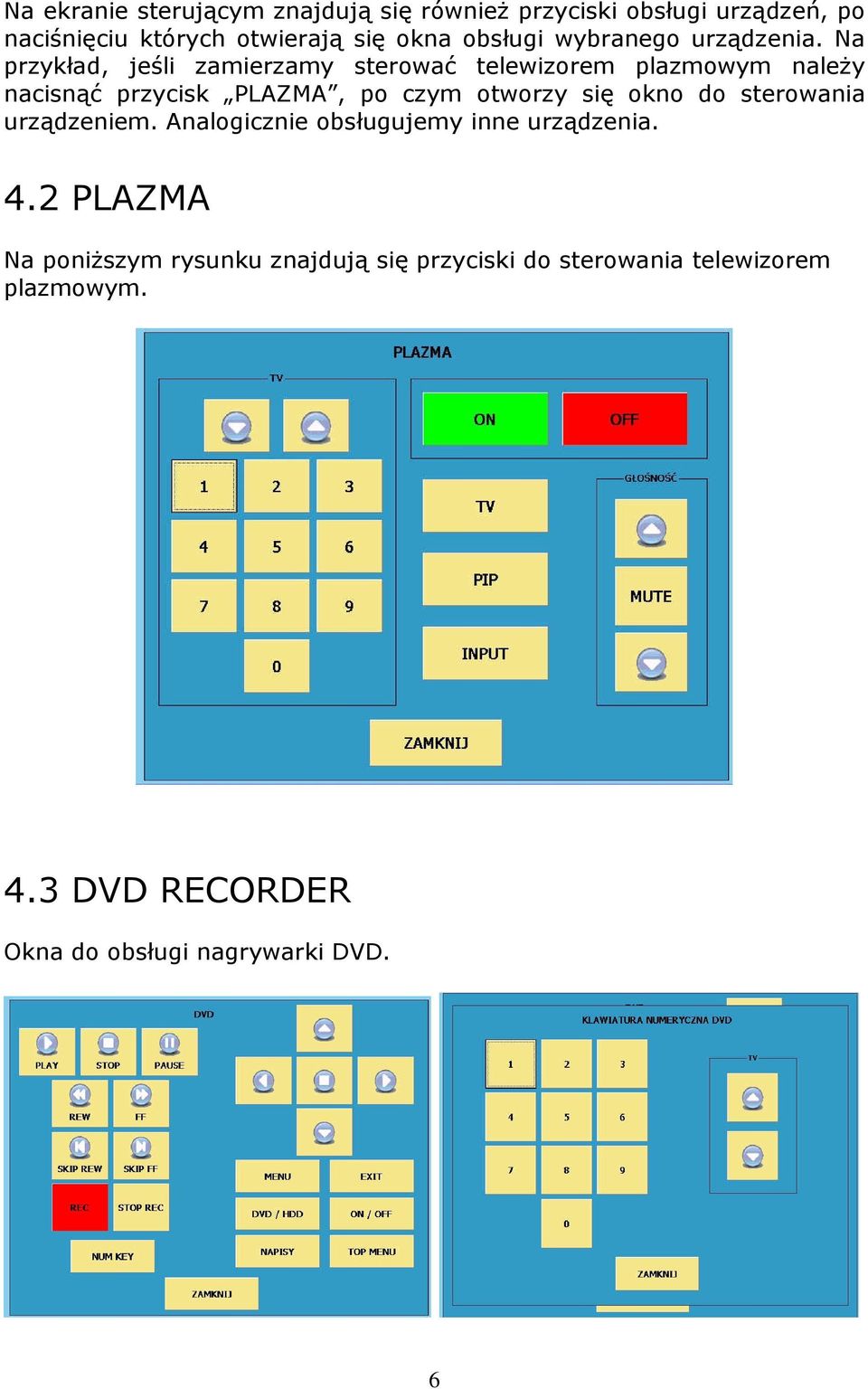

6 Na ekranie sterującym znajdują się równieŝ przyciski obsługi urządzeń, po naciśnięciu których otwierają się okna obsługi wybranego urządzenia. Na przykład, jeśli zamierzamy sterować telewizorem plazmowym naleŝy nacisnąć przycisk PLAZMA, po czym otworzy się okno do sterowania urządzeniem. Analogicznie obsługujemy inne urządzenia. 4.2 PLAZMA Na poniŝszym rysunku znajdują się przyciski do sterowania telewizorem plazmowym. 4.3 DVD RECORDER Okna do obsługi nagrywarki DVD. 6

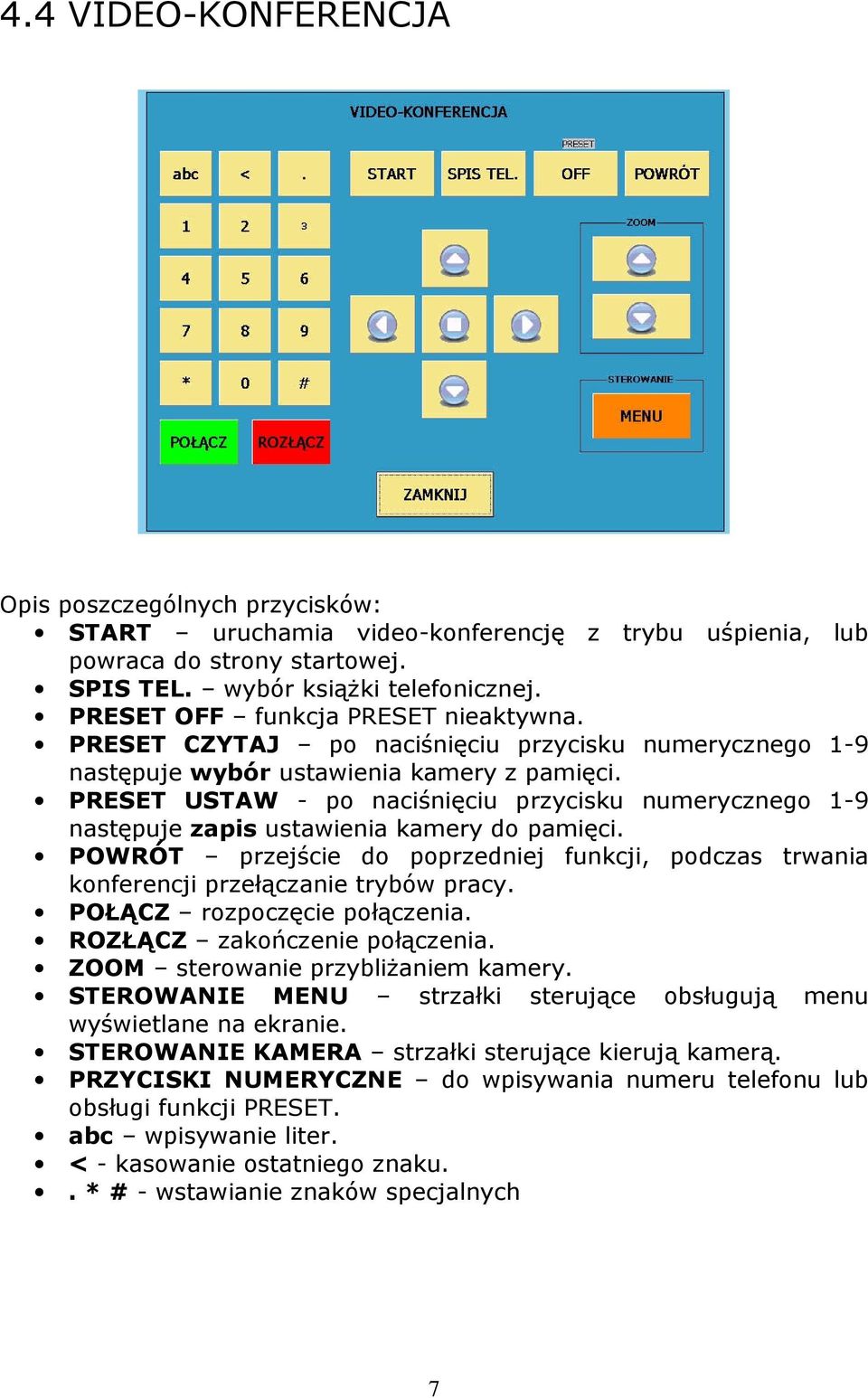

7 4.4 VIDEO-KONFERENCJA Opis poszczególnych przycisków: START uruchamia video-konferencję z trybu uśpienia, lub powraca do strony startowej. SPIS TEL. wybór ksiąŝki telefonicznej. PRESET OFF funkcja PRESET nieaktywna. PRESET CZYTAJ po naciśnięciu przycisku numerycznego 1-9 następuje wybór ustawienia kamery z pamięci. PRESET USTAW - po naciśnięciu przycisku numerycznego 1-9 następuje zapis ustawienia kamery do pamięci. POWRÓT przejście do poprzedniej funkcji, podczas trwania konferencji przełączanie trybów pracy. POŁĄCZ rozpoczęcie połączenia. ROZŁĄCZ zakończenie połączenia. ZOOM sterowanie przybliŝaniem kamery. STEROWANIE MENU strzałki sterujące obsługują menu wyświetlane na ekranie. STEROWANIE KAMERA strzałki sterujące kierują kamerą. PRZYCISKI NUMERYCZNE do wpisywania numeru telefonu lub obsługi funkcji PRESET. abc wpisywanie liter. < - kasowanie ostatniego znaku.. * # - wstawianie znaków specjalnych 7

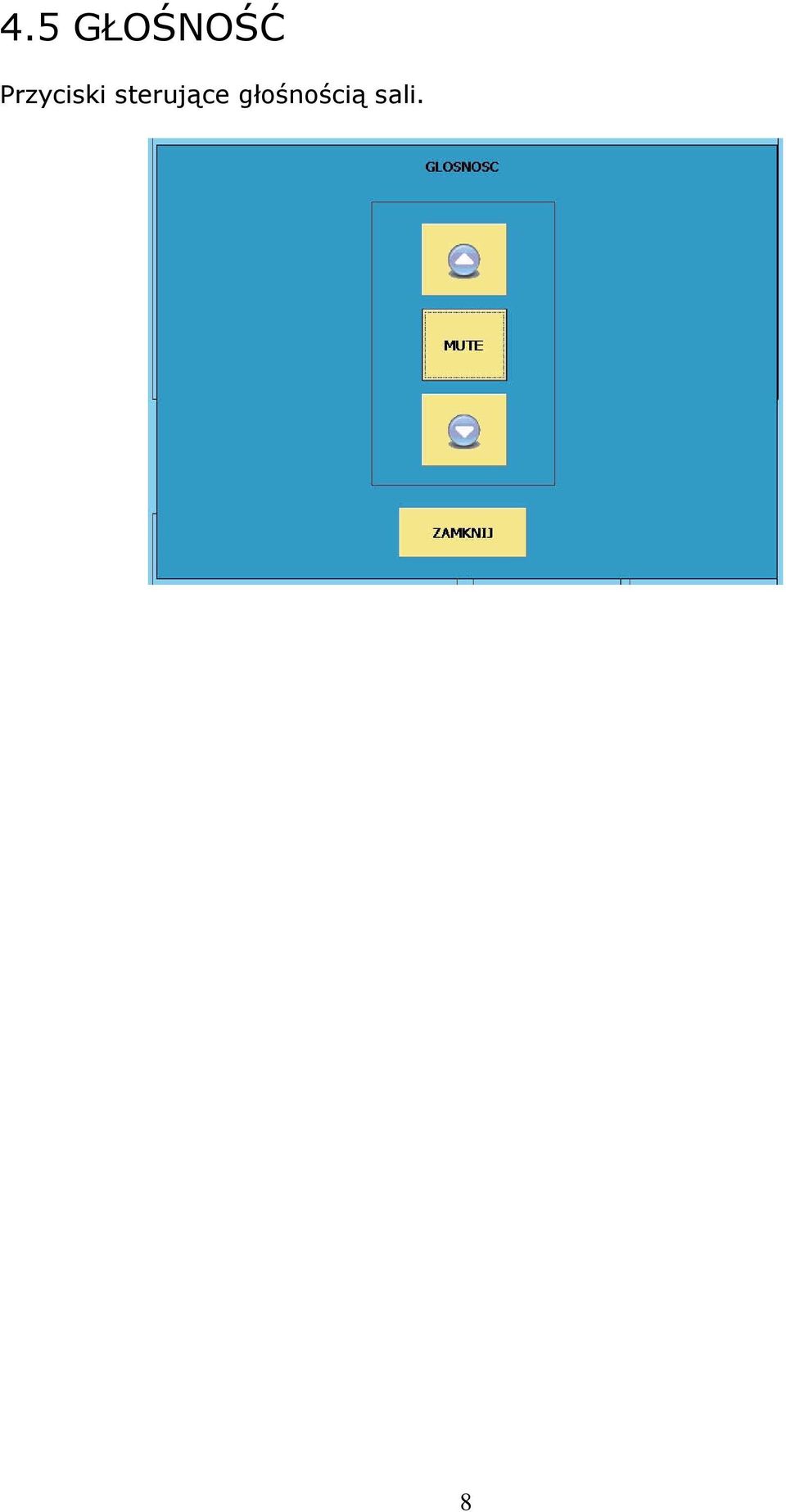

8 4.5 GŁOŚNOŚĆ Przyciski sterujące głośnością sali. 8

9 5. ROZWIĄZYWANIE PROBLEMÓW 5.1 CAŁKOWITE ROZŁADOWANIE BATERII Całkowite rozładowanie baterii nastąpi jeśli: 1. pozostawimy wyłączone urządzenie bez podłączonego zasilacza przez okres 3-4 dni, 2. nie podłączymy urządzenia do zasilacza, podczas gdy poziom mocy baterii spadnie poniŝej 10%. Całkowite rozładowanie baterii skutkuje tym, Ŝe panel nie będzie chciał się uruchomić po naciśnięciu przycisku (5) ON/OFF. NaleŜy wtedy podłączyć panel do zasilacza i uruchomić go przyciskiem (5) ON/OFF. Nastąpi restart urządzenia patrz punkt RESET/RESTART Aby wykonać reset/restart urządzenia naleŝy za pomocą rysika nacisnąć przycisk RESET umieszczony na tylnej obudowie panela. Po całkowitym rozładowaniu baterii i podłączeniu urządzenia do zasilacza, restart urządzenia nastąpi automatycznie po włączeniu panela przyciskiem (5) ON/OFF. Po restarcie na ekranie na kilka sekund pojawi się kolorowa kratka, po czym otworzy się okno kalibracji panela. NaleŜy za pomocą rysika nacisnąć pięć razy w pojawiający się na ekranie krzyŝyk. Ekran zostanie skalibrowany i uruchomi się system Windows CE. 9

10 Następnie klikamy: Start->Programs->Windows Explorer Otworzy się okno Exploratora Windows, w którym naleŝy wybrać katalog o nazwie IPSM. W katalogu IPSM znajduje się aplikacja sterująca salą, którą naleŝy uruchomić podwójnym kliknięciem rysika w ikonę. Nie naleŝy przeprowadzać powyŝszej procedury bez wyraźnej potrzeby. 10
