Samsung TV LCD Bordeaux 19 rozwiązywanie problemów, edycja danych EDID

Transkrypt

1 Samsung TV LCD Bordeaux 19 rozwiązywanie problemów, edycja danych EDID 1. Schemat blokowy TV LCD Samsung Bordeaux Schemat blokowy zasilania układów TV LCD Samsung Bordeaux 19

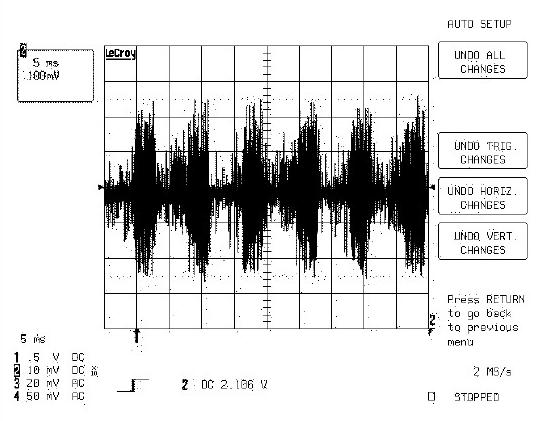

2 3. Rozwiązywanie problemów w TV LCD Samsung Bordeaux Brak zasilania Czy napięcia stałe: 13V i 5V pojawiają się na złączu CN400? Sprawdzić płytki modułów inwertera / adaptera Czy napięcie stałe 3.3V pojawia się na FT412? związane z układem IC405 Czy napięcie stałe 3.3V pojawia się na FT414? związane z układem IC407 Sprawdzić układy: IC701 (VCTi), IC703 i IC301 (SE6181LA) Brak obrazu z komputera PC Wskaźnik zasilania nie świeci 3 4 Czy sygnał na kondensatorach C106, C107 i C108 pojawia się sygnał pokazany na oscylogramie 1 (wejścia sygnałów R, G, B)? związane ze złączem D-SUB15 CN100 Czy na rezystorach R113 i R115 pojawiają się sygnały H/V Sync zgodne z oscylogramami odpowiednio 2 i 3? związane ze złączem D-SUB15 CN100 Czy na wyprowadzeniach 1 30 złącza CN300 pojawiają się sygnały LVDS outsync zgodne z oscylogramem 4? związane z układem skalera IC301 (SE6181) Wymienić panel LCD

3 3.3. Brak obrazu z tunera telewizyjnego Czy na pinie 2 filtru SAW FT700 (X6965) pojawia siê sygna³ pokazany na oscylogramie 5? Sprawdziæ tuner TV TU200 Czy na pinach: 71 75, uk³adu IC701 pojawia siê sygna³ pokazany na oscylogramie 6? Sprawdziæ uk³ady i podzespo³y zwi¹zane z uk³adem IC701 Czy na pinach 1 30 z³¹cza CN300 pojawia siê sygna³ pokazany na oscylogramie 4? Sprawdziæ uk³ad IC301 Wymieniæ panel LCD Brak obrazu z gniazd Video/S-VIDEO 6 WskaŸnik zasilania wy³¹czony. Podœwietlenie za³¹czone, brak obrazu. Czy na rezystorach R717, R718, R719 pojawia siê sygna³? Sprawdziæ przewody A/V i sygna³ prowadz¹cy sygna³ wideo Czy na pinach: uk³adu IC702 pojawia siê sygna³ pokazany na oscylogramie 5? Sprawdziæ po³¹czenia wi¹zek przewodów Czy na wyjœciach LVDS (RA301 RA303) pojawia siê sygna³ danych cyfrowych? Sprawdziæ uk³ad IC702. Wymieniæ zespó³ p³yty g³ównej. Czy sprawdzono kable LVDS? Czy wymieniono panel LCD? Sprawdziæ uk³ad IC301. Wymieniæ zespó³ p³yty g³ównej.

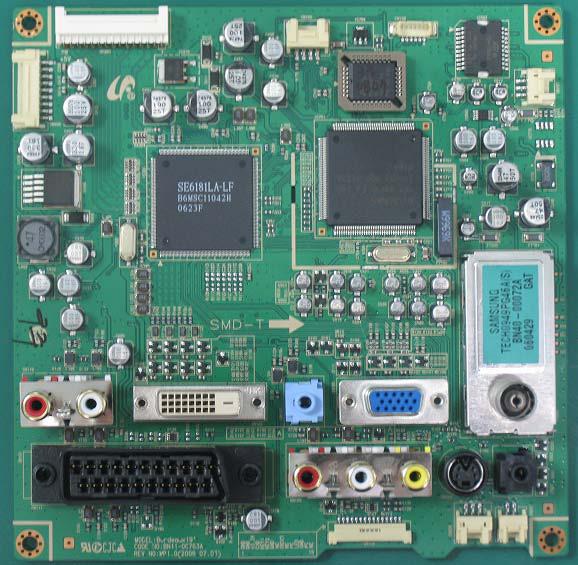

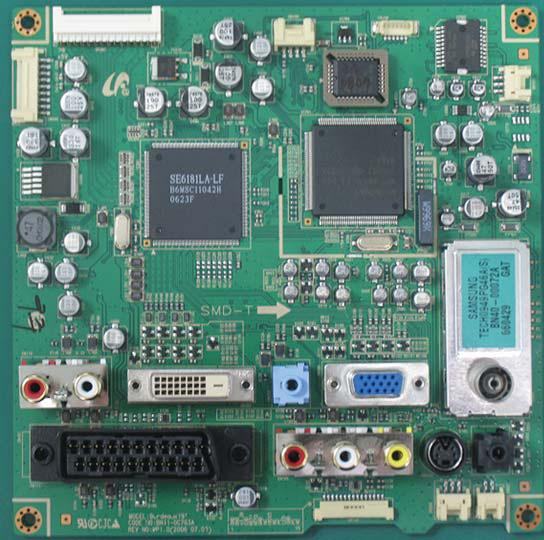

4 3.5. Brak fonii towarzyszącej sygnałowi telewizyjnego z tunera Czy na pinach 1, 2 filtru SAW FT700 (X6965) pojawia się sygnał zgodny z oscylogramem 5? Sprawdzić tuner Czy na rezystorach R538 i R542 pojawia się sygnał pokazany na oscylogramie 7? Czy na pinach 2, 5, 9, 16 układu IC502 (SL/SR OUT) pojawia się sygnał? związane z układem IC701 związane z układem IC Sprawdzić głośniki (lewy i prawy) 4. Lokalizacja najważniejszych podzespołów na płycie głównej P³yta g³ówna strona A JIG JIG Z CZE ZASILACZA IP Z CZE LVDS EPROM AUDIO IC MICOM SKALER TUNER S UCHAWKI PC AUDIO DVI D_SUB SCART AV S-VIDEO S UCHAWKI Z CZE PRZYCISKÓW FUNKCYJNYCH Rys.1. Widok płyty głównej od strony elementów (strona A) G OŒNIKI

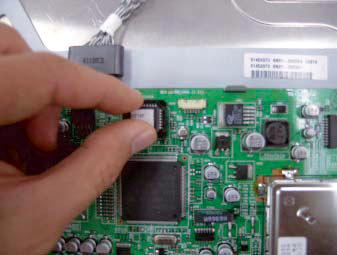

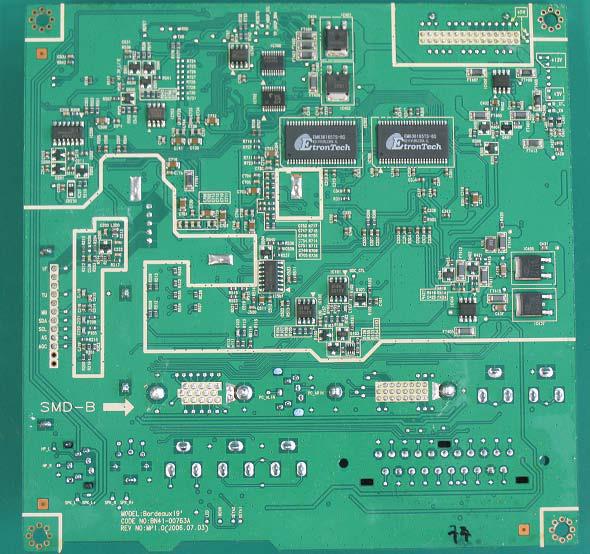

5 P³yta g³ówna strona B 16Mbit 16Mbit IC706 Uaktualniona pamiêæ EPROM (Micom) Rys.2. Widok płyty głównej od strony mozaiki (strona B) 5. Aktualizacja oprogramowania 5.1. Wymiana mikrokontrolera sterującego MICOM Wymiana mikrokontrolera sterującego z pamięcią EEPROM jest konieczna w następujących sytuacjach: gdy pojawia się obraz, ale nie działają przyciski pilota i przyciski klawiatury lokalnej, gdy dioda LED świeci sygnalizując poprawne działanie odbiornika, ale obraz nie pojawia się, w trakcie normalnej eksploatacji, gdy zaktualizowany został program sterujący (software). Jak pokazano na rysunku 3, po przeprowadzeniu demontażu odbiornika, wymontować istniejący układ mikrokontrolera IC706 (zgodnie z pokazanymi wskazówkami) z podstawki i zastąpić go nowym układem. Użyć należy odpowiedniego przyrządu lub dowolnego narzędzia pozwalającego uchwycić układ w obu ro- Rys.3. Aktualizacja mikrokontrolera IC706 gach. Należy być bardzo ostrożnym, gdyż jeśli gniazdo spowoduje jakiekolwiek uszkodzenie wymienionego układu, telewizor nie będzie działać prawidłowo. Wkładając układ scalony zwrócić uwagę na to, aby naciskać go we właściwym kierunku z odpowiednią siłą. Po wymianie, w przypadku czystej pamięci, wejść w tryb serwisowy (Factory Mode) i przeprowadzić inicjalizację Metoda wprowadzania i edycji danych EDID Telewizor LCD obsługuje interfejs sterowania DDC Jig. Na rysunku 4 pokazano połączenia między komputerem i telewizorem LCD na potrzeby edycji danych EDID. Na następnej stronie przedstawiono metody wprowadzania i edycji danych EDID w systemie operacyjnym DOS i Windows. PC dla JIG Rys.4. Schemat połączeń do wprowadzania i edycji danych EDID

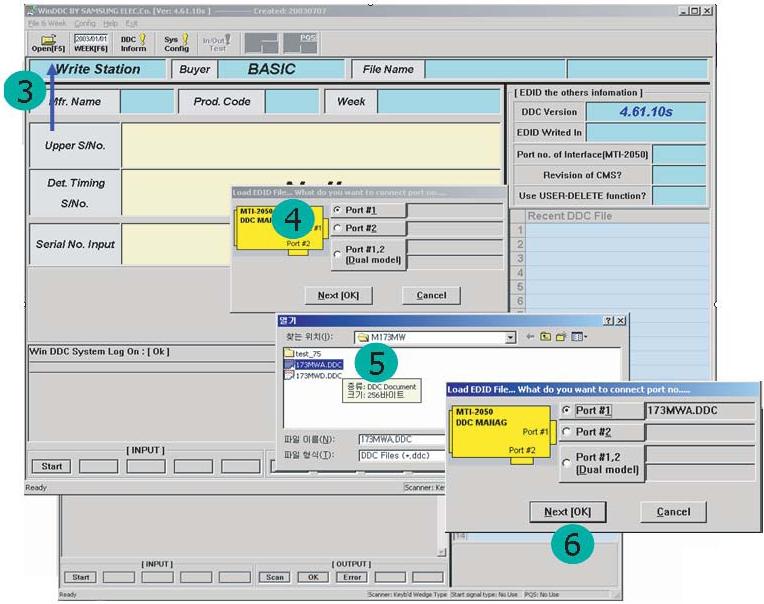

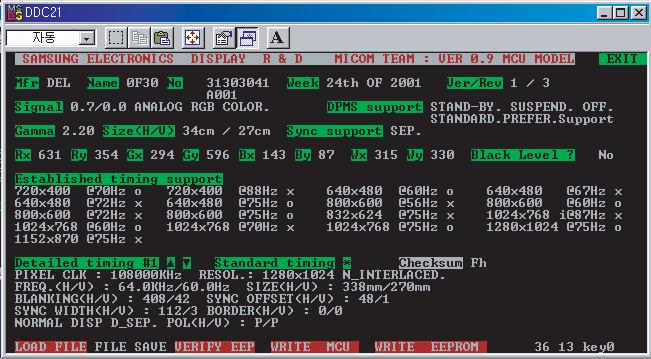

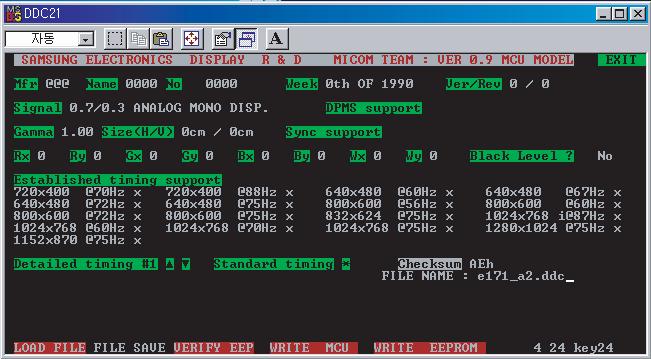

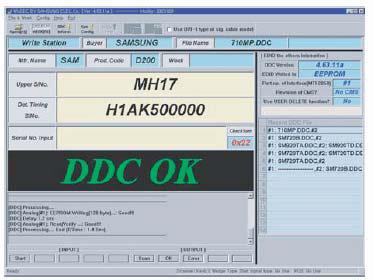

6 Metoda wprowadzania danych EDID w programie DOS 1. Uruchomiæ program DDC21.exe. 2. Klikn¹æ LOAD FILE. 3. Wprowadziæ nazwê pliku - GBR-19HMA1-1.ddc - GBR-19HMD1-1.ddc Metoda wprowadzania danych EDID w programie Windows 1. Uruchomiæ program Winddc.exe na komputerze PC. 2. Klikn¹æ ikonkê Winddc. 3. Otworzyæ plik. 4. Wybraæ Port #1. 5. Wprowadziæ nazwê pliku DDC: - analogowy: GBR-19HMA1-1.ddc - cyfrowy: GBR-19HMD1-1.ddc 6. Klikn¹æ przycisk Next [OK]. 4. Klikn¹æ WRITE EEPROM. 7. Wybraæ przycisk Enter (na klawiaturze) po wprowadzeniu monitora. Zatwierdziæ znak OK 8. Sprawdziæ DDC OK. Komunikat o b³êdzie: Sprawdziæ kabel sygna³owy lub p³ytkê interfejsu
