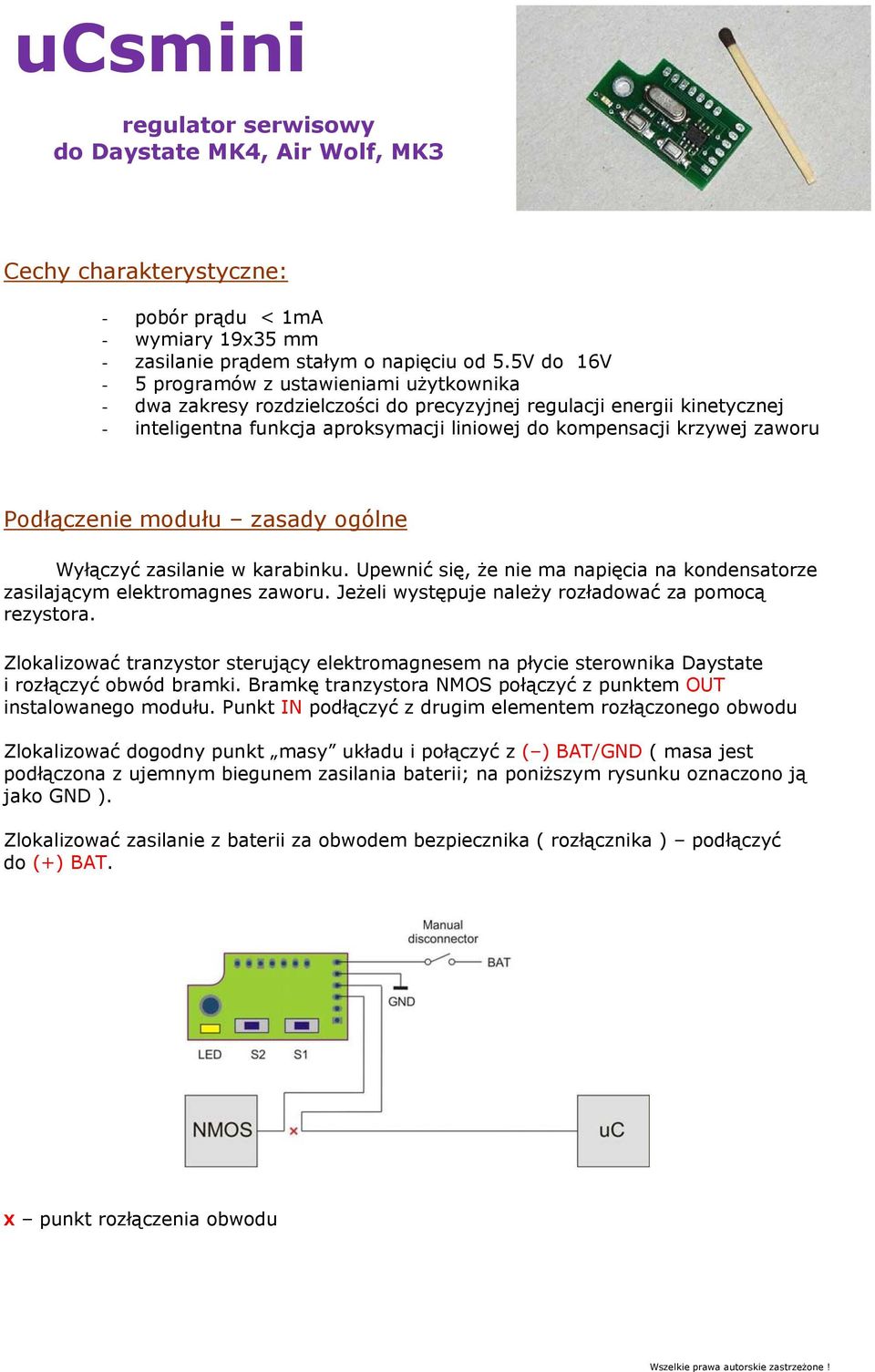

1 ucsmini regulator serwisowy do Daystate MK4, Air Wolf, MK3 Cechy charakterystyczne: - pobór prądu < 1mA - wymiary 19x35 mm - zasilanie prądem stałym o napięciu od 5.5V do 16V - 5 programów z ustawieniami użytkownika - dwa zakresy rozdzielczości do precyzyjnej regulacji energii kinetycznej - inteligentna funkcja aproksymacji liniowej do kompensacji krzywej zaworu Podłączenie modułu zasady ogólne Wyłączyć zasilanie w karabinku. Upewnić się, że nie ma napięcia na kondensatorze zasilającym elektromagnes zaworu. Jeżeli występuje należy rozładować za pomocą rezystora. Zlokalizować tranzystor sterujący elektromagnesem na płycie sterownika Daystate i rozłączyć obwód bramki. Bramkę tranzystora NMOS połączyć z punktem OUT instalowanego modułu. Punkt IN podłączyć z drugim elementem rozłączonego obwodu Zlokalizować dogodny punkt masy układu i połączyć z ( ) BAT/GND ( masa jest podłączona z ujemnym biegunem zasilania baterii; na poniższym rysunku oznaczono ją jako GND ). Zlokalizować zasilanie z baterii za obwodem bezpiecznika ( rozłącznika ) podłączyć do (+) BAT. X punkt rozłączenia obwodu

Podłączenie modułu zasady ogólne Wyłączyć zasilanie w karabinku. Upewnić się, że nie ma napięcia na kondensatorze zasilającym elektromagnes zaworu.

2 Uruchomienie modułu - gotowość do pracy Po odbezpieczeniu karabinka regulator zostaje włączony. Liczba błysków LED sygnalizuje numer aktywnego programu. Po uruchomieniu przyciski funkcyjne S1 i S2 zostają wyłączone ( są tylko aktywne w fazie programowania sterownika ) Urządzenie aktywne brak alarmów: oznacza gotowość do pracy ( LED wyłączony ) Urządzenie aktywne słaba bateria: sygnalizuje rozładowanie akumulatora ( LED włączony ) Urządzenie nieaktywne błąd pamięci: wystąpił błąd odczytu pamięci EEPROM i nie będzie można oddać strzału ( powtórzyć czynność włączenia lub skasować całą pamięć i sprawdzić sygnalizację błędu ) Wybór numeru banku z programem Rozłączyć obwód zasilania karabinka za pomocą bezpiecznika. Po naciśnięciu S1 włączyć zasilanie. Po ponownym uruchomieniu ( S1 i S2 nie są wciśnięte ) liczba błysków wskaźnika LED informuje o numerze wybranego banku z programem użytkownika. Zmiana banków programowych następuje cyklicznie, po wykonaniu czynności opisanej na wstępnie tego tematu. Banki przełączane są w kolejności: B1 -> B2 -> B3 -> B4 -> B5 -> B1..itd. Karabinek jest gotowy do pracy, jeżeli nie są sygnalizowane alarmy.

Urządzenie aktywne słaba bateria: sygnalizuje rozładowanie akumulatora ( LED włączony ) Urządzenie nieaktywne błąd pamięci: wystąpił błąd odczytu pamięci EEPROM i nie będzie można oddać strzału (

3 PROGRAMOWANIE STEROWNIKA Urządzenie posiada 5 banków funkcyjnych z podprogramami. Programowanie odbywa się za pomocą 2 przycisków na płycie. Na poniższym rysunku przedstawiono diagram przejść pomiędzy stanami programu. Wskaźnik LED sygnalizuje numer programu. Programy do regulacji oznaczono na czerwono.

Na poniższym rysunku przedstawiono diagram przejść pomiędzy stanami

4 BANK1 program ogólnego przeznaczenia do stosowania we wszystkich modelach karabinków Daystate sterowanych elektroniką. Po wybraniu tego banku będzie wykonywane sumowanie sygnału sterującego z kontrolera Daystate z nastawami użytkownika. Podprogram-1 (BANK1) W podprogramie realizowana jest funkcja ustawianie energii karabinka. Zmianę energii kinetycznej ( prędkości ) wykonują przyciski: S1 (zwiększanie), S2 (zmniejszanie). Przytrzymanie przycisku dłużej niż 2 sekundy powoduje zmianę zakresu x10 na x1 i na odwrót. Zmiana następuje dopiero po zwolnieniu przycisku S1 lub S2 w trakcie błyśnięcia wskaźnika LED. Długość impulsu świetlnego po zwolnieniu przycisku sygnalizuje krok przestrajania ( x1 krótki błysk, x10 dłuższy błysk ). Po każdym wejściu do podprogramu zakres przestrajania wynosi x10. W celu zapisu ustawień do pamięci w podprogramie1, należy nacisnąć i przytrzymać S1, a następnie S2. Może być też użyta odwrotna kolejność przycisków. Po zapisaniu do pamięci - wskaźnik LED zaświeci się. Po tym należy rozłączyć zasilanie bezpiecznikiem i uruchomić karabinek. Pomiar energii kinetycznej może odbywać się w bieżącym podprogramie. Należy pamiętać, że wyłączenie zasilania spowoduje wyjście z podprogramu. W celu wejścia w tryb podprogramu1 należy przytrzymać S2, włączyć zasilanie i czekać ok. 3 sekund obserwując liczbę błysków diody LED. Liczba błyśnięć wskazuje na nr podprogramu w danym banku. W czasie do 2 sekund od zaświecenia LED należy zwolnić S2 wówczas będzie wykonywany dany program. Podprogram-2 (BANK1) Funkcja kasuje nastawy podprogramu1. Po ponownym uruchomieniu układ będzie przenosił charakterystykę regulacyjną z układu Daystate bez zmian. W celu wejścia w tryb podprogramu2 należy przytrzymać S2, włączyć zasilanie i czekać na sekwencję dwóch krótkich błyśnięć wskaźnika LED następie w czasie do 2 sekund należy zwolnić przycisk S2. Zwolenie przycisku S2 powoduje skasowanie ustawień podprogramu1. Podprogram-3 (BANK1) W podprogramie realizowana jest funkcja kopiowania ustawień z podprogramu1 do podprogramu4 W celu wejścia w tryb podprogramu3 należy przytrzymać S2, włączyć zasilanie i czekać na sekwencję trzech krótkich błyśnięć wskaźnika LED następie w czasie do 2 sekund należy zwolnić przycisk S2. Zwolenie powoduje skopiowanie ustawień. Należy pamiętać, że po skopiowaniu ulegną skopiowane wartości nastaw natomiast argumenty w banku 4 odpowiadające ciśnieniu zostaną skasowane. Ta funkcja jest wygodna do inicjowania banku 4 przed jego programowaniem początkowymi wartościami do regulacji.

Podprogram-1 (BANK1) W podprogramie realizowana jest funkcja ustawianie energii karabinka. Zmianę energii kinetycznej ( prędkości ) wykonują przyciski: S1 (zwiększanie), S2 (zmniejszanie).

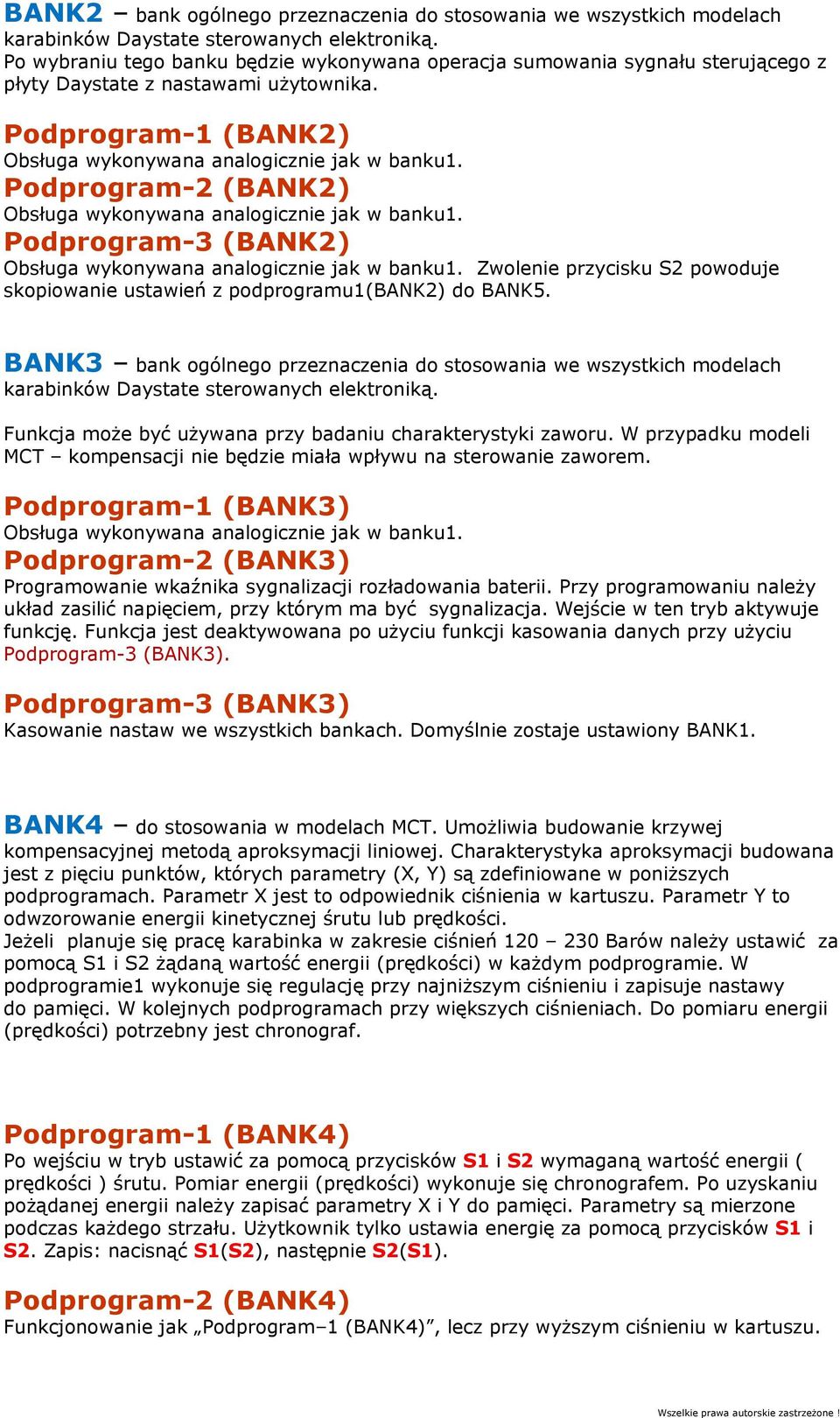

5 BANK2 bank ogólnego przeznaczenia do stosowania we wszystkich modelach karabinków Daystate sterowanych elektroniką. Po wybraniu tego banku będzie wykonywana operacja sumowania sygnału sterującego z płyty Daystate z nastawami użytownika. Podprogram-1 (BANK2) Obsługa wykonywana analogicznie jak w banku1. Podprogram-2 (BANK2) Obsługa wykonywana analogicznie jak w banku1. Podprogram-3 (BANK2) Obsługa wykonywana analogicznie jak w banku1. Zwolenie przycisku S2 powoduje skopiowanie ustawień z podprogramu1(bank2) do BANK5. BANK3 bank ogólnego przeznaczenia do stosowania we wszystkich modelach karabinków Daystate sterowanych elektroniką. Funkcja może być używana przy badaniu charakterystyki zaworu. W przypadku modeli MCT kompensacji nie będzie miała wpływu na sterowanie zaworem. Podprogram-1 (BANK3) Obsługa wykonywana analogicznie jak w banku1. Podprogram-2 (BANK3) Programowanie wkaźnika sygnalizacji rozładowania baterii. Przy programowaniu należy układ zasilić napięciem, przy którym ma być sygnalizacja. Wejście w ten tryb aktywuje funkcję. Funkcja jest deaktywowana po użyciu funkcji kasowania danych przy użyciu Podprogram-3 (BANK3). Podprogram-3 (BANK3) Kasowanie nastaw we wszystkich bankach. Domyślnie zostaje ustawiony BANK1. BANK4 do stosowania w modelach MCT. Umożliwia budowanie krzywej kompensacyjnej metodą aproksymacji liniowej. Charakterystyka aproksymacji budowana jest z pięciu punktów, których parametry (X, Y) są zdefiniowane w poniższych podprogramach. Parametr X jest to odpowiednik ciśnienia w kartuszu. Parametr Y to odwzorowanie energii kinetycznej śrutu lub prędkości. Jeżeli planuje się pracę karabinka w zakresie ciśnień Barów należy ustawić za pomocą S1 i S2 żądaną wartość energii (prędkości) w każdym podprogramie. W podprogramie1 wykonuje się regulację przy najniższym ciśnieniu i zapisuje nastawy do pamięci. W kolejnych podprogramach przy większych ciśnieniach. Do pomiaru energii (prędkości) potrzebny jest chronograf. Podprogram-1 (BANK4) Po wejściu w tryb ustawić za pomocą przycisków S1 i S2 wymaganą wartość energii ( prędkości ) śrutu. Pomiar energii (prędkości) wykonuje się chronografem. Po uzyskaniu pożądanej energii należy zapisać parametry X i Y do pamięci. Parametry są mierzone podczas każdego strzału. Użytkownik tylko ustawia energię za pomocą przycisków S1 i S2. Zapis: nacisnąć S1(S2), następnie S2(S1). Podprogram-2 (BANK4) Funkcjonowanie jak Podprogram 1 (BANK4), lecz przy wyższym ciśnieniu w kartuszu.

Podprogram-2 (BANK2) Obsługa wykonywana analogicznie jak w banku1. Podprogram-3 (BANK2) Obsługa wykonywana analogicznie jak w banku1.

6 Podprogram-3 (BANK4) Funkcjonowanie jak Podprogram 2 (BANK4), lecz pomiary wykonywane są przy wyższym ciśnieniu w kartuszu. Podprogram-4 (BANK4) Funkcjonowanie jak Podprogram 3 (BANK4), lecz pomiary wykonywane są przy wyższym ciśnieniu w kartuszu. Podprogram-5 (BANK4) Funkcjonowanie jak Podprogram 4 (BANK4), lecz pomiary wykonywane są przy wyższym ciśnieniu w kartuszu. W praktyce budowanie krzywej przeprowadza się od najwyższego ciśnienia od Podprogramu-5 do najniższego w Podprogamie-2. Nabija się kartusz do wysokiego ciśnienia i reguluje energię strzelając przez chronograf. Rolą użytkownika jest tylko ustawienie pożądanej energii i włączenie zapisu danych do pamięci. Jeżeli nie można osiągnąć żądanego poziomu energii oznacza to, że mogą być ograniczenia w wewnętrznym układzie przepływu powietrza. BANK5 Zastosowanie jak BANK4. Każdy punkt można indywidualnie modyfikować w każdej chwili, jednak należy stosować zasadę X1 < X2 < X3 < X4 < X5. Po zaprogramowaniu punktów program generuje funkcję liniową między punktami. X to ciśnienie w kartuszu, Y to energia lub prędkość zmierzona chronografem.

Podprogram-5 (BANK4) Funkcjonowanie jak Podprogram 4 (BANK4), lecz pomiary wykonywane są przy wyższym ciśnieniu w kartuszu.

7 Oznaczenia wyprowadzeń Do podłączenia wykorzystuje się 4 punkty: +BAT, -BAT/GND, IN oraz OUT. Pozostałe EXT S1 oraz EXT S1/GND ora EXT LEDA i EXT LEDB można wykorzystać dodatkowo.

8 Sposób podłączenia do nowej wersji płyty MK4 Przed montażem, odłączyć zasilanie i upewnić się, że na kondensatorze 2200uF/63V zasilającym elektromagnes nie ma napięcia. Jeżeli jest - pozostawić płytkę na kilka godzin do czasu, aż ulegnie samo rozładowaniu lub rozładować za pomocą rezystora np. 270R, podłączając między punkt złącza cewki elektromagnesu, a masę układu. Sprawdzić ponownie brak napięcia. Rozłączyć obwód sterowania pomiędzy punktami 1-2. Nogę tranzystora odlutować, odgiąć do góry, żeby powstała widoczna przerwa i wykonać połączenia lutowane jak na rysunku. Przed lutowaniem usunąć lakier ochronny z części przewodzących układu. Płytkę regulatora zamontować za pomocą istniejącego wkrętu do bloku spustu. Miedzy płytką, a blokiem spustu zastosować podkładkę dystansową.

270R, podłączając między punkt złącza cewki elektromagnesu, a masę układu. Sprawdzić ponownie brak napięcia. Rozłączyć obwód sterowania pomiędzy punktami 1-2.
