1 INSTRUKCJA OBSŁUGI Subwoofer aktywny Audac SX408A Dystrybutor: Linearic Ul. Chrzanowskiego 62, Wrocław Tel/Fax ,

2 SPIS TREŚCI: WSTĘP...3 WARUNKI BEZPIECZEŃSTWA...4 OPIS POSZCZEGÓLNYCH FUNKCJI URZĄDZENIA: WSKAŹNIKI LED...5 ZŁĄCZE RJ REGULACJA GŁOŚNOŚCI SATELIT...6 REGULACJA GŁOŚNOŚCI SUBWOOFERA...7 WEJŚCIA LINIOWE...7 WYJŚCIA GŁOŚNIKOWE...8 WŁĄCZNIK ZASILANIA...8 GNIAZDO ZASILANIA...8 SCHEMAT BLOKOWY...9 DANE TECHNICZNE...10 ZESTAWY NAGŁOŚNIENIOWE

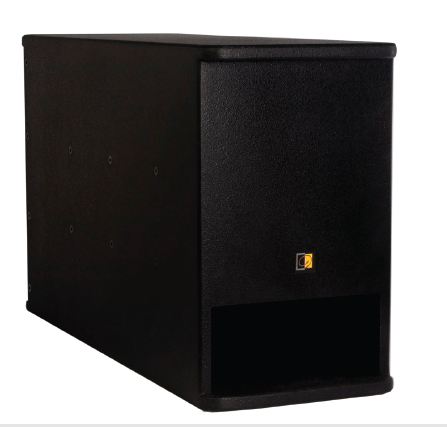

3 WSTĘP AUDAC SX408A to 150W aktywny subwoofer z głośnikiem 8 i wbudowanym wzmacniaczem 2x150W/4Ohm do zasilenia satelit. Zestaw wyposażony jest w złącza euroblock: wejście liniowe symetryczne stereo do podłączenia zewnętrznych źródeł dźwięku oraz w wyjścia głośnikowe L,P. Poziom głośności subwoofera oraz satelit ustawia się niezależnie za pośrednictwem regulatorów znajdujących się na tylnym panelu SX408A. Atutem systemu jest możliwość regulacji sumarycznego poziomu głośności za pomocą dedykowanego regulatora ściennego Audac VC4008. Regulator połączony jest z subwooferem za pomocą kabla CAT5, przez co sterowanie systemem staje się proste i jest możliwe z dowolnego miejsca w lokalu. 3

4 WARUNKI BEZPIECZEŃSTWA Przed przystąpieniem do eksploatacji urządzenia należy zapoznać się z niniejszą instrukcją obsługi. 1. Nie wystawiaj urządzenia na działanie wilgoci, wody czy deszczu. Płyny oraz metalowe przedmioty mogą spowodować zwarcie, porażenie prądem elektrycznym lub pożar. Jeśli cokolwiek dostanie się do wnętrza obudowy, odłącz przewód zasilania z gniazdka i skontaktuj się z serwisem. 2. Nadwyrężone przewody i wtyczki mogą spowodować pożar lub porażenie prądem. Zwróć uwagę aby nie zniszczyć przewodów i wtyczek zasilających. Przy wyciąganiu wtyczki z gniazda zawsze trzymaj za obudowę wtyczki a nie za przewód. 3. Nie umieszczaj urządzenia w miejscach o słabej wentylacji (np. w szafie) oraz w środowisku, które zawiera wysoki poziom kurzu, ciepła, wilgoci Nie wystawiaj urządzenia na bezpośrednie działanie światła słonecznego. 4. Urządzenie zostało przystosowane do użytku wewnętrznego. Nie używaj go na zewnątrz. 5. Nie kładź żadnych przedmiotów na górnej części urządzenia. 6. Nie wystawiaj urządzenia na działanie innych urządzeń silnie zakłócających. 7. Urządzenie nie powinno być obsługiwane przez dzieci. Produkt jest zgodny z następującymi normami europejskimi: EN : 1992 EN : 1992 EN 60065: 19 4

5 1. Wskaźniki LED Wskaźniki LED informują użytkownika o obecnym stanie pracy urządzenia. Wskaźnik POWER Dioda zaświeca się gdy urządzenie podłączone jest do zasilania oraz gdy włączony jest przełącznik zasilania jest włączony Dioda świeci się na zielono gdy wzmacniacz jest włączony i gotowy użycia 5

6 Dioda świeci na pomarańczowo gdy wzmacniacz jest w trybie czuwania, oznacza to, że nie odbiera sygnału wejściowego. Wzmacniacz automatycznie przełączy się gdy na wejściu wzmacniacza pojawi się sygnał. Wskaźnik SIGNAL Dioda LED zaświeca się gdy na wejściu wzmacniacza pojawi się sygnał. Wskaźnik Clip SX408A posiada wbudowany limiter, który zapobiega przesterowaniu sygnału, gdy zaświeca się czerwona dioda Clip należy zmniejszyć sygnał źródła. 2. Złącze RJ45 Złącze służy do podłączenia urządzenia z regulatorem głośności VC4008, który steruje głośnością sumaryczną zestawu. Połączenie odbywa się za pomocą kabla CAT5. 3. Regulator głośności satelit Regulator służy do ustawienia poziomu głośności satelit podłączonych do wzmacniacza mocy. 6

7 4. Regulator głośności subwoofera Regulator służy do ustawienia poziomu głośności subwoofera. Za pomocą regulatorów głośności należy ustawić odpowiednią proporcje poziomu głośności pomiędzy subwooferem a satelitami, podłączonymi do wzmacniacza urządzenia. 5. Wejścia liniowe Złącza Euroblock do symetrycznego/niesymetrycznego podłączenia ze źródłami dźwięku. 7

8 6. Wyjścia głośnikowe Umożliwiają podłączenie zestawów głośnikowych do wzmacniacza mocy. Poniższy schemat przedstawia równoległe połączenie 4 zestawów głośnikowych o impedancji 8 Ohm. Obciążenie nie powinno być mniejsze niż 4 Ohm na kanał. 7. Włącznik zasilania Umożliwia włączenie i wyłączenie urządzenia. 8. Gniazdo zasilania Złącze służy do podłączenia urządzenia do sieci zasilania AC V. Urządzenie jest przystosowane do pracy przy napięciu AC V. Gniazdo sieciowe zintegrowane jest z gniazdem bezpiecznika T4A / 250V. 8

9 Schemat blokowy 9

10 Dane techniczne: Moc maksymalna subwoofera: 300W Moc znamionowa subwoofera: 150W Impedancja: 8Ohm Filtry: Dolnoprzepustowy: -3dB 120Hz -6dB 146Hz -24dB/Oct Górnoprzepustowy: -3dB 110Hz -6dB 83Hz 12dB/Oct Impedancja wejściowa: 30k Ohm Czułość: 400 mv Maksymalny poziom wejściowy: 1V Stosunek sygnał/szum: -100 db Skuteczność subwoofera: 95dB Moc satelit: 2 x 2 x Zasilanie: V AC / Hz Wymiary: 250 x 420 x 705 mm Waga: 25Kg 10

11 Audac SX408A w gotowych zestawach nagłośnieniowych Audac Club subwoofer aktywny Audac SX408A (150W@8Ohm), kolor biały/czarny 4 zestawy głośnikowe Audac WX502 (50W@8Ohm), kolor biały/czarny/srebrny naścienny regulator głośności Audac VC4008, kolor biały/czarny CONGRESS 400 subwoofer aktywny Audac SX408A (150W@8Ohm), kolor biały/czarny 2 kolumny głośnikowe AXIR (120W@8Ohm), kolor biały/czarny 11
