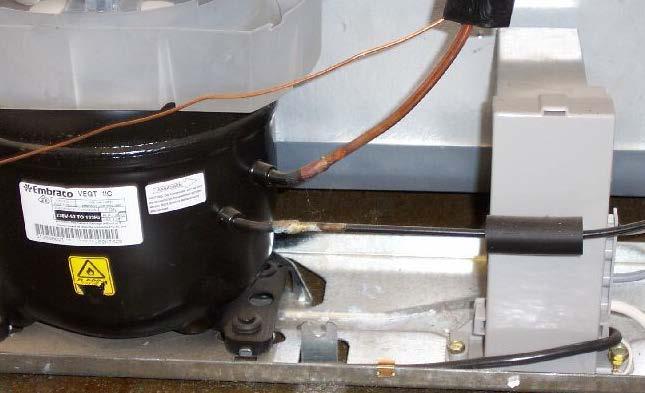

1 Zasada działania sprężarki inwerterowej o zmiennej wydajności na przykładzie lodówek firmy Liebherr Znaczenie terminów VCC (Variae Capacity Compressor) sprężarka o zmiennej wydajności: zmienna wydajność chłodzenia uzyskiwana poprzez pracę z różnymi prędkościami, praca sprężarki z napięciem o przebiegu prostokątnym z modulowanym szerokością impulsów, elektroniczne zasilanie napięciem prostokątnym z inwertera napięcia, Zasada działania sprężarki inwerterowej o zmiennej wydajności zmienne napięcie zgodnie z wymaganą szybkością. Uwaga: Nigdy nie należy podłączać sprężarki bezpośrednio do sieci zasilającej! W systemie brak wyłącznika reagującego na przeciążenia silnika. Bezpieczeństwo pracy urządzenia i ograniczenie prądu realizowane jest przez podzespoły i układy elektroniczne inwertera. Lokalizacja elektroniki falownika Rodzaje sterowania prędkością sprężarki Istnieją 3 sposoby sterowania prędkością pracy sprężarki: 1. Za pomocą częstotliwości sygnału 2-kontaktowy przewód połączeniowy od układów elektronicznych do inwertera. 2. Bez sygnału częstotliwościowego falownik oicza prędkość niezależnie. 3. Z wykorzystaniem zależności od czasu częstotliwością sygnału Linie zasilania napięciem sieci Przewód przyłączeniowy do płytki zasilania (napięcie W tym rozwiązaniu układy elektroniczne inwertera znajdują się w szarej obudowie i są zamontowane na płycie nośnej sprężarki. W tym wariancie układy inwertera są zamontowane: bezpośrednio na sprężarce w czarnej obudowie (po lewej stronie) lub również bezpośrednio na sprężarce w czarnej obudowie ale z przezroczystą pokrywą umożliwiającą diagnostykę za pomocą diod LED. sieciowe) Sygnał częstotliwości (2-kontaktowy przewód od płytki sterowania) Elektronika inwertera Sprężarka

2 za pomocą częstotliwości sygnału Elektronika inwertera Linie zasilania napięciem sieci gn/ge Przewód przyłączeniowy do płytki zasilania (napięcie sieciowe) Sprężarka M 11 Sygnał częstotliwości (2-kontaktowy kabel od płytki sterowania) Elektronika Płytka inwertera Sprężarka Sygnał o zmiennej częstotliwości Przykład: 65Hz sprężarka pracuje z prędkością 1900 obr./min 55Hz sprężarka wyłączona 4 stopnie prędkości obrotowej: na przykład 1600, 1900, 3000, 3600 obrotów na minutę obrotów na minutę w momencie uruchomienia urządzenia obrotów na minutę przy pracy zamrażania wg programu SuperFrost obrotów na minutę gdy brak sygnału o określonej częstotliwości (na przykład ze względu na wystąpienie proemów z podłączeniem, kontaktem, itp.). Sprężarka uruchomi się ponownie z opóźnieniem 10 minut (20 minut dla nowszych modeli).

3 U / min x1000 ºC zwiększa się Czas pracy sprężarki < 1 godz. pierwsze uruchomienie ustalona prędkość zmniejsza się zwiększenie prędkości obrotowej czas pracy sprężarki <1h oiżanie prędkości obrotowej przykład wzrost temperatury wydłuża o 1 godzinę Czas pracy sprężarki > 1h zwiększa się Wzrost prędkości o jeden stopień w trakcie pracy sprężarki następuje, gdy sprężarka pracuje dłużej niż 60 minut (w nowszych modelach: po 70 minutach). zmniejsza się o jeden stopień po ponownym uruchomieniu, gdy sprężarka pracowała mniej niż 60 minut (w nowszych modelach: krócej niż 40 minut). Testowanie układów elektronicznych inwertera i sygnału niosącego informacje o częstotliwości Podłączyć urządzenie do watomierza (przyrządu do pomiaru mocy czynnej) i włączyć. Sprężarka pracuje z prędkością 3000 obrotów na minutę. Uruchomić program mrożenia SuperFrost. Sprężarka włączyć się na pracę z najwyższą prędkością obrotową. Wzrost prędkości obrotowej można sprawdzić na podstawie odczytu wskazań watomierza (miernika mocy). Nie jest możliwe określenie dokładnej wartości, ponieważ pobór mocy jest silnie zależny od czasu i temperatury działania. Tryb serwisowy w menu serwisowym. Ocenić wyniki diagnostyczne prezentowane przez diody LED, zinterpretować kod błysków diod LED.

4 Bez sygnału niosącego informację o częstotliwości (zmniejszenie częstotliwości) zależność czasowa Zasilanie sieciowe: Napięcie jest podawane, gdy tylko wtyczka jest podłączona do gniazdka. Elektronika inwertera gn/ge Podłączenie linii zasilania sieciowego do płytki zasilacza. SW WS Sprężarka M 11 Sygnał włączenia sprężarki (Compressor ON) z płytki zasilacza (napięcie sieciowe). Napięcie musi być tu obecne tak długo, jak to jest wymagane dla pracy sprężarki. WS Bez sygnału niosącego informację o częstotliwości (zmniejszenie częstotliwości) zależność czasowa Moduł zasilacza Płytka inwertera Sprężarka Napięcie zasilania (sieć) Sprężarka ON / OFF Napięcie prostokątne 4 stopnie prędkości obrotowej: na przykład 1600, 1900, 3000, 3600 obrotów na minutę obrotów na minutę w momencie uruchomienia urządzenia.

5 Bez sygnału niosącego informację o częstotliwości (zmniejszenie częstotliwości) zależność czasowa U / min x1000 ºC zwiększa się pierwsze uruchomienie ustalona prędkość Czas pracy sprężarki < 40 minut przykład wzrost temperatury wydłuża o 1 godzinę zmniejsza się zwiększenie prędkości obrotowej czas pracy sprężarki <1h oiżanie prędkości obrotowej t Czas pracy sprężarki > 70 min. zwiększa się Inwerter niezależnie oicza prędkość pracy sprężarki. Zwiększenie prędkości: Czas pracy sprężarki przekracza 70 minut. Redukcja prędkości: Czas pracy sprężarki jest krótszy niż 40 minut. Brak zmiany prędkości: Czas pracy sprężarki wynosi od 40 do 70 minut. Bez sygnału niosącego informację o częstotliwości (zmniejszenie częstotliwości) zależność czasowa Testowanie układów elektronicznych inwertera Podłączyć urządzenie do watomierza i włączyć. Sprężarka pracuje z prędkością 3000 obrotów na minutę. Program SuperFrost uruchamia ciągłą pracę sprężarki Po około 70 minutach prędkość obrotowa wzrasta. Wzrost obrotów można sprawdzić za pomocą watomierza. Nie jest możliwe określenie dokładnej wartości, ponieważ pobór mocy jest silnie zależny od czasu i temperatury pracy.

6 Bez sygnału niosącego informację o częstotliwości zależność od obciążenia Linia zasilania elektrycznego (sieć) Okaowanie podłączenie do termostatu / elektroniki (napięcie sieciowe) Termostat / elektroniczny włącznik wartości (sprężarka pracuje) Jak tylko napięcie sieciowe jest doprowadzane do urządzenia, sprężarka działa. obrotowa sprężarki jest oiczana przez układy elektroniki inwertera w zależności od obciążenia chłodziarki. Elektronika inwertera gn/ge gn/ge SW Sprężarka M 11 Bez sygnału niosącego informację o częstotliwości zależność od obciążenia jest oiczana w oparciu o obciążenie chłodziarki, w którym jest zamontowana sprężarka. Przykład: Ciepłe produkty są umieszczane w lodówce podczas pracy sprężarki: => wzrasta temperatura wewnątrz komory chłodziarki => wzrasta obciążenie chłodziarki => wzrasta prędkość podczas pracy sprężarki => sprężarka wyłącza się, gdy tylko termostat / elektronika osiągają temperaturę wyłączenia.

7 Bez sygnału niosącego informację o częstotliwości zależność od obciążenia niskie Obciążenie chłodzenia bez zmian większe spadek bez zmian sprężarki wzrost Podczas pracy sprężarki, układy elektroniki inwertera porównują bieżące obciążenie z poprzednio zmierzonym obciążeniem w przyiżeniu raz na minutę. Jeśli zaistnieje poważna zmiana obciążenia chłodziarki, ustawiana jest nowa wartość prędkości. Nie ma stałych stopni prędkości obrotowej. Możliwe są wszystkie prędkości obrotowe pomiędzy 1600 a 4500 obrotami na minutę. Po uruchomieniu urządzenia (po włączeniu wtyczki kaa zasilającego do gniazdka) ustawiana jest prędkość 2250 obrotów na minutę. Po 8 minutach następuje przełączenie na najwyższe obroty, aż do momentu, gdy termostat i / lub elektronika osiągają wartości wyłączania i, powodując wyłączenie sprężarki. Inwerter z diagnostyką diodami LED zielone diody LED Opcje diagnostyczne: niesprawność inwertera nieprawidłowość pracy sprężarki niesprawność kaa lub sygnału niosącego informacje o częstotliwości. Zielone diody LED sygnalizują miganiem błędy w postaci różnych kodów.

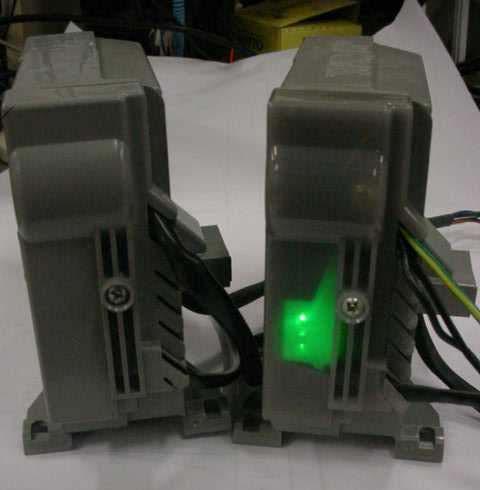

8 Inwerter z diagnostyką diodami LED Znaczenie kodów migania diod LED: 1 błysk (co 15 sekund) brak błędu 2 błyski (co 5 sekund) inwerter z sygnałem niosącym informację o częstotliwości: brak sygnału o określonej częstotliwości z płytki inwertera; brak sygnału przełączającego z modułu sterowania 3 błyski (co 5 sekund) błąd inwertera 4 błyski (co 5 sekund) błąd sprężarki Uwagi pomocnicze: Inne błędy techniczne chłodnicze, np. zbyt wysokie ciśnienie lub zaokowanie naczyń włosowatych, muszą być brane pod uwagę w każdym postępowaniu diagnostycznym! Kody błędów muszą być rozpatrywane w kolejności występowania. }
