Struktura bezpośredniego podświetlenia tylnego LED telewizora 42LH90

Transkrypt

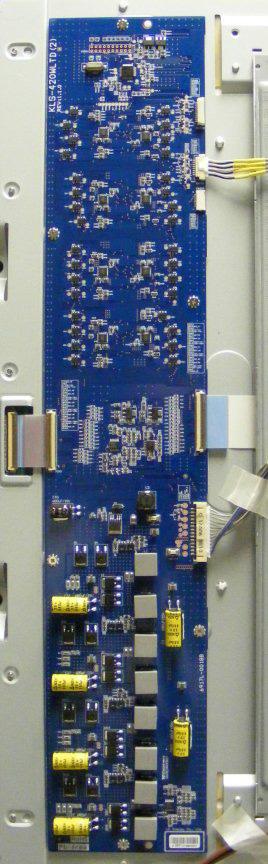

1 LD LG 42LH90 Opis i informacje techniczne dotyczące bezpośredniego podświetlenia tylnego LD, diagnostyka inwertera. N305 Inwerter sterujący podświetleniem tylnym LD Napięcie zasilające układy inwertera jest doprowadzane z zasilacza SMPS przez wyprowadzenia 1 5 złącza N1. Sygnał załączający inwerter (INV ON) z wyprowadzenia 12 złącza N1 uruchamia sygnały sterujące pracą inwertera. Sygnał regulujący poziom jasności podświetlenia tylnego (tzw. sygnał ściemniania) PDIM jest doprowadzany z płyty głównej przez płytę zasilacza SMPS do inwertera na wyprowadzenie 13. złącza N1. Inwerter jest odpowiedzialny za dostarczanie napięcia + (27.5V) do każdego z 64 bloków diod LD. Osiąga się to przez 4 konwertery DD (M1 ~ M4) zamontowane na tej płycie łatwo je zidentyfikować dzięki czterem żółtym kondensatorom na dole po lewej stronie płyty: napięcia z konwerterów M1 i M3 są wyprowadzane na złącze N4 napięcia z konwerterów M2 i M4 są wyprowadzane na złącze N3. Należy również dostarczyć impulsy uziemiające (sygnały sterujące) do każdego z 64 bloków LD. Osiąga się to przez 32 elementy przełączające Q19 Q50, każdy kontrolujący 2 bloki. Złącze N3 po lewej stronie jest podłączone do 4 płyt LD (32 bloków) po prawej stronie ekranu, a złącze N4 po prawej stronie podłączone jest do 4 płyt LD (32 bloków) podświetlających lewą stronę ekranu. Zasilanie 27.5V N3 M1 M2 M3 M4 N306 N307 N4 N1 Struktura bezpośredniego podświetlenia tylnego LD telewizora 42LH90 udowa 1 bloku diod LD 120Hz 8 diod LD w jednym bloku Impuls steruj¹cy doprowadzaj¹cy masê D³u szy stan niski impulsu powoduje wiêksz¹ jasnoœæ bloku diod LD Pod³¹czone do N3 lub N4 27V 8 diod LD w jednym bloku daje sumaryczn¹ iloœæ 512 sztuk diod LD

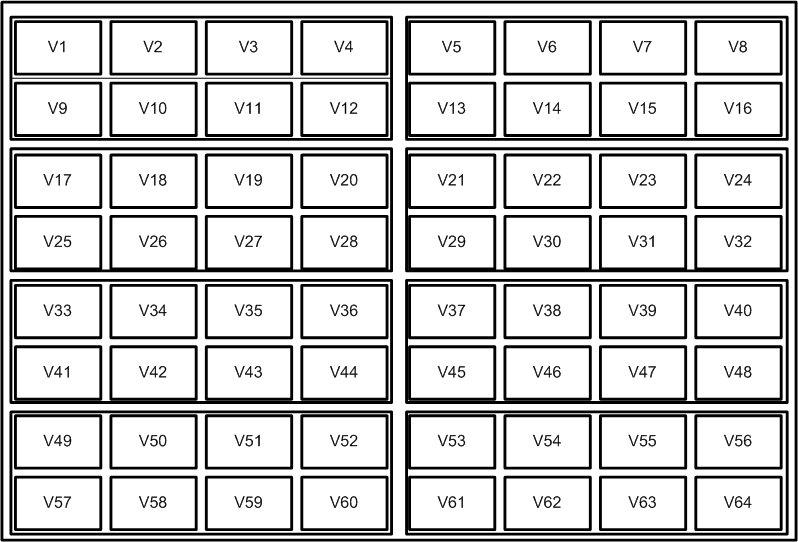

2 To jest jeden blok. Po jednej stronie są 4 płyty. Każda zawiera 8 bloków. Łącznie są 32 bloki po jednej stronie. Sumarycznie jest 64 bloków. Wymagane jest minimum 21V do załączenia ( zaświecenia ) wszystkich 8 diod LD w bloku. Piny 1, 2, 13, 14, 16, 17, 28, 29, 31, 32, 43, 44, 46, 47, 58, 59 złączy N3 i N4 Dla sprawdzenia diod LD wymagany jest demontaż panelu. Zwykłe spolaryzowanie diody w kierunku przewodzenia spowoduje jej zaświecenie, jeśli dioda LD jest sprawna. Sprawdzić należy wszystkie piny po prawej stronie względem każdego pinu po lewej stronie. W trybie sprawdzania testem diodowym, dioda LD powinna świecić (odczyt napięcia = 2.6V) Powyższa ilustracja pokazuje w powiększeniu jedną z 512 pojedyzych diod LD znajdujących się na płycie podświetlenia tylnego. Pojedyzy blok jest sterowany przez układ scalony regulujący jasność podświetlenia tylnego (ściemnianie) I3502 na płycie głównej zgodnie z intensywnością sygnału wideo dla konkretnej lokalizacji bloku diod dla danej treści obrazu (ściemnianie lokalne). Innymi słowy, jeśli sygnał wizyjny jest ciemny w obszarze ekranu, który jest podświetlany przez dany blok diod LD, diody są wygaszone lub ich świecenie jest przyciemnione. Wszystkie bloki diod LD (ściemnianie całościowe) są również regulowane symultanicznie przez procesor wizyjny I100. ałkowita intensywność podświetlenia tylnego jest regulowana sygnałem Global Dimming przez procesor wizyjny MStar I100 nazywany układem ściemniania cyfrowego DigitalDimming (PWMDIM). Widok i struktura systemu bezpośredniego podświetlenia tylnego LD TV 42LH90 lok podœwietlenia tylnego sk³ada siê z 4 p³yt diod LD po lewej i 4 po prawej stronie, razem 8 p³yt. Na ka dej p³ycie diod LD znajduj¹ siê 2 rzêdy bloków diod LD. Z kolei w ka dym rzêdzie znajduj¹ siê 4 bloki diod LD.

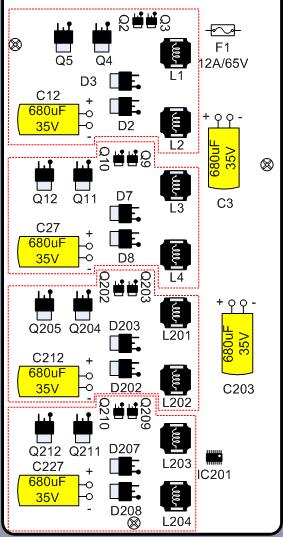

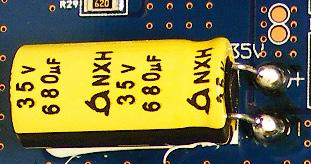

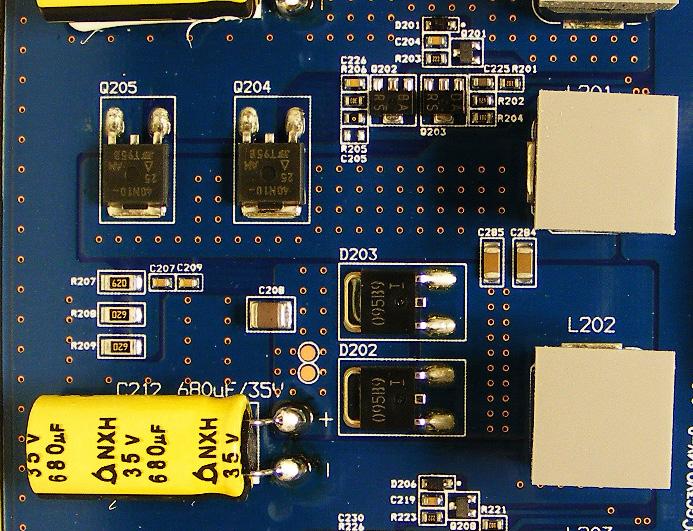

3 Wytwarzanie napięcia 27V w konwerterach DD na module inwertera M1 M2 Obecne są cztery źródła napięcia dostarczające napięcie + (27.5V) dla bloków LD. Są one oznaczone jako M1 M4. Każda z tych 4 sekcji ma takie same elementy. 27.5V TP M3 M4 Każdy z 4 kondensatorów: 12, 27, 212 i 227 ma punkt pomiarowy TP tuż przy dodatnim (+) wyprowadzeniu kondensatora Sprawdzanie układów wytwarzania napięcia 27V (M1 M4) na module inwertera Przykład sterownika M3 (27.5V) Obecne są cztery zasilacze wytwarzające napięcie 27.5V dla bloków LD. Są one oznaczone jako M1 do M4. Każdy z nich składa się z tych samych elementów. Przykład pokazany po prawej jest zasilaczem o oznaczeniu M3. Q4, Q5, Q11, Q11, Q12, Q204, Q205, Q211, Q V 23.9V D2, D3, D7, D8, D202, D203, D207, D V V V 6.75V 4. Q2, Q10, Q202, Q210 Q3, Q09 Q203, Q209

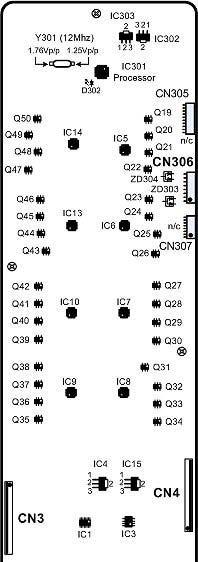

4 Dioda D302 miga z częstotliwością 1Hz, gdy wszystko jest OK Q35 Q50 to sterowniki bloków LD dla N3 Identyfikacja podzespołów górnej połowy inwertera Sygnały sterujące lokalnym ściemnianiem do złącza N306 (P306) z P3501 na płycie głównej Przykład: Q35 Sterowniki od Q19 do Q50 Uwaga: Każdy sterownik wyjściowy posiada punkty pomiarowe TP po lewej i prawej stronie, reprezentowane jako V, co wskazuje na blok diod LD. W przykładzie Q35 powyżej; V34 reprezentuje Pin 23 złącza N4 V33 reprezentuje Pin 24 złącza N4 Doprowadzenie masy do tych punktów, gdy zasilanie 27.6V pracuje, spowoduje, że cały blok podświetlenia tylnego LD zostaje włączony. (W stanie świecenia jeden blok pobiera 100mA.) Q19 Q34 to sterowniki bloków LD dla N4 Napięcia zasilające na stykach złączy: N3 N4 Linia 27.5V na N3 Linia 27.5V na N4 Piny 12 (Out_M2) Piny 12 (Out_M3) Piny 1314 (Out_M2) Piny 1314 (Out_M3) Piny 1617 (Out_M2) Piny 1617 (Out_M3) Piny 2629 (Out_M2) Piny 2629 (Out_M3) Piny 3132 (Out_M4) Piny 3132 (Out_M1) Piny 4344 (Out_M4) Piny 4344 (Out_M1) Piny 4647 (Out_M4) Piny 4647 (Out_M1) Piny 5859 (Out_M4) Piny 5859 (Out_M1) Funkcja diody LD D302 i postępowanie w przypadku sygnalizacji nieprawidłowości Miganie diody LD D302 z częstotliwością 1Hz sygnalizuje, że inwerter działa poprawnie. Gdy dioda miga w innym tempie, oznacza to, że praca inwertera jest nieprawidłowa. Gdy dioda nie miga, należy sprawdzić napięcie doprowadzane do płyty inwertera na kontakty 1 ~ 5 złącza N1. Następnie należy sprawdzić dwa bezpieczniki F1 i F2 w linii napięcia. W dalszej kolejności należy sprawdzić regulatory napięcia I302 i I303 zgodnie ze wskazówkami podanymi w dalszej części porady na stronie 17.

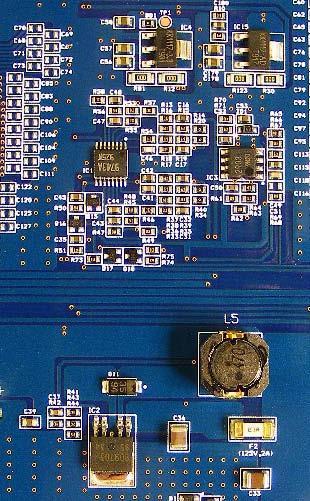

5 Sprawdzenie bezpieczników F1 i F2 Środek płyty inwertera na lewo od złącza N1 ezpiecznik F1 2A / 125V ezpiecznik F2 12A / 65V F1 lub F2 prawidłowo powinno być przy normalnej pracy F1 lub F2 (w trybie diodowym): rozwarcie: dla bieguna + na bezpieczniku 0.46V: dla bieguna na bezpieczniku Sprawdzenie regulatorów I2, I4 i I15 I4 Środek płyty GND 3.29V 6.99V I2 I V 4.6V GND 0.46V 1.71V 6.95V GND

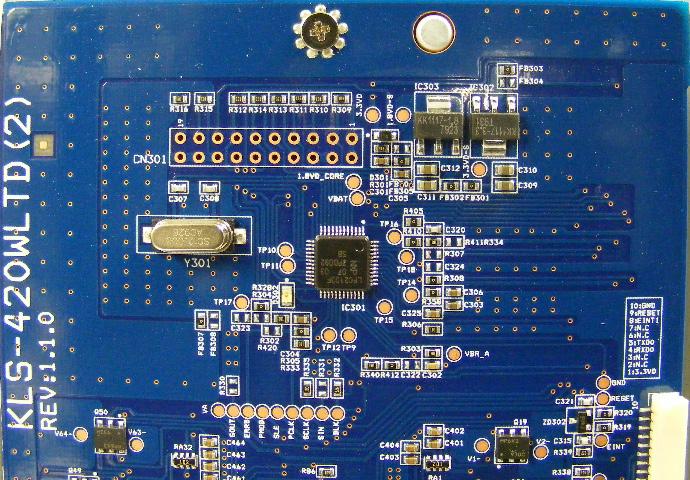

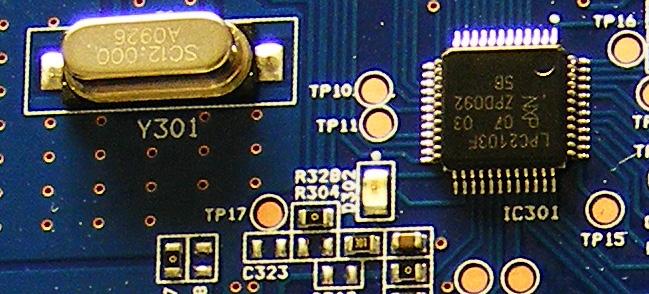

6 Sprawdzenie rezonatora kwarcowego Y301 Sonda oscyloskopu podączona między lewe wyprowadzenie a masę 500mV / dz. 500mV / dz. 40ns 40ns 1.25Vpp Sonda oscyloskopu podłączona między prawe wyprowadzenie a masę 1.76Vpp Sprawdzenie regulatorów I303 i I302 Środek płyty inwertera I GND I302 GND V

7 SHMAT POŁĄZŃ WWNĘTRZNYH TV Pin V Pin 57 26V Pin 3,4,5 Pin 7,8 DO MODUŁU TFT 16V To acklights Q49 Q47 Q50 Q48 Q42 Q41 Q40 Q39 Q38 Q37 Q36 Q Y301 (12MHz) 1.76Vp/p 1.25Vp/p Q46 Q45 Q44 Q43 N3 Q12 Q205 Q M4 Q11 M3 Q204 M2 D302 Q212 Q M1+ D302 miga 1Hz => OK I14 I13 I10 I9 Q4 Q10 Q202 Q I1 D2 D7 D8 D203 D202 D207 D208 I4 Q3 Q2 Q9 Q203 Q209 I I6 L1 D I302 I301 Procesor L201 L202 L203 I201 L Klawiatura boczna P100 Sterowniki od Q19 do Q50 Uwaga: Każdy sterownik wyjściowy posiada punkty pomiarowe TP po lewej i prawej stronie, reprezentowane jako V, co wskazuje na blok diod LD. W przykładzie Q35 powyżej; V34 reprezentuje Pin 23 złącza N4 V33 reprezentuje Pin 24 złąza N4 Doprowadzenie masy do tych punktów, gdy zasilanie 27.6V pracuje, spowoduje, że cały blok podświetlenia tylnego LD zostaje włączony. (W stanie świecenia jeden blok pobiera 100mA.) I5 I7 I L2 L3 L4 Q24 I15 I3 L5 Q25 Q26 2 F2 2A/125V ZD3 F1 12A/65V + 3 N305 Q19 n/c Q20 Q21 N306 Q22 ZD304 ZD303 Q23 Q31 Q27 Q28 Q29 Q30 Płytka INWRTRA M1M4 (27.5V) n/c N307 Q32 Q33 Q34 N4 N1 + Do podświetlenia tylnego P1200 MAIN do P101 Front IR / LD Pin INWRTR N3N4 INFO N3 Linia 27.5V na N3 Piny 12 (Out_M2) Piny 1314 (Out_M2) Piny 1617 (Out_M2) Piny 2629 (Out_M2) Piny 3132 (Out_M4) Piny 4344 (Out_M4) Piny 4647 (Out_M4) Piny 5859 (Out_M4) (Pin 6) 3.46Vp/p (Pin 4) 3.48Vp/p (Pin 1) 3.54Vp/p Nazwa SL SDA Key1 Key2 5V ST Warm ST IR _ST POWR On/Off STY Praca Test diodowy 0.57V 0.57V 5.1V 3.5V 5.1V 3.5V N1 INWRTR DO P203 SMPS Pin Nazwa STY Praca Test diodowy 14 AGP OPN 13 1 xt_vr_ 0.33V OPN 1 xt_vr_ taki jak (PDIM) N4 Linia 27.5V na N4 Piny 12 (Out_M3) Piny 1314 (Out_M3) Piny 1617 (Out_M3) Piny 2629 (Out_M3) Piny 3132 (Out_M1) Piny 4344 (Out_M1) Piny 4647 (Out_M1) Piny 5859 (Out_M1) 12 ON/OFF 4.65V 1.6V 11 N 0.47V 1.66V OPN VIN V P101 Płyta panelu frontowego P102 Odbiornik IR zujnik inteligentny P100 P203 SMPS DO N1 INWRTR Pin Label Test diodowy 14 AGP OPN 13 xt_vr_ OPN 12 ON/OFF OPN 11 N OPN 10 MASA 9 MASA 8 MASA 7 MASA 6 MASA MASA 15 VIN 0.74V Dla napięć patrz tabela N1 P203 gorąca D601 Q602 Q601 D215 D213 D V w trybie Standy 190 w trybie pracy L601 F101 Zasilacz SMPS Switch Mode Power Suppl 3.15A 25 T101 Q101 Q102 gorąca D101 Mostek prostowniczy P102 Front IR / LD PW do P100 Klawiatura Test Pin Nazwa STY Praca diody 1 Key1 2 3 Key2 4 J1 Płyta LD MASA MASA MASA MASA Protect FL1 1) 2) 3) 4) U10 N5 1) 1 2) 1.19V 2 3 3) 8) 3.34V 7) 3.09V 6) 3.34V 5) 3.34V I102 5A 25 SK101 U12 U11 2 D201 T501 I501 F100 Główny wyłącznik I

8 H TV LD LG 42LH90 N1 ly I502 P201 I V / 3A DO MODUŁU TFT TON P/N AT (Sterownik TFT) U1 F1 () LVDS Piny 48~51 V Q1 2.78V ( ) N2 TST 1 SMPS: W celu wymuszenia włączenia zasilacza należy rozłączyć złącze P700. Połączyć piny 7, 8, 9 lub 10 (5V) z pinem 2 rezystorem 100 Ω (test napięć wyjściowych i. TST SMPS 2: Połączyć pin 2 z pinem 20 (INVON). (Podświetlenie i wszystkie napięcia powinny zostać włączone. Pin 56,57,58 Pin 53,54 L1 L2 D8 16V DO MODUŁU TFT D7 U5 + ( ) 16V N4 U5 744 R721 Pin 2 Pin 4 D9 2.4V 20. 5V 4.9V 26V FL2 Protect 4.9V 27V D V R704 R705 R706 26V 16V R702 R701 16V VDD LVDS Piny 1~4 P3501 P700 Q702 Q701 P3500 I3500 L718 I706 I3504 I701 I3503 Q705 Q704 Q703 Q706 I704 L726 L710 I I107 3 P201 SMPS do P700 Płyta Main Pin ,18 15,16 13,14 11,12 7,8,9,10 3,4,5,6 2 1 I1 Nazwa 2 PDIM rr Out 1 A.DIM INV.ON 5V PWROn 1 ADIM Pin 21 Ustalony i nieużywany LVDS Piny 1~4 I3502 Pracuje przy wysokiej temperaturze I105 STY 5.15V X MHz I2 Praca Test diodowy Test diodowy V 3,4,5,6 1.66V 7,8,9,10 1.1V 4.65V 11,12 13,14 2.2V 0.74V 15,16 17, V V 5.15V V 1.6V V Dla napięć patrz P201 2 PDIM Pin 24. Napięcie na tym pinie może zmieniać się w zalezności od rodzaju przetwarzanego sygnału i ustawień OSD podświetlenia tylnego od 0.6V dla 0% do dla 100%. Wyjście z I100. I3502 Tru Motion/ Dimming X800 12MHz P3502 I3505 SW3500 Nieużywany I801 I800 P700 Płyta Main do P201 SMPS 42LH90 MAIN OARD (Płyta główna) lementy zaznaczone na szaro znajdują się pod spodem płyty I901 I900 P101 N/A SK100 A IN L N k sieciowy P1200 SW100 I104 I702 Q106 Q105 L607 P600 I I600 Q600 A1 A2 D102 I1002 L606 I703 I1003 I100 Processor wideo Mstar X100 12MHz I502 I101 Q100 FLASH I102 Q1200 I708 I1000 I1201 I1203 I1200 A1 A2 D1223 TU1001 Tuner TDVWH103F X MHz Q1000 L712 I707 I1001 I1202 D1000 D1000 D500 A1 A2 I1004 I501 Q1001 Analog Video (19) SIF (16) Dig DIF (13) Dig DIF+ (12) lock (9) Data (8) Tuner 5V_TU (4) (1) Głośniki

9 Złącze N3 steruje 4 płytami, Każda płyta steruje 2 rzędami czterech bloków, łącznie 8 blokami INWRTR N3 M1M3 INVON N306 Tutaj znajdują się po dwa konwertery D / D (27.6V) dla każdego złącza N3/N4 oznaczone jako M1 M4 M2M4 N4 N1 Podciągnięcie N306 powoduje pełną jasność wszystkich diod LD ON/OFF (Inwerter wł./wył.) VR PWMDIM (Ściemnianie globalne) LVDS STY 5V,, PWR (Power On) Inv On/Off PWMDIM ON/OFF (Inwerter On/Off) PWMDIM (Ściemnianie globalne) TON LVDS TON wytwarza 5V,, 16V, 26V dla panelu STY 5V PWR Luminaja regulowana ustawieniami jasności Quad 12 it LVDS Video LVDS Quad 12 it LVDS Video PDIM Relay On Ustawienia podświetlenia określają pułap jasności podświetlenia tylnego rror Napięcie stałe regulowane przez: treść obrazu inteligentny czujnik oświetlenia ustawienia podświetlenia użytkownika (Pin 6) 3.46Vp/p (Pin 4) 3.48Vp/p (Pin 1) 3.54Vp/p Sygnały sterujące lokalnym ściemnianiem P203 P201 SMPS Do panelu N5 N4 N1 Wybór podświetlenia w menu użytkownika działa tylko na PDIM Wybór jasności w menu użytkownika działa tylko na informację o luminaji N2 120Hz sygnał wygaszania podświetlenia P700 Złącza N4/N5 doprowadzają napięcia 5V,, 16V, 26V i sygnał wideo do panelu P3501 Switch Q706 Luminae I100 Mstar hip MAIN OARD I3502 Dimming TurMotion I801 XD ngine 12 it LVDS Video Sygnały sterujące dla złącza N3 i N4 doprowadzane są do bloków diod LD V1 V64 Złącze N4 steruje 4 płytami, Każda płyta steruje 2 rzędami 4 bloków, łącznie 8 blokami zęstotliwość: 120Hz Sygnał sterujący Jasno Średnio iemno Sygnał sterujący 27.6V 8 diod LD w bloku Panel TL rror Schemat blokowy sterowania podświetleniem tylnym LD TV 42LH90 Inteligentny czujnik (monitor oświetlenia pomieszczenia) Działa tylko PDIM rror Do podświetlenia LD
