Podstawy diagnostyki TV z wyświetlaczem plazmowym PDP (cz. 2 ost.)

Transkrypt

1 Podstawy diagnostyki TV z wyświetlaczem plazmowym PDP (cz. 2 ost.) Opracowano na podstawie materiałów szkoleniowych W drugiej części artykułu zostanie omówiona architektura odbiorników telewizyjnych z wyświetlaczem plazmowym, typowe objawy uszkodzeń, potencjalne przyczyny i sposoby ich diagnozowania. 5. Architektura telewizora z wyświetlaczem plazmowym 5.1. sterowania skanowaniem Y-scan odbiera sygnał V SUS z przetwornicy rezonansowej, generuje impuls ustawiania (set pulse), generuje impuls wybierania linii, generuje impulsy podtrzymania zgodnie z instrukcjami otrzymywanymi z płyty logiki. Przebiegi skanowania są wysyłane do panelu za pośrednictwem płyt buforów Y, czasami zwanych Y-COM. Zwykle stosowane są dwie płyty buforów: górna płyta buforów i dolna płyta buforów sterowania skanowaniem X odbiera napięcie V SUS z przetwornicy rezonansowej, czasami za pośrednictwem płyty skanowania Y, generuje impulsy podtrzymania zgodnie z instrukcjami otrzymywanymi z płyty logiki. Impuls skanowania (Scan) Q01 SU SD Rys sterowania skanowaniem Y Impulsy skanowania są wysyłane do elektrod X za pomocą jednego lub większej ilości płyt buforów X. Y-COM górna Y-Sustain Zasilacz X-Sustain X-Bus góra Y-COM dolna P³yta logiki P³yta sygna³owa X-Bus dó³ Abus lewa Abus prawa A+COM5 A+COM4 A+COM3 A+COM2 A+COM1 Rys Rozmieszczenie modułów w telewizorze z wyświetlaczem plazmowym

2 5.3. logiki odbiera dane dotyczące sygnału wideo z płyty głównej (Main Board), określa liczbę podpól do zastosowania, generuje podpola przy użyciu procesora podpól, Sieć Filtr sieciowy Transformator Przetwornica rezonansowa DC-DC dla skanowania i sterowania Przetwornica rezonansowa DC-DC Vs_ON PRI SEC 65V 195V STRONA GORĄCA Transformator STRONA ZIMNA Filtr Hz Mostek sieciowy Duża indukc. Duży kondensator elektrolit. MASA GORĄCA Korekcja współ. mocy PFC Balans Element kluczujący PS_ON PRI SEC Transformator 3.3V 5.3V 12V PS_ON VS_ON STB Element kluczujący Rys Schemat blokowy zasilacza odbiornika TV z wyświetlaczem plazmowym

3 Vs Va PFC Vs ADJ VR1 Va ADJ VR901 P811 P812 T801 L601 P821 P822 T V ADJ VR221 T112 LG 42PC1D P800 1 P803 1 P802 1 T501 SC101 T801: transformator napiêcia Vs T901: transformator napiêcia Va T112: transformator niskich napiêæ T501: transformator standby L601: cewka uk³adu PFC Standby Niskie napiêcia Wejœcie napiêcia sieci AC Rys Rozmieszczenie najważniejszych podzespołów zasilacza telewizora LG 42PC1D steruje impulsami synchronizacji linii płyty Y, steruje czasem trwania impulsów podtrzymujących linii zgodnie z wybranym kodowaniem podpól, generuje dane sygnału wizyjnego dla każdej komórki piksela i przesyła je do kolumny danych za pomocą wielu buforów Zasilacz Panel wyświetlacza plazmowego wymaga następujących napięć zasilających (napięć stałych): różnych napięć zasilających dla układu procesora, wzmacniaczy fonii i innych urządzeń półprzewodnikowych: 3.3V, 3.6V, +15V, -15V, 5V, zasilania elektrod adresowych (70V), zasilania podtrzymania i skanowania (200V). System wytwarzania napięć zasilających dla odbiornika telewizyjnego z wyświetlaczem plazmowym pokazano na rysunku 5.3. Składa się on z następujących elementów: dwupołówkowy mostek prostowniczy napięcia sieciowego, którego celem jest zmiana napięcia przemiennego sieci (AC) na napięcie stałe (DC) z tętnieniami o częstotliwości Hz, filtr sieciowy, którego przeznaczeniem jest usunięcie wysokiej zawartości tętnień wyprostowanego prądu zmiennego, układ poprawy współczynnika mocy Power Factor Correction PFC, którego celem jest zmniejszenie obciążenia biernego, które nie jest wartością rzeczywistą pobierania mocy przez urządzenie, przetwornica impulsowa (SMPS) typu Flyback, która wytwarza napięcia zasilające dla układów scalonych i układów toru fonii, przetwornica rezonansowa stałoprądowa (konwerter DC-DC), będąca wysokoczęstotliwościową przetwornicą z miękkim kluczowaniem o dużej wydajności; wytwarza ona napięcia dla płyt skanowania Y i płyt podtrzymania X Procedura załączania napięć Gdy odbiornik zostanie podłączony do sieci elektrycznej, zasilacz włącza się w tryb gotowości standby, zwykle sygnalizowany przez świecenie czerwonej diody LED na froncie telewizora. Napięcie STB (napięcie standby zazwyczaj o wartości 3V lub 5V) jest doprowadzane do płyty głównej w celu załączenia mikroprocesora i zezwolenie (umożliwienie) na pracę modułu odbierającego sygnały zdalnego sterowania. Odbiornik TV pozostaje w trybie gotowości (standby), aż do momentu naciśnięcia przycisku zasilania (POWER) na pilocie lub na klawiaturze lokalnej urządzenia (czyli włączenia TV w tryb normalnej pracy). Po otrzymaniu sygnału żądania włączenia odbiornika, płyta główna wysyła sygnał sterujący, w celu włączenia zasilacza. Sygnał ten jest zazwyczaj nazwany jako PS_ON a procedurze włączenia zasilacza zwykle towarzyszą jeden lub dwa miękkie (ciche) kliknięcia (przekaźnika). Sygnał PS_ON włącza główny zasilacz SMPS, którego zadaniem jest wytworzenie różnych napięć stałych

4 (DC) dla układów scalonych i układów aplikacyjnych oraz wspomagających, typowo: 3.3V, 5.1V, 12V dla toru audio i -12V również dla układów audio. Zadaniem innego sygnału sterującego, zwykle oznaczanego jako Vs_ON doprowadzanego z głównej płyty (płyty A/V) załącza przetwornicę rezonansową w celu wytworzenia i ustalenia napięć: Vs, Vscan i V E. Generowane są impulsy skanowania i podtrzymywania. Dane sygnału wideo z płyty logiki są podawane do pionowych kolumn pikseli panelu wyświetlacza. Sygnał wizyjny (obraz) jest wyświetlany na ekranie Główne rozpoznawalne elementy płyty głównej rys. 5.4 UWAGA: Płyty zasilacza są zazwyczaj skonstruowane tak, że normalnie są wyłączone. Ich włączenie następuje przez sygnał sterujący PS_ON z płyty głównej (A /V). Alternatywne konstrukcje mogą być takie, że zasilacz jest normalnie włączony. Są one wyłączane przez sygnał sterujący PS_ON z głównej płyty A/V. 6. Komunikacja między płytami 6.1. Sygnały sterujące Wszystkie sygnały sterujące pochodzą z układu mikrokontrolera, który znajduje się na płycie głównej. Na potrzeby tego artykułu, rozpatrywane będą tylko sygnały sterujące pomiędzy różnymi płytami PCB. Gdy odbiornik zostanie podłączony do sieci elektrycznej, zasilacz włącza się w tryb gotowości standby, zwykle sygnalizowany przez świecenie czerwonej diody LED na froncie telewizora. Napięcie STB (napięcie standby zazwyczaj o wartości 3V lub 5V) jest doprowadzane do płyty głównej w celu załączenia mikroprocesora i zezwolenie (umożliwienie) na pracę modułu odbierającego sygnały zdalnego sterowania. Odbiornik TV pozostaje w trybie gotowości (standby), aż do momentu naciśnięcia przycisku zasilania (POWER) na pilocie lub na klawiaturze lokalnej urządzenia (czyli włączenia TV w tryb normalnej pracy). Po otrzymaniu sygnału żądania włączenia odbiornika, płyta główna wysyła sygnał sterujący, w celu włączenia zasilacza. Sygnał ten jest zazwyczaj nazwany jako PS_ON a procedurze włączenia zasilacza zwykle towarzyszą jeden lub dwa miękkie (ciche) kliknięcia (przekaźnika). Sygnał PS_ON włącza główny zasilacz SMPS, którego zadaniem jest wytworzenie różnych napięć stałych (DC) dla układów scalonych i układów aplikacyjnych oraz wspomagających, typowo: 3.3V, 5.1V, 12V (dla toru audio) i -12V również dla układów (audio). Bufor Y skanowania Y-scan Vs Va 15V DC/control zasilacza TSB Vs Va 15V VS PS ON ON podtrzymania X-sus Do płyty logiki Do płyty X Bufor danych logiki LVDS A/V Rys Wzajemne połączenia między płytami telewizora z wyświetlaczem plazmowym

5 Te napięcia są dostarczane do płyty głównej po to, aby rozpocząć przetwarzanie sygnałów audio i wideo przez odpowiednie układy znajdujące się na tej płycie Zasilacz generuje również stałe napięcie zasilające inwerter, zwykle o wartości 24V. Jednak sam inwerter nie włącza się do momentu odebrania kolejnego sygnału sterującego z płyty głównej, zwykle oznaczanego jako INV_ON lub PL_ON. Po odebraniu tego sygnału, lampy podświetlenia tylnego powinny zacząć świecić. Gdy układy podświetlenie tylnego są włączone, układy zasilacza wysyłają sygnał wykrywający napięcie, informujący płytę główną, że napięcie 24V inwertera jest obecne. Sygnał ten jest oznaczany jako BL_DET. Sygnały napięć stałych oraz sygnały sterujące mogą być dostępne na płycie zasilacza. Najlepszym miejscem dotarcia do tych napięć są złącza na obrzeżach płyty. Opis pinów tych złączy jest nadrukowany na płytach modułów wytwarzanych przez większość producentów. 7. Objawy i ewentualnie wadliwe płyty Najczęściej spotykane objawy nieprawidłowości pracy telewizorów z wyświetlaczem plazmowym i ich potencjalne przyczyny zestawiono w tabeli 1. Tabela 1. Objawy nieprawidłowości i ich potencjalne przyczyny Lp. Objaw Potencjalna przyczyna Pozostaje w trybie standby Ciemny ekran, fonia prawidłowa Ciemny ekran, brak fonii 4 Plamienie koloru główna A/V Zasilacz PSU Y-scan X-sus logiki Zasilacz PSU główna A/V Y-scan X-sus logiki Regulacja napięcia scan i sustain Regulacja nachylania impulsu ustawiania 5 Ciemny ekran i szum na ekranie logiki 6 Ciemny poziomy pas bufora Y-scan 7 Ciemny pionowy pas bufora X-sus 8 Pionowa linia (linie) Panel wyświetlacza 9 Pozioma linia (linie) Panel wyświetlacza 10 Uszkodzenie piksela lub pikseli Panel wyświetlacza 11 Wypalony ekran Panel wyświetlacza 8. Procedura badania Vnf Vsc_h 1. Pozostaje w trybie standby: sprawdzić napięcia stałe o niskim poborze mocy, napięcia V S oraz V E. Użyć oscyloskopu lub specjalnego przyrządu do diagnostyki sygnałów impulsowych skanowania i podtrzymania. 2. Pusty (ciemny) ekran (brak obrazu), dźwięk prawidłowy: przy założeniu, że główna płyta A/V jest sprawna (działa prawidłowo): sprawdzić napięcia stałe o niskim poborze mocy, napięcia V S oraz V E. Użyć oscyloskopu lub specjalnego przyrządu do diagnostyki sygnałów impulsowych skanowania i podtrzymania. 3. Pusty (ciemny) ekran (brak obrazu), brak dźwięku: sprawdzić napięcia stałe o niskim poborze mocy, napięcia V S oraz V E. Użyć oscyloskopu lub specjalnego przyrządu do diagnostyki sygnałów impulsowych skanowania i podtrzymania. 4. Rozmazany kolor, obraz z kolorowymi plamami: sprawdzić i wyregulować napięcia V S i V E, itp., zgodnie Zbocze narastaj¹ce Zbocze opadaj¹ce Punkt pomiarowy Vnf DC-DC Power <Y-Main> Punkt pomiarowy Vsc_h Last Sustain (ostatnie podtrzymanie) Main Reset (g³ówny reset) 20V Vnf: -175V Vscl: -190V Rys Regulacja nachylenia zboczy impulsu ustawiania Set pulse 30µs

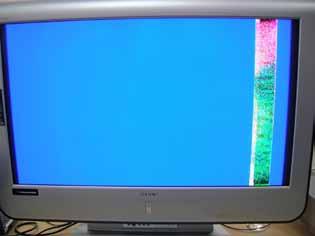

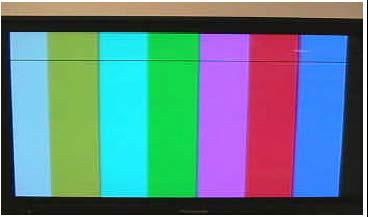

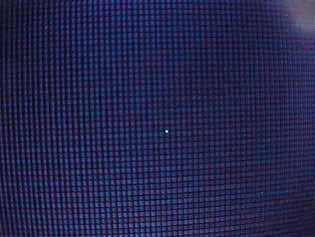

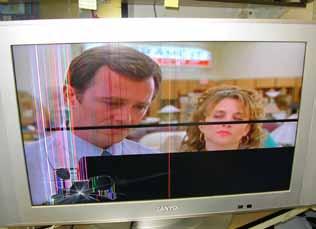

6 z wytycznymi producenta; wszystkie panele plazmowe są zaopatrzone w etykietę z wartościami tych napięć. Za pomocą oscyloskopu, wyregulować nachylenie impulsu, również zgodnie zgodnie z zaleceniami producenta. 5. Pusty (ciemny) ekran (brak obrazu), szum na ekranie: uszkodzona płyta logiki. 9. Przykłady objawów uszkodzeń Uszkodzenie piksela w środkowej części ekranu Niepewny kontakt złącza kabla LVDS przerwana transmisja danych Uszkodzenie kilku pojedynczych pikseli Pojedyncza pozioma linia błąd skanowania Uszkodzenie klastera pikseli Pionowa linia w dolnej części ekranu (uszkodzone sterowanie danych w trybie podwójnego skanowania) Uszkodzenie złącza elastycznej taśmy przewodów transmisji danych

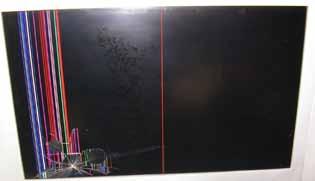

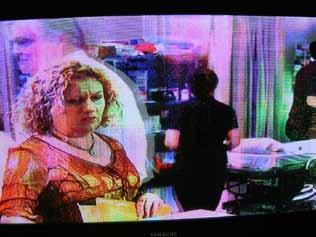

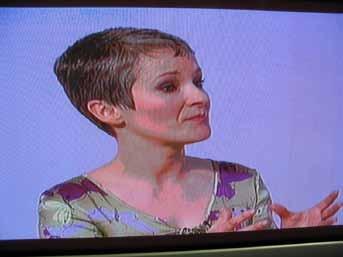

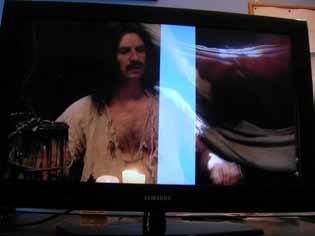

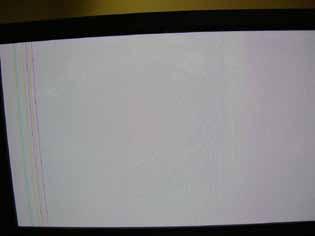

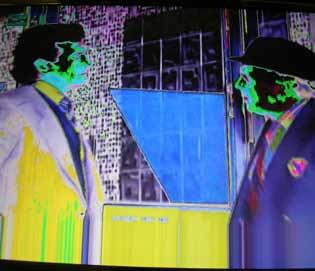

7 Uszkodzenie złącza elastycznej taśmy przewodów transmisji danych Nieprawidłowa regulacja skanowania lub podtrzymania Plamienie koloru albo nieprawidłowa regulacja skanowania lub podtrzymania Nieprawidłowy kod panelu Nieprawidłowa regulacja skanowania lub podtrzymania Błąd sterowania danymi Uszkodzenia mechaniczne (pęknięcie) panelu }
