1 REFLEKTOMETR IMPULSOWY IR 01 Instrukcja obsługi

2 SPIS TREŚCI 1. UJĘCIE OGÓLNE 2. SPECYFIKACJE TECHNICZNE 3. SPOSÓB PRACY

3 1. UJĘCIE OGÓLNE Zadaniem reflektometru IR 01 jest właściwe umiejscowienie przewodów alarmowych w stosunku do rury stalowej umieszczonej w rurze preizolowanej oraz armaturze. Urządzenie to kontroluje odchylenie od impedancji 211 Om przewodów alarmowych umieszczonych w rurach i złączkach preizolowanych oraz określa miejsce awarii. Dzięki liniom na jego ekranie (które przedstawiają minimalną i maksymalną wartość właściwej impedancji) istnieje możliwość bardzo szybkiego ustalenia, czy element poddawany próbie jest sprawny, czy wadliwy.

4 2. SPECYFIKACJE TECHNICZNE 2.1 OŚ PIONOWA (pomiar impedancji) - czas narastania impulsów wyjściowych 1 ns - napięcie impulsów wyjściowych ok. 2 V - liczba zakresów - oś "Y" 3 (rura, złączka, makro) - dokładność dot. czułości 5% 2.2 OŚ POZIOMA (pomiar długości) - częstotliwość odświeżania ekranu 70 Hz - częstotliwość próbkowania 120 khz - liczba zakresów - oś "X" 3 zakres maks. długość 0.5 m/div 4.5 m 1.0 m/div 9.0 m 2.0 m/div 18.0 m - dokładność dot. czułości 5% 2.3 CRT (monitor ekranowy) - typ 6-calowy typ prostokątny - fosfor P31 - napięcie przyspieszenia około 2 kv - efektywna wielkość ekranu 8 x 10 div (1 div = 10 mm) - siatka nitek wewnętrzna - rotacja śladu dostarczyć (?) 2.4 WYMOGI DOTYCZĄCE ZASILANIA LINII - napięcie prąd zmienny 230 V +/- 10% - częstotliwość 50 Hz lub 60 Hz - pobór mocy około 40 VA 2.5 SPECYFIKACJE MECHANICZNE - wymiary: szer. 310 x wys. 150 x głęb. 455 (mm) - masa około 8 kg 2.6 OSPRZĘT - przewód zasilania 1 szt. - sonda (ze znacznikiem 210 Om) 1 szt. - przewód łączący (160 cm) 2 szt. - podręcznik użytkownika 1 szt.

5 3. SPOSÓB PRACY 3.1 WPROWADZENIE DO PANELU PRZEDNIEGO (patrz Rysunek 1) (5) - ZASILANIE Przełącznik główny zasilania przyrządu. Kiedy przełącznik jest włączony, dioda LED (4) jest również zapalona. (1) - INTEN Regulacja jaskrawości śladu. (2) - OGNISKOWANIE Do ustawiania ostrości śladu do najostrzejszego obrazu. (3) - ROTACJA Półstały potencjometr do osiowania śladu poziomego równolegle do linii siatki nitek. (11) - wejście (6) - przełącznik wyboru wzmocnienia wzmacniacza pionowego (10) - przełącznik wyboru zakresu pomiaru (7) - regulacja pozioma pozycjonowania śladu (9) - regulacja pionowa pozycjonowania śladu (8) - GND - końcówka uziemienia ramki montażowej urządzenia 3.2 WPROWADZENIE DO PANELU TYLNEGO (patrz Rysunek 2) (12) - złącze wejściowe zasilania prądu zmiennego Należy podłączyć do tego złącza przewód zasilania prądu zmiennego. (13) - BEZPIECZNIK T 0.5 A/250 V

6 Rysunek 1 Rysunek 2

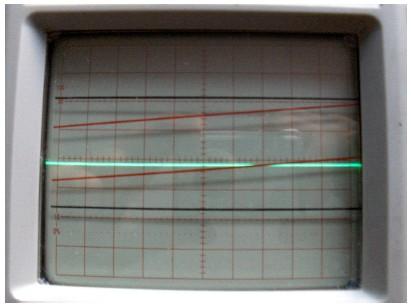

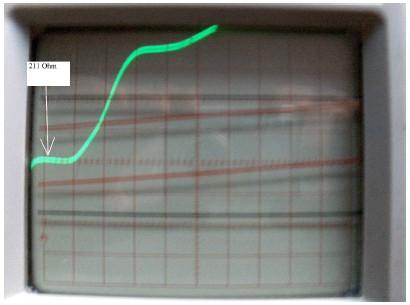

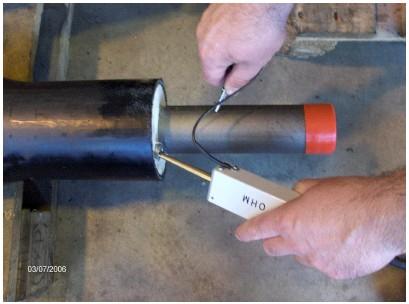

7 3.3 DZIAŁANIE / OBSŁUGA 1. Należy włączyć ZASILANIE [przełącznik POWER] i upewnić się, czy dioda LED zasilania jest włączona. Po upływie około 20 sekund na ekranie CRT pojawi się wskaźnik. 2. Należy ustawić ślad do uzyskania odpowiedniej jaskrawości i obrazu za pomocą odpowiednio regulacji INTEN i regulacji FOCUS [ogniskowanie]. 3. Należy zorientować ślad w stosunku do poziomej linii środkowej siatki poprzez ustawienie pokrętła (9) i (3) - możliwość regulacji za pomocą śrubokręta (patrz Rysunek 3). 4. Należy podłączyć sondę z kablem do końcówki INPUT [wejście] (11). 5. Należy ustawić przełącznik (6) i (10) w położeniu związanym z elementem poddawanym próbie, np. rurą 12 m - przełącznik (6) - położenie "rura" - przełącznik (11) - położenie "2.0 m/div" 6. Należy ustawić w odpowiednich położeniach regulatory (7) i (9), tak aby znacznik 210 Om znajdował się na poziomej linii środkowej (patrz Rysunek 4). 7. Należy podłączyć górną część sondy do przewodu alarmowego i podłączyć kabel z zaciskami szczękowymi do rury stalowej (patrz Rysunek 5). 8. Jeżeli element poddawany próbie jest sprawny, ślad powinien być umiejscowiony pomiędzy liniami oznaczającymi ograniczenia. Dla rur - linie czerwone Dla złączek - czarne (patrz Rysunek 6). W przypadku gdy element ulegnie awarii i widać jedynie część śladu (patrz Rysunek 7), ważne jest, aby ustawić przełącznik (10) w położenie "makro". Widać wtedy cały ślad i należy określić miejsce oraz typ uszkodzenia (patrz Rysunek 8). Ważne!!! Dla przełącznika (10) w położeniu "makro" nie ma linii ograniczeń.

8 Rysunek 3 Rysunek 4

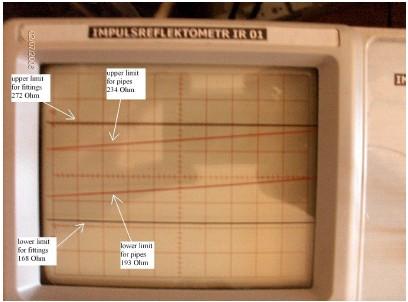

9 Rysunek 5 Rysunek 6 Legenda: upper limit for fittings - limit górny dla złączek upper limit for pipes - limit górny dla rur lower limit for fittings - limit dolny dla złączek lower limit for pipes - limit dolny dla rur

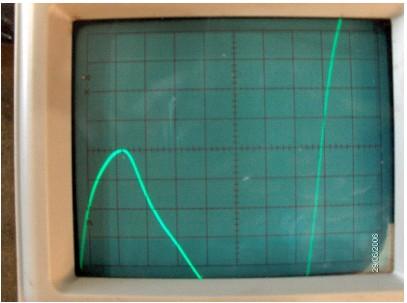

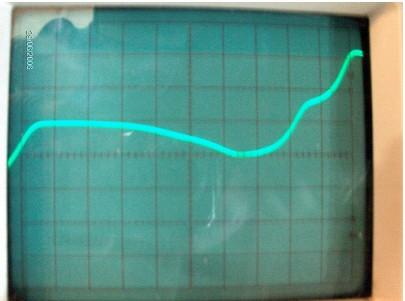

10 Rysunek 7 Rysunek 8
