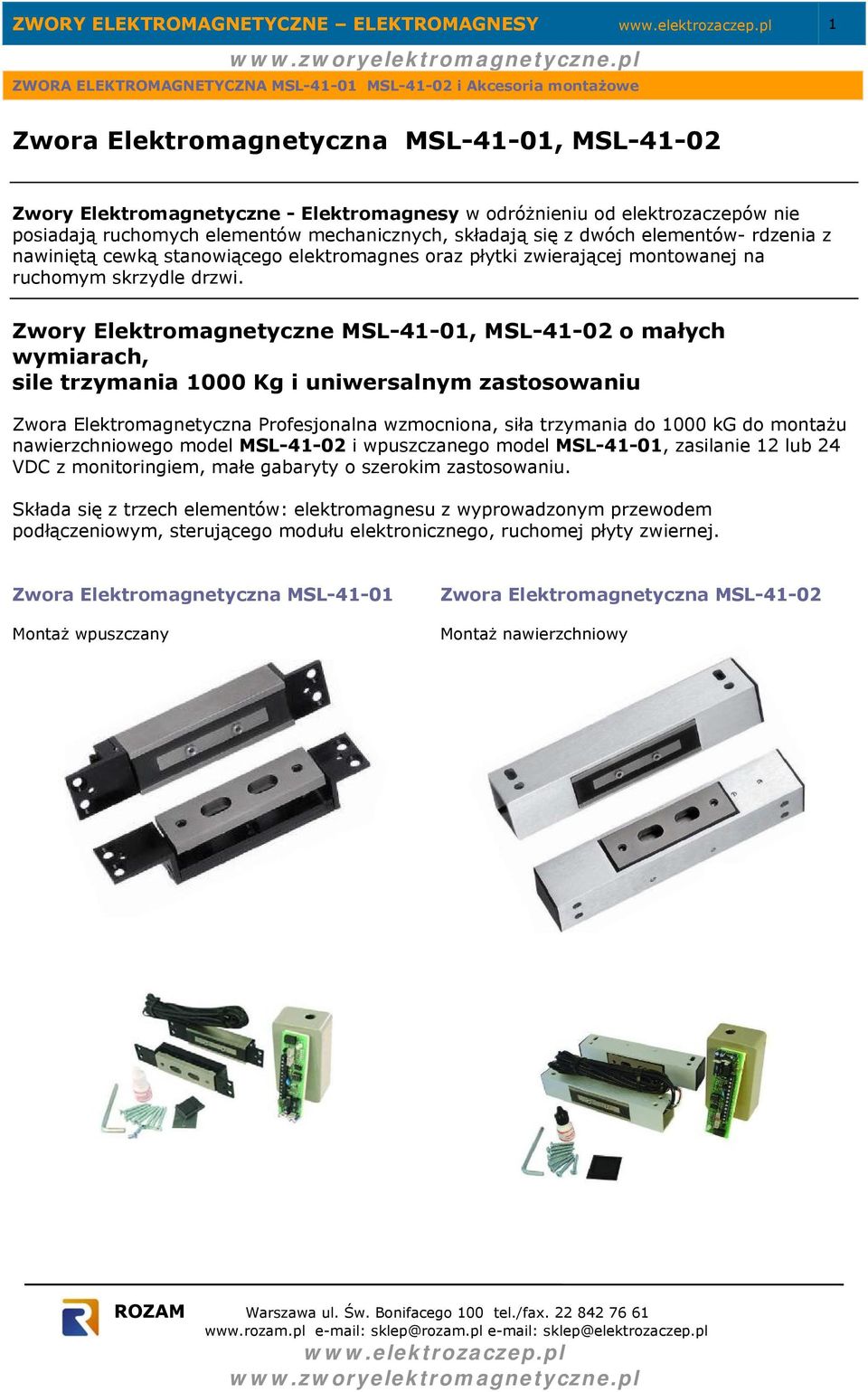

1 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 1 Zwora Elektromagnetyczna MSL-41-01, MSL Zwory Elektromagnetyczne - Elektromagnesy w odróżnieniu od elektrozaczepów nie posiadają ruchomych elementów mechanicznych, składają się z dwóch elementów- rdzenia z nawiniętą cewką stanowiącego elektromagnes oraz płytki zwierającej montowanej na ruchomym skrzydle drzwi. Zwory Elektromagnetyczne MSL-41-01, MSL o małych wymiarach, sile trzymania 1000 Kg i uniwersalnym zastosowaniu Zwora Elektromagnetyczna Profesjonalna wzmocniona, siła trzymania do 1000 kg do montażu nawierzchniowego model MSL i wpuszczanego model MSL-41-01, zasilanie 12 lub 24 VDC z monitoringiem, małe gabaryty o szerokim zastosowaniu. Składa się z trzech elementów: elektromagnesu z wyprowadzonym przewodem podłączeniowym, sterującego modułu elektronicznego, ruchomej płyty zwiernej. Zwora Elektromagnetyczna MSL Montaż wpuszczany Zwora Elektromagnetyczna MSL Montaż nawierzchniowy

Zwory Elektromagnetyczne MSL-41-01, MSL-41-02 o małych wymiarach, sile trzymania 1000 Kg i uniwersalnym zastosowaniu Zwora Elektromagnetyczna Profesjonalna wzmocniona, siła trzymania do 1000 kg do

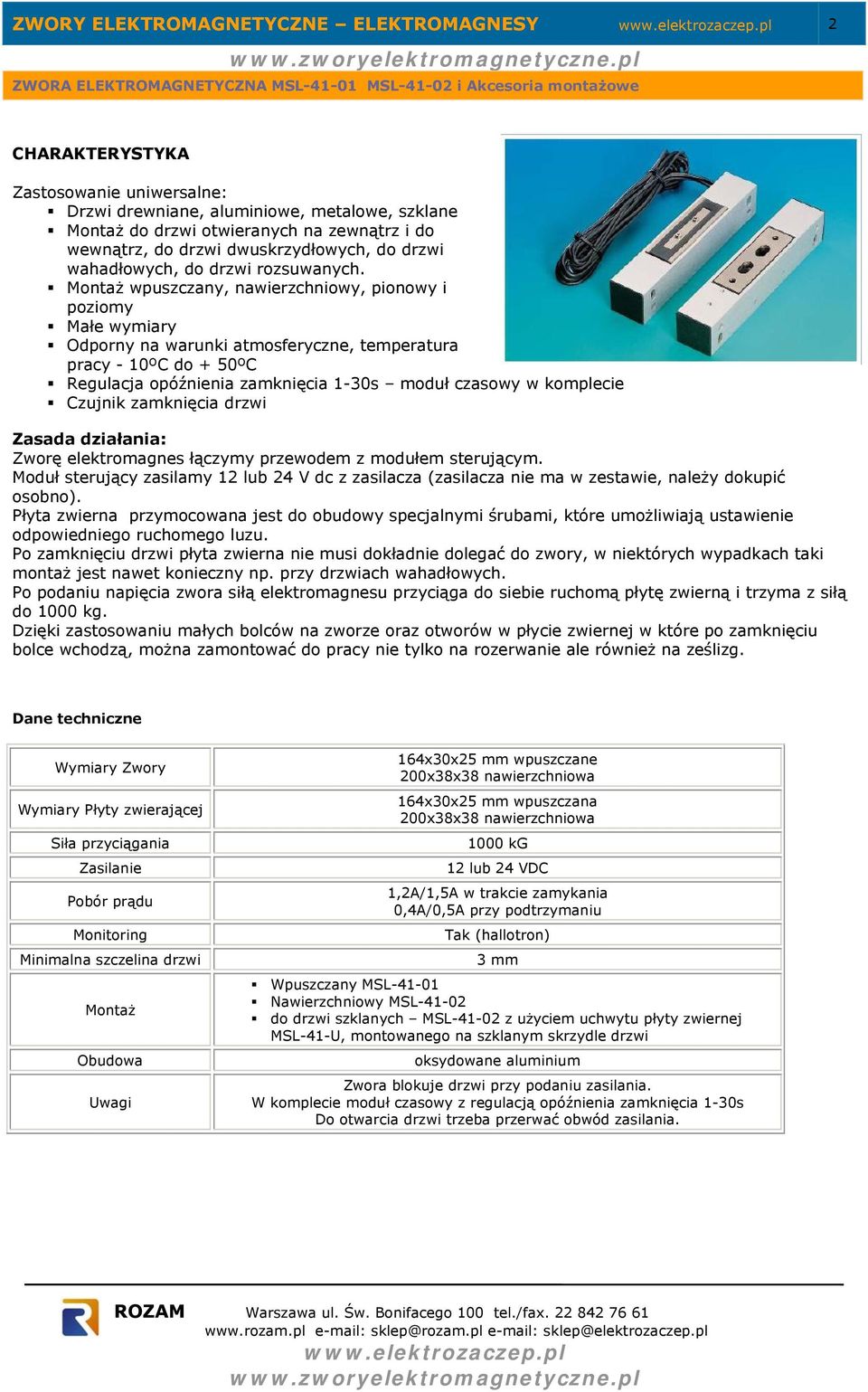

2 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 2 CHARAKTERYSTYKA Zastosowanie uniwersalne: Drzwi drewniane, aluminiowe, metalowe, szklane Montaż do drzwi otwieranych na zewnątrz i do wewnątrz, do drzwi dwuskrzydłowych, do drzwi wahadłowych, do drzwi rozsuwanych. Montaż wpuszczany, nawierzchniowy, pionowy i poziomy Małe wymiary Odporny na warunki atmosferyczne, temperatura pracy - 10ºC do + 50ºC Regulacja opóźnienia zamknięcia 1-30s moduł czasowy w komplecie Czujnik zamknięcia drzwi Zasada działania: Zworę elektromagnes łączymy przewodem z modułem sterującym. Moduł sterujący zasilamy 12 lub 24 V dc z zasilacza (zasilacza nie ma w zestawie, należy dokupić osobno). Płyta zwierna przymocowana jest do obudowy specjalnymi śrubami, które umożliwiają ustawienie odpowiedniego ruchomego luzu. Po zamknięciu drzwi płyta zwierna nie musi dokładnie dolegać do zwory, w niektórych wypadkach taki montaż jest nawet konieczny np. przy drzwiach wahadłowych. Po podaniu napięcia zwora siłą elektromagnesu przyciąga do siebie ruchomą płytę zwierną i trzyma z siłą do 1000 kg. Dzięki zastosowaniu małych bolców na zworze oraz otworów w płycie zwiernej w które po zamknięciu bolce wchodzą, można zamontować do pracy nie tylko na rozerwanie ale również na ześlizg. Dane techniczne Wymiary Zwory Wymiary Płyty zwierającej Siła przyciągania Zasilanie Pobór prądu Monitoring Minimalna szczelina drzwi Montaż Obudowa Uwagi 164x30x25 mm wpuszczane 200x38x38 nawierzchniowa 164x30x25 mm wpuszczana 200x38x38 nawierzchniowa 1000 kg 12 lub 24 VDC 1,2A/1,5A w trakcie zamykania 0,4A/0,5A przy podtrzymaniu Tak (hallotron) 3 mm Wpuszczany MSL Nawierzchniowy MSL do drzwi szklanych MSL z użyciem uchwytu płyty zwiernej MSL-41-U, montowanego na szklanym skrzydle drzwi oksydowane aluminium Zwora blokuje drzwi przy podaniu zasilania. W komplecie moduł czasowy z regulacją opóźnienia zamknięcia 1-30s Do otwarcia drzwi trzeba przerwać obwód zasilania.

Montaż wpuszczany, nawierzchniowy, pionowy i poziomy Małe wymiary Odporny na warunki atmosferyczne, temperatura pracy - 10ºC do + 50ºC Regulacja opóźnienia zamknięcia 1-30s moduł czasowy w komplecie

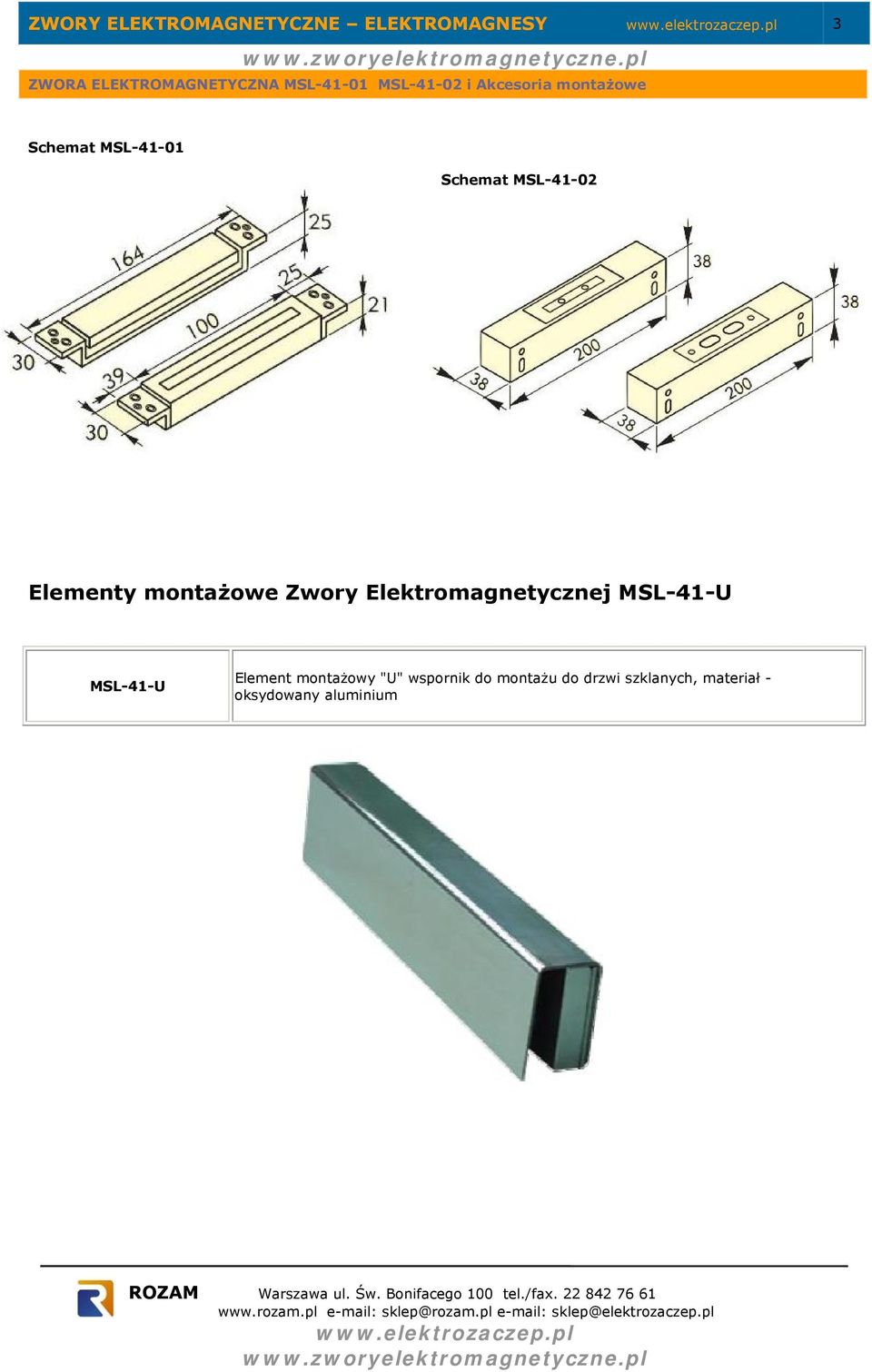

3 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 3 Schemat MSL Schemat MSL Elementy montażowe Zwory Elektromagnetycznej MSL-41-U MSL-41-U Element montażowy "U" wspornik do montażu do drzwi szklanych, materiał - oksydowany aluminium

Elektromagnetycznej MSL-41-U MSL-41-U Element montażowy

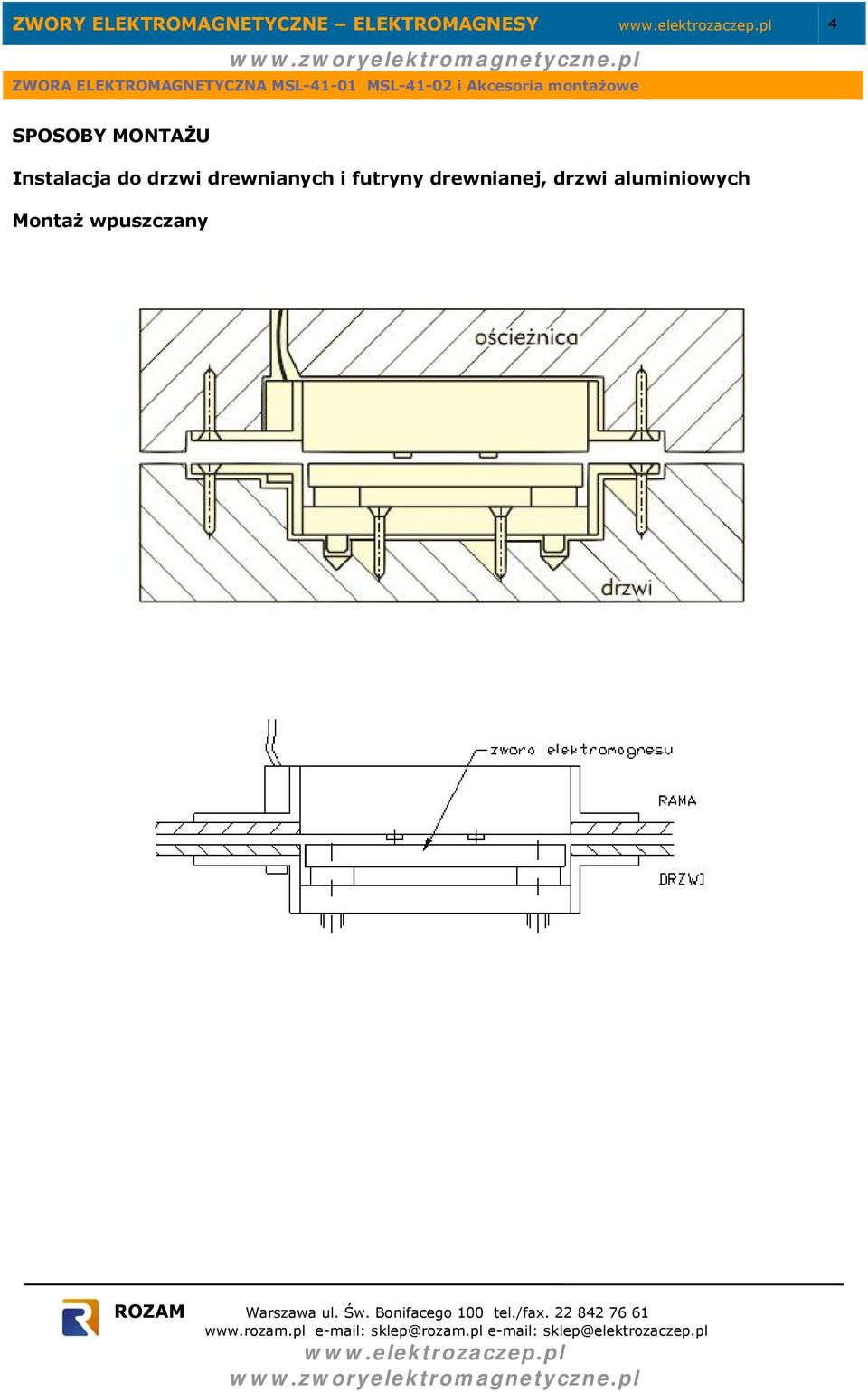

4 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 4 SPOSOBY MONTAŻU Instalacja do drzwi drewnianych i futryny drewnianej, drzwi aluminiowych Montaż wpuszczany

5 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 5 Montaż nawierzchniowy Sprawdzić wielkość szczeliny między drzwiami a ramą. Szczelina powinna mieć od 3 do 8mm. Istotna jest wytrzymałość powierzchni w miejscu montażu urządzenia. Urządzenie powinno być zamocowane w odległości ok. 200mm od środka magnesu do krawędzi drzwi. Sprawdzić czy powierzchnie czołowe drzwi i ramy są ze sobą zrównane. Jeśli nie - należy doprowadzić do zrównania tych powierzchni. Magnes należy zamocować tak, aby powierzchnia czołowa magnesu była na równi z ramą drzwi, lub wystawała z ramy, a drzwi otwierały się swobodnie Poprowadzić przewody wzdłuż ramy. Podłączyć urządzenie PCB i sprawdzić jego działanie.

Sprawdzić czy powierzchnie czołowe drzwi i ramy są ze sobą zrównane. Jeśli nie - należy doprowadzić do zrównania tych powierzchni.

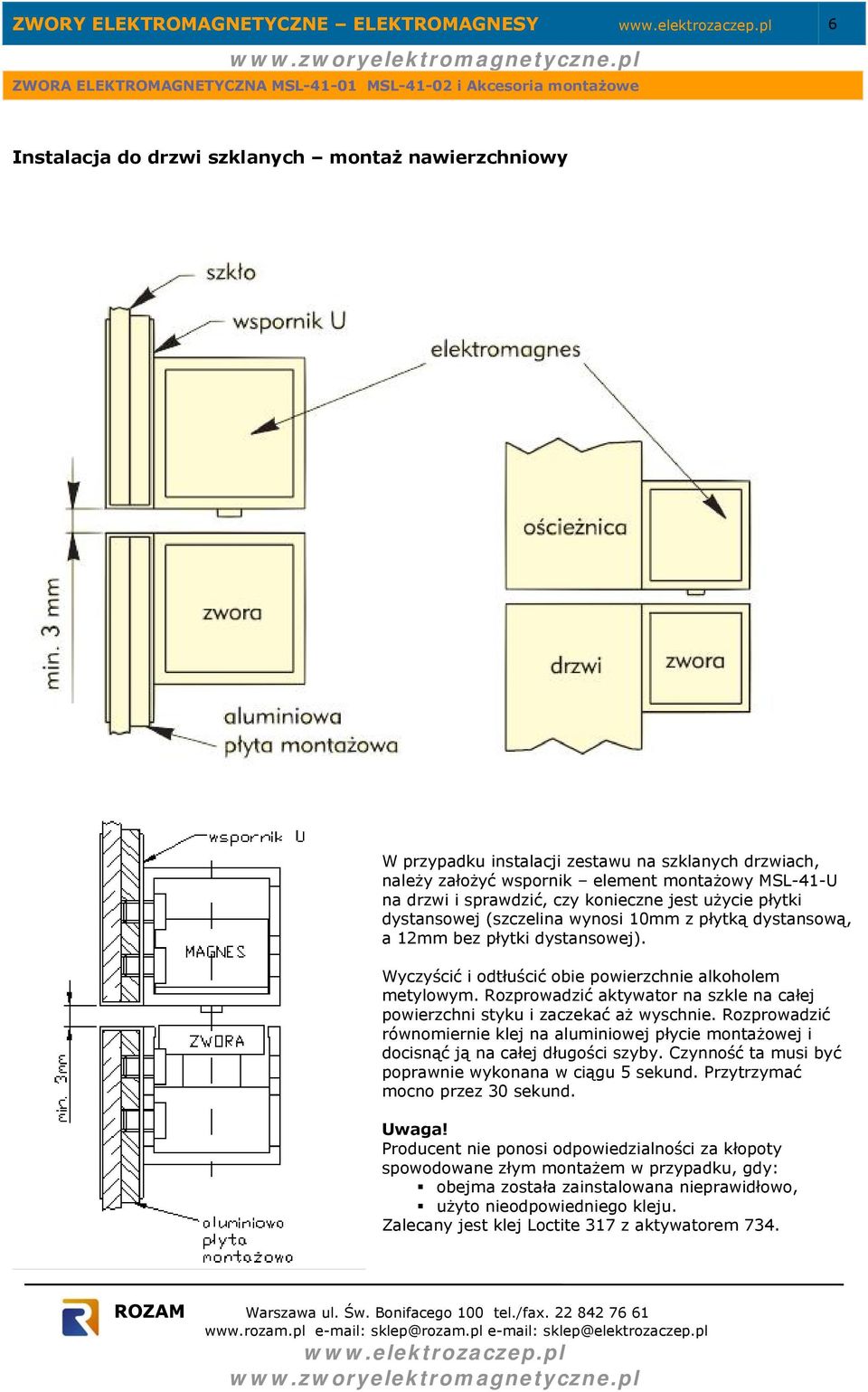

6 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 6 Instalacja do drzwi szklanych montaż nawierzchniowy W przypadku instalacji zestawu na szklanych drzwiach, należy założyć wspornik element montażowy MSL-41-U na drzwi i sprawdzić, czy konieczne jest użycie płytki dystansowej (szczelina wynosi 10mm z płytką dystansową, a 12mm bez płytki dystansowej). Wyczyścić i odtłuścić obie powierzchnie alkoholem metylowym. Rozprowadzić aktywator na szkle na całej powierzchni styku i zaczekać aż wyschnie. Rozprowadzić równomiernie klej na aluminiowej płycie montażowej i docisnąć ją na całej długości szyby. Czynność ta musi być poprawnie wykonana w ciągu 5 sekund. Przytrzymać mocno przez 30 sekund. Uwaga! Producent nie ponosi odpowiedzialności za kłopoty spowodowane złym montażem w przypadku, gdy: obejma została zainstalowana nieprawidłowo, użyto nieodpowiedniego kleju. Zalecany jest klej Loctite 317 z aktywatorem 734.

Wyczyścić i odtłuścić obie powierzchnie alkoholem metylowym. Rozprowadzić aktywator na szkle na całej powierzchni styku i zaczekać aż wyschnie.

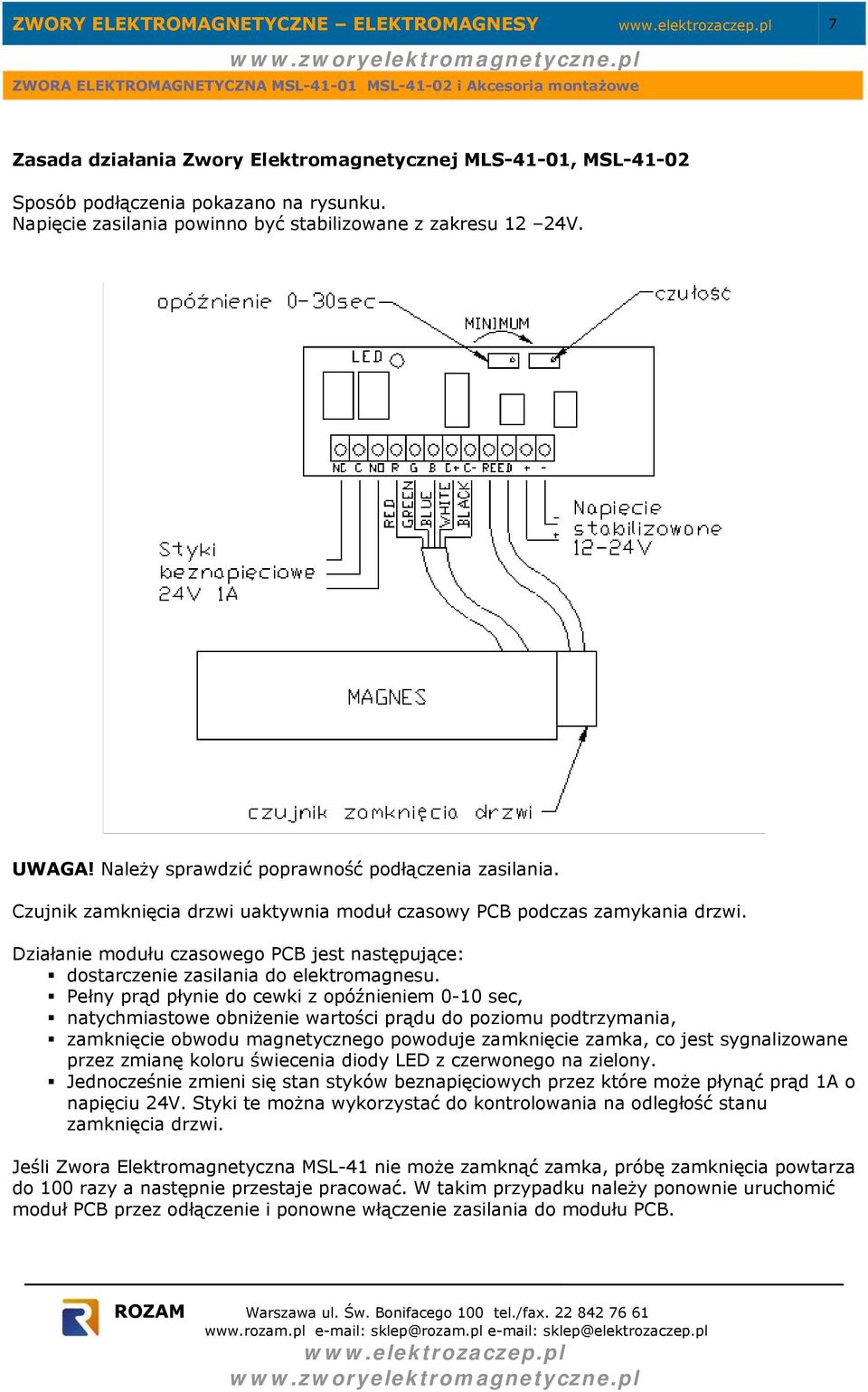

7 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 7 Zasada działania Zwory Elektromagnetycznej MLS-41-01, MSL Sposób podłączenia pokazano na rysunku. Napięcie zasilania powinno być stabilizowane z zakresu 12 24V. UWAGA! Należy sprawdzić poprawność podłączenia zasilania. Czujnik zamknięcia drzwi uaktywnia moduł czasowy PCB podczas zamykania drzwi. Działanie modułu czasowego PCB jest następujące: dostarczenie zasilania do elektromagnesu. Pełny prąd płynie do cewki z opóźnieniem 0-10 sec, natychmiastowe obniżenie wartości prądu do poziomu podtrzymania, zamknięcie obwodu magnetycznego powoduje zamknięcie zamka, co jest sygnalizowane przez zmianę koloru świecenia diody LED z czerwonego na zielony. Jednocześnie zmieni się stan styków beznapięciowych przez które może płynąć prąd 1A o napięciu 24V. Styki te można wykorzystać do kontrolowania na odległość stanu zamknięcia drzwi. Jeśli Zwora Elektromagnetyczna MSL-41 nie może zamknąć zamka, próbę zamknięcia powtarza do 100 razy a następnie przestaje pracować. W takim przypadku należy ponownie uruchomić moduł PCB przez odłączenie i ponowne włączenie zasilania do modułu PCB.

Działanie modułu czasowego PCB jest następujące: dostarczenie zasilania do elektromagnesu.
