TV LCD LED Samsung seria UE**Fxxxx
|
|
|
- Henryk Muszyński
- 7 lat temu
- Przeglądów:
Transkrypt
1 TV LCD LED Samsung seria UE**Fxxxx Algorytmy diagnozowania telewizora w przypadku zakłóceń wyświetlania obrazu. Zrozumienie przebiegu sygnałów (ścieżek sygnałowych) jest niezbędne do skutecznego rozwiązywania problemów związanych z nieprawidłowym funkcjonowaniem opisywanych telewizorów. Modele telewizorów LED firmy Samsung rocznika 2013 (UExxFxxxx) zawierają porty wejściowe sygnałów dla płyty głównej, które są przez nią dekodowane, a następnie przetwarzane przez procesor: FOX CPU (w seriach telewizorów F7500 i F8000), X12 CPU (w seriach od F6300 do F7100) lub X13 CPU (dla serii od F4000 do F5050). Płyta główna generuje także wyświetlenie logo w trakcie inicjalizacji pracy telewizora, które pojawia się na krótki czas w tym czasie, a które może być wyłączone w menu głównym telewizora. Test wyświetlania na ekranie znaków OSD i test obrazu przeznaczonego dla użytkownika są dostępne w standardowych menu. Również menu serwisowe zawierające wybierane wzorcowe obrazy kontrolne, które można wykorzystać do testowania działania płyty głównej. Dla modeli o częstotliwości ramki 120Hz lub 240Hz, sygnał danych wizyjnych jest doprowadzany przez kabel LVDS do płyty T-Con, tutaj procesor FRC (Frame Rate Control sterownik współczynnika odświeżania ramki) i procesor T-CON (sterownik czasowej synchronizacji przebiegów dla wyświetlacza) są z sobą połączone. Dostępne są trzy zestawy wzorcowych obrazów testowych do kontroli funkcjonowania płyty T-CON. Obrazy kontrolne z sekcji FRC są oznakowane jako FRC Pres Test (obraz testowy na wejściu układu FRC) i FRC Post Test (obraz testowy po przejściu obwodów FRC). Do dyspozycji jest również SOC T-CON Test (obraz do testowania obwodów płyty T-CON), który jest

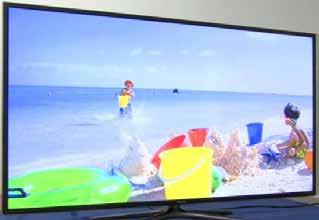

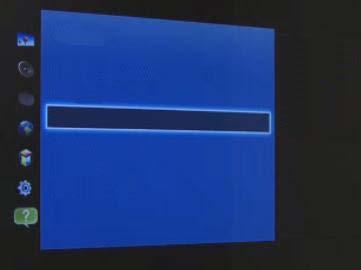

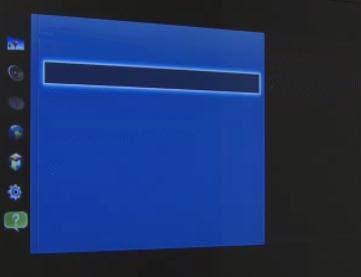

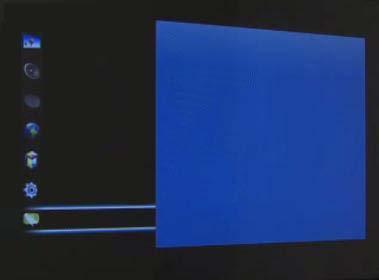

![Test wyświetlania i jakości obrazu 1. Nacisnąć przycisk [ MENU ] na pilocie zdalnego sterowania. Następnie wybrać opcję (Support) fot. 1. 4.](/docs-images/74/69649751/images/2-1.jpg "Telewizor rozpocznie wyświetlanie obrazu testowego dla diagnozowania działania płyty głównej (obraz testowy 1 Pattern 1) fot. 4.")
2 generowany przez procesor T-CON na płycie z tym układem. Stąd, ostatecznie obrobiony sygnał wizyjny jest doprowadzany do panelu wyświetlacza. Uwaga: Na platformie X13 (modele serii od F4000 do F5050), nie ma obwodów FRC. Dlatego też obrazy testowe dotyczące obwodów FRC nie są dostępne. Test wyświetlania i jakości obrazu 1. Nacisnąć przycisk [ MENU ] na pilocie zdalnego sterowania. Następnie wybrać opcję (Support) fot Telewizor rozpocznie wyświetlanie obrazu testowego dla diagnozowania działania płyty głównej (obraz testowy 1 Pattern 1) fot. 4. Sprawdzić obraz pod kątem jakichkolwiek nieprawidłowości i jakości odtwarzania. Obraz DŸwiêk Kana³ Sieæ Smart System Zdalne sterowanie e-manual Aktualizacja oprogramowania Tryb u ytkowania Dom Kontakt z firm¹ Samsung Fot Jeżeli zostaną stwierdzone wady, wybrać Tak ( Yes ) fot. 5. Fot Wybrać opcję autodiagnozy (Self Diagnosis). Czy problem z wyœwietlaniem obrazu jest widoczny na teœcie obrazu? Zdalne sterowanie e-manual Aktualizacja oprogramowania Tryb u ytkowania Kontakt z firm¹ Samsung Dom Testowanie obrazu, dÿwiêku i sygna³u telewizora Test dÿwiêku Informacja o sygnale Rozwi¹zywanie problemów Reset Tak Nie Poka ponownie Fot W następnym kroku na ekranie telewizora zostaje wyświetlony obraz testowy dla kontroli i diagnozy płyty modułu T-CON generowany przez sekcję obwodów FRC (obraz kontrolny 2 Pattern 2) fot. 6. Fot Wybrać linię test obrazu (Picture Test) fot. 3. Test dÿwiêku Kontrola sterowania ruchem Informacja o sygnale Reset Testowanie obrazu, telewizora. Wykonywanie testu jest zalecane w przypadku wyst¹pienia problemów z obrazem telewizora. Fot. 3 Fot Ponownie, jeśli zostaną stwierdzone jakiekolwiek wady, wybrać Tak ( Yes ) Fot. 7.

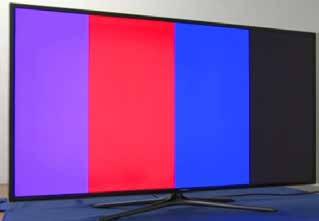

3 Czy problem z wyœwietlaniem obrazu jest widoczny na teœcie obrazu? Tak Nie Poka ponownie Tabela. 1 Wyniki testu obrazu Main Board [ Pattern 1 ] T-CON Pre [ Pattern 2 ] T-CON Post [ Pattern 3 ] OK OK OK Potencjalna przyczyna Źródło sygnału / kable OK OK Płyta główna OK Płyta T-CON / kable LVDS Panel wyświetlacza Fot Teraz odtworzony zostanie inny obraz kontrolny, tym razem z procesora modułu T-CON (obraz testowy 3 Pattern 3) fot. 8. Test modułu T-CON 1. Sprawdzić złącza sygnałów LVDS i złącza na panelu wyświetlacza pod kątem ewentualnych niewłaściwych połączeń fot. 10. Fot Ponownie, jeśli zauważone zostaną nieprawidłowości, wybrać Tak ( Yes ). Pojawi się okno z wynikami kontroli fot. 9. Fot Włączyć telewizor i dokonać sprawdzenia stanu (świecenia lub nie) trzech diod LED na module T-CON pokazanych na fotografii 11. Test 1 Test 2 Test 3 Z³y Z³y Z³y Proszê skontaktowaæ siê centrum Serwisowym. Przygotowaæ dla uzyskania pomocy technicznej nastêpuj¹ce informacje: Kod modelu: UN55FF6400 Wersja oprogramowania: T-MST12AKUC Numer seryjny: Z6MY3CAD100012D Zamknij Fot. 9 Diagnozę usterek w zależności od wyników testu obrazu pokazano w tabeli 1. Uwaga: Na platformie X13 (serie od F4000 do F5050), obrazy kontrolne 2 i 3 nie są dostępne. Fot Sprawdzić skrajną po prawej diodę LED (patrz strzałka na fot. 12). Powinno zostać zmierzone 17V. Jeśli dioda jest wyłączona, objawem będzie brak obrazu.

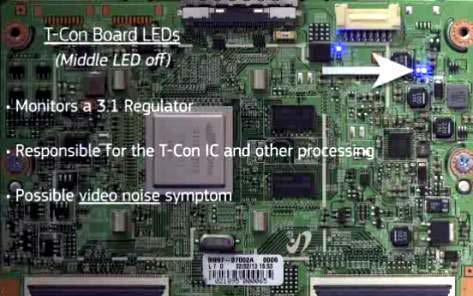

4 (Prawa dioda wy³.) Konwerter DC-DC dla sterowania panelem Zmierzyæ napiêcie 17V Mo liwy brak obrazu Fot Na środkowej diodzie LED powinno zostać zmierzone napięcie 3.1V. Jeśli dioda jest wyłączona, na ekranie należy spodziewać się szumu wizyjnego fot. 13. (Œrodkowa dioda wy³.) Monitoruje regulator 3.1V Odpowiada za uk³. scalony T-CON i inne procesory Mo liwe objawy szumu wizyjnego Fot Na diodzie lewej zmierzona wartość powinna wynosić 12V. Jeśli dioda LED nie będzie świeciła, na ekranie TV nie będzie obrazu fot. 14. (Lewa dioda wy³.) Monitoruje regulator 12V Fot Jeżeli żaden z portów nie wygląda na uszkodzony, lecz telewizor nadal nie wyświetla obrazu z wejść sygnałów HDMI, należy podejrzewać uszkodzenie układu scalonego IC604, jego otoczenie i układy na płycie głównej. 3. Jeśli jeden z portów HDMI działa prawidłowo, a inne nie, może to być spowodowane napięciem pochodzącym z któregoś z urządzeń zewnętrznych. 4. Podłączyć kabel HDMI do portu HDMI i włączyć telewizor. Wybierać odbiór sygnału ze źródła (portu), które jest aktualnie używane. Gdy jest uszkodzony, wszystkie diody wy³. Mo liwy brak obrazu Fot Jeżeli jedna lub więcej diod nie świeci (jest wyłączona), należy wymienić moduł T-CON. Kontrola toru HDMI 1. Sprawdzić wszystkie porty sygnałów HDMI pod kątem obecności ewentualnych uszkodzeń mechanicznych. Fot Sprawdzić napięcie dla każdego portu na odpowiednim wyprowadzeniu patrz tabela 2. Dla każdego portu na wskazanym pinie powinno zostać zmierzone 5V fot. 17.
5 Tabela 2. Napięcia na wyprowadzeniach złączy HDMI dla poszczególnych portów Port HDMI Kontakt złącza HDMI 1 pin 3 HDMI 2 pin 6 HDMI 3 pin 8 HDMI 4 pin 11 Fot Jeśli napięcia te nie są obecne, sprawdzić, czy kabel HDMI jest prawidłowy i w dobrym stanie oraz czy jest właściwie podłączony. Jeśli kabel działa, przepisać zawartość pamięć.
