Program serwisowy pralki Beko model WA 2006

Transkrypt

1 Program serwisowy pralki Beko model WA 00 Program serwisowy pralki Beko model WA 00 Włączenie programu serwisowego Przy wyłączonym urządzeniu przełącznik wyboru programów ustawić na 90 C. Następnie nacisnąć przycisk Start/Pause, trzymać go przyciśniętym i włączyć urządzenie. Gdy dioda LED przycisku Start/Pause miga, program serwisowy jest uruchomiony. PROGRAM TESTUJĄCY Poprzez naciskanie przycisku Start/Pause poszczególne elementy wymienione w poniższej tabeli, będą kolejno aktywowane. Ważna uwaga Gdy wykryty zostanie błąd (np. H_ czujnik poziomu wody, patrz zdjęcie dolne na stronie następnej -) i jest on naprawiany, przed wymianą uszkodzonej części koniecznie najpierw sprawdzić, czy np. skorodowane są tylko kontakty lub nastąpiło ułamanie kabla itd. Bezpośrednio po naprawieniu urządzenia, dla kontroli, powinien zostać uruchomiony program testujący. Krok Element Funkcja Sygnalizacja 0 Blokada drzwiczek Zostaje zaryglowana H--- Elektronika Wersja oprogramowania Diody LED Wszystkie diody LED migają 8888 Gdy jest woda, aktywna jest pompa odpływu Silnik Obroty bębna w prawo Silnik Obroty bębna w lewo Silnik - wirowanie Wirowanie stopnie 8 Zawór WE Pranie wstępne 9 Zawór WE Pranie główne 8 0 Zawór WE Płukanie zmiękczające 9 Zawór WE Ciepła woda (nie występuje) 0 Wszystkie zawory WE Napełnienie do. poziomu Grzanie Grzanie i obroty bębna w prawo Pompa odpływowa Wypompowywanie Uwaga WE-zawór dopływu wody

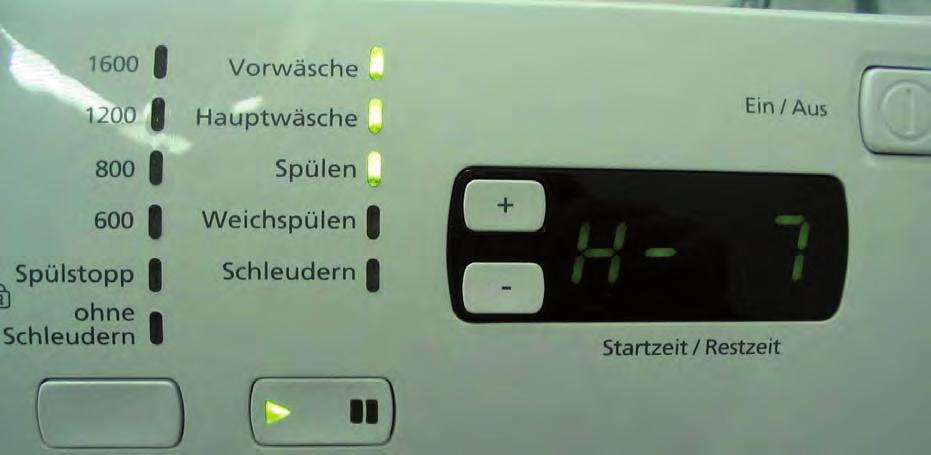

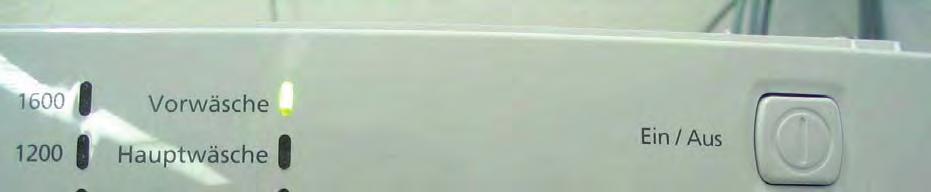

2 Program serwisowy pralki Beko model WA 00 Przykład błędu: NTC/Termistor Przykład błędu: Czujnik poziomu wody

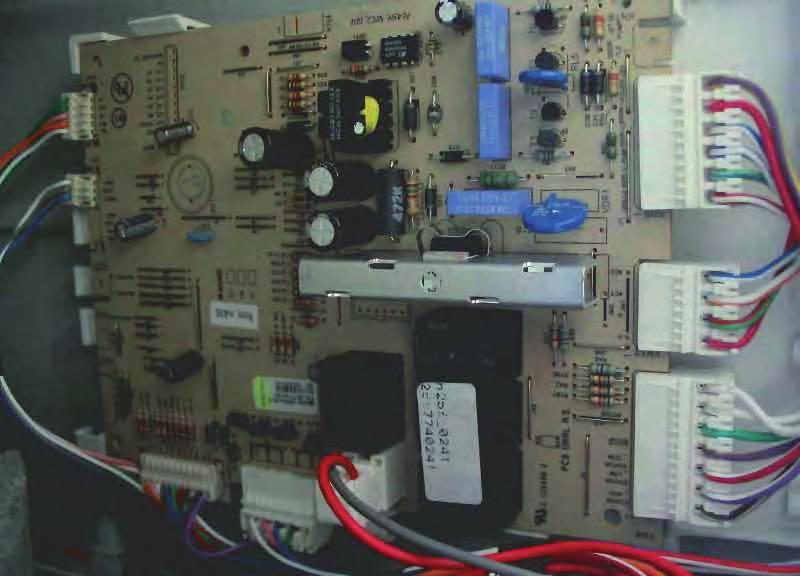

3 Moduł sterowania pralki Beko model WA 00- widok od strony elementów Moduł sterowania pralki Beko model WA 00 Moduł sterowania pralki Beko model WA 00- widok od strony elementów

4 Schemat ideowy modułu sterowania pralki Beko model WA 00 Schemat ideowy modułu sterowania pralki Beko model WA 00 Heater H Hot Water Valve Softener Main Wash Pre Wash Valve Valve Valve KN KN Motor KN9 8 R S Motor Control T DC Pump P 0 9 KN KN M Door Lock On/Off P

5 Schemat ideowy modułu sterowania pralki Beko model WA 00 Softener Main Wash Pre Wash Comman e Valve Valve VALVES AI KN Valve Control MAIN BOARD KN KN SEV. SEV. -V -V LPS NTC Water Level Sensor Start-Pause Concert Selection Switch Warning Lamp N

6 Kod błędu Element Błąd Skutek Opis przebiegu Czujnik NTC /Termistor Grzanie Zawór dopływu wody elektryczny lub zwarcie. Zawsze grzeje. Nie pobiera wody. Zwarcie triaka. Włączony poziom bezpieczeństwa. Nie grzeje. Nie grzeje. Grzanie jest zawsze włączone, temperatura stale wzrasta. Woda nie wpływa. Poziom wody stale wzrasta. Kody błędów pralki Beko model WA 00 - W przypadku, gdy czujnik NTC odczytuje błędne wartości lub gdy przekroczona jest wartość min/maks. - Program przebiega do końca na zimno. - Gdy uruchomiony zostaje nowy program, błąd jest kasowany - Program przebiega do końca na zimno. - Gdy uruchomiony zostaje nowy program, błąd jest kasowany. - Pobiera wodę do chłodzenia i wypompowuje do momentu, aż osiągnięty zostanie poziom ryglowania drzwiczek. - Otwiera drzwiczki - Gdy uruchomiony zostaje nowy program, błąd jest kasowany. - Sprawdza, czy po 0 sekundach zmienił się poziom wody, gdy nie czeka minutę a następnie próbuje ponownie. Gdy później woda ciągle jeszcze nie dopływa, wyświetlone zostaje ostrzeżenie, a urządzenie przechodzi do funkcji Pause (przerwa). Poprzez naciśnięcie przycisku Start/Pause pralka może zostać uruchomiona od nowa. - Gdy osiągnięty jest poziom przelania, wypompowuje aż do osiągnięcia poziomu ryglowania drzwiczek. - Wył. grzanie, gdy jest wł., bęben nie obraca się. Kod w trybie naprawczym Kod na wyśw. =dioda LED wł. 0 =dioda LED wył. H_ 0000 H_ 0000 H_ 000 Przy (włączeniu /wyłączeniu) lub ponownym uruchomieniu żaden błąd nie kasuje się automatycznie. H_ 0000 Ostrzeżenie dioda LED Dioda LED Płukanie miga. Kody błędów pralki Beko model WA 00 Pompa opróżniająca Woda nie wypływa. - Przekroczony czas wypompowywania. Gdy w ciągu minut poziom wody nie opada, pralka czeka minuty, a następnie próbuje ponownie. Łącznie 9- krotnie. Gdy także po tym jeszcze nie funkcjonuje, urządzenie przechodzi do trybu wyboru programów. Zwarcie triaka. Przy (włączeniu /wyłączeniu) żaden błąd nie kasuje się automatycznie. Przy (włączeniu /wyłączeniu) żaden błąd nie kasuje się automat.

7 Element Błąd Skutek Opis przebiegu Kod w trybie naprawczym Kod na wyśw. =dioda LED wł. 0 =dioda LED wył. Sygnalizacja ostrzegawcza dioda LED Ryglowanie drzwiczek Drzwiczki otwarte. Drzwiczki zamknięte, lecz brak sygnału. Brak dopływu wody, bęben nie obraca się. Program nie staruje. Pozostaje w trybie startu, aż do odbioru sygn. blokady drzwiczek. Czujnik poziomu wody Sensor nie funkcjonuje. Pompowanie przez minuty. H_ 00 Silnik Tachometr Panel obsługi Zwarcie triaka elektryczny elektryczny lub zwarcie Nagłe i niekontrolowane wirowanie. Bęben nie obraca się. Brak funkcji próby z 0-sekundowym odstępem. Odłączenie poprzez przekaźnik silnika. Wypompowuje. 8 prób w -minutowych interwałach. Odłączenie poprzez przekaźnik silnika. Wypompowuje. Przechodzi w tryb wyboru programów. 8 prób w -minutowych interwałach. Odłączenie poprzez przekaźnik silnika. Wypompowuje. Przechodzi w tryb wyboru programów. Pralka nie wykonuje jakiejkolwiek funkcji. Wyświetlany jest błąd. H_ 000 H_ 000 H_ 000 EEPROM Programator Aqua Stop Rozpoznanie piany elektryczny lub zwarcie Za dużo piany Brak funkcji Wyzwolony został przełącznik pływakowy Poziom wody jest wyższy od ustalonej wart. w kroku pomp. lub wirowania. Zawór WE zostaje odłączony. Wypompowanie. 0-sekundowy dopływ wody, następnie 0 sekund pompowanie. Cykl ten przebiega -krotnie, gdy nie następuje poprawa, program zakończony zostaje bez wirowania. H_ 000 H_ Dioda LED Płukanie zmięk. miga Dioda LED Pranie gł.miga LED Płukanie zmiękczające miga Kody błędów pralki Beko model WA 00
