1 PROJEKT BUDOWLANY-WYKONAWCZY TEMAT: Instalacja c.o. w budynku mieszkalnym przy ul. Górnych Wałów 31 w Gliwicach ADRES: Budynek wielorodzinny przy ul. Górnych Wałów 31 w Gliwicach, dz. nr 565 obręb Stare Miasto INWESTOR: Wspólnota Mieszkaniowa przy ul. Górnych Wałów 31 w Gliwicach Zgodnie z art. 20 ust. 4 pkt. 2 ustawy Prawo Budowlane (Dz. U. z 2006 r. Nr 156, poz.1118, z późn. zm.) oświadczamy, że niniejszy projekt budowlany został opracowany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. BRANŻA SANITARNA OPRACOWAŁ: mgr inż. Leszek HENDRYK PROJEKTOWAŁ: mgr inż. Krzysztof HENDRYK upr. bud. 283/1980; SLK/IS6352/09 marzec 2017 PUH TOSSIMEX SP. Z O.O GLIWICE, KOWNACKIEJ 2A KRZYSZTOF HENDRYK LESZEK HENDRYK TEL: KONTAKT@TOSSIMEX.PL Projekty Nadzory Wykonawstwo

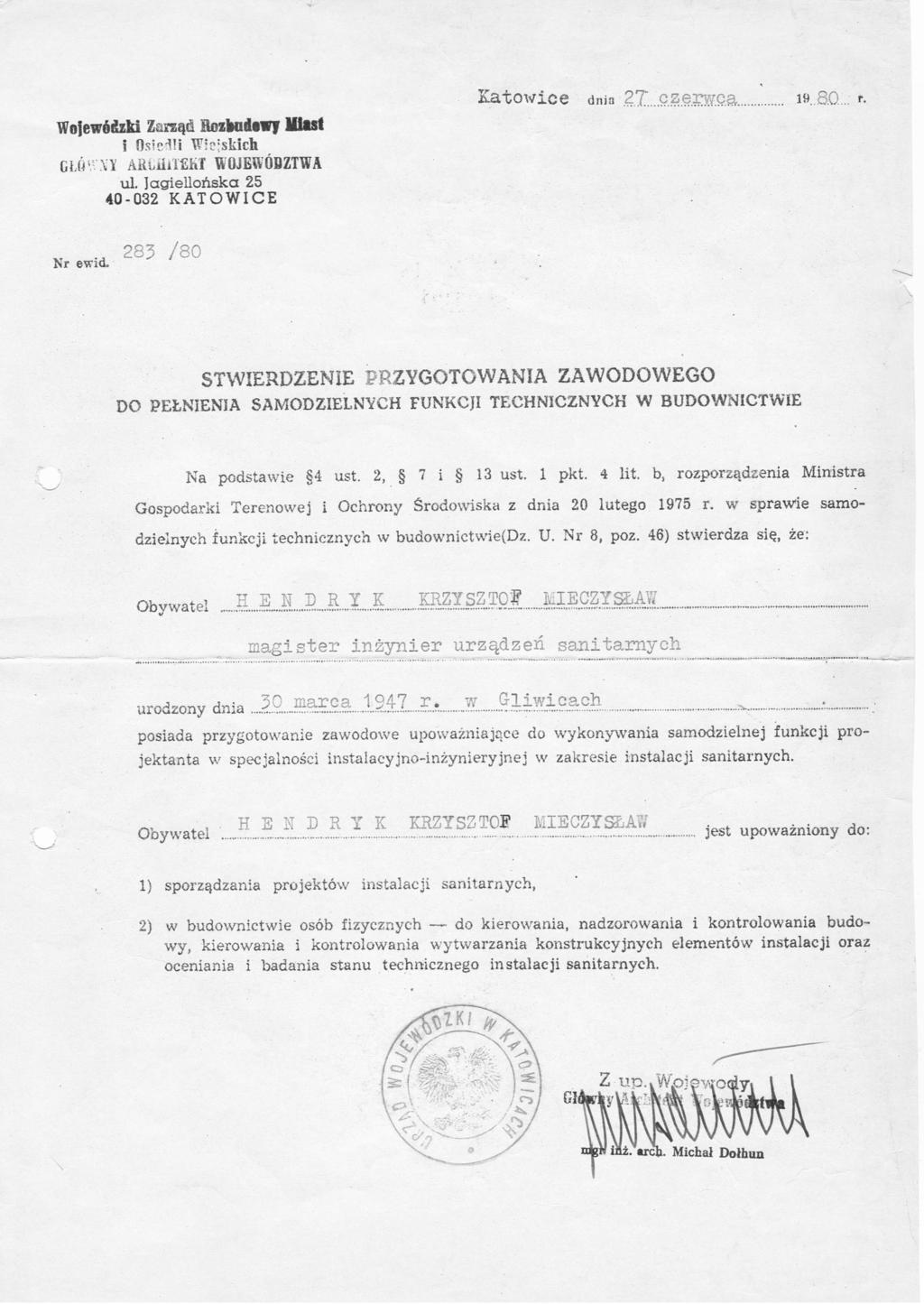

2 1. Uprawnienia projektanta

3 2. Zaświadczenie o przynależności do ŚOIIBs

4 Spis zawartości UPRAWNIENIA PROJEKTANTA 2 ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO ŚOIIBS 3 PRZEDMIOT I ZAKRES OPRACOWANIA 5 PODSTAWA OPRACOWANIA 5 STAN ISTNIEJĄCY OPIS BUDYNKU ISTNIEJĄCE ŹRÓDŁA CIEPŁA 6 6. ZAMIERZENIA PROJEKTOWE INSTALACJA CENTRALNEGO OGRZEWANIA Zapotrzebowanie na moc Zastosowanie zaworów termostatycznych Regulacja sieci rozprowadzającej Dobór nastaw wstępnych zaworów termostatycznych i regulacyjnych Grzejniki Rurociągi Armatura dodatkowa Dobór liczników energii cieplnej Obliczenia współczynników korekcyjnych WĘZEŁ CIEPLNY PRACE BUDOWLANE UWAGI DODATKOWE DANE OGÓLNE ZESTAWIENIE URZĄDZEŃ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES ROBÓT ISTNIEJĄCE OBIEKTY BUDOWLANE PRZEWIDYWANE ZAGROŻENIA ZAPOBIEGANIE ZAGROŻENIOM 13 Spis rysunków Rzut piwnic Rzut parteru Rzut 1 piętra Rozwinięcie instalacji 4/13

5 3. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany instalacji centralnego ogrzewania i adaptacji pomieszczenia piwnicznego na potrzeby wymiennikowni w budynku mieszkalnym przy ul. Górnych Wałów 31 w Gliwicach. Opracowanie obejmuje: obliczenie strat ciepła dla budynku. dobór wielkości grzejników i średnic przewodów rozprowadzających ciepło do grzejników. obliczenie nastaw wstępnych dla zaworów termostatycznych. dobór średnic zaworów oraz obliczenie nastaw wstępnych zaworów równoważących zlokalizowanych w skrzynkach przyłączeniowych do poszczególnych mieszkań, dobór ciepłomierzy lokatorskich na potrzeby rozliczenia kosztów zużycia ciepła. 4. Podstawa opracowania Projekt opracowano na podstawie: obowiązujących norm, wytycznych, normatywów i przepisów związanych z zakresem opracowania, katalogów oraz programów do doboru urządzeń rozpowszechnianych przez producentów urządzeń i armatury, zlecenia Inwestora, inwentaryzacji uzupełniającej wykonanej na potrzeby niniejszego opracowania. 5/13

6 5. Stan istniejący 5.1. Opis budynku Budynek mieszkalny zlokalizowany przy ulicy Górnych Wałów 31 jest obiektem 1-klatkowym, 2-kondygnacyjnym, z poddaszem i częściowo podpiwniczony. Budynek ten zlokalizowany jest na działce nr 565, obręb Stare Miasto. Budynek wykonany jest w technologii tradycyjnej z cegły pełnej, ściany zewnętrzne niedocieplone (docieplona tylko elewacja tylna, południowo-zachodnia), dach niedocieplony, okna stosunkowo nowe z PCV Istniejące źródła ciepła Lokale obecnie ogrzewane piecami kaflowymi lub piecami węglowymi kuchennymi. W łazienkach grzejniki elektryczne. Istniejące źródła ciepła przeznaczone do demontażu. 6. Zamierzenia projektowe 6.1. Instalacja centralnego ogrzewania W ramach inwestycji przewiduje się likwidację pieców kaflowych i wykonanie instalacji centralnego ogrzewania zasilanej z projektowanej wymiennikowni ciepła. Nową instalację wykonać zgodnie z załączonymi rzutami. Każdy lokal będzie wyposażony w zawór regulacyjny oraz licznik ciepła Zapotrzebowanie na moc Moc potrzebna do ogrzania budynku została wyliczona w programie Instal-OZC 4.13 i uwzględnia rzeczywistą konstrukcję budynku Zastosowanie zaworów termostatycznych Przewiduje się zastosowanie zaworów termostatycznych z nastawą wstępną, które przy współpracy z głowicami termostatycznymi pozwalają na uzyskanie przepływu przez grzejnik na wymaganym poziomie i utrzymanie żądanej temperatury w pomieszczeniu. Należy zastosować głowice termostatyczne z ograniczeniem dolnej temperatury do 16OC Regulacja sieci rozprowadzającej Każde przyłącze mieszkaniowe wyposażone będzie w precyzyjny zawór regulacyjny wyposażony w króćce pomiarowe. 6/13

7 Zawory tego typu realizują następujące funkcje: równoważenie przepływu zawór ten wyposażony jest w króćce pomiarowe do przyłączenia skomputeryzowanego instrumentu do równoważenia przepływu, pomiar spadku ciśnienia, pomiar przepływu, pełnią funkcję zaworu odcinającego Dobór nastaw wstępnych zaworów termostatycznych i regulacyjnych W celu zapewnienia właściwych rozpływów w instalacji wewnętrznej dokonano obliczenia nastaw wstępnych zaworów regulacyjnych i termostatyycznych przy pomocy programu do obliczeń instalacji wewnętrznych Instal-therm HCR przy założeniu obliczeniowego spadku ciśnienia na zaworze termostatycznym Hgmin = 4,0 kpa, a na zaworze STAD Hgmin = 4,0 kpa. Obliczone wartości nastaw należy ustawić na zaworach termostatycznych w momencie montażu specjalnym kluczem do nastawy wstępnej a na zaworach regulacyjnych po odpowietrzeniu instalacji i wstępnych rozruchu. Należy również dokonać pomiaru przepływu przez zawory mieszkaniowe i skorygować nastawy na zaworach mieszkaniowych tak aby uzyskać przepływy zgodne z projektowanymi Grzejniki W projekcie przewidziano zastosowanie grzejników konwektorowych Cosmo Nova. Montaż grzejników wykonać według instrukcji i zaleceń producenta. Wielkości i rozmieszczenie grzejników podano na rysunkach. Dopuszcza się montaż grzejników o innych wymiarach lub innych producentów jednak przy zachowaniu równorzędnych parametrów technicznych Rurociągi Rurociągi rozprowadzające, piony oraz pętle mieszkaniowe wykonać z rur stalowych instalacyjnych np. typu RMSteel-Press łączonych poprzez zaciskanie, a z armaturą na połączenia gwintowane. W przypadku załamań instalacji, w najniższym punkcie zapewnić odwodnienie, a w najwyższym odpowietrzenie. Spadki odcinków poziomych powinny wynosić minimum 0,3%. Instalację prowadzić zgodnie z rzutami budynku. W miejscach przejść rurociągów przez ściany i stropy należy stosować tuleje ochronne wykonane z tworzywa wypełnione materiałem plastycznym umożliwiającym wzdłużną pracę przewodów. W tulei ochronnej nie może znajdować się łączenie rurociągów. Kompensacja wydłużeń termicznych wywołanych pracą instalacji grzewczej zostanie zapewniona przez zastosowanie kompensacji naturalnej. Mocowanie przewodów oraz rozmieszczenie uchwytów mocujących należy wykonać zgodnie z obowiązującymi normami oraz warunkami technicznymi. 7/13

8 Antykorozja W obrębie instalacji wewnętrznej zagadnienie zabezpieczenia antykorozyjnego nie występuje. Rury typu Steel-Press są powierzchniowo ocynkowane i nie wymagają żadnego dodatkowego zabezpieczenia. W przypadku zastosowania rur stalowych czarnych, należy wykonać zabezpieczenie antykorozyjne zgodnie z obowiązującymi przepisami. Izolacja Zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki, wymagana grubość izolacji termicznej na przewodach wewnętrznych instalacji grzewczych w pomieszczeniach nieogrzewanych wynosi: Średnica wewnętrzna przewodu Grubość izolacji (λ = 0,035 [W/(m K)]) do 22mm 20 mm od 22 do 35 mm 30 mm od 35 do 100 mm równa średnicy wewnętrznej powyżej 100 mm 100 mm Armatura dodatkowa Każde przyłącze mieszkaniowe wyposażone będzie w komplet zaworów kulowych odcinających, umożliwiające wymianę licznika ciepła oraz odcięcie instalacji wewnętrznej od instalacji rozprowadzającej. Na przewodzie powrotnym należy zamontować filtr siatkowy. Odpowietrzniki automatyczne z zaworami odcinającymi należy zamontować w najwyższych punktach instalacji. Odpowietrzenie należy również wykonać w miejscu zasyfonowania instalacji (np. przy przejściach nad otworami drzwiowymi). Odpowietrzenia wykonać zgodnie z PN-91/B /13

9 Dobór liczników energii cieplnej Dobór licznika dla mieszkania o najwyższym zapotrzebowaniu na ciepło Dla: zapotrzebowania ciepła Q= temperatury medium grzewczego (woda) 7,6 80/60 gęstości wody dla 90 C O kw C O ρ= 0,965 kg/dm3 = 0,338 m3/h obliczeniowy przepływ wody grzewczej wynosi: Q= ρ= dt = 7,6 kw 0,966 kg/dm3 20 V= Q ρ * dt C 0 qn = 0,6 m3/h Sprawdzenie obciążenia przetwornika przepływu: V= 0,34 m3/h qn = 0,60 m3/h obciąż.= V qn = 56,4% Dobrano przetwornik o przepływie nominalnym qn=0,6 m3/h, dn15 gwintowany, długość 110mm np. typu CosmoHeat Plus (Bims) lub odpowiednik innego producenta. Montaż zgodnie z wytycznymi producenta. 9/13

10 Obliczenia współczynników korekcyjnych Nr lokalu 31/1 31/2 31/3 31/4 Powierzchnia Strata ciepła Współczynnik Współczynnik lokalu, m2 Qlok, W strat ciepła, korekcyjny Rm W/m2 64,73 78,0 1, ,14 83,2 0, ,62 98,2 0, ,40 106,0 0, Σ= 245, ,05 3,47 Najniższy współczynnik strat ciepła posiada lokal nr 1 i został on przyjęty jako lokal odniesienia. (Powierzchnie lokali przyjęte wg danych podanych przez Zarządcę Nieruchomości) Węzeł cieplny Źródłem ciepła wymiennikownia ciepła. dla tak wykonanej instalacji c.o. będzie kompaktowa Wymiennikownia zlokalizowana w wydzielonym pomieszczeniu w piwnicy budynku będzie zasilana z miejskiej sieci ciepłowniczej, której przyłącze zrealizowane zostanie przez PEC Gliwice. Projekt wymiennikowni nie wchodzi w zakres niniejszego opracowania. 10/13

11 7. Prace budowlane Zakres prac remontowo-budowlanych przewiduje m.in.: demontaż istniejących pieców węglowych a także pieców kaflowych, zamurowanie otworach po przewodach dymnych, uzupełnienie tynków i podłóg i wykonanie powłok malarskich w miejscu demontowanych pieców, wykucie otworów w stropach i w ścianach na potrzeby przewodów instalacji c.o., ewentualne wykonanie bruzd na klatce schodowej w celu schowania części wspólnej instalacji c.o. (ostateczna decyzja w gestii Wspólnoty Mieszkaniowej), uzupełnienie tynków na ścianach i sufitach, wywóz gruzu i odpadów budowlanych. 8. Uwagi dodatkowe Wszelkie prace montażowe należy wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowano montażowych tom II Instalacje sanitarne i przemysłowe. Dopuszcza się niewielkie zmiany w przebiegu instalacji wewnętrznej, lokalizacji pionów, itp., wynikające z konieczności ominięcia innych istniejących instalacji (np. kanalizacji) lub ze względu na istniejącą zabudowę w mieszkaniach. Wszystkie większe zmiany należy uzgodnić z projektantem. 9. Dane ogólne Instalacja c.o. Temperatura zasilania Zapotrzebowanie cieplne budynku Wymagane ciśnienie dyspozycyjne Łączny przepływ Pojemność zładu Położenie najwyższego odbiornika w stosunku do węzła 90 22,6 19,0 0,7 0,2 8 [oc] [kw] [kpa] [t/h] [m3] [m] 10. Zestawienie urządzeń Zestawienie urządzeń i armatury wg załączonego przedmiaru. 11/13

12 11. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót Zakres robót objętych niniejszym opracowaniem obejmuje wykonanie instalacji c.o. w przedmiotowym budynku. Poszczególne elementy instalacji można wykonywać kolejno lub jednocześnie w zależności od przyjętego harmonogramu robót, możliwości wykonawcy i uzgodnień z lokatorami. Kolejność poszczególnych czynności przedstawia się następująco: trasowanie przewodów, wykonanie przebić w ścianach i sufitach, montaż rurociągów i armatury, zamurowanie przebić w ścianach i sufitach, próba szczelności na zimno, podłączenie instalacji do węzła cieplnego, próba szczelności na gorąco, rozruch i ostateczna regulacja instalacji Istniejące obiekty budowlane Wszystkie roboty będą prowadzone w jednym obiekcie budowlanym tzn. budynku mieszkalnym przy ul. Górnych Wałów 31. Dostawa i transport materiałów odbywać się będzie od ulicy Przewidywane zagrożenia W trakcie wykonywania robót objętych niniejszym opracowaniem nie przewiduje się wystąpienia robót szczególnie niebezpiecznych w rozumieniu przepisów art. 2l a ust. 2 ustawy z dnia 7 lipca 1994 r Prawo budowlane. Mogą natomiast wystąpić zagrożenia związane z: robotami wykonywanymi w pobliżu czynnych instalacji elektroenergetycznych instalacja elektryczna w lokalach oraz na klatkach schodowych zagrożenie porażeniem prądem i pożarem, używaniem elektronarzędzi zagrożenie porażeniem prądem i pożarem, robotami związanymi z wykonywaniem przekuć i przebić w ścianach i stropach zagrożenie podrażnieniem błon śluzowych, uszkodzeniem kończyn i głowy i robotami murarskimi i tynkarskimi zamurowywanie przekuć i przebić zagrożenia związane z nieprawidłowym używaniem sprzętu, zachlapania oczu zaprawą, poślizgnięcia i urazy spowodowane nieporządkiem na stanowisku pracy. 12/13

13 11.4. Zapobieganie zagrożeniom Zapoznanie pracowników z dokumentacją techniczną oraz technologią wykonywania robót. Przeprowadzenie stanowiskowych szkoleń BHP. Wyposażenie pracowników w sprzęt ochrony osobistej i zbiorowej oraz odzież roboczą i ochronną dostosowaną odpowiednio do rodzaju prowadzonych robót. Przestrzeganie przepisów BHP odpowiednich do rodzaju prowadzonych robót. Stosowanie sprawnego sprzętu i narzędzi. Informowanie osób trzecich (lokatorów, użytkowników lokali i ich klientów oraz pracowników innych specjalności prowadzących remont) o terminie i sposobie wykonywania robot. Zabezpieczenie i oznakowanie obszaru, w którym wykonywane są roboty oraz składowane są materiały, narzędzia, gazy techniczne itp. przed dostępem osób trzecich. Prowadzenie robót w pobliżu instalacji elektrycznej, wykonywanie przebić w ścianach, wiercenie otworów przy odłączonym napięciu. Zabezpieczenie instalacji przed zalaniem wodą. Szczególną uwagę należy zwracać na bezpieczeństwo prac w pobliżu starej części instalacji, która nie posiada odpowiednich zabezpieczeń przed porażeniem prądem. Wyposażenie budowy w apteczkę pierwszej pomocy i gaśnicę. 13/13
