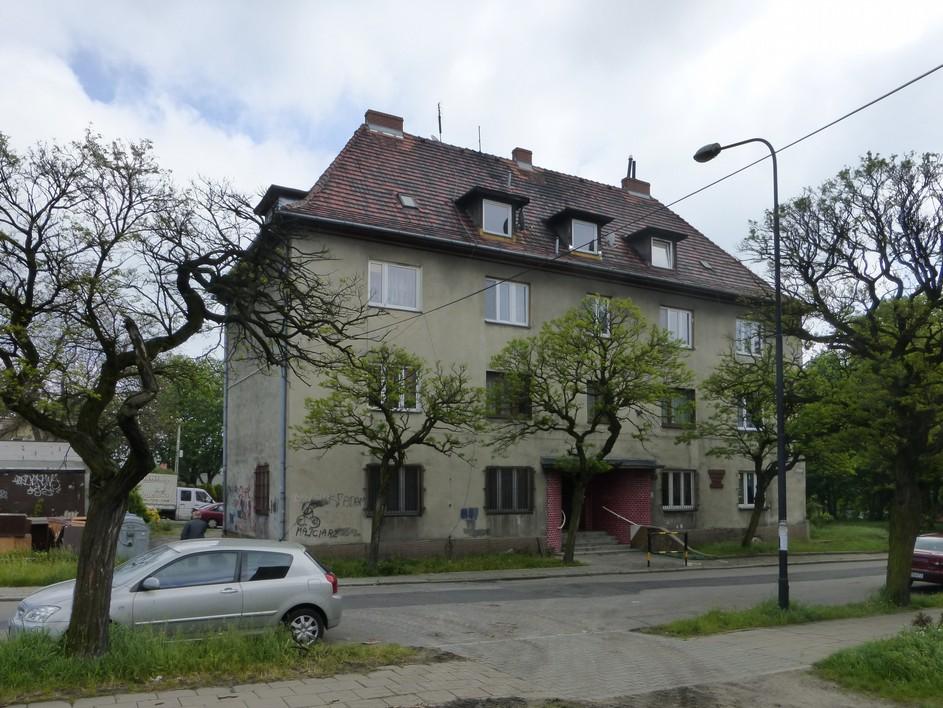

1 PRACOWNIA KONSTRUKCJI BUDOWLANYCH mgr inż. Jerzy Ciesielczuk kontakt tel. kom stacj PKB ul. Konarskiego 23b/ GLIWICE opracowanie INSTALACJE WEWNĘTRZNE opracowanie INSTALACJA CENTRALNEGO OGRZEWANIA INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ rodzaj opracowania PRZEDMIAR ROBÓT instalacje sanitarne kategoria robót Roboty instalacyjne kod kategoria robót Instalowanie centralnego ogrzewania kod kategoria robótinstalowanie urządzeń grzewczych kod obiekt budowlany: Budynek mieszkalno-usługowy. adres obiektu: Gliwice ul. Skarbnika 35 Inwestor: Wspólnota Mieszkaniowa przy ul. Skarbnika 35 ul. Dolnych Wałów Gliwice Opracował: mgr inż. Jerzy Ciesielczuk maj 2017 r.

2 PRACOWNIA KONSTRUKCJI BUDOWLANYCH INSTALACJE WEWNĘTRZNE INSTALACJA CENTRALNEGO OGRZEWANIA INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ PRZEDMIAR ROBÓT - instalacje sanitarne SPIS DOKUMENTACJI DLA ZADANIA. Rodzaj opracowania Tytuł opracowania I. Projekt wykonawczy. Instalacja centralnego ogrzewania. Instalacja ciepłej wody użytkowej II. STWiORB SST nr 0.0 Wymagania wspólne. SST nr 3.1 Instalacja ogrzewcza SST nr 3.2 Instalacja ciepłej wody użytkowej III. Projekt wykonawczy Zasilanie węzła cieplnego w energię elektryczną IV. STWiORB SST nr 3.3 Wewnętrzna instalacja elektryczna V. Projekt wykonawczy Zasilanie węzła cieplnego w zimną wodę VI. STWiORB SST nr 3.4 Instalacja wody zimnej VII. Projekt wykonawczy Instalacja centralnego ogrzewania. Instalacja ciepłej wody użytkowej Przedmiar robót VIII. Projekt wykonawczy Zasilanie węzła cieplnego w energię elektryczną Przedmiar robót. IX. Projekt wykonawczy. Zasilanie węzła cieplnego w zimną wodę Przedmiar robót. X. Kosztorys Instalacja centralnego ogrzewania. Instalacja ciepłej wody użytkowej Kosztorys inwestorski XI. Kosztorys Zasilanie węzła cieplnego w energię elektryczną Kosztorys inwestorski XII. Kosztorys Zasilanie węzła cieplnego w zimną wodę Kosztorys inwestorski XIII. - 2 maj 2017 r strona tytułowa przedmiar

3 PRACOWNIA KONSTRUKCJI BUDOWLANYCH INSTALACJE WEWNĘTRZNE INSTALACJA CENTRALNEGO OGRZEWANIA INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ PRZEDMIAR ROBÓT - instalacje sanitarne SPIS DZIAŁÓW PRZEDMIARU ROBÓT. l.p Kod CPV Nazwa działu Instalacja ogrzewcza Ruraż Grzejniki Armatura Izolacje Płukanie i próby 1.6. Roboty uzupełniające Instalacja ciepłej wody użytkowej Ruraż Izolacje Podłączenie przyborów Regulacja i płukanie Roboty uzupełniające ul. Skarbnika 35 - Gliwice maj 2017 r. 3

4 PRACOWNIA KONSTRUKCJI BUDOWLANYCH INSTALACJE WEWNĘTRZNE INSTALACJA CENTRALNEGO OGRZEWANIA INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ PRZEDMIAR ROBÓT - instalacje sanitarne Stronica pusta 4 maj 2017 r strona tytułowa przedmiar

5 Przedmiar robót Jm Ilość Kosztorys Instalacja ogrzewcza i cipłej wody w budynku Skarbnika 35 1 Rozdział Instalacja ogrzewcza 1.1 SST 3.1 Element Kody CPV: Instalowanie centralnego ogrzewania Ruraż KNR INSTAL ANALOGIA - Rurociągi stalowe o połączeniach zaciskowych 215/408/7 DN , RAZEM: 14, m 14, KNR INSTAL ANALOGIA - Rurociągi stalowe o połączeniach zaciskowych 215/408/6 DN , RAZEM: 14, m 14, KNR INSTAL ANALOGIA - Rurociągi stalowe o połączeniach zaciskowych 215/408/5 DN , RAZEM: 22, m 22, KNR INSTAL ANALOGIA - Rurociągi stalowe o połączeniach zaciskowych 215/408/4 DN , RAZEM: 135, m 135, KNR INSTAL ANALOGIA - Rurociągi stalowe o połączeniach zaciskowych 215/408/3 DN , RAZEM: 680, m 680, SST 3.1 Element Kody CPV: Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Grzejniki KNRW Grzejniki stalowe, 1-płytowe, wysokość 600 długość /418/3 1 1, RAZEM: 1, szt 1, KNRW Grzejniki stalowe, 1-płytowe, wysokość mm, długość 215/418/ KNRW Grzejniki stalowe, 1-płytowe, wysokość mm, długość 215/418/ , RAZEM: 1, szt 1,000 maj 2017 r. strona nr: 5

6 1.2.4 KNRW 215/418/ KNRW 215/418/ KNRW 215/418/ KNRW KNRW KNRW KNRW KNRW KNRW Grzejniki stalowe, 1-płytowe, wysokość mm, długość 800 Jm Ilość 4 4, RAZEM: 4, szt 4,000 Grzejniki stalowe, 1-płytowe, wysokość mm, długość , RAZEM: 7, szt 7,000 Grzejniki stalowe, 1-płytowe, wysokość mm, długość , RAZEM: 19, szt 19, , RAZEM: 1, szt 1, , RAZEM: 4, szt 4, , RAZEM: 5, szt 5, , RAZEM: 5, szt 5, , RAZEM: 6, szt 6, KNRW 1000 (22KV) 1.3 SST 3.1 Element Kody CPV: Instalowanie centralnego ogrzewania Armatura KNR 35/217/3 Zawory kulowe i zwrotne przelotowe, gwintowane do centralnego ogrzewania, zawór Dn 20 mm, zawór kulowy 24 24, RAZEM: 24, szt 24,000 maj 2017 r. strona nr: 6

7 1.3.2 KNR 35/217/4 Zawory kulowe i zwrotne przelotowe, gwintowane do centralnego ogrzewania, zawór Dn 25 mm, zawór kulowy 6 6, RAZEM: 6, szt 6, KNR 35/217/6 Zawory kulowe i zwrotne przelotowe, gwintowane do centralnego ogrzewania, zawór Dn 40 mm, zawór kulowy 5 5, RAZEM: 5, szt 5, KNR 31/214/2 Ciepłomierze do pomiaru zużycia energii cieplnej w wodnych instalacjach grzewczych, króćce przyłączne Dn 20 mm 10 10, RAZEM: 10, kpl 10, KNR 35/216/10 Filtr osadnikowy siatkowy, armatura Dn 20 mm 8 8, RAZEM: 8, szt 8, KNR 35/216/11 Filtr osadnikowy siatkowy, armatura Dn 25 mm KNR 35/215/4 Głowica termostatyczna, zakres nastawny st.c 59 59, RAZEM: 59, szt 59, KNNRS 4/407/5 ANALOGIA - Zawór odpowietrzający automatyczny do instalacji (2) c.o , RAZEM: 11, szt 11, KNRW ANALOGIA - szafka ciepłomierza 215/142/ , RAZEM: 10, szt 10, SST 3.1 Element Kody CPV: Roboty instalacyjne Izolacje KNR 34/101/11 ANALOGIA - Izolacja rurociągów otulinami, izolacja 25 mm fi wew , RAZEM: 135, m 135, KNR 34/101/21 ANALOGIA - Izolacja rurociągów otulinami, izolacja 40 mm fi wew , RAZEM: 22, m 22, KNR 34/101/21 ANALOGIA - Izolacja rurociągów otulinami, izolacja 50 mm fi wew , RAZEM: 14, m 14,000 Jm Ilość maj 2017 r. strona nr: 7

8 Jm Ilość KNR 34/101/21 ANALOGIA - Izolacja rurociągów otulinami, izolacja 50 mm fi wew , RAZEM: 14, m 14, KNR 202/1513/1 ANALOGIA - Malowanie 2-krotne ochronne farbami rur o średnicy do 50 mm , RAZEM: 865, m 865, SST 3.1 Element Kody CPV: Roboty instalacyjne Płukanie i próby KNR 31/218/1 Próba szczelności instalacji centralnego ogrzewania (Dn 15, 22, 28 mm), budynki mieszkalne: płukanie, czynności przygotowawcze i zakończenie wykonania próby , RAZEM: 865, m 865, KNR 31/218/2 Próba szczelności instalacji centralnego ogrzewania (Dn 15, 22, 28 mm), budynki mieszkalne: próba wodna ciśnieniowa , RAZEM: 865, m 865, KNR 31/218/5 Próba szczelności instalacji centralnego ogrzewania (Dn 15, 22, 28 mm), próba instalacji na gorąco, z dokonaniem regulacji 59 59, RAZEM: 59, szt 59, Element Roboty uzupełniające SST 3.1 KNR 219/216/5 ANALOGIA - Przejścia rurociągu przez przeszkody budowlane - ściany murowane, grubości 2 cegieł, dla rur o Dn 50 mm, tuleje Dn 80 mm R = 0,955 M = 1,000 S = 1,000 ściany stropy 3 3, RAZEM: 5, szt 5, KNR 401/323/4 Zamurowanie przebić, ściany grubości ponad 1 cegły szt 5, SST 3.1 KNR 219/216/1 ANALOGIA - Przejścia rurociągu przez przeszkody budowlane - ściany murowane, grubości 1 cegłył, dla rur R = 0,955 M = 1,000 S = 1, , RAZEM: 55, szt 55, KNR 401/323/3 Zamurowanie przebić, ściany grubości 1 cegły , RAZEM: 55, szt 55,000 maj 2017 r. strona nr: 8

9 Jm Ilość 2 Rozdział Instalacja ciepłej wody użytkowej 2.1 SST 3.2 Element Kody CPV: Roboty instalacyjne Ruraż KNRW Rurociągi z tworzyw sztucznych o połączeniach zgrzewanych 215/111/1 (2) na ścianach w budynkach mieszkalnych, Fi_zew. 20 mm , RAZEM: 125, m 125, KNRW Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach 215/111/2 (2) zgrzewanych na ścianach w budynkach mieszkalnych, Fi_zew. 25 mm , RAZEM: 22, m 22, KNRW 215/111/3 (2) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach mieszkalnych, Fi_zew. 32 mm , RAZEM: 35, m 35, KNRW 215/111/4 (2) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach mieszkalnych, Fi_zew. 40 mm 23 23, RAZEM: 23, m 23, KNRW 215/111/5 (2) Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach mieszkalnych, Fi_zew. 50 mm 12 12, RAZEM: 12, m 12, SST 3.2 Element Kody CPV: Roboty instalacyjne Izolacje KNR 34/101/10 ANALOGIA - Izolacja rurociągów otulinami PU, izolacja 20 mm, rurociąg Fi mm , RAZEM: 142, m 142, KNR 34/101/11 ANALOGIA - Izolacja rurociągów otulinami PU, izolacja 20 mm, rurociąg Fi , RAZEM: 35, m 35, KNR 34/101/19 ANALOGIA - Izolacja rurociągów otulinami PU, izolacja 30 mm, rurociąg Fi 35 mm 23 23, RAZEM: 23, m 23, KNR 34/101/20 ANALOGIA - Izolacja rurociągów otulinami PU, izolacja 30 mm, rurociąg Fi 50 mm 12 12, RAZEM: 12, m 12,000 maj 2017 r. strona nr: 9

10 Jm Ilość 2.3 SST 3.2 Element Kody CPV: Roboty instalacyjne Armatura KNNR 4/123/1 ANALOGIA - Dodatki za wykonanie obustronnych podejść do (2) wodomierzy skrzydełkowych, w rurociągach z tworzyw sztucznych, do wodomierza domowego 10 10, RAZEM: 10, kpl 10, KNNR 4/140/2 ANALOGIA - Wodomierze skrzydełkowe (domowe lub mieszkaniowe), Dn 20 mm , RAZEM: 10, kpl 10, KNR 35/113/2 Zawory kulowe i zwrotne przelotowe, gwintowane do wody zimnej i ciepłej, montaż zaworów Dn 15 mm, zawór kulowy , RAZEM: 43, szt 43, KNR 35/113/3 Zawory kulowe i zwrotne przelotowe, gwintowane do wody zimnej i ciepłej, montaż zaworów Dn 20 mm, zawór kulowy 1 1, RAZEM: 1, szt 1, KNR 35/113/4 Zawory kulowe i zwrotne przelotowe, gwintowane do wody zimnej i ciepłej, montaż zaworów Dn 25 mm, zawór kulowy KNR 35/113/5 Zawory kulowe i zwrotne przelotowe, gwintowane do wody zimnej i ciepłej, montaż zaworów Dn 32 mm, zawór kulowy KNR 35/113/2 ANALOGIA - Zawory do cyrkulacji, podpionowy, montaż zaworów Dn 15 mm 3 3, RAZEM: 3, szt 3, Element Kody CPV: Roboty instalacyjne Podłączenie przyborów KNRW 215/116/8 (2) Dodatki za podejścia dopływowe, w rurociągach z tworzyw sztucznych, do zaworów czerpalnych, baterii, płuczek, Fi_zew. 20 mm, o połączeniu metalowym 3+3*3+3*2+2*2 22, RAZEM: 22, szt 22, SST 3.2 Element Kody CPV: Roboty instalacyjne Regulacja i płukanie KNRW 215/128/1 Płukanie instalacji wodociągowej, w budynkach mieszkalnych , RAZEM: 217, m 217,000 maj 2017 r. strona nr: 10

11 2.5.2 KNRW 215/127/1 Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, w budynkach mieszkalnych, rurociąg Fi do 63 mm , RAZEM: 217, m 217, KNRW 215/436/1 ANALOGIA - Próby instalacji centralnego ogrzewania (na gorąco), z dokonaniem regulacji 1 1, RAZEM: 1, układ 1, KNNR 4/1611/1 Dezynfekcja rurociągów sieci wodociągowej, (rurociąg 200 m) Dn do 150 mm 4 4, RAZEM: 4, odcinek 4, Element Roboty uzupełniające KNNR 8/108/2 Demontaż rurociągu na ścianie, stalowego ocynkowanego, Fi mm m 250, SST 3.2 KNR 219/216/5 ANALOGIA - Przejścia rurociągu przez przeszkody budowlane - ściany murowane, grubości 2 cegieł, dla rur o Dn 50 mm, tuleje Dn 80 mm R = 0,955 M = 1,000 S = 1, *3 14, RAZEM: 14, szt 14, KNR 401/323/4 Zamurowanie przebić, ściany grubości ponad 1 cegły 5+3*3 14, RAZEM: 14, szt 14, SST 3.2 KNR 219/216/1 ANALOGIA - Przejścia rurociągu przez przeszkody budowlane - ściany murowane, grubości 1 cegłył, dla rur R = 0,955 M = 1,000 S = 1, , RAZEM: 9, szt 9, KNR 401/323/3 Zamurowanie przebić, ściany grubości 1 cegły , RAZEM: 9, szt 9,000 Jm Ilość maj 2017 r. strona nr: 11
