FIST-GCO2-F GCO2-FC GCO2-FD INSTRUKCJA INSTALACYJNA. Spis treści. 5 Montaż termokurczliwych uszczelnień portów kablowych.
|
|
- Janusz Krzemiński
- 6 lat temu
- Przeglądów:
Transkrypt
1 FIST-GCO2-F INSTRUKCJA INSTALACYJNA GCO2-FC GCO2-FD Spis treści 1 Wprowadzenie 2 Uwagi ogólne 2.1 Zawartość zestawu 2.2 Niezbędne elementy z zestawu instalacyjnego FIST 2.3 Narzędzia 2.4 Tabela dotycząca przygotowania kabli 3 Montaż 3.1 Wykorzystanie stojaka montażowego 4 Przygotowanie kabli 4.1 Kabel z luźnymi tubami 4.1a Przygotowanie pętli kabla 4.1b Wspornik do mocowania elementu wytrzymałościowego kabla 4.1c Magazynowanie zapasów luźnych tub kablowych 4.1d Magazynowanie zapasów światłowodów na kasetach 4.1e Przygotowanie kabla rozdzielczego 5 Montaż termokurczliwych uszczelnień portów kablowych 6 Prowadzenie włókien w osłonie 7 Prowadzenie włókien na kasetach światłowodowych 8 Zamykanie osłony 1 Wprowadzenie Osłona złączowa kabli światłowodowych FIST-GCO2-FX jest osłoną zabezpieczoną przed wpływem czynników środowiskowych i przeznaczoną do systemu zarządzania włóknami światłowodowymi. Pełni ona funkcje łączenia włókien światłowodowych oraz integracji elementów pasywnych w sieci zewnętrznej. Wyrób ten, poprzez dodanie zespołów połączeniowych i/lub urządzeń pasywnych, może zostać dopasowany do prawie każdej wymaganej konfiguracji. Osłona złączowa FIST-GCO2-FX jest wyposażona we wszystkie elementy niezbędne do zakończenia kabli i uszczelnienia złączy. Do czyszczenia elementów składowych osłony zalecany jest alkohol izopropylowy. Osłona wykonana jest jako osłona jednostronna (kopułowa) z tworzywa termoplastycznego. Baza i kopuła osłony są uszczelnione przy pomocy systemu składającego się z zacisku i pierścienia samouszczelniającego o przekroju okrągłym. W bazie osłony znajduje się jedno wejście owalne, służące do zarządzania zapętlonym (nie przeciętym) kablem oraz sześć wejść okrągłych, wykorzystywanych jako wejścia lub wyjścia pojedynczych kabli. Uszczelnienia kabli są wykonane z tworzywa termokurczliwego lub żelu z pamięcią kształtu. Profile UMS (Uniwersalny System Montażowy) stanowią fundament do montowania różnych kombinacji zespołów kaset połączeniowych SOSA2 i/lub połączeniowo-rozgałęźnych SASA2. Dwie wielkości osłon mają standardową pojemność 16 lub 24 jednostki kaset. Za profilami UMS znajduje się przestrzeń służąca do zmagazynowania nieprzeciętych, luźnych tub kabla światłowodowego.
2 Wymiary [mm] A W2 C L B W1 Wielkość osłony L W1 W2 A B C (nom.) (nom.) (nom.) (nom.) (nom.) (nom.) FIST-GCO2-FC FIST-GCO2-FD Uwagi ogólne 2.1 Zawartość zestawu W zależności od konfiguracji sieci i budowy użytej w niej kabli, zawartość zestawu może być inna niż zawartość zestawu opisana w niniejszej instrukcji instalacyjnej: Kopuła osłony Baza osłony oraz blok FAS do prowadzenia włókien z pokrywą, profile Uniwersalnego Systemu Montażowego Pierścień uszczelniający o przekroju okrągłym 100 g żelu krzemionkowego do osuszania wnętrza osłony 1 pokrywka końcowej kasety + szpilka do prowadzenia włókien + ograniczniki uchwytów tub kablowych 1 pręt do blokowania kaset w pozycji uniesionej Instrukcja instalacyjna Średnice kabli w osłonie z bazą 6-portową Porty okrągłe Port owalny Kable z luźną tubą 5-30 mm mm Kable z centralną tubą 5-25 mm mm 2

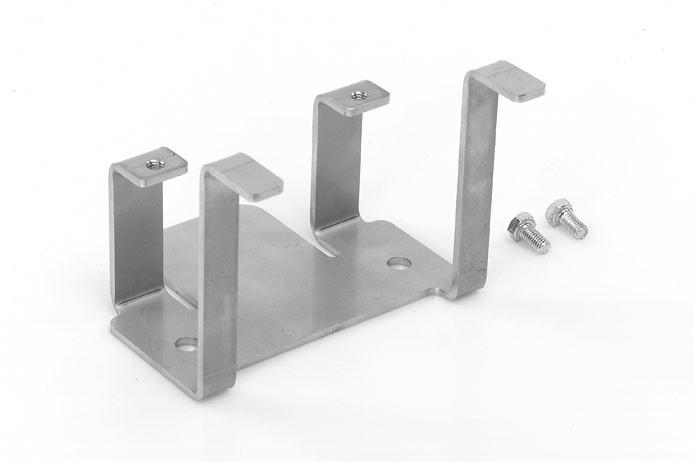

3 2.2 Niezbędne elementy z zestawu instalacyjnego FIST Nazwa wyrobu Jednostka miary Ilość w opakowaniu Opis wyrobu FISTV-E krążek 50 m Sznurek do odcinania portów osłony FIST-GCO2-F FISTV-E paczka 10x100g Żel krzemionkowy do osuszania wnętrza osłony (do wymiany po każdorazowym otwarciu osłony) FISTV-SPLI-COL 1 paczka 30 zestawów Pierścienie identyfikacyjne (dwa rozmiary) do tub o maksymalnej średnicy 3,5 mm 2.3 Narzędzia FIST-LCIT Narzędzie do wprowadzania pętli kabla do portu owalnego osłony Do wprowadzania tub kablowych do portu owalnego osłony FACC-TUBE-CUTTER-01 Przyrząd do cięcia tub transportowych Do cięcia spiralnych tub transportowych FACC-TUBE-STRIPPER-02 Przyrząd do cięcia tub kablowych w ograniczonej przestrzeni Do cięcia luźnych tub kablowych FACC-AXIAL-STRIPPER-RC1 Przyrząd do wzdłużnego cięcia tub kablowych Do wzdłużnego cięcia tub o średnicy 1,8-4,2 mm FACC-HEAT-GUN-220V Dmuchawa gorącego powietrza z reflektorem Do obkurczania uszczelnień kablowych 2.4 Tabela przygotowania kabli Okno w powłoce (pętla kabla) Kabel rozdzielczy Luźne tuby FC 3,0 m 2,2 m FD 3,2 m 2,2 m 3 Montaż 3.1 Wykorzystanie stojaka montażowego Osłony FIST-GCO2-F montuje się na stojaku montażowym. Stojak ten ma konstrukcję otwartą, co pozwala wyjąć z niego osłonę FIST-GCO2-F wraz z zamontowanymi kablami. 3

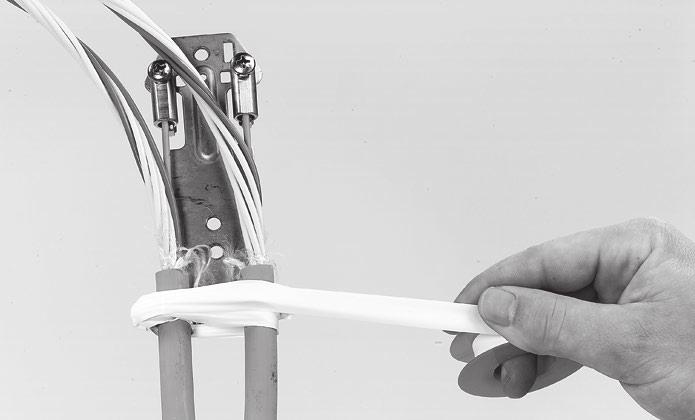

4 4 Przygotowanie kabli 4.1 Kable z luźnymi tubami 4.1a Przygotowanie pętli kabla W przypadku kabla ze skrętem typu S (ośrodek kabla skręcony w jedną stronę): Niezbędne jest wycięcie w powłoce kabla okna o długości 3,0 m dla osłony FIST-GCO2-FC i o długości 3,20 m dla osłony FIST-GCO2-FD W przypadku kabla ze skrętem typu S (ośrodek kabla skręcony w jedną stronę): Należy zaznaczyć kabel pośrodku odcinka przeznaczonego do wycięcia powłoki, po czym zaznaczyć go również (w zależności od typu osłony) w odległości odpowiednio 1,5 m lub 1,6 m na lewo i na prawo od pierwszego znaku. Następnie należy usunąć powłokę kabla rozpoczynając od środkowego znaku. A B Odciąć nadmiar długości elementu wytrzymałościowego kabla, pozostawiając odcinek o długości 80 mm licząc od powłoki kabla. Jeżeli kabel posiada ekran, należy pozostawić odcinek ekranu o długości 15 mm Wyczyścić luźne tuby kabla, usuwając cały żel wypełniający ośrodek kabla Oznakować luźne tuby kabla, jeżeli jest to niezbędne, za pomocą pierścieni identyfikacyjnych. W zależności od średnicy luźnych tub kabla należy zastosować odpowiednie pierścienie identyfikacyjne. 4.1b Przygotowanie wspornika elementu wytrzymałościowego kabla i zakończenie kabla W przypadku kabla z naprzemiennym kierunkiem skrętu ośrodka (skręt typu S-Z): Należy zaznaczyć kabel pośrodku pętli i usunąć powłokę kabla na lewo i na prawo od wykonanego wcześniej znaku na całkowitej długości 110 cm (musi to być odcinek nieznacznie dłuższy niż odległość dwóch punktów zmiany kierunku skrętu ośrodka kabla). Należy zlokalizować punkt zmiany kierunku skrętu ośrodka kabla, po czym zaznaczyć kabel (w zależności od typu osłony) w odległości odpowiednio 1,5 m lub 1,6 m na lewo i na prawo od tego punktu. Następnie należy usunąć pozostałe części powłoki kabla, rozpoczynając od tego punktu. Uwaga! Należy zapewnić jednakowe pozycje skrętu luźnych tub ośrodka kabla po lewej i prawej stronie pętli. Wykonanie tej czynności w prawidłowy sposób pozwoli na ułatwienie instalacji Wprowadzić elementy wytrzymałościowe obu stron pętli kabla do uniwersalnego zacisku elementów wytrzymałościowych, umieszczonego na wsporniku do montażu pętli kabla (jeżeli jest to konieczne, należy poluzować śruby kluczem ampulowym) w taki sposób, aby wszystkie luźne tuby kabla były poprowadzone bez niepotrzebnych skrzyżowań. W przypadku instalacji kabla ze skrętem typu S-Z, należy unikać skręcenia pętli tub kablowych. Dokręcić kluczem ampulowym śruby mocujące elementy wytrzymałościowe. 4
5 Wziąć do ręki owalny rękaw termokurczliwy i włożyć do środka otwartą na obu końcach folię z opakowania, co uchroni klej termotopliwy wewnątrz rękawa przed brudem i żelem kablowym. Zgiąć delikatnie tuby kablowe na przyrządzie LCIT, po czym wepchnąć je do rękawa. Krawędź rękawa nie pokryta klejem (wskazana strzałkami) powinna być skierowana w stronę bazy osłony W przypadku, gdy średnica kabla jest większa niż 8 mm, kabel należy zamocować na wsporniku pętli kabla za pomocą metalowych opasek zaciskowych. Dookoła opasek zaciskowych należy owinąć kilka zwojów taśmy PTFE. W przypadku, gdy średnica kabla jest mniejsza niż 8 mm, kabel należy zamocować za pomocą plastykowych opasek kablowych. W przypadku instalacji kabla o średnicy mniejszej niż 12 mm, ostre krawędzie dolnej części wspornika pętli kabli należy przygiąć w stronę kabla i owinąć wspornik dookoła taśmą PTFE, co pozwoli na ochronę uszczelnienia termokurczliwego podczas montażu Otworzyć port owalny osłony. W tym celu można użyć sznurka do odcinania portów kablowych Wpychać do portu owalnego zapętlone dookoła przyrządu LCIT luźne tuby dotąd, dopóki nie osiągną poziomu dolnego wspornika osłony. Wyjąć przyrząd LCIT i delikatnie przeciągnąć kabel do wnętrza osłony. 5

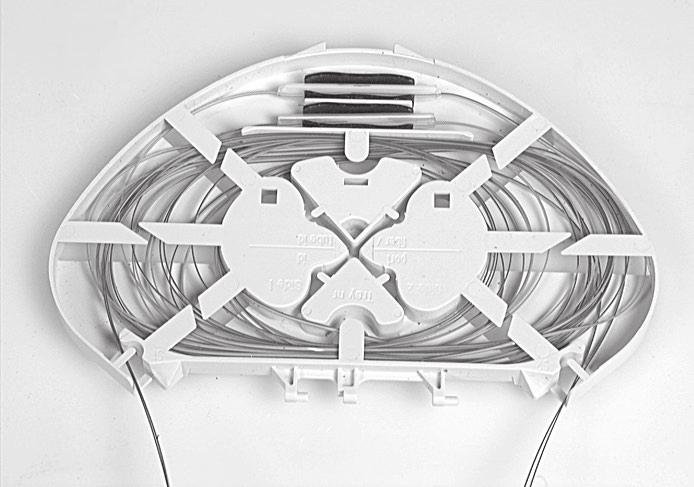

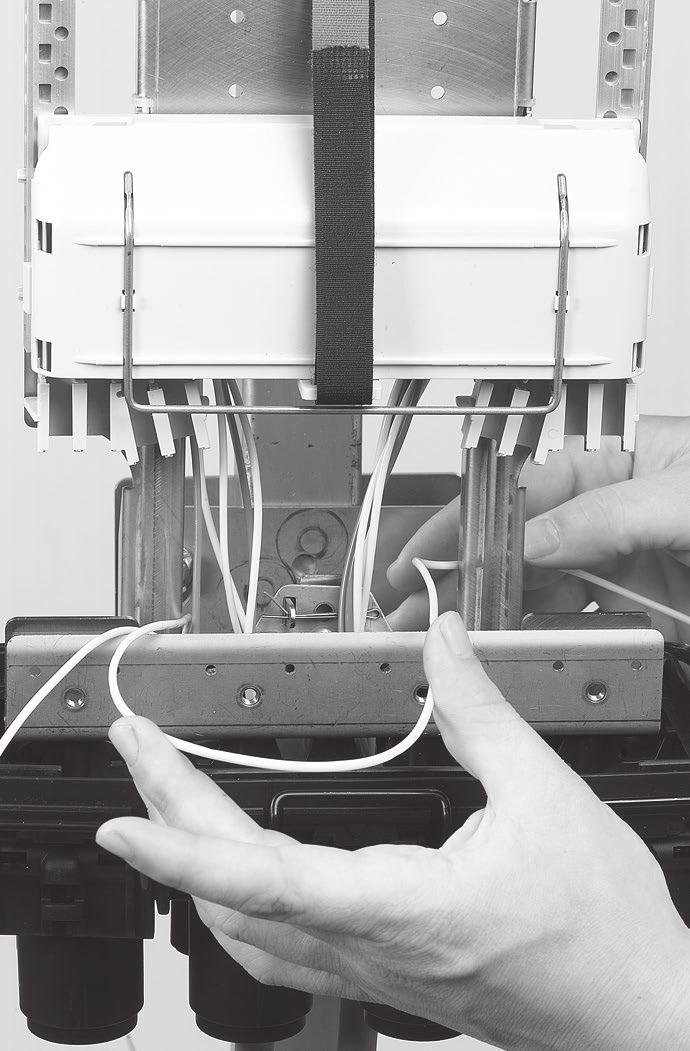

6 4.1d Magazynowanie zapasów światłowodów na kasetach Umieścić wspornik pętli kabla w dolnym wsporniku osłony i zablokować go za pomocą zawleczki Zainstalować uszczelnienie termokurczliwe. 4.1c Magazynowanie zapasów luźnych tub kablowych Wybrać luźną(-e) tubę(-y) ze światłowodami, które mają zostać zespawane Zwinąć w pętlę nieprzecięte, luźne tuby kablowe i ułożyć je w obszarze magazynowym osłony, mocując zaciskowymi opaskami kablowymi. Uwaga! Luźne tuby kablowe, poprowadzone do uchwytu tub kablowych, powinny być prowadzone w taki sposób, aby możliwe było zachowanie pełnego dostępu do tub zmagazynowanych w przeznaczonym do tego obszarze osłony. Jest to niezbędne w celu zachowania możliwości późniejszego prowadzenia luźnych tub kabla z pętli do uchwytów tub kablowych, bez tworzenia skrzyżowań i zakłóceń pracy włókien umieszczonych w luźnych tubach uprzednio poprowadzonych do uchwytów tub kablowych. 6

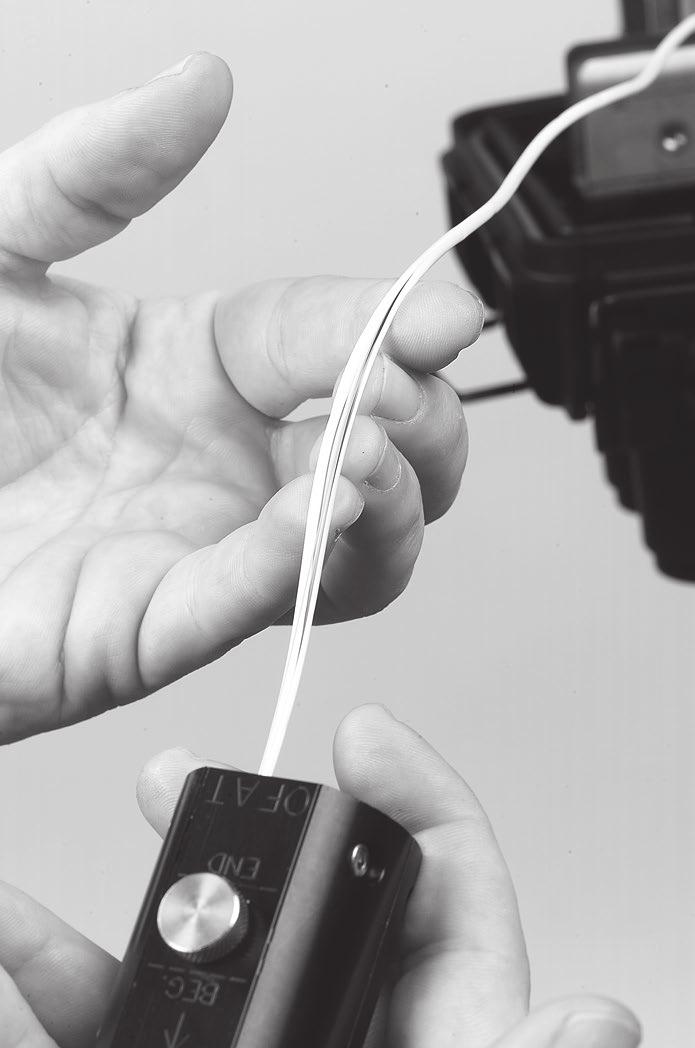

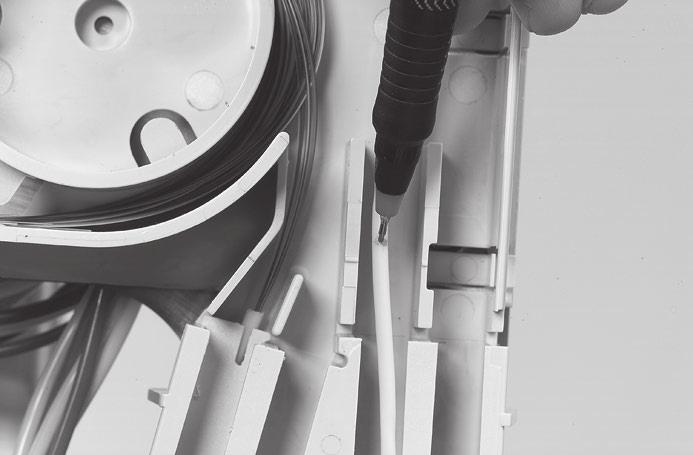

7 W przypadku kabla ze skrętem typu S-Z: Oddzielić właściwą(-e) luźną(-e) tubę(-y) od reszty ośrodka kabla. Wsunąć tą(-e) luźną(-e) tubę(-y) do uchwytu tub kablowych osłony i zaznaczyć obie strony każdej tuby pomiędzy dwoma umieszczonymi na uchwycie znakami. Usunąć pokrycie wtórne tuby pomiędzy oboma znakami za pomocą odpowiednich narzędzi. Wyczyścić światłowody z żelu i owinąć dookoła końców tub i włókien niewielką ilość taśmy PTFE, która będzie chroniła obszar przejścia z tub na gołe włókna. W przypadku kabla ze skrętem typu S: Przeciąć w środku pętli tą (te) luźną(-e) tubę(-y) kablową(-e), której(-ych) włókna mają zostać zespawane. Oddzielić tę (te) luźną(-e) tubę(-y) od innych. Wsunąć tą(-e) luźną(-e) tubę(-y) do uchwytu tub kablowych osłony i zaznaczyć obie strony każdej tuby pomiędzy dwoma umieszczonymi na uchwycie znakami. Usunąć pokrycie wtórne tuby pomiędzy oboma znakami. Wyczyścić światłowody z żelu. - Rozdzielić poszczególne światłowody z tuby kablowej aż do uchwytu tub kablowych osłony i poprowadzić je do kaset(-y) jednotorowych(-ej) lub jednoelementowych(-ej) W przypadku instalacji kabla ze skrętem S-Z, należy oznaczyć stronę centralową i stronę abonenta za pomocą taśmy PTFE owiniętej dookoła włókien. Oznakowanie luźnych tub kablowych może być także wykonane za pomocą pierścieni identyfikacyjnych FISTV-SPLIT-COL Jeżeli światłowody w tubie kablowej są ułożone bez dodatkowego skrętu, istnieje możliwość poprowadzenia indywidualnych włókien do kaset jednotorowych lub do kaset jednoelementowych. W tym celu należy najpierw rozdzielić wszystkie pętle pojedynczych włókien aż do poziomu uchwytu tub kablowych. Gdy światłowody w tubie kablowej są ułożone z dodatkowym skrętem, należy najpierw wybrać włókno(-a), które mają być zespawane, a następnie przeciąć to (te) włókno(-a) w środku pętli. Następnie należy odwinąć to (te) włókno(-a) z pętli aż do poziomu uchwytu tub kablowych. Odcięte i odwinięte włókna można poprowadzić do kaset jednotorowych, a pozostałe nieprzecięte włókna można ułożyć na kasecie jednoelementowej. Nigdy nie należy układać nieprzeciętych włókien w obszarze bloku FAS do gromadzenia ciemnych włókien (patrz rozdział Prowadzenie włókien w osłonie ). 4.1e Przygotowanie kabla rozdzielczego Otworzyć port okrągły osłony. W tym celu można użyć sznurka do odcinania portów kablowych Zdjąć z kabla powłokę na odcinku o długości 2,2 m Odciąć nadmiar długości elementu wytrzymałościowego kabla, pozostawiając odcinek o długości 60 mm licząc od powłoki kabla. Jeżeli kabel posiada ekran, należy pozostawić odcinek ekranu o długości 15 mm Wziąć do ręki okrągły rękaw termokurczliwy i włożyć do środka otwartą na obu końcach folię z opakowania, co uchroni klej termotopliwy wewnątrz rękawa przed brudem i żelem kablowym. Wepchnąć tuby kablowe do rękawa termokurczliwego. Krawędź rękawa niepokryta klejem (wskazana strzałkami) powinna być skierowana w stronę bazy osłony (patrz rozdział Montaż termokurczliwych uszczelnień portów kablowych ).

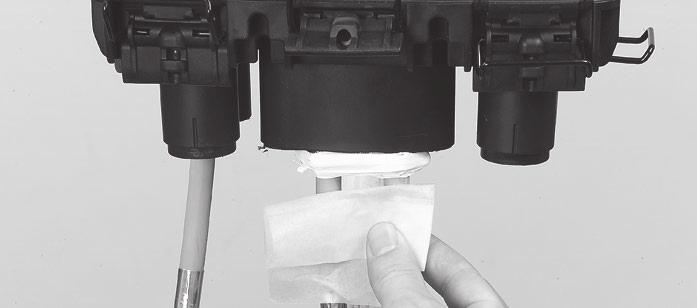

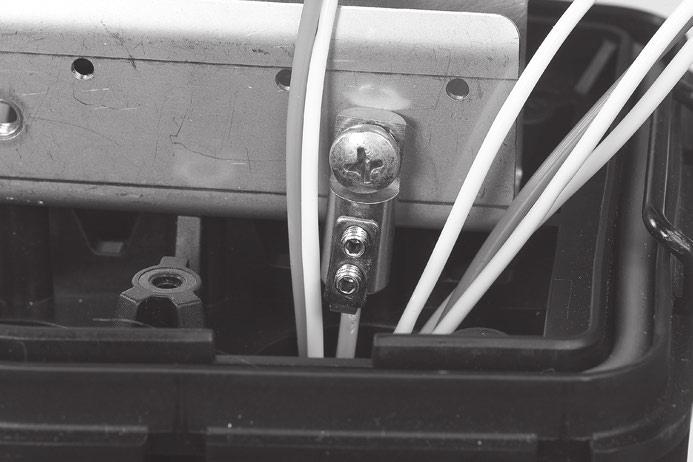

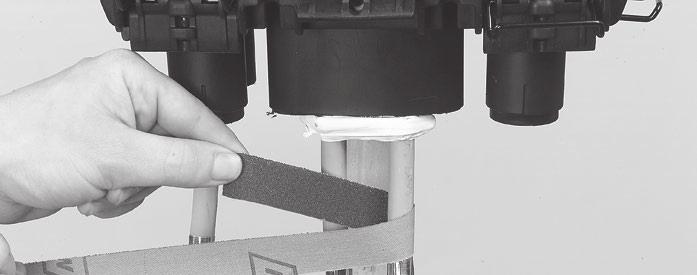

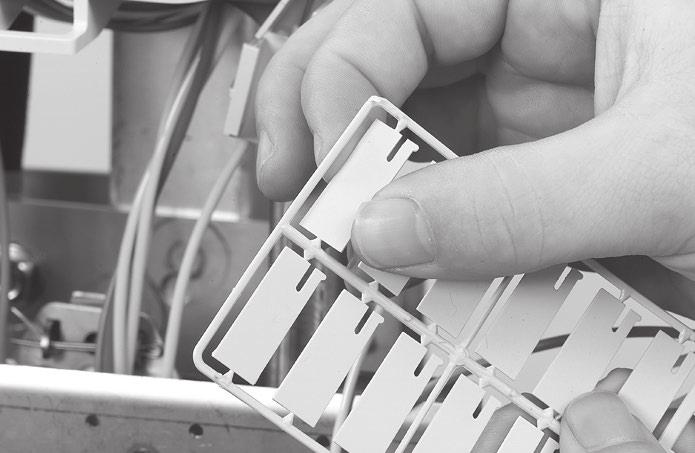

8 Wepchnąć do portu okrągłego luźne tuby kabla i zamocować element wytrzymałościowy kabla w zacisku do mocowania elementu wytrzymałościowego. Należy zwróci uwagę na to, aby wszystkie tuby kablowe były poprowadzone bez skrzyżowań dookoła elementu wytrzymałościowego kabla Wsunąć luźną tubę do uchwytu tub kablowych osłony, zaznaczyć pomiędzy dwoma umieszczonymi na uchwycie znakami i usunąć pokrycie wtórne tuby począwszy od wykonanego znaku. Wyczyścić światłowody z żelu W danym uchwycie tub kablowych należy umieścić jedną lub większą ilość tub kablowych (zgodnie z ustalonymi, właściwymi dla nich pozycjami), po czym wsunąć ogranicznik do uchwytu tub (częścią z zatrzaskiem skierowaną do przodu) do najniższej możliwej wnęki uchwytu tub, która znajduje się ponad luźną(-ymi) tubą(-ami). W położeniu docelowym musi nastąpić zatrzaśnięcie się ogranicznika uchwytu tub kablowych. 5 Montaż termokurczliwych uszczelnień portów kablowych 5.1 Port owalny Wyczyścić port i kable chusteczką czyszczącą, a następnie przetrzeć je paskiem płótna ściernego. 8
9 5.1.4 Dopchnąć uszczelnienie do bazy osłony i założyć klamrę do odgałęzień Wyjąć z uszczelnienia folię, dopchnąć uszczelnienie do bazy osłony i zaznaczyć na kablach koniec uszczelnienia. Upewnić się, czy obszar uszczelnienia niepokryty klejem opiera się o bazę osłony Zgrać ze sobą niebieską linię na aluminiowej folii ochronnej ze znakami na kablach. Owinąć aluminiową folię ochronną dookoła kabla (folia ta nie powinna chować się w uszczelnieniu głębiej niż na 30 mm) Rozpocząć wygrzewanie uszczelnienia od strony bazy osłony, odczekać jedną minutę, a następnie obkurczać uszczelnienie spiralnymi ruchami, kierując się w dół. Utrzymywać kabel w jednym położeniu. Obkurczać uszczelnienie dotąd, dopóki zielone kropki farby termochromatycznej nie staną się czarne, a na dole uszczelnienia pojawi się klej termotopliwy. Dodatkowo wygrzewać z obu stron klamrę do odgałęzień dotąd, dopóki spomiędzy dwóch kabli nie wypłynie klej termotopliwy. Nie poruszać osłony FIST-GCO2-F ani kabli przez 20 minut. 9

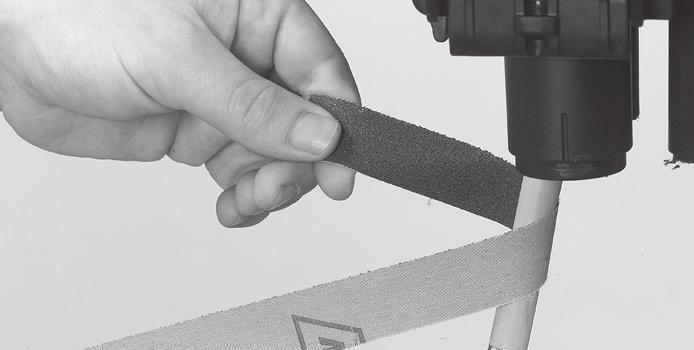

10 5.2 Port okrągły Montaż należy rozpocząć od portu kablowego numer 3 lub Zamontowany kabel rozdzielczy w uszczelnieniu portu okrągłego osłony. 6 Prowadzenie włókien w osłonie Strona S1 Strona S2 Światłowody można prowadzić pomiędzy stronami S1 i S2 osłony. Przy wyborze zakończenia kabla należy kierować się tym, aby krzyżowała się minimalna ilość światłowodów lub tub kablowych Zaznaczyć koniec uszczelnienia na kablu. Sprawdzić, czy uszczelnienie dosunięte jest do bazy osłony. 10
11 6.1 Zdjąć opaskę na rzepy i pokrywę bloku FAS do prowadzenia włókien. W celu zdjęcia pokrywy bloku FAS należy podważyć dwa zatrzaski umieszczone po jednej stronie pokrywy. S1 S2 6.2 Zamocować otwartą płytę z rowkami do prowadzenia włókien na profilach UMS poprzez wsunięcie płyty długimi kołkami do profili UMS od strony S1 osłony, a następnie pociągnięcie płyty w kierunku profili strony S2 osłony aż do jej zatrzaśnięcia. Nie należy zostawiać żadnych odstępów pomiędzy płytami z rowkami do prowadzenia włókien. 6.4 Zamontować kasetę światłowodową w otwartej płycie z rowkami do prowadzenia włókien. Należy to uczynić poprzez lekkie popchnięcie kasetą do dołu umieszczonego na płycie z rowkami języczka (w najniższej możliwej pozycji), a następnie boczne przesunięcie kasety tak, aby wskoczyła w otwory zawiasów. W celu zatrzaśnięcia na płycie z rowkami, przystosowanej do pojedynczych włókien, kasety jednoelementowej o dużej pojemności (HCSE) należy zawsze pozostawić jeden nie wykorzystany zawias pomiędzy blokiem FAS lub poprzednią kasetą a kasetą HCSE. 6.3 W celu wyjęcia płyty z rowkami należy popchnąć 2 zatrzaski umieszczone od strony profilu UMS po stronie S2 osłony i przesunąć otwartą płytę z rowkami w stronę profilu UMS po stronie S1 osłony. 6.5 W celu wyjęcia kasety należy włożyć szpilkę do prowadzenia włókien pomiędzy umieszczony na otwartej płycie z rowkami języczek a kasetę i przesunąć kasetę w bok, w kierunku strony S1 osłony. 11

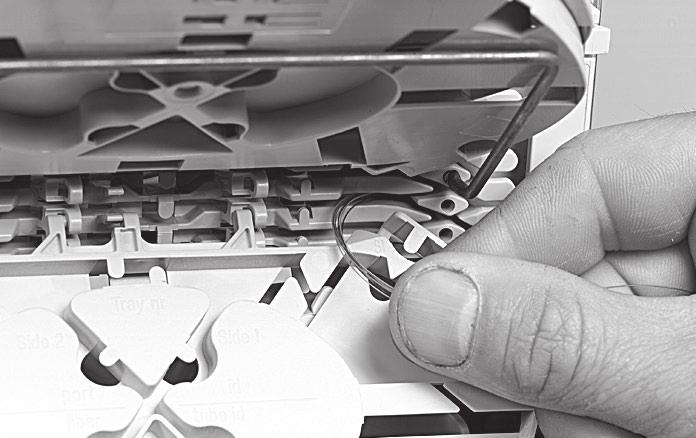

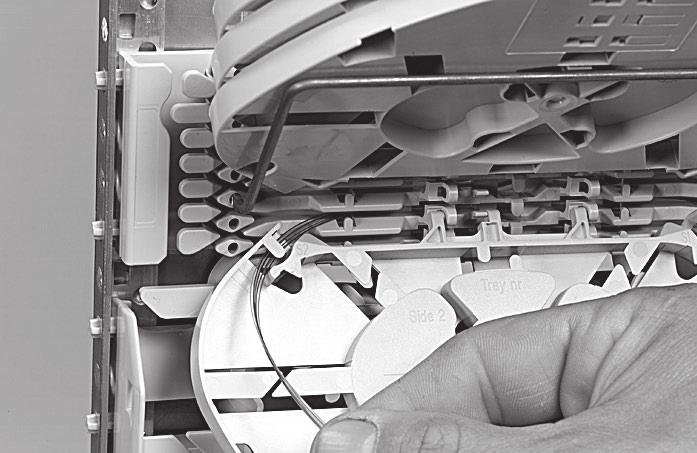

12 6.8 Pociągnąć delikatnie za ułożone na kasecie światłowodowej włókna i upewnić się, czy włókna te są dobrze umieszczone w bloku FAS do prowadzenia włókien oraz w otwartej płycie z rowkami do prowadzenia włókien. 6.6 Zidentyfikować kasetę światłowodową, na której mają być układane włókna i zapewnić do niej dostęp. Jeżeli blok FAS do prowadzenia włókien i kasety znajdują się w pozycji pionowej, należy podeprzeć kasety znajdujące się powyżej wybranej kasety za pomocą pręta do blokowania kaset, który wkładamy do otworów w otwartej płycie z rowkami do prowadzenia włókien. Pręt należy zainstalować ostrożnie tak, aby rowki były ciągle dostępne do wprowadzania włókien i aby podczas wpychania pręta nie uszkodzić włókien. W celu wyjęcia pręta do blokowania kaset należy użyć obu rąk tak, aby ciągnąć jednocześnie za oba jego końce (należy chwycić go w pobliżu płyty z rowkami). 6.9 Zmagazynować włókna tymczasowo na kasecie światłowodowej (na zdjęciu powyżej pokazano przypadek zapętlenia światłowodów z powrotem do wejścia kasety) Magazynowanie tzw. ciemnych włókien można zrealizować na dwa różne sposoby: 1) Ułożyć ciemne włókna na różnych kasetach światłowodowych, zgodnie z opisanymi instrukcjami. 2) Ułożyć ciemne włókna razem, w pierwszej dostępnej kasecie światłowodowej (np. maksymalnie 24 przecięte lub 12 zapętlonych światłowodów w pokryciu pierwotnym w jednej kasecie jednoelementowej SE). 7 Prowadzenie włókien na kasetach światłowodowych 7.1 Wziąć do ręki osłonkę spawu i ułożyć ją centralnie w uchwycie osłonek spawów. 6.7 Poprowadzić światłowody w rowkach otwartej płyty z rowkami aż do wlotu do właściwej kasety światłowodowej. Włókno musi być prowadzone w rowku pod zawiasem danej kasety światłowodowej! 7.2 Osłonka termokurczliwa SMOUV w kasecie jednoelementowej SE. 12

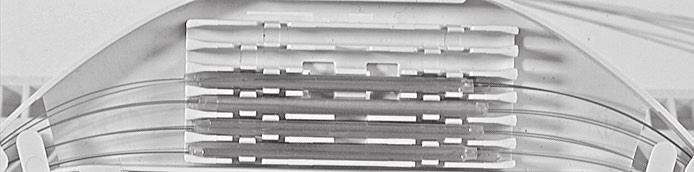

13 7.3 Osłonka termokurczliwa SMOUV w kasecie jednotorowej SC. 7.6 Kaseta na 4/8-włóknowe wstążki światłowodów. 7.4 Osłonka typu ANT w kasecie jednoelementowej SE. 7.7 Kaseta na 12-włóknowe wstążki światłowodów. 7.5 Osłonka typu ANT w kasecie jednotorowej SC. 7.8 Opisy na kasecie należy wykonać przy użyciu nieścieralnego markera. 13

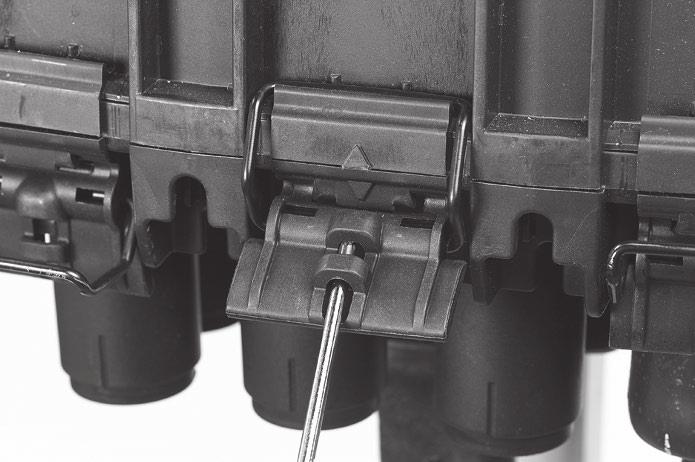

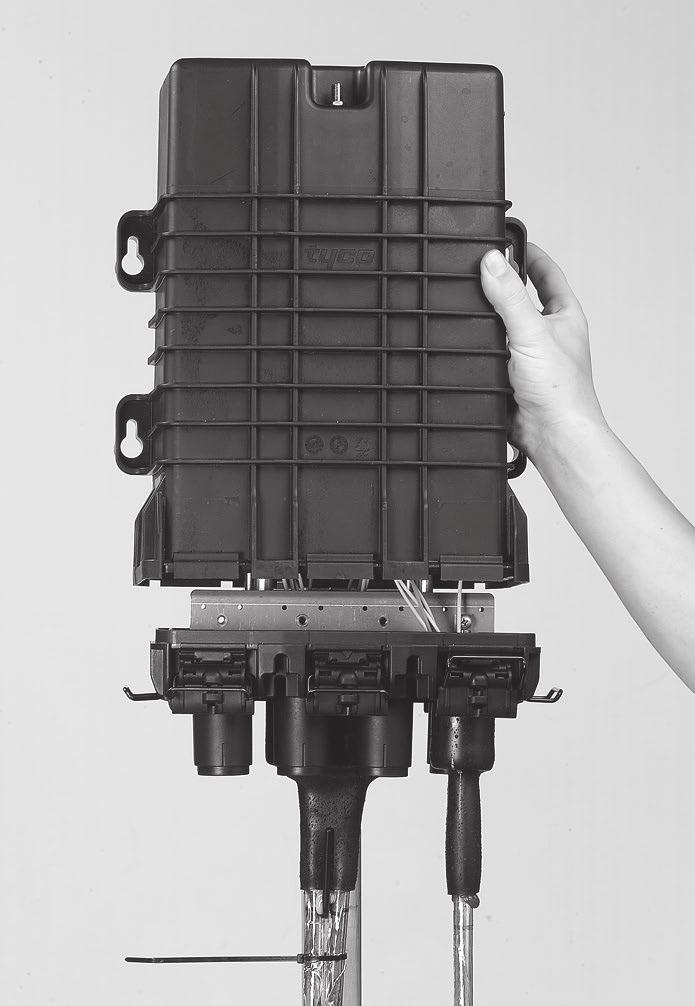

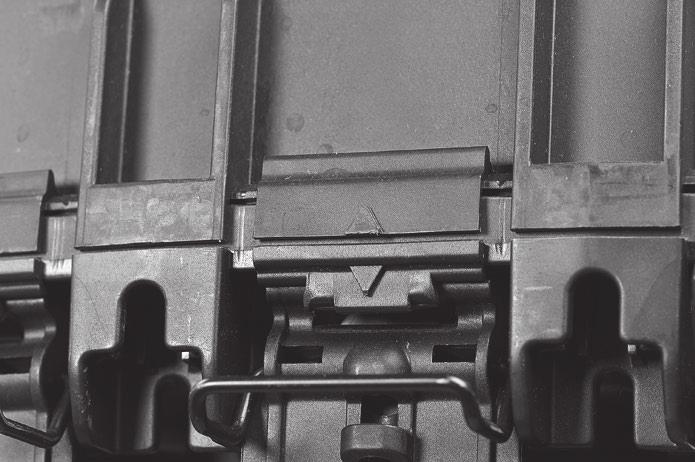

14 8 Zamykanie osłony 8.2 Zamykanie zatrzasków za pomocą wkrętaka. 8.1 Usunąć zewnętrzne opakowanie z folii aluminiowej i umieścić w osłonie woreczek z żelem krzemionkowym. Sprawdzić, czy wszystkie zatrzaski łączące bazę z kopułą osłony są otwarte. Założyć ponownie na czystą bazę osłony pierścień uszczelniający o przekroju okrągłym, a następnie nasunąć na nią kopułę osłony. Sprawdzić, czy zgrane są ze sobą trójkątne znaki na bazie i kopule osłony. 14
15 15
16 Commscope Solutions Poland Sp. z o.o. Ul. Iłżecka 26E Warszawa, Polska Tel W celu uzyskania dalszych informacji proszę odwiedzić naszą stronę internetową lub skontaktować się ze swoim lokalnym przedstawicielem firmy CommScope. Prawa autorskie 2015 CommScope, Inc. Wszystkie prawa zastrzeżone. FIST, SMOUV i wszystkie znaki handlowe oznaczone lub TM są zarejestrowanymi znakami handlowymi bądź odpowiednio znakami handlowymi rodziny firmy CommScope, Inc. Niniejszy dokument służy jedynie do projektowania i nie ma na celu modyfikacji lub uzupełnienia jakichkolwiek specyfikacji czy gwarancji związanych z wyrobami lub usługami firmy CommScope. TC 817/SIP/PO/1 12/15
