Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów - ARACTH1

Transkrypt

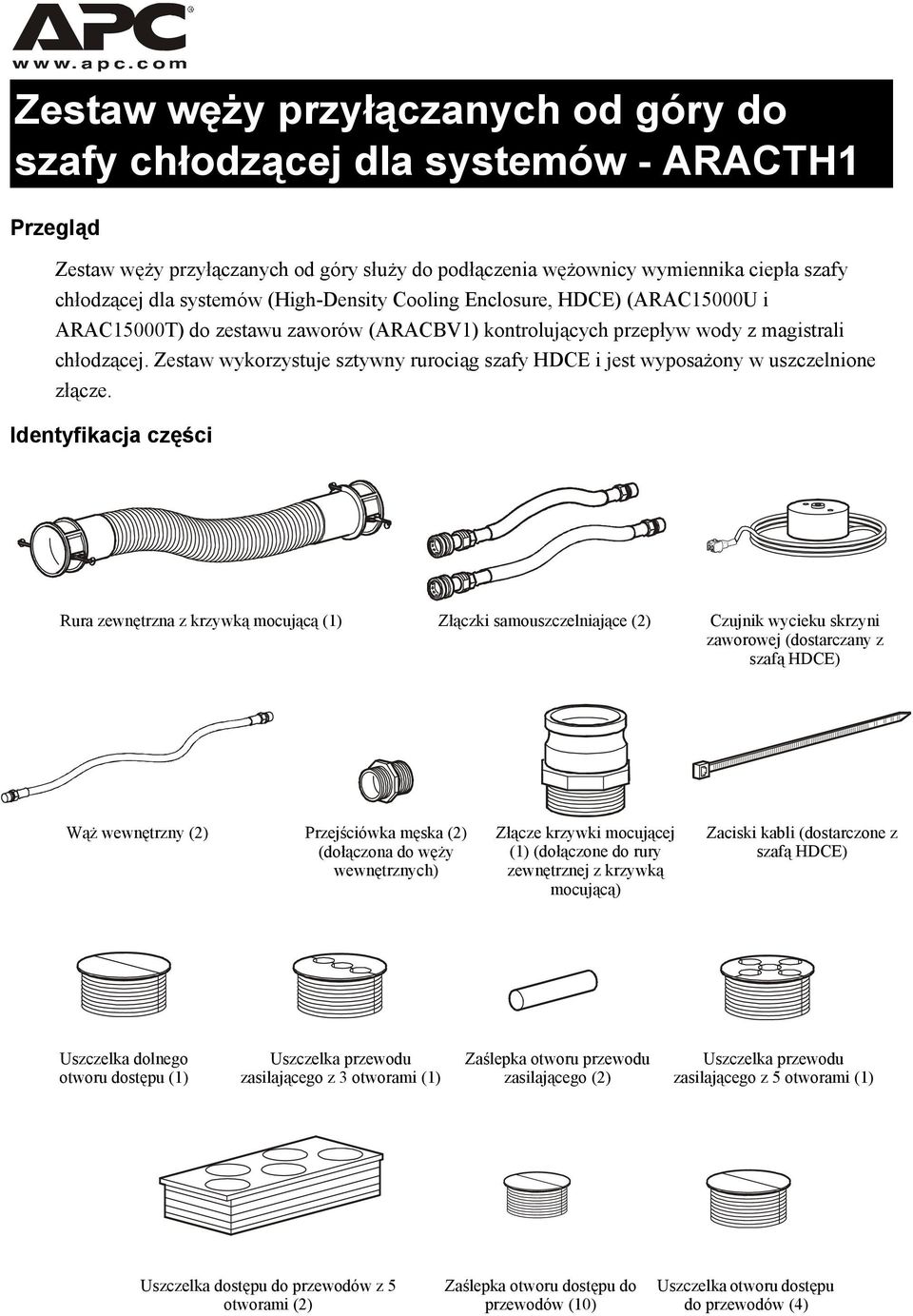

1 Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów - ARACTH1 Przegląd Zestaw węży przyłączanych od góry służy do podłączenia wężownicy wymiennika ciepła szafy chłodzącej dla systemów (High-Density Cooling Enclosure, HDCE) (ARAC15000U i ARAC15000T) do zestawu zaworów (ARACBV1) kontrolujących przepływ wody z magistrali chłodzącej. Zestaw wykorzystuje sztywny rurociąg szafy HDCE i jest wyposażony w uszczelnione złącze. Identyfikacja części Rura zewnętrzna z krzywką mocującą (1) Złączki samouszczelniające (2) Czujnik wycieku skrzyni zaworowej (dostarczany z szafą HDCE) Wąż wewnętrzny (2) Przejściówka męska (2) (dołączona do węży wewnętrznych) Złącze krzywki mocującej (1) (dołączone do rury zewnętrznej z krzywką mocującą) Zaciski kabli (dostarczone z szafą HDCE) Uszczelka dolnego otworu dostępu (1) Uszczelka przewodu zasilającego z 3 otworami (1) Zaślepka otworu przewodu zasilającego (2) Uszczelka przewodu zasilającego z 5 otworami (1) Uszczelka dostępu do przewodów z 5 otworami (2) Zaślepka otworu dostępu do przewodów (10) Uszczelka otworu dostępu do przewodów (4)

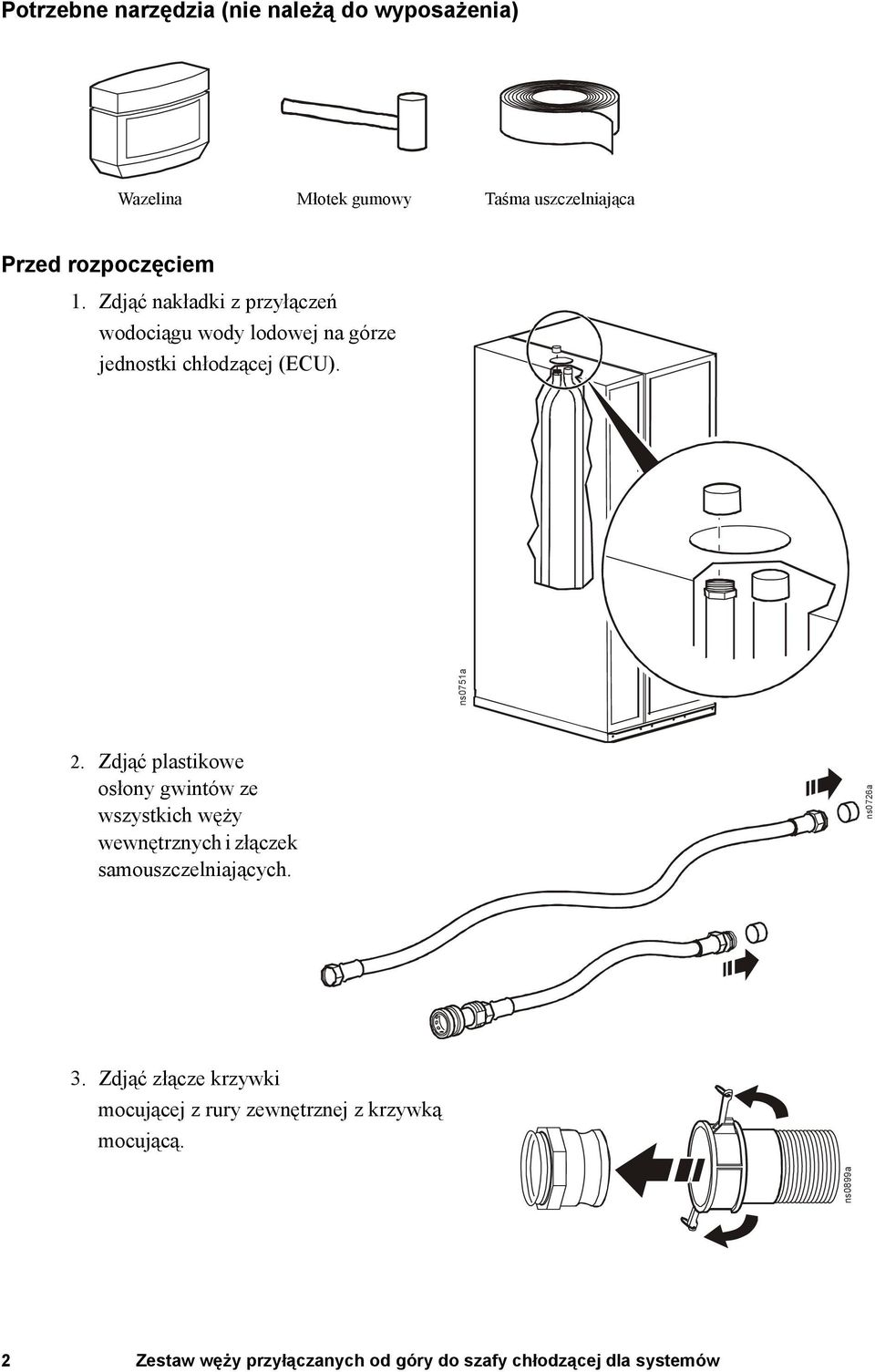

2 Potrzebne narzędzia (nie należą do wyposażenia) Wazelina Młotek gumowy Taśma uszczelniająca Przed rozpoczęciem 1. Zdjąć nakładki z przyłączeń wodociągu wody lodowej na górze jednostki chłodzącej (ECU). 2. Zdjąć plastikowe osłony gwintów ze wszystkich węży wewnętrznych i złączek samouszczelniających. ns0726a 3. Zdjąć złącze krzywki mocującej z rury zewnętrznej z krzywką mocującą. ns0899a ns0751a 2 Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów

3 Przegląd zestawu węży przyłączanych od góry ns0786a Zespół zaworów Sztywny rurociąg odprowadzania wody lodowej Skrzynia zaworowa Sztywny rurociąg doprowadzania wody lodowej Otwór dostępu czujnika wycieku Blok wężownicy chłodniczej Czujnik wycieku skrzyni zaworowej Węże wewnętrzne ze złączkami samouszczelniającymi Kabel czujnika wycieku Złącze doprowadzania wody lodowej Węże wewnętrzne Złącze odprowadzania wody lodowej Rura zewnętrzna z krzywką mocującą Patrz See także also Szczegółowe informacje dotyczące wymiarów otworu dostępu oraz lokalizacji szafy HDCE znajdują się w "Instrukcji instalacji szafy chłodzącej dla systemów". Patrz See także also Szczegółowe informacje dotyczące lokalizacji i instalacji skrzyni zaworowej znajdują się w dokumencie "Zespół zaworów do szafy chłodzącej dla systemów - ARACVB1". Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów 3

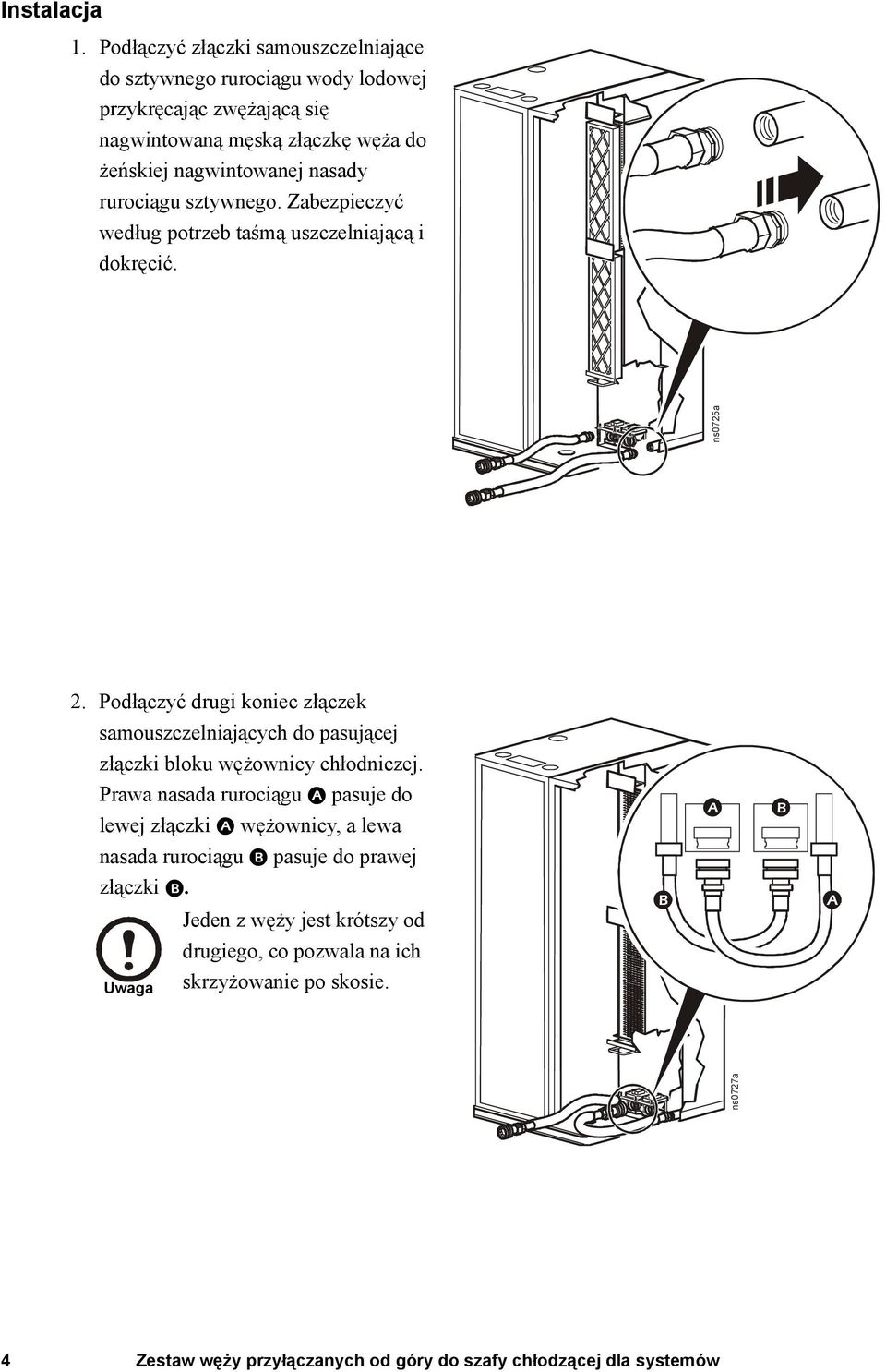

4 Instalacja 1. Podłączyć złączki samouszczelniające do sztywnego rurociągu wody lodowej przykręcając zwężającą się nagwintowaną męską złączkę węża do żeńskiej nagwintowanej nasady rurociągu sztywnego. Zabezpieczyć według potrzeb taśmą uszczelniającą i dokręcić. ns0725a 2. Podłączyć drugi koniec złączek samouszczelniających do pasującej złączki bloku wężownicy chłodniczej. Prawa nasada rurociągu pasuje do lewej złączki wężownicy, a lewa nasada rurociągu pasuje do prawej złączki. Uwaga Note Jeden z węży jest krótszy od drugiego, co pozwala na ich skrzyżowanie po skosie. B A B A ns0727a 4 Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów

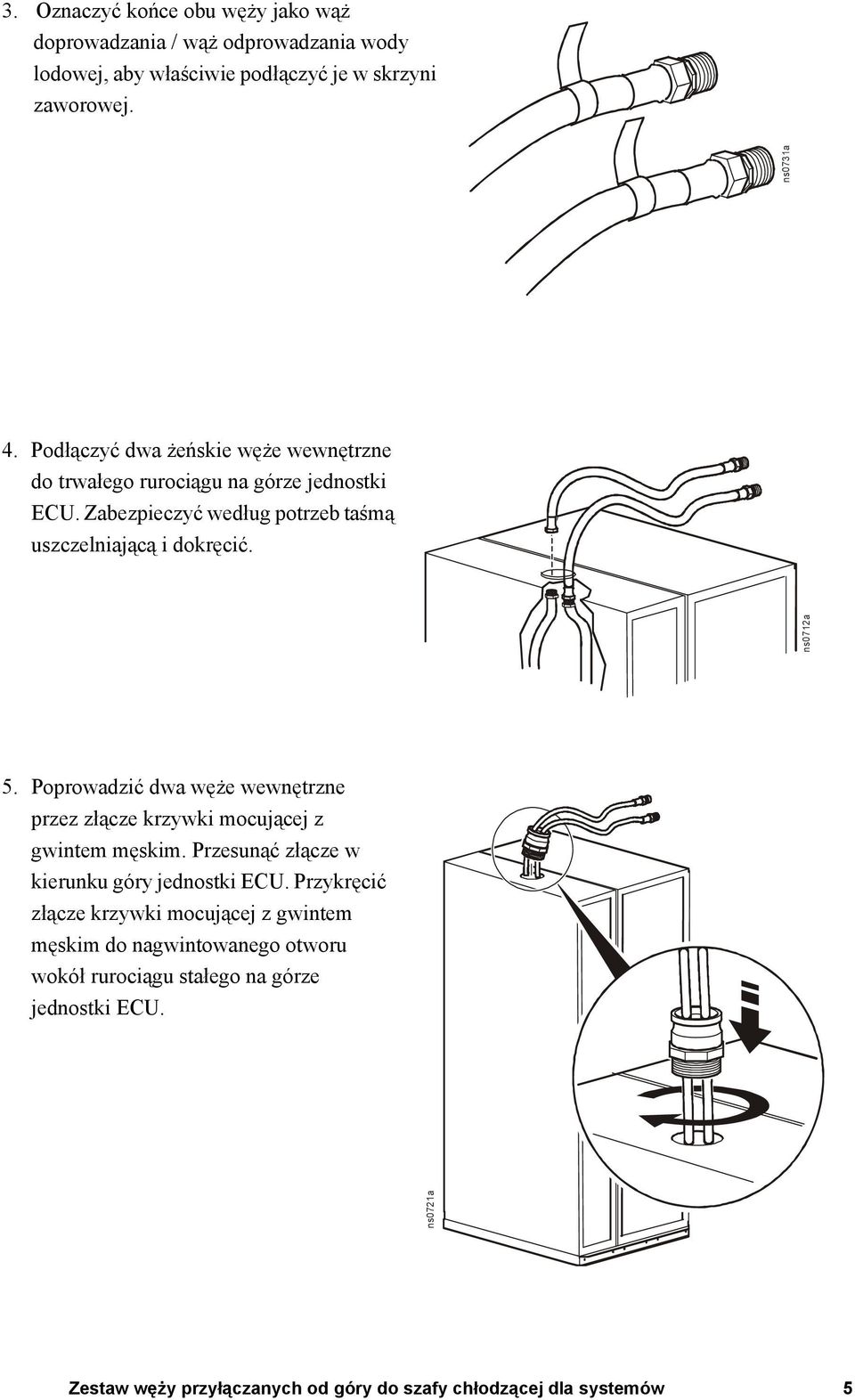

5 3. Oznaczyć końce obu węży jako wąż doprowadzania / wąż odprowadzania wody lodowej, aby właściwie podłączyć je w skrzyni zaworowej. 4. Podłączyć dwa żeńskie węże wewnętrzne do trwałego rurociągu na górze jednostki ECU. Zabezpieczyć według potrzeb taśmą uszczelniającą i dokręcić. 5. Poprowadzić dwa węże wewnętrzne przez złącze krzywki mocującej z gwintem męskim. Przesunąć złącze w kierunku góry jednostki ECU. Przykręcić złącze krzywki mocującej z gwintem męskim do nagwintowanego otworu wokół rurociągu stałego na górze jednostki ECU. ns0721a ns0712a ns0731a Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów 5

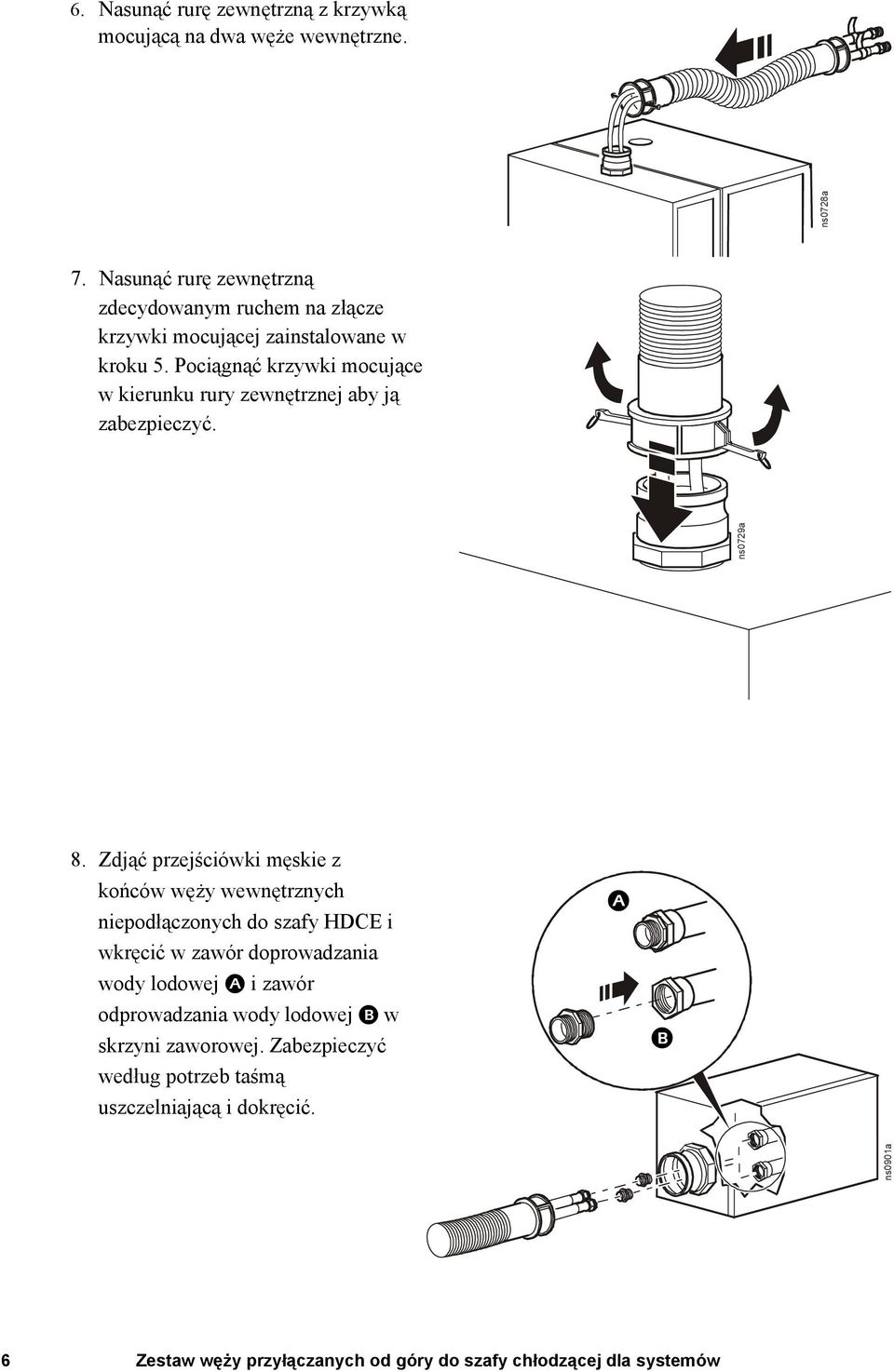

6 6. Nasunąć rurę zewnętrzną z krzywką mocującą na dwa węże wewnętrzne. 7. Nasunąć rurę zewnętrzną zdecydowanym ruchem na złącze krzywki mocującej zainstalowane w kroku 5. Pociągnąć krzywki mocujące w kierunku rury zewnętrznej aby ją zabezpieczyć. ns0729a ns0728a 8. Zdjąć przejściówki męskie z końców węży wewnętrznych niepodłączonych do szafy HDCE i wkręcić w zawór doprowadzania wody lodowej i zawór odprowadzania wody lodowej w skrzyni zaworowej. Zabezpieczyć według potrzeb taśmą uszczelniającą i dokręcić. ns0901a 6 Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów

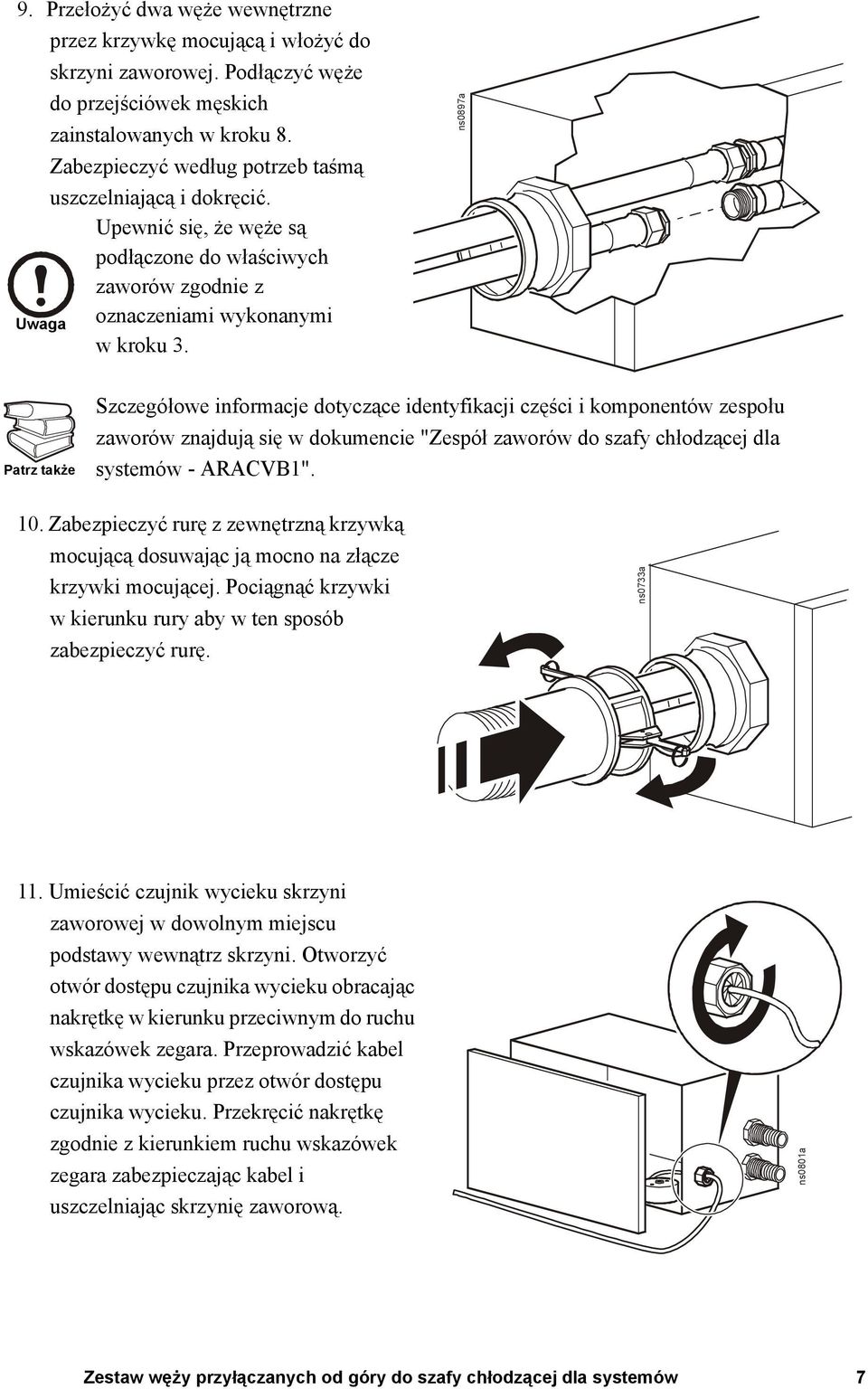

7 9. Przełożyć dwa węże wewnętrzne przez krzywkę mocującą i włożyć do skrzyni zaworowej. Podłączyć węże do przejściówek męskich zainstalowanych w kroku 8. Zabezpieczyć według potrzeb taśmą uszczelniającą i dokręcić. Upewnić się, że węże są podłączone do właściwych zaworów zgodnie z Uwaga oznaczeniami wykonanymi Note w kroku 3. ns0897a Patrz See także also Szczegółowe informacje dotyczące identyfikacji części i komponentów zespołu zaworów znajdują się w dokumencie "Zespół zaworów do szafy chłodzącej dla systemów - ARACVB1". 10. Zabezpieczyć rurę z zewnętrzną krzywką mocującą dosuwając ją mocno na złącze krzywki mocującej. Pociągnąć krzywki w kierunku rury aby w ten sposób zabezpieczyć rurę. ns0733a 11. Umieścić czujnik wycieku skrzyni zaworowej w dowolnym miejscu podstawy wewnątrz skrzyni. Otworzyć otwór dostępu czujnika wycieku obracając nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara. Przeprowadzić kabel czujnika wycieku przez otwór dostępu czujnika wycieku. Przekręcić nakrętkę zgodnie z kierunkiem ruchu wskazówek zegara zabezpieczając kabel i uszczelniając skrzynię zaworową. ns0801a Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów 7

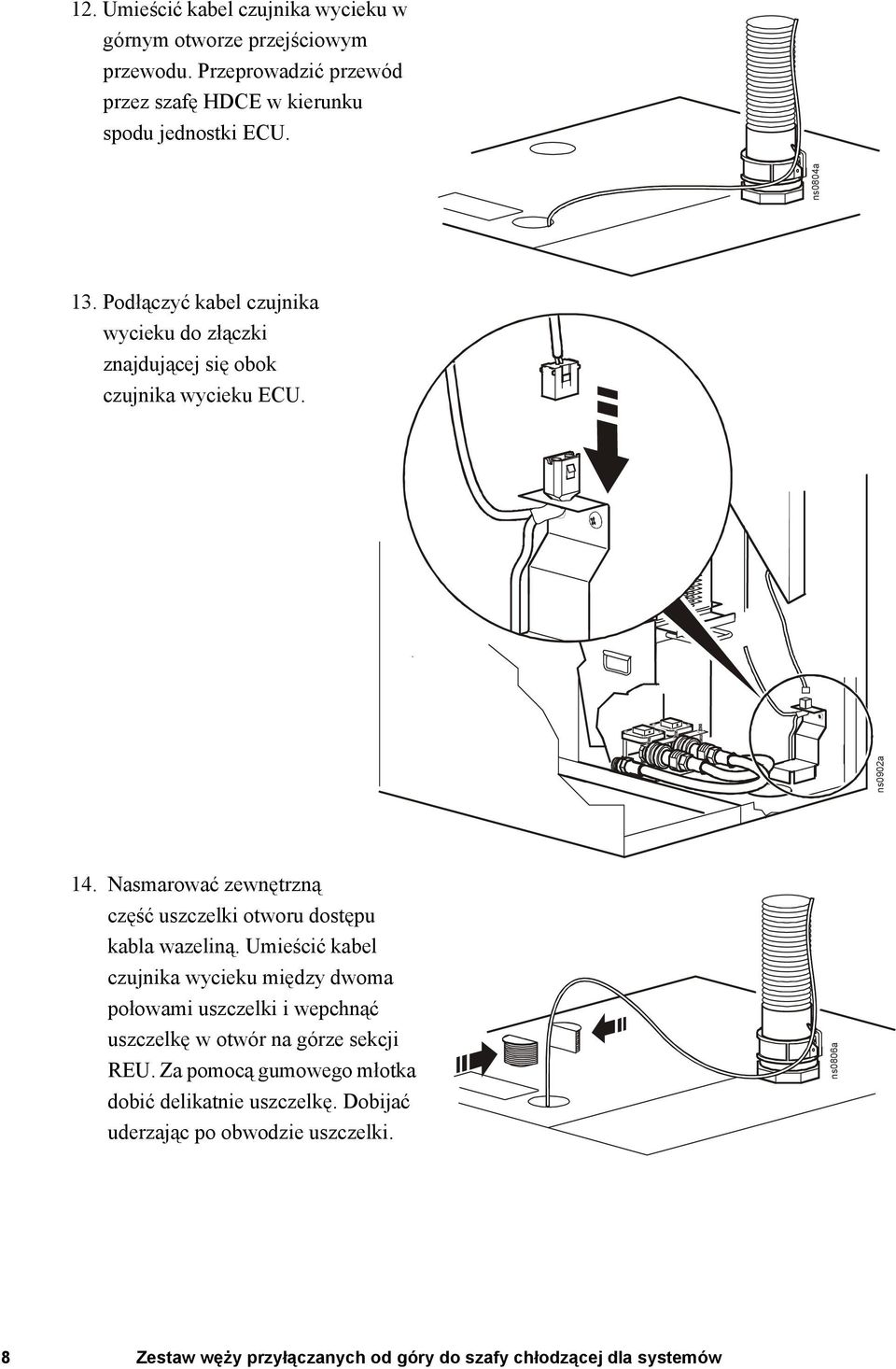

8 12. Umieścić kabel czujnika wycieku w górnym otworze przejściowym przewodu. Przeprowadzić przewód przez szafę HDCE w kierunku spodu jednostki ECU. 13. Podłączyć kabel czujnika wycieku do złączki znajdującej się obok czujnika wycieku ECU. ns0902a ns0804a 14. Nasmarować zewnętrzną część uszczelki otworu dostępu kabla wazeliną. Umieścić kabel czujnika wycieku między dwoma połowami uszczelki i wepchnąć uszczelkę w otwór na górze sekcji REU. Za pomocą gumowego młotka dobić delikatnie uszczelkę. Dobijać uderzając po obwodzie uszczelki. ns0806a 8 Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów

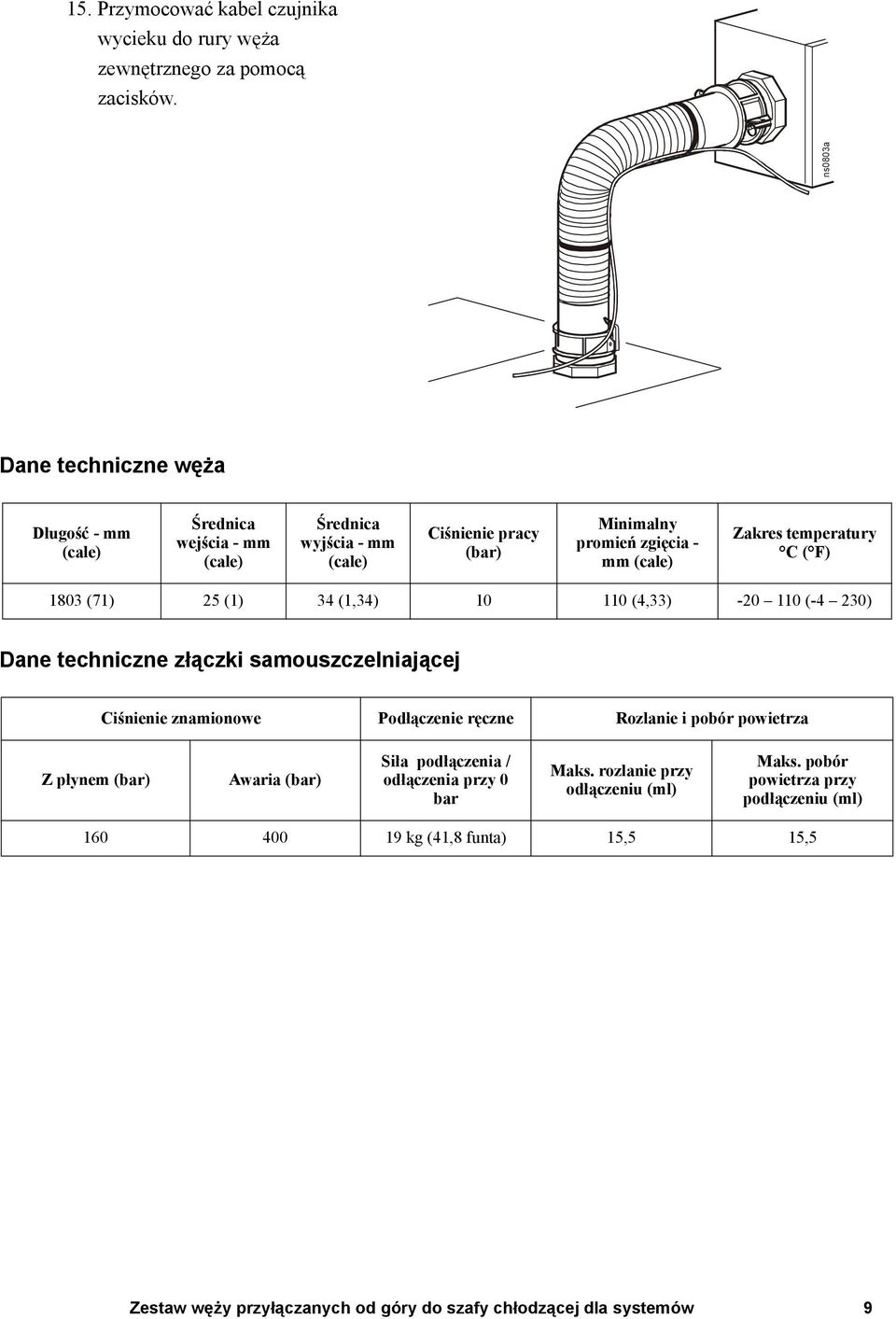

9 15. Przymocować kabel czujnika wycieku do rury węża zewnętrznego za pomocą zacisków. ns0803a Dane techniczne węża Długość - mm (cale) Średnica wejścia - mm (cale) Średnica wyjścia - mm (cale) Ciśnienie pracy (bar) Minimalny promień zgięcia - mm (cale) Zakres temperatury C ( F) 1803 (71) 25 (1) 34 (1,34) (4,33) (-4 230) Dane techniczne złączki samouszczelniającej Ciśnienie znamionowe Podłączenie ręczne Rozlanie i pobór powietrza Z płynem (bar) Awaria (bar) Siła podłączenia / odłączenia przy 0 bar Maks. rozlanie przy odłączeniu (ml) Maks. pobór powietrza przy podłączeniu (ml) kg (41,8 funta) 15,5 15,5 Zestaw węży przyłączanych od góry do szafy chłodzącej dla systemów 9

10

11

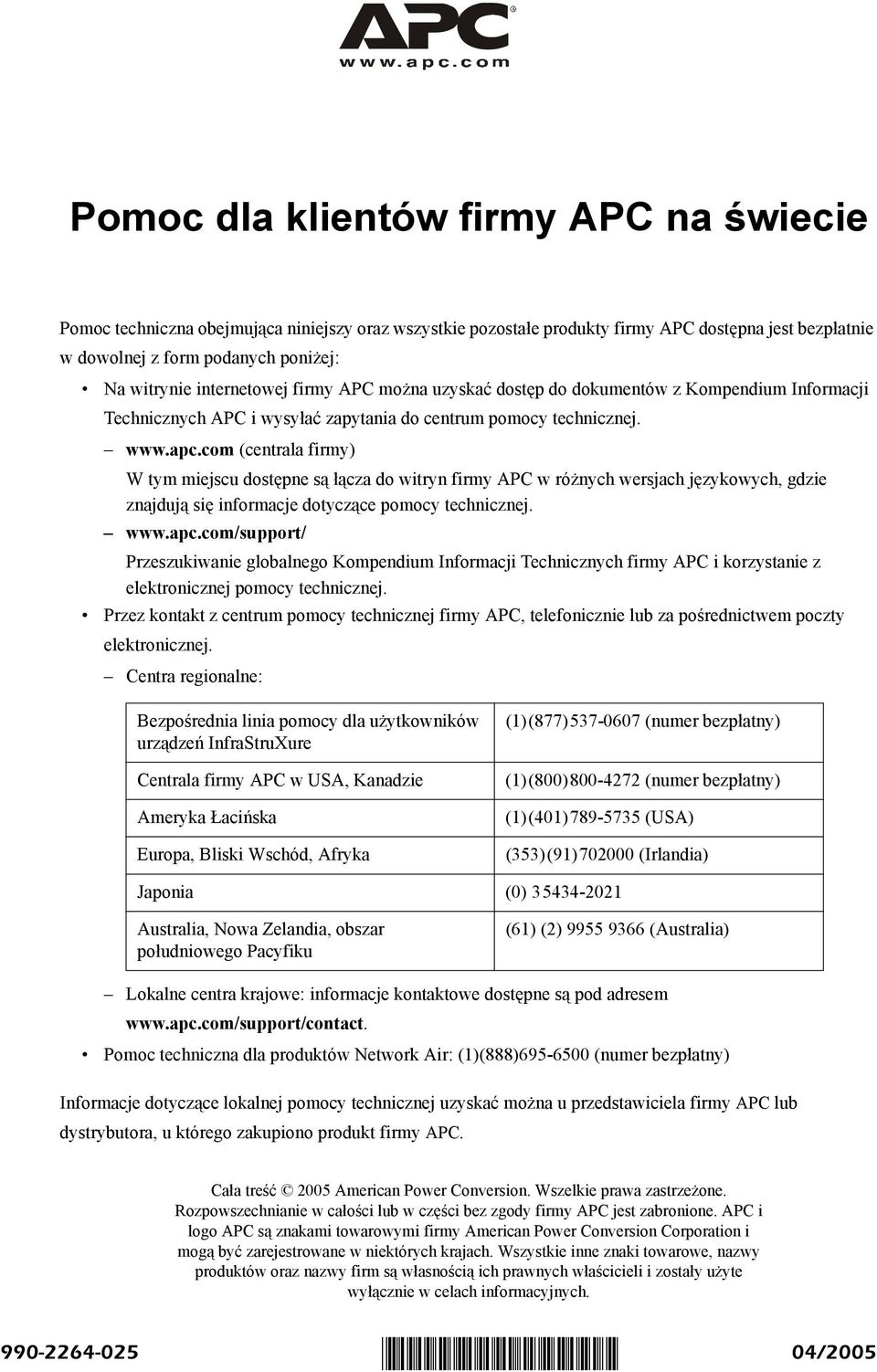

12 Pomoc dla klientów firmy APC na świecie Pomoc techniczna obejmująca niniejszy oraz wszystkie pozostałe produkty firmy APC dostępna jest bezpłatnie w dowolnej z form podanych poniżej: Na witrynie internetowej firmy APC można uzyskać dostęp do dokumentów z Kompendium Informacji Technicznych APC i wysyłać zapytania do centrum pomocy technicznej. (centrala firmy) W tym miejscu dostępne są łącza do witryn firmy APC w różnych wersjach językowych, gdzie znajdują się informacje dotyczące pomocy technicznej. Przeszukiwanie globalnego Kompendium Informacji Technicznych firmy APC i korzystanie z elektronicznej pomocy technicznej. Przez kontakt z centrum pomocy technicznej firmy APC, telefonicznie lub za pośrednictwem poczty elektronicznej. Centra regionalne: Bezpośrednia linia pomocy dla użytkowników urządzeń InfraStruXure Centrala firmy APC w USA, Kanadzie Ameryka Łacińska Europa, Bliski Wschód, Afryka (1)(877) (numer bezpłatny) (1)(800) (numer bezpłatny) (1)(401) (USA) (353)(91) (Irlandia) Japonia (0) Australia, Nowa Zelandia, obszar południowego Pacyfiku (61) (2) (Australia) Lokalne centra krajowe: informacje kontaktowe dostępne są pod adresem Pomoc techniczna dla produktów Network Air: (1)(888) (numer bezpłatny) Informacje dotyczące lokalnej pomocy technicznej uzyskać można u przedstawiciela firmy APC lub dystrybutora, u którego zakupiono produkt firmy APC. Cała treść 2005 American Power Conversion. Wszelkie prawa zastrzeżone. Rozpowszechnianie w całości lub w części bez zgody firmy APC jest zabronione. APC i logo APC są znakami towarowymi firmy American Power Conversion Corporation i mogą być zarejestrowane w niektórych krajach. Wszystkie inne znaki towarowe, nazwy produktów oraz nazwy firm są własnością ich prawnych właścicieli i zostały użyte wyłącznie w celach informacyjnych /2005 * *
